Jurop вакуумный насос – Руководство по работе и техническому обслуживанию вакуумного насоса с воздушным охлаждением. Содержание
Вакуумные центробежные насосы Jurop-серии PNE/R,LC,PR,PN

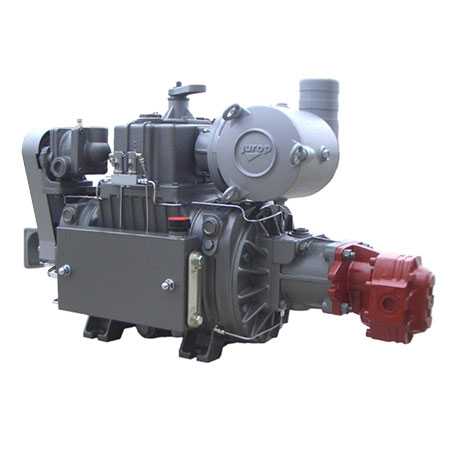

Вакуумные центробежные насосы “Серия PN”
Вакуумный насос, охлаждаемый за счет естественной циркуляции воздуха. Встроенные клапан переключения режима работы вакуум/давление, обратный клапан, масляный резервуар и насос для принудительного или автоматического режимов смазки, поворотные впускной и выпускной коллекторы. Привод возможен через понижающий редуктор (540/1000 об/мин) или напрямую (1300 об/мин). Имеются специальные модели работающие только на вакуум или давление используемые, соответственно, в вакуумных сельскохозяйственных установках или для продува ирригационных трубопроводов.
Выпускаются со следующими производительностями:
– PN23 – 2.600 л/мин
– PN33 – 3.600 л/мин
– PN45 – 5.400 л/мин
– PN58 – 6.500 л/мин
– PN84 – 9.000 л/мин
– PN106 – 11.000 л/мин
– PN140** – 13.850 л/мин
– PN155**- PN155R – 15.200 л/мин ( в версии R со специальными термостойкими лопатками и охлаждением нагнетаемым воздухом).
**С штатным отдельным масляным баком и автоматической системой смазки.
Широкая гамма дополнительных аксессуаров для вакуумного контура (рекомендуются для предотвращения попадания жидкостей и твердых частиц в вакуумный насос).
Вакуумные центробежные насосы “Серия PNE/R”
Вакуумный насос пластинчатого типа, с естественным охлаждением окружающим воздухом для варианта PNE, и с дополнением системой подачи воздуха под давлением для варианта PNR (обеспечивает получение лучших характеристик охлаждения при тяжелых условиях эксплуатации). Встроенный клапан переключения вакуума/давления, обратный клапан, масляный резервуар и насос для автоматической смазки; в сборку включены шарнирно закрепленные патрубки входа/выхода. Имеется в наличии привод на 540 (с коробкой передач) и 1200 об/мин (прямого действия).
Этот насос и магистраль разработаны для эксплуатации с перерывами на сельскохозяйственных автомобилях-цистернах и оборудовании очистки канализационных водостоков.
Имеются в наличии следующие модели, в соответствии с необходимым расходом воздуха:
– PNE/R72: 7.200 л/мин
– PNE/R82: 8.200 л/мин
– PNE/R102: 10.200 л/мин
– PNE/R122: 12.200 л/мин
– PNR142: 14.200 л/мин
– PNR260R: 10.300 л/мин
– PNR155R: 15.200 л/мин
Широкий диапазон вспомогательного оборудования для вакуумной магистрали (рекомендуется для максимальной защиты насоса от случайного попадания в его полости жидкостей или твердых частиц).
Вакуумные центробежные насосы “Серия LC”
Вакуумный насос с принудительным (встроенный насос) водяным охлаждением корпуса и естественным воздушным охлаждением фланцев. Такое техническое решение, вместе с пустотелым ротором, позволяют значительно уменьшить вес и размеры насоса.
В задней части смонтированы масляный бак и масляный насос системы смазки. Снабжена 4-ходовым клапаном а также обратным клапаном. По запросу поставляется входной воздушный фильтр с соединительным алюминиевым коллектором.
Прямой привод 1.300 об/мин (также и гидропривод) или через редуктор от коробок отбора мощности 540 или 1.000 об/мин.
Максимальный вакуум 92%. Предназначена для длительной работы при вакууме 85%. Используется на автомобилях, сельхозтехнике, а также автономно.
Выпускаются со следующими производительностями:
– LC300 – 8.000 л/мин
– LC420 – 12.000 л/мин
Широкая гамма дополнительных аксессуаров (сталь или нержавейка) для защиты насоса от попадания воды или твердых элементов имеется в наличии.
Вакуумные центробежные насосы “Серия PR”
Вакуумный насос с водяным охлаждением, оборудованный масляным баком и насосом для автоматической смазки. Этот насос имеется в наличии только с системой прямого привода, и может работать на скоростях от 900 до 1200 об/мин, в зависимости от модели. Также имеется в наличии модель с гидравлическим приводом. Максимальная степень разрежения 95%. Пригоден, т.е. рекомендуется для непрерывной работы, даже на высоких уровнях вакуума. Низкий уровень шума для всех моделей. Этот насос предназначен для стационарных промышленных установок или для установленного на автомобиле оборудования для прочистки канализационных стоков. Имеется в наличии широкий диапазон вспомогательного оборудования для вакуумной магистрали, как, например, клапан переключения вакуума/давления, обратный клапан, фильтр на всасывании воздуха, алюминиевые патрубки, главные и вспомогательные отсечные клапаны (низкоуглеродистая сталь или нержавеющая сталь), и т.д. Все эти комплектующие рекомендуются для безопасного использования насоса, и предотвращения случайного попадания в сам насос жидкостей/твердых частиц.
Имеются в наличии следующие модели, в соответствии с необходимым расходом воздуха:
– P620R: 8000 л/мин
– PR150: 15.000 л/мин
– PR200: 20.000 л/мин
– PR250: 25.000 л/мин
– PR330: 33.000 л/мин
– PR530: 53.000 л/мин
Широкий диапазон вспомогательного оборудования для вакуумной магистрали рекомендуется для максимальной защиты насоса.
vst-group.com
Вакуумные роторные насосы Jurop-серии PVT и DL

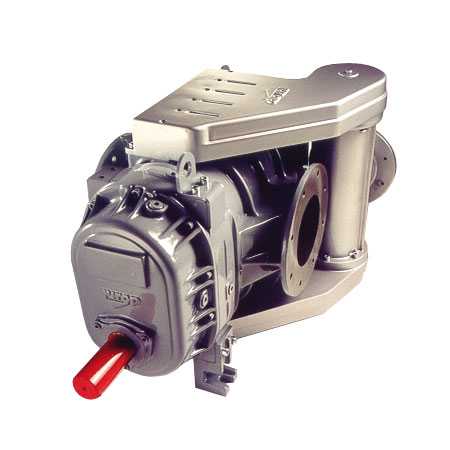

Вакуумные роторные насосы “Серия PVT”
Вакуумные роторные насосы PVT не нуждаются в смазке и обслуживании. Это стало возможным за счет отсутствия трения между вращающимися частями и корпусом. Очень важно, что эти насосы не выбрасывают в атмосферу масляную пыль, гарантируют чистую работу и защиту окружающей среды. Не нуждаются в дополнительном охлаждении, поскольку снабжены встроенной воздушной системой (всасываемый свежий атмосферный воздухохлаждает насос изнутри), что позволяет длительную работу в широком диапазоне скоростей. Специальный профиль ротора и высокотехнологичное сопряжение вращающихся и неподвижных частей гарантируют высокую эффективность насоса – вакуум 92% и давление 2 бара. Имеют значительно меньшие вес и размеры по сравнению с лопастными насосами аналогичной производительности.
Имеется возможность заказа данных насосов как с горизонтальным так и вертикальным расположением входных и выходных коллекторов, с вращением ротора по часовой стрелке или против.
Разработаны специальные решения по снижению шума, применимые как при промышленном использовании, так и при монтаже на грузовиках, работе с жидкими и твердыми отходами. Глушитель снабжен фильтром, обратным клапаном, 4-ходовым клапаном для переключения режима работы вакуум/давление, алюминиевым коллектором и фильтром тонкой очистки для всасывания.
Имеющиеся в наличии модели:
– PVT 200: 760 куб. фут/мин (22.000 л/мин)
– PVT 400: 1500 куб. фут/мин (40.000 л/мин)
– PVT 700: 2445 куб. фут/мин (69.179 л/мин)
– PVT 1000: 3770 куб. фут/мин (106.700 л/мин)
Широкий диапазон вспомогательного оборудования для вакуумной магистрали (рекомендуется для максимальной защиты насоса от случайного попадания в его полости жидкостей или твердых частиц).
Основные преимущества диапазона моделей PVT
Основные преимущества: |
– Производительность от 760 до 1500 м3/час в зависимости от модели; |
– Максимальный вакуум 92% |
– Минимальная вибрация благодаря динамической балансировке лопастей |
– Работа без выбросов отходов в окружающую среду |
– Возможность всасывания газов и паров при температурах выше окружающей среды |
– Возможность длительного использования |
– Высокакя надежность и отсутствие технического обслуживания |
– Не требуется дополнительная система охлаждения |
– Шум ниже 77 дб для моделей со звукоизолирующим корпусом |
– Компактность |
– Сниженная вибрация |
– Гибкая установка |
– Подшипники и внутренние шестерни со смазкой, гарантирующей большой ресурс |
– Надежные износостойкие внутренние сальники со специально обработанной сталью. Специальные наружные уплотнительные кольца стойкие к температуре и трению. Специально обработанные сальники против утечек |
– Наличие широкого ассортимента аксессуаров, позволяющих смонтировать любые системы. Наши специалисты, имеющие большой опыт в данной отрасли, способны находить решения, удовлетворяющие специфические требования клиентов |
Основные преимущества: |
– Производительность от 760 до 1500 м3/час в зависимости от модели; |
– Максимальный вакуум 92% |
– Минимальная вибрация благодаря динамической балансировке лопастей |
– Работа без выбросов отходов в окружающую среду |
– Возможность всасывания газов и паров при температурах выше окружающей среды |
– Возможность длительного использования |
– Высокакя надежность и отсутствие технического обслуживания |
– Не требуется дополнительная система охлаждения |
– Шум ниже 77 дб для моделей со звукоизолирующим корпусом |
– Компактность |
– Сниженная вибрация |
– Гибкая установка |
– Подшипники и внутренние шестерни со смазкой, гарантирующей большой ресурс |
– Надежные износостойкие внутренние сальники со специально обработанной сталью. Специальные наружные уплотнительные кольца стойкие к температуре и трению. Специально обработанные сальники против утечек |
– Наличие широкого ассортимента аксессуаров, позволяющих смонтировать любые системы. Наши специалисты, имеющие большой опыт в данной отрасли, способны находить решения, удовлетворяющие специфические требования клиентов |
Вакуумные роторные насосы “Серия DL”
Объемный вакуумный лопастной насос, без смазки, с охлаждением подачей воздуха под давлением.
Встроенный клапан переключения вакуума/давления, обратный клапан, инжекторные клапаны, и шарнирно закрепленные патрубки входа/выхода и инжекции, выполненные из алюминия.
Имеется в наличии широкий выбор вспомогательного оборудования, как то: шумоглушители, воздушный фильтр на входе, предохранительные клапаны, главные и вспомогательные клапаны-отсекатели, сигнальный зуммер для мониторинга перегрева. Рабочая скорость составляет либо 600, либо 1000 об/мин. Эти насосы предназначены для установки на автомобильных цистернах среднего и большого объема, а также – на промышленных стационарных установках. Насос работает при отсутствии контакта между роторами и корпусом, и, соответственно, не нуждается в смазке, а также не изнашивается и не выпускает масляный туман. Максимально достижимый вакуум – 85%, а максимальное абсолютное давление – 2 бара.
Имеется в наличии широкий ряд моделей, в соответствии с требуемым расходом воздуха:
– DL60: 6.670 л/мин
– DL80: 8.330 л/мин
– DL100: 10.400 л/мин
– DL120: 12.500 л/мин
– DL140: 14.750 л/мин
– DL170: 18.830 л/мин (@ только 600 об/мин)
– DL200: 20.830 л/мин (@ только 1000 об/мин)
Широкий диапазон вспомогательного оборудования для вакуумной магистрали (рекомендуется для максимальной защиты насоса от случайного попадания в его полости жидкостей или твердых частиц).
vst-group.com
Вакуумные центробежные насосы Jurop-серии PNE/R,LC,PR,PN
Вакуумные центробежные насосы “Серия PN”
Вакуумный насос, охлаждаемый за счет естественной циркуляции воздуха. Встроенные клапан переключения режима работы вакуум/давление, обратный клапан, масляный резервуар и насос для принудительного или автоматического режимов смазки, поворотные впускной и выпускной коллекторы. Привод возможен через понижающий редуктор (540/1000 об/мин) или напрямую (1300 об/мин). Имеются специальные модели работающие только на вакуум или давление используемые, соответственно, в вакуумных сельскохозяйственных установках или для продува ирригационных трубопроводов.
Выпускаются со следующими производительностями:
– PN23 – 2.600 л/мин
– PN33 – 3.600 л/мин
– PN45 – 5.400 л/мин
– PN58 – 6.500 л/мин
– PN84 – 9.000 л/мин
– PN106 – 11.000 л/мин
– PN140** – 13.850 л/мин
– PN155**- PN155R – 15.200 л/мин ( в версии R со специальными термостойкими лопатками и охлаждением нагнетаемым воздухом).
**С штатным отдельным масляным баком и автоматической системой смазки.
Широкая гамма дополнительных аксессуаров для вакуумного контура (рекомендуются для предотвращения попадания жидкостей и твердых частиц в вакуумный насос).
Вакуумные центробежные насосы “Серия PNE/R”
Вакуумный насос пластинчатого типа, с естественным охлаждением окружающим воздухом для варианта PNE, и с дополнением системой подачи воздуха под давлением для варианта PNR (обеспечивает получение лучших характеристик охлаждения при тяжелых условиях эксплуатации). Встроенный клапан переключения вакуума/давления, обратный клапан, масляный резервуар и насос для автоматической смазки; в сборку включены шарнирно закрепленные патрубки входа/выхода. Имеется в наличии привод на 540 (с коробкой передач) и 1200 об/мин (прямого действия).
Этот насос и магистраль разработаны для эксплуатации с перерывами на сельскохозяйственных автомобилях-цистернах и оборудовании очистки канализационных водостоков.
Имеются в наличии следующие модели, в соответствии с необходимым расходом воздуха:
– PNE/R72: 7.200 л/мин
– PNE/R82: 8.200 л/мин
– PNE/R102: 10.200 л/мин
– PNE/R122: 12.200 л/мин
– PNR142: 14.200 л/мин
– PNR260R: 10.300 л/мин
– PNR155R: 15.200 л/мин
Широкий диапазон вспомогательного оборудования для вакуумной магистрали (рекомендуется для максимальной защиты насоса от случайного попадания в его полости жидкостей или твердых частиц).
Вакуумные центробежные насосы “Серия LC”
Вакуумный насос с принудительным (встроенный насос) водяным охлаждением корпуса и естественным воздушным охлаждением фланцев. Такое техническое решение, вместе с пустотелым ротором, позволяют значительно уменьшить вес и размеры насоса.
В задней части смонтированы масляный бак и масляный насос системы смазки. Снабжена 4-ходовым клапаном а также обратным клапаном. По запросу поставляется входной воздушный фильтр с соединительным алюминиевым коллектором.
Прямой привод 1.300 об/мин (также и гидропривод) или через редуктор от коробок отбора мощности 540 или 1.000 об/мин.
Максимальный вакуум 92%. Предназначена для длительной работы при вакууме 85%. Используется на автомобилях, сельхозтехнике, а также автономно.
Выпускаются со следующими производительностями:
– LC300 – 8.000 л/мин
– LC420 – 12.000 л/мин
Широкая гамма дополнительных аксессуаров (сталь или нержавейка) для защиты насоса от попадания воды или твердых элементов имеется в наличии.
Вакуумные центробежные насосы “Серия PR”
Вакуумный насос с водяным охлаждением, оборудованный масляным баком и насосом для автоматической смазки. Этот насос имеется в наличии только с системой прямого привода, и может работать на скоростях от 900 до 1200 об/мин, в зависимости от модели. Также имеется в наличии модель с гидравлическим приводом. Максимальная степень разрежения 95%. Пригоден, т.е. рекомендуется для непрерывной работы, даже на высоких уровнях вакуума. Низкий уровень шума для всех моделей. Этот насос предназначен для стационарных промышленных установок или для установленного на автомобиле оборудования для прочистки канализационных стоков. Имеется в наличии широкий диапазон вспомогательного оборудования для вакуумной магистрали, как, например, клапан переключения вакуума/давления, обратный клапан, фильтр на всасывании воздуха, алюминиевые патрубки, главные и вспомогательные отсечные клапаны (низкоуглеродистая сталь или нержавеющая сталь), и т.д. Все эти комплектующие рекомендуются для безопасного использования насоса, и предотвращения случайного попадания в сам насос жидкостей/твердых частиц.
Имеются в наличии следующие модели, в соответствии с необходимым расходом воздуха:
– P620R: 8000 л/мин
– PR150: 15.000 л/мин
– PR200: 20.000 л/мин
– PR250: 25.000 л/мин
– PR330: 33.000 л/мин
– PR530: 53.000 л/мин
Широкий диапазон вспомогательного оборудования для вакуумной магистрали рекомендуется для максимальной защиты насоса.
vst-group.com
Вакуумные роторные насосы Jurop-серии PVT и DL
Вакуумные роторные насосы “Серия PVT”
Вакуумные роторные насосы PVT не нуждаются в смазке и обслуживании. Это стало возможным за счет отсутствия трения между вращающимися частями и корпусом. Очень важно, что эти насосы не выбрасывают в атмосферу масляную пыль, гарантируют чистую работу и защиту окружающей среды. Не нуждаются в дополнительном охлаждении, поскольку снабжены встроенной воздушной системой (всасываемый свежий атмосферный воздухохлаждает насос изнутри), что позволяет длительную работу в широком диапазоне скоростей. Специальный профиль ротора и высокотехнологичное сопряжение вращающихся и неподвижных частей гарантируют высокую эффективность насоса – вакуум 92% и давление 2 бара. Имеют значительно меньшие вес и размеры по сравнению с лопастными насосами аналогичной производительности.
Имеется возможность заказа данных насосов как с горизонтальным так и вертикальным расположением входных и выходных коллекторов, с вращением ротора по часовой стрелке или против.
Разработаны специальные решения по снижению шума, применимые как при промышленном использовании, так и при монтаже на грузовиках, работе с жидкими и твердыми отходами. Глушитель снабжен фильтром, обратным клапаном, 4-ходовым клапаном для переключения режима работы вакуум/давление, алюминиевым коллектором и фильтром тонкой очистки для всасывания.
Имеющиеся в наличии модели:
– PVT 200: 760 куб. фут/мин (22.000 л/мин)
– PVT 400: 1500 куб. фут/мин (40.000 л/мин)
– PVT 700: 2445 куб. фут/мин (69.179 л/мин)
– PVT 1000: 3770 куб. фут/мин (106.700 л/мин)
Широкий диапазон вспомогательного оборудования для вакуумной магистрали (рекомендуется для максимальной защиты насоса от случайного попадания в его полости жидкостей или твердых частиц).
Основные преимущества диапазона моделей PVT
Основные преимущества: |
– Производительность от 760 до 1500 м3/час в зависимости от модели; |
– Максимальный вакуум 92% |
– Минимальная вибрация благодаря динамической балансировке лопастей |
– Работа без выбросов отходов в окружающую среду |
– Возможность всасывания газов и паров при температурах выше окружающей среды |
– Возможность длительного использования |
– Высокакя надежность и отсутствие технического обслуживания |
– Не требуется дополнительная система охлаждения |
– Шум ниже 77 дб для моделей со звукоизолирующим корпусом |
– Компактность |
– Сниженная вибрация |
– Гибкая установка |
– Подшипники и внутренние шестерни со смазкой, гарантирующей большой ресурс |
– Надежные износостойкие внутренние сальники со специально обработанной сталью. Специальные наружные уплотнительные кольца стойкие к температуре и трению. Специально обработанные сальники против утечек |
– Наличие широкого ассортимента аксессуаров, позволяющих смонтировать любые системы. Наши специалисты, имеющие большой опыт в данной отрасли, способны находить решения, удовлетворяющие специфические требования клиентов |
Основные преимущества: |
– Производительность от 760 до 1500 м3/час в зависимости от модели; |
– Максимальный вакуум 92% |
– Минимальная вибрация благодаря динамической балансировке лопастей |
– Работа без выбросов отходов в окружающую среду |
– Возможность всасывания газов и паров при температурах выше окружающей среды |
– Возможность длительного использования |
– Высокакя надежность и отсутствие технического обслуживания |
– Не требуется дополнительная система охлаждения |
– Шум ниже 77 дб для моделей со звукоизолирующим корпусом |
– Компактность |
– Сниженная вибрация |
– Гибкая установка |
– Подшипники и внутренние шестерни со смазкой, гарантирующей большой ресурс |
– Надежные износостойкие внутренние сальники со специально обработанной сталью. Специальные наружные уплотнительные кольца стойкие к температуре и трению. Специально обработанные сальники против утечек |
– Наличие широкого ассортимента аксессуаров, позволяющих смонтировать любые системы. Наши специалисты, имеющие большой опыт в данной отрасли, способны находить решения, удовлетворяющие специфические требования клиентов |
Вакуумные роторные насосы “Серия DL”
Объемный вакуумный лопастной насос, без смазки, с охлаждением подачей воздуха под давлением.
Встроенный клапан переключения вакуума/давления, обратный клапан, инжекторные клапаны, и шарнирно закрепленные патрубки входа/выхода и инжекции, выполненные из алюминия.
Имеется в наличии широкий выбор вспомогательного оборудования, как то: шумоглушители, воздушный фильтр на входе, предохранительные клапаны, главные и вспомогательные клапаны-отсекатели, сигнальный зуммер для мониторинга перегрева. Рабочая скорость составляет либо 600, либо 1000 об/мин. Эти насосы предназначены для установки на автомобильных цистернах среднего и большого объема, а также – на промышленных стационарных установках. Насос работает при отсутствии контакта между роторами и корпусом, и, соответственно, не нуждается в смазке, а также не изнашивается и не выпускает масляный туман. Максимально достижимый вакуум – 85%, а максимальное абсолютное давление – 2 бара.
Имеется в наличии широкий ряд моделей, в соответствии с требуемым расходом воздуха:
– DL60: 6.670 л/мин
– DL80: 8.330 л/мин
– DL100: 10.400 л/мин
– DL120: 12.500 л/мин
– DL140: 14.750 л/мин
– DL170: 18.830 л/мин (@ только 600 об/мин)
– DL200: 20.830 л/мин (@ только 1000 об/мин)
Широкий диапазон вспомогательного оборудования для вакуумной магистрали (рекомендуется для максимальной защиты насоса от случайного попадания в его полости жидкостей или твердых частиц).
vst-group.com
Руководство по работе и техническому обслуживанию вакуумного насоса с воздушным охлаждением. Содержание
Юроп СПА / Jurop spa
PNR/PNE Серии GB
Руководство по работе и техническому обслуживанию вакуумного насоса с воздушным охлаждением.
Содержание
1. Общие рекомендации
1.1 Введение стр. 4
1.2 Заказ запасных частей 4
2. Техническая спецификация
2.1 Размеры стр. 4
2.2 Технические данные 6
2.3 Рабочие характеристики 6
2.4 Смазочная система 7
3. Инструкции по безопасной эксплуатации
3.1 Общие указания стр. 7
3.2 Стандартное использование насоса 8
4. Установка
4.1 Проверка на стадии прибытия груза стр. 8
4.2 Монтаж насоса/Присоединение привода 8
4.2.1 Установка гидропривода 9
4.3 Присоединение к вакуумному резервуару 9
5. Инструкции по вводу в эксплуатацию
5.1 Проверка уровня масла стр. 11
5.2 Запуск насоса 11
6. Работа с насосом стр. 12
7. Техническое обслуживание
7.1 Текущее техническое обслуживание стр. 12
7.1.1 Периодические проверки 12
7.1.2 Проверка износа лопастей 12
7.1.3 Регулировка смазывания 13
7.2 Внеочередное техническое обслуживание
– замена лопастей 14
8. Неполадки: причины и способы устранения стр. 15
9. Схема расположения запчастей PNR-PNE
9.1 Запчасти PNR-PNE 72-82 D-HDR стр. 16
9.2 Запчасти PNR-PNE 72-82 M 18
9.3 Запчасти PNR-PNE 102-122 D-HDR 20
9.4 Запчасти PNR-PNE 102-122 M 22
9.5 Запчасти PNR 142 D-HDR 24
9.6 Запчасти PNR 142M 26
Общие рекомендации
1.1. Введение
Данный буклет содержит необходимые инструкции для правильной установки, эксплуатации и технического обслуживания насоса, а также некоторые практические указания по безопасной эксплуатации.
Изучение нижеследующих страниц гарантирует возможность длительной и безаварийной эксплуатации насоса.
Рекомендуется:
• понимать и применять инструкции перед эксплуатацией насоса.
• держать буклет под рукой и ознакомить с его содержанием всех операторов
.
1.2. Заказ запасных частей
Для избежания ошибок при заказе запасных частей убедитесь, что вы указали:
a) Модель насоса (см. заводскую табл. насоса) . . . . . . . . . . . . PNR142
b) Серийный номер насоса………….. . . . . . . . . . . . . . . . . . . . . . X70012
c) Описание запчастей (см. список запчастей): . . . . . . . . . . . . . Лопасть
d) Количество………. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .№ 5 шт.
e) Код № детали……………………. . . . . . . . . . . . . . . . . . . .16016.052.00
………………………………………………………………………………….
2. Техническая спецификация
2.1. Размеры
PN… D [прямой привод]
/схема/
Модель | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R | S | T | U | |
вход | выход | |||||||||||||||||||
PN…72 D | 298 | 284 | 309 | 153 | 207 | 232 | 65 | G1 1/2 | 57 | 140 | 76-80 | 76 | 270 | 230 | 320 | 508 | 150 | 35 | 10 | 38 |
PN…82 D | 320 | 306 | 331 | 153 | 230 | 255 | 65 | G1 ½ | 57 | 140 | 76-80 | 76 | 270 | 230 | 320 | 508 | 150 | 35 | 10 | 38 |
PN…102 D | 320 | 313 | 329 | 153 | 237 | 253 | 72 | (G2)* | 64 | 185 | 80-100 | 100 | 285 | 255 | 345 | 550 | 168 | 40 | 12 | 43 |
PN…122 D | 353 | 346 | 362 | 153 | 269 | 285 | 72 | (G2)* | 64 | 185 | 80-100 | 100 | 285 | 255 | 345 | 550 | 168 | 40 | 12 | 43 |
PNR142 D | 344 | 338 | 355 | 300 | 188 | 205 | 95 | (G2)* | 64 | 257 | 80-100 | 100 | 320 | 270 | 340 | 562 | 210 | 40 | 12 | 43 |
* только если предусмотрен дополнительный конвейер № 1627102500
PN… M [коробка передач]
/схема/
Модель | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | |
Вход | Выход | |||||||||||||||
PN…72 M | 670 | 372 | 296 | 153 | 140 | 65 | 84 | G1 1/2 | 59 | 45 | 76-80 | 76 | 270 | 230 | 320 | 508 |
PN…82 M | 715 | 395 | 318 | 153 | 140 | 65 | 84 | G1 ½ | 59 | 45 | 76-80 | 76 | 270 | 230 | 320 | 508 |
PN…102 M | 726 | 406 | 329 | 153 | 185 | 72 | 85 | (G2)* | 64 | 50 | 80-100 | 100 | 285 | 255 | 345 | 550 |
PN…122 M | 791 | 438 | 362 | 153 | 185 | 72 | 85 | (G2)* | 64 | 50 | 80-100 | 100 | 285 | 255 | 345 | 550 |
PNR142 M | 778 | 434 | 284 | 300 | 257 | 95 | 85 | (G2)* | 21 | 88 | 80-100 | 100 | 320 | 270 | 340 | 562 |
* только если предусмотрен дополнительный конвейер № 1627102500
PN… HDR [с гидромотором]
/схема/
Модель | Гидромотор/ характеристики системы | Размеры [мм] | |||||||||
Q (л/мин) | p (бар) | n (мин-1) | A | B | C | D | E | F | G | ||
Вход | Выход | ||||||||||
PN…72 HDR | 65 | 120 | 1350 | 472 | 549 | 235 | G1 | G1 1/4 | 270 | 508 | 847 |
PN…82 HDR | 65 | 140 | 1350 | 495 | 571 | 235 | G1 | G1 1/4 | 270 | 508 | 892 |
PN…102 HDR | 90 | 130 | 1300 | 510 | 587 | 253 | G1 1/4 | G1 1/2 | 285 | 550 | 907 |
PN…122 HDR | 105 | 130 | 1300 | 523 | 599 | 253 | G3/4 | G3/4 | 285 | 550 | 952 |
PNR142 HDR | 115 | 130 | 1200 | 446 | 596 | 295 | G1 | G1 | 320 | 562 | 941 |
2.2. Технические данные
Шиберные, с воздушным охлаждением вакуумные насосы Jurop PNR и PNE стандартно поставляются с:
• Тангенциальными безасбестовыми лопастями
• Автоматическим смазыванием с помощью объемного насоса и масляного бака.
• Переключающимся клапаном (4-ходовой клапан) для давления и разрежения
• Монолитным управляемым обратным клапаном
• Всасывающим и нагнетательным патрубками, изготовленные из алюминиевого сплава
• Трансмиссионной передачей с закаленным, цельным шпоночным ведущим валом ASAE 1 3/8”.
• Прямой передачей с вышеупомянутым ведущим валом или гладким валом.
• Вращением против часовой стрелки
• PNR: охлаждение вдуванием сжатого воздуха
По требованию:
• Вращение по часовой стрелке
• Управление с помощью двигателя внутреннего сгорания, гидромотора или механического привода from a Power Take Off.
• Пневмопривод или гидроусилитель на переключающемся клапане для давления и разрежения
ПРИМЕЧАНИЕ Автоматическое смазывание: объемный насос с регулируемым потоком, присоединенный с задней части и внутри масляного бака, впрыскивает смазочное масло непосредственно внутрь вакуумного насоса, таким образом исключая ручную регулировку расхода масла.
Это приводит к более низкому потреблению смазочного масла и делает излишними периодические проверки и/или регулировки смазывания.
2.3. Рабочие характеристики
Модель | PN…72 | PN…82 | PN…102 | PN…122 | PN…142 | ||
Макс. скорость | PN…D | мин-1 | 1350 | 1350 | 1300 | 1300 | 1200 |
PN…M | мин-1 | 540 | 540 | 540 | 540 | 540 | |
Мин. скорость | PN…D | мин-1 | 700 | 700 | 700 | 700 | 700 |
PN…M | мин-1 | 300 | 300 | 300 | 300 | 300 | |
Возд. поток при атм. давлении | л/мин | 7200 | 8200 | 10200 | 12200 | 14200 | |
Возд. поток при разрежении 60% | л/мин | 6600 | 7600 | 9400 | 11200 | 12800 | |
Макс. разрежение | % | 93 | 93 | 92 | 92 | 90 | |
Макс. разрежение при постоянной работе | % | 60 | 60 | 60 | 60 | 60 | |
Напряжение, треб. при отн. давл. 0,5 бар (абс. 1,5) | кВ | 11 | 12,5 | 16 | 19 | 20,5 | |
Макс. рабочее отн. давление (абс.) | бар | 1 (2) | 1 (2) | 1 (2) | 1 (2) | 1 (2) | |
Уровень шума: 60% разрежение, 7 m. c/w звукопоглотитель | PNE | дБ(А) | 75 | 75 | 75 | 75 | 75 |
PNR | дБ(А) | 78 | 78 | 78 | 78 | 78 | |
Вес | PN…D | кг | 124 | 130 | 160 | 177 | 240 |
PN…M | кг | 136 | 142 | 173 | 190 | 255 | |
Потребление масла | г/ч | 100-130 | 110-130 | 130-150 | 130-150 | 160-170 | |
Емкость масляного бака | л | 2,2 | 2,2 | 3,2 | 3,2 | 4 | |
Вращающий момент | кгм2 | 0,2 | 0,23 | 0,35 | 0,40 | 0,58 |
Графики: Расход воздуха (л/мин) —– Абсолютное давление (бар)
Напряжение (кВ) —– Абсолютное давление (бар)
Шкала: Степень разряжения (%)
Время откачивания
На диаграмме показано время откачивания для резервуара заданной емкости. Фактическое время зависит от воздушной плотности всей вакуумной системы.
Диаграммы: PN… 72 – PN… 82
Время (с) —– Емкость резервуара (м3)
PN… 102 – PN… 122 – PNR 142
Время (с) —– Емкость резервуара (м3)
80% разрежения
60% разрежения
2.4. Смазывание насоса
Рекомендуемые масла и смазочные вещества для смазки корпуса и ротора.
Марка | AGIP | ESSO | SHELL | ELF | MOBIL | BP |
ISO VG 150 | Radula 150 | Nuray 150 | Vitrea 150 | Movixa 150 | Rubrex 900 | Energol CS 150 |
Рекомендуемые масла и смазочные вещества для смазки коробки передач и шарикоподшипников.
Марка | AGIP | ESSO | SHELL | ELF | MOBIL | BP |
ISO VG 220 | Blasia 220 | Spartan EP 220 | Omala Oil 220 | Reductelf SP 220 | Mobilgear 630 | Energol GR XP 220 |
NLGI 2 (смазка) | GR MU EP2 | Beacon EP2 | Alvania EP2 | Epexa 2 | Mobilux EP2 | Grease LTX2-EP |
rykovodstvo.ru
Оборудование JUROP / ООО ” Природа Групп”
Jurop Spa
Уникальность и исключительность Jurop
Уникальность и исключительность продукции компании Jуроп является
отличительным знаком ч 1976 года. Этот способ производства глаз не
видит, но он жизненно пульсирует внутри каждого нашего продукта, начиная
с насосов и агрегатов, заканчивая машинами и их компонентами.
Уникальность Jurop
Каждое изделие разрабатывается индивидуально, проектируется особенно,
деталь за деталью проверяется согласно собственной функциональности и
устанавливается в соответствии с эксплуатационными требованиями клиентов
Исключительность Jurop
Каждый наш клиент имеет возможность присутствовать на нашем
производстве. Мы приглашаем посетить нашу компанию для того, чтобы вы
сами смогли контролировать шаг за шагом стадии производства нашего
продукта и одновременно стать неотъемлемой частью производственного
процесса. Мы готовы обеспечить клиенту любую техническую поддержку, если
он намерен сам спроектировать установку или машину.
Насосы |
Стиль – Это надежность |
Основанная в 1976 г., компания «JUROP» постоянно совершенствует
ассортимент вакуумных и перекачивающих насосов, и, в то же время, она
построила большое производственное предприятие. В настоящее время она
является также ведущим производителем оборудования, защищающего
окружающую среду, как, например, комбинированные агрегаты для всасывания
и транспортировки жидких отходов, включая опасные отходы, моечные
системы высокого давления для промышленных предприятий и канализации.
Производственная мощность компании является прогрессивной в
технологическом отношении, и невероятно эффективной, благодаря опыту,
накопленному за годы в различных секторах (сельскохозяйственном,
промышленном, гражданском, транспортном).
Присутствие «Jurop» на национальном и международном рынках обеспечило
возможность компании ознакомиться с многообразием реально существующих
условий, что, в свою очередь, позволило ей выпустить ряд универсальных и
особых видов продукции, в соответствии с более специфическими и
полностью отличающимися требованиями.
Основной задачей компании является Абсолютное Качество, включающее весь
производственный процесс, начинающийся с проектирования продукции, и
вплоть до ее окончательного выпуска. Видимым доказательством качества и
надежности продукции является ряд сертификатов, выданных компании
«Jurop» компетентными ведомствами в области торговли, как на
национальном, так и на международном уровнях.
Клиенты, входящие в контакт с компанией «Jurop», вскоре понимают, что
они могут рассчитывать на полноесодействие и обслуживание, путем тесного
сотрудничества с релевантными подразделениями самой компании «Jurop».
Даже после выпуска продукции на рынок, компания действительно
гарантирует свое содействие, благодаря доступности и профессионализму
своих сотрудников, или путем сотрудничества местных представителей и
соответствующих средств обслуживания.
Предлагаемое обслуживание не только решает возможные технические
проблемы, но также и изучает эффективные решения, в связи с возможностью
появления новых или срочных требований.
Устойчивое присутствие компании «Jurop» на широком национальном и
международном рынках является наилучшим доказательством надежности
компании и ее продукции. «Jurop» в настоящее время можно найти в Италии,
а также – во бльше чем 80 странах мира.
pumps.okis.ru
Добавить комментарий
