I Шарнирно-сочлененные краноманипуляторные установки ИНМАН
1ИМ 201.83990 (1,85 м)3,575052https://inman.ru/katalog/krany-manipulyatory/im-20.html
2ИМ 252.52990 (2,50 м)6.7835022https://inman.ru/katalog/krany-manipulyatory/im-25.html
3ИМ 40Т3.55990 (1,85 м)3.58990https://inman.ru/katalog/krany-manipulyatory/im-40t.html
4ИМ 504.42 000 (2,0 м)6,007404https://inman.ru/katalog/krany-manipulyatory/im-50.html
5ИМ 555.122 050 (2,5 м)6,787301https://inman.ru/katalog/krany-manipulyatory/im-55.html
6ИМ 777.53 000 (2,5 м)6.781 1001https://inman.ru/katalog/krany-manipulyatory/im-77.html
7ИМ 958.54 000 (2,0 м)8,259505https://inman.ru/katalog/krany-manipulyatory/im-95.html
8ИМ 1009.63 830 (2,5 м)6.781,4151 https://inman.ru/katalog/krany-manipulyatory/im-100.html

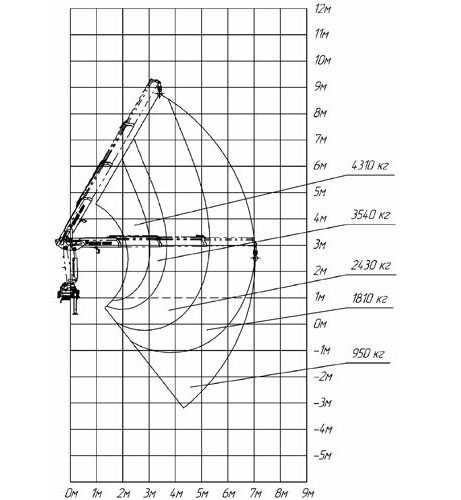

9ИМ 150Т12.934 310 (3,0 м)7,001 810https://inman.ru/katalog/krany-manipulyatory/im-150t.html
10ИМ 15012.16 050 (2,0 м)8,401 32032https://inman.ru/katalog/krany-manipulyatory/im-150.html
11ИМ 150-0411.63 870 (3,0 м)12,4770https://inman.ru/katalog/krany-manipulyatory/im-150-04.html
12ИМ 18017.98 800 (2,0 м)8,002 2003https://inman.ru/katalog/krany-manipulyatory/im-180.html
13ИМ 180-0517.25 730 (3,0 м)14,6870https://inman.ru/katalog/krany-manipulyatory/im-180-05.html
14ИМ 24021.97 300 (3,0 м)7,582 9001https://inman.ru/katalog/krany-manipulyatory/im-240.html
15ИМ 240-0421.07 000 (3,0 м)11,71 630https://inman.ru/katalog/krany-manipulyatory/im-240-04.html
16ИФ 30027.09 000 (3,0 м)8,003 3002https://inman.ru/katalog/krany-manipulyatory/if-300.html
17ИМ 60055.89 000 (6,0 м)12.24,000https://inman.ru/katalog/krany-manipulyatory/im-600.html
II Тросовые краноманипуляторные установки
18INMAN IT 808.23 050 (2,7 м)7.537902https://inman.ru/katalog/krany-manipulyatory/inman-it-80.html
19INMAN IT 908.23 050 (2,5 м)9.8500https://inman.ru/katalog/krany-manipulyatory/inman-it-90.html
20INMAN IT 90-0383 050 (2,4 м)12.73001https://inman.ru/katalog/krany-manipulyatory/inman-it-90.html
21INMAN IT 12012.75 050 (2,5 м)11.18002https://inman.ru/katalog/krany-manipulyatory/inman-it-120.html
22INMAN IT 15015.06 600 (2,0 м)19.03002https://inman.ru/katalog/krany-manipulyatory/inman-it-150.html
23INMAN IT 18018.07 200 (2,5 м)18.84004https://inman.ru/katalog/krany-manipulyatory/inman-it-180.html
24INMAN IT 20021.07 200 (2,5 м)18.94002https://inman.ru/katalog/krany-manipulyatory/inman-it-200.html
25ИМ 240А23.38 400 (3,0 м)9,002 200https://inman.ru/katalog/krany-manipulyatory/im-240a.html
III Шарнирно-сочлененные краноманипуляторные установки PALFINGER INMAN
26INMAN IM 151.4990 (1,20 м)3.104301https://inman.ru/katalog/krany-manipulyatory/inman-im-15.html
27INMAN IM 150N14.36 100 (2,35 м)8.11,69023https://inman.ru/katalog/krany-manipulyatory/inman-im-150n.html
28INMAN IM 150N-0513.55 750 (2,35 м)14.5650https://inman.ru/katalog/krany-manipulyatory/inman-im-150n.html
29INMAN IM 32030.48 500 (3,5 м)8.13,8401https://inman.ru/katalog/krany-manipulyatory/inman-im-320.html
30INMAN IM 320-0528.86 700 (4,2 м)14.21,790https://inman.ru/katalog/krany-manipulyatory/inman-im-320-05.html
31INMAN IM 44040.010 000 (4,0 м)7.65,5001https://inman.ru/katalog/krany-manipulyatory/inman-im-440-02.html
32INMAN IM 440-0637.48 800 (4,2 м)16.22,000https://inman.ru/katalog/krany-manipulyatory/inman-im-440-02.html

inman.ru

Новый тросовый кран-манипулятор PALFINGER INMAN IT 150

Дата публикации: 22.09.2014

За последние несколько лет роль тросовых  кранов-манипуляторов возросла на рынке
подъемного оборудования за счет ряда уникальных характеристик по перемещению
грузов в труднодоступные места.

Отвечая запросам потребителей, концерн ПАЛФИНГЕР расширяет линейку тросовых кранов новой моделью – PALFINGER INMAN IT 150.

Данная модель уже прошла сертификацию и может эксплуатироваться при температуре воздуха от +40 до – 40% °C. При своей общей массе – 2,9 тонн, максимальная грузоподъемность тросового крана составляет 6,6 тонн, а при максимальном 19-ти метровом вылете – 0,3 тонны, при этом обеспечивается грузовой момент до 15 тм. Угол поворота 420 градусов и максимальная глубина опускания до 18,3 м позволяют КМУ IT 150 доставлять грузы в самые труднодоступные места. Управление КМУ осуществляется с сидения на колонне. Поставляемые с краном опоры размахом в 5,63 м имеют гидравлическое выдвижение и ручной поворот.

Среди прочих преимуществ данной новинки концерна PALFINGER так же стоит отметить:

  • мощная лебедка с тяговым усилием 16,2 kN;
  • 4-х кратная запасовка троса снижает риск скручивания и увеличивает скорость вертикального перемещения;
  • наличие концевого выключателя механизма подъема груза предотвращает
    поломку механизмов тросового крана;
  • совместимость при монтаже КМУ со многими марками импортных и отечественных шасси;
  • минимальное пространство для монтажа КМУ и максимальное сохранение полезной длины кузова;
  • фланец на оголовке стрелы для работы с навесным оборудованием;
  • обеспечение устойчивости автомобиля с КМУ IT150 без дополнительных опор на большинстве популярных моделей шасси;
  • высококачественная
    техническая поддержка
    в сервисных центрах PALFINGER по всей России.

В базовую комплектацию тросового крана PALFINGER INMAN IT 150 входит:

  • управление краном с кресла, опорами с земли;
  • система ограничения подъема крюка;
  • опоры с гидравлическим выдвижением и ручным поворотом
  • датчик размотки троса;
  • монтажный комплект;
  • прожектор на колонне;
  • звуковая сигнализация;
  • подпятники.

Тросовый кран-манипулятор PALFINGER INMAN IT 150 является для эксплуатирующих компаний эффективным инструментом достижения поставленных задач, не знающим бесполезных простоев и дорогостоящего ТО.

Многие годы компания PALFINGER является ведущим международным производителем гидравлических погрузочно-разгрузочных систем. Интернациональный концерн со штаб-квартирой в Зальцбурге, насчитывает около 6,200 работников, принесших компании в 2012 году 935 млн.евро прибыли.

Компания PALFINGER имеет производственные и сборочные площадки в Европе, Северной и Южной Америке, а также в Азии. Инновации, интернационализация и диверсификация продуктов и услуг являются опорами стратегии концерна, позволяя занимать лидирующие позиции на мировом рынке подъемного оборудования. Компанию PALFINGER по праву считают не только лидером продаж гидравлических погрузочно-разгрузочных систем , но и лидером технологий в этой области.

inman.ru

INMAN IT 150

При своей общей массе - 2,9 тонн, максимальная грузоподъемность тросового крана составляет 6,6 тонн, а при максимальном 19-ти метровом вылете – 320 кг.

Технические характеристики

Количество гидравлических выдвижных секций5 шт.
Грузовой момент15,0 тм
Максимальная грузоподъемность6 600 кг
Грузоподъемность (при вылете стрелы)6 600 кг (2,0 м)
1 400 кг (7,4 м)
800 кг (10,3 м)
300 кг (19,0 м)
Грузоподъемность на максимальном вылете300 кг
Максимальный вылет стрелы19,0 м
Рабочая температура окружающей среды, °C- 40 ... +40
Максимальная высота подъема19,5 м
Максимальная глубина опускания19,5 м
Способ управленияГидравлический
Угол поворота колонны420 град.
Место управленияС сиденья
Транспортное положение опорВверх
Способ выдвижения опорГидравлический
Стандартная база опор5 630 мм
Масса без гидронасоса и рабочей жидкости2 900 кг
Емкость гидробака, л (полная/max/min)127 / 120 / 103
Производительность насоса60 л/мин
Рабочее давление24 МПа
Размер по осям шпилек703 мм
Размер для монтажа на раме1 200 мм
Габаритные размеры в трансп. положении, мм5 300 х 2 500 х 2 500

Ключевые преимущества КМУ INMAN IT 150

  • мощная лебедка с тяговым усилием 16,2 kN;
  • 4-х кратная запасовка троса
     снижает риск скручивания и увеличивает скорость вертикального перемещения;
  • наличие концевого выключателя механизма подъема груза предотвращает поломку механизмов тросового крана;
  • совместимость при монтаже КМУ со многими марками импортных и отечественных шасси;
  • минимальное пространство для монтажа КМУ и максимальное сохранение полезной длины кузова;
  • фланец на оголовке стрелы для работы с навесным оборудованием;
  • обеспечение устойчивости автомобиля с КМУ IT150 без дополнительных опор на большинстве популярных моделей шасси;
  • высококачественная техническая поддержка в сервисных центрах PALFINGER по всей России.

Базовая комплектация PALFINGER INMAN IT 150

  • управление краном с кресла, опорами с земли;
  • система ограничения подъема крюка;
  • опоры с гидравлическим выдвижением и ручным поворотом
  • датчик размотки троса;
  • монтажный комплект;
  • прожектор на колонне;
  • звуковая сигнализация;
  • подпятники.

veris39.ru

PALFINGER INMAN IT 150 – Основные средства

Оптимальный выбор

В 2013 г. концерн PALFINGER запустил на своем российском заводе «ИНМАН» серийное производство «старшей» модели из линейки тросовых краноманипуляторных установок PALFINGER INMAN IT 180 с грузовым моментом 180 тм.

С того дня конструкторы и производственники не стояли на месте и расширили предложение тросовых КМУ облегченной моделью PALFINGER INMAN IT 150, презентация которой состоялась 11 ноября 2014 г. Выполнена привязка и начаты поставки установки IT 150 на шасси КамАЗ-65117 и КамАЗ-43118
с бортовыми платформами.

Параметры новой модели КМУ подсказали пользователи и установщики, монтирующие краны на шасси. Опираясь на их рекомендации, разработали установку IT 150 с максимальной грузоподъемностью 6,6 т, оснащенную мощной лебедкой с тяговым усилием 16,2 кН, 4-кратной запасовкой троса, что снижает риск скручивания и увеличивает скорость вертикального перемещения груза, с устройством ограничения высоты подъема крюковой подвески, обеспечивающим безопасность, фланцем на оголовке стрелы для монтажа навесного оборудования и без дополнительных задних опор. Установка IT 150 несколько уступает IT 180 по грузовому моменту, но при этом существенно легче.

Для эксплуатации в сложных дорожных условиях используется серийное шасси КамАЗ-43118 без каких-либо доработок и бортовая платформа производства КАМАЗ, также без переделок и доработок. Вездеходное шасси КамАЗ-43118 стало отличным решением не только для территорий с традиционно сложными дорожными условиями, но и для строительной отрасли в целом, для энергетиков, газовиков, для всех городских служб. У производителей спецтехники шасси КамАЗ-43118 занимает значительную часть производственной программы, вплоть до половины.

Грузоподъемность шасси КамАЗ составляет 12 т, после монтажа КМУ и бортовой платформы размером 6112х2470х730 мм остается возможность перевозить на платформе 7,7 т груза. С подавляющим большинством грузов для этого автомобиля, если не со всеми, кран-манипулятор IT 150 справится без помощи других грузоподъемных средств. Главное преимущество тросового крана-манипулятора в том, что он может опускать груз значительно ниже уровня земли, может поднимать и опускать груз за препятствием, например за стеной. Оборотная сторона этого достоинства в том, как расположить стрелу в транспортном положении. Вариантов два: либо над кабиной, либо над кузовом. Для стрелы IT 150 сочли оптимальным расположение над кузовом. В транспортном положении крюковая обойма фиксируется в порожнем кузове ремнем плюс дополнительно поворотная колонна фиксируется пальцем.

На раме шасси установка закреплена четырьмя мощными шпильками с каждой стороны. Для шпилек к раме шасси приваривают специальные обоймы, если болтовое соединение ослабнет, установка не сдвинется. Но затяжку шпилек следует регулярно проверять. Для монтажа КМУ необходим минимум пространства, что сохраняет полезную длину бортовой платформы.

Шестисекционная стрела, считая коренную секцию, выполнена из высокопрочных сортов стали австрийского производства. Секции шестигранного сечения с гнутыми верхней и нижней стенками. Шестигранный профиль представляет собой компромисс между простотой коробчатого сечения и устойчивостью к нагрузкам овоидного и широко распространен в производстве КМУ. Выдвигаются секции с помощью гидроцилиндра и системы полиспастов. Часть системы полиспастов можно видеть на оголовке последней секции стреловой системы. Грузоподъемность крюковой подвески ограничена 6,6 т. Лебедка встроена в поворотную колонну, и, таким образом, ее масса не влияет на грузоподъемность стрелы. Колонна поворачивается на угол 420° с помощью гидравлического реечного механизма. С одной стороны, обеспечена круговая рабочая зона, с другой – крановщик защищен от ошибки и не сможет случайно порвать трубопроводы.

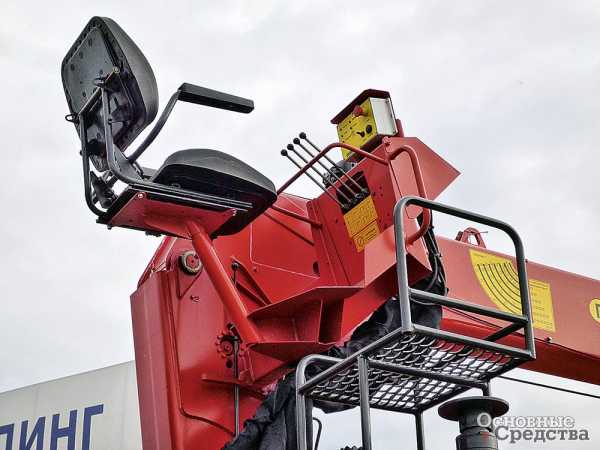

Рабочее место крановщика представляет собой высоко расположенное сиденье, чтобы взобраться на него, предусмотрены лесенки. Рабочее место максимально аскетично, органы управления включают 4-секционный гидрораспределитель с функциями поворота колонны, выдвижения-задвижения стрелы, опускания-поднимания стрелы, опускания-поднимания крюка. Рычаги управления подсоединены непосредственно к секциям гидрораспределителя. На приборной панели предусмотрена кнопка аварийного останова, кнопка звукового сигнала, включатель фары, который установлен здесь же. Система безопасности включает ограничитель грузоподъемности с датчиками давления, ограничитель подъема крюка, ограничитель сматывания каната с барабана лебедки, датчик длины стрелы и указатель угла наклона стрелы. Ограничитель грузоподъемности установлен в защищенном от механических повреждений месте.

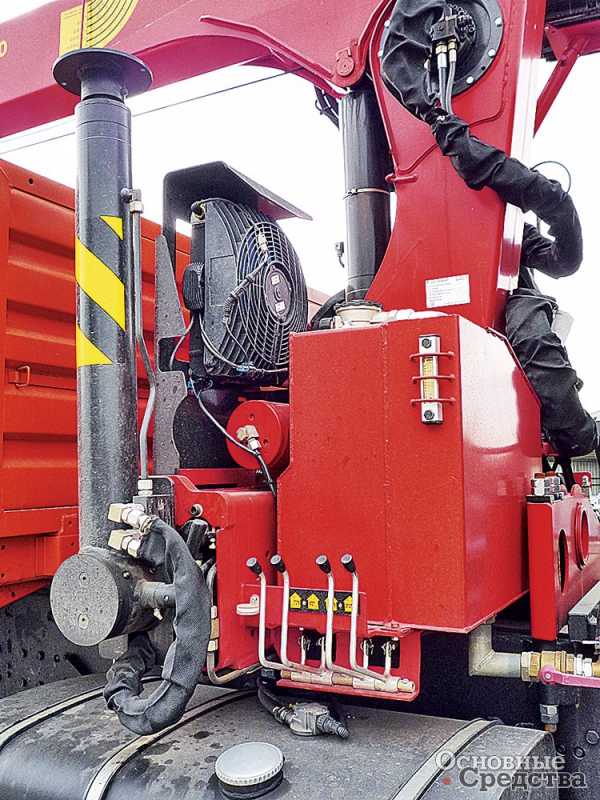

Опорный контур формируется передними выдвижными опорами и задними колесами шасси. В транспортном положении опоры перевернуты вверх. В конечных положениях, рабочем и транспортном, опора фиксируется механическим стопором. Водителю нужно быть готовым к тому, что опора достаточно тяжелая. В комплектацию автомобиля входят деревянные подкладки под опоры. Гидравлический поток переключается с контура опор на контур стрелы с помощью гидравлического крана. В состав гидросистемы входят гидронасос с приводом от КПП шасси, гидробак, маслоохладитель, гидрораспределители управления опорами с обоих бортов, гидрораспределитель управления стрелой и колонной на рабочем месте крановщика, система трубопроводов и арматура. Коробка отбора мощности включается из кабины шасси.

Техническая характеристика КМУ PALFINGER INMAN IT 150
Количество выдвижных секций, шт5
Грузовой момент, тм15
Максимальная грузоподъемность, кг6600
Грузоподъемность на вылете 7,4 м, кг1400
То же на 10,3 м, кг800
То же на 19,0 м, кг300
Вылет стрелы, м19
Рабочая температура окружающей среды, °С–40… +40
Высота подъема, м20,7
Глубина опускания, м18,3
Угол поворота колонны, град.420
Стандартная база опор, мм5630
Масса без гидронасоса и рабочей жидкости, кг2900
Емкость гидробака, л (полная/ макс./ мин.)127/ 120/ 103
Подача насоса, л/мин60
Рабочее давление, МПа24
Размер по осям шпилек, мм703
Размер для монтажа на раме, мм1200
Габаритные размеры в транспортном положении, мм5300х2500х2500

Таким образом, кран-манипулятор PALFINGER INMAN IT 150 и вездеходное шасси КамАЗ-43118 представляют собой удачное, сбалансированное сочетание, совмещающее высокую проходимость с грузоподъемностью, и крановой установки, и бортовой платформы. Оптимальное сочетание шасси и КМУ – оптимальный выбор для пользователя.

os1.ru

Кран-манипулятор Palfinger Inman IM 150N-05

Крано-манипуляторная установка (КМУ) Palfinger Inman IM 150N-05  предназначена для погрузки, разгрузки и перемещения различных грузов. Благодаря совмещению грузовой платформы и автомобильного крана достигается экономия одной единицы спецтехники. Управление машиной осуществляется с земли при помощи двух пультов, расположенных с каждой стороны.

Важнейшая часть крано-манипуляторной установки Palfinger Inman IM 150N-05 – гидравлическая система, в которую входит 4-х секционный гидрораспределитель и выдвижные опоры (аутригеры) с ручным перемещением гидравлических опор. Для защиты системы от перегрузки используется автоматическая система блокировки рычагов управления.

В гидравлическую систему встроен гидробак объёмом 80 литров.

Магистральный фильтр высокого давления расчитан на рабочее давление в 30 МПа с рекомендуемой подачей рабочей жидкости – 40-60 л/мин.

Габариты краново-манипуляторной установки (КМУ) Palfinger Inman IM 150N-05 в сложенном состоянии составляют по ширине 2 500 мм, по высоте 2 200 мм. Монтажный размер на раме – 0,81 м. В качестве дополнительного оборудования используется креномер, счётчик моточасов, монтажная оснастка.







Технические характеристики
Грузовой момент, тм: 13.5
Макс. грузоподъемность, кг: 5750
Макс. вылет, м: 14.5
Г/п на макс. вылете, кг: 650
Угол подъема стрелы, град: 78
Масса, кг: 2170
Опорная база, мм: 5000
Опоры: 2 шт., гидравлические, с поворотом
Угол поворота, град: 400
Управление: С земли, 2 пульта с обеих сторон

Вы всегда можете обратиться по вопросу приобретения кран-манипуляторных установок ИНМАН позвонив по телефонам 8-921-932-8721 или по бесплатному федеральному номеру 8-800-5555-729.

На все вопросы по е-mail: [email protected] с радостью ответят наши специалисты.

www.nordweller.ru

Bestkran » Кран манипулятор ИНМАН 150-04



КМУ | КМУ В НАЛИЧИИ | КМУ Ferrari | КМУ ИНМАН | Навесное оборудование

Манипуляторы ИНМАН ИМ 150-04
Грузовой момент, Тм11,6
Макс. грузоподъемность, кг3870
Макс. вылет стрелы, м12,4
Грузоподъемность на макс. вылете стрелы, кг770





Краноманипуляторная установка с четырьмя секциями гидравлического телескопирования.

Максимальный вылет стрелы – 12,4 м, максимальная грузоподъемность – 3,87 т (на 3 м).

Управление КМУ может быть исполнено либо с земли, с обеих сторон манипулятора, либо с сиденья на колонне. Также возможно применение кабельного дистанционного управления. Ручное раздвижение аутригеров.

Технические характеристики манипулятора

Технические характеристики ИМ 1150-04-04
Количество гидравлических выдвижных секций4 шт.
Грузовой момент11,60 тм
Максимальная грузоподъемность3 870 кг
Грузоподъемность на максимальном вылете770 кг
Максимальный вылет стрелы12,40 м
Рабочая температура окружающей среды, °C- 40 … +40
Максимальная высота подъема14,27 м
Максимальная глубина опускания10,46 м
Способ управленияГидравлический
Место управленияС земли
Транспортное положение опорВниз (вверх опция)
Способ выдвижения опорРучной
Стандартная база опор3 700 мм
База опор с увеличенным вылетом5 400 мм
Масса без гидронасоса и рабочей жидкости2 280 кг
Размер по осям шпилек720 мм
Размер для монтажа на раме960 мм
Вся информация в каталоге носит справочный характер. В связи с постоянным совершенствованием и доработкой конструкции, технические характеристики оборудования, представленного в каталоге, могут меняться производителем.
