КМУ ИНМАН ИФ 300. крано-манипуляторная установка ИНМАН. описание, цена, технические характеристики, доставка. ООО ТехСпецСтрой

ИНМАН ИФ 300 – самый мощный на сегодняшний день кран-манипулятор из всей линейки завода ИНМАН. Применяется для механизированной погрузки-разгрузки, строительно-монтажных и транспортных работ с различными грузами; может быть использован при землеройных работах, в том числе брильных.  Данная модель имеет гидравлические выдвигаемые аутригеры и стрелу L-образного складывания.

Краноманипуляторная установка ИНМАН ИФ устанавливается за кабиной на тяжелые длиннобазовые шасси автомобилей УралАЗ, КамАЗ, МАЗ, КрАЗ с парой дополнительных опор на заднем свесе рамы, также используется стационарно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

ИНМАН ИФ 300

Количество гидравлических выдвижных секций, шт 1

Момент грузовой, тм

27

Максимальный вылет стрелы, м

8

Грузоподъемность на max вылете, кг

3 300

Грузоподъемность на min вылете, кг

9 000

Максимальная высота подъема, м 9,5
Максимальная глубина опускания, м 2,2

Угол поворота колонны, град.

400

Способ управления Гидравлический
Место управления с сиденья

Масса манипулятора (без гидронасоса и рабочей жидкости), кг

3 900

ООО "Техспецстрой" производит сертифицированный монтаж КМУ ИНМАН ИМ 320 на шасси автомобилей УралАЗ, КамАЗ, МАЗ, КрАЗ

, а также осуществляет их продажу.

tehspecstroi.ru

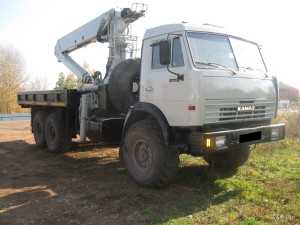

Бортовой автомобиль КамАЗ с ИФ-300

Бортовой автомобиль на базе шасси КамАЗ 43118 с КМУ с ИФ-300

Технические характеристики бортового автомобиля КамАЗ 43118-1999-15 с КМУ ИФ-300

Технические характеристики бортового автомобиля Камаз с КМУ

Параметры масс
Максимальная грузоподъемность, кг 6 750
Снаряженная масса, кг 14 700
Полная масса, кг 21 600
Распределение нагрузки от автомобиля полной массы
На передний мост, кг 5 800
На заднюю тележку, кг 15 800
Двигатель
Модель 740.55
Тип дизельный с турбонаддувом
Мощность, л.с. 300
Система питания
Вместимость топливного бака, л 350 + 210
Трансмиссия
Коробка передач ZF-9, механическая, 9-ступенчатая
Раздаточная коробка Механическая, двухступенчатая с блокируемым межосевым дифференциалом
Габаритные размеры
Длина, мм 9870
Ширина, мм 2 500
Высота, мм, не более 4 000
Габаритные размеры грузовой платформы
Длина грузовой платформы, мм 5500
Ширина, мм 2 420

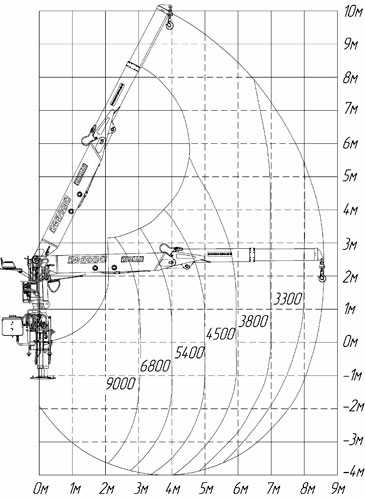

Технические характеристики КМУ ИФ-300

Грузовой момент, тм 27
Максимальный вылет стрелы, м 8
Грузоподъемность на максимальном вылете, кг 3300
Максимальная грузоподъемность, кг 9000

gird.ru

Bestkran » Кран манипулятор ИНМАН ИФ 300



КМУ | КМУ В НАЛИЧИИ | КМУ Ferrari | КМУ ИНМАН

Манипуляторы ИНМАН ИФ 300
Грузовой момент, Тм 23,3
Макс. грузоподъемность, кг 8400
Макс. вылет стрелы, м 9
Грузоподъемность на макс. вылете стрелы, кг 2200





Краноманипуляторная установка с тросовой подвеской крюка, за счет которой возможна работа с грузами ниже уровня земли, либо из-за препятствий (стены, заборы).

В отличие от обычного манипулятора, ИФ 300 с тросовой подвеской крюка позволяет поднимать и опускать груз плавно и строго по вертикали, что обеспечивает более точное позиционирование груза.

Технические характеристики манипулятора

Технические характеристики ИФ 300
Количество гидравлических выдвижных секций 2 шт.
Грузовой момент 23,30 т
Максимальная грузоподъемность 8 400 кг
Грузоподъемность на максимальном вылете 2 200 кг
Максимальный вылет стрелы 9,0 м
Рабочая температура окружающей среды, С -40 … +40
Максимальная высота подъема 10,90 м
Максимальная глубина опускания 5,80 м
Способ управления Гидравлический
Место управления С земли
Масса без гидронасоса, рабочей жидкости 2 430 кг
Размер по осям шпилек 848 мм
Размер для монтажа на раме 1090 мм
Вся информация в каталоге носит справочный характер. В связи с постоянным совершенствованием и доработкой конструкции, технические характеристики оборудования, представленного в каталоге, могут меняться производителем.

www.bestkran.ru

Седельный тягач 658611-0000306-06 с КМУ ИНМАН ИФ-300-02

Стандарт: Евро 4

Кран-манипулятор автомобильный КАМАЗ-43118 с КМУ ИНМАН ИФ-300-02 предназначен для выполнения широкого спектра погрузочно-разгрузочных работ, строительно монтажных и транспортных работ с различными грузами.

Преимущества крана-манипулятора автомобильного:

- количество занятых людей до одного человека;

- сокращает количество применяемых единиц техники до одной;

- позволяет устанавливать грузы в труднодоступных местах и переносить их среди смонтированных конструкций;

- позволяет перегружать груз в кузов стоящего рядом грузового автомобиля или в прицеп.

Технические характеристики

  • Модель
    Базовое шасси КАМАЗ-43118 6х6
    Максимальная скорость, км/ч 80
  • Весовые параметры и нагрузки
    Наибольшая масса перевозимого груза, кг 7800
    Полная масса а/м, кг 22250
    нагрузка на заднюю тележку, кг 16000
    нагрузка на переднюю ось, кг 6250
    Полная масса автопоезда, кг 34250
    Полная масса прицепа, кг 12000
    Снаряженная масса, кг 14380
    нагрузка на заднюю тележку, кг 7880
    нагрузка на переднюю ось, кг 6500
  • Габаритные размеры, мм
    Длина, мм 8510
    Ширина, мм 2500
    Высота, мм 4000
  • Крано-манипуляторная установка
    Модель КМУ ИНМАН ИФ-300-02
    Вылет стрелы, м
    максимальный 8
    минимальный 3
    Грузовой момент, т·м (кНм) 24
    Грузоподъемность при максимальном рабочем вылете, кг 2800
    Грузоподъемность, кг
    максимальная 8000
  • Седельно-сцепное устройство
    Высота ССУ, мм 1520

kamaz.ru

Востребованная спецтехника - кран манипулятор ИФ 300

Многофункциональный кран манипулятор ИФ 300 используется в качестве установки для крупногабаритной спецтехники. Управляется при помощи дистанционного пульта, расположенного на стойке с креслом оператора. Позволяет проводить погрузочно-разгрузочные работы, использоваться для бурения скважин, проведения земельных работ. Отличается высокой грузоподъемность, прочностью и простотой обслуживания.

Описание манипулятора ИФ 300

Размеры манипулятора в сложенном состоянии составляют 68,8 см в длину, 264 см в ширину и 240 см в высоту. Вес равняется 3,9 тонн. Может применяться гидроманипулятор ИНМАН ИФ 300 на любых площадках. Рекомендуемая эксплуатация на технологических дорогах или участках с твердым покрытием. При работе на песчаных площадках может не соответствовать производительности и выработке, которая была заявлена.

Угол поворота стрелы составляет 390 градусов. Характеристика обеспечивает практичность использования для перемещения грузов, проведения погрузочно-разгрузочных работ. Стационарным рабочим приспособлением является крюк. При установке на транспорт с платформами и шасси достигается максимальная производительность. Для проведения длительных работ на площадках может устанавливаться в качестве стационарного приспособления.

Технические качества

Максимальная грузоподъемность манипулятора составляет 9 тонн. При максимальном вылете стрелы на 8 м, грузоподъемность снижается до 3,3 тонн. Для манипулятора ИФ 300 технические характеристики позволяют проводить работу при температуре воздуха от -40 до +40 градусов.

Для эксплуатации в ночное время может оснащаться осветительной системой.

Максимальный подъем выполняется на высоту 9,5 м, максимальное опускание равняется 2,2 м. Способ управления и выдвижения опор — гидравлический. Стрела оснащена 1 выдвижной секцией.

Производительность манипулятора

Объем и особенности проводимых работ зависят от используемого совместно с манипулятором транспорта. Установка на спецтехнику позволяет расширить ряд выполняемых задач. Зависит производительность от состояния манипулятора: обслуживание осуществляется согласно частоте эксплуатации, получаемой нагрузке. При своевременной диагностике и проверке гидравлических систем КМУ ИФ 300 способен служить на протяжении долгого срока. Обеспечивают высокую производительность и следующие особенности:

  1. маневренность и крупная рабочая зона подходят для разработки отдельных участков без перемещения крана;
  2. универсальность указывает на возможность установки на разные тягачи;
  3. для управления манипулятором нужен один оператор;
  4. многофункциональность позволяет выполнять на одном участке разные по типу задачи;
  5. оптимальное сочетание качеств бортового транспорта и автокрана.

Указанные особенности обеспечивают экономичность эксплуатации установки, ее многозадачность и высокую скорость проведения работ. Правильное применение значительно снижает стоимость обслуживания и частоту ремонтных или восстановительных работ.

Область использования ИФ 300

Оборудование может применяться для коммунальных нужд и строительства. Манипулятор может работать со следующими приспособлениями:

  • экскаваторным ковшом;
  • гидрозахватом для труб;
  • гидравлическим буром;
  • грейфером для сыпучих веществ.

Подходит гидроманипулятор для перемещения или погрузки-разгрузки земельных, песчаных и других насыпных материалов. Применяется при бурении скважин для добычи ресурсов. Используется при прокладывании водных или газовых магистралей, подготовке площадок, разработке участков по добыче нефти и газа.

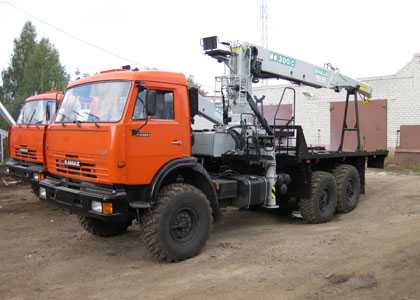

Манипулятор на основе КамАЗ

Установка ИФ 300 КамАЗ позволяет проводить работы с имеющейся техникой, без необходимости заказа специализированного транспорта. Крепление производится путем отодвигания передней части борта и установки опор манипулятора за кабиной. Конструкция позволяет проводить погрузку и транспортировку труб, насыпных веществ в условиях бездорожья. Подходит для работы на строительных площадках. Обеспечивает простоту перевозки большого объема сырья. Сокращает время проведения работ. Обслуживание готовой спецтехники проводится согласно обычным условиям. Перенос борта не влияет на эксплуатационные характеристики тягача или качество его работы.

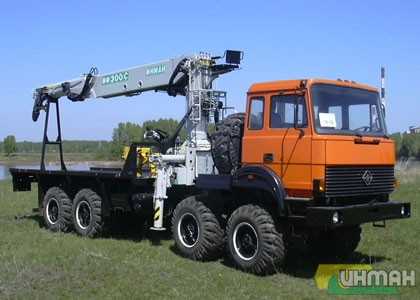

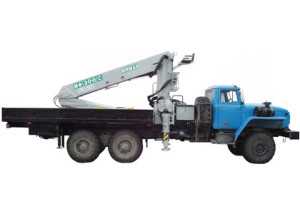

ИФ 300 на основе Урал

Оборудованный ИФ 300 Урал применяется на строительных площадках и для разработки мест для добычи полезных минералов. Обеспечивает простоту управления, может оснащаться полуприцепом или прицепом. Гарантирует быстрое выполнение работ на больших территориях. При установке манипулятора требует добавления пары опор в задней части рамы для создания оптимальных и правильных условий эксплуатации.

Универсальный манипулятор позволяет экономить на проведении разного типа работ за счет смены дополнительного оборудования. Управление установкой проводится 1 оператором, который по совместительству может являться и водителем спецтехники. Переустановка на другую технику или на стационарные платформы выполняется в любое время. Изменение модификации спецтехники позволяет расширить область рабочих задач, повысить качество и скорость их выполнения.

kowsh.ru

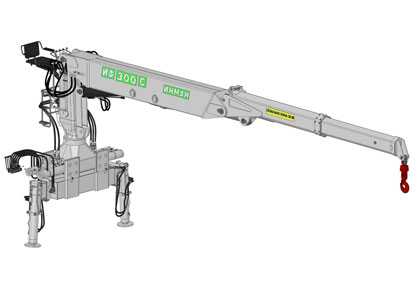

Манипулятор ИНМАН ИФ-300С

Автомобили в наличии

Бортовой автомобиль КамАЗ-43118-RF с крано-манипуляторной установкой Kanglim KS1256G-II предназначен для проведения погрузочно-разгрузочных работ и перевозки грузов по различным видам дорог.

Подробнее »

Бортовой автомобиль ГАЗ-C41R13 "ГАЗон Next" (Некст) с крано-манипуляторной установкой Amco Veba 808N/2s предназначен для проведения погрузочно-разгрузочных работ и перевозки грузов массой 3,45 т.

Подробнее »

Бортовой автомобиль КамАЗ-65117-030-62 с крано-манипуляторной установкой Kanglim KS1256G-II предназначен для проведения погрузочно-разгрузочных работ и перевозки грузов.

Подробнее »

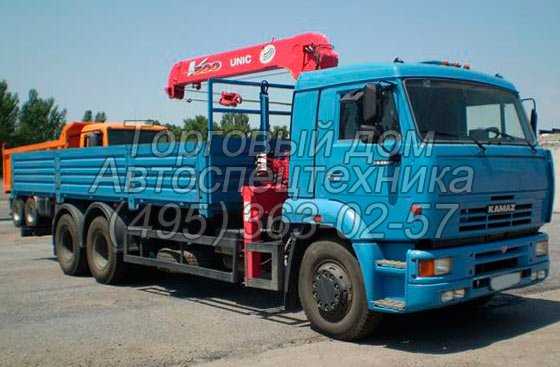

Бортовой автомобиль КамАЗ-65117 с крано-манипуляторной установкой UNIC UR-V503 предназначен для проведения погрузочно-разгрузочных работ и перевозки грузов. Длина стальной бортовой платформы - 6,9 м.

Подробнее »

Бортовой полноприводный автомобиль КамАЗ-43118-24 с крано-манипуляторной установкой Kanglim KS1256G-II предназначен для проведения погрузочно-разгрузочных работ и перевозки грузов по различным видам дорог.

Подробнее »

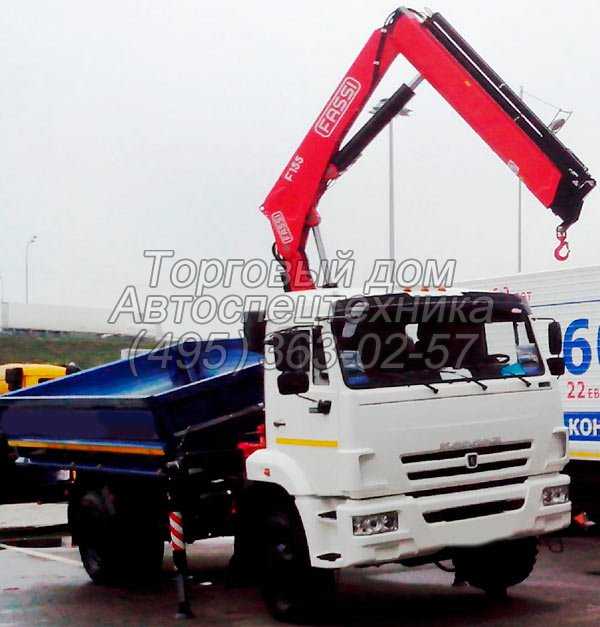

Самосвал КамАЗ-5356 RF с крано-манипуляторной установкой FASSI F155A.023 предназначен для проведения погрузочно-разгрузочных работ и перевозки сыпучих грузов массой до 4,5 тонн.

Подробнее »

manipulatory-msk.ru

Седельный тягач Камаз 43118 с КМУ ИФ-300

Схематический рисунок Седельный тягач КАМАЗ 43118 с КМУ ИФ-300

Технические характеристики седельного тягача с КМУ

Параметры масс
Снаряженная масса тягача, кг 13 750
Полная масса тягача, кг 21 600
Допустимая нагрузка на ССУ, кг 7 700
Распределение нагрузки от автомобиля полной массы
Нагрузка на передний мост, кг 6 415
Нагрузка на заднюю тележку, кг 15 185
Двигатель
Модель 740.55
Тип дизельный с турбонаддувом
Мощность, л.с. 300
Система питания
Вместимость топливного бака, л 350 + 210
Коробка передач
Тип ZF-9, механическая, 9-ступенчатая
Раздаточная коробка
Тип Механическая, двухступенчатая с блокируемым межосевым дифференциалом
Управление Пневматическое
Главная передача
Передаточное отношение 6,53
Колеса и шины
Размер шин 425/85 R21

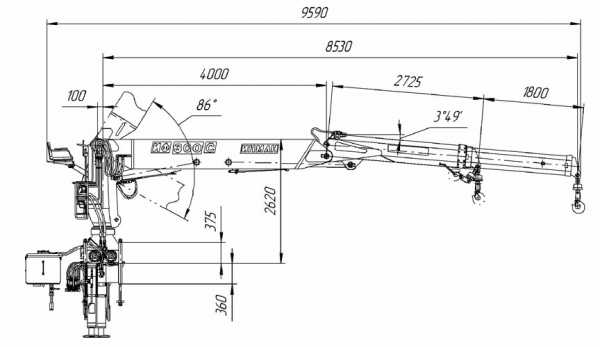

Технические характеристики крана манипулятора ИФ-300С

Грузовой момент, тн/м 27,0
Максимальный вылет стрелы, м 8,00
Грузоподъемность на максимальном вылете 8 м, кг 3 300
Максимальная грузоподъемность при вылете 3,0 м, кг 9 000
