Система охлаждения дизеля ЯМЗ-236 и ее детали

_______________________________________________________________

Система охлаждения дизеля ЯМЗ-236 и ее детали

Система охлаждения двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 — жидкостная, циркуляционная.

Система охлаждения включает в себя водяной насос, вентилятор, термостаты, дистанционный термометр и радиатор, устанавливаемый на раме машины.

Во время работы двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 циркуляция охлаждающей жидкости в системе охлаждения создается центробежным насосом.

Из нагнетательного патрубка насоса через каналы в крышке шестерен распределения жидкость под давлением поступает в водяную рубашку левого ряда цилиндров и правого ряда блока цилиндров, затем в головки цилиндров и собирается в водосборных трубопроводах.

В водяные рубашки головок цилиндров жидкость подается по направляющим каналам, в первую очередь к наиболее нагретым поверхностям — выпускным патрубкам и стаканам форсунок.

Из водосборных трубопроводов нагретая жидкость подается через термостаты в радиатор, где отдает тепло потоку воздуха, создаваемому вентилятором, после чего снова идет к водяному насосу ЯМЗ-236.

Когда температура охлаждающей жидкости понижается, термостаты автоматически направляют весь ее поток непосредственно к водяному насосу, минуя радиатор. Таким образом, посредством термостатов обеспечивается оптимальный тепловой режим работы двигателя.

Водяной насос ЯМЗ-236 центробежного типа, установлен в передней части двигателя автомобилей Урал, Маз, трактора Т-150 и приводится во вращение клиновым ремнем от шкива, установленного на переднем конце коленчатого вала.

В чугунном корпусе вращается крыльчатка, напрессованная на валик. Валик насоса установлен на двух шарикоподшипниках с односторонним уплотнением. Полость подшипников при сборке насоса заполняется смазкой Литол на весь срок службы насоса без дополнительной смазки.

Уплотнение полости насоса осуществляется по торцовым поверхностям. Для контроля за герметичностью торцового уплотнения в корпусе насоса имеется дренажное отверстие.

Устанавливаемые на двигатели ЯМЗ-236 водяные насосы имеют между собой значительные конструктивные отличия и не взаимозаменяемы между собой:

– Водяной насос двигателей ЯМЗ-236Н,Б (рис. 21) имеет маркировку на корпусе 236-1307010-А3.

– Водяной насос двигателей ЯМЗ-236НЕ,НЕ2,БЕ,БЕ2 имеет маркировку на корпусе 236-1307010-Б1.

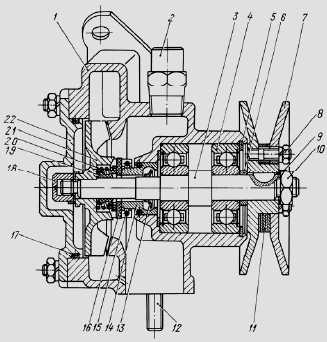

Рис.21. Водяной насос двигателя ЯМЗ-236

1 – корпус; 2 – ниппель; 3 – валик; 4 – шарикоподшипники; 5 –стопорное кольцо; 6 – втулка; 7 – шкив; 8,10 – гайки; 9 – замковая шайба; 11 – регулировочная прокладка; 12 – шпилька; 13 – водосбрасыватель; 14 – втулка корпуса; 15 – стопорное кольцо; 16 – упорное кольцо; 17 –

уплотнительное кольцо; 18 – гайка крепления крыльчатки; 19 – манжета сальника; 20 – пружина; 21 – крыльчатка; 22 – крышка корпуса.

Техническое обслуживание системы охлаждения дизеля ЯМЗ-236

От исправной работы системы охлаждения двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 в значительной степени зависят экономичность надежность, срок службы и другие показатели двигателя.

Для обеспечения нормальной работы двигателя выполнять следующие требования:

Заполнять систему охлаждения двигателя ЯМЗ-236 рекомендованными специальными низкозамерзающими жидкостями или в исключительных случаях на непродолжительное время чистой мягкой водой.

Заливать охлаждающую жидкость через воронку с сеткой, пользуясь чистой посудой.

Следить за температурой охлаждающей жидкости, поддерживая ее в пределах 75 – 90ºС.

Во избежание появления деформаций головок и рубашки блока цилиндров охлаждающую жидкость в систему охлаждения прогретого двигателя доливать постепенно и обязательно во время его работы.

Если система охлаждения двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 заполнена водой, то регулярно промывать систему охлаждения чистой водой с помощью специального промывочного пистолета, а при отсутствии его – сильной струей чистой воды, желательно пульсирующей. Систематически удалять накипь из системы охлаждения.

При применении в качестве охлаждающей жидкости тосола необходимо периодически следить за его цветом. Если тосол приобретает красно-бурую окраску, то это свидетельствует о его агрессивности по отношению к конструктивным материалам деталей двигателя.

В этом случае тосол необходимо заменить, промыв перед этим систему охлаждения.

Следить за исправностью торцового уплотнения крыльчатки водяного насоса, имея в виду, что охлаждающая жидкость, просачивающаяся в подшипники водяного насоса, выводит их из строя.

О неисправности торцового уплотнения свидетельствует течь воды из дренажного отверстия на корпусе водяного насоса, закупоривать которое нельзя. Насос с неисправным уплотнением подлежит ремонту.

В случае нарушения температурного режима проверить исправность термостатов и их прокладок.

Температура начала открытия основного клапана термостата должна быть 80±2ºС (указана на корпусе термостата). Клапан должен открываться полностью, перемещаясь не менее на 8 мм от его седла. Неисправный термостат заменить новым.

Водяной насос двигателей ЯМЗ-236 – разборка и сборка

Особенности разборки и сборки водяного насоса, устанавливаемого на двигатели ЯМЗ–236 автомобилей Урал, Маз, трактора Т-150.

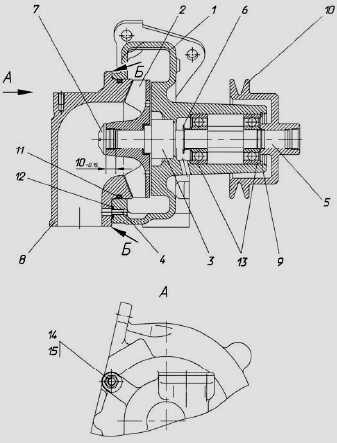

Рис.22. Водяная помпа двигателя ЯМЗ-236

1–корпус; 2–крыльчатка; 3–торцовое уплотнение; 4–втулка; 5– вал; 6–водосбрасыватель; 7–заглушка; 8–подводящий патрубок; 9–стопорное кольцо; 10–шкив; 11, 12–уплотнительные кольца; 13–подшипники; 14, 15–гайки крепления и пружинные шайбы.

Разборка водяного насоса (помпы) ЯМЗ-236

Ослабив крепление натяжного устройства ремня привода водяного насоса (помпы) ЯМЗ-236 снять ремень со шкива водяного насоса.

Слить с двигателя и радиатора охлаждающую жидкость.

Снять подводящий патрубок с водяного насоса.

Отвернув крепление, снять с двигателя водяной насос, аккуратно не повредив прокладку.

Отвернуть гайки 14 (рис. 22) патрубка 8.

Слегка постукивая в выступающие части патрубка 8 в направлении стрелок Б, извлечь указанный патрубок из корпуса 1 насоса.

Зафиксировать крыльчатку 2 (или шкив 10) от вращения с валом 5.

Вывернуть заглушку 7 из резьбового отверстия крыльчатки 2.

Завернуть в резьбовое отверстие (М22х1,5) крыльчатки 2 гайку 17 съемника и, вворачивая болт 18, спрессовать крыльчатку 2 с вала 5.

Отогнуть «усы» Д корпуса 19 торцового уплотнения и извлечь манжету 22 с пружиной и каркасами в сборе.

Используя съемник, спрессовать шкив 10.

Извлечь из канавки корпуса 1 насоса стопорное кольцо 9.

Выпрессовать из корпуса 1 вал 5 с водосбрасывателем 6 и подшипниками 13.

Если латунный корпус 23 торцового уплотнения не имеет повреждений, его из корпуса 1 можно не извлекать и на этом разборку насоса можно считать законченной.

Сборка помпы ЯМЗ-236

Промыть все детали водяного насоса двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 и просушить сжатым воздухом.

Напрессовать на вал 5 (рис.22) подшипники 13 и водосбрасыватель 6.

При этом необходимо:

− предварительно смазать вал 5 дизельным маслом;

− устанавливать подшипники 13 так, чтобы уплотнительные шайбы стояли с внешней стороны;

− усилие напрессовки прилагать к внутреннему кольцу подшипника.

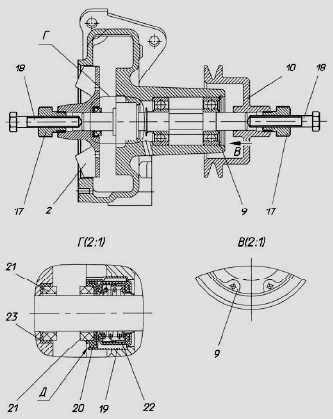

Рис.23. Разборка водяного насоса ЯМЗ-236

2–крыльчатка; 9–стопорное кольцо; 10–шкив; 17–гайка съемника; 18–болт съемника; 19–корпус торцового уплотнения; 20–манжета втулки; 21–втулка уплотнения; 22–манжета с пружиной в сборе.

Заполнить всю полость между подшипниками смазкой Литол (60…70 г).

Запрессовать вал в сборе с подшипниками и водосбрасывателем в корпус 1 до упора.

При этом необходимо:

− предварительно смазать расточку корпуса 1 под подшипники чистым моторным маслом;

− усилие запрессовки прилагать к наружному кольцу подшипника.

Установить в канавку корпуса водяного насоса двигателя ЯМЗ-236 стопорное пружинное кольцо 9. Напрессовать на вал 5 шкив 10 до упора.

При этом необходимо:

− предварительно смазать вал чистым моторным маслом;

− обеспечить неподвижный упор противоположного конца вала.

Установить в латунный корпус 19 (рис. 23) детали торцового уплотнения помпы ЯМЗ-236;

− резиновую манжету 22 в сборе с пружиной и каркасами пружины;

− армированную манжету 20 и уплотнительную втулку 21. Установить в крыльчатку 2 резиновую манжету 23 и уплотнительную втулку 21.

При этом необходимо:

− предварительно одеть манжету 23 на уплотнительную втулку 21;

− нанести тонкий слой смазки в расточку крыльчатки 2 и на наружную поверхность резиновой манжеты 23;

− взять двумя руками манжету в сборе со втулкой и, прилагая усилие к торцу уплотнительной втулки, вставить эти детали в расточку крыльчатки до упора, не допуская перекосов.

Напрессовать крыльчатку насоса двигателя ЯМЗ-236 в сборе с манжетой и уплотнительной втулкой на вал 5 (рис.22).

При этом необходимо:

− предварительно смазать вал 5 чистым моторным маслом;

− обеспечить неподвижный упор противоположного конца вала;

− установить крыльчатку на валу в размер 10-0,15 мм (рис.22) между торцом вала и торцом ступицы крыльчатки. Для этого необходимо при запрессовке установить на торец вала диск диаметром не более 13 мм и высотой 10-0,15 мм.

Зафиксировать крыльчатку 2 (или шкив 10) от вращения. Завернуть в резьбовое отверстие крыльчатки 2 заглушку 7 до упора;

Установить в корпус 1 втулку 4 и резиновое кольцо 12.

Установить в канавку патрубка 3 резиновое кольцо 11, не допуская его перекручивания.

Запрессовать патрубок 3 в расточку корпуса 1 до упора.

При этом необходимо:

− предварительно смазать расточку в корпусе 1 и кольцо 11 тонким слоем смазки Литол;

− шпильки на корпусе 1 должны свободно войти в крепежные отверстия патрубка 8.

Закрепить патрубок 3 гайками 14 с пружинными шайбами 15.

Проверить качество сборки вращая вал 5 за шкив 10. Вращение вала должно быть свободным, без заеданий.



avtodisel.ru

Перегрев ЯМЗ 236 к чему готовиться, как и что проверять?

Остуди полностью. И заливай воду. Если головки повело, то и прокладкам хана. Вода сразу побежит и всё станет видно. Если в поддоне вода, то кольца уплотнительные на гильзах сгорели. кольца меняй, головки шлифуй..

Теплится у тебя в задниц, только не в голове, пипец движку, попробуй залей воды и заведи, всё сам увидишь <img src=”//otvet.imgsmail.ru/download/60342904_c2115f748afb352692546fd1a26f9658_800.jpg” alt=”” data-lsrc=”//otvet.imgsmail.ru/download/60342904_c2115f748afb352692546fd1a26f9658_120x120.jpg” data-big=”1″>

перемычки между форсункой и клапаном на головках блока тоже могут лопнуть. готовься и головки менять.

Это же где ты такую пустыню нашел, что нельзя было обычной воды доливать?

touch.otvet.mail.ru

Возможные неисправности двигателя ЯМЗ-238

Причина неисправности

Способ устранения

Двигатель не пускается

Прежде чем искать причины затрудненного пуска двигателя, проверить, есть ли топливо в баке и открыт ли кран всасывающего топливопровода

Стартер не проворачивает коленчатый вал или вращает его очень медленно



Проверить степень зарядки и исправность аккумуляторных батарей и, если необходимо, зарядить или заменить их

Проверить контакты в цепи питания стартера, при необходимости очистить и затянуть клеммы проводов.

Проверить состояние контактов реле стартера, при наличии подгара зачистить контакты

Проверить контакты щеток стартера с коллектором и отсутствие заедания щеток в щеткодержателях, если необходимо, протереть и зачистить коллектор, очистить боковые грани щеток, заменить изношенные щетки новыми или заменить неисправные щеточные пружины.

Если невозможно устранить дефекты, заменить стартер.

Засорены топливопроводы или заборник в топливном баке

Промыть заборник, промыть и продуть топливопроводы

Замерзание воды в топливопроводах или на сетке заборника топливного бака

Осторожно прогреть топливные трубки, фильтры и бак

Загустение топлива в топливопроводах

Заменить топливо другим, соответствующим сезону и прокачать систему

Засорение фильтрующих элементов топливных фильтров

Заменить фильтрующие элементы

Неправильный угол опережения впрыскивания топлива

Отрегулировать угол опережения впрыскивания топлива

Наличие воздуха в топливной системе

Прокачать систему, устранить негерметичность

Не работает топливоподкачивающий насос

Разобрать насос и устранить неисправности

Заедание рейки топливного насоса высокого давления в нулевой подаче

Отремонтировать топливный насос в мастерской или заменить исправным

Затрудненное перемещение рейки ТНВД из-за загустевания смазки

Осторожно прогреть топливный насос

ДВИГАТЕЛЬ НЕ РАЗВИВАЕТ МОЩНОСТИ

Загрязнение воздушных фильтров

Очистить воздушные фильтры

Засорение выпускного тракта

Прочистить выпускной тракт

Загрязнение фильтрующих элементов топливных фильтров

Заменить фильтрующие элементы

Рычаг управления регулятором не доходит до болта максимальных оборотов. Рычаг останова не доходит до крайнего рабочего положения

Проверить и отрегулировать систему рычагов привода

Наличие воздуха в топливной системе

Прокачать систему питания топливом и устранить

Неправильный угол опережения впрыскивания топлива

Отрегулировать угол опережения впрыскивания топлива

Неплотность прилегания клапанов газораспределения

Отрегулировать тепловые зазоры клапанном механизме,  при необходимости притереть клапаны

Низкое давление нагнетаемого воздуха

Негерметична система подачи воздуха. Устранить негерметичность.

При повышенном сопротивлении выпускного трубопровода очистить выпускной трубопровод.

Неисправен турбокомпрессор.

Отремонтировать.

Нарушение регулировки или засорение форсунок

Отрегулировать форсунки и, необходимо, промыть и прочистить их

Неисправность клапанов топливоподкачивающего насоса

Промыть гнезда и клапаны насоса, при необходимости притереть клапана

Поломка пружин толкателей топливного насоса высокого давления

Заменить пружины и отрегулировать насос на стенде в специальной мастерской

Поломка пружин или негерметичность нагнетательных клапанов топливного насоса

Заменить пружину или устранить негерметичность клапана (проводить в специальной мастерской)

Износ поршневых колец

Заменить поршневые кольца, при необходимости, поршни и гильзы цилиндров

ДВИГАТЕЛЬ СТУЧИТ

Ранний впрыск топлива в цилиндры

Отрегулировать угол опережения впрыскивания топлива

Разрегулированы зазоры в клапанном механизме

Отрегулировать тепловые зазоры в клапанном механизме

НЕРАВНОМЕРНАЯ РАБОТА ДВИГАТЕЛЯ

Ослаблено крепление или лопнула трубка высокого давления

Подтянуть крепление или заменить трубку

Нарушена равномерность подачи топлива секциями насоса высокого давления

Отрегулировать подачу на специальном стенде

Неудовлетворительная работа отдельных форсунок

Снять форсунки и проверить в мастерской, при необходимости отремонтировать или заменить неисправные форсунки

Неисправность регулятора числа оборотов

Устраняется в специальной мастерской

ПОНИЖЕННОЕ ДАВЛЕНИЕ МАСЛА В СИСТЕМЕ СМАЗКИ

Прежде, чем искать причину неисправности, убедитесь в наличии достаточного количества масла в поддоне

Загрязнение фильтрующего элемента масляного фильтра (загорание лампочки)

Сменить фильтрующие элементы масляного фильтра

Неисправен манометр

Заменить манометр исправным

Засорение заборника масляного насоса



Снять поддон, промыть заборник



Засорение или неисправность редукционного или дифференциального клапанов масляного насоса

Разобрать, промыть и собрать клапан. При поломке пружины заменить ее и отрегулировать клапан на стенде

Негерметичность соединений маслопроводов

Проверить соединения и прокладки фильтров и трубок. Если необходимо, подтянуть соединения или заменить прокладки

Разжижение масла вследствие попадания топлива

Проверить герметичность соединений дренажного трубопровода, трубок высокого давления форсунки под крышками головок цилиндров и устранить течь

Увеличение зазоров в коренных и шатунных подшипниках коленчатого вала в результате износа или разрушения вкладышей

Заменить вкладыш подшипников коленчатого вала, при необходимости прошлифовать шейки вала
