Что такое гидравлический бур, и какие работы он может выполнять?

Гидравлический бур – навесное оборудование, с помощью которого можно обустроить скважину и отверстие в грунте. Гидробуры устанавливаются на самую разнообразную спецтехнику и работают благодаря гидравлической системе данной спецтехники. Любой гидравлический бур состоит из двух частей: приводной механизм и сам шнек.

На какую спецтехнику устанавливаются гидробуры?

На сегодняшний день гидравлические буры являются одним из очень популярных видов навесного оборудования. Гидробуры можно устанавливать на малую технику: мини экскаваторы и мини погрузчики. Но наиболее часто гидравлические буры можно встретить на полноценных экскаваторах и экскаваторах погрузчиках. Кроме этого, данное оборудование, иногда устанавливается и на самые крупногабаритные экскаваторы. В некоторых случаях, даже на гусеничные экскаваторы. Но и на этом не ограничивается перечень спецтехники, на которую можно установить такое навесное оборудование. Ведь гидравлический бур можно устанавливать на любую технику с наличием гидравлического привода. Именно поэтому, иногда гидробуры можно встретить даже на автокране или автомобиле с небольшим краном-манипулятором.

Какие работы можно выполнять с помощью гидробура?

Гидравлический бур – универсальное навесное оборудование, которое позволяет обустраивать скважины и углубления в грунте разного диаметра и на разную глубину. Используются гидробуры, чаще всего, на строительных площадках. С их помощью проводят бурение скважин под заливные сваи. Кроме этого, гидравлические буры используют при сооружении разнообразных ограждений. Очень часто такое оборудование на спецтехнике используется для установки новых столбов при строительстве линий электропередач.

При небольшой глубине залегания грунтовых вод, с помощью даже небольшого экскаватора с гидробуром, можно сделать водяную скважину. Кроме этого, последнее время очень активно начали использовать гидравлические буры при озеленении определенных территорий. С помощью буров делают отверстия для молодых саженцев деревьев.

Последние годы гидравлические буры начали применять и во время прокладывания коммуникаций. Если раньше, для того, чтобы проложить дополнительную трубу через дорогу, приходилось перекапывать эту дорогу, то сейчас есть возможность бурения горизонтальных отверстий под дорогой. Причем бурение проводят не под самим асфальтом, а мод всеми слоями подстилочных слоев. Данный способ прокладывания трубопроводов через дорожное полотно является более экономным, ведь нет необходимости перекрывать движение и проводить ремонтные работы. Но подобное горизонтальное бурение, возможно только в тех случаях, когда дорога находится немного выше относительно основной плоскости. Если дорога находится в нижней точке, то данные работы можно провести, лишь при вкапывании спецтехники.

Диаметр бурения

Большинство современной спецтехники оснащается гидравлическими бурами. Чем более крупная техника и более мощная, тем мощнее и крупнее бур на нее можно установить. Таким образом, мини технику используют, в основном, для бурения отверстий диаметром 10-20 сантиметров. Большие крупные экскаваторы можно использовать с гидробурами, диаметр которых не превышает сантиметров. А вот на крупногабаритную технику есть возможность устанавливать гидравлические буры, диаметр которых может достигать полутора метров. Такие большие гидробуры используют для обустройства разнообразных колодцев.

Глубина бурения

Большинство стандартных гидравлических буров не превышают 3 метра в длину. Но с помощью специальных удлиняющих конструкций можно увеличивать эту длину в несколько раз. Чаще всего, при использовании гидробуров на спецтехнике, не бурят на глубину более 10 метров. Но бывают исключения, когда при наличии мягкой почвы бурение проводят и гораздо глубже. Существует мнение, что для бурения скважин на глубину более 10 метров, лучше использовать специальные бурильные установки, которые устанавливаются на грузовые автомобили. Такие бурильные установки имеют более высокую мощность и рассчитаны для бурения на глубину более 100 метров.

Правильный выбор гидробура

Гидравлический бур необходимо подбирать по целому ряду параметров. Каждый гидробур имеет установленную максимальную глубину бурения и свой диаметр. Очень важно подбирать гидробуры в соответствии с характеристиками гидравлической системы спецтехники. Очень мощная гидравлика может сломать гидробур, а очень слабая гидравлическая система может выйти из строя из-за использования очень мощного бура. При любом бурении необходимо учитывать и свойства грунта. При очень твердых каменных породах грунта необходимо использовать усиленные шнеки.

Где можно заказать услуги спецтехники с гидробуром?

Наша компания сдает в аренду самую разнообразную спецтехнику, которую мы оснащаем всем необходимым навесным оборудованием, в том числе и гидробурами. Если Вам необходимо пробурить одну или несколько скважин, то наши высококвалифицированные специалисты сделают это в кратчайшие сроки. Мы осуществляем бурение для любых нужд. Мы всегда имеем в наличии разную по мощности технику, которую можем оснастить гидравлическими бурами разного диаметра. Звоните нам и мы предоставим Вам все необходимые услуги по очень выгодной для Вас стоимости.

arenda-ekskovatora-pogruzchika24.ru

гидравлический бур Лучшее видео смотреть онлайн

6 г. назад

Гидробуры для любых экскаваторов и погрузчиков +7 906 228 33 39, (812) 3251314 www.sdms-piter.ru.

7 г. назад

Ручной универсальный гидравлический бур предназначен для бурения отверстий глубиной до 1,5м. и вкручивания...

2 г. назад

Установка забора Гранд Лайн в Спб 929 08 69.

5 г. назад

Бур Pazzaglia с максимальной глубиной 1,6 м Регулируемый наклон лево-право и вперед-назад на 30 ° Гидравлический...

2 г. назад

Всем здравствуйте. Сегодня, как мы и обещали, вы увидите завершение скважины начатой буриться вручную,...

2 г. назад

Гидравлический бур из высокопрочной стали применяется для бурения отверстий в земле. Используя гидробур...

3 г. назад

Земляной гидравлический бур предназначен для мягких и средних грунтов. Земляные работы ведутся двумя опер...

2 г. назад

Бурение диаметром 200мм на глубину 1 метр, в сырой глине.

5 г. назад

Мощный профессиональный мотобур с гидравлическим приводом. Управляется двумя операторами. Мобильная конс...

3 г. назад

Установка ГНБ горизонтального гидравлического прокола в почве для бестраншейной прокладки труб и др....

4 г. назад

Гидравлический мотобур Iron Mole Element, четырехтактный двигатель мощностью 11 или 15 л/с. Гидравлический мотобур...

1 г. назад

http://www.instar-yug.ru/catalog/list.php?CID=1.

4 г. назад

Компания "Профессионал" является дистрибьютором по продаже шнековых буров Hydra (Италия). По заказу поставка...

4 г. назад

Бурение гидравлическим ямобуром Iron Mole М 15-450 в плотном суглинке. Диаметр шнека 350 мм, глубина бурения 3 м....

1 г. назад

Кратки обзор о проведённой работы по изготовлению самодельной малогабаритной установки (МГБУ) с гидравлич...

luchshee-video.ru

Гидробур своими руками чертежи - Всё о бурении скважин

Как сделать бур для скважины в домашних условиях

Для того чтобы оборудовать на садовом участке автономную систему водоснабжения совсем не обязательно сооружать дорогостоящую артезианскую скважину, цена которой может быть несопоставима с потребностями водообеспечения. Более разумно будет изготовить неглубокую скважину на песок, ресурсов которой вполне достаточно для водоснабжения любого дачного участка сезонного использования.

При условии, что грунтовые воды расположены на небольшой глубине, а состав грунта на участке не содержит скальных пород и состоит преимущественно из песчаных и глинистых слоев почвы, такую скважину можно изготовить самостоятельно при помощи несложных буровых устройств.

Спиральный (шнековый) бур.

Ручное бурение скважин

В этой статье будет идти речь о том, как самому сделать бур для бурения скважин глубиной до 20 метров без использования специальной тяжелой техники.

Читателю будет предложена инструкция по изготовлению трех видов самодельных устройств для ручного бурения скважин, которые получили наибольшее распространение среди владельцев садовых участков.

Кроме описания в этой статье содержатся чертежи бура для скважины своими руками, по которым при наличии опыта слесарных работ можно своими силами изготовить несложный буровой инструмент.

Общий принцип ручного изготовления скважин.

Ударно-канатное бурение

Этот вид буровых работ удобен тем, что не требует изготовления каких либо специальных устройств, а буровую установку можно собрать из подручных материалов. К тому же он позволяет выполнять все работы самостоятельно без посторонней помощи.

Суть этого вида бурения заключается в следующем:

  1. в скважину с большой высоты сбрасывается привязанная к канату тяжелая труба с заостренным торцом.
  2. Под действием своего веса при падении на дно скважины стенки трубы врезаются в тело забоя, и некоторая часть грунта попадает в трубу.
  3. После этого трубу снова поднимают на определенную высоту и резко сбрасывают вниз.
  4. Постепенно скважина углубляется, а грунт из забоя накапливается в ударной трубе.
  5. После нескольких ударов трубу извлекают на поверхность при помощи ручной или электрической лебедки для ее очистки.
  6. После подъема ударной головки она отводится в сторону и очищается от буровой породы несколькими ударами тяжелого молотка, а затем весь процесс начинается заново.

Ударный бур

Таким образом, бурение продолжается до тех пор, пока не будет достигнута необходимая глубина скважины .

Далее будет описано, как сделать бур для бурения скважин ударно-канатным способом, а также как изготовить простейшую буровую установку:

  1. Над предполагаемым местом бурения скважины установить треногу высотой 2-3 м.
  2. На ее вершине нужно закрепить блок для каната, а к одной или к двум опорам прикрепить ручную или электрическую лебедку.
  3. Ударный бур представляет собой толстостенную трубу, которая своим диаметром должна соответствовать диаметру ствола будущей скважины.
  4. К верхнему концу трубы перпендикулярно ее продольной оси нужно приварить полосу из толстого металла с отверстием, диаметр которого должен соответствовать толщине подъемного каната. Отверстие следует расположить по осевой линии трубы.
  5. На нижнем торце трубы необходимо выполнить кольцевую или зубчатую заточку. Если есть возможность, после заточки желательно закалить торец в муфельной печи.
  6. Для облегчения очистки от грунта в верхней части трубы можно сделать прорезь или просверлить несколько радиальных отверстий.

На фото показаны буры для ударно-канатных работ.

Совет! Если позволяет мощность лебедки для ускорения работы можно увеличить вес ударного бура, установив в его верхней части дополнительные съемные металлические грузы.

Вращательное бурение

Этот вид работ отличается тем, что рабочий инструмент врезается в грунт и вынимает остаточную породу под действием сил вращения. Для выполнения этой работы задействуется, как правило, два человека которые располагаются с двух сторон от буровой штанги и вращают ее при помощи воротка из длинного лома или стальной трубы.

Таким образом, неглубокую водяную скважину на песок можно изготовить за короткое время, не используя никакого дополнительного оборудования. Все что для этого понадобится это ручной бур необходимого диаметра, штанги для наращивания длины рабочего инструмента, две трубы для воротка достаточной длины и несколько дней свободного времени.

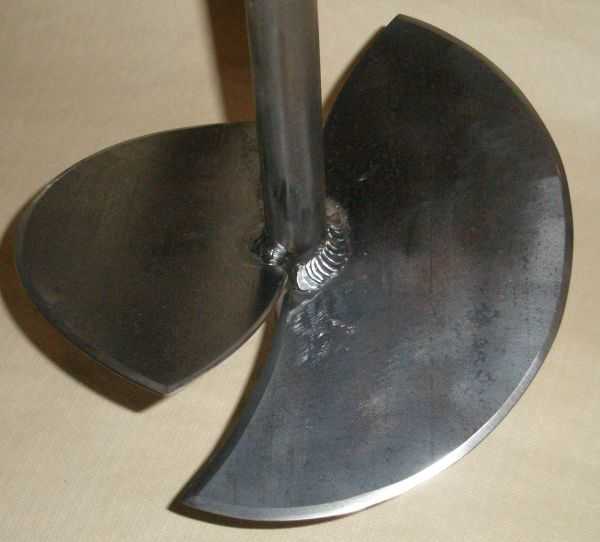

Самодельный шнековый бур.

Спиральный бур

Для ручного бурения скважин в легких, не каменистых грунтах чаще всего используется один из двух видов рабочего инструмента: спиральный и ложковый буры.

Спиральный (его еще называют шнековый) бур в рабочем положении представляет собой вертикальную штангу из толстостенной трубы, в нижнем торце которой устанавливается твердосплавный режущий инструмент. Вдоль штанги вверх от режущей кромки приварены спиральные полосы из закаленной стали.

При вращении режущая кромка подрезает грунт, а спиральные полосы выталкивают его наверх, тем самым создавая дополнительный упор в направлении бурения. В процессе работы остаточный грунт из скважины накапливается между витками шнека, поэтому его необходимо периодически вытаскивать на поверхность для очистки.

Перед тем как для сделать бур для скважины нужно подготовить толстостенную трубу необходимой длины и металлический диск из стали толщиной 4-6 мм, внешним диаметром равным диаметру скважины.

  1. Нижний конец трубы необходимо заострить или вварить в него заточенный наконечник из закаленной стали.
  2. Металлический диск распилить пополам и на режущей кромке каждой половинки выполнить ровную или зубчатую заточку.
  3. Половинки стального диска приварить к вертикальной штанге на расстоянии 125 мм от заостренного конца с противоположных сторон под углом 70° к ее продольной оси. Таким образом, угол между ними должен составлять 40°.
  4. В верхней части штанги установить резьбовую муфту для наращивания ее по длине.

Чертеж спирального бура.

Совет! В качестве деталей для шнека можно использовать разрезанный пополам пильный диск от циркулярной пилы соответствующего диаметра.

Ложковый бур

Для работы в мягких, устойчивых к осыпанию глинистых или песочных грунтах можно использовать бур-ложку. Он удобен тем, что вскрытие грунта выполняется не только нижней, но и боковой режущей кромкой, собирая выбранную породу внутри цилиндра. Для его очистки также требуется периодическое извлечение рабочего инструмента из скважины на поверхность.

Чтобы изготовить такое устройство понадобится толстостенная труба подходящего диаметра, сварочный аппарат и стандартный набор слесарных инструментов.

  1. В отрезке трубы необходимо сделать продольную прорезь в соответствии с чертежом.
  2. При помощи тяжелого молотка и лома с плоским наконечником придать трубе необходимое сечение.
  3. Выполнить заточку нижней и боковой режущих кромок.
  4. В нижней части трубы по ее продольной оси приварить толстое сверло диаметром 18-36 мм.
  5. К верхней части трубы приварить вертикальную штангу. Продольная ось штанги должна быть смещена в сторону относительно продольной оси рабочего инструмента на 10-15 мм.

По возможности, рекомендуется выполнять закалку режущих кромок любого бурового инструмента.

Схематический чертеж бура для скважины из толстостенной трубы.

Совет! Ширина прорези в трубе зависит от состава грунта и подбирается опытным путем. Чем более сухой и рыхлый грунт находится на участке, тем меньшей ширины должна быть прорезь

Заключение

Прочитав данную статью можно прийти к выводу, что при благоприятных геологических условиях можно используя самодельное оборудование изготовить неглубокую скважину на собственном садовом участке силами одного-двух человек.

Дополнительную информацию по этому вопросу можно получить, посмотрев видео в этой статье или почитав похожие материалы нашего сайта.

More from my site

Буровая установка своими руками

Буровая установка своими руками изготавливается по бесплатным чертежам представленным ниже. С учётом покупки всех комплектующих себестоимость самодельной мини буровой установки составит 15-20% от аналогичного готового агрегата.

§ Рама буровой установки

Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, можно взять и 3,5 мм.
Скачать чертежи для буровой установки на воду своими руками:

§ Вертлюг, буровые штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуется приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая. Если решите заказать вертлюг у токаря, то потребуется найти квалифицированного специалиста, и желательно с современными станками с ЧПУ. Для вертлюга и замков потребуются строго определённые виды стали. Для замков – 45 сталь. Для вертлюга – 40Х.
Скачать чертёж самодельного бурового вертлюга:

Внимание! Качественную закалку частники не сделают! После закалки потребуется шлифовка. Можно использовать закалку ТВЧ, но это дорогостоящая процедура.

Сэкономить на покупке готовых узлов можно, но на поиски подходящего мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Практика показывает, что токаря работают более качественно, когда у них на руках имеются и чертежи, и реальные шаблоны.

При наличии заводских образцов вам намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги (замки), то вы берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно для того, чтобы не купить брак – такое, к сожалению, бывает. А самое главное – если заказывать доставку издалека, то можно прождать не один месяц.

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной, но если потом заказывать токарям, то конусную резьбу сделать сложнее.

Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг можно брать и простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен профессиональный сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы (со стенкой от 5-6 мм). Тонкие штанги на большие глубины не годятся — их может порвать.
Скачать чертёж замков для буровых штанг:

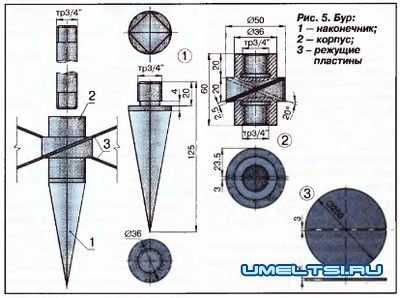

§ Изготовление бура своими руками

Простой бур самостоятельно изготовить несложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить её сложно! Нужен специалист. Если в месте бурения находится много камней, тогда нужно купить в фирмах специальные буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

§ Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, чтобы грузоподъёмность была не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы желательно купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор-редуктор для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Более слабый не подойдёт. Если использовать более мощный, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Рекомендуется для гидробурения мотор-редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

§ Порядок изготовления буровой на воду своими руками

  1. Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров.
  2. Покупка мотора — редуктора. Эти покупки могут занять много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.
  3. Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно будет крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.
  4. Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

§ Ошибки при самостоятельном бурении на воду

Начинать бурение на воду рекомендуется с малых глубин, чтобы набраться хотя бы немного опыта. Опыт в вертикальном бурении – самое важное! Научиться бурению скважин на воду можно только на практике. Самое главное – научитесь избегать клина буровой колонны. Новички по неопытности часто «ловят клин» и теряют буровые штанги. Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки).

Ошибки обходятся очень недёшево – теряется дорогой инструмент. Поэтому в гидробурении нельзя форсировать события и сразу делать глубокие скважины. К этому делу нужно подходить ответственно и аккуратно. Обязательно читайте литературу на эту тему. Эта работа требует много знаний, которые невозможно передать в двух словах, поэтому самообразование обязательно.

Как пробурить скважину своими руками — метод гидробурения

Преимущества метода гидробурения

Большинство собственников земельных участков предпочитает владеть собственными скважинами для получения технической или чистой питьевой воды. Существует несколько видов бурения: вращательно-шнековое, ударно-канатное, канатно-вращательное и гидравлическое. И если соблюдается ряд таких условий, как рыхлый почвогрунт, отсутствие скальных пород, неглубокое залегание водоносных слоев или наличие аналогичных скважин на соседних участках, то можно пробурить почву до источника воды и самостоятельно, не прибегая к помощи специалистов.

Из перечисленных методов наиболее подходящим для самостоятельной реализации является метод гидравлического бурения. Основными преимуществами метода являются:

  • малый размер бурильной установки;
  • отсутствие необходимости применения тяжелой спецтехники;
  • сохранение ландшафта прилегающей территории;
  • буровой раствор служит естественным охладителем для элементов буровой колонны, а также выполняет функцию шлифовки стенок скважины, дополнительно укрепляя их.

Устройство самодельной буровой установки

Методом гидробурения скважин своими руками возможно выполнение скважин глубиной не более 20 метров. Если такой глубины будет достаточно, пора задуматься о приобретении необходимого оборудования.

Оборудование для гидробурения

Оборудование для гидравлического бурения целесообразней взять в аренду, чем пытаться изготовить самому. Также такую установку можно купить и, выполняя аналогичные работы на участках соседей за оплату, окупить ее стоимость. В одном из наших прошлых уроков мы подробно описывали как бурить скважину своими руками посмотрите его еще раз при возникновении трудностей.

Оптимальным решением для самостоятельного использования является применения малогабаритной буровой установки .МБУ не применяется для бурения каменистых и скальных пород, но эффективно используется при гидробурении скважин своими руками на глиноземе или песчаных почвах. Принцип действия МБУ заключается в циркуляции бурового раствора и углублении скважины за счет вымывания почвы.

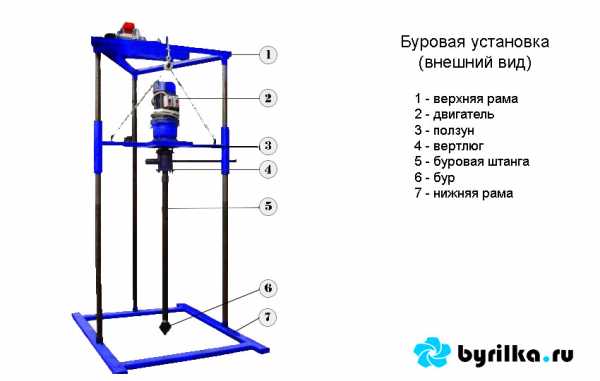

Основными элементами малогабаритной буровой установки являются:

  • Опорный каркас для бурильного оборудования – выполняется в виде разборной металлической рамы.
  • Электродвигатель реверсивный, оснащенный редуктором, – необходим для передачи буру крутящего момента.
  • Лебедка для поднятия бура.
  • Вертлюг – элемент установки, отвечающий за свободное вращение бура.
  • Буровые шланги для подачи воды к буру.
  • Бур – он необходим для преодоления плотных почвенных слоев и центрирования скважины. Бур в МБУ способен преодолеть небольшие камни размеров не больше футбольного мяча, впечатывая их в стенки скважины.
  • Блок управления МБУ.

Обычно при самостоятельной покупке МБУ приходится докупать мотопомпу, арендованные же установки предоставляются вместе с ней. Мотопомпа – необходимый элемент для обеспечения циркуляции воды или бурового раствора.

Основные этапы выполнения бурильных работ

  • Выяснение глубины залегания водоносного слоя. Сделать это можно в районных отделах геодезии или, в случае наличия скважин на соседних участках, у их собственников.
  • Выбор места расположения скважины на участке. Обычно это самая низкая его точка, но расположенная вдали от всех возможных источников загрязнения.
  • Сборка и установка буровой установки. Сборку выполняют в непосредственной близости от места гидробурения скважины своими руками и действуют четко соответствии с прилагаемой к установке инструкцией. Важно использовать уровень для установки корпуса буровой установки строго вертикально.

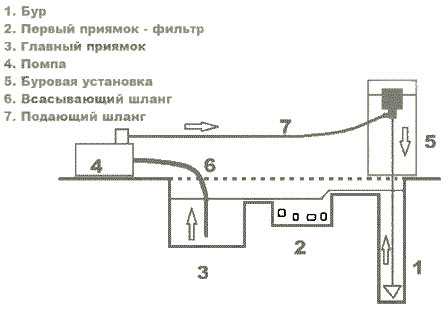

  • Организация приямков для поступления обратного бурового раствора. Для этого выкапывают две ямы приблизительным объемом в 1 куб.м каждая и соединяют их между собой канавкой. Одну из ям соединяют канавкой глубиной около 30 см с местом бурения, о время работы она будет служить отстойником для вымываемых пород. Породы, наполняя отстойник, будут вытеснять жидкость во второй приямок, который нужно изначально наполнить водой или буровым раствором (выбор зависит от типа почвы) и погрузить в него шланг от входного патрубка мотопомпы.
  • Шланг, идущий от мотопомпы, соединяют с вертлюгом.
  • С помощью блока управления запускают буровую установку, одновременно включают мотопомпу. По мере необходимости буровую колонну нужно наращивать буровыми штангами.
  • Бурение завершают после достижения водоносного слоя, когда количество почвы в обратном буровом растворе резко уменьшается.
  • Все элементы МБУ тщательно промывают.
  • Скважину после окончания бурения нужно промыть чистой водой и укрепить обсадными трубами.

В случае выполнения работ в соответствии с инструкцией к МБУ и изложенными рекомендациями гидробурение скважин своими руками не должно вызвать затруднений.

Видео инструкция по гидробурению скважины своими руками

Свежие публикации

Как пробурить скважину своими руками Делаем фильтр для скважины своими руками Технология возведения свайно ленточного фундамента своими руками Учимся устанавливать навесной потолок своими руками

Источники: http://kolodec.guru/scvazhiny/elementy/189-kak-sdelat-bur-dlya-skvazhiny, http://www.byrilka.ru/burovaya-svoimi-rukami, http://boldproject.ru/skvazhina/gidroburenie-skvazhin-svoimi-rukami.html

rusbyr.ru

гидравлический бур видео YouTube видео

...

6 лет назад

Гидробуры для любых экскаваторов и погрузчиков +7 906 228 33 39, (812) 3251314 www.sdms-piter.ru.

...

7 лет назад

Ручной универсальный гидравлический бур предназначен для бурения отверстий глубиной до 1,5м. и вкручивания...

...

2 лет назад

Установка забора Гранд Лайн в Спб 929 08 69.

...

5 лет назад

Бур Pazzaglia с максимальной глубиной 1,6 м Регулируемый наклон лево-право и вперед-назад на 30 ° Гидравлический...

...

2 лет назад

Всем здравствуйте. Сегодня, как мы и обещали, вы увидите завершение скважины начатой буриться вручную,...

...

2 лет назад

Гидравлический бур из высокопрочной стали применяется для бурения отверстий в земле. Используя гидробур...

...

3 лет назад

Земляной гидравлический бур предназначен для мягких и средних грунтов. Земляные работы ведутся двумя опер...

...

2 дн назад

Бурильно-крановая машина БКМ HOTOMI AUGER LS 1036 производит бурение технологических отверстий в грунте для устано...

...

5 лет назад

Мощный профессиональный мотобур с гидравлическим приводом. Управляется двумя операторами. Мобильная конс...

...

1 лет назад

Короткое видео демонстрирует устройство и принцип действия новой модели ручного фундаментного бура ТИСЭ....

...

3 лет назад

Установка ГНБ горизонтального гидравлического прокола в почве для бестраншейной прокладки труб и др....

...

2 лет назад

Бурение диаметром 200мм на глубину 1 метр, в сырой глине.

...

4 лет назад

Гидравлический мотобур Iron Mole Element, четырехтактный двигатель мощностью 11 или 15 л/с. Гидравлический мотобур...

...

4 лет назад

Бурение гидравлическим ямобуром Iron Mole М 15-450 в плотном суглинке. Диаметр шнека 350 мм, глубина бурения 3 м....

...

1 лет назад

http://www.instar-yug.ru/catalog/list.php?CID=1.

...

2 лет назад

НАУЧИСЬ БУРИТЬ СКВАЖИНЫ, НАПИШИ МНЕ В ЛИЧКУ -https://vk.com/id298882181 ПРОБУРИ СКВАЖИНУ САМОСТОЯТЕЛЬНО, ИНСТРУКЦ...

...

1 лет назад

Бур сделан для подвода воды. Общая длина 8,3 метра. Скорость бурения зависит от грунта, в сухой глине идёт...

...

1 лет назад

Сделал с того что было под рукой Болты покупал здесь https://vlad-west.net/g1379-bolti Пишите комментарии, мне интересны...

youtuberu.ru

гидравлический бур видео Видео

...

6 лет назад

Гидробуры для любых экскаваторов и погрузчиков +7 906 228 33 39, (812) 3251314 www.sdms-piter.ru.

...

7 лет назад

Ручной универсальный гидравлический бур предназначен для бурения отверстий глубиной до 1,5м. и вкручивания...

...

2 лет назад

Установка забора Гранд Лайн в Спб 929 08 69.

...

5 лет назад

Бур Pazzaglia с максимальной глубиной 1,6 м Регулируемый наклон лево-право и вперед-назад на 30 ° Гидравлический...

...

2 лет назад

Всем здравствуйте. Сегодня, как мы и обещали, вы увидите завершение скважины начатой буриться вручную,...

...

2 лет назад

Гидравлический бур из высокопрочной стали применяется для бурения отверстий в земле. Используя гидробур...

...

3 лет назад

Земляной гидравлический бур предназначен для мягких и средних грунтов. Земляные работы ведутся двумя опер...

...

2 дн назад

Бурильно-крановая машина БКМ HOTOMI AUGER LS 1036 производит бурение технологических отверстий в грунте для устано...

...

5 лет назад

Мощный профессиональный мотобур с гидравлическим приводом. Управляется двумя операторами. Мобильная конс...

...

1 лет назад

Короткое видео демонстрирует устройство и принцип действия новой модели ручного фундаментного бура ТИСЭ....

...

3 лет назад

Установка ГНБ горизонтального гидравлического прокола в почве для бестраншейной прокладки труб и др....

...

2 лет назад

Бурение диаметром 200мм на глубину 1 метр, в сырой глине.

...

4 лет назад

Гидравлический мотобур Iron Mole Element, четырехтактный двигатель мощностью 11 или 15 л/с. Гидравлический мотобур...

...

4 лет назад

Бурение гидравлическим ямобуром Iron Mole М 15-450 в плотном суглинке. Диаметр шнека 350 мм, глубина бурения 3 м....

...

1 лет назад

http://www.instar-yug.ru/catalog/list.php?CID=1.

...

2 лет назад

НАУЧИСЬ БУРИТЬ СКВАЖИНЫ, НАПИШИ МНЕ В ЛИЧКУ -https://vk.com/id298882181 ПРОБУРИ СКВАЖИНУ САМОСТОЯТЕЛЬНО, ИНСТРУКЦ...

...

1 лет назад

Бур сделан для подвода воды. Общая длина 8,3 метра. Скорость бурения зависит от грунта, в сухой глине идёт...

...

1 лет назад

Сделал с того что было под рукой Болты покупал здесь https://vlad-west.net/g1379-bolti Пишите комментарии, мне интересны...

videocameron.ru

гидробур | «PILEMASTER» Навесное оборудование

Гидробуры на экскаваторы

Гидравлические ямобуры — одно из наиболее популярных сменных навесных орудий для погрузчиков с бортовым поворотом, мини-экскаваторов, экскаваторов-погрузчиков и компактных фронтальных погрузчиков всех видов. Благодаря их простоте и надежности обычно не требуется большой квалификации, чтобы освоить работу с ними. Однако оператору нужно помнить несколько простых правил обслуживания и использования ямобуров, потому что при неправильной эксплуатации экономичность и производительность ямобура уменьшаются.

Поток в гидроконтуре, направление вращения. Прежде всего следует убедиться, что навесное оборудование совместимо с источником энергии: обеспечивается ли необходимый расход жидкости и давление в гидравлическом контуре, к которому подключается ямобур, чтобы он мог развить достаточную мощность. Далее, оператор должен убедиться, что оборудование подсоединено правильно. После того, как все РВД надежно подсоединены, следует включить машину и проверить, в правильном ли направлении вращается ямобур. Если шнек вращается неправильно, следует поменять местами РВД. В некоторых случаях бур может вращаться в правильном направлении даже если РВД подсоединены неправильно, однако производительност в таком случае будет гораздо хуже из-за высокого противодавления в гидроконтуре.

Техническое состояние бура. Перед тем, как начать бурение, оператор должен проверить состояние изнашивающихся деталей ямобура — забурника, зубьев, ножей, резцов и державок. Забурник или наконечник бура (как и следует из названия) располагаются на самом конце орудия. Именно он обеспечивает прямолинейное движение шнека в процессе бурения и поэтому должен быть в хорошем состоянии. К сожалению довольно часто у ямобуров, которые сдаются в аренду, забурник оказывается совершенно изношенным или, что еще хуже, вообще отсутствует. Использовать ямобур без забурника — то же самое, что пытаться просверлить стальную деталь сломанным сверлом. Ничто не направляет бур по прямой. Это не только значительно снижает производительность инструмента, но и увеличивает опасность травмирования оператора.

Следует убедиться, что ямобур оснащен соответствующими задаче зубьями — это еще один момент, который часто забывают при проведении техосмотра. От работы зуба (зубьев), расположенного в самом низу шнековой спирали, больше всего зависит качество бурения, ведь шнек предназначен для подачи разрыхленного грунта из ямы. Когда зуб (зубья) находится в хорошем состоянии, ямобур с высокой производительностью внедряется в практически любой грунт. Но если зуб изношен или вообще отсутствует, вся нагрузка по разрыхлению грунта переносится на спираль шнека, производительность резко уменьшается, а износ шнека возрастает.

В конструкции любого ямобура предусмотрен определенный допуск на износ. Рассмотрим, например, ямобур диаметром 200 мм. Когда зуб новый, этот ямобур бурит яму диаметром 240 мм. И благодаря этому легко извлекается из ямы. По мере износа зуба диаметр пробуриваемой ямы постепенно уменьшается до номинального диаметра спирали шнека (200 мм) и в конце концов бурить грунт начинает сам шнек, а не зуб. Далее шнек будет постепенно изнашиваться и принимать коническую форму. Когда износ зайдет далеко, ямобур не сможет бурить ямы — он будет застревать в грунте.

Эта проблема отмечается многими владельцами ямобуров и одна из причин этого — они не знают, как определить, насколько изношены забурник и зуб. Поэтому некоторые производители ямобуров разработали индикаторы износа, которые визуально показывают, когда упомянутые детали необходимо заменить.

Место работы. Когда агрегат готов к работе и оператор знает, что нужно делать, следует проверить место и проанализировать условия бурения. Во время работы ямобур может наткнуться на подземные коммуникации. Поэтому следует обязательно выяснить, имеется ли схема расположения подземных коммуникаций и свериться с ней.

Даже если на участке нет подземных кабелей или трубопроводов, в грунте могут находиться крупные камни, куски бетона или толстые корни деревьев, либо слои высокой плотности — например, сланец. Для преодоления подобных препятствий может потребоваться более высокая мощность бурения. Поэтому всегда следует знать пределы возможностей оборудования, которое вы используете. Если просто упорно снова и снова пытаться пробурить слишком тяжелый и плотный грунт буром, мощность которого недостаточна для этого, это не поможет вам выполнить работу, а только может привести к поломке агрегата.

Трава и другая растительность также может мешать работе ямобура — стебли забиваются в шнек и забурник и их следует удалять, чтобы увеличить производительность и экономичность бурения.

Обычно машина с ямобуром находится на одном уровне с поверхностью, в которой бурится яма. Если же машина находится на одном уровне, а бурение производится на другом, увеличивается опасность аварии, таких работ рекомендуется избегать. Если яму необходимо пробурить на склоне, машину следует надежно закрепить при помощи аутригеров или других приспособлений.

Процесс работы. Существует неправильное мнение, что лучший способ бурения отверстий большого диаметра — это сначала пробурить буром малого диаметра, а затем расширить яму буром большого диаметра. В действительности же такой метод не позволит забурнику поддерживать точное направление движения бура большого диаметра при расширении отверстия. К тому же, такая технология неэкономична и может привести к поломке оборудования.

Оператор должен быть очень осторожен и не подавать бур вперед слишком сильно, так как в результате может быть повреждено гидравлическое оборудование, поскольку оно и так работает с высокой нагрузкой. Во время бурения отверстий ямобур всегда работает в режиме высокой мощности. В процессе этого выделяется тепло. Если бур застревает, а оператор пытается заставить машину продолжать бурение, тепла выделяется все больше и в конце концов работу придется прекратить. По мере нагрева вязкость гидравлической жидкости уменьшается и из-за этого возрастает вероятность того, что гидронасос или гидромотор выйдут из строя раньше времени.

После того, как яма успешно пробурена, оператор должен решить, как извлечь бур из земли. Чтобы на дне ямы осталось как можно меньше разрыхленной земли, оператор должен остановить вращение бура прежде, чем начнет извлекать его из ямы. С другой стороны, бур будет выниматься с меньшим усилием, если оставить его вращаться с небольшой скоростью. В конечном счете, способ извлечения бура из ямы зависит от опыта и предпочтений оператора.

***

Эти рекомендации так же просты, как и само оборудование. Придерживаясь их вы можете достичь максимальной производительности и экономичности при эксплуатации сменной навесной буровой установки и избежать нежелательных простоев оборудования.

blog.pilemaster.ru

гидравлический бур Видео

6 г. назад

Гидробуры для любых экскаваторов и погрузчиков +7 906 228 33 39, (812) 3251314 www.sdms-piter.ru.

7 г. назад

Ручной универсальный гидравлический бур предназначен для бурения отверстий глубиной до 1,5м. и вкручивания...

2 г. назад

Установка забора Гранд Лайн в Спб 929 08 69.

5 г. назад

Бур Pazzaglia с максимальной глубиной 1,6 м Регулируемый наклон лево-право и вперед-назад на 30 ° Гидравлический...

2 г. назад

Всем здравствуйте. Сегодня, как мы и обещали, вы увидите завершение скважины начатой буриться вручную,...

2 г. назад

Гидравлический бур из высокопрочной стали применяется для бурения отверстий в земле. Используя гидробур...

3 г. назад

Земляной гидравлический бур предназначен для мягких и средних грунтов. Земляные работы ведутся двумя опер...

5 г. назад

Мощный профессиональный мотобур с гидравлическим приводом. Управляется двумя операторами. Мобильная конс...

1 г. назад

Короткое видео демонстрирует устройство и принцип действия новой модели ручного фундаментного бура ТИСЭ....

2 дн. назад

Бурильно-крановая машина БКМ HOTOMI AUGER LS 1036 производит бурение технологических отверстий в грунте для устано...

3 г. назад

Установка ГНБ горизонтального гидравлического прокола в почве для бестраншейной прокладки труб и др....

2 г. назад

Бурение диаметром 200мм на глубину 1 метр, в сырой глине.

4 г. назад

Гидравлический мотобур Iron Mole Element, четырехтактный двигатель мощностью 11 или 15 л/с. Гидравлический мотобур...

2 г. назад

НАУЧИСЬ БУРИТЬ СКВАЖИНЫ, НАПИШИ МНЕ В ЛИЧКУ -https://vk.com/id298882181 ПРОБУРИ СКВАЖИНУ САМОСТОЯТЕЛЬНО, ИНСТРУКЦ...

4 г. назад

Бурение гидравлическим ямобуром Iron Mole М 15-450 в плотном суглинке. Диаметр шнека 350 мм, глубина бурения 3 м....

1 г. назад

http://www.instar-yug.ru/catalog/list.php?CID=1.

1 г. назад

Сделал с того что было под рукой Болты покупал здесь https://vlad-west.net/g1379-bolti Пишите комментарии, мне интересны...

turprikol.com
