Гидравлическая схема ек 14 – -14 (. 9 ) |

Персональный сайт - Гидрораспределитель ЕК-12, ЕК-14



Гидрораспределитель ЕК-12, ЕК-14 (ГР-520)





Рис. 1. Гидрораспределитель ЕК-12, ЕК-14 (ГР-520)

1 - плита; 4, 13 - напорно-сливные секции; 2, 3, 6, 10, 11, 12, 14, 15 - рабочие секции; 7 - штуцер; 8 - болт; 9 - шайба; 16 - пристыкованный блок клапанов “ИЛИ”; 17 - вмонтированный клапан “ИЛИ”; 18 - обратный клапан.

На экскаваторе ЕК-12, ЕК-14 установлен 10-ти золотниковый гидрораспределитель ГР-520 (рис. 1), состоящий из общей плиты 1, на которую монтируются 10 секций. Из них: две центральные секции - напорно-сливные (4, 13), восемь секций - рабочие (2,3,6,10,11,12,14,15).

В корпусе плиты 1 предусмотрены коммутационные силовые линии и линии гидроуправления с вмонтированными 17 и пристыкованными 16 клапанами «ИЛИ», обеспечивающими управление золотниками. Через плиту также осуществляется слив рабочей жидкости от исполнительных гидромоторов.

В напорном канале в плите в местах подвода жидкости к рабочим секциям стрелы, рукояти, ковша и поворота платформы встроены обратные клапаны 18 (рис. 1), которые препятствуют обратному потоку рабочей жидкости при включении и под действием реактивной нагрузки.

Напорно-сливные секции гидрораспределителя ЕК-12, ЕК-14 (ГР-520) предназначены для подвода рабочей жидкости от 2-х регулируемых насосов насосной установки к напорным каналам в плите.

На схеме гидрораспределителя ЕК-12, ЕК-14 (ГР-520) (рис. 2) вмонтированные в плиту клапаны «ИЛИ» обозначены звездочкой.

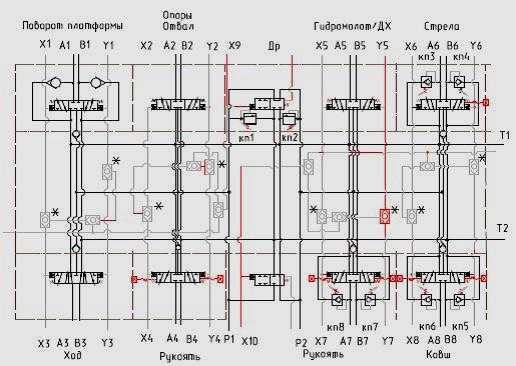

Рис. 2. Схема гидравлическая гидрораспределителя ЕК-12, ЕК-14 (ГР-520)

Р - подвод, А и В - отводы, X и Y – линии управления, Т – слив, Др – дренаж.



Рис. 3. Клапан «ИЛИ»

1 - корпус; 2, 5 - кольца; 3, 6 - втулка; 4 - заглушка; 7 - шарик; 8 - шайба; 9 - штуцер.



Каждая из напорно-сливных секций состоит из корпусов 1 (рис. 36), двухпозиционного золотника 2, регулировочной 3 и возвратной 4 пружин и двух крышек 5 и 6. В отверстие одной крышки подводится давление управления, а другая соединена со сливом. В корпус одной из напорно-сливных секций установлены предохранительные клапаны 10 и 11 (рис. 3) непрямого действия, предназначенные для ограничения давления в насосе от исполнительных механизмов.

Рабочие секции предназначены для направления одного или двух потоков рабочей жидкости к исполнительным органам.

Рабочие секции состоят из чугунных корпусов 14, 17 и 18 (рис. 4), трехпозиционных золотников 15 и 16, пружин 3 и 4, крышек 5 и 6.

Конструкция золотника 15 в секции механизма хода обеспечивает в нейтральной позиции соединение рабочих отводов со сливом, в остальных рабочих секциях в нейтральной позиции золотника 16 рабочие отводы заперты.



Рис. 4. Секции гидрораспределителя ЕК-12, ЕК-14 (ГР-520)

1, 14, 17, 18 - корпус; 2, 15, 16 - золотники; 3, 4 - пружины; 5, 6 - крышки; 10, 11 - предохранительные клапаны; 19 - предохранительно-подпиточный клапан; 20 - подпиточный клапан; 21 - ограничитель хода золотника.

Конструкция предохранительного клапана показана на рис. 5.

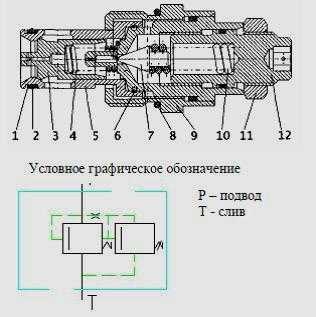

Рис. 5. Клапан предохранительный

1 - кольцо защитное; 2, 8 - кольцо резиновое; 3, 7 - клапан; 4, 10 - пружина; 5, 9 - втулка; 6 - кольцо; 11 - гайка; 12 - винт регулировочный.

Возврат золотников в нейтральную позицию осуществляется двумя пружинами 3 и 4, размещенными в длинной крышке. Внешняя пружина служит для установки золотника точно в нейтральную позицию, внутренняя (пропорциональная) при нейтральной позиции золотника имеет осевой зазор 3 мм.

В секциях стрелы, рукояти и ковша установлены предохранительно-подпиточные клапаны 19, а в секциях механизма поворота платформы - подпиточные клапаны 20. Конструкции предохранительно-подпиточного и подпиточного клапанов показаны на рис. 6.



Рис. 6. Клапан предохранительно-подпиточный

1, 5, 7 - кольцо защитное; 2 - кольцо;  3, 4, 6, 17 - кольцо резиновое; 8 - гайка; 9, 13 - пружина; 10 - винт регулировочный; 11, 16 - втулка; 12, 14, 15 - клапан.

В крышках рабочих секций стрелы, рукояти и ковша установлены ограничители хода золотника 21, с помощью которых можно изменять проходное сечение магистрали, а, следовательно, можно регулировать скорость движения рабочих органов.

Регулировка  скорости подворота рукояти ограничителями хода золотника секций рукояти гидрораспределителя ГР-520 производится следующем образом:

- установить средние обороты двигателя (1500…1700 об/мин), рычаг управления подачей топлива – в среднем положении;

- завернуть шпильки ограничителя хода золотника на больших крышках секций рукояти и добавки рукояти так, чтобы они выступали от гайки на 5 мм;

- попеременно, производя подворот рукояти из крайнего верхнего положения, при полном включении рукоятки блока управления, заворачивая или выворачивая шпильки на обеих секциях рукояти одновременно не более чем на ¼ оборота за один раз, добиться такой скорости поворота, при которой рукоять перестанет останавливаться в вертикальном положении и совершать колебания, а будет равномерно двигаться из крайнего верхнего до крайнего нижнего положения.

Гидpоpаспpеделитель ЕК-12, ЕК-14 (ГР-520) pаботает следующим обpазом. Рабочая жидкость от двух насосов (pис. 2) подводится к напоpному золотнику. Пpи нейтpальной позиции всех золотников pабочая жидкость от подвода Р1 пpоходит чеpез коpпус напоpного золотника, чеpез плиту, чеpез пеpеливной золотник, чеpез плиту, чеpез напоpный золотник на слив Т2, а от подвода Р2 - чеpез напоpный золотник, чеpез плиту - на слив Т2 и объединяется с потоком от Р1. Пpи включении pабочих золотников: ход, отвал, повоpот платфоpмы, pукоять - включается пеpеливной золотник и отсоединяет поток Р2, таким обpазом pаботает только один поток Р1. Пpи включении pабочих золотников: добавка хода, стpела, pукоять, ковш - включается напоpный золотник и обеспечивает объединение потоков Р1 и Р2 к pабочим золотникам.



Гидрораспределитель ЭО-3323А.07.21.010



Распределитель гидроуправления – двухпозиционный, состоит из золотника 5, тарелки 7, пружины 8, корпуса 10, штуцеров 1 и 2, уплотнительных колец 4, 6, 11 и крышек 3 и 9.

При подаче давления управления под торец золотника 5 через штуцер 1 (отверстие В) золотник перемещается, перекрывая отводы А и Б. При этом отводы А1 и Б1 соединяются с отводом С.

При отсутствии давления пружина 8 возвращает золотник 5 в исходное положение, объединяя линии А с А1 и Б с Б1.



Рис. 7. Гидрораспределитель ЭО-3323

1, 2 - штуцер; 3, 9 - крышка; 4, 6, 11 - кольцо; 5 - золотник; 7 - тарелка; 8 - пружина; 10 - корпус; 12 - заглушка



spectranstex.narod.ru

Гидрораспределитель ГР-520 ЕК-14, ЕК-12 ГР 520-314.02.520.00 ЕКА-14, ЕКА-18 ПО ЦЕНАМ ЗАВОДА – Гидрораспределитель ГР-520 ЕК-14, ЕК-12 ГР 520-314.02.520.00 ЕКА-14, ЕКА-18 в наличии со склада Гидрооборудование LEO Насос, Педролло – PEDROLLO Дилер, PERMCO Официальный сайт – Пневмооборудование Каталог, Фото, схема, паспорт, характеристики, инструкция, изготовитель, завод, производитель

Рис. 16. Гидрораспределитель ЕК-12, ЕК-14 (ГР-520)

1 ― плита; 4, 13 ― напорно-сливные секции; 2, 3, 6, 10, 11, 12, 14, 15 ― рабочие секции; 7 ― штуцер; 8 ― болт; 9 ― шайба; 16 ― пристыкованный блок клапанов “ИЛИ”; 17 ― вмонтированный клапан “ИЛИ”; 18 ― обратный клапан.

На экскаваторе ЕК-12, ЕК-14 установлен 10-ти золотниковый гидрораспределитель ГР-520 (рис. 16), состоящий из общей плиты 1, на которую монтируются 10 секций. Из них: две центральные секции ― напорно-сливные (4, 13), восемь секций ― рабочие (2,3,6,10,11,12,14,15).

В корпусе плиты 1 предусмотрены коммутационные силовые линии и линии гидроуправления с вмонтированными 17 и пристыкованными 16 клапанами «ИЛИ», обеспечивающими управление золотниками. Через плиту также осуществляется слив рабочей жидкости от исполнительных гидромоторов.

В напорном канале в плите в местах подвода жидкости к рабочим секциям стрелы, рукояти, ковша и поворота платформы встроены обратные клапаны 18 (рис. 16), которые препятствуют обратному потоку рабочей жидкости при включении и под действием реактивной нагрузки.

Напорно-сливные секции гидрораспределителя ЕК-12, ЕК-14 (ГР-520) предназначены для подвода рабочей жидкости от 2-х регулируемых насосов насосной установки к напорным каналам в плите.

На схеме гидрораспределителя ЕК-12, ЕК-14 (ГР-520) (рис. 17) вмонтированные в плиту клапаны «ИЛИ» обозначены звездочкой.

Рис. 17. Схема гидравлическая гидрораспределителя ЕК-12, ЕК-14 (ГР-520)

Р ― подвод, А и В ― отводы, X и Y – линии управления, Т – слив, Др – дренаж.

Рис. 18. Клапан «ИЛИ»

1 ― корпус; 2, 5 ― кольца; 3, 6 ― втулка; 4 ― заглушка; 7 ― шарик; 8 ― шайба; 9 -штуцер.

Каждая из напорно-сливных секций состоит из корпусов 1, двухпозиционного золотника 2, регулировочной 3 и возвратной 4 пружин и двух крышек 5 и 6. В отверстие одной крышки подводится давление управления, а другая соединена со сливом. В корпус одной из напорно-сливных секций установлены предохранительные клапаны 10 и 11 (рис. 16) непрямого действия, предназначенные для ограничения давления в насосе от исполнительных механизмов.

Рабочие секции предназначены для направления одного или двух потоков рабочей жидкости к исполнительным органам.

Рабочие секции состоят из чугунных корпусов 14, 17 и 18 (рис. 19), трехпозиционных золотников 15 и 16, пружин 3 и 4, крышек 5 и 6.

Конструкция золотника 15 в секции механизма хода обеспечивает в нейтральной позиции соединение рабочих отводов со сливом, в остальных рабочих секциях в нейтральной позиции золотника 16 рабочие отводы заперты.

Рис. 19. Секции гидрораспределителя ЕК-12, ЕК-14 (ГР-520)

1, 14, 17, 18 ― корпус; 2, 15, 16 ― золотники; 3, 4 ― пружины; 5, 6 ― крышки; 10, 11 ― предохранительные клапаны; 19 ― предохранительно-подпиточный клапан; 20 ― подпиточный клапан; 21 ― ограничитель хода золотника.

Конструкция предохранительного клапана показана на рис. 20.

Рис. 20. Клапан предохранительный

1 ― кольцо защитное; 2, 8 ― кольцо резиновое; 3, 7 ― клапан; 4, 10 ― пружина; 5, 9 ― втулка; 6 ― кольцо; 11 ― гайка; 12 ― винт регулировочный.

Возврат золотников в нейтральную позицию осуществляется двумя пружинами 3 и 4, размещенными в длинной крышке. Внешняя пружина служит для установки золотника точно в нейтральную позицию, внутренняя (пропорциональная) при нейтральной позиции золотника имеет осевой зазор 3 мм.

В секциях стрелы, рукояти и ковша установлены предохранительно-подпиточные клапаны 19, а в секциях механизма поворота платформы ― подпиточные клапаны 20. Конструкции предохранительно-подпиточного и подпиточного клапанов показаны на рис. 21.

Рис. 21. Клапан предохранительно-подпиточный

1, 5, 7 ― кольцо защитное; 2 ― кольцо; 3, 4, 6, 17 ― кольцо резиновое; 8 ― гайка; 9, 13 ― пружина; 10 ― винт регулировочный; 11, 16 ― втулка; 12, 14, 15 ― клапан.

В крышках рабочих секций стрелы, рукояти и ковша установлены ограничители хода золотника 21, с помощью которых можно изменять проходное сечение магистрали, а, следовательно, можно регулировать скорость движения рабочих органов.

Регулировка скорости подворота рукояти ограничителями хода золотника секций рукояти гидрораспределителя ГР-520 производится следующем образом:

― установить средние обороты двигателя (1500…1700 об/мин), рычаг управления подачей топлива – в среднем положении;

― завернуть шпильки ограничителя хода золотника на больших крышках секций рукояти и добавки рукояти так, чтобы они выступали от гайки на 5 мм;

― попеременно, производя подворот рукояти из крайнего верхнего положения, при полном включении рукоятки блока управления, заворачивая или выворачивая шпильки на обеих секциях рукояти одновременно не более чем на ¼ оборота за один раз, добиться такой скорости поворота, при которой рукоять перестанет останавливаться в вертикальном положении и совершать колебания, а будет равномерно двигаться из крайнего верхнего до крайнего нижнего положения.

Гидpоpаспpеделитель ЕК-12, ЕК-14 (ГР-520) pаботает следующим обpазом. Рабочая жидкость от двух насосов (pис. 17) подводится к напоpному золотнику.

Пpи нейтpальной позиции всех золотников pабочая жидкость от подвода Р1 пpоходит чеpез коpпус напоpного золотника, чеpез плиту, чеpез пеpеливной золотник, чеpез плиту, чеpез напоpный золотник на слив Т2, а от подвода Р2 ― чеpез напоpный золотник, чеpез плиту ― на слив Т2 и объединяется с потоком от Р1.

Пpи включении pабочих золотников: ход, отвал, повоpот платфоpмы, pукоять ― включается пеpеливной золотник и отсоединяет поток Р2, таким обpазом pаботает только один поток Р1. Пpи включении pабочих золотников: добавка хода, стpела, pукоять, ковш ― включается напоpный золотник и обеспечивает объединение потоков Р1 и Р2 к pабочим золотникам.

Гидрораспределитель ЭО-3323А.07.21.010

Распределитель гидроуправления – двухпозиционный, состоит из золотника 5, тарелки 7, пружины 8, корпуса 10, штуцеров 1 и 2, уплотнительных колец 4, 6, 11 и крышек 3 и 9.

При подаче давления управления под торец золотника 5 через штуцер 1 (отверстие В) золотник перемещается, перекрывая отводы А и Б. При этом отводы А1 и Б1 соединяются с отводом С.

При отсутствии давления пружина 8 возвращает золотник 5 в исходное положение, объединяя линии А с А1 и Б с Б1.

Рис. 22. Гидрораспределитель ЭО-3323

1, 2 ― штуцер; 3, 9 ― крышка; 4, 6, 11 ― кольцо; 5 ― золотник; 7 ― тарелка; 8 ― пружина; 10 ― корпус; 12 ― заглушка

gidro-kom.com

Гидрораспределитель ГР-520 экскаватора ЕК-14, ЕК-12. Статьи компании «ООО Гидро-Максимум»

Рис. 16. Гидрораспределитель ЕК-12, ЕК-14 (ГР-520)

1 - плита; 4, 13 - напорно-сливные секции; 2, 3, 6, 10, 11, 12, 14, 15 - рабочие секции; 7 - штуцер; 8 - болт; 9 - шайба; 16 - пристыкованный блок клапанов “ИЛИ”; 17 - вмонтированный клапан “ИЛИ”; 18 - обратный клапан.

На экскаваторе ЕК-12, ЕК-14 установлен 10-ти золотниковый гидрораспределитель ГР-520 (рис. 16), состоящий из общей плиты 1, на которую монтируются 10 секций. Из них: две центральные секции - напорно-сливные (4, 13), восемь секций - рабочие (2,3,6,10,11,12,14,15).

В корпусе плиты 1 предусмотрены коммутационные силовые линии и линии гидроуправления с вмонтированными 17 и пристыкованными 16 клапанами «ИЛИ», обеспечивающими управление золотниками. Через плиту также осуществляется слив рабочей жидкости от исполнительных гидромоторов.

В напорном канале в плите в местах подвода жидкости к рабочим секциям стрелы, рукояти, ковша и поворота платформы встроены обратные клапаны 18 (рис. 16), которые препятствуют обратному потоку рабочей жидкости при включении и под действием реактивной нагрузки.

Напорно-сливные секции гидрораспределителя ЕК-12, ЕК-14 (ГР-520) предназначены для подвода рабочей жидкости от 2-х регулируемых насосов насосной установки к напорным каналам в плите.

На схеме гидрораспределителя ЕК-12, ЕК-14 (ГР-520) (рис. 17) вмонтированные в плиту клапаны «ИЛИ» обозначены звездочкой.

Рис. 17. Схема гидравлическая гидрораспределителя ЕК-12, ЕК-14 (ГР-520)

Р - подвод, А и В - отводы, X и Y – линии управления, Т – слив, Др – дренаж.

Рис. 18. Клапан «ИЛИ»

1 - корпус; 2, 5 - кольца; 3, 6 - втулка; 4 - заглушка; 7 - шарик; 8 - шайба; 9 -штуцер.

Каждая из напорно-сливных секций состоит из корпусов 1, двухпозиционного золотника 2, регулировочной 3 и возвратной 4 пружин и двух крышек 5 и 6. В отверстие одной крышки подводится давление управления, а другая соединена со сливом. В корпус одной из напорно-сливных секций установлены предохранительные клапаны 10 и 11 (рис. 16) непрямого действия, предназначенные для ограничения давления в насосе от исполнительных механизмов.

Рабочие секции предназначены для направления одного или двух потоков рабочей жидкости к исполнительным органам.

Рабочие секции состоят из чугунных корпусов 14, 17 и 18 (рис. 19), трехпозиционных золотников 15 и 16, пружин 3 и 4, крышек 5 и 6.

Конструкция золотника 15 в секции механизма хода обеспечивает в нейтральной позиции соединение рабочих отводов со сливом, в остальных рабочих секциях в нейтральной позиции золотника 16 рабочие отводы заперты.

Рис. 19. Секции гидрораспределителя ЕК-12, ЕК-14 (ГР-520)

1, 14, 17, 18 - корпус; 2, 15, 16 - золотники; 3, 4 - пружины; 5, 6 - крышки; 10, 11 - предохранительные клапаны; 19 - предохранительно-подпиточный клапан; 20 - подпиточный клапан; 21 - ограничитель хода золотника.

Конструкция предохранительного клапана показана на рис. 20.

Рис. 20. Клапан предохранительный

1 - кольцо защитное; 2, 8 - кольцо резиновое; 3, 7 - клапан; 4, 10 - пружина; 5, 9 - втулка; 6 - кольцо; 11 - гайка; 12 - винт регулировочный.

Возврат золотников в нейтральную позицию осуществляется двумя пружинами 3 и 4, размещенными в длинной крышке. Внешняя пружина служит для установки золотника точно в нейтральную позицию, внутренняя (пропорциональная) при нейтральной позиции золотника имеет осевой зазор 3 мм.

В секциях стрелы, рукояти и ковша установлены предохранительно-подпиточные клапаны 19, а в секциях механизма поворота платформы - подпиточные клапаны 20. Конструкции предохранительно-подпиточного и подпиточного клапанов показаны на рис. 21.

Рис. 21. Клапан предохранительно-подпиточный

1, 5, 7 - кольцо защитное; 2 - кольцо; 3, 4, 6, 17 - кольцо резиновое; 8 - гайка; 9, 13 - пружина; 10 - винт регулировочный; 11, 16 - втулка; 12, 14, 15 - клапан.

В крышках рабочих секций стрелы, рукояти и ковша установлены ограничители хода золотника 21, с помощью которых можно изменять проходное сечение магистрали, а, следовательно, можно регулировать скорость движения рабочих органов.

Регулировка скорости подворота рукояти ограничителями хода золотника секций рукояти гидрораспределителя ГР-520 производится следующем образом:

- установить средние обороты двигателя (1500…1700 об/мин), рычаг управления подачей топлива – в среднем положении;

- завернуть шпильки ограничителя хода золотника на больших крышках секций рукояти и добавки рукояти так, чтобы они выступали от гайки на 5 мм;

- попеременно, производя подворот рукояти из крайнего верхнего положения, при полном включении рукоятки блока управления, заворачивая или выворачивая шпильки на обеих секциях рукояти одновременно не более чем на ¼ оборота за один раз, добиться такой скорости поворота, при которой рукоять перестанет останавливаться в вертикальном положении и совершать колебания, а будет равномерно двигаться из крайнего верхнего до крайнего нижнего положения.

Гидpоpаспpеделитель ЕК-12, ЕК-14 (ГР-520) pаботает следующим обpазом. Рабочая жидкость от двух насосов (pис. 17) подводится к напоpному золотнику.

Пpи нейтpальной позиции всех золотников pабочая жидкость от подвода Р1 пpоходит чеpез коpпус напоpного золотника, чеpез плиту, чеpез пеpеливной золотник, чеpез плиту, чеpез напоpный золотник на слив Т2, а от подвода Р2 - чеpез напоpный золотник, чеpез плиту - на слив Т2 и объединяется с потоком от Р1.

Пpи включении pабочих золотников: ход, отвал, повоpот платфоpмы, pукоять - включается пеpеливной золотник и отсоединяет поток Р2, таким обpазом pаботает только один поток Р1. Пpи включении pабочих золотников: добавка хода, стpела, pукоять, ковш - включается напоpный золотник и обеспечивает объединение потоков Р1 и Р2 к pабочим золотникам.

Гидрораспределитель ЭО-3323А.07.21.010

Распределитель гидроуправления – двухпозиционный, состоит из золотника 5, тарелки 7, пружины 8, корпуса 10, штуцеров 1 и 2, уплотнительных колец 4, 6, 11 и крышек 3 и 9.

При подаче давления управления под торец золотника 5 через штуцер 1 (отверстие В) золотник перемещается, перекрывая отводы А и Б. При этом отводы А1 и Б1 соединяются с отводом С.

При отсутствии давления пружина 8 возвращает золотник 5 в исходное положение, объединяя линии А с А1 и Б с Б1.

Рис. 22. Гидрораспределитель ЭО-3323

1, 2 - штуцер; 3, 9 - крышка; 4, 6, 11 - кольцо; 5 - золотник; 7 - тарелка; 8 - пружина; 10 - корпус; 12 - заглушка

hydro-maximum.com.ua

Клапаны и гидроцилиндры экскаватора ЕК-14, ЕК-12 Твэкс

_______________________________________________________________________________________

Гидроклапан противообгонный ЕК-12, ЕК-14

Рис. 23. Гидроклапан противообгонный

1, 14 - болт; 2, 15 - шайба; 3, 13 - крышка; 4, 6 - кольцо; 5 - шарик; 7 - золотник; 8 - корпус;9, 11 - опора пружины; 10 -пружина; 12 - кольцо стопорное; 16 -
переливной клапан; 17 - заглушка.

Гидроклапан противообгонный входит в состав гидромотора хода немецкой фирмы «Bosch-Rexroth».

Блок переливных клапанов ЕК-12, ЕК-14

Блок переливных клапанов предназначен для защиты гидромотора поворотной платформы от перегрузок и снижения динамических нагрузок в начале движения и при остановке.

Рис. 24. Блок переливных клапанов

1 - кольцо; 2 - корпус; 3 – гидроклапан предохранительный; 4 - заглушка; 5 – штуцер.

Блок состоит из корпуса 2, двух штуцеров 5, двух заглушек 4 и двух предохранительных клапанов 3.

В случае повышения давления в напорной линии до давления настройки клапана указанные клапаны открываются и отводят рабочую жидкость из напорного канала в сливной канал гидрораспределителя и далее на слив в гидробак. После падения давления в напорной линии клапан закрывается.

Буксировочный кран ЕК-12, ЕК-14

Буксировочный кран ЕК-12, ЕК-14 устанавливается на фланце гидромотора механизма поворота с целью объединения полостей гидромотора на время буксировки экскаватора тягачом.

Для объединения полостей гидромотора ЕК-12, ЕК-14 необходимо вывернуть запорный винт 2 на два-три оборота, после чего законтрить его гайкой 1.

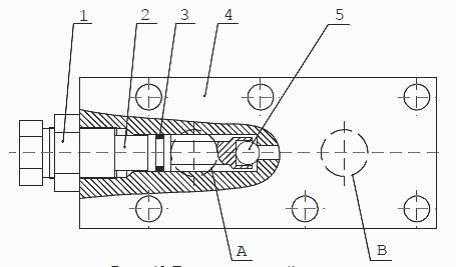

Рис. 25. Буксировочный кран ЕК-12, ЕК-14

А, В - отверстия крана, связанные с полостями гидромотора механизма поворота.

1 -гайка; 2 - запорный винт; 3 - уплотнительное кольцо; 4 - корпус; 5 - шарик.

Пневмогидравлический клапан ЕК-12, ЕК-14

Пневмогидравлический клапан ЕК-12, ЕК-14 применен в гидроприводе опор экскаватора в качестве двухпозиционного гидрораспределителя с пневмоуправлением. При отсутствии давления в линии пневмоуправления Х золотник 3 пружинами 2 и 4 устанавливается в положение, при котором гидравлические линии А и В соединены между собой. При подаче давления воздуха золотник 3 отсекает линию А от линии В.

Рис.26. Пневмогидравлический клапан

А, В - гидролинии; Х - линия пневмоуправления1 - втулка; 2, 4 - пружины; 3 - золотник; 5 - штуцера; 6, 9 - уплотнительные кольца; 7 - крышка; 8 - корпус; 10 - стакан; 11 - поршень; 12 - манжета.

Гидроцилиндры экскаватора ЕК-12, ЕК-14

На экскаваторе ЕК-12, ЕК-14 используются гидроцилиндры, различающиеся по конструкции, номинальному и максимально допустимому рабочему давлению, диаметрам штока и поршня, ходу поршня.

Все гидроцилиндры ЕК-12, ЕК-14 состоят из следующих основных частей: сварного корпуса, штока, поршня, передней крышки, уплотнительных устройств. Подвод рабочей жидкости осуществляется по трубопроводам, присоединяемых к корпусу цилиндров с помощью фланцевых или резьбовых соединений.

Поршень делит внутреннее пространство цилиндра на две не сообщающиеся между собой полости: поршневую и штоковую (стороны нахождения штока).

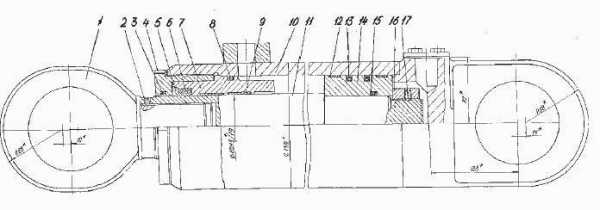

Рис. 27. Гидроцилиндр ЕК-12, ЕК-14

1 - проушина; 2, 17 - винты; 3 - грязесъемник, кольцо; 4 - гайка наружная; 5 - кольцо; 6 - манжета уплотнительная штока; 7 - букса; 8, 15 - кольцо защитное, кольцо; 9, 11 - опорно-направляющее кольцо; 10 - цилиндр; 11 - шток; 13 - уплотнение поршня; 14 - поршень; 16 - гайка.

Рис. 28. Гидроцилиндр ЕК-12, ЕК-14

1, 23 - штоки сварные; 2 - грязесъемник; 3 - гайка внутренняя; 4, 17, 24, 25 - кольца; 5 - винт; 6 - уплотнительная манжета штока; 7 - кольцо штока; 8, 20 - буксы; 9, 14, 18, 21 - кольца защитные; 10 - цилиндр сварной; 11 - поршень левый; 12 - кольцо поршня опорно направляющее; 13 - уплотнение поршня; 15 - поршень правый; 16 - гайка; 19 - манжета; 22, 26 - поршни.

В процессе работы одна полость гидроцилиндра соединяется с напорной, а другая - со сливной магистралью гидросистемы экскаватора. Под действием разницы давления рабочей жидкости в этих магистралях происходит движение штока.

Для установки гидроцилиндров на экскаватор ЕК-12, ЕК-14 в проушинах штока и корпуса устанавливаются шарнирные подшипники.

Дроссель с обратным клапаном ЕК-12, ЕК-14

Дроссель с обратным клапаном, установленный на трубопроводе механизма подъема рукояти, служит для ограничения скорости опускания рукояти.

Конструкция дросселя ЕК-12, ЕК-14 позволяет пропускать свободно поток через обратный клапан 2 от распределителя и ограничивать поток в обратном направлении. Изменением положения корпуса поворотного 3 относительно корпуса 1 устанавливается определенное сечение проходного отверстия, определяющее необходимую скорость опускания рукояти.

Рис. 29. Дроссель с обратным клапаном

1 – корпус; 2 – клапан; 3 – корпус поворотный; 4 – кольцо 060-065-30-2-3 ГОСТ 18829-73.

Гидравлический рулевой механизм ЕК-12, ЕК-14

Гидравлический рулевой механизм ЕК-12, ЕК-14 (гидроруль) служит для управления потоком рабочей жидкости и распределения его между гидроцилиндрами поворота.

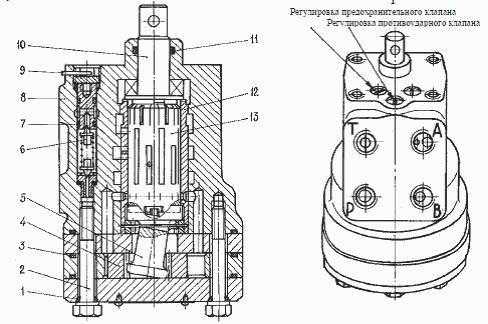

Рис.30. Гидроруль НДМ 80

В качестве гидроруля применяется насос-дозатор моноблочный НДМ 80-У250-8-У (рис. 30), который представляет собой сблокированный с насосом-мотором следящий гидрораспределитель. Входным сигналом для него является вращение рулевого колеса. Объем рабочей жидкости, подаваемой от
насоса-дозатора к гидроцилиндру поворота колес, пропорционален углу поворота рулевого колеса.

Гидроруль НДМ 80 выполнен:

- со встроенным усилителем потока - при работе без питающего насоса имеет уменьшенную подачу, равную номинальному рабочему объему, обеспечивая возможность управления экскаватором в аварийном режиме;

- «с открытым центром» - при отсутствии управляющего воздействия на рулевое колесо свободно пропускает рабочую жидкость от питающего насоса на слив;

- «без реакции» - воздействие дороги на колеса не передается на руль.

Гидроруль НДМ-80 экскаватора ЕК-12, ЕК-14 снабжен встроенными клапанами, которые выполняют следующие функции:

- предохранительный – защиту питающего насоса от перегрузки по давлению;

- обратный – предотвращение вытекания рабочей жидкости при обрыве трубопровода питания;

- противоударные – защиту гидросистемы от скачков давления в результате ударных воздействий дороги на колеса;

- противовакуумные – подпитку противоположной полости гидроцилиндра при срабатывании противоударного клапана и предотвращение кавитации.
