Фронтальный мини погрузчик МКСМ-800 | Технические характеристики, габариты, объем ковша, цена, фото

Мини-погрузчик МКСМ-800 — малогабаритная техника для использования на складах, в коммунальной и дорожной сфере. Основным назначением машины является использование для различных видов коммунальных работ в городской среде. Маневренность и небольшой размер техники также стали востребованными в строительстве.

Погрузчик МКСМ-800: технические характеристики

Погрузчик МКСМ-800 является продуктом российского производителя. На машинах устанавливаются двигатели двух марок. В зависимости от выбора мотора модель получает дополнительное буквенное обозначение. Фронтальный погрузчик МКСМ-800 с двигателем американского концерна Cummins получает маркировку МКСМ-800К. На машинах с немецкими двигателями HATZ устанавливается маркировка МКСМ-800Н. На обеих модификациях погрузчика МКСМ-800 объем ковша составляет 0,46 м3.

МКСМ-800К

В качестве силового агрегата использован мотор Cummins A2300. Тип двигателя — четырехтактный четырехцилиндровый дизель. Мотор оснащается системой жидкостного охлаждения. Номинальная мощность агрегата составляет 49 л.с./37 кВт. Для облегчения пуска в холодное время используется предпусковой двигатель автоматического типа. Удельный расход топлива равняется 220 г/кВт*ч. Топливный бак рассчитан на 55 л.

Рабочие характеристики
  • Грузоподъемность максимальная — 800 кг;
  • Скорость движения максимальная — 10 км/ч;
  • Сила тяги максимальная — 24 кН;
  • Минимальный радиус разворота с базовым ковшом — 2440 мм;
  • Максимальный угол разгрузки — 37 градусов;
  • Максимальная высота разгрузки с максимальным углом — 2410 мм;
  • Высота подвеса ковша максимальная — 3060 мм;
  • Преодолеваемый подъем — не менее 13 градусов;
  • Максимальный уклон при работе с грузом массой до 750 кг — не менее 10 градусов;
  • Максимальный уклон при работе с грузом массой более 750 кг, до 800 кг включительно — не менее 5 градусов;
  • Допустимый диапазон температур — -40 — +45 градусов.

Для обеспечения работы в различных климатических зонах в кабине погрузчика устанавливается автономный отопитель.

Погрузчик МКСМ-800: габаритные размеры
  • длина с основным ковшом — 3270 мм;
  • длина без ковша — 2480 мм;
  • ширина с шинами — 1680 мм;
  • колея — не более 1410 мм;
  • высота по кабине — 2065 мм;
  • высота по вентилятору-пылеотделителю — 2200 мм;
  • высота по проблесковому маяку — 2215 мм;
  • высота с поднятым ковшом, максимум — 3700 мм;
  • дорожный просвет — не менее 206 мм;
  • эксплуатационная масса — 2800 кг с погрешностью не более 2,5 %.

МКСМ-800Н

Версия погрузчика МКСМ-800 с маркировкой «Н» оснащается немецким двигателем HATZ модели 3M41. Это четырехтактный трехцилиндровый дизельный агрегат с воздушной системой охлаждения. Номинальная выдаваемая мощность мотора равняется 52,9 л.с./38,9 кВт. В дополнение к дизелю устанавливается автономный предпусковой агрегат. Топливный бак машины рассчитан на 55 литров. Удельный расход топлива не превышает 220 г/кВт*ч.

Рабочие характеристики
  • Грузоподъемность максимальная — 800 кг;
  • Скорость движения максимальная — 10 км/ч;
  • Сила тяги максимальная — 24 кН;
  • Минимальный радиус разворота с базовым ковшом — 2440 мм;
  • Максимальный угол разгрузки — 37 градусов;
  • Максимальная высота разгрузки с максимальным углом — 2410 мм;
  • Высота подвеса ковша максимальная — 3060 мм;
  • Преодолеваемый подъем — не менее 13 градусов;
  • Максимальный уклон при работе с грузом массой до 750 кг — не менее 10 градусов;
  • Максимальный уклон при работе с грузом массой более 750 кг, до 800 кг включительно — не менее 5 градусов;
  • Допустимый диапазон температур — -40 — +45 градусов.
Погрузчик МКСМ-800Н: габариты
  • длина с основным ковшом — 3270 мм;
  • длина без ковша — 2480 мм;
  • ширина с шинами — 1680 мм;
  • колея — не более 1410 мм;
  • высота по кабине — 2065 мм;
  • высота по вентилятору-пылеотделителю — 2200 мм;
  • высота по проблесковому маяку — 2215 мм;
  • высота с поднятым ковшом, максимум — 3700 мм;
  • дорожный просвет — не менее 206 мм;
  • эксплуатационная масса — 3100 кг с погрешностью не более 2,5 %.

МКСМ-800А-1

МКСМ-800А-1 отличается от погрузчика МКСМ-800К наличием дополнительного ковша со стрелой, который крепится к задней гидронавесной системе машины. За счет использования более тяжелого оборудования двигатель Cummins A2300 расходует 253 г/кВт*ч топлива, поэтому производитель установил на технику бак большего объема (75 л).

Модификация МКСМ-800А-1 выдерживает максимальную статическую опрокидывающую нагрузку, равную 16 000 Н. Управление гидрооборудованием осуществляется через механический привод. За счет использования длинной стрелы машина стала тяжелее. Эксплуатационная масса погрузчика достигает 3170 кг с максимальной погрешностью в 2,5 процента. Ширина погрузчика увеличилась до 1720 мм, колея — до 1450 мм. Дорожный просвет остался без изменений.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

Погрузчик МКСМ-800 – устройство и технические характеристики

Погрузчик МКСМ-800 – это многоцелевая специальная техника, которая используется на складах, строительных работах, в коммунальных хозяйствах. Функциональность погрузчика зависит от навесного оборудования.

Несмотря на огромные возможности, МКСМ-800 обладает маленькими габаритами, что позволяет перемещать погрузчик с объекта на объект на грузовом автомобиле и обеспечивает возможность бесперебойной работы в узких проходах складов. Погрузчик может попасть в помещение сквозь ворота размером 2.1 метра в высоту и 1.8 метра, а объемный гидропривод, дающий возможность независимо друг от друга бесступенчато изменять скорость вращения правой и левой коробок скоростей, может развернуть МКСМ-800 на месте, что делает его отличным помощником при работе на складе.

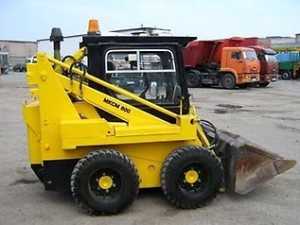

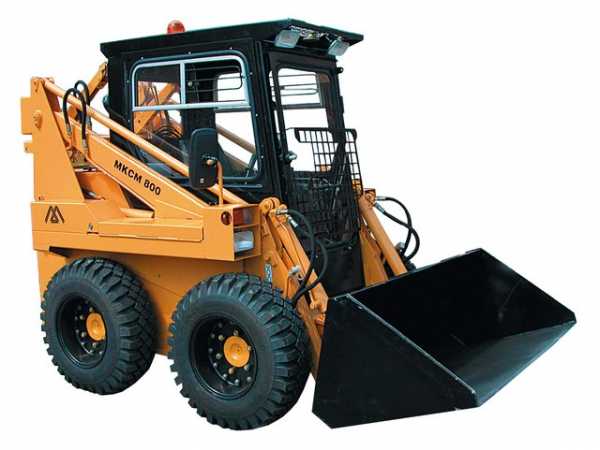

Фото погрузчика МКСМ-800

Конструкторы сделали все для комфорта водителя. Так в кабине погрузчика размещены две вешалки для верхней одежды, коробка с необходимым инструментом, а наличие форточек, отопления и теплоизоляции сохранит благоприятный температурный режим в любую погоду. Все главные узлы МКСМ-800 расположены в легкодоступных местах. К примеру, при необходимости профилактики или осмотра двигателя достаточно всего лишь открыть задний капот, а для этих же действий с гидросистемой достаточно всего лишь поднять и зафиксировать кабину.

В зависимости от модели погрузчик оборудуется различными двигателями. Если это мотор CUMMINS A2300, производства США, то он получает к названию модели «К» и называется МКСМ-800К. А когда устанавливают немецкий двигатель HATZ 3M41, то МКСМ-800Н. Для изменения функционального назначения погрузчика выпускается следующее навесное оборудование: грузовые вилы, снегоочистители, дорожные щетки, траншейный экскаватор, уборочная машина, грузовая стрела, оборудование для бурения, гусеницы и т.д.

Устройство погрузчика МКСМ-800

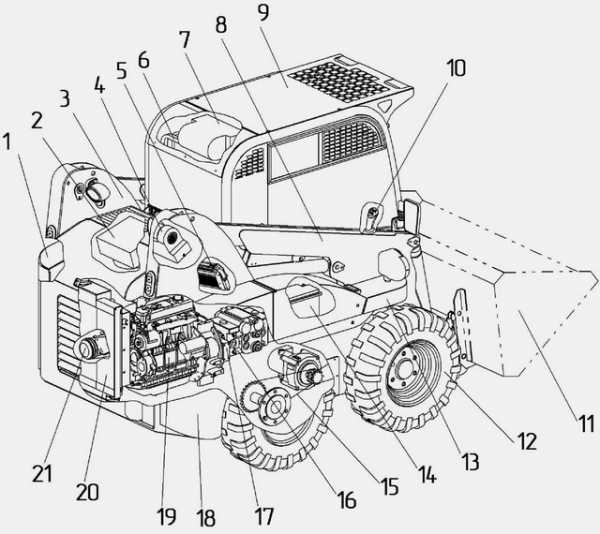

Устройство погрузчика МКСМ-800

1 – гидравлический бак; 2 – конденсатор; 3 – рама; 4 – отопитель кабины; 5 – блок электронного управления; 6 – фреоновые трубопроводы с ресивером; 7 – испаритель; 8 – стрела; 9 – кабина; 10 – джойстик электрического управления; 11 – ковш основной; 12 – колесо; 13 – крыло; 14 – аккумуляторная батарея; 15 – бортовая цепная передача; 16 – система гидравлическая; 17 – фрикционная муфта привода насосов; 18 – топливный бак; 19 – двигатель; 20 – радиаторный блок; 21 – компрессор кондиционера/

Габаритные размеры

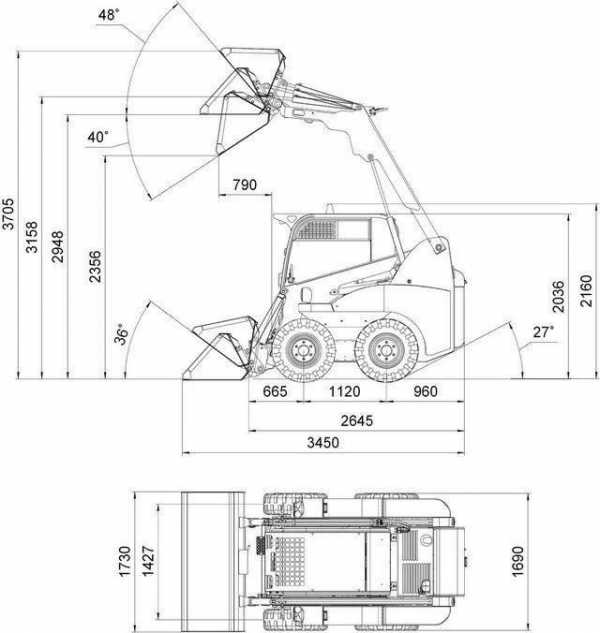

Габаритные размеры МКСМ-800

Кабина

Кабина является рабочим местом оператора. В ней сосредоточены все органы управления, системы индикации для обеспечения надлежащих условий труда оператора. Устанавливается на шасси 1 с помощью сайлентблоков 5 в передней части и конических опор 2 в задней части.

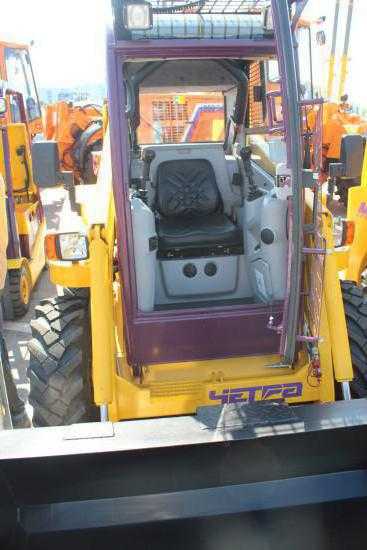

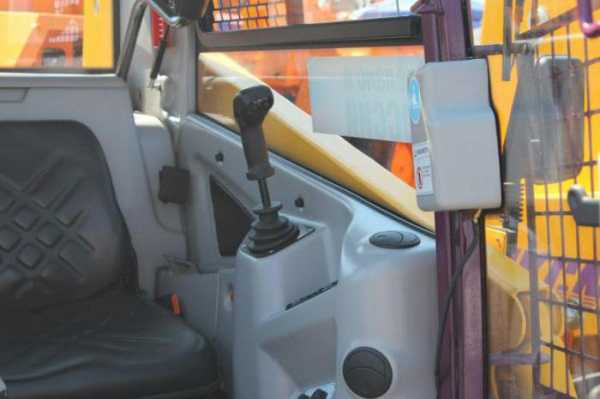

Кабина МКСМ-800

Органы управления

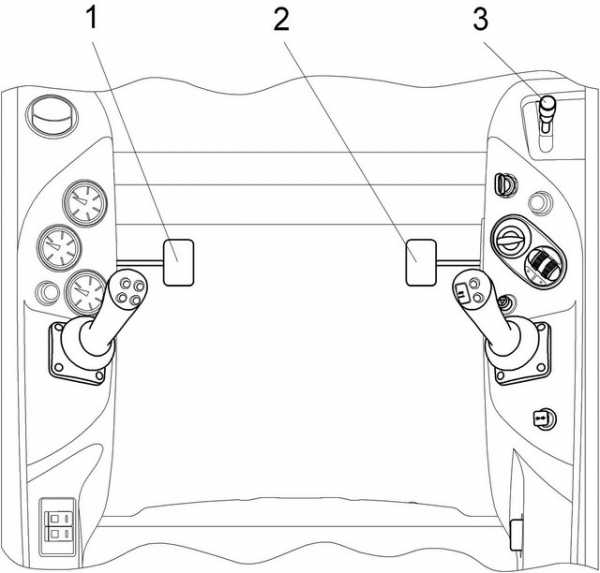

Органы управления МКСМ-800

1 – педаль управления фрикционной муфтой; 2 – педаль подачи топлива; 3 – рычаг подачи топлива.

Гидравлическая система

Гидравлическая система служит для привода рабочего оборудования машины, сменного
навесного оборудования и обеспечения движения машины. Гидросистема состоит из двух контуров:

— контура рабочего оборудования;

— контура ходового механизма.

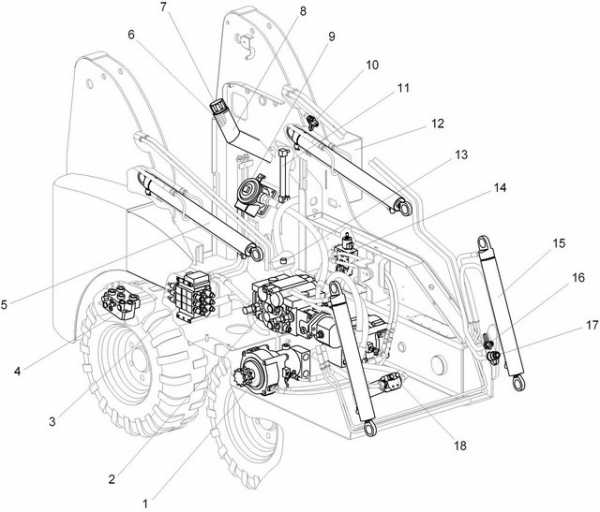

Гидравлическая система МКСМ-800

1 – гидромотор; 2 – гидронасос; 3 – гидрораспределитель; 4 – клапан выравнивания; 5 – гидроцилиндр стрелы; 6 – фильтр сетчатый; 7 – крышка заливной горловины; 8 – заливная горловина; 9 – фильтр сливной; 10, 16, 17 – быстроразъемное соединение; 11 – датчик уровня масла; 12 – бак гидравлический; 13 – пробка слива; 14 – клапан переключения скорости; 15 – гидроцилиндр ковша; 18 – фильтр напорный.

Технические характеристики погрузчика МКСМ-800

ОБЩИЕ ДАННЫЕ
ПАРАМЕТРМКСМ-800
Теоретический рабочий цикл погрузки ковшом, с, не более12
Эксплуатационная масса с основным ковшом, кг3245
Транспортная масса с основным ковшом, кг3100
Полная масса машины, кг4045
Давление гидравлической системы:
— ходовой, мПа
— рабочего оборудования, мПа

до 350
до 200

Производительность гидравлической системы:
— ходовой, л/мин
— рабочего оборудования, л/мин
— рабочего оборудования с дополн. насосом, л/мин

49
70
110

Максимальная скорость движения, км/ч, не менее18
Максимальная статическая опрокидывающая нагрузка, Н16000

ДВИГАТЕЛЬ

МаркаCummins А2300
Тип

дизельный, четырехтактный, четырехцилиндровый
с жидкостным охлаждением

Номинальная мощность при номинальной частоте вращения
коленчатого вала двигателя, кВт, (л.с.)
35,2 (48)
Удельный расход топлива при номинальной частоте вращения
коленчатого вала двигателя, г/кВт×ч (г/л.с.×ч)
253 (186)
Максимальная частота вращения коленчатого вала двигателя2800
Минимальная частота вращения коленчатого вала двигателя на
холостом ходу, об/мин
800

СИЛОВАЯ ПЕРЕДАЧА

Трансмиссия (Япония)цепная передача
Насосный агрегат  (1 шт.) пр-во EATON (США)558AK00085A
Гидромотор с тормозом и ведущей звездочкой (2шт.)
пр-во EATON (США)
ADT31M24AA 208A0C
Гидрораспределитель пр-во EATON (США)AR1708-097
Клапан выравнивания пр-во EATON (США)39055-XXX
Клапан переключения скорости пр-во EATON (США)HF54753-09
Клапан функции «High-Flow» пр-во EATON (США) –

КОЛЕСА

Шина10,0/75 – 15,3 Модель Ф-201 PR6 ТУ 2521-027-00148984-98
Размер ободов9,0 – 15,3
Давление воздуха в шинах, кПа (кгс/см2)240 ± 25 (2,4 ± 0,25)

Шины пригодны для работы на грунте с низкой несущей способностью

Электрооборудование

Напряжение  электрооборудования номинальное, В12
Заземленна корпусе
Аккумуляторная батарея (2 шт.)6СТ-90А или  6СТ-90АП
Напряжение, В12
Емкость, А.ч90
Генераторпоступает с двигателем
Номинальное напряжение, В14
Максимальный ток, А45
Стартерпоступает с двигателем
Мощность, кВт2,2
Напряжение, В12

СТЕКЛООЧИСТИТЕЛЬ

Мотор-редуктор электрический (2 шт.)476.3730
Омыватель электрический (2шт.)124.5208

ПРИБОРЫ ОСВЕЩЕНИЯ

Дорожная фара передняя

Левая (1 шт.)05.0895.0000 LH RHD
Правая (1 шт.)05.0894.0000 RH RHD
Левая (1 шт.)05.1101.000 LH
Правая (1 шт.)05.1102.000 RH
Рабочая фара задняя (1 шт.)05.1102.000 RH
ПлафонBAAF.453754.001

ПРИБОРЫ СВЕТОВОЙ И ДОРОЖНОЙ СИГНАЛИЗАЦИИ

Фонарь задний

Левый (1 шт.)02.1244.0000 LH
Правый (1 шт.)02.1245.0000 RH
Звуковой сигнальный прибор (2 шт.)201.3721-01
Сигнальный проблесковый маяк (1 шт.)«Агент-12У» АГ 11.000

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Счетчик времени наработкиСВН2-01-3.1
Реле давления масла гидросистемыK4-SP-C-F-3/10U/P1
Датчик температуры охлаждающей жидкости двигателя2М02В003
Приемник указателя температуры охлаждающей жидкости
двигателя
U06620028
Датчик давления масла двигателяпоступает с двигателем
Датчик указателя уровня топливаДТ7.3-900
Приемник указателя уровня топливаU06620021
Датчик температуры масла гидросистемы2М02В003
Приемник указателя температуры масла гидросистемыU06620035
Датчик загрязненности сливного масляного фильтра
гидросистемы
поступает с фильтром
Датчик загрязненности напорного масляного фильтра
гидросистемы
поступает с фильтром
Датчик уровня масла гидросистемыLVE 3

ОБЪЕМ ЗАПРАВЛЯЕМОЙ ЖИДКОСТИ ПО СИСТЕМАМ, л, не менее:

Система охлаждения12
Картер двигателя6,5
Топливный бак75
Гидравлическая система75
Бортовые редуктора2х9

Видео обзор погрузчика МКСМ-800

tpscom.ru

технические характеристики, особенности и отзывы :: SYL.ru

Компактный и практичный погрузчик МКСМ-800, технические характеристики которого рассмотрим далее, представляет собой универсальную машину, рассчитанную на использование в коммунальной, строительной и промышленной сферах. Он подходит для уборки мусора, снега, погрузки и разгрузки сыпучих материалов, рытья траншей, работы со штучным складским товаром.

Особенности

Курганский машзавод выпустил абсолютно новую технику под маркой МКСМ-800, технические характеристики которой перевернули представление о возможностях малого погрузчика. Официальным разработчиком машины является компания «ЧЕТРА». Рассматриваемая модель выполняет солидные объемы работ на узких и компактных строительных площадках.

Трактор проезжает через проемы шириной не менее 1,8 метра, высотой – свыше 2,1 м. Агрегат отличается высоким показателем производительности, скорости и универсальностью. С его помощью можно обустраивать ландшафты, пешеходные дорожки, тротуары, дороги.

Погрузчик востребован на отечественном и зарубежном рынке благодаря своей производительности, экономичности и компактности. Кроме того, техника отличается простотой в обслуживании и ремонте.

Погрузчик МКСМ-800: технические характеристики

Ниже приведены параметры рассматриваемой машины:

  • Эксплуатационный вес – 3,24 тонны.
  • Максимальное давление в ходовой и рабочей системе – 350/200 паскалей.
  • Предельный показатель скорости – от 18 до 20 километров в час.
  • Статическая нагрузка на опрокидывание по максимуму – шестнадцать тысяч ньютонов.
  • Трансмиссия – цепная передача.
  • Имеются в наличии клапаны выравнивания, переключения скорости и опции High-flow.
  • Стеклоочиститель с редукторным мотором и омывателем – две штуки.
  • Счетчик времени наработки.
  • Индикаторы давления масла и уровня горючего.
  • Датчики загрязненности масляного фильтра и уровня жидкости в гидравлической системе.
  • Бортовые редукторы – 2*9.
  • Световые элементы – 02/1244.000 LH/AH.
  • Проблесковый маячок – «Агент-12У».

Возможность подъема кабины и открывающийся капот обеспечивают доступ ко всем необходимым деталям и узлам. Демонтаж и установка запчастей отличаются максимальной простотой.

МКСМ-800: технические характеристики (двигатель)

На погрузчике, в зависимости от модификации, может быть установлена американская дизельная силовая установка Cummins либо немецкий мотор Hatz. Между собой они отличаются системой охлаждения и мощностью.

Ниже приведены параметры двигателя «Кумминс» для мини-трактора МКСМ-800, технические характеристики которого привлекательнее:

  • марка – А-2300;
  • тип – четырехтактный мотор с четырьмя цилиндрами и жидкостным охлаждением;
  • номинальная мощность – пятьдесят одна лошадиная сила;
  • средний показатель расхода топлива – 253 г/кВт;
  • максимальная частота оборотов коленчатого вала – 2800 вращений.

Кабина

Продолжим обзор МКСМ-800, технические характеристики которого отвечают всем отечественным стандартам, рабочим местом водителя. Кабина погрузчика изготовлена из цельнометаллического профиля, оснащена вклеенными стеклами и распашными форточками. Она представляет собой единый узел, оборудованный всеми необходимыми элементами управления, отвечает всем нормам безопасности и комфорта. В салоне имеется климатическая установка и детали индикации.

Каркас сделан с таким расчетом, чтобы защитить оператора от падающего груза или при опрокидывании. Оригинальные запасные части для кабины пользуются особым спросом, так как рассчитаны на различные механические воздействия и удары. Шумовая изоляция и защита от пыли обеспечиваются установкой современных отделочных материалов. Внутри салон оснащен практичными пластиковыми панелями, гармонично вписывающимися в общий интерьер.

Габаритные размеры

Мини-погрузчик МКСМ-800, технические характеристики которого слегка отличаются, в зависимости от модификации, имеет следующие габариты:

  • ширина колеи у стандартной модели и образца с индексом «А» – 1,41/1,45 метра;
  • длина/ширина/высота – 2,64/1,72/2,05 м;
  • масса – от 2,8 до 3,1 тонны.

Версия «А» в ремонте и обслуживании также отличается. Это связано с другой схемой размещения важных деталей в основных системах машины.

Навесное оборудование

Трактор МКСМ-800, технические характеристики которого рассмотрены выше, предназначен для использования различных навесных приспособлений. Среди них можно отметить следующее оборудование:

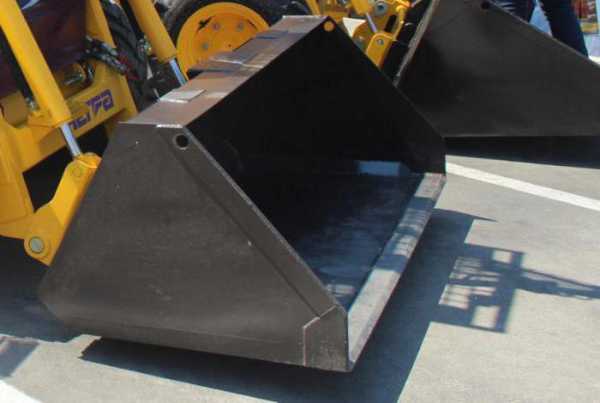

  1. Главный погрузочный ковш. Он предусмотрен на всех типах погрузчика, легко заменяется аналогичным карьерным вариантом либо бульдозерным отвалом.
  2. Ковшовый и траншейный экскаватор используется для выемки грунтового слоя при рытье небольших траншей и ям, а также позволяет подготовить место для укладки кабеля, труб и других коммуникационных элементов.
  3. Грузовые и прижимные вилы. Эти насадки пригодятся для складирования штабелируемых грузов в терминалах или на строительных площадках. Кроме того, это приспособление предназначено для вывоза и перемещения досок, веток, сена, соломы. Ширина захвата регулируется от двухсот тридцати до полутора тысяч миллиметров с возможностью подъема на три метра.
  4. Штырь и стрела предназначены для погрузки или транспортировки рулонных материалов, а также особо тяжелых грузов.
  5. Бур применяется для подготовки скважин глубиной до двух метров и диаметром 20-45 сантиметров.
  6. Уборочная машина и щетка. Эти элементы используются при очистке улиц с использованием воды или без нее.

Кроме того, погрузчик может оснащаться бункерным разбрасывателем, смесителем бетона, рыхлителем и некоторым другим навесным оборудованием.

Управление

Регулировка гидравлического оборудования выполняется посредством специальных контроллеров джойстикового типа. Они агрегируются с тросовым приводом и гидравликой при помощи электронного регулятора.

Общий блок управления представляет собой основной контроллер, который отвечает за маневренность погрузчика, подъем и опускание груза. Благодаря такой конструкции оператору потребуется приложить минимум усилий для работы с транспортом.

Преимущества

К плюсам рассматриваемой техники относятся такие аспекты:

  • погрузчик легко маневрирует и управляется на ограниченном пространстве;
  • агрегат имеет плавный ход и может выполнять различные манипуляции;
  • отличные у МКСМ-800 технические характеристики;
  • стекло в кабине выполнено из безопасного материала, не оставляющего острые кромки при разбивании;
  • место оператора максимально комфортно, приспособлено для удобного управления.

Также стоит отметить продуманную систему кондиционирования и обогрева, позволяющую эксплуатировать машину в любое время года.

Отзывы пользователей

Владельцы рассматриваемого погрузчика отмечают его экономичность, продуктивность и отличные показатели. Благодаря своим параметрам техника получила популярность не только на отечественном рынке, но и за рубежом.

Погрузчик МКСМ-800, технические характеристики, отзывы и рекомендации специалистов о котором позволяют причислить его к универсальным погрузочным средствам, неоднократно подтвердил свою работоспособность в строительной, коммунальной и сопутствующих им сферах. Учитывая, что разработчики продумали не только техническую сторону машины, но и безопасность водителя, можно с уверенностью сказать: мини-трактор является одним из лучших в своем классе.

Заключение

Мини-погрузчик МКСМ-800 стал настоящим прорывом в создании универсальных отечественных транспортных средств, ориентированных не только на погрузку и разгрузку материалов, но и приспособленных к уборке улиц, сельскохозяйственным работам и строительным операциям. Цена агрегата на порядок ниже, чем у зарубежных аналогов. При этом машина не уступает им по экономичности, функциональности и дизайнерскому оформлению.

www.syl.ru

Колесный погрузчик МКСМ-800 (технические характеристики)



Погрузчик МКСМ-800  обрел популярность на территории России, так как известен своей способностью выполнять разные задачи, своими небольшими размерами, несложными эксплуатацией и обслуживанием, а также разумной ценой и экономичностью в рабочем процессе. Производит эту машину наряду с другой гражданской и военной техникой один из самых больших российских производителей – Курганский машзавод.

Мини-погрузчик МСКМ-800 применяется во всех случаях, когда нужна сила и маневренность одновременно: в промышленных процессах и во время строительных работ, при погрузке или разгрузке, им пользуются коммунальные службы и различные хозяйства, вплоть до закрытых малогабаритных пространств.

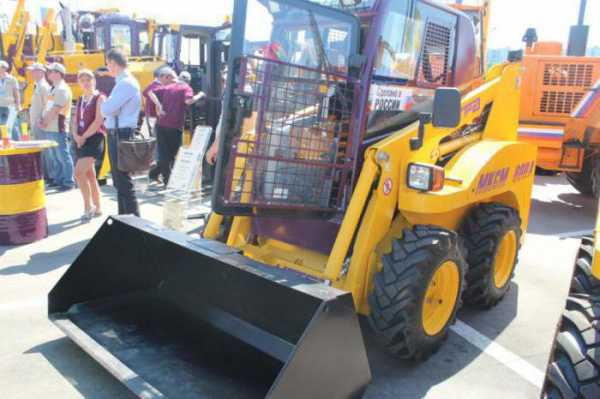

Четра мини-погрузчик МКСМ 800А

О малогабаритности и маневренности погрузчика МСКМ-800  стоит сказать отдельно, так как именно эти его качества особенно привлекательны при необходимости проводить работы в маленьких или крытых помещениях, где применение крупной техники невозможно или считается нерациональным.



МКСМ 800а с цепной передачей

Особенности

Как расшифровывается сокращение МКСМ? Это расшифровывается так: «Многоцелевая Коммунально-Строительная Машина». Входящее в название модели число 800 указывает на грузоподъемность, предельные возможности данной техники.

Кроме ковша, базовой погрузочной комплектации, на мини-погрузчик МКСМ можно установить около двадцати других приспособлений и вспомогательных деталей. Производится такая трансформация довольно быстро, новое оборудование подключается к гидросистеме машины и сразу готово к работе. За счет такого полного набора приспособлений этот мини-погрузчик и получил репутацию многофункциональной машины.



Мини-погрузчик МКСМ 800

Техника легко маневрирует и легко управляется, плавный ход, а также практически полный разворот вокруг своей оси машине обеспечивает объемный гидропривод и двух бортовые бесступенчатые редукторы.

Управление самой машиной, а также навесным погрузочным оснащением, производится водителем-оператором из кабины. В ней для осуществления управления расположены пара рычагов-джойстиков, оснащенных механическим и электрически приводом.

Операторская кабина предусмотрена для комфортной работы в разное время года и в разных условиях: практически круговой обзор позволяет оператору в рабочем процессе контролировать ситуацию вокруг, а отопление кабины и система кондиционирования в ней  делают машину годной для круглогодичного использования.



При плохих дорожных условиях (бездорожье, вязкая глубокая грязь, прочее) на колеса машины прямо сверху можно установить предусмотренные конструкцией резинометаллические гусеницы. Таким образом машина равномерно распределяет нагрузку на грунт и повышает свои тяговые и сцепные способности.

Небольшие размеры и вес этой модели погрузчика дают возможность в случае необходимости доставить его на место предстоящей работы с помощью другой крупногабаритной грузовой техники.



Технические параметры

Модель погрузчика МКСМ-800 является базовой моделью. На заводе-изготовителе выпускается несколько других «подвидов»: 800А, 800К,800Н и 800А-1. Отличаются они между собой различной мощностью двигателя (хотя все дизельные) и несколькими другими конструктивными и техническими особенностями.



Характеристики двигателя

Погрузчики МКСМ оснащены разными дизельными двигателями импортного производства США, Японии и Германии. Они разняться по мощности, имеют различную охлаждающую систему и разное количество цилиндров. Все эти различия определяют модификацию погрузчика.

Параметры Модификации МКСМ
800 800К 800Н 800А 800А-1
Тип двигателя дизель дизель дизель дизель дизель
Марка двигателя Cummins А2100 Cummins А2300 Hatz 3M41 Cummins А2300 Kubota V2403
Кол-во цилиндров 3 4 3 4 4
Вариант охлаждения жидкостный жидкостный воздушный жидкостный жидкостный
Мощность двигателя, кВт/л.с. 34/46,2 32,4/44 38,9/52,9 35,3/48 37,5/51

Эксплуатационные характеристики

Погрузчики МКСМ, независимо от подвида модели, имеют в арсенале ковш и обладают одинаковой грузоподъемностью, однако способ управления гидросистемой, скорость передвижения машины и тяговое усилие погрузчика разняться в зависимости от модификации.

Параметры

Модификации МКСМ

800 800k 800H 800A 800A-1
Макс. скорость передвижения, км/ч 10 18 12
Макс. вес подымаемого груза, тонн  0.8
Мах тяговое усилие, кН 24 21 28 25 27
Вместимость базового ковша, м3 0.46
Ширина базового ковша, см 173.0
Макс. высота разгрузки ковша, м 2.41
Макс. вылет стрелы, см 64.0
Привод механический электрический механический


Комплект шин

Виды навесного оборудования

Основной погрузочный ковш, которым оснащены все разновидности погрузчика МКСМ, легко заменяется любым другим навесным оборудованием, находящимся в арсенале этой мини-машины, а именно:

Карьерный ковш. Для работы с несыпучими и крупно зернистыми материалами (щебень, камни, строительных мусор и т .д.), и имеет объем ковша почти в 0,5 кубических метров и ширину 173 см. Оснащен на кромке специальными зубьями.

Бульдозерный поворотный отвал. Применяется для чистки зимних дорог от снега, площадок от мусора, для планирования почвы, заполнения и заравнивания ям. Его ширина 220 см.



Основной рабочий орган

Ковшовый экскаватор. Применяется для выемки грунтового слоя небольших размеров: траншей, ям, рвов, и т.п. Его вместительность 0,08 м. куб., поднимает на высоту 2 метра и углубляется на глубину 2,4 м.

Траншейный экскаватор. Имеет более узкую специализацию, чем предыдущий, и используется для выкапывания траншей, необходимых для прокладки кабеля, труб и прочих коммуникационных узлов. Прокапывает траншею с максимальной глубиной 1 м., ее ширина – 0,16 м, работает со скоростью 3,8 м/ч.

Грузовые вилы. Применяются во время складирования любых штабелируемых грузов, например, деревянных поддонов со строительными или другими грузами во время работы на складе, стройплощадке или в терминалах. Ширина захвата варьируется от 23 см. до более полутора метра, и поднимает на высоту 3,06 м.

Прижимные вилы. Используются для сбора, погрузки и локального перемещения габаритного и длинномерного мусора, например, строительные отходы (доски, брусы, прочее), ветки деревьев, тюки или стожки с сеном и соломой и т.п. Захватывают они 162 см. и поднимают на высоту 3,01 м.

Грузовой штырь. Используется для перемещения либо погрузки рулонных материалов: бумаги, проволоки, текстиля и т.д. Штырь 98 см в длину поднимается на 3 м высоту.

Грузовая стрела. С теми же техническими данными, что и штырь, используется погрузочно-разгрузочных работ, подъема или транспортировки особо тяжелых грузов (до 800 кг), для выполнения  задачи используется подъемный крюк.

Бурильное оборудование. Используется для бурения скважин в грунте, с различным диаметром и глубиной (20-40 см диаметром и до 2 м вглубь), которые могут использоваться вся самых разных работ: от озеленения участков до устройства фундаментов и опор.

Гидромолот. Применятся для дробления. Обладая силой удара 480 Дж, разбивает скалы и камни, бетонные плиты и старый асфальт, прочее.

Дорожная щетка. Уборка улиц. Бак содержит 200 л воды, а щетка захватывает 155 см поверхности.

Уборочная машина. Выполняет похожие функции, что и щетка, но без использования воды и с возможностью достигать труднодоступных мест, например, линию у бордюра, заборов и т.д. Захват участка во время уборки — 2 м.

Разбрасыватель с бункером. Применяется для посыпания скользких дрог. Объем бункера – 0,4 м. куб., разбрасывает на расстояние от 3-16 м.

Фрезерно-роторный снегоуборщик. Счищает и отбрасывает снежный покров с обрабатываемой поверхности. Захватывает 172 см и отбрасывает на расстояние 5 м.

Бетоносмеситель. Применяется для замешивания смесей из бетона прямо на стройплощадке. Объем – 250 л.

Рыхлитель. Используется во время посевных, при благоустройстве газонов, при планировании спрессованного грунта в качестве подготовки, и др.



Габаритные размеры и вес

Вес погрузчика МКСМ-800, а также его габаритные показатели практически одинаковы у всех модификаций. И только модель МКСМ-800А является исключением.

Параметры Модификации МКСМ
800 800K 800H 800A 800A-1
Ширина колеи, см 141.0 145.0 141.0
Дорожный просвет, см 20.6
Длина, см 248.0 264.5 248.0
Ширина, см 168.0 172.0 168.0
Высота, см 206.5 205.5 206.5
Общая масса, т 2.8 3.1 2.8

zinref.ru

Погрузчик МКСМ-800 технические характеристики

Погрузчик МКСМ-800 является достаточно популярной техникой на российском рынке. Данная техника активно используется во всех сферах коммунального хозяйства и производства, в частности погрузчики применяют для разгрузки-погрузки сыпучих материалов, поддонов, отдельных грузов и прочих вещей. По своему назначению МКСМ-800 является многоцелевой машиной, функционал которой изменяется в зависимости от конкретного установленного навесного оборудования. Завод производитель «Курганмашзавод» занимается разработкой и производством подобной техникой, в частности существует несколько вариантов данных погрузчиков.

Фронтальный погрузчик МКСМ-800

Современный мини погрузчик МКСМ-800 благодаря своим небольшим габаритным размерам, обладает очень хорошей маневренностью, которая позволяет работать с гораздо большими темпами, при этом не теряя комфортности. Узкая колея позволяет продвигаться там, где обычная строительная техника не имеет возможности проехать. Минимальная ширина прохода равна 2.1 метру.

В систему трансмиссии встроены специальные редукторы, с помощью которых погрузчик может плавно изменять скорость своего передвижения, попутно полностью сохраняя устойчивость перевозимого груза.

Особенности мини погрузчика

Стоит отметить, что мини погрузчик Мксм-800, благодаря модернизированной системе охлаждения и предварительного подогрева двигателя, может работать в очень широком диапазоне температур. Мотор не боится морозов или сильной жары, при этом расход топлива остается в пределах нормы. Для подъемного механизма используются качественные немецкие гидроцилиндры, с очень большим ресурсом работы, при условии, что нагрузки не будут превышать предельно допустимые нормы в паспорте. К основным особенностям моно отнести:

  • маленький размер;
  • маневренность;
  • небольшой расход топлива;
  • высокий уровень надежности;
  • комфорт;
  • работа в любую погоду.

Технические характеристики

У погрузчиков МКСМ-800 технические характеристики довольно разнообразны и могут изменяться в зависимости от конкретного установленного оборудования или двигателя. Заводом производителем предусмотрена установка разных типов двигателей, в частности серийно используются моторы CUMMINSA2300 США, а также HATZ 3M41 от немецкой фирмы. Соответственно в техническом паспорте техника маркируется с индексами 800К (с мотором из США) и 800Н (с моторами из Германии). Техническое описание фронтального погрузчика:

  • Мощность двигателя в модели CUMMINS A2300 составляет 44 л/с;
  • Тип двигателя – четырехтактный, дизельный с принудительным жидкостным охлаждением;
  • Грузоподъёмность – 800 кг;
  • Рекомендуемая скорость – 10 км/ч;
  • Скорость работы гидравлики – 75 л/мин;
  • Общая масса – 3022 кг;
  • Объем топливного бака – 75 литров;
  • Максимальное время работы на одном баке – около 8.5 часов;
  • Удельный расход дизельного топлива – около 253 грамм/час;
  • Объем главного ковша – 0.46 куб.;
  • Подъем стрелы – радиальный.

На МКСМ расположены крепежные места для установки дополнительного технического оборудования, в частности ковша, уборочного вала, траншейного экскаватора, грузовой стрелы и прочее.

Конструктивные нюансы

Рама МКСМ – 800 выполнена из высоколегированной стали, с разной толщиной, в зависимости от расположения конструктивных узлов. В местах, где сосредоточены наибольшие нагрузки, дополнительно устанавливаются пластины усиления. Короткая колесная база 1410 мм с ведущими мостами способствует повышению уровня устойчивости, а также позволяет без каких-либо трудностей преодолевать небольшие выступы и неровности. Общие размеры погрузчика 2480х1680х2065. Кабина водителя имеет прочное остекление, которое дополнительно защищено специальной металлической сеткой. Заводом производителем устанавливается защита от солнца и шумоизоляция салона.

Приобретение и обслуживание спецтехники

На погрузчики МКСМ-800 цена довольно невысокая, если сравнивать с зарубежными аналогами, то МКСМ явно выигрывает в плане ценовой политики и качеству. К тому же проблем с запасными частями удалось избежать, благодаря стабильной работе отечественного завода «Курганмашзавод», также есть сервисы обслуживания. Погрузчики могут оборудоваться в зависимости от потребностей покупателя, это могут быть гусеницы, снегоочистители, дорожные очистные щетки, системы бурения скважин и прочее. В целом купить Мксм-800 следует каждому производству, которое желает проводить собственные работы на высоком уровне. Можно подчеркнуть основные особенности данной техники, а именно неприхотливость, надежность, выносливость, экономичность и удобство в решении разных поставленных задач.

kowsh.ru

Погрузчик МКСМ-800 — КурганМашЗавод


Погрузчик МКСМ-800

Мини погрузчик МКСМ-800 (многоцелевая коммунально-строительная машина) служит для погрузочных и транспортировочных работ с грунтом и сыпучими породами, планирования территории, снегоочистки и мусороуборки, рытья ям и траншей, скважного бурения.

Наиболее часто МКСМ-800 применяется при промышленных, строительных, коммунальных и дорожных работах, а также в других отраслях, где тесные условия не позволяют использовать крупногабаритную технику.

Высокая степень компактности и отличная управляемость позволяют использовать в стесненных условиях. Габаритные размеры машины дают возможность проникать в проемы высотой от 2,1 м и шириной от 1,8 м. МКСМ-800 наиболее эффективно проявляет себя при уходе за тротуарами, дорожками для пешеходов, аллеями, рынками, проведении ландшафных и дорожных работ. Небольшой вес и габаритные размеры погрузчика позволяют осуществлять его транспортировку в грузовом автомобиле или прицепе.

МКСМ-800 плавно меняет скорость движения и разворачивается на месте благодаря бесступенчатому переключению скоростей в правой и левой коробках передачи при помощи объемного гидропривода. Управление движением осуществляется двумя джойстиками, установленными в боковых панелях.

Основным преимуществом является универсальность машины, обеспечиваемая разнообразным быстросменным навесным оборудованием. Смена навесного оборудования настолько легка, что ее может провести сам оператор, при этом гидросистемы машины и навесного оборудования без слива рабочей жидкости соединяются посредством быстросъемной муфты.

Преимущества погрузчика МКСМ-800 перед аналогами:

  • небольшие габаритные размеры, высокая управляемость и проходимость;
  • широкая линейка навесного оборудования для проведения различных работ;
  • управление машиной и навесным оборудованием осуществляется при помощи джойстиков;
  • экономичный дизельный двигатель с жидкостным или воздушным охлажденикм;
  • объемный гидропривод, обеспечивающий плавное изменение скорости вращения бортовых редукторов;
  • имеется возможность использования гидравлического оборудования;
  • электрическое или механическое управление;
  • простота обслуживания и ремонта.

Мини погрузчики МКСМ-800 выпускаются в двух модификациях, различающихся моделями устанавливаемых дизельных двигателей: оснащается дизельным двигателем A2300 производства американской фирмы Cummins, двигателем Hatz 3M41 (Германия).

Осенью 2011 года прошла испытания новая модернизация мини погрузчика МКСМ, получившая наименование МКСМ-800А. Отличительными особенностями погрузчиков из новой серии являются сварная рама, включающая цепные редукторы и баки, убран шестереночный привод насоса (гидронасос установлен прямо на корпус сцепления), а вместо исключенной штанги с рычагами применен клапан выравнивания. Применены импортные цепные редукторы вместе с двумя скоростными гидромоторами. Для обеспечения лучшего запуска мини погрузчика при низких температурах между двигателем американского производства Cummins и гидронасосами устанавливается муфта сцепления.

Технические характеристики:

Наименование МКСМ-800К МКСМ-800Н МКСМ-800А
Двигатель
Модель двигателя Cummins A2300 Hatz 3M41 Cummins A2300
Система охлаждения жидкостная воздушная жидкостная
Мощность, л.с. 44 52,9 48
Размеры и масса
Эксплуатационная масса, кг 2800 3100
Ширина колеи не более, мм 1410 1450
Минимальный радиус поворота, мм 2440
Дорожный просвет не менее, мм 206
Габаритные размеры, мм
— длина
— ширина
— высота

2480
1680
2065

2645
1720
2055
Эксплуатационные характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость не менее, км/ч 10 18
Угол проходимости не более, град.
— передний
— задний

13
23

13
27
Максимальная статическая опрокидывающая нагрузка, кН 16
Тип управления гидроуправлением механический электрический

Видео:

← Погрузчик МКСМ-1000 Погрузчик МКСМ-800А-1 →

kurganmashzavod.ru

Характеристики Многоцелевой коммунально-строительной машины

  • МКСМ-400
  • МКСМ-600
  • МКСМ-800
  • МКСМ-800Н
  • МКСМ-1000

Многоцелевая коммунально-строительная машина МКСМ является одним из лидеров продаж в своём сегменте, т.к. технические характеристики, долговечность и производительность данных машин находится на высоком уровне, и за многие годы использования машин МКСМ пользователи смогли убедиться в надёжности и долговечности данной модели.

Сфера применения многоцелевых коммунально-строительных машин МКСМ

Крайне широка: от небольших участков до индустриальных зон. Конструктивные особенности этих машин позволяют плавно менять их скорость и направление движения, разворачиваться вокруг собственной оси. Наиболее востребованы МКСМ в строительных организациях, на предприятиях ЖКХ, дорожного хозяйства, промышленности и транспортной отрасли. Популярность этой техники объясняется её сочетанием её универсальности, позволяющей механизировать практически все коммунальные, транспортные, строительные, погрузочные и землеройные операции, компактностью и высокой манёвренностью, позволяющей организовать работу в стеснённых условиях (в узких проходах, закрытых помещениях, на внутридворовых площадках), где габаритные ограничения делают применение обычной техники невозможным.

Габаритные размеры МКСМ позволяют проникать даже в проёмы 2,1м высотой и 1,8м шириной. МКСМ идеально подходит для ухода за тротуарами, пешеходными дорожками, аллеями, рынками, при прокладке коммуникаций, работе по обслуживанию дорог и обустройству ландшафтов.

Кроме того, температурный диапазон эксплуатации МКСМ от -40 до +45, удовлетворяет запросы потребителей всех климатических зон России. Модели МКСМ укомплектованы современными дизельными двигателями, соответствующими нормам европейских экологических стандартов. В отношении всех производимых модификаций МКСМ сохраняется основной принцип — обеспечение максимальной универсальности техники, т.е. применяемости во всех основных сегментах рынка, в том числе посредством поддержания широкого спектра быстросъёмных навесных агрегатов.

По запросу потребителей к МКСМ поставляется Комплект навесного оборудования: для выполнения погрузочных (различные ковши, вилы и др. оборудование), уборочных (щётка, отвал, снегоочиститель и др.), землеройных (буровое, экскаваторное оборудование), строительных (бетоносмеситель) и других работ, в том числе на грунтах с низкой несущей способностью (в случае установки на МКСМ комплекта металлических гусениц, повышающих тягово-сцепные свойства машины).

При этом на замену рабочего оборудования времени требуется немного — техника оснащена быстродействующим зажимом, позволяющим оператору производить смену оборудования самостоятельно и без применения дополнительных инструментов.

Характеристики МКСМ

 МКСМ 400МКСМ 600МКСМ 800НМКСМ 800КМКСМ 1000
Двигатель
МодельHATZ 2M41HATZ 2M41HATZ 3M41CAMMINS А2300HATZ 3M41
Тип двигателядизельный, четырёхтактный
2-х цилиндровый
дизельный, четырёхтактный 3-х цилиндровыйдизельный, четырёхтактныйдизельный, четырёхтактный
3-х цилиндровый
Система охлаждениявоздушнаявоздушнаяводянаявоздушная
Номинальная мощность,кВт (л.с.)27 (36)27 (36)36,8 (50)33 (44)36,8 (50)
Удельный расход топлива, г/кВт.ч (г/л.с.ч)220 (161,8)220 (161,8)220 (161,8)253 (186)220 (161,8)
Топливный бак, л5050505050
Предпусковой подогревательавтоматическийавтоматическийавтоматический
Эксплуатационные характеристики
Максимальная грузоподъёмность, кг550650800990
Максимальная скорость движения, км/ч10101010
Преодолеваемый подъём, град, не более131313
Отопительавтононыйавтономный зависимыйавтономный
Габаритные размеры, масса
Длина с ковшом основным, мм3200320032703270
Ширина машины с шинами, мм1400140016801680
Ширина колеи, не более, мм1180118014101410
Высота машины по проблесковому фонарю, мм2200220022152215
Дорожный просвет, не менее, мм200200206206
Эксплуатационная масса с основным ковшом, мм2400240028003400

Навесное оборудование к МКСМ для выполнения погрузочных работ

Ковш основной. Предназначен для погрузки и перемещения различных грузов — удобрений, сыпучих материалов (опилки, стружка), снега, различных видов грунта. Кроме того, ковш может использоваться в качестве отвала для перемещения и разравнивания грунта.

Объём ковша, м30,463
Ширина ковша, мм1730
Масса ковша, кг150

Ковш карьерный. Отличается от основного ковша наличием зубьев на режущей кромке.
Предназначен для погрузки кусковых материалов, в т.ч. дроблёного камня, щебня и строительного лома.

Ширина ковша, мм1730
Объём ковша, м30,463
Масса ковша, кг161

Стрела грузовая. Применяется для подъёма, перемещения, погрузки и перевозки крупногабаритных грузов.

Максимальная грузоподъёмность

—  при максимальном вылете крюка, кг

—  при минимальном вылете крюка, кг

400

800

Максимальная высота подъёма груза, мм3000
Масса, кг83

Штырь грузовой. Применяется для перемещения, погрузки и перевозки крупногабаритных грузов (бумажных рулонов, мотков проволоки, труб).

Максимальная грузоподъёмность, кг.

на конце штыря / на середине штыря

600/800

Максимальная высота подъёма груза, мм.3000
Масса, кг64

Вилы с прижимом. Применяются в строительстве, сельском хозяйстве, при обустройстве садов, парков и в др. отраслях хозяйства. Могут использоваться при погрузке обрубленного кустарника, спиленных стволов, веток, при работе с соломой, сеном, силосом, навозом, металлоломом, бутовым камнем, трубами, утильсырьём и другими длинномерными грузами.

Максимальная грузоподъёмность, кг800
Высота подъёма груза, мм3100
Максимальная ширина захвата, мм1597
Масса, кг246

Вилы грузовые. Используются для транспортировки, складирования и других грузовых операций, выполняемых со штабелируемыми грузами, ящиками, поддонами и др. материалами, которые можно уложить в штабель. Вилы находят применение в т.ч. на складах и таможенных терминалах.

Максимальная грузоподъёмность, кг800
Высота подъёма груза, мм3100
Максимальная ширина захвата, мм1597
Масса, кг246

Навесное оборудование МКСМ для выполнения коммунальных работ

Отвал поворотный. Предназначен для перемещения (сгребания и распределения) различных материалов при планировке территорий, для удаления породы и различных зернистых и штучных материалов с площадок, для засыпки траншей, а также для очистки дороги от мусора.

Ширина отвала, мм2000
Масса, кг230

Уборочная машина. Используется для коммунальных работ при очистке от мусора производственных помещений, дворов, тротуаров, пешеходных дорожек и других площадей с твёрдым покрытием, а также для сбора пыли, песка, грязи.

Ширина подметания, мм.2000
Максимальная скорость подметания, км/ч.5
Масса уборочной машины с ворсом из полиамида и закреплённым тросом, кг.500
Масса машины уборочной с щёткой из дисков, кг.508

Щётка дорожная. Применяется для очистки и подметания пешеходных дорожек, площадей, дорог, тротуаров, дворов и других площадей с твёрдым покрытием.

Ширина захвата подметающей щётки, м, не менее1,8
Скорость подметания, км/ч, не более8
Ширина подметания при установке щётки под углом 30o, мм, не менее1500
Расчётная производительность м2/мин180
Объём бака для воды, л, не более200

Масса, кг., не более

—  щётки дорожной с ворсом из полиамида, закреплённым тросом

—  щётки дорожной из дисков


274,4
282,44

Снегоочиститель. Предназначен для уборки свежевыпавшего и слежавшегося снега.

Ширина захвата, мм, не более1 745
Высота убираемого снега, мм, не более250
Дальность отброса основной массы снега, мм,не более5 000
Расчётная производительность, т/ч80
Масса, кг, не более320

Разбрасыватель противогололедных материалов. Предназначен для обработки специальными противолёдными материалами дорог, улиц, площадей, аэродромов и др. территорий.

Ширина разбрасывания в зависимости от скорости вращения диска, м3-15
Объём бункера, м3, не более0,4
Принцип разбрасыванияцентробежный
Масса, кг, не более230

Оборудование к МКСМ для выполнения земельных работ

Экскаватор траншейный. Предназначен для рытья траншей прямоугольного сечения в грунтах: лёгкая песчанистая глина, растительная земля, торф, сырой песок, мелкий гравий.

Размеры траншеи, мм, не более

глубина/ширина

1000/160
Расчётная производительность, в зависимости от разрабатываемого грунта м3от 1,7 до 3,84
Скорость рабочей цепи, м/с, не более0,7
Длина, мм2285
Ширина, мм650
Высота, мм1310
Масса, кг, не более363
Работа на уклоне, не более5

Экскаватор ковшовый. Предназначен для рытья ям, котлованов, траншей в грунтах: лёгкая песчанистая глина, растительная земля, торф, сырой песок, мелкий гравий.

Высота разгрузки, мм.2000
Ёмкость ковша, м30,075
Глубина копания, мм.2400
Высота с поднятым ковшом, мм.3100
Высота в транспортном положении, мм.2100
Длина с МКСМ-800, мм.4300
Масса экскаватора, кг.790

Рыхлитель. Предназначен для рыхления тяжёлых плотных грунтов, в том числе: глины, суглинка, булыжного камня, смёрзшегося песка.

Ширина рыхлителя, мм, не более1 131
Максимальное заглубление, мм, не менее240
Масса, кг,не более142

Буровое оборудование. Предназначено для бурения скважин диаметром 200, 300 и 400 мм в немерзлых грунтах 1-4 категории (глина, растительная земля, торф, сырой песок, — мелкий гравий).

Максимальная глубина бурения, мм

—  бур диаметром 200 мм. и 300 мм

—  бур диаметром 400 мм


2000
1500

Масса, кг

—  навеска бура

—  бур диаметром 200 мм

—  бур диаметром 300 мм

—  бур диаметром 400 мм


115
42
58
47

Навесное оборудование для выполнения строительных работ

Бетоносмеситель. Предназначен для приготовления подвижных бетонных смесей на различных строительных объектах с небольшим объёмом работ при температуре окружающего воздуха не ниже 5°С

Объём барабана (смесительной ёмкости), л250
Объём готового замеса бетонной смеси, л165
Масса, кг, не более220

prom-dt75.ru
