∞ ФУТЛЯР ДЛЯ ПРОКЛАДКИ ТРУБ ДИАМЕТР ПО СНИП

Футляр для прокладки труб диаметр по СНиП четко регламентируется существующими строительными нормами. Футляры под железнодорожными путями и автомобильными дорогами прокладываются в соответствии с основным документом - СНиП 32-01-95, который регламентирует все стороны строительства переходов подземных коммуникаций под искусственными препятствиями, автодорогами и железнодорожным полотном. СНиП 32-01-95 указывает на то, что строительство, прокладка трубопровода или инженерных коммуникаций сквозь земляное полотно железной дороги не допустимо, а в случае прокладки трубопровода он должен быть заключен в защитный канал, иными словами футляр-кожух.

Футляр для прокладки труб диаметр по СНиП определяется от конструкции самого перехода, внешних условий и условий производства работ, но в любом случае диаметр футляра должен быть на 200 мм превышать наружный диаметр трубопровода, с учетом реальной толщины его теплоизоляционных конструкций. Защитный футляр-кожух при пересечении железнодорожных путей, концы футляра, согласно требованиям СНиП 32-01-95, должны обязательно выходить за пределы зоны пересечения не менее чем на пять метров от подошвы откосов насыпей, на пятьдесят метров от оси крайних путей, а от водоотводных сооружений (нагорных канав, кюветов) – не менее чем на три метра. При строительстве трубопровода через автомобильные дороги данные требования несколько иные. Концы футляра должны находиться от бровок земляного полотна на 25 метров и не менее двух метров от подошвы насыпи.

Концы футляров газопроводов, на участках перехода под железнодорожным полотном, должны иметь особые уплотнения из материалов-диэлектриков.

Футляр для строительства трубопровода в условиях пересечения железнодорожных путей, автомобильных дорог, инженерных сооружений, трамвайных путей выполняет важнейшие защитные функции. Футляры принимают на себя подвижные нагрузки от транспортных потоков, давление грунта, прочих негативных факторов окружающей среды. Укладка футляров под дорогами, промышленными объектами происходит закрытыми способами, в основном с применением бестраншейных технологий. Обычно применяют способы шнекового бурения, горизонтально-направленного бурения, продавливания футляра или управляемого прокола. Какой бы метод не применялся для прокладки трубопровода, секции трубопроводов должны иметь самое минимальное количество стыков сварки. Качество сварки на стыках тщательно проверяется радиографическими способами. Все участки трубопровода перед помещением в защитный кожух-футляр изолируются и подвергаются предварительным испытаниям. Выбор способа прокладки инженерных коммуникаций или трубопровода зависит от множества объективных факторов, в том числе от вида и категории дорог, которых он пересекает.



Трубопроводы в современном мире

Трубопровод – это достаточно сложная конструкция, которая состоит из труб, герметически состыкованных между собой, трубопроводной арматуры и других технических элементов. Трубопровод предназначен для транспортировки разнообразных сред – жидких, твердых, а так же газообразных...



Способы прокладки трубопровода

Прокладка трубопровода – это сложный и трудоемкий технологический процесс, который должен отвечать строгим требованиям контроля качества и безопасности. Прокладка трубопровода требует довольно крупного объема подготовительных и предварительных работ, тщательного планирования, анализа грунтов и иных необходимых исследований.



Ремонт и обслуживание трубопроводов

Ремонт трубопроводов представляет собой достаточно сложную и трудоемкую задачу. Широко известно, что на восстановление и ремонт линий трубопровода затрачивается гораздо большее количество финансовых средств и трудовых ресурсов, чем на его строительство.



gorizontalnoeburenie.ru

Футляры защитные для газопроводов

С 2007 года мы изготавливаем и поставляем футляры нашим Заказчикам.
На 1 января 2014 года более 2000 защитных футляров САФИТ установлены на газопроводах России, Белоруссии и Казахстана, что подтверждает их надежность и высокое качество!

Группа компаний САФИТ является патентообладателем на производство защитных композитных футляров для трубопроводов, газопроводов, кабельных и оптоволоконных линий.

Защитный футляр газовой трубы (ЗФГТ) предназначен для защиты трубопроводов, газопроводов и кабельных линий от внешних нагрузок и механических повреждений в местах пересечения с подземными сооружениями, а так же для возможного обнаружения и отвода газа в случае повреждения газопровода в пределах защитного футляра.

Материал футляра – стеклопластик. Футляр имеет стандартную длину 6 метров. По согласованию с Заказчиком ЗФГТ могут производиться любой другой длины. Секции футляров, в этом случае, стыкуются друг к другу при помощи фланцевого соединения.

Все защитные футляры проходят полный цикл испытаний на прочность и герметичность и обладает 4-х кратным запасом прочности.

Футляры изготавливаются в соответствии с требованиями СНиП 42-01-2002, прошли сертификацию «ГАЗСЕРТ» и экспертизу промышленной безопасности Федеральной службы по Экологическому, Технологическому и Атомному надзору.

Конкурентные преимущества

Обычный композитный футляр

Используемые для удешевления конструкции, одинаковые половины футляра плохо держат крутящие и изгибные нагрузки, возникающие в процессе эксплуатации. Нагрузка неравномерно распределяется по болтам крепления футляра и приводит к паразитным деформациям последнего.

Патентованный футляр САФИТ

Специально разработанная усиленная конструкция, с различным профилем верхней и нижней половины футляра, позволяет равномерно распределять внешние нагрузки по болтам крепления и телу футляра, что избавляет от паразитных крутящих моментов и приводит к повышенной стабильности конструкции в целом.

Разрешительная документация

Преимущества стеклопластиковых защитных футляров САФИТ

Стеклопластиковые защитные футляры САФИТ обладают целым рядом неоспоримых преимуществ по сравнению со стальными аналогами:

  1. Расчетный период эксплуатации 50 лет.
  2. Простота установки: не требуется специальная техника для монтажа, отсутствие клеевых соединений, возможность монтажа в любое время года.
  3. Диапазон рабочих температур - от минус 50 до + 100 °С.
  4. Малый вес конструкции, в 5-6 раз легче, чем у стальных аналогов.
  5. Высокая коррозионная стойкость к воздействию кислот, щелочей, бактерий, грибов. Стойкость к химически активным грунтам.
  6. Высокая механическая прочность к ударным и изгибным нагрузкам.
  7. Малый коэффициент теплопроводности.
  8. Не требуют применения электро- и химической защиты и изоляции.

Конструкция футляра защитного

Варианты изготовления защитных футляров

Неразъемный футляр для вновь строящегося газопровода стандартной длины 6 метров.

Неразъемный футляр для вновь строящегося газопровода нестандартной длины под заказ.

Фланцевое соединение позволяет производить защитные футляры под размеры заказчика. Максимальная длина одной секции - 5800 мм, минимальная - 2000 мм. Между фланцами устанавливается специальный резиновый уплотнитель. Фланцевое соединение крепится на болтах М10 из нержавеющей стали.

Разъемный футляр для существующего газопровода стандартной длины 6 метров.

Разъемный футляр для существующего газопровода нестандартной длины под заказ.

Номенклатура защитных футляров

В таблице приведены значения характеристик стандартного защитного футляра ЗФГТ ***-6 длиной 6 метров.
Возможно изготовление под заказ футляров ЗФГТ *** согласно прайсу и техдокументации, длиной от 2,5 метров и до бесконечности, сборными секциями длиной до 6 метров + 2 законцовки.

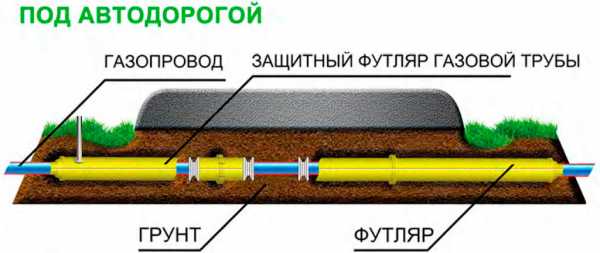

Варианты установки защитных футляров для газопровода при пересечении инженерных коммуникаций

Расположение защитного чехла под автомагистралью

СНиП 42-01-2002 "Газораспределительные системы"

п.5.2.1 В местах, где предусматривается движение транспорта и сельскохозяйственных машин, прокладка газопроводов осуществляется на глубине не менее 0,8 м до верха газопровода или футляра.

п.5.5.2 Прокладку подземного газопровода в местах пересечений с автомобильными дорогами I-IV категорий, а также магистральными улицами общегородского значения, следует производить в футлярах. В других случаях вопрос о необходимости устройства футляров решается проектной организацией.

Защитный кожух под трамвайными путями

СП 42-101-2003 "Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб"

п.4.53 Футляры для газопроводов следует предусматривать для защиты газопровода от внешних нагрузок, от повреждений в местах пересечения с подземными сооружениями и коммуникациями, а также для возможности ремонта и замены, обнаружения и отвода газа в случае утечки. При этом в местах пересечения газопровода с каналами тепловых сетей, а также на переходах через железные дороги общей сети, рекомендуется предусматривать футляры.

Защита газопровода под железной дорогой

СНиП 32-01-95 "Железные дороги колеи 1520 мм"

п.8.12 При подземной прокладке в месте пересечения трубопроводы заключают в защитную трубу (канал, тоннель), концы которых на пересечениях с трубопроводами, транспортирующими взрыво- и огнеопасные продукты (нефть, газ и т.п.), располагаются с каждой стороны не менее чем в 50 м от подошвы откоса насыпи или бровки откоса выемки, а при наличии водоотводных сооружений - от крайнего; на пересечениях с водопроводами, линиями канализации, тепловыми сетями - не менее 10 м.

Монтаж защитного футляра на трубу газопровода

Защитный футляр для газопровода собирается из двух стеклопластиковых полусфер, стянутых между собой болтами из нержавеющей стали с применением резинового уплотнителя. Внутри защитного футляра на трубу газопровода устанавливаются стеклопластиковые центраторы с шагом 980 мм. На расстоянии 500 мм от торца в верхней части заформована стальная муфта с резьбой для подсоединения трубки контроля утечки газа.

Испытания футляров на механическую прочность и герметичность

Прочность. Опытный образец нагружается через стальные ложементы вертикальной нагрузкой 5.8, 8.7, 11.6 тс. На каждом этапе выполняется визуальный контроль поверхности на наличие повреждений. При нагружении фиксируют величину нагрузки в момент контакта футляра защитного с центраторами.

Герметичность. Производим полную сборку опытного образца. После установки контрольной трубки производится опрессовка футляра на герметичность давлением 5 кПа. Падение давления в течении 5 минут не должно превышать 0.2 кПа.

Внешний вид и комплектовка защитных футляров для газопроводов и трубопроводов

В комплект поставки входит: болты из нержавеющей стали, центраторы разборные, уплотнители резиновые.

Ковер газовый защитный для контрольной трубки с индикатором

Ковер малый h=210 мм, d=172 мм.

Фото монтажей футляров защитных

Видео сборки футляра защитного

При сборке для удобства рекомендуем использовать струбцины. Затяжка болтов производится равномерно от центра к концам футляра.

Еще больше информации и цены представлены на нашем сайте gazcase.ru »
