Ет 26 – Гусеничный гидравлический экскаватор ЕТ-26 в Ростове-на-Дону

Экскаватор ЧСДМ ЕТ-26 технические характеристики

Экскаватор ЧСДМ ЕТ-26 это универсальный полноповоротный одноковшовый гусеничный экскаватор, произведенный на закрытом акционерном обществе «Челябинские строительные


дорожные машины».

Экскаватор ЧСДМ ЕТ-26 технические характеристики:

  • Эксплуатационный вес 26500 кг.
  • Вес противовеса 3500 кг.
  • Двигатель:
    • модель ЯМЗ-236М2-7;
    • количество цилиндров 6;
    • мощность 132 кВт;
    • количество оборотов 2100 об/мин;
    • расход дизтоплива 227 г/кВт ч;
    • объем 11,15 л.
  • Гидравлическая система:
    • давление системы 28 МПа;
    • производительность насоса 446 л/мин.
  • Ходовое устройство:
    • дорожный просвет 460 мм;
    • длина/ширина тележки – 4560 мм/3000 мм;
    • база тележки 3700 мм;
    • скорость передвижения 4,25 км/ч;
    • ширина гусениц 600 мм;
    • давление техники на грунт 0,53 кг/см2;
    • ширина колеи 2400 мм.
  • Заправочные емкости:
    • бак дизтоплива 437 л;
    • гидравлический бак 370 л;
    • гидравлическая система 450 л.
  • Количество оборотов поворотной платформы 11 об/мин.

Данный экскаватор характеризуется общей длиной равной 10320 мм, общей шириной – 3000 мм, высотой по стреле – 3590 мм, высотой по кабине – 2960 мм. Ширина его поворотной платформы составляет 2700 мм, просвет под противовесом – 1130 мм, радиус поворота хвостовой части платформы – 3000 мм.

Экскаватор ЧСДМ ЕТ-26 технические характеристики эксплуатируемого оборудования:

  • длина стрелы 6000 мм;
  • длина рукояти 2470 мм;
  • номинальная вместительность ковша 1,42 м3;
  • глубина копания грунта 6540 мм;
  • угол поворота ковша 169 градусов;
  • высота отгрузки грунта 6960 мм;
  • усилие копания грунта рукоятью 11800 кгс;
  • усилие копания грунта ковшом 19000 кгс;
  • радиус копания грунта на стояночном уровне 10100 мм;
  • высота резания 7100 мм.

Экскаватор гусеничный ЧСДМ ЕТ-26 эксплуатируется при температуре минус 40 – плюс 40 градусов на грунте с первой по четвертую категории. Также экскаватор работает с разрыхленными скальными породами, мерзлым грунтом. Он эффективен при рытье котлованов, траншей, разработке карьеров, погрузке сыпучих материалов в автомобильный транспорт, платформы, открытые вагоны железнодорожного транспорта. Данная техника используется в условиях промышленного, транспортного, городского, сельского, мелиоративного строительства.

Она оснащается ковшом обратной лопаты, копающим грейфером, погрузочным полноповоротным грейфером, гидравлическим молотом, рыхлителем, гидравлическими ножницами.

Экскаватор гусеничный ЧСДМ ЕТ-26 характеризуется следующими достоинствами:

  • многофункциональность;
  • высокая производительность;
  • наличие мощного, долговечного и экономичного двигателя дизельного типа, который соответствует нормам экологии;
  • устойчивость;
  • высокая проходимость;
  • легкость управления;
  • длительный период использования;
  • легкий доступ к узлам, агрегатам техники, который обеспечивает легкость технического обслуживания;
  • наличие одноместной кабины, которая имеет большую площадь остекления и гарантирует комфорт на рабочем месте водителя, широкую обзорность осуществляемых работ, защиту от пыли, низкий уровень шума, безопасность;
  • удобное расположение приборов для контроля, управления техникой;
  • наличие комфортного водительского сиденья;
  • наличие отсеков, которые предназначены для хранения аптечки, огнетушителя и других вещей.

Читайте также

industrika.ru

Экскаватор полноповоротный одноковшовый ЕТ-26

Каталог запчастей для Экскаватора ЕТ-26

Назначение и устройство экскаватора:

    1.1 Полноповоротный одноковшовый универсальный гидравлический экскаватор ЕТ-26 на гусеничном ходу тракторного типа изготовляется в соответствии с ГОСТ 30067 по рабочим чертежам, утверждённым в установленном порядке.
   Экскаватор ЕТ-26 предназначен для разработки не мёрзлых грунтов I – IV категорий, а так же предварительно разрыхленных скальных и мерзлых грунтов с величиной кусков не более 400 мм. в диапазоне температур окружающей среды от -40С до +40С
   Экскаваторы ЕТ-26 используются для выполнения различных видов земляных работ на строительных площадках гражданского и промышленного строительства, разработки карьеров, рытья котлованов, траншей, каналов, погрузки сыпучих материалов, пород и грунтов в автотранспорт, открытые вагоны и платформы железнодорожного транспорта. Сменные виды рабочего оборудования позволяют расширить диапазон использования экскаватора ЕТ-26.

   Конструкция ходовой тележки предусматривает возможность установки уширенных башмаков, что обеспечивает снижение удельного давления на грунт и улучшает условия работы на слабых и переувлажнённых.
   1.2 Экскаватор состоит из трёх основных частей: тележки с цевочным зацеплением гусеничных лент (тракторного типа), поворотной платформы с механизмами экскаватора ЕТ-26 и агрегатами гидросистемы, а так же рабочего оборудования.
   Соединение поворотной платформы и ходовой тележки осуществляется через поворотную роликовую опору.
   На поворотной платформе размещены силовая установка, механизм поворота, гидрораспределители, трубопроводы и другие элементы гидрооборудования, электрооборудование и приборы. В левой передней части платформы находится кабина машиниста, в которой располагаются элементы управления экскаватором ЕТ-26. Спереди платформы в проушинах устанавливается стрела и стрелоподъёмные гидроцилиндры.

Ниже представлены основные технические данные и характеристики базовых моделей ЕТ-26-20 и ЕТ-26-30

Геометрические характеристики экскаватора:

Параметрические характеристики экскаватора:

Основные технические данные и характеристики:

  Экскаватор:
  Емкость ковша, м3  1,0 (0,65; 0,8; 1,25)
  Вес экскаватора, т  26,5
  Размеры в транспортном положении, мм
   – длина  10320
   – ширина  3000
   – высота  3589
  Скорость передвижения, км/час  2,12 / 4,25
  Частота вращения поворотной платформы, об/мин   11
  Наибольшее тяговое усилие на ходовой тележке, тс  21
  Наибольший расчётный преодолеваемый уклон, град  35
  Двигатель:
  Тип  дизельный   четырёхтактный
  Модель
  ЯМЗ-236 М2-7
  Эксплуатационная мощность, кВт (л.с.)  132 (180)
  Частота вращения коленчатого вала, об/мин
   – номинальная  2100
   – минимальная  600
  Удельный расход топлива, г/кВт (г/л.с.)  214 (157)
  Масса, кг  890
  Гидравлическая система:
  Номинальное давление в гидросистеме, МПа   (кгс/см2)
   – привод рабочего оборудования  28 (280)
   – привод хода  25(250)
   – привод поворота платформы  22(220)
   – давление управления  3,5(35)
  Максимальный расход насосного агрегата, л/мин  2х230
  Электрооборудование:
  Номинальное напряжение в бортовой сети, В  24
  Аккумуляторные батареи 12 В  2х195 А

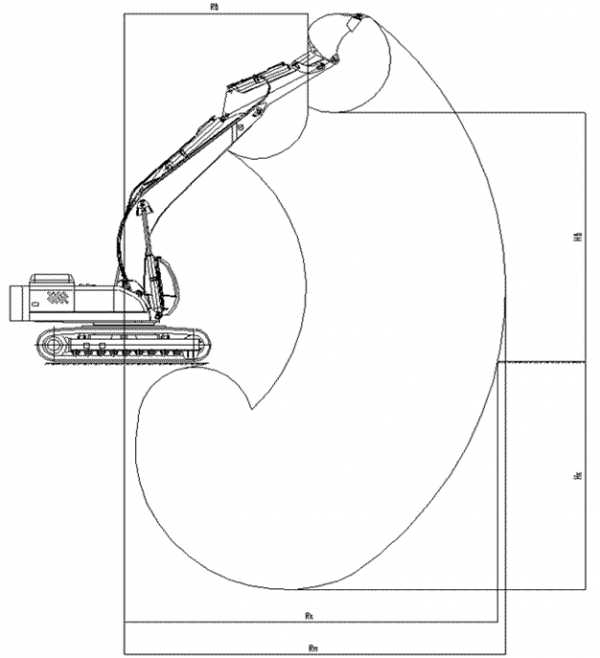

  Габаритные размеры и кинематические параметры,   м:
  А – расстояние от оси пяты до центра вращения  0,39
  В – база ходовой тележки  3,7
  В1 – длина ходовой тележки  4,56
  С – колея ходовой тележки  2,4
  D – ширина гусеничной ленты  600 (750, 900)
  E – ширина поворотной платформы  2,7
  F – просвет под поворотной платформой  1,13
  H – высота до оси пяты стрелы  1,89
  h2 – высота до крыши кабины  2,96
  Н2 – просвет под ходовой рамой  0,46
  R – радиус вращения хвостовой части платформы  3,0
  Нв – высота выгрузки  6,96
  Нк- глубина копания  6,54
  Rм – максимальный радиус копания  10,27
  Rк – радиус копания на уровне стоянки  10,1

stroydorteh-pkf.ru

Полный каталог запчастей для Экскаватора ЕТ-26

ЕТ 26.01.01.01.01 Экскаватор с рабочим оборудованием обратная лопата ЕТ 26

261.01.00.000 Тележка

4125.16.66.000-02 Каток

4125.16.66.450 Каток со втулками

4227.16.28.000-01 Механизм натяжения

4227.16.28.100-01 Гидроцилиндр

4227.16.24.100 Колесо натяжное в сборе

4127.16.03.150 Колесо натяжное

261.01.03.000 Механизм хода

261.01.02.000 Гидроразводка тележки

261.01.02.100 Коллектор в сборе

261.01.02.080 Блок клапанов

261.01.02.030 Блок клапанов

262.01.00.000 Платформа поворотная с механизмами

262.01.00.200 Установка подогревателя

262.01.00.300 Подключение отопителя

262.40.00.000 Установка силовая

262.42.00.000 Установка силовая

262.40.01.000 Установка радиаторов

262.40.02.000 Система питания

262.40.03.500 Механизм управления двигателем

262.40.04.500 Установка агрегата насосного

262.42.04.000 Установка агрегата насосного

4225А.11.10.500-01 Установка глушителя

262.42.05.000 Установка глушителя

4225А.11.47.300 Вентилятор в сборе

262.50.00.000 Гидросистема силовая

262.50.00.020 Блок клапанов

262.56.00.000 Гидрораспределитель

262.56.00.200 Секция рабочая в сборе

4125.24.09.100 Золотник блокировочный

262.56.00.300 Секция рабочая

262.56.00.400 Секция напорная

262.57.00.000 Гидрораспределитель

262.57.00.200 Секция рабочая управления стрелой

262.57.00.300 Секция рабочая в сборе

262.57.00.400 Секция промежуточная в сборе

4225А.25.05.150 Золотник свободного опускания стрелы

262.52.00.000 Гидросистема силовая

262.65.10.000 Электрооборудование

262.65.10.100 Установка аккумуляторов

262.65.10.200 Установка фар на рабочем оборудовании

262.65.10.250 Установка приборов

262.65.30.000 Электрооборудование

262.70.00.000 Установка баков

262.70.01.000 Бак гидравлический

262.70.02.000 Бак топливный

262.74.00.000 Установка контргруза

262.76.00.000 Установка капотов

005-01-02.04.100 Замок

262.76.02.000 Блок левый

262.76.03.000 Блок правый

262.76.04.000 Крыша в сборе

262.76.07.000 Настил верхний

МЛ-119А.03.10.200 Установка замка

262.80.00.000 Установка механизма поворота

262.80.02.000 Механизм поворота

262.90.00.000-02 Гидросистема управления

4225.17.31.930 Гидроклапан “или”

4225.17.31.950 Блок клапанов

402.90.00.040 Блок клапанов

262.90.00.020 Блок питания

262.90.00.030 Гидрораспределитель

262.90.00.040 Напорная секция

262.90.00.070 Гидрораспределитель

262.90.00.100 Блок питания

262.91.00.000 Гидросистема управления

262.91.00.020 Гидрораспределитель

402.90.00.030 Гидрораспределитель

402.90.00.050 Блок питания

4225.14.50.000 Кабина в сборе

312-20-02.00.000 Кабина

312-20-02.50.000 Установка люка

312-20-02.40.000 Дверь

312-20-02.42.000 Установка замков

312-20-02.80.000 Установка зеркала заднего вида

312-20-02.80.000 Рамка верхняя

225-10-86.91.000 Управление экскаватором

225-10-86.91.200 Пульт правый

312-20-86.90.200-10 Пульт левый

262.65.01.000-10 Электрооборудование в кабине

4225.14.50.200 Установка рычагов

4225.14.50.100 Гидрооборудование в кабине

13.80.04.500 Блок управления

13.80.04.800/850 Блок управления левый/правый

263.01.00.000 Рабочее оборудование обратная лопата

263.01.10.000 Стрела

263.01.20.00 Рукоять

263.01.39.000 Гидроразводка рабочего оборудования обратная лопата

4226.02.10.400 Гидроклапан обратный

4228.02.06.000 Тяга

263.01.41.000 Гидроцилиндр рукояти

263.01.42.000 Гидроцилиндр стрелы

263.01.40.000 Гидроразводка рабочего оборудования обратная лопата

264.01.01.000 Установка рабочего органа

225-00-25.15.030 Зуб в сборе

225-00-25.15.060 Стопор
