Эо 3223 технические характеристики – характеристики и цены, фотографии и обзор

Содержание

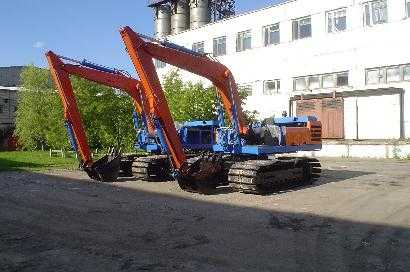

Экскаватор гусеничный ЭО-3223 | Вся Белорусская сельхозтехника

Узнать подробнее и сделать правильный выбор по экскаваторам-погрузчикам Белорусского производства можно здесь

Купить Экскаватор гусеничный ЭО-3223 по самой низкой цене можно сделав предварительный заказ.

ЭО-3223, представляет собой многоцелевую землеройную машину, предназначенную для разработки новых и очистки находящихся в эксплуатации каналов мелиоративных и ирригационных систем, для погрузки и разгрузки сы-пучих материалов, раз-рыхленных скальных пород и мерзлых грунтов (кусками наибольшим измерением не более 200 мм). Экскаватор используется в промышленном, гражданском, сельском и дорожном строительстве при разработке котлованов, траншей и других земляных сооружений в грунтах  I-IV категории.


Гидрооборудование на экскаваторе укомплектовано агрегатами ведущих производителей в области мобильной гидравлики. Гидрораспределители фирмы «Brewini» и «Bonfiglioli» (Италия) отличаются простотой конструкции и обслуживания. Долговечность и ремонтопригодность аксиально-поршневой гидравлики(насосы и гидромоторы) «Пневмостроймашина» проверена многолетним опытом эксплуатации различной строительной техники многих производителей. Надежность работы системы обеспечивает фильтрующая аппаратура фирмы «Parker»(Германия). Рукава высокого давления -собственного изготовления с использованием рукава и всей присоединительной арматуры  фирмы «HYDROSKAND» (Швеция). Для изготовления трубопроводов используются оцинкованная бесшовная труба. Соединение трубопроводов при помощи врезного кольца обеспечивает герметичность гидроразводки и ее высокую ремонтопригодность.

Увеличение производительности и возможность выполнения планировочных работ обеспечивается наличием «плавающего положения» стрелы. Эффективность использования экскаватора при выполнении работ по очистке каналов (планировке откосов), значительно повышается при использовании режима «микропередвижения» (ползучей скорости),обеспечивающего  движение экскаватора вдоль участка со скоростью до 200 м/ч и c одновременным использованием рабочего оборудования в режиме 100% производительности.

Дополнительное рабочее оборудование:

Установка экскавационного ковша

    геометрическая ёмкость, м3       0,4/0,5/0,63/0,8
    ширина, м                        0,75/0,9/0,9/1,2
    масса, кг                        355/375/415/480

Установка очистного ковша

    геометрическая ёмкость, м3            0,32/0,4/0,5/0,63/0,8
    ширина, м                        2,0/2,5/ 1,6/1,6/2,0
    масса, кг                                        290/340/325/360/410

Установка решетчатого ковша

    геометрическая ёмкость, м3           0,4

    ширина, м                                       2,5

    масса, кг                                        320

Установка грейфера

    геометрическая ёмкость, м3            0,5

    ширина, м                                         0,9

    масса, кг                                         840

Установка профильного ковша

    геометрическая ёмкость, м3        0,5

    ширина по верху (по низу), м         1,0(0,4)

    высота, м                                         1,1

    масса, кг                                                              350

Дополнительное рабочее оборудование:

Установка экскавационного ковша

    геометрическая ёмкость, м3       0,4/0,5/0,63/0,8
    ширина, м                        0,75/0,9/0,9/1,2
    масса, кг                        355/375/415/480

Установка очистного ковша

    геометрическая ёмкость, м3            0,32/0,4/0,5/0,63/0,8
    ширина, м                        2,0/2,5/ 1,6/1,6/2,0

    масса, кг                                        290/340/325/360/410

Установка решетчатого ковша

    геометрическая ёмкость, м3           0,4

    ширина, м                                       2,5

    масса, кг                                        320

Установка грейфера

    геометрическая ёмкость, м3            0,5

    ширина, м                                         0,9

    масса, кг                                         840

Установка профильного ковша

    геометрическая ёмкость, м3        0,5

    ширина по верху (по низу), м         1,0(0,4)

    высота, м                                         1,1

    масса, кг                                                              350

Дополнительное рабочее оборудование:

Установка экскавационного ковша

    геометрическая ёмкость, м3       0,4/0,5/0,63/0,8
    ширина, м                        0,75/0,9/0,9/1,2
    масса, кг                        355/375/415/480

Установка очистного ковша

    геометрическая ёмкость, м3            0,32/0,4/0,5/0,63/0,8
    ширина, м                        2,0/2,5/ 1,6/1,6/2,0
    масса, кг                                        290/340/325/360/410

Установка решетчатого ковша

    геометрическая ёмкость, м3           0,4

    ширина, м                                       2,5

    масса, кг                                        320

Установка грейфера

    геометрическая ёмкость, м3            0,5

    ширина, м                                         0,9

    масса, кг                                         840

Установка профильного ковша

    геометрическая ёмкость, м3        0,5

    ширина по верху (по низу), м         1,0(0,4)

    высота, м                                         1,1

    масса, кг                                                              350

Дополнительное рабочее оборудование:

Установка экскавационного ковша

    геометрическая ёмкость, м3       0,4/0,5/0,63/0,8
    ширина, м                        0,75/0,9/0,9/1,2
    масса, кг                        355/375/415/480

Установка очистного ковша

    геометрическая ёмкость, м3            0,32/0,4/0,5/0,63/0,8
    ширина, м                        2,0/2,5/ 1,6/1,6/2,0
    масса, кг                                        290/340/325/360/410

Установка решетчатого ковша

    геометрическая ёмкость, м3           0,4

    ширина, м                                       2,5

    масса, кг                                        320

Установка грейфера

    геометрическая ёмкость, м3            0,5

    ширина, м                                         0,9

    масса, кг                                         840

Установка профильного ковша

    геометрическая ёмкость, м3        0,5

    ширина по верху (по низу), м         1,0(0,4)

    высота, м

                                         1,1

    масса, кг                                                              350

Основные технические характеристики

 Тип и марка двигателя Дизель Д-245 или Д-245Л
 Частота вращения поворотной платформы
 6,15 об/мин
 Ёмкость гидросистемы экскаватора
 400л
 Давление в основной гидросистеме 25 МПа
 Тяговое усилие на гусеницах наибольшее
 155 кН
 Удельное давление на грунт, не менее
 0,19 кг/см2­
 Расход топлива при работе на грунтах 2,3 категории на 1000 м3 грунта
 98 л
 Ширина экскаватора 3,2 м
 Ширина трака 600мм / 900 мм / 1000 мм
 Габаритная высота экскаватора 3,1 м
 Длинна (рукоять- 1,8м)
 8,7 м
 Клиренс
 0,520 м
 Радиус вращения хвостовой части 2,70 м
 Наибольший радиус копания на уровне стоянки
 9,45 м
  Наибольшая кинематическая глубина копания
 6,55 м
 Наибольшая высота выгрузки
 6,99 м
 Продолжительность рабочего цикла
 18,5 сек



Для того чтобы купить Экскаватор гусеничный ЭО-3223 оставьте ваши контактные данные и пожелания к технике в форме обратной связи.

Также для вас будет интересны вот эта техника Экскаватор ЭО-3533М

С уважением и наилучшими пожеланиями BelselHozSnab.ru

belselhozsnab.ru

Экскаватор ЭО-3223 с импортным гидроприводом

Ценность спецтехники в строительных работах тяжело преувеличить, особенно если это экскаватор ЭО-3223, без которого не обойтись при копании траншей и ям для фундаментов.

Гусеничный экскаватор ЭО-3223

Такая спецтехника как экскаватор ЭО-3223 являет собой универсальную многофункциональную машину, использующуюся для землеройных работ и оснащенную гусеницами и ковшом. Благодаря отличному импортному гидрооборудованию экскаватора также вместительному и функциональному ковшу, применяют экскаватор для следующих целей:

  • разгрузочно — загрузочных работ;
  • рытья земли и каменных пород;
  • очистки мелиоративных каналов и русла рек;
  • для работ в коммунальном и сельском хозяйстве, строительстве и промышленности.

Основные характеристики

Заявленные производителем экскаваторов ЭО-3223 технические характеристики указывают на то, что экскаватор ЭО-3223 есть мощной многофункциональной машиной, построенной Кохановским экскаваторным заводом на базе четырехтактного дизельного мотора Д -245. Его мощность составляет 100кВт, а частота оборота вала 2200 оборотов за 1 минуту.

Двигается, поворачивается и работает экскаватор при помощи импортного гидропривода, которые не сложны в управлении. Для того чтобы спецмашина могла одновременно работать, двигаться и разворачиваться, гидросистема имеет делитель потоков, направляющих рабочую часть топлива к гидромотору гусениц.

Сменные траки, имеющие ширину от 60 см до 90 см, дают возможность подсоединять один из восьми рабочих органов, в том числе стрела экскаватора 450 см, рукоятки от 180 см до 450см и ковши емкостями от 0,4 кв.м до 0,8 кв.м, гидромолот и лопата для очистных каналов. Большой популярностью пользуется модель ЭО-4121, которая выполняет широкий спектр услуг.

Сфера использование и варианты покупки ЭО-3223

Чаще всего, данную спецмашину применяют при рытье водопроводных и мелиоративных каналов, рыхлении мерзлых, тяжелых и скальных грунтов и пород, а также в разных стройработах, связанных с перевозкой и разгрузкой материалов, погрузкой строительного мусора, щебня, камня на автомобили и транспортные платформы.
Купить такую универсальную технику можно у нас на сайте, как за безналичный расчет, так и по лизингу. Можно арендовать ее по телефону, указанному на сайте.

Приобретая данную технику, клиент получает:

  • долговечную, универсальную, ремонтопригодную спецтехнику для различных работ с комплектом рабочих органов;
  • возможность заработка денег от сдачи в аренду спецтехники;
  • оказание различных коммунальных, строительных и землеройных услуг;
  • невысокая на экскаватор ЭО-3223 цена.

kowsh.ru

Экскаватор одноковшовый ЭО-3223 | Спецтехника Амкодор. ООО Росагромаш. г. Ставрополь. Amkodor.biz

Экскаватор одноковшовый ЭО-3223 – универсальная полноповоротная гидравлическая машина – предназначен для разработки новых и очистки находящихся в эксплуатации каналов мелиоративных и ирригационных систем, для погрузки и разгрузки сыпучих материалов, разрыхленных скальных пород и мерзлых грунтов.

Описание

Экскаватор одноковшовый ЭО-3223 – универсальная полноповоротная гидравлическая машина – предназначен для разработки новых и очистки находящихся в эксплуатации каналов мелиоративных и ирригационных систем, для погрузки и разгрузки сыпучих материалов, разрыхленных скальных пород и мерзлых грунтов. Эта машина идеально подходит для торфодобывающих предприятий в связи с увеличенной поверхностью гусениц и уменьшенным удельным давлением на грунт. Может использоваться в промышленном, гражданском, сельском и дорожном строительстве на грунтах I-IV категорий.

Увеличение производительности и возможность выполнения планировочных работ обеспечивается наличием «плавающего положения» стрелы. Эффективность использования экскаватора при выполнении работ по очистке каналов и планировке откосов значительно повышается при использовании режима «микропередвижения», обеспечивающего движения экскаватора вдоль участка со скоростью до 200 м/ч с одновременным использованием рабочего оборудования в режиме 100% производительности.

В базовом исполнении экскаватор ЭО-3223 оснащен моноблочной стрелой длиной 4.5 м, экскавационным ковшом вместимостью 0.75 м3, рукоятью длиной 1.8 м, гусеницей шириной 900 мм. Все остальные сменные рабочие органы заказываются дополнительно.

Технические характеристики

Ковш экскавационный
ХарактеристикаЭО-3223
Стрела моноблочнаяЭО-3223.03.01.000
Длина, мм4500
РукоятьЭО-3223.03.02.000
Длина, мм1800
ЭО-3223.03.10.000
Номинальная вместимость ковша, м30.75
Геометрическая вместимость ковша, м30.65
Ширина режущей кромки ковша, мм900
Глубина копания, мм4900
Радиус копания на уровне стоянки, мм7800
Высота выгрузки, мм4850
Усилие копания, кН82
Ширина гусеницы, мм900, 600 (опция)
Удельное давление на опорную поверхность, ширина гусеницы 900, кПа24
Частота вращения поворотной платформы, об/мин6.15
Масса эксплуатационная, кг15900
ДизельД-245
Мощность номинальная77 кВт (105 л.с.) при 2200 об/мин
Наибольшая скорость передвижения, км/ч2.5
Тип гидросистемыДвухнасосная с регулируемыми насосами
Количество гидрораспределителейдва
Тип гидрораспределителей4-секционные с прямым гидравлическим управлением
Время гидравлического цикла, с18.5
Длина, мм8350
Колея, мм2300
Ширина по капоту, мм2500
Высота, мм3100
Высота по кабине, мм2900
Радиус вращения хвостовой части, мм2675

Заказать звонок менеджера

amkodor.biz

КЭЗ ЭО-3223 - Экскаваторы гусеничные (EHO-3223 - KEHZ EHO-3223 - KEZ ЭО-3223 - КОХАНОВСКИЙ ЭЗ ЭО-3223 - КОХАНОВСКИЙ ЭКСКАВАТОР ЭО-3223 - КЭЗ ЭО-3223 - Экскаватор гусеничный КЭЗ ЭО-3223 - Экскаватор гусеничный ЭО-3223 - ЭО-3223) - Технические характеристики КЭЗ ЭО-3223 - Габаритные размеры КЭЗ ЭО-3223 - Двигатель КЭЗ ЭО-3223 - Ходовая часть КЭЗ ЭО-3223

Документ энциклопедии Стройтех, Категория: Экскаваторы гусеничные

  • Производитель:КЭЗ

Технические характеристики КЭЗ ЭО-3223

  • Эксплуатационная масса:14 120,00 кг
  • Эксплуатационная мощность:74,00 кВт
  • Скорость:4,00 км/ч

Габаритные размеры КЭЗ ЭО-3223

  • Длина:4 700,00 мм
  • Ширина:-
  • Высота:10 000,00 мм

Двигатель КЭЗ ЭО-3223

  • Модель двигателя:Д-245 ии Д-245Л
  • Объем двигателя:-
  • Частота оборотов двигателя:2 200,00 об/мин
  • Ход поршня двигателя:-

Ходовая часть КЭЗ ЭО-3223

Эксплуатационные характеристики КЭЗ ЭО-3223

  • Высота гусеницы:926,00 мм
  • Глубина копания:7 450,00 мм
  • Давление в гидросистеме:3,00-3,50 МПа
  • Длина базы:3 200,00 мм
  • Объем гидравлической системы:400,00 л
  • Объем ковша:0,80 м³
  • Питающее напряжение:24,00 В
  • Преодолеваемый уклон твердого сухого пути:21,94 °
  • Скорость поворота:8,75 об/мин
  • Ширина базы:2 900,00 мм





EHO-3223
|
KEHZ EHO-3223
|
KEZ ЭО-3223
|
КОХАНОВСКИЙ ЭЗ ЭО-3223
|
КОХАНОВСКИЙ ЭКСКАВАТОР ЭО-3223
|
КЭЗ ЭО-3223
|
Экскаватор гусеничный КЭЗ ЭО-3223
|
Экскаватор гусеничный ЭО-3223
|
ЭО-3223






Энциклопедия СтройТех является открытой справочно-информационной системой.
Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность - смело вносите свои правки.
• Не нашли нужного документа - добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого - форма отправки предложений.

На правах рекламы:

www.stroyteh.ru

Экскаватор ЭО-3223 ковш с гидравлическим захватом | Строительные, специальные и дорожные машины

ПТМ, строительно дорожные машины, расчет Экскаватора ЭО 2013

Введение
1. Анализ патентных решений…………………………………………4 2.Техническое предложение…………………………………..…………..…..6
3.Технические характеристики машины………………………………….…7
4.Основные расчеты экскаватора 3223……………………………………….8
4.1Определение показателей эффективности экскаватора …………….8
4.2Расчет рабочих усилий и потребной мощности привода…………..11
4.3Тяговый расчет экскаватора ЭО-3223……………………………….16
4.4. Статический расчет экскаватора ЭО-3223……………………….....18
4.5 Расчет производительности экскаватора ЭО-3223…………………..28
Заключение…………………………………………………………………... 29
Список используемых источников……………………………………..……30
Приложение А…………………………………………………………………..25

Наименование показателя Значение
Тип и марка двигателя дизель Д-245 или Д-245Л
Мощность эксплуатационная двигателя, кВт (л.с.) 74,0 (75)
Частота вращения вала двигателя, с-1 (об/мин) 35,7 (2 200)
Давление в основной гидросистеме, Мпа (кгс/см2) 25 (250)
Давление в системе управления, Мпа (кгс/см2) 3-3,5 (30-35)
Емкость гидросистемы экскаватора гусеничного, л 400
Частота вращения поворотной платформы, с-1 (об/мин) 0,146 (8,75)
Скорость передвижения экскаватора наибольшая, км/ч 4
Преодолеваемый уклон твердого сухого пути, рад (…°), не менее 0,383 (22)
Напряжение в электросети, В 24
Расход топлива при работу на грунтах 2, 3 категорий на 1 000 м3 грунта, л 98
Расход рабочей жидкости на 1 000 м3 грунта, л 5
Ширина экскаватора по капоту, м 2,7
Ширина колеи хода, м 2 900
Просвет под поворотной платформой, м 1,08
Габаритная высота экскаватора, м3 10
Высота экскаватора по кабине, м2 85
Клиренс экскаватора, м 0,52
База экскаватора, м 3,2
Габаритная длина экскаватора, м 4,7
Радиус вращения хвостовой части, м 2,7

Состав: Экскаватор(ОВ), Ковш с гидравлическим захватом(СБ), записка

Софт: КОМПАС-3D 13v

vmasshtabe.ru

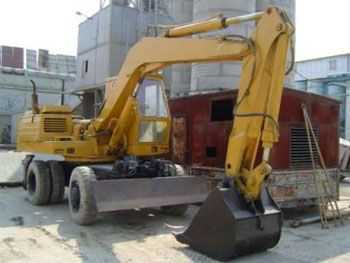

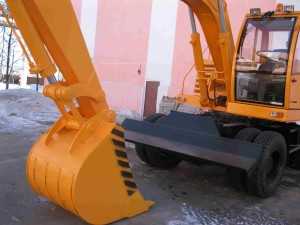

Экскаватор Кохановский ЭЗ ЭО-3323 технические характеристики

Экскаватор Кохановский ЭЗ ЭО-3323 является одноковшовым колесным экскаватором, который изготовлен на Кохановском экскаваторном заводе.

Экскаватор Кохановский


ЭЗ ЭО-3323 технические характеристики:
  • Размеры (длина/высота/ширина) - 7550 мм/3700 мм/2500 мм.
  • Двигатель:
    • модель Д-240 либо Д-240Л;
    • мощность 55,2 кВт;
    • тип топлива — дизтопливо.
  • Скорость хода 19,4 км/ч.
  • Рабочий вес с обратной лопатой, а также ковшом с наименьшей вместительностью 14000 кг.
  • Рабочий цикл обратной/прямой лопаты - 15,9 с/16,5 с.
  • Усилие резания 100 кН.
  • Давление гидравлического привода 28 МПа.
  • Подача насоса 60 л/мин.

Экскаватор Кохановский ЭЗ ЭО-3323 технические характеристики эксплуатируемого оборудования:

  • Прямая лопата:
    • вместительность ковшей 1,2 м3, 0,63 м3;
    • радиус копания 6780 мм;
    • высота разгрузки 4200 мм;
    • глубина копания 7660 мм.
  • Обратная лопата:
    • вместительность ковшей 0,8 м3, 0,6 м3, 0,5 м3;
    • радиус копания 8500 мм;
    • глубина копания 5400 мм;
    • высота разгрузки 4900 мм.
  • Грейфер:
    • вместительность ковшей 0,63 м3, 0,5 м3;
    • глубина копания 5400 мм;
    • высота разгрузки 3890 мм.

Экскаватор колесный Кохановский ЭЗ ЭО-3323 является многоцелевой землеройной техникой, эксплуатируемой при разработке траншей, карьеров, котлованов в грунте с I по IV категории. Также экскаватор используется при погрузке, разгрузке сыпучих материалов, предварительно рыхленных мерзлых грунтов, скальных пород. Он может эффективно использоваться в городском, сельском, промышленном, мелиоративном, транспортном строительстве.

Работоспособность данной техники сохраняется при температуре минус 40 - плюс 40 градусов за Цельсием. Стандартное оборудование техники используется при выполнении следующих работ:

  • Обратная лопата:
    • ковш объемом 0,5 м3, применяемый для работ с основной, удлиненной рукоятями на грунте с I по IV категории;
    • ковш объемом 0,63 м3, используемый на грунте с I по IV категории;
    • ковш объемом 0,8 м3, применяемый на грунте с I по II категории.
  • Прямая лопата
    • ковш объемом 0,63 м3, который используется на грунте с I по IV категории;
    • ковш объемом 1,2 м3, применяемый с материалами плотностью до 1400 кг/м3.

Пневмоколесный ход техники оборудован одной опорой-отвалом, расположенной спереди и двумя расположенными сзади, откидными опорами.

Экскаватор колесный Кохановский ЭЗ ЭО-3323 имеет следующие достоинства:

  • наличие эргономичной кабины с плотно закрывающимися окнами, которая обеспечивает комфортабельность рабочего места, отличную обзорность выполняемых работ, а также защиту от попадания внутрь пыли, газа;
  • наличие контрольно-измерительных приборов, которые удобно расположены на панели управления и отсеков, применяемых для хранения предметов первой необходимости, например, таких как аптечка, огнетушитель и другие;
  • наличие удобного сиденья водителя;
  • многофункциональность;
  • длительный период эксплуатации;
  • устойчивость;
  • соответствие стандартам качества;
  • высокая проходимость;
  • легкость техобслуживания и управления;
  • точность, эффективность выполняемых работ;
  • доступность деталей, ремонтопригодность.

Читайте также



Самое интересное

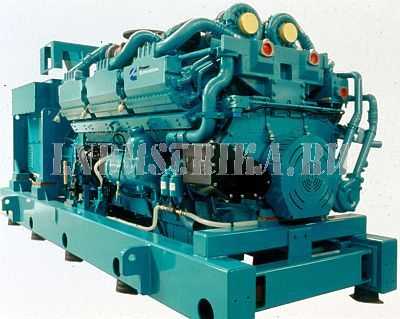

Инверторный дизельный генератор

Для чего используется дизельные генераторы, ...


Трехфазные дизельные генераторы

Наиболее мощные дизельные генераторы всегда ...



industrika.ru

Yonette : технические характеристики экскаватора эо-3223


... ЭО-3223, представляет собой многоцелевую землеройную машину

11. двигателя, кВт (л.с. Двигатель. Экскаватор ЭО-3223. 4 Наибольший

Главная. Купить Экскаватор гусеничный ЭО-3223 по самой низкой цене

Гусеницы, цепи гусеничные, ЭО-3223

Одноковшовый гусеничный экскаватор ЭО-3223 (гидравлический) Гусеничный

Гусеницы, цепи гусеничные, ЭО-3223

Экскаватор одноковшовый - ЭО-3223

Фото - экскаватор гусеничный ЭО-3223

... Цепь гусеничная, гусеница, гусеничная лента, каток опорный, ЭО-3223

Экскаватор одноковшовый - ЭО-3223: Вид спереди.

Экскаватор одноковшовый - ЭО-3223: Просвет под поворотной платформой

Экскаватор ЭО-3223, представляет собой многоцелевую землеройную машину

Экскаватор-планировщик ЭО-3533У

С уважением и наилучшими пожеланиями. Экскаватор гусеничный ЭО-3223

С уважением и наилучшими пожеланиями. Экскаватор гусеничный ЭО-3223

Экскаватор ЭО-3223 может быть использован в промышленном, гражданском

Экскаваторы. Просмотров. Компания. Описание (Ходовые части BERCO на

Экскаватор ЭО-3223 "Калининец" одноковшовый 3-ей размерной группы

Экскаватор ЭО-3223 на реконструкции русла р.Ипуть в г.Добруше (рядом

С уважением и наилучшими пожеланиями. Экскаватор гусеничный ЭО-3223

seventeenmadonnac.blogspot.com
