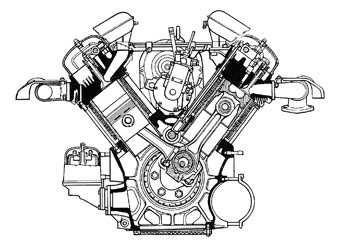

Двигатель татра 815 в разрезе – Самосвал «Татра 815»: технические характеристики, обзор возможных модификаций

Татра - Урал

Компания ТАТРА-УРАЛ основана в 2000 году и является официальным сервисным центром завода TATRA a. s. и официальным дилером завода CSM TISOVEC a.s., специализируется на поставке и обслуживании грузовых автомобилей и специальной техники на шасси TАТRA (самосвалов и тягачей TATRA-815, TATRA-163, экскаваторов-планировщиков UDS, автомобильных кранов AD). Для ремонта и обслуживания техники TATRA и UDS в Екатеринбурге открыт сервисный центр.

Для обеспечения клиентов компании запасными частями к автомобилям TATRA в г. Екатеринбург и г. Ухта организованы склады. Отлаженные коммерческие связи и договорные отношения с заводами-производителями  дают возможность нашей фирме обеспечивать широкий ассортимент поставляемых запасных частей и низкий уровень отпускных цен при гарантированном качестве отпускаемой продукции. Поставка запасных частей автомобильным и ж/д транспортом осуществляется во все регионы со склада и под заказ.




Более 300 автомобилей

TATRA Phoenix T 158 готовые к отгрузке.






Мы рады Вам предложить:

  • Грузовые автомобили Татра - самосвалы, тягачи, шасси, краны, бетоносмесители, лесовозы
  • Экскаваторы планировщики УДС
  • Грузовые автомобили Татра с пробегом
  • Оригинальные запасные части со склада и под заказ
  • Сервисное обслуживание и капитальный ремонт для дорожно-строительной техники Татра и УДС
  • Квалифицированную консультацию специалистов
  • Каталоги, руководство по ремонту и эксплуатации
  • Продажа, установка и ремонт воздушных отопителей салона Eberspacher


Характеристики автомобилей  TATRA

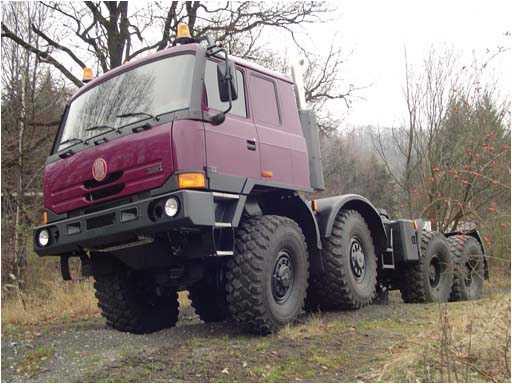

Автомобили марки "ТАТРА" специально созданы для экстремальных эксплуатационных условий. Относительно простая, надежная и в своем роде уникальная конструкция автомобилей TATРA позволяет легче и быстрее преодолевать участки труднопроходимой местности, кроме того, автомобили TATRA отличаются высокой надежностью и долговечностью даже в сложнейших погодно-климатических условиях. За многие годы эксплуатации в России продукция завода TATРA зарекомендовала себя с положительной стороны, особенно при работе в условиях Крайнего Севера.

Характерной конструкторской чертой является центральная несущая труба с независимыми качающимися полуосями. Такая компоновка минимизирует передачу деформационных усилий на технологическое оборудование (экскаваторная, крановая, бетоносмесительная или аналогичные установки), позволяет увеличить транспортную скорость и комфортабельность езды по бездорожью. Приводная система интегрирована в несущую трубу, соответственно она ею защищена от повреждения; модульная схема позволяет создать полно приводное шасси с 2, 3, 4, 5 или 6 мостами с различными колёсными базами.
Автомобили "ТАТРА" оснащены силовыми установками собственного производства - 8 цилиндровыми, V- образными дизельными двигателями воздушного охлаждения с прямым впрыском топливной смеси, турбокомпрессором и межохладителем нагнетаемого воздуха, выполняющие совокупность европейских предписаний "EURO 4" и "EURO 5".



Характеристики экскаватора UDS на базе автомобиля TATRA

UDS-114, 214 - полноповоротный колесный экскаватор, оснащенный телескопической стрелой. Предназначен для выполнения сложных землеройных работ, которые невозможно осуществить при помощи обычного экскаватора или грейдера. При необходимости возможна быстрая смена различного навесного оборудования.

Экскаватор UDS  предназначен возводить насыпи высотой более 2,5 метров; планировать и чистить откосы и кюветы дорог; производить очистку от мусора и ила прудов и ручьев; рыть котлованы под углом девяносто градусов и глубиной до 5,5 м., работать в местах, ограниченных по высоте; подкапывать под коммуникациями и трубами; работать как кран или манипулятор с грузами до 4-х тонн. То есть делать массу работ, которые недоступны ни обычным экскаваторам, использующим шарнирно-рычажное оборудование, ни грейдерам. Дело в том, что 'экскаватор UDS имеет отличительную особенность, делающую этот экскаватор столь разнопрофильным, а именно – телескопическую стрелу с поворачивающимся вокруг своей оси ковшом.

Одно из главных преимуществ экскаватора UDS – это его мобильность. Изначально разработан на базе грузового автомобиля ТАТРА-815, поэтому может развивать скорость до 70 км/ч. и, в отличие от гусеничных экскаваторов и экскаваторов на пневмо ходу, Tatra UDS способен добираться до строительного объекта самостоятельно – без дорогостоящей доставки на спецтранспорте.

tatra-ural.ru

Ремонт TATRA 815

  Схема грузового автомобиля TATRA 815. Скачать электросхемы и подробное описание можно в архиве. Руководство по эксплуатации и ремонту TATRA 815. Оглавление:
