Metso Nordberg LT 125 | Specifications | (1996-2017)
Базовая модель с магнитным отделителем с боковым ленточным транспортёром Тип установки: KU = полозья, RM = Гусеничное трансп.ср-во, RA = Колесное трансп.средство, CO = Трансп.средство с контейнером, HL = Транспортное ср-во с крюком, HS = Гидравлические опоры, SM = Полу транспортное ср-во Вид дробилки: BB = щековая дробилка., K
Nordberg LT 125 Metso - Технические данные
| Вес в рабочем состоянии | 86 т |
|---|---|
| Раскрытие измельчителя длина | 1.25 м |
| Раскрытие измельчителя ширина | 0.95 м |
| Транспортная длина | 15.4 м |
| Транспортная ширина | 3.5 м |
| высота в транспортном cостояние | 3.8 м |
| Тип установки | RM |
| Вид дробилки | BB |
| Привод | D/Hy |
| Мощность привода | 317 кВт |
| Объем силоса | 9 м³ |
| ### | |
| ### | |
| ### |
Nordberg LT 125 Metso - Специальное оборудование
- Дистанционное управление
- Конвейерные весы
- Автоматическая смазка
Что вы думаете об этой машине?
Благодарим за отзыв
Гигантская дробилка Nordberg C200 на шахте Pyhasalmi (Финляндия) сводит к минимуму выход «негабаритов»
Самая крупная щековая дробилка производства Metso Minerals - Nordberg C200 играет ключевую роль на шахте Pyhasalmi Mine Oy, расположенной в г. Пухаярви в центральной части Финляндии. Шахта, которой владеет компания Inmet Mining, выпускает медный, цинковый и пиритовый концентраты (компания Inmet Mining, кроме Pyhasalmi, владеет шахтой (Jiyel в Турции, Troilus в Канаде и Ok Tedi в Папуа Новая Гвинея). Весь объем добываемой руды в 1.3 млн.т/год уже более двух лет перерабатывается этой дробилкой массой 137 тонн.
Все щековые дробилки Nordberg серии С (табл. 1) характеризуются особой конструкцией рамы, специально предназначенной для работы в экстремальных условиях и способной переносить максимальные нагрузки. Прочный шатун и концевые рамы выполнены из сверхпрочной литой стали, изготовленной в литейных цехах Metso. Сочетание стальных боковых плит, высокомарганцевистых щек дробилки, боковых футеровок, сверхпрочного вала эксцентрика и четырех одинаковых подшипников увеличенного диаметра обеспечивает долговечность и высокую надежность.
Благодаря большому приемному зеву размером 2.0X1.5 м, дробилка С200 может дробить куски руды объемом более одного кубометра. Это значительно уменьшило необходимость додрабливания «негабаритов», и шахта может использовать более крупные, чем ранее, загрузочные машины.
Уникальная модульная несварная конструкция рамы является техническим достижением компании Metso Minerals. Она состоит из двух боковых плит, изготовленных из горяче-катанной стали, соединенных с литыми стальными рамами болтовыми креплениями через прочные, механически точно обработанные втулки. Отсутствие в конструкции концентраторов напряжений, например, таких как сварные швы, обеспечивает высокую устойчивость к ударным нагрузкам.
«С200 может дробить гораздо больше, чем имеющий место в настоящее время суточный объем добычи руды - 5 тыс. тонн. Это имеет для нас положительное значение, так как при использовании меньшей дробилки мы бы вынуждены были постоянно додрабливать негабаритные куски. Теперь же нам приходится запускать схему додрабливания «негабаритов» только раз в неделю» - говорит менеджер шахты Тейво Юрвансуу.
В табл. 2 представлена производительность щековых дробилок Metso Minerals - Nordberg серии С. Приведенные в таблице цифры получены для материала со средней насыпной плотностью 1.6 т/м3 при максимальном размере куска материала питания, который поступает в камеру дробления без закупоривания. Приведенные значения являются максимальными и могут изменяться в зависимости от способа загрузки дробилки и характеристик материала питания, таких, например, как гранулометрический состав, насыпная плотность, влажность, содержание глины и дробимость.
Значения измерений настройки закрытой стороны щековой дробилки изменяются в зависимости от используемого профиля щеки.

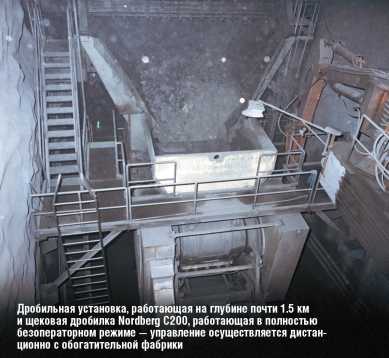

Дробильная установка на самой большой глубине в Западной Европе
Новая дробильная станция - самая глубокая в западной Европе. Она была смонтирована на глубине 1400 м в рамках проекта общего переоборудования шахты. Обнаруженное на глубине свыше одного километра медно-цинковое рудное тело с запасами в 15 млн.т позволит продлить срок существования шахты Пухасалми по крайней мере до 2015 г. При этом, как отмечает Тейво Юрвансуу, при разработке нового участка шахты особое внимание уделялось эффективности и раци -онализации операций. Например, дробильная установка и система подъема руды полностью автоматизированы, и управление ими осуществляется из операторской, расположенной на поверхности земли. Для погрузки руды используются более мощные погрузчики с ковшами, вмещающими 21 т. «Теперь можно оправданно говорить, что мы являемся самым эффективным горнодобывающим предприятием в мире, если сравнить нашу производительность и наш штат всего в 200 рабочих» - подчеркивает господин Юрвансуу.
Табл. 1 Технические характеристики щековых дробилок Metso Minerals - Nordberg серии С
|
Параметры |
C80 |
C100 |
C105 |
C110 |
C125 |
C140 |
C145 |
C160 |
C200 |
C3055 |
|
Размер загрузочной щели, мм |
800х510 |
1000х760 |
1060х700 |
1100х850 |
1250х950 |
1400х1070 1400х1100 1600х1200 2000х1500 |
1400х760 |
|||
|
Электрическая мощность, кВт |
75 |
110 (90) |
110 |
132 (160) |
160 (132) |
200 (160) |
200 |
250 (200) |
400 |
160 |
|
Электрическая мощность, л.с. |
100 |
150 (125) |
150 |
200 |
150 |
250 |
250 |
300 |
500 |
200 |
|
Скорость, об./мин. |
350 |
260 |
300 |
230 |
220 |
220 |
220 |
20 |
200 |
260 |
|
Длина неподвижной щеки, мм |
1100 |
1600 |
1450 |
1800 |
2000 |
2100 |
2300 |
2500 |
3000 |
1600 |
|
Минимальная грузоподъемность крана для обслуживания (шатун без маховиков), кг |
2870 |
7060 |
4020 |
9000 |
12960 |
15950 |
18600 |
21380 |
31800 |
8630 |
Табл. 2 Производительность щековых дробилок Metso Minerals - Nordberg серии С, т/ч
|
C80 |
C100 |
C105 |
C110 |
C125 |
C140 |
C145 |
C160 |
C200 |
C3055 |
|
|
Размер Размер разгрузочной загрузочной щели, мм щели, мм |
800x510 |
1000x760 |
1060x700 |
1100x850 |
1250x950 |
1400x1070 |
1400x1100 |
1600x1200 |
2000x1500 |
1400x760 |
|
40 |
65 |
|||||||||
|
50 |
80 |
|||||||||
|
60 |
95 |
|||||||||
|
70 |
115 |
150 |
155 |
190 |
240 |
|||||
|
80 |
130 |
170 |
175 |
210 |
270 |
|||||
|
90 |
150 |
|
200 |
235 |
295 |
|||||
|
100 |
165 |
215 |
220 |
255 |
290 |
325 |
||||
|
125 |
210 |
265 |
280 |
310 |
350 |
385 |
400 |
390 |
||
|
150 |
250 |
315 |
335 |
370 |
410 |
455 |
470 |
520 |
460 |
|
|
175 |
290 |
370 |
390 |
425 |
470 |
520 |
540 |
595 |
760 |
530 |
|
200 |
420 |
445 |
480 |
530 |
590 |
610 |
675 |
855 |
600 |
|
|
225 |
590 |
655 |
680 |
750 |
945 |
|||||
|
250 |
650 |
725 |
750 |
825 |
1040 |
|||||
|
275 |
820 |
900 |
1130 |
|||||||
|
300 |
980 |
1350 |
||||||||
Высокая прочность изнашиваемых частей
Тяжелая цинково-медно-серная руда обладает хорошими дробильными свойствами. Инженер по техническому обслуживанию Еркки Карккаинен отмечает, что «изнашиваемые детали неподвижной части дробилки имеют ресурс около десяти месяцев, а подвижной части дробилки - шесть месяцев. Мы выполняем дробление на машине С200 в три смены при ширине разгрузочной щели в 150 мм. Щековая дробилка доказала, что является надежной машиной, которая внесла свой вклад в обеспечение безотказности работы схемы первичного дробления».

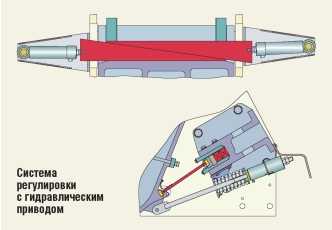

Регулировка щековых дробилок серии С может быть выполнена быстро и эффективно с целью наибольшего соответствия процессу дробления. При этом процесс регулировки всегда безопасен, т.к. не предполагает установки или снятия регулировочных прокладок. Можно выбрать механическое ручное или дистанционное (с гидравлическим приводом) управление регулировочными клиньями.
Модульная конструкция обеспечивает также простой монтаж на ограниченной площади любой щековой дробилки Nordberg серии С, например, при проведении подземных работ. Оборудованная встроенной опорой двигателя, дробилка занимает меньше пространства при установке. Различные
Менеджер шахты Pyhasalmi Тейво Юрвансуу и инженер техобслуживания Еркки Карккаинен на новом участке шахты (гор. 1405 м)
углы наклона щек могут быть легко подобраны при использовании опорных кронштейнов дробилки. Точная балансировка позволяет использовать более высокую скорость дробления и простую установку на фундаменте без анкерных болтов. Сбалансированная конструкция дополнительно снижает нагрузку на клиновые ремни и элементы опоры и, таким образом, сокращает общую стоимость монтажа установки.
Дробилка Nordberg C200 на шахте Pyh salm- вторая щековая дробилка такого типоразмера, поставленная Metso Minerals. Первая была поставлена на известняковый карьер в Италии. В ближайшем будущем на шахте Tara в Ирландии будет смонтирована третья подобная дробилка.
Журнал "Горная Промышленность" №2 2005
mining-media.ru
| 1. |
Аренда дробилки (дробильной установки) Metso Nordb Дробилка 2014 г. 15.07.2016 |
г. Кожино |
цена по запросу | |
| 2. |
Аренда дробилки (дробильной установки) Metso Nordb Дробилка 2014 г. 15.07.2016 |
г. Кашира |
цена по запросу | |
| 3. |
Аренда дробилки (дробильной установки) Metso Nordb Дробилка 2016 г. 09.07.2016 |
г. Жилево |
цена по запросу | |
| 4. |
Дробилка SANDVIK QJ330 Дробилка 2012 г. 28.03.2018 |
ООО "КарьерСтрой"
г. Москва |
3 700 РУБ/час | |
| 5. |
Дробилка SANDVIK QJ330 Дробилка 2012 г. 18.03.2018 |
ООО "КарьерСтрой"
г. Москва |
3 700 РУБ/час | |
| 6. |
Komatsu BR100JG-2 Дробилка 2008 г. 09.02.2018 |
г. Тюменская область, Тюмень |
8 000 РУБ/день | |
| 7. |
Komatsu BR350JG-1 Дробилка 2010 г. 10.12.2017 |
г. Краснодарский край, Краснодар |
1 000 РУБ/час | |
| 8. |
Аренда дробилки (дробильной установки) Komplet LEM Дробилка 2011 г. 04.12.2017 |
Слом Поволжье Групп
г. Нижний Новгород |
цена по запросу | |
| 9. |
Аренда грохота Sandvik QE340 Москва Дробилка 2011 г. 04.12.2017 |
Феникс
г. Москва |
цена по запросу | |
| 10. |
Аренда грохота METSO ST 352 Москва Дробилка 2004 г. 03.12.2017 |
Лига-Строй
г. Москва |
30 000 РУБ/смена |
www.stroyteh.ru
Документ энциклопедии Стройтех, Категория: Дробилки
Технические характеристики METSO C125
Габаритные размеры METSO C125
Двигатель METSO C125Эксплуатационные характеристики METSO C125
C125|METSO C125|Дробилка C125|Дробилка METSO C125|МЕТСО C125
Энциклопедия СтройТех является открытой справочно-информационной системой. |
На правах рекламы: |
www.stroyteh.ru
Щековые дробилки серии «С» NORDBERG:
Распорная плита и подшипники не ее обоих концах имеют твердую скользящую поверхность. Износ этих компонентов ускоряется после износа твердого покрытия. Заменяйте эти детали, когда их износ достигнет порядка 3 мм …
Заменяйте изношенные плиты, не допуская их полного износа.
Заменяйте защитную плиту, не допуская ее полного износа.
6.5.2.1 Демонтаж: С105, С3055 Для демонтажа дробящих плит щек, смотрите рисунки 6.8, 6.9 и 6.10, и выполните следующие действия: 1. Дробящая плита неподвижной щеки: - Очистите отверстия для подъема дробящей …
6.5.1 Монолитные дробящие плиты щек: С63, С80, С95, С100 6.5.1.1 Демонтаж: С63, С80, С95, С100 (С110) Для демонтажа дробящих плит щек, смотрите рисунки 6.3, 6.4 и 6.5, и выполните следующие …
Нижние боковые футеровочные плиты обычно изнашиваются быстрее верхних. Если заменять на новые только нижние секции, между ними и верхними секциями будет образовываться выступ, который будет замедлять поступление материала в дробильную …
Так как затвердевание и износ дробящих плит происходят в различных зонах дробильной камеры неравномерно, следующие советы помогут вам увеличить срок службы дробящих плит: - При использовании дробящих плит, состоящих из …
Существует несколько различных типов дробящих плит, используемых для щековых дробилок Nordberg серии С. Для получения подробной информации по профилям и указаний по применению, обращайтесь в Metso Minerals. Тип дробящей плиты …
Дробящие плиты щековых дробилок Nordberg серии «С» изготавливаются из марганцевой стали, которая затвердевает в процессе эксплуатации. Для дробления различных материалов и в различных условиях имеется набор различных профилей, которые позволяют …
TOC t "Заголовок 2;1;Заголовок 3;2" 6.1 ОБЩИЕ СВЕДЕНИЯ........................................................................................................................... 6- PAGEREF _Toc57783929 h 1 08D0C9EA79F9BACE118C8200AA004BA90B02000000080000000D0000005F0054006F006300350037003700380033003900320039000000 6.2 ВЫБОР ДРОБЯЩИХ ПЛИТ................................................................................................................. 6- PAGEREF _Toc57783930 h 1 08D0C9EA79F9BACE118C8200AA004BA90B02000000080000000D0000005F0054006F006300350037003700380033003900330030000000 6.3 ЗАТВЕРДЕВАНИЕ ДРОБЯЩИХ ПЛИТ................................................................................................. 6- PAGEREF …
Действие Ежед-невно Ежене-дельно Ежеме-сячно Каждые 6 месяцев Проверьте натяжение клиновидных ремней Х Проверьте затяжку болтов дробящих плит щек Х Проверьте затяжку болтов боковых футеровочных плит Х Проверьте боковые направляющие плиты …
5.4.1 Ежедневное техническое обслуживание ПЕРЕД ЗАПУСКОМ Смотрите рисунок 5.7 для справки. 1. Проверьте натяжение клиновидных ремней. Смотрите главу 3.8.2 Руководства по установке. 2. Проверьте затяжку гаек болтов дробящих плит щек …
5.3.1 Общие сведения Обеспечение соответствующей смазки является крайне важным для вашей дробилки. Чтобы гарантировать постоянную соответствующую смазку вашей дробилки, внимательно выполняйте инструкции, приведенные в данной главе. 5.3.2 Характеристики смазки Для …
5.2.1 Замена распорной плиты и вкладышей распорной плиты Если необходимо заменить распорную плиту, то это рекомендуется делать в следующей последовательности: 1. Увеличьте до максимального размера ширину разгрузочной щели дробилки. 2. …
Проставка может устанавливаться между нижним регулировочным клином и пластиной вкладышей распорной плиты (Рисунок 5.1). Проставка дает возможность использовать два различных диапазона ширины разгрузочной щели дробилки. Никогда не допускается устанавливать размер …
TOC t "Заголовок 2;1;Заголовок 3;2" 5.1 ПРОСТАВКА....................................................................................................................................... 5- PAGEREF _Toc57705158 h 1 08D0C9EA79F9BACE118C8200AA004BA90B02000000080000000D0000005F0054006F006300350037003700300035003100350038000000 5.1.1 Установка проставки............................................................................................................ 5- PAGEREF _Toc57705159 h 1 08D0C9EA79F9BACE118C8200AA004BA90B02000000080000000D0000005F0054006F006300350037003700300035003100350039000000 5.1.2 Снятие проставки.................................................................................................................. 5- PAGEREF _Toc57705160 h 3 …
НЕИСПРАВНОСТЬ ПРИЧИНА МЕРЫ Распорная плита выпадает из вкладышей Слишком крупный материал питания Подавайте на дробилку материал питания соответствующего размера. Убедитесь в правильной конструкции задних стенок бункера питания. Слишком ослаблена пружина …
Проставка может устанавливаться между регулировочными клиньями и узлом распорной плиты (устанавливается не на все модели). Проставка дает возможность использовать два различных диапазона ширины разгрузочной щели дробилки, однако при ее использовании …
Для защиты механизма в ситуациях самопроизвольной перегрузки или попадания недробимых объектов, размер которых больше размера разгрузочной щели (например, зубьев ковша экскаватора), дробилка оборудована распорной плитой, служащей предохранительным устройством. В случае …
Регулировка ширины разгрузочной щели щековой дробилки серии С производится с помощью перемещения двух клиньев по направлению к и от друг друга. Такое перемещение вызывает изменение эффективной толщины “s” клиновой пары, …
Остановившаяся дробилка должна рассматриваться как возможно забившаяся и, поэтому, потенциально опасная. Освободите рабочую зону от всего персонала. Незамедлительно оповестите начальство или его представителей об остановке дробилки. ОПАСНОСТЬ! Осмотр остановившейся дробилки …
Обеспечьте равномерную подачу материала в дробилку в соответствии с рекомендациями конструкции узла питания. Имейте в виду, что дробилка работает наиболее эффективно, когда камера дробления заполнена на 2/3 объема. Для оптимизации …
Для остановки дробилки выполните следующие действия: 1. Остановите устройство подачи питания. 2. Ожидайте, пока камера дробилки не будет пустой. 3. Остановите электродвигатель или дизельный двигатель. 4. Остановите разгрузочный конвейер. ВНИМАНИЕ! …
Дробилка приводится в действие от электродвигателя или от дизельного двигателя. Запускайте дробилку только в таком режиме, чтобы запустить электродвигатель или двигатель в соответствии с инструкциями производителей. Во время запуска не …
Регулярная привычка производить проверки обеспечит многолетнюю успешную работу дробилки. Не полагайтесь на свою память, чтобы производить регулярное требуемое техническое обслуживание, ведите аккуратно записи в журнале. Регулярное выполнение проверок перед запуском …
TOC t "Заголовок 2;1;Заголовок 3;2" 4.1 ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ ПЕРЕД ЗАПУСКОМ ДРОБИЛКИ..................................................... 4- PAGEREF _Toc57617809 h 1 08D0C9EA79F9BACE118C8200AA004BA90B02000000080000000D0000005F0054006F006300350037003600310037003800300039000000 4.2 ЗАПУСК ДРОБИЛКИ........................................................................................................................... 4- PAGEREF _Toc57617810 h 1 08D0C9EA79F9BACE118C8200AA004BA90B02000000080000000D0000005F0054006F006300350037003600310037003800310030000000 4.3 ОСТАНОВКА ДРОБИЛКИ.................................................................................................................... 4- …
После запуска дробилки на нее могут быть установлены следующие дополнительные устройства. 3.9.1 Вспомогательная плита Для уменьшения угла захвата дробилки устанавливается вспомогательная (подкладочная) плита под дробящую плиту неподвижной щеки. Вспомогательная плита …
Все модели дробилок серии С имеют максимальную возможную ширину разгрузочной щели, так же как и минимальную допустимую ширину разгрузочной щели, и очень важно, чтобы пользовать осознавал важность постоянно помнить эти …
Ширина разгрузочной щели дробилки является наиболее важным параметром дробилки, так как он определяет производительность дробилки, а также максимальную крупность продукта на выходе дробилки. Поэтому, очень важно понять, как измеряется ширина …
Гранулометрический состав продукта дробления зависит от тех же факторов, которые влияют на производительность. На следующем рисунке приведен гранулометрический состав продукта дробления, как функция ширины разгрузочной щели дробилки (C. S.S). Распределения …
Производительность дробилки зависит от таких факторов, как тип питания (тип материала, крупность, характеристика дробления, содержание влаги, и т. д.), характер функционирования (наличие питания, организация узла питания) и установка ширины разгрузочной …
Metso Minerals прилагает усилия к тому, чтобы иметь большой запас деталей на складе, для обеспечения быстрого и эффективного удовлетворения всех заказов по ремонту и замене деталей. Для избежания задержки или …
Каталог запасных частей, содержащий различные сборочные чертежи, относящиеся к вашей дробилке, будет незамедлительно выслан после отправки дробилки. Данный каталог иллюстрирует все отдельные части, используемые при сборке механизма, и необходим при …
Позиция Описание Позиция Описание 1 Передняя секция рамы 16 Подшипник подвижной щеки 2 Верхний клин 17 Подвижная щека 3 Заполняющий клин 18 Штанги скрепления рамы 4 Болт дробящей плиты щеки …
На всем протяжении данного руководства используются определенные технические термины для описания дробилки, ее компонентов и ее работы. Эти термины определены ниже, чтобы Избежать непонимания и разночтения. Позиция Описание Позиция Описание …
