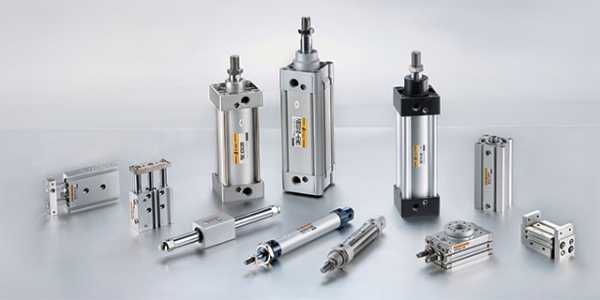

Пневмоцилиндры Festo. Серия DNC
Опыт немецких производителей в области производства пневмокомплектующих достаточно обширен для со…
02.04.2018
Импульсные клапаны чрезвычайно востребованы во многих областях применения и позволяют намного с б…
26.03.2018
Во многих обстоятельствах для предотвращения аварийных ситуаций на трубопроводах большой мощности…
19.03.2018
Пневмоцилиндры Festo. Серия DNC
Классическая серия пневмоцилиндров Festo серии DNC выполнена по международному стандарту ISO 6431/15552. Алюминиевый профиль для установки датчиков положения. Множество принадлежностей и вариантов исполнения.
Диаметр поршня: 32, 40, 50, 63, 80, 100, 125 мм
Длина хода поршня: 10 … 2000 мм
Усилие на штоке: 483 … 7363 Н
Рабочее давление: 0,6 … 12 бар, для Ø 125 мм – 0,6 … 10 бар
Действие: двухстороннего действия
Опрос положения: с опросом положения или без него
С демпфированием P: упругие демпфирующие кольца с двух сторон
С демпфированием PPV: регулируемое двусторонее демпфирование
pnevmex.ru
Пневмоцилиндра Festo Dnc – Bossgoo.com
DNC цилиндр, цилиндр ISO 6431, широко используется. Диаметр от 32 до 200 мм
Название продукта:festo типа DNC ISO6431 цилиндра (ISO 15552) родила 125Номер модели:DNC100X100
DNC ISO6431 festo типа цилиндр (ISO 15552) родила 125
Код Ординг
| DNC | D | – | 50 | X | 50 | – | 25 | – | LB |
| | | | | | | | | | | | | ||||
| SI:ISO15552 Standard cylinder | Cylinder Broe | Stroke | Adjustable Stroke | ||||||
| Series | Installing way | ||||||||
| Blank:Standard double acting type | Blank:Basic type | ||||||||
| D:Double axis double acting type | LB:Foot mounting type | ||||||||
| J:Double axis double acting adjustable type | FA:Front Flange mounting type | ||||||||
| FB:Back cover mounting type | |||||||||
| CA:Piove type | |||||||||
| CB:clevis mounting type | |||||||||
| YB:Back foot mounting |
Спецификация
| Bore(mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Acting Type | Double Action Type | ||||||
| Working Medium | Air | ||||||
| Fixed Type | Basic type FA type FB type CA type CB type LB type YB type | ||||||
| Operating Voltage Range | 0.1~0.9MPa | ||||||
| Ensured Pressure Resistance | 1.35MPa | ||||||
| Operating Temperature Range℃ | 0~70℃ | ||||||
| Operating Speed Rang | 50~800 | ||||||
| Buffer Type | Adjustable Buffer | ||||||
| Buffer Stroke(mm) | 20 | 26 | |||||
| Port Connection | G1/8″ | G1/4″ | G3/8″ | G1/2″ | |||
Инсульт
| Bore(mm) | Standard stroke | Max. Stroke | Permissible Stroke |
| 32 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 | 1000 | 2000 |
| 40 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 | 1200 | 2000 |
| 50 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1200 | 2000 |
| 63 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 80 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 100 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 125 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |

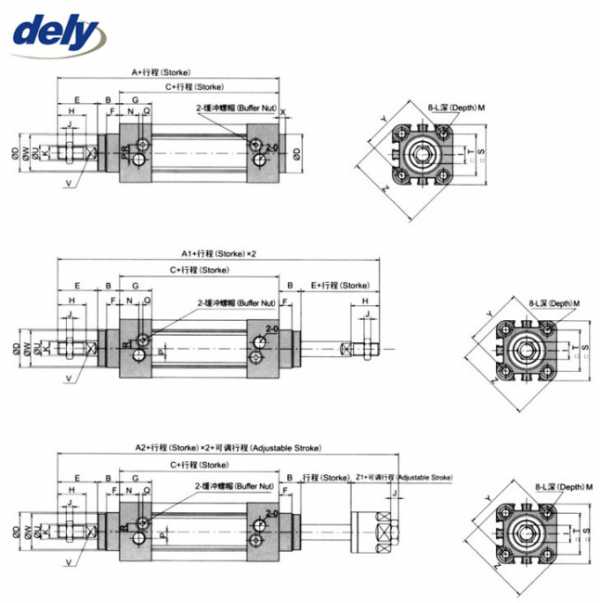

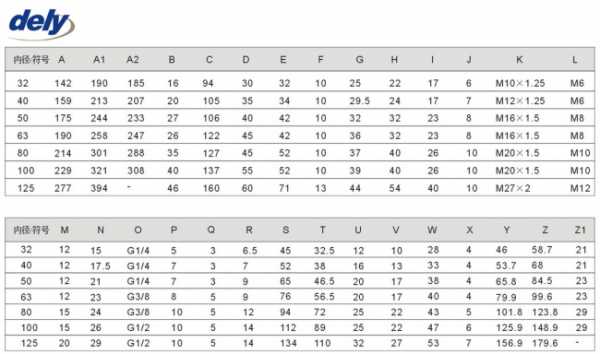

Общий размер
Профиль компании
FENGHUA KAIYANG электромеханические CO., LTD. specailly производителя и рынка гидравлический клапан, гидравлические установки, пневматические элемент, источника воздуха подразделения, пневматические выполнить элемент и пневматические помощник.Мы прошли проверки системы качества ISO9001: 2000.Передовые технологии и оборудование, хорошее качество, продажи нашей продукции далеко для многих стран.Для того, чтобы встретить больше и больше клиентов требования.
dely-pneumatic.ru.bossgoo.com
Пневмоцилиндр серии VBC » E•MC ® ПНЕВМО-АВТОМАТИКА И КЛАПАНЫ
Стандартные пневмоцилиндры серии VBC. Соответствуют стандарту ISO6431, ISO15552
| Тип цилиндра | Двустороннего действия |
| Энергоно ситель | Очищенный сжатый воздух с распылённым маслом или без него, тонкость очистки 25 мкм |
| Рабочее давление | 1 — 9 бар (0,1 — 0,9 МПа) |
| Скорость хода поршня | 50…800 мм/с |
| Рабочая температура | — 5…+70°С (обычное применение) |
| — 20…+70°С (с сухим воздухом) | |
| Диаметр поршня | 32-40-50-63-80-100-125-160-200 мм |
| Магнитное кольцо на поршне | По требованию |
| Ход штока пневмоцилиндра | 0-2000 мм |
| Демпфирование | Есть, регулируемое |

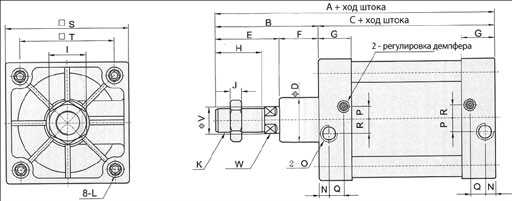

Габаритные и присоединительные размеры
Диаметр, мм | A | B | C | D | E | F | G | H | I | J | K |
32 | 142 | 48 | 94 | 30 | 32 | 16 | 27,5 | 22 | 17 | 6 | M10x1,25 |
| 40 | 159 | 54 | 105 | 35 | 36 | 18 | 29 | 24 | 19 | 7 | M12x1,25 |
| 50 | 175 | 69 | 106 | 40 | 44 | 25 | 30 | 32 | 24 | 8 | M16x1,5 |
| 63 | 190 | 69 | 121 | 45 | 44 | 25 | 31 | 32 | 24 | 8 | M16x1,5 |
| 80 | 214 | 86 | 128 | 45 | 56 | 30 | 35 | 40 | 30 | 10 | M20x1,5 |
| 100 | 229 | 91 | 138 | 55 | 59 | 32 | 36 | 40 | 30 | 10 | M20x1,5 |
| 125 | 279 | 119 | 160 | 60 | 74 | 45 | 46 | 54 | 41 | 13,5 | M27x2 |
| 160 | 332 | 152 | 180 | 65 | 94 | 58 | 50 | 72 | 55 | 18 | M36x2 |
| 200 | 347 | 167 | 180 | 75 | 110 | 57 | 50 | 72 | 55 | 18 | M36x2 |
| Диаметр,мм | L | N | O | P | Q | R | S | T | V | W |
| 32 | M6x1 | 13,5 | G 1/8 | 4 | 7,5 | 7 | 47 | 32,5 | 12 | 10 |
| 40 | M6x1 | 16 | G 1/4 | 6 | 9,5 | 9 | 53 | 38 | 16 | 13 |
| 50 | M8x1 | 18,5 | G 1/4 | 8,5 | 6,7 | 9 | 65 | 46,5 | 20 | 17 |
| 63 | M8x1,25 | 19 | G 3/8 | 6 | 7,7 | 9 | 75 | 56,5 | 20 | 17 |
| 80 | M10x1,5 | 19 | G 3/8 | 10 | 5 | 13,5 | 95 | 72 | 25 | 22 |
| 100 | M10x1,5 | 18 | G 1/2 | 12,5 | 10 | 14,5 | 115 | 89 | 25 | 22 |
| 125 | M12 | 23 | G 1/2 | 14 | 12 | 14 | 140 | 110 | 32 | 27 |
| 160 | M16 | 25 | G 3/4 | 15 | 12 | 20 | 180 | 140 | 40 | 36 |
| 200 | M16 | 25 | G 3/4 | 15 | 12 | 20 | 220 | 175 | 40 | 36 |
Внутренняя конструкция и материал
| Поз . | Наименование, материал | Поз . | Наименование, материал |
| 1. | Г айка штока, сталь | 10 . | Магнитное кольцо (не на всех цилиндрах) |
| 2. | Шток поршня, сталь с твёрдым хромовым покрытием | 11 . | Компенсационное кольцо, полиамид (РА66) |
| 3. | Манжета штока, пербунан (NBR) | 12. | Гильза, анодированный алюминий |
| 4. | Втулка штока, латунь, PTFE | 13. | Поршень, алюминиевый сплав |
| 5. | Передняя крышка, анодированный алюминий | 14. | Уплотнительное кольцо винта деапфера, пербунан (NBR) |
| 6 . | Манжета демпфера, пербунан (NBR) | 15. | Винт регулировки демпфирования, оцинкованная сталь |
| 7. | Уплотнительное кольцо, пербунан (NBR) | 16 . | Задняя крышка, анодированный алюминий |
| 8 . | Уплотнительное кольцо штока/поршня, пербунан (NBR) | 17. | Затяжной винт, углеродистая сталь |
| 9. | Манжета поршня, пербунан (NBR) | 18 . | Стяжной болт, углеродистая сталь |
emc.kiev.ua
Выбор пневмоцилиндра » E•MC ® ПНЕВМО-АВТОМАТИКА И КЛАПАНЫ
Автор:adminВыбор пневмоцилиндра
Для правильного выбора модели пневмоцилиндра необходимо учитывать не только усилие на штоке, но и ускорения, массы движимых элементов, радиальную нагрузку. Ответственность за соблюдение этих параметров лежит на заказчике.
Расположение и момент срабатывания датчиков положения зависит от серии и диаметра пневмоцлиндра. Для установки датчиков на некоторые модели пневмоцилиндров понадобятся дополнительные крепежные принадлежности.
При использовании на максимальных скоростях рекомендуется осуществлять плавное торможение во избежание удара поршня о крышку пневматического цилиндра. Для большинства моделей пневмоцилиндров максимальной скоростью считается 1 м/с. Вплоть до этой скорости изделия не нуждаются в смазке — заложенная при изготовлении консистентная смазка гарантирует исправную работу изделия в течение всего срока службы.
В случае, если необходимо достижение более высоких скоростей, рекомендовано использовать масла, с вязкостью не более ISO VG32 в количествах, рекомендованных производителем.
Summary
Article Name
Выбор пневмоцилиндра EMC
Description
Для правильного выбора модели пневмоцилиндра необходимо учитывать не только усилие на штоке, но и ускорения, массы движимых элементов, радиальную нагрузку. Ответственность за соблюдение этих параметров лежит на заказчике.
Author
Sergiy Martynuyk – Head of the Department of Industrial Pneumatic Automation
Publisher Name
ITO LLC
Publisher Logo
emc.kiev.ua
Характеристика | Значение |
Ход | 2 … 2.000 mm |
Диаметр поршня | 50 mm |
Основан на стандарте | ISO 15552 |
Демпфирование | P: нерегулируемое демпфирование, упругие кольца с обеих сторон PPV: регулируемое пневматическое демпфирование с обеих сторон |
Положение при сборке | Любое |
Структура проекта | Поршень Шток Корпус из профиля |
Определение позиции | Без Для герконов |
Варианты | Блокировка в обоих крайних положениях с блокировкой в конечном положении, шток втянут с блокировкой в конечном положении, шток выдвинут улучшенные характеристики перемещения Удлиненная наружная резьба штока Внутренняя резьба на штоке специальная резьба на штоке шток с наружным шестигранником Удлиненный шток зажимной модуль на штоке С защитой от проворота Высокая коррозионная стойкость защита от пыли Постоянное медленное перемещение Низкое трение Двусторонний шток двусторонний полый шток Термостойкие уплотнения, макс. 120°C Диапазон температур -40 – 80 °C Распределитель с одной катушкой, справа, в исходном положении шток втянут Распределитель с одной катушкой, справа, в исходном положении шток выдвинут Распределитель с двумя катушками, справа, в исходном положении шток втянут Распределитель с одной катушкой, слева, в исходном положении шток втянут Распределитель с одной катушкой, слева, в исходном положении шток выдвинут |
| Распределитель с двумя катушками, слева, в исходном положении шток втянут Односторонний шток |
Защита от скручивания/направляющая | Квадратный шток |
Рабочее давление | 0,2 … 12 bar |
Режим работы | двустороннего действия |
Категория ATEX Газ | II 2G |
Взрывозащита типа “Газ” | c T4 |
Категория ATEX Пыль | II 2D |
Врывозащита типа “Пыль” | c 120°C |
Взрывобезопасная температура окружающей среды | -20°C <= Ta <= 60°C |
Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
Обозначение CE (см. заявление о соответствии) | в соответствии с директивой EU по взрывозащите (ATEX) |
Классификация сопротивления коррозии CRC | 2 3 |
Температура окружающей среды | -40 … 120 °C |
Авторизация | Germanischer Lloyd |
Энергия удара в крайних положениях | 0,2 J |
Макс. момент защиты от проворота | 1,5 Nm |
Теоретическое усилие при 6 бар, обратный ход | 990 N |
Теоретическое усилие при 6 бар, прямой ход | 990 … 1.178 N |
Тип крепления | с внутренней резьбой с принадлежностями |
Пневматическое присоединение | G1/4 |
Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
Информация о материале, крышки | Алюминиевое литье под давление покрытый |
Информация о материале, корпус цилиндра | Алюминиевый сплав Гладкое анодирование |
www.pro-zip.ru
