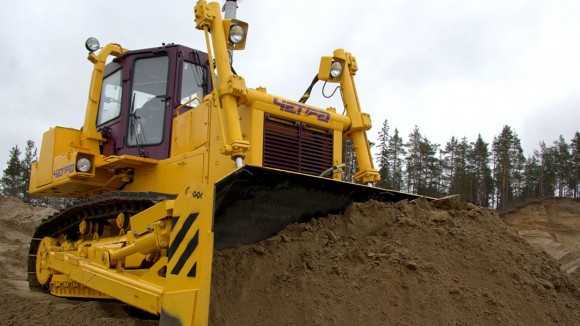

Бульдозер ЧЕТРА Т-15 | Hydraulics21

Двигатель ЯМЗ-238 НД7-1

Восьмицилиндровый V-образный (угол развала 90°) четырехтактный дизель жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу «воздух-воздух» ЯМЗ-238 НД7-1 Ярославского моторного завода.

Технические характеристики ЯМЗ-238 НД7-1

• Рабочий объем двигателя: 14,86 л
• Диаметр цилиндра и ход поршня: 130 мм х 140 мм
• Максимальный крутящийся момент: 1108 Нм при 1100…1400 об/мин
• Эксплуатационная мощность: 174 кВт (235 л.с.) при 1900 об/мин

Двигатель QSC8.3-C245 Cummins

Шестицилиндровый четырехтактный дизель жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу «воздух-воздух» QSC8.3-245 фирмы «Cummins».

Технические характеристики QSC8.3-C245 «Cummins»

• Рабочий объем двигателя: 8.3 л
• Диаметр цилиндра и ход поршня: 114 мм х 135 мм
• Максимальный крутящийся момент: 1085 Нм при 1300…1600 об/мин
• Эксплуатационная мощность: 180 кВт (245 л.с.) при 2000 об/мин

Двигатель комплектуется системой «Bosch» + «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем. Система очистки масла с полнопоточным фильтром. Жидкостно-масляный теплообменник для охлаждения масла двигателя.

Трансмиссия

Планетарная коробка передач бульдозера ЧЕТРА Т-15 переключаемая под нагрузкой, с муфтами диаметра 415 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивает три передачи переднего и три передачи заднего хода. Модулирующая система КПП позволяет плавно переключать скорости под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. КПП объединена с согласующим редуктором и главной передачей в единый силовой блок, который устанавливается в расточку заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 410 мм, максимальным коэффициентом трансформации Ко = 2,9 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. С упругой муфтой, установленной на двигателе, гидротрансформатор соединяется карданной передачей.

Характеристики КПП

Передача	Передний ход	Задний ход
1	3.9	5.1
2	6.9	9.0
3	11.1	14.2

Передача бортовая

Бортовая передача — двухступенчатая, I-я ступень – шестерни внешнего зацепления, II-я ступень — планетарная по схеме «к +1» (с остановленной коронной шестерней). Для облегчения замены в полевых условиях ведущая звездочка выполнена пятью секторами, которые крепятся болтами.

Ходовая система

Подвеска бульдозера ЧЕТРА Т-15.01, Т-15.02 — трехточечная, полужёсткая с вынесенной осью качания тележек. Подобная подвеска обеспечивает высокие тяговые и сцепные свойства, уменьшает ударную нагрузку на ходовую систему, улучшает условия труда. Опорные, поддерживающие катки и направляющие колеса с одноразовой смазкой с самоподжимными уплотнениями типа «двойной конус».

• Число опорных катков: 7
• Число поддерживающих катков: 2

Характеристики гусеницы трактора Т-15

Гусеницы бульдозера Т-1501, ЧЕТРА Т-15.01, Т-15.02 сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

• Шаг звена, мм: 215,9
• Число башмаков: 40
• Высота грунтозацепов, мм: 70
• Ширина башмака, мм: 560
• Площадь опорной поверхности, м²: 3,26
• Давление на грунт, кгс/см²: 0,86

Гидравлическая система

Характеристики гидравлической системы:

• шестеренчатый насос S1A6155 фирмы «DAVID BROWN», производительностью 235 л/мин при 1750 об/мин двигателя
• четырехсекционный распределитель, состоящий из одной клапанной и трех золотниковых секций
• максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см²)
• емкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) — 130 л

Секции золотников	Положение золотников распределителя	Число цилиндров	Диаметр цилиндра х Ход поршня,мм х мм
Подъем отвала	подъем, нейтраль (удержание), опускание, плавающее	2	110 x 1200
Перекос отвала	вправо, нейтраль, влево	1	160 x 310
Подъем рыхлителя	подъем, нейтраль, опускание	2	160 x 530

Бульдозерное оборудование

Большая емкость полусферического отвала бульдозера ЧЕТРА Т-15.01, Т-15.02 обеспечивает повышенную производительность, а использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы бульдозера обеспечивает максимальное приближение отвала к капоту бульдозера и максимальное напорное усилие на нож отвала.

Длина x Высота, мм4058 x 15043794 x 15443880 x 157

Отвал	U-отвал	SU-отвал	Прямой
Емкость, м²	8,5	6,8	5,8
Высота подъема, мм	1105	1105	1105
Заглубление, мм	555	555	555
Макс. перекос, град°	±16°	±16°	±16°
Масса, кг	3810	3610	3465

Рыхлительное оборудование

В зависимости от работы бульдозера ЧЕТРА Т-15, Т-15.01, Т-15.02 на рыхлитель может быть смонтированы один, два или три зуба, что позволяет получить высокую производительность.

• Тип рыхлителя: нерегулируемый / многозубый
• Число зубьев: 1 / 3
• Масса, кг: 2268 / 2475
• Макс. высота подъема, мм: 738 / 555
• Макс. заглубление, мм: 830 / 770
• Макс. усилие вырывания, Т: 21,0 / 21,2
• Макс. усилие заглубления,Т: 9,6 / 9,6

Габаритные размеры бульдозера Четра Т-15

• Длинна, мм: 7758
• Ширина с отвалом, мм: 3794
• Высота, мм: 3709

Общая масса (стандартной комплектации, с полной заправкой, SU отвал, трехзубый рыхлитель, машинист) с двигателем ЯМЗ — 29 200 кг, с двигателем Cummins — 28 020 кг.

Стандартное оборудование

В стандартное оборудование бульдозера ЧЕТРА Т-15.01, Т-15.02 входит:

• Регулируемое кресло оператора на мягкой подушке
• Воздухоочиститель
• Вентилятор системы обогрева кабины
• Деселератор
• Звуковой сигнал
• Передний буксирный крюк
• Защита двигателя
• Гидравлическое устройство для натяжного механизма гусеницыСистема освещения
• Многослойная защита
• Глушитель
• Стояночный тормоз
• Защита силовой передачи
• Сменные сегменты зубчатого венца
• Защитная конструкция ROPS/FOPS
• Ремень безопасности
• Розетка внешнего питания 24 V
• Розетка питания 24 V
• Генератор переменного тока 75 А
• Аккумуляторные батареи (2), 12 В, 190 А*ч (напряжение бортовой сети 24 V)
• Прикуриватель
• Стартер
• Электросчетчик моточасов

Панель приборов:

• тахометр
• указатель температуры охлаждающей жидкости
• указатель давления масла двигателя
• указатель температуры масла двигателя
• указатель напряжения бортсети
• указатель уровня топлива
• указатель температуры масла трансмиссии
• аварийное давление масла в двигателе
• перегрев охлаждающей жидкости двигателя
• отсутствие заряда аккумуляторных батарей
• засоренность воздушного фильтра
• засоренность фильтра в гидробаке
• перегрев масла в гидробаке
• засоренность фильтра в трансмиссии
• минимальная температура масла в трансмиссии
• перегрев масла в трансмиссиизасоренность масляного фильтра двигателя
• аварийное давление масла трансмиссии​

hydraulics21.ru

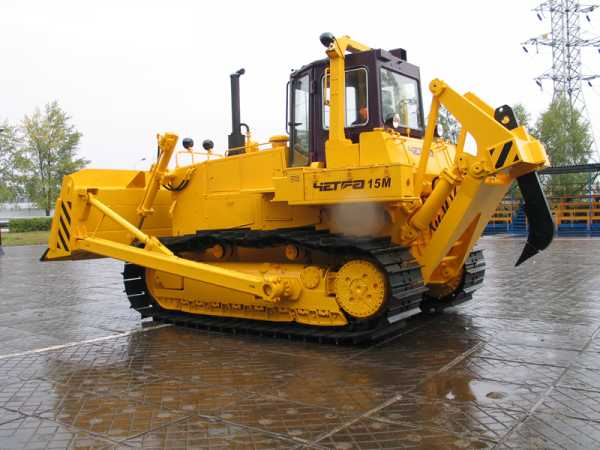

Бульдозер ЧЕТРА Т15 / Т15М

Тип	Гусеничный	Гусеничный	Гусеничный
Тяговый класс	15	15	15
Двигатель, марка	ЯМЗ-238 НД7-1	Cummins QSB8.3-C245	ЯМЗ-238 НД4-1
Эксплуатационная мощность, кВт (л.с.)	174 (235)	180 (245)	174 (235)
Рабочий объем двигателя, л	14,86	8,3	14,86
Трансмиссия, тип	гидромеханическая	гидромеханическая	гидромеханическая
Ходовая часть	Подвеска трехточеченая полужесткая с вынесенной осью качения тележек	Подвеска трехточеченая полужесткая с вынесенной осью качения тележек	Подвеска трехточеченая полужесткая с вынесенной осью качения тележек
Число опорных катков (с каждой стороны)	7	7	8
Число поддерживающих катков (с каждой стороны)	2	2	2
Гусеницы	сборные с одним грунтозацепом	сборные с одним грунтозацепом	сборные с одним грунтозацепом
Высота грунтозацепов, мм	70	70	70
Ширина башмака, мм	560	560	810
База, мм	2865	2865	3556
Площадь опорной поверхности, кв.м.	3,26	3,26	5,44
Давление на грунт, кгс/кв.см.	0,86	0,86	0,56
Рыхлительное оборудование
Тип	Нерегулируемый многозубый	Нерегулируемый многозубый	Нерегулируемый многозубый
Число зубьев	1 / 3	1 / 3	1 / 3
Масса, кг.	2268 / 2475	2268 / 2475	1000 / 1285
Макс. высота подъема, мм.	738 / 555	738 / 555	540 / 500
Макс. заглубление, мм.	830 / 770	830 / 770	640 / 530
Бульдозерное оборудование
Отвал	U / SU / S	U / SU / S	SU
Длина х Высота, мм.	4058 х 1504 / 3794 х 1544 / 3880 х 1572	4058 х 1504 / 3794 х 1544 / 3880 х 1572	4100 х 1524
Емкость, кв.м.	8,5 / 6,8 / 5,8	8,5 / 6,8 / 5,8	9,2
Высота подъема над землей, мм.	1105	1105	1250
Заглубление отвала, мм.	555	555	475
Макс. регулировка наклона (перекос), градусов	±16	±16	±14
Масса, кг.	3810 / 3610 / 3465	3810 / 3610 / 3465	3610
Лебедка гидравлическая
Макс. тяговое усилие, кгс	30000	30000	30000
Диаметр тягового каната, мм.	28	28	28
Длина каната, м.	75	75	75
Макс. скорость намотки/размотки, м/мин.	10	10	10
Размер барабана длина x ширина, мм.	470 x 460	470 x 460	470 x 460
Масса, кг.	1420	1420	1420
Общая масса (стандартной комплектации, с полной заправкой, отвал, рыхлитель, машинист), кг.	28 000	27 470	30 960

ks45.ru

Бульдозер Четра Т15 – Волгоградский тракторный завод

Как отличить контрафакт от нового трактора ДТ 75?!

Отправляем в Казахстан трактора ВТГ 90!

Бульдозер Четра Т15 имеет большую производительность, благодаря использованию передовых конструкторских и технологических решений и может применяться в промышленном, нефтегазовом, гидротехническом строительстве и горнодобывающей промышленности.

Трехточечная полужесткая подвеска с вынесенной осью качания тележек и микроподрессориванием натяжного колеса обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда.

Использование экономичных дизелей Ярославского моторного завода, типа ЯМЗ-238НД4-1, и QSC 8,3-C245 фирмы Cummins, обеспечивает повышенные тяговые свойства при тяжелых работах.

Технические характеристики:

Наименование	Бульдозер Четра Т15
Общий вес, кг	28020
Двигатель
Модель двигателя	238НД4-1 QSC8.3-C245
Тип двигателя	дизель с турбонаддувом и охлаждением
Число и расположение цилиндров	8, V-образный 6, Рядное
Рабочий объём двигателя, см³	1486 830
Мощность двигателя, кВт (л.с.)	175 (238) 180 (245)
Расчётная частота вращения, об/мин	1900 2000
Максимальный крутящий момент, Нм (кгсм)	1108 1085
Диаметр цилиндра и ход поршня	130 × 140 114 × 135
Производитель двигателя (марка)	ЯМЗ CUMMINS
Коробка передач
Число передач КП	3/3
Топливная система
Максимальная скорость, км/ч	14,7
Размеры
Ширина гусеницы, мм	560
Заправочные емкости
Топливный бак, л	450
Система охлаждения, л	115
Гидравлическая система, л	240
Гидробак, л	130
Эксплуатационные характеристики
Глубина копания, мм	555
Характеристики бульдозера
Ширина × Высота отвала, мм	(3820-4180) × (1490-1650)
Угол наклона отвала, вперед/назад, °	10
Максимальная глубина рыхления, мм	700-830
Высота подъема рыхлителя, мм	555-738
Другие характеристики
Вид шасси	гусеницы
Подача гидронасоса, л/мин	235

Бульдозер Четра Т20

www.traktor-dt75.ru

Четра Т15 – спецификация, фотографии, видео, обзор

• Тип: Бульдозеры;
• Производитель: ЧЕТРА;
• Модель: Четра Т15.

Четра Т15 фото

Четра Т15 описание

На бульдозерах Четра Т15 установлена кабина с двойным остеклением, обеспечивающая максимальный обзор оборудования и рабочих зон. Установленная на резиновых амортизаторах кабина с шумопоглощающей обивкой, подрессоренное и регулируемое сиденье сводят к минимуму шум и вибрации, обеспечивая благоприятные условия труда. По заказу потребителя могут устанавливаться дополнительный автономный отопитель и кондиционер. Трехточечная полужесткая подвеска с вынесенной осью качания тележек и микроподрессориванием натяжного колеса обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда; Использование экономичных дизелей Ярославского моторного завода, типа ЯМЗ-238НД4-1, и QSC 8,3-C245 фирмы «Cummins», обеспечивает повышенные тяговые свойства при тяжелых работах. Модульная конструкция всех узлов, систем промышленного трактора – трансмиссии, ходовой системы, рабочего оборудования, системы охлаждения, кабины и управления трактором обеспечивает упрощенное и удобное техническое обслуживание при проверке и дозаправке всех систем промышленного трактора, возможность снятия и установки узлов силовой передачи отдельными модулями, и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.

Полнопоточный фильтр очищает масло. Теплообменник работает на жидкостно-масляном механизме. Система впрыска топлива осуществляется автоматически и диагностирует состояние двигателя.

Технические характеристики Четра Т15

Двигатель	ЯМЗ-238НД7-1 / Cummins QSC8,3-C245 / Sisu Diesel 84
Мощность	174 / 180 / 188 кВт
Вес (с навесным оборудованием)	29200 / 28020 / 29200 кг
Уд. давление на грунт с навесным оборудованием	0,86 кГс/см2
Тип отвала	U, S, SU
Дополнительные опции	1зубый рыхлитель, 3х зубовый рыхлитель

Четра Т15 видео

Отзывы о Четра Т15

Модификации с американским двигателем являются более дорогим вариантом.

С целью борьбы с излишними шумовым фоном и вибрациями, возникающими при работе, кабина, установленная с применением резиновых амортизаторов, имеет регулируемое подрессоренное сиденье, а также внутреннюю шумопоглощающую обивку. Для комфортной работы в условиях летней жары или при пониженных температурах, производителем предусмотрена возможность дополнительной установки автономного кондиционера и отопительной системы. Кроме того, сама кабина имеет двойное остекление и позволяет максимально обозревать зону работы и оборудование бульдозера.

Капитальное восстановление техники проводится на территории ОАО «Промтрактор» с заменой основных узлов и агрегатов на НОВЫЕ, применяются только оригинальные запасные части. Вся техника проходит заводские испытания.

stronews.ru

Характеристика бульдозера ЧЕТРА Т-15Л, Т-15.01Л, Т-15.02Л

Техническая характеристика бульдозера Т-1501Л

Бульдозер Четра Т15Л, Т-15.01Л, Т-15.02Л с тяговой лебедкой имеет большую производительность и может применяться при аварийно-восстановительных работах.

Бульдозер ЧЕТРА Т-15.01Л.

Двигатель ЯМЗ-238 НД7-1

Восьмицилиндровый V-образный (угол развала 90°) четырехтактный дизель жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу «воздух-воздух» ЯМЗ-238 НД7-1 Ярославского моторного завода.

Технические характеристики ЯМЗ-238 НД7-1
Рабочий объем двигателя	14,86 л
Диаметр цилиндра и ход поршня	130 мм х 140 мм
Максимальный крутящийся момент	1108 Нм при 1100…1400 об/мин
Эксплуатационная мощность	174 кВт (235 л.с.) при 1900 об/мин

Двигатель QSC8.3-C245 «Cummins»

Шестицилиндровый четырехтактный дизель жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу «воздух-воздух» QSC8.3-245 фирмы «Cummins».

Технические характеристики QSC8.3-C245 «Cummins»
Рабочий объем двигателя	8.3 л
Диаметр цилиндра и ход поршня	114 мм х 135 мм
Максимальный крутящийся момент	1085 Нм при 1300…1600 об/мин
Эксплуатационная мощность	180 кВт (245 л.с.) при 2000 об/мин

Двигатель комплектуется системой  «Bosch» + «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем. Система очистки масла с полнопоточным фильтром. Жидкостно-масляный теплообменник для охлаждения масла двигателя.

Трансмиссия

Планетарная коробка передач бульдозера Т-1501Л, ЧЕТРА Т-15Л, трактора Т-15.01Л, Т-15.02Лпереключаемая под нагрузкой, с муфтами диаметра 415 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивает три передачи переднего и три передачи заднего хода. Модулирующая система КПП позволяет плавно переключать скорости под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. КПП объединена с согласующим редуктором и главной передачей в единый силовой блок, который устанавливается в расточку заднего моста.
Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 410 мм, максимальным коэффициентом трансформации Ко = 2,9 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. С упругой муфтой, установленной на двигателе, гидротрансформатор соединяется карданной передачей.

Характеристики КПП
Передача	Передний ход	Задний ход
1	3.9	5.1
2	6.9	9.0
3	11.1	14.2

Ходовая система

Подвеска бульдозера ЧЕТРА Т-15.01Л, Т-15.02Л,  — трехточечная, полужёсткая с вынесенной осью качания тележек. Подобная подвеска обеспечивает высокие тяговые и сцепные свойства, уменьшает ударную нагрузку на ходовую систему, улучшает условия труда. Опорные, поддерживающие катки и направляющие колеса с одноразовой смазкой с самоподжимными уплотнениями типа «двойной конус».

Число опорных катков	7
Число поддерживающих катков	2

Гусеница

Гусеницы бульдозера Т-1501Л, ЧЕТРА Т-15.01Л, Т-15.02Л сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Характеристики гусеницы Т-15Л
Шаг звена, мм	215,9
Число башмаков	40
Высота грунтозацепов, мм	70
Ширина башмака, мм	560
Площадь опорной поверхности, м²	3,26
Давление на грунт, кгс/см²	0,86

 Передача бортовая

Бортовая передача ЧЕТРА Т-15.01Л, Т-15.02Л — двухступенчатая, I-я ступень – шестерни внешнего зацепления, II-я ступень — планетарная по схеме «к +1» (с остановленной коронной шестерней). Для облегчения замены в полевых условиях ведущая звездочка выполнена пятью секторами, которые крепятся болтами.

Гидравлическая система

Характеристики гидравлической системы:

•  шестеренчатый насос S1A6155 фирмы «DAVID BROWN», производительностью 235 л/мин при 1750 об/мин двигателя
• четырехсекционный распределитель, состоящий из одной клапанной и трех золотниковых секций
• максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см²)
• емкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) — 130 л

Секции золотников	Положение золотников распределителя	Число цилиндров	Диаметр цилиндра х Ход поршня,мм х мм
Подъем отвала	подъем, нейтраль (удержание), опускание, плавающее	2	110 x 1200

Лебедка

Бульдозер ЧЕТРА Т-15.01Л, Т-15.02Л оборудован гидравлической  тяговой лебедкой с макс. тяговым усилием 30 000 кгс.

Бульдозер ЧЕТРА Т-15.01Л с тяговой лебедкой.

Тяговая лебедка бульдозера ЧЕТРА Т-15.01Л, Т-15.02Л имеет следующие технические характеристики:

Макс. тяговое усилие, кгс	30 000
Диаметр тягового каната, мм	28
Длина каната, м	75
Макс. скорость намотки/размотки, м/мин	10
Характеристики барабана
Диаметр, мм	470
Ширина, мм	460
Привод лебедки	Гидравлический
Масса, кг	1420

Бульдозерное оборудование

Полусферическая форма отвала бульдозера ЧЕТРА Т-15.01Л, Т-15.02Л обеспечивает достаточно большую емкость и высокую эффективность при его заглублении. Перекос отвала осуществляемый с помощью двух винтовых раскосов позволяет эффективно выполнять разработку грунта на пересеченной местности.

Отвал	SU-отвал
Длина x высота отвала, мм	3794 x 1544
Емкость отвала, м²	6,8
Высота подъема, мм	1150
Заглубление, мм	555
Макс. перекос, град	±10°
Масса отвала, кг	3337

 Габаритные размеры

Параметры габаритов бульдозера ЧЕТРА Т-15Л, Т-15.01Л, Т-15.02Л представлены следующими характеристиками:

Габариты ЧЕТРА Т-15Л
Длинна, мм	7175
Ширина с отвалом, мм	3794
Высота, мм	3705

Габаритные размеры ЧЕТРА Т-15.01Л.

Масса

Общая масса (стандартной комплектации, с полной заправкой, SU отвал, трехзубый рыхлитель, машинист) с двигателем ЯМЗ — 28 000 кг, с двигателем Cummins — 27 470 кг.

Стандартное оборудование

В стандартное оборудование бульдозера ЧЕТРА Т-15.01Л, Т-15.02Л входит:

• Регулируемое кресло оператора на мягкой подушке
• Воздухоочиститель
• Вентилятор системы обогрева кабины
• Деселератор
• Звуковой сигнал
• Передний буксирный крюк
• Защита двигателя
• Гидравлическое устройство для натяжного механизма гусеницы
• Система освещения
• Многослойная защита
• Глушитель
• Стояночный тормоз
• Защита силовой передачи
• Сменные сегменты зубчатого венца
• Защитная конструкция ROPS/FOPS
• Ремень безопасности
• Розетка внешнего питания 24 V
• Розетка питания 24 V
• Генератор переменного тока 75 А
• Аккумуляторные батареи (2), 12 В, 190 А*ч (напряжение бортовой сети 24 V)
• Прикуриватель
• Стартер
• Электросчетчик моточасов

На приборном щитке:

• тахометр
• указатель температуры охлаждающей жидкости
• указатель давления масла двигателя
• указатель температуры масла двигателя
• указатель напряжения бортсети
• указатель уровня топлива
• указатель температуры масла трансмиссии

На приборном щитке индикаторы:

• аварийное давление масла в двигателе
• перегрев охлаждающей жидкости двигателя
• отсутствие заряда аккумуляторных батарей
• засоренность воздушного фильтра
• засоренность фильтра в гидробаке
• перегрев масла в гидробаке
• засоренность фильтра в трансмиссии
• минимальная температура масла в трансмиссии
• перегрев масла в трансмиссии
• засоренность масляного фильтра двигателя
• аварийное давление масла трансмиссии

Дополнительное оборудование

Дополнительно бульдозер ЧЕТРА Т-15.01Л, Т-15.02Л комплектуется:

• Комплект инструментов
• Приспособление для проведения технического обслуживания

Оборудование для работы в арктических условиях

Для работы в арктических климатических условиях бульдозер ЧЕТРА Т-15.01Л, Т-15.02Л дополнительно комплектуется:

• Предпусковой жидкостной подогреватель ПЖД 30Л, HYDRONIC M-II, HYDRONIC 35

Теплопроизводительность, ккал/час	30 000
Расход топлива, кг/час	4,95

• Независимый воздушный отопитель кабины AIRTRONIK-2Д

Теплопроизводительность, Вт	2 200
Расход топлива, кг/час	0,28

• Отопитель кабины, работающий от охлаждающей жидкости двигателя
• Утеплительный чехол
• Жалюзи радиатора ДВС

См. также:

harakteristika-buldozerov.ru

ЧЕТРА Т-15.01, Т-15.02 цена | Четра Цены ПромтракторЧетра Цены Промтрактор

Предлагаем ознакомиться с ценами на бульдозер ЧЕТРА Т-15.01, Т-15.02 Промтрактор. ЧЕТРА Т-15, цена которого значительно ниже бульдозеров аналогичного класса, что позволяет достойно конкурировать с бульдозерами иностранного производства, а модульная конструкция и доступная цена на запасные части, делает бульдозер ЧЕТРА Т15.01, Т-15.02 простым в эксплуатации и обслуживании.

Бульдозер ЧЕТРА Т15

Бульдозер ЧЕТРА Т-15 производства ОАО «Промтрактор» благодаря большой производительности применяется в промышленном, нефтегазовом, дорожном строительстве и горнодобывающей промышленности для выполнения различного вида работ.

ЧЕТРА Т15.01 ОАО «Промтрактор»

Стоимость ЧЕТРА Т-15

Цена бульдозера ЧЕТРА Т-15 зависит от модификации (Т-15.01, Т-15.02), двигателя (ЯМЗ, Cummins), года выпуска, наличия бульдозерного и рыхлительного оборудования, а также общего состояния бульдозера и комплектации.

Модификация	Комплектация	Мощность двигателя, кВт/л.с.	Масса, кг	Цена
Т-15.01ЯБ-1	ЯМЗ-238НД4-1, полусферический отвал, ТСУ	175/238	26930	Цена
Т-15.01ЯБР-1	ЯМЗ-238НД4-1, полусферический отвал, рыхлитель 1 зуб	175/238	29200	Цена
Т-15.01ЯБР-1-01	ЯМЗ-238НД4-1, полусферический отвал, рыхлитель 3 зуба	175/238	29200	Цена
Т-15.01ЯБ-2	ЯМЗ-238НД4-1, сферический отвал, ТСУ	175/238	26930	Цена
Т-15.01ЯБР-2	ЯМЗ-238НД4-1, сферический отвал, рыхлитель 1 зуб	175/238	29200	Цена
Т-15.01ЯБР-2-01	ЯМЗ-238НД4-1, сферический отвал, рыхлитель 3 зуба	175/238	29200	Цена
Т-15.01ЯБ-3	ЯМЗ-238НД4-1, прямой отвал, ТСУ	175/238	26930	Цена
Т-15.01ЯБР-3	ЯМЗ-238НД4-1, прямой отвал, рыхлитель 1 зуб	175/238	29200	Цена
Т-15.01ЯБР-3-01	ЯМЗ-238НД4-1, прямой отвал, рыхлитель 3 зуб	175/238	29200	Цена
Т-15.01ЯМБ-1	ЯМЗ-238НД4-1, полусферический отвал, пон.давл. На грунт	175/238	28209	Цена
Т-15.01ЯМБР-1	ЯМЗ-238НД4-1, полусферический отвал, пон.давл. На грунт, рыхлитель 1 зуб	175/238	30500	Цена
Т-15.01ЯМБР-1-01	ЯМЗ-238НД4-1, полусферический отвал, пон.давл. На грунт, рыхлитель 3 зуба	175/238	30500	Цена
Т-15.02ЯБ-1	ЯМЗ-238НД7-1, полусферический отвал, ТСУ	174/235	26930	Цена
Т-15.02ЯБР-1	ЯМЗ-238НД7-1, полусферический отвал, рыхлитель 1 зуб	174/235	29200	Цена
Т-15.02ЯБР-1-01	ЯМЗ-238НД7-1, полусферический отвал, рыхлитель 3 зуба	174/235	29200	Цена
Т-15.02ЯБ-2	ЯМЗ-238НД7-1, сферический отвал, ТСУ	174/235	26930	Цена
Т-15.02ЯБР-2	ЯМЗ-238НД7-1, сферический отвал, рыхлитель 1 зуб	174/235	29200	Цена
Т-15.02ЯБР-2-01	ЯМЗ-238НД7-1, сферический отвал, рыхлитель 3 зуба	174/235	29200	Цена
Т-15.02ЯБ-3	ЯМЗ-238НД7-1, прямой отвал, ТСУ	174/235	26930	Цена
Т-15.02ЯБР-3	ЯМЗ-238НД7-1, прямой отвал, рыхлитель 1 зуб	174/235	29200	Цена
Т-15.02ЯБР-3-01	ЯМЗ-238НД7-1, прямой отвал, рыхлитель 3 зуба	174/235	29200	Цена
Т-15.01КБ-1	Cummins QSB8,3-C245, полусферический отвал, ТСУ	180/245	25750	Цена
Т-15.01КБР-1	Cummins QSC8,3-C245, полусферический отвал, рыхлитель 1 зуб	180/245	28020	Цена
Т-15.01КБР-1-01	Cummins QSC8,3-C245, полусферический отвал, рыхлитель 3 зуба	180/245	28020	Цена
Т-15.01КБ-2	Cummins QSC8,3-C245, сферический отвал, ТСУ	180/245	25750	Цена
Т-15.01КБР-2	Cummins QSC8,3-C245, сферический отвал, рыхлитель 1 зуб	180/245	28020	Цена
Т-15.01КБР-2-01	Cummins QSC8,3-C245, сферический отвал, рыхлитель 3 зуба	180/245	28020	Цена
Т-15.01КБ-3	Cummins QSC8,3-C245, прямой отвал, ТСУ	180/245	25750	Цена
Т-15.01КБР-3	Cummins QSC8,3-C245, прямой отвал, рыхлитель 1 зуб	180/245	28020	Цена
Т-15.01КБР-3-01	Cummins QSC8,3-C245, прямой отвал, рыхлитель 3 зуба	180/245	28020	Цена

Двигатель ЯМЗ-238 НД7-1

Восьмицилиндровый V-образный (угол развала 90°) четырехтактный дизель жидкостного охлаждения с турбонадувом и охлаждением.

Технические характеристики ЯМЗ-238НД7-1
Рабочий объем двигателя	14,86 л
Диаметр цилиндра и ход поршня	130 мм х 140 мм
Максимальный крутящийся момент	1108 Нм при 1108…1400 об/мин
Эксплуатационная мощность	174 кВт (235 л.с.) при 1900 об/мин

Двигатель QSC8.3-C245 «Cummins»

Шестицилиндровый четырехтактный дизель жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха.

Технические характеристики QSC8.3-C245 «Cummins»
Рабочий объем двигателя	8.3 л
Диаметр цилиндра и ход поршня	114 мм х 135 мм
Максимальный крутящийся момент	1085 Нм при 1300…1600 об/мин
Эксплуатационная мощность	180 кВт (245 л.с.) при 2000 об/мин

Двигатель комплектуется системой  «Bosch» + «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем. Система очистки масла с полнопоточным фильтром. Жидкостно-масляный теплообменник для охлаждения масла двигателя.

Бульдозерное оборудование

Также на стоимость бульдозера ЧЕТРА Т15, Т-15.01, Т-15.02 влияет комплектация одним из нескольких типов отвала: полусферический, поворотный (механический), прямой, поворотный (гидравлический).

Рыхлительное оборудование

На бульдозер ЧЕТРА Т-15, Т-15.01, Т-15.02 по желанию заказчика устанавливается рыхлитель: одно-, трехзубый.

Гарантия

Гарантия на бульдозеры ЧЕТРА Т-15.01, Т-15.02 предоставляется в полном объеме.

chetra-cena.ru

Каталог запчастей Т-15.01Я, Т-15.01ЯМ, Т-15.02Я, Т-15.01К, Т-15.01КМ, Т-15.02К ПромтракторКаталог запчастей ЧЕТРА

Обозначение	Наименование
1 Установка двигателя и систем его обеспечения
2002-01-1-01СП/-03СП	Установка двигателя ЯМЗ-238
1502-05-1СП	Установка систем воздухоочистки и выпуска
1502-05-12СП	Воздухоочиститель
1502-25-1СП	Установка топливного бака
2001-25-15СП	Бак топливный
2002-43-3СП	Установка системы подогрева
2002-60-2-01СП	Система охлаждения двигателя и трансмиссии
2002-60-160СП	Установка радиаторная
2 Электрооборудование
2001-10-1-01СП	Электрооборудование
2001-10-11-01СП	Установка электрооборудования на раме
2001-10-13СП	Электрооборудование топливного бака
2001-10-14СП	Электрооборудование передней облицовки
2001-10-15СП	Электрооборудование подогревателя ПЖД30Г
2001-10-16СП	Установка электрооборудования в контейнере отопителя
2001-10-17СП	Установка электрооборудования в контейнере АКБ
1102-10-17СП	Электрооборудование отопителя
1501-10-12СП	Электрооборудование двигателя
1102-10-18-02СП	Электрооборудование пола кабины
1102-10-150СП	Блок выключателей
1102-10-155СП	Установка электрооборудования пола кабины
1102-10-156СП	Установка блока выключателей
1102-10-157-01СП	Установка жгута
1102-10-163СП	Щиток приборов
404-10-270СП	Установка фары
1102-10-13-01СП	Электрооборудование крыши кабины
1102-10-13-02СП	Электрооборудование крыши кабины
1102-10-13-04СП	Электрооборудование крыши кабины
1102-10-165СП/-01СП/-02СП	Щиток выключателей
2502-10-169СП	Установка жгута к контейнеру АКБ
3 Рама и ходовая система
1512-11-1-02СБ	Рама
1501-11-32СБ	Балка
1501-21-201СБ	Система ходовая полужесткая
1501-21-202СБ/-203СБ	Тележка полужесткая
1501-21-44-02СБ/-03СБ	Каток опорный
1101-21-38СБ	Шарнир
1512-11-1-01СБ	Рама
1501-11-9СБ	Балка
1501-21-1СБ	Система ходовая
1501-21-2СБ/3СБ	Тележка
1501-21-18СБ	Шарнир
1501-21-5СБ	Каретка
1501-21-44СБ/-01СБ	Каток опорный
1501-21-10СБ	Каток поддерживающий
1501-21-15СБ	Каток поддерживающий
1501-21-45СБ	Колесо натяжное
1501-21-37СБ	Механизм сдавания
ТЖ216-22-000	Гусеница
1101-21-43-02СБ/-03СБ	Механизм натяжения
1501-64-1СБ	Установка кожухов
4 Трансмиссия
1501-16-1-01СБ	Установка трансмиссии
2001-12-10СП	Коробка передач планетарная
2001-12-11СБ	Коробка передач
2001-12-12СБ	Передача главная
2001-12-13СБ	Блок трансмиссии
2001-12-100СБ	Водило
2001-12-102СБ	Водило
2001-12-103СБ	Водило
2001-12-118СБ	Водило
2001-14-1СБ	Гидротрансформатор с редуктором привода насосов
2001-14-17СБ	Клапан
2001-18-10-01СБ	Фрикцион бортовой и тормоз остановочный
2001-19-1СБ	Передача бортовая, фрикцион и тормоз
1501-19-10СБ	Передача бортовая
1101-15-15СБ	Делитель потока
1501-15-20СБ	Блок управления
1501-15-41СБ	Блок управления
1501-19-101СБ	Водило
2001-49-1-01СБ	Вал карданный
2501-15-138СБ	Клапан
312001-15-10СБ	Фильтр
2001-20-3СБ/-01СБ	Муфта упругая
5 Гидросистема управления навесным оборудованием
1501-26-1СБ	Установка гидросистемы
2001-26-21-01СБ	Распределитель секционный
2001-26-22СБ	Распределитель
2001-26-22-01СБ	Распределитель
2001-26-22-02СБ	Распределитель
2001-26-24СБ	Клапан предохранительный
2001-26-30СБ	Бак гидросистемы
2001-26-23СБ	Клапан
1501-26-10СБ/-01СБ	Установка гидроцилиндров
1501-26-501СБ/-02СБ	Гидроцилиндр
6 Кабина, управление трактором, внешнее оформление
1101-111-09СП/-43СП/-44СП	Кабина
1101-111-54СП/-55СП/-56СП	Кабина
1501-55-1-01СП	Облицовка
3501-24-1-01СП	Пол
312001-57-2СП	Установка вентиляторов кабины
1101-23-1СП	Установка сиденья
1101-47-1СП	Установка отопителя кабины
1101-89-2МК/3МК	Машинокомплект деталей и сборочных единиц интерьера кабины «Четра»
2001-13-1-01СП/-04СП	Управление трактором
1101-13-50-01СП/-04СП	Привод управления
2001-53-3СП	Установка независимого отопителя кабины
2001-61-1-01СП	Установка защиты кабины
2501-59-1СП/-01СП	Кабина
2502-48-2-02СП	Установка кондиционера
7 Навесное оборудование
011501-91-3СБ	Оборудование бульдозерное прямое
011501-91-22СБ	Отвал
011501-92-3СБ	Оборудование бульдозерное сферическое
011501-92-22СБ	Отвал
011501-93-3СБ	Оборудование бульдозерное полусферическое
011501-93-22СБ	Отвал
011501-93-180СБ	Раскос винтовой
011501-93-500СБ	Гидросистема бульдозерного оборудования
011501-93-502СБ	Гидрораскос D160
011501-93-508СБ	Гидрозамок
011501-97-2СБ	Оборудование рыхлительное
011501-97-120СБ	Зуб
011501-97-500СБ	Гидросистема рыхлительного оборудования
011501-97-502СБ	Гидроцилиндр D160
011501-98-2СБ	Оборудование рыхлительное
1512-51-1СБ	Устройство прицепное
1501-96-2СП	Агрегат тяговый
1501-96-10-02СП	Лебедка
1501-96-100СП	Бустер
1501-96-101СП	Водило
1501-96-103СП	Механизм планетарный
3501-96-103СП	Бустер
313512-26-16СП	Клапан
8 Трактор с пониженным удельным давлением на грунт
1512-11-1СП	Рама
1512-11-11СП	Балка
1501-16-1-02СП	Установка трансмиссии
311502-19-1СП	Передача бортовая фрикцион и тормоз
311502-19-10СП	Передача бортовая
1512-21-1СП	Система ходовая
1512-21-2СП/-3СП	Тележка
1512-21-38СП	Шарнир
ТЖ216-22-000-02СП	Гусеница
1512-26-11СП	Установка гидроцилиндров
1501-26-501-01СП	Гидроцилиндр Ø110
1501-55-1-02СП	Облицовка
211512-93-2СП	Оборудование бульдозерное полусферическое
211512-93-21СП	Отвал
211512-93-500СП	Гидросистема бульдозерного оборудования
011501-93-502-01СП	Гидрораскос Ø160
2002-60-2-02СП	Система охлаждения двигателя и трансмиссии

chetra-parts.com
