Cat D9R – технические характеристики бульдозера

Праотец тяжёлого бульдозера Caterpillar D9R пополнил ряды спецтехники с отвалом и рыхлителем 65 лет назад. Характеристики технического оснащения настолько хороши, что передовая по оснащению армия обороны Израиля ЦАХАЛ использует 50 лет Cat D9R как боевую единицу преодоления долговременных укреплений наравне с танком «Меркава».

Уникальные характеристики бульдозера «Катерпиллар»

Горнодобывающая промышленность, открытые карьеры, стройиндустрия, спасатели и пожарные оценили тяговое усилие и вместимость отвала спецтехники. Помощь рыхлителя машине требуется только на грунтах IV категории.

Энерговооружение, экономичность, износостойкость Caterpillar D9R продлили век тяжёлой спецтехники. Поздние модификации уступают ветерану в мощности. «Катерпиллер» D9R удерживает лидерство по продажам среди бульдозеров тяжёлого класса.

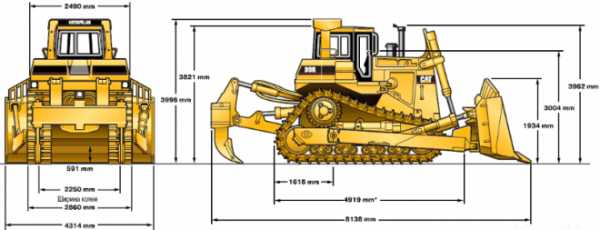

Размеры бульдозера Cat D9R

Характеристики Caterpillar D9R таковы:

Мощность силового агрегата 3408Е HEUI 354 кВт (474 л. с.)
Рабочий объём двигателя 18 л
Тяговое усилие 71,6 т
Расход горючего за смену 320 л
Масса снаряжённая 49 т
Наполнение отвала 16,5–13,5 м3

Для развивающихся стран на бульдозер Cat D9R устанавливается дизель 3408С без электронной схемы впрыска топлива. Качество выхлопа и уровень шума не соответствуют евростандарту. Крутящий момент снижается на 40%. Двигатели оснащены системой турбонаддува, интеркулером для охлаждения подаваемой воздушной смеси.

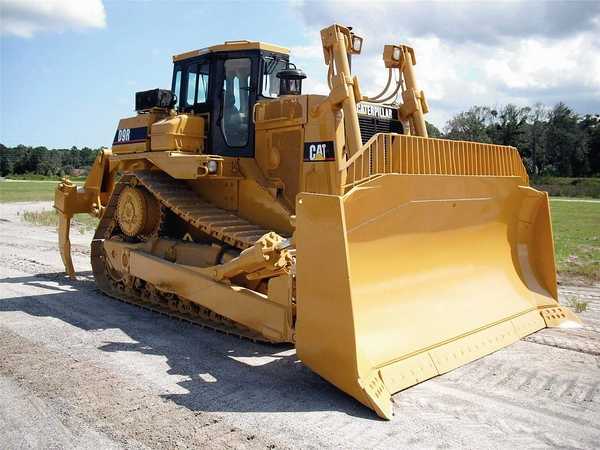

Cat D9R

Безаварийность бульдозера изначально обусловлена технической установкой на сокращение механических соединений. Работу дизеля контролирует электроника. Координация действий оператора и бортового компьютера защищает двигатель при перегрузках и неблагоприятных условиях.

КПД силовой передачи и величину крутящего момента увеличили за счёт разделения крутящего момента. Четверть подаётся на ведущий вал через приводной вал на планетарную передачу. 75% передаёт гидротрансформатор. Характеристики высокой производительности работы обеспечивает раздаточная коробка Caterpillar D9R.

Гидравлика «Катерпиллара»

Гидравлическая система Cat D9R регулируется автоматически, подстраивается под нагрузку на рабочие органы. Результат – эффективные характеристики функционирования спецтехники. Гидравлический контур обратного действия отвечает за распределение мощности пропорционально нагрузкам рабочих органов.

Гидроцилиндры Cat D9R

Ходовая часть

Бортовые редукторы бульдозера Caterpillar D9R подняты. Пришлось изменить конструкцию картера. Исключены ударные нагрузки благодаря упругости подвески. Ограничен контакт с грунтом ведущих звёздочек. Конусные уплотнения катков и направляющих колёс дополнены исключающими поперечный люфт торцовыми кольцами звеньев траков.

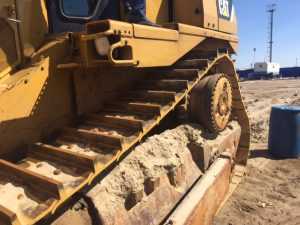

Ходовая часть Cat D9R

Опорный остов спецтехники рассчитан на предельные физические нагрузки. Установлены цельнокатаные лонжероны коробчатого сечения. Сварные конструкции заменили стальные отливки. Прямоугольный профиль рамы бульдозера имеет характеристики цельного замкнутого контура. Исключается тенденция скручивания и образования трещин сварных соединений.

Стабилизация пространственной устойчивости и управляемость спецтехникой решается благодаря массивности бульдозера. Из технических средств – благодаря шарнирному балансирному брусу, оси качания, наличию стабилизатора отвала, приближению его к корпусу бульдозера Cat D9R. Тележка и катки на трубчатых рамах сконструированы под снижение нагрузки на базу.

Трансмиссия — механического типа. Планетарная коробка перемены передач имеет 6 ступеней, по 3 скорости переднего и заднего хода. КПП конструктивно устроена блоками. Ремонт не требует высокой квалификации механиков. Наличие спиральных и косозубых передаточных шестерён снижает уровень шума.

Органы управления и контроля бульдозера Cat D9R

Система тотального контроля по основным параметрам текущего состояния бульдозера носит предупредительный характер. Индикация внутри кабины выдаёт информацию по характеристикам задействованных механизмов.

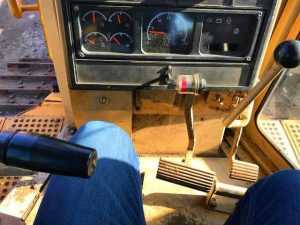

Рычаги управления бульдозера Caterpillar D9R

Управление бульдозером осуществляется рычагами. Они служат для возобновления движения и остановки гусеничных лент, выключения бортовых фрикционов для проведения маневрирования, поворотов. Такая система торможения характерна для гусеничной спецтехники.

Поставляются бульдозеры и с иным вариантом управления: дифференциальное управление торможением и пространственной ориентацией предусматривает постоянную подачу мощности на обе гусеницы.

Скоростной режим и направление движения задаются одной рукоятью. На практике одна рука машиниста постоянно свободна. Приложение физических усилий не требуется. Гидравлическая система Caterpillar D9R разделена. Пара гидронасосов нацелена на разные участки. Один – на управление, второй – обеспечение полусферического отвала и навесного оборудования.

Рабочее место оператора спецтехники

Тракторист бульдозера Caterpillar D9R находится в комфортных условиях: кабина на демпферах-нейтрализаторах изолирует вибрацию и шум механизмов. Эргономика коснулась органов управления, приборной панели, анатомического сидения с регулировками под рост.

Обеспечен круговой обзор. Этому служит скос капота, боковое панорамное остекление дверей, контроль обстановки сзади позволяет вести выемка топливного бака. Включение стеклоочистителей производится на элементе управления.

Кабина бульдозера Cat D9R

Обслуживание бульдозера Cat D9R

Уход за спецтехникой — занятие трудоёмкое. Единая точка смазки элементов конструкции, не связанных с работой двигателя – существенное облегчение в обслуживании Caterpillar D9R. Краны слива охладителя радиатора и масла гидросистемы расположены доступно, слив и замена безопасны, без неудобств.

Электрические разъёмы и контакты герметизированы. Жгуты проводов защищены, не загрязняются. Применяются быстросъёмные фитинги. Замена расходных деталей (как фильтр) и диагностика не отнимают времени. Ёмкость бака горючего Caterpillar D9R рассчитана на 3 смены. Переполнение исключается блокированием наполнения.

Обслуживание Cat D9R

Оборудование Cat D9R

Технические характеристики спецтехники, помимо мощности, определяет оборудование. Основные рабочие органы — отвал и рыхлитель:

  • Фронтальные отвалы сферические вместительны (U – универсальный).
  • Полусферические отвалы применимы на твёрдых породах (SU – полууниверсальный).
  • Одно-, двух-, многостоечные рыхлители. Величина заглубления и усилие регулируются из кабины.

При собственных размерах бульдозера 8,1х4,5х4 м параметры фронтального органа:

  • Площадь – 1,93х4,31 м.
  • Доступное заглубление – 1,42 м.
  • Высота загрузки — не выше 1,01 м.

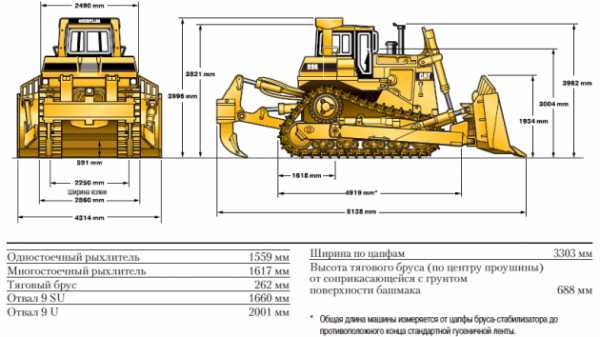

Размеры навесного оборудования Caterpillar D9R

Характеристики заглубление рыхлителя:

  • Предельное – 0,75 м.
  • Усилие заглубления – 75 кН.
  • Усилие отрыва – 176,6 кН.

Видео по теме: Гусеничный бульдозер CAT D9R
