Экскаватор Caterpillar 320 технические характеристики и устройство

В данной статье поближе рассмотрим метра спецтехники Caterpillar на примере 320 модели. Проверим действительно ли он так хорош, как о нём говорят.

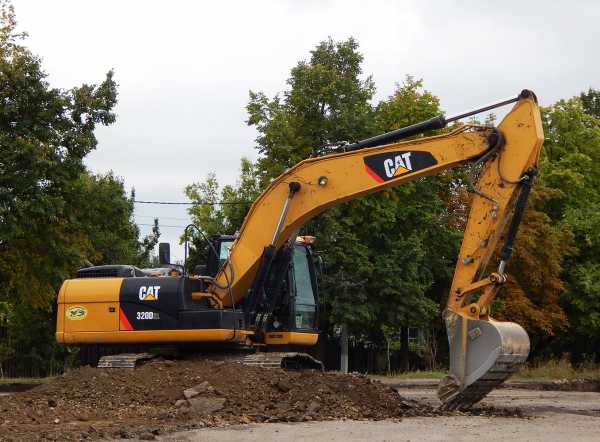

Экскаватор Caterpillar 320DL на гусеничном ходу представляет собой современную специальную строительную машину. Он характеризуется высокой надежностью и качественной системой управления, мощным двигателем и долговечной гидросистемой.

За счет возможности установки дополнительного оборудования достигается универсальность техники и продуктивность работ. Для достижения максимального эффекта предусмотрена система для быстрой замены рабочих органов. В качестве вспомогательных агрегатов используются грейфер, ковш «обратная лопата», гидравлический молот и т.д.

Назначение

Экскаватор отличается довольно широким спектром применения. Техника может использоваться в таких отраслях, как добывающая, строительная и коммунальная. Машина наиболее востребована при выполнении следующих

видов работ:

  •   выкапывании котлованов под сооружение фундаментов;
  •   разработке траншей под магистральные трубопроводы и коммуникационные сети;
  •   разравнивании строительных площадок;
  •   проведении погрузочно-разгрузочных операций;
  •   возведении песчаных насыпей;
  •   разработке месторождений.

Диапазон рабочих температур составляет -50/+50 градусов, что обеспечивает возможность работы в любое время года. К преимуществам машины относится экономичность как с точки зрения потребления горючего, так и затрат на обслуживание. Разработчики предусмотрели технические решения, которые уменьшают расходы на ремонт, эксплуатацию и уход за техникой. По окончании смены оператор может проконтролировать наработку.

Компания Cat занимается производством моделей с компактным, стандартным и уменьшенным радиусом поворота, что является ее особенностью. Потребитель может подобрать машину с необходимыми параметрами.

К системам контроля Cat 320DL относится система Product Link, которая отслеживает положение экскаватора, продолжительность смены, его эксплуатационное состояние. Кроме того, она гарантирует безопасность.

Доступ к данным бортового компьютера возможен без непосредственного подключения к технике, считывать информацию можно дистанционно благодаря установке системы Connect LINK. Это положительно сказывается на производительности работ, позволяет контролировать процесс и определять сроки выполнения поставленной задачи.

Технические характеристики

К техническим характеристикам Cat 320 относятся:

вес 22,1 т;
усилие на поворотной платформе 62 кНм;
глубина рытья 7,58 м;
радиус рытья 10,68 м;
высота выгрузки 1,31-7,02 м;
высота реза 9,87 м;
вместительность рабочего органа 0,8-1,2 м3;
сила на крюке 206 кН;
ширина режущей кромки 1 м.



Расход топлива

Емкость топливного бака модели «Катерпиллер 320» составляет 290 л. Экскаватор отличается небольшим расходом топлива. Потребление горючего зависит от характера работы:

  • легкий – 10-14 л/час;
  • средний – 17-20 л/час;
  • напряженный – 20-23 л/час.

Двигатель

Двигатель Cat 3066 ATAAC

На Катерпиллер 320 устанавливается четырехтактный шестицилиндровый силовой агрегат собственного производства мощностью 103 кВт или 140 лошадиных сил. Модель С6.4 Acert соответствует нормам Tier 2 и Stage 2 по качеству выхлопа, она имеет объем 6,4 л. Для обеспечения долговечности двигателя предусмотрена установка надежных компонентов и проверенных систем. Мотор не привередлив к качеству дизельного топлива, надежен и экономичен.

Двигатель Cat С6.4 Acert
Мощность 103/140 кВт/л.с.
Охлаждающее вещ-во жидкостное
Горючее дизельное
Цилиндров 6
Емкость 6,4 л
Объем бака 290 л

Диаметр каждого цилиндра составляет 102 мм.

Ходовая часть

При разработке экскаватора особое внимание было уделено раме, она характеризуется прочностью, надежностью и длительным сроком службы. Жесткость позволяет эксплуатировать технику в сложных условиях, а система амортизаторов отвечает за поглощение динамических воздействий. В стандартной комплектации спецмашина широко применяется при работе в стесненных условиях, при частых перемещениях, в том числе по неровному основанию.

Гусеничные ленты экскаватора Cat 320 производятся из стали с высокой прочностью и износостойкостью. Звездочки обеспечивают постоянно натянутое состояние полотна.

Гидросистема

Давление в гидравлической системе Cat 320DL составляет 35 МПа. В ее состав входит пара насосов, которые обеспечивают перекачку жидкости со скоростью 428 л/минуту. Это гарантирует высокую эффективность и продуктивность рытья.

К преимуществам элементов гидросистемы относятся жесткость, мощность, продолжительный срок службы, которые повышают технические характеристики машины.

Система возврата к копанию положительно сказывается на сокращении потребления мощности, длительности рабочего цикла и потерь давления в системе, повышении КПД и производительности.

Устройство

Техника используется для выполнения целого ряда строительных задач. Он оборудуется ковшом большой вместительности и может дополняться вспомогательными навесными органами.

На корпус крепится большое количество деталей, среди которых радиаторные решетки, накладные панели и т.д. Он может поворачиваться на значительный угол, что гарантирует удобство и высокую скорость выполнения работ. Плиты противовеса оборудуются петлями для монтажа и демонтажа. Рычаги управления и стреловое оборудование экскаватора Caterpillar 320DL оснащены гидроцилиндрами и линиями. Для изготовления рукояти и стрелового механизма предусмотрена современная процедура закалки. Она исключает появление остаточных напряжений, возникающих при сварке. Заклепки выполняются в нейтральных тонах, поэтому не бросаются в глаза.

Стрела имеет сложную кинематику и может перемещаться в разных направлениях, а ковш имеет большой угол наклона.

Для повышения прочности и надежности предусмотрена замена практически всех пластиковых элементов на металлические. Покраска наносится по специально разработанной технологии, что исключает появление дефектов и неровностей.

На поворотную платформу Катерпиллер 320 устанавливаются подшипники, обладающие большой площадью опирания. Они гарантируют устойчивость и снижают качание при движении и работе.

Габаритные размеры

  • Конструкционная длина экскаватора- 8960 миллиметров.
  • Ширина по гусеничной платформе — 2980 миллиметров.
  • Полная высота по кабине — 3120 миллиметров.
  • Наименьший радиус поворота платформы — 2750 миллиметров.
  • Наименьший радиус поворота платформы — 2750 миллиметров.
  • Горизонтальный вылет — 9830 миллиметров.
  • Наименьший дорожный просвет гусеничной платформы — 450 миллиметров.
  • Ширина колеи — 2380 миллиметров.
  • Гусеничная база — 3650 миллиметров.
  • Длина гусеничной ленты — 4455 миллиметров.
  • Опорная длина гусеничной ленты — 3650 миллиметров.
  • Ширина башмаков (вариант 1) — 500 миллиметров.
  • Ширина башмаков (вариант 2) — 600 миллиметров.
  • Ширина башмаков (вариант 3) — 700 миллиметров.
  • Ширина башмаков (вариант 4) — 800 миллиметров.



Кабина

Экскаватор Caterpillar 320DL оснащается современной кабиной с панорамной обзорностью. Система кондиционирования отвечает за создание комфортных температурных условий в салоне не зависимо от погоды. В стандартную комплектацию входит установка пластиковых поручней и зеркал заднего вида, камеры и магнитолы. Удобство оператора также обеспечивается за счет рационального расположения элементов управления. Системы безопасности исключают опрокидывание техники и повреждения металлической кабины в результате падения предметов с высоты.

Большой угол обзора обусловлен креплением стекол к кабине без оконных рам. Ветровое стекло может быть помещено в верхнее положение посредством нажатия кнопки в салоне.

Снижение вибрации и шумности в Cat 320 обеспечивается путем установки резинометаллических опор. Усталостные напряжения не появляются благодаря монтажу трубы из стали с толстыми стенками в нижней части кабины.

Управление

Система джойстикового управления запроектирована таким образом, чтобы снизить усталость кисти водителя.

Основные переключатели находятся на правой консоли. Панель HAVC располагается слева. В салоне имеется монитор, который выводит основную информацию о состоянии машины. Здесь установлены световой и звуковой индикаторы, клавиатура. Данные могут выводиться на 42 языках.

Эксплуатация и обслуживание

К достоинствам техники относится простота и удобство обслуживания. Точки проведения сервисных работ находятся в зоне доступа с уровня земли, что гарантирует высокую скорость и эффективность осмотра и ремонта экскаватора Кат 320.

Система очистки воздуха предусматривает установку двух фильтров, при загрязнении которых появляется световой индикатор на мониторе. В базовую сборку входит установка необслуживаемых АКБ и выключателей массы.

Блок фильтров гидравлической и топливной систем, а также гидронасосы расположены в правом отсеке. В левом находятся радиатор, система охлаждения масла и надувочного воздуха, конденсатор кондиционера. Доступ к ним открывается с уровня земли. На радиатор устанавливается расширительный бак и сливной кран.

Блок смазки стрелового оборудования расположен в самой конструкции, что гарантирует тщательное смазывание деталей агрегата. Замена ГСМ осуществляется максимально просто.

Навесное оборудование

В стандартную комплектацию входит установка системы быстрой замены рабочих органов. Цена Cat 320 зависит от модификации и комплектации машины. Установка некоторых сменных агрегатов производится посредством адаптера. Универсальность экскаватора обусловлена возможностью установки:

  • бура, используемого с грунтами любой категории. С ним машина может работать на строительной площадке и месте разработки полезных ископаемых. Для его установки требуется адаптер;
  • гидравлических ножниц, которые используются при сносе строительных объектов. Они характеризуются большим усилием, за счет которого осуществляется разрушение конструкций на основе бетона, а также рельс. За счет установки ротатора обеспечивается максимальная точность и возможность выставления угла наклона рабочего органа. Монтаж производится с помощью адаптера;
  • гидромолота, который используется при демонтажных работах с конструкциями и материалами на основе бетона и асфальтобетона. Установка производится через адаптер;
  • ковша для земляных работ, который входит в базовую комплектацию Кат 320. Данные ковши отличаются по объему, размерам, назначению и количеству зубьев. Для установки не требуется адаптер;
  • ковша для планировки территорий, он может производить погрузочно-разгрузочные операции с сыпучими материалами. Агрегат не оборудуется зубьями, имеет несколько увеличенную ширину по сравнению со стандартным рабочим органом. Монтаж не требует применения адаптера;
  • фронтального отвала, который используется для очистки и планировки территорий при условии наличия рыхлых грунтов. Входит в стандартную комплектацию нескольких модификаций, может устанавливаться опционально.

Модификации

За семь лет производства данного экскаватора было выпущено довольно много модифицированных версий, которые отличаются техническими характеристиками, дополнительным оснащением (включая новые функции и системы) и установленным навесным оборудованием (как, к примеру, фронтальный отвал и другие базовые агрегаты). Также стоит отметить, что все модификации обладают разной длиной стрелы, а именно, в отличие от базовой модели экскаватора, в модификациях радиус поворота в каждой модели уменьшается. Это позволило значительно расширить его предназначение, так как с укороченной стрелой экскаватор Кат 320 способен выполнять необходимую работу в стесненных условиях и занимая при этом меньше места, чем базовая машина. А большой выбор модифицированных версий позволяет приобрести машину в зависимости от типа выполняемых работ.

Преимущества и недостатки

Гусеничный экскаватор сат 320 является одной из самых удачных разработок концерна Caterpillar. Модель обладает следующими положительными характеристиками:

  •   высокой надёжностью и износостойкостью;
  •   универсальностью использования;
  •   простым техническим обслуживанием;
  •   повышенной мощностью гидравлической системы;
  •   хорошей проходимостью и маневренностью;
  •   комфортным управлением;
  •   приличной скоростью;
  •   низким давлением на грунт;
  •   высокими значениями вырывного усилия;
  •   длительным периодом работы.

К недостаткам следует отнести уровень технического обслуживания: отсутствие в некоторых городах сервисных центров и сложность замены устройств и агрегатов, вышедших из строя.



spectekhnika.info

Технические характеристики Caterpillar 320D L. Гидравлический экскаватор.

13. Максимальная глубина копания 6560 мм
1. Транспортировочная длина блока 9440 мм
3. Транспортировочная высота блока 3740 мм
9. Максимальная высота среза 9940 мм
10. Максимальная высота погрузки 6940 мм
11. Максимальный вылет вдоль уровня земли 10760 мм
12. Максимальная глубина копания вертикальной стенки 6970 мм
13. Максимальная глубина копания 7660 мм
1. Транспортировочная длина блока 9460 мм
3. Транспортировочная высота блока 3030 мм
9. Максимальная высота среза 9490 мм
10. Максимальная высота погрузки 6490 мм
11. Максимальный вылет вдоль уровня земли 9860 мм
12. Максимальная глубина копания вертикальной стенки 6060 мм
13. Максимальная глубина копания 6720 мм
1. Транспортировочная длина блока 9460 мм
3. Транспортировочная высота блока 3050 мм
9. Максимальная высота среза 9290 мм
10. Максимальная высота погрузки 6290 мм
11. Максимальный вылет вдоль уровня земли 9460 мм
12. Максимальная глубина копания вертикальной стенки 5650 мм
13. Максимальная глубина копания 6300 мм
1. Транспортировочная длина блока 9050 мм
3. Транспортировочная высота блока 3280 мм
9. Максимальная высота среза 8930 мм
10. Максимальная высота погрузки 5720 мм
11. Максимальный вылет вдоль уровня земли 8960 мм
13. Максимальная глубина копания 5890 мм
1. Транспортировочная длина блока 12680 мм
3. Транспортировочная высота блока 3190 мм
9. Максимальная высота среза 9520 мм
10. Максимальная высота погрузки 6030 мм
11. Максимальный вылет вдоль уровня земли 9730 мм

speceps.ru

Технические характеристики Caterpillar 320D LRR. Гидравлический экскаватор.

1. Транспортировочная длина блока 8770 мм
3. Транспортировочная высота блока 3740 мм
9. Максимальная высота среза 9940 мм
10. Максимальная высота погрузки 6940 мм
11. Максимальный вылет вдоль уровня земли 10760 мм
12. Максимальная глубина копания вертикальной стенки 6970 мм
13. Максимальная глубина копания 7660 мм
1. Транспортировочная длина блока 8790 мм
3. Транспортировочная высота блока 3030 мм
9. Максимальная высота среза 9490 мм
10. Максимальная высота погрузки 6490 мм
11. Максимальный вылет вдоль уровня земли 9860 мм
12. Максимальная глубина копания вертикальной стенки 6060 мм
13. Максимальная глубина копания 6720 мм
1. Транспортировочная длина блока 8790 мм
3. Транспортировочная высота блока 3050 мм
9. Максимальная высота среза 9290 мм
10. Максимальная высота погрузки 6290 мм
11. Максимальный вылет вдоль уровня земли 9460 мм
12. Максимальная глубина копания вертикальной стенки 5650 мм
13. Максимальная глубина копания 6300 мм

speceps.ru

CATERPILLAR 320D L – Экскаваторы гусеничные (320D L – CAT 320D L – CATERPILAR 320D L – CATERPILLAR 320D L – CATERPILLER 320D L – КАТ 320D L – КАТЕРПИЛЕР 320D L – КАТЕРПИЛЛAР 320D L – КАТЕРПИЛЛЕР 320D L – САТ 320D L – Экскаватор гусеничный 320D L – Экскаватор гусеничный CATERPILLAR 320D L) – Технические характеристики CATERPILLAR 320D L – Габаритные размеры CATERPILLAR 320D L – Двигатель CATERPILLAR 320D L – Ходовая часть CATERPILLAR 320D L

Документ энциклопедии Стройтех, Категория: Экскаваторы гусеничные

Перенаправлено со страницы: «320dl»







320D L
|
CAT 320D L
|
CATERPILAR 320D L
|
CATERPILLAR 320D L
|
CATERPILLER 320D L
|
КАТ 320D L
|
КАТЕРПИЛЕР 320D L
|
КАТЕРПИЛЛAР 320D L
|
КАТЕРПИЛЛЕР 320D L
|
САТ 320D L
|
Экскаватор гусеничный 320D L
|
Экскаватор гусеничный CATERPILLAR 320D L






Энциклопедия СтройТех является открытой справочно-информационной системой.
Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность – смело вносите свои правки.
• Не нашли нужного документа – добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого – форма отправки предложений.

На правах рекламы:

www.stroyteh.ru

Технические характеристики Caterpillar 320C L. Гидравлический экскаватор.

1. Транспортировочная длина блока 10042 мм
3. Транспортировочная высота блока 3011 мм
9. Максимальная высота среза 10850 мм
10. Максимальная высота погрузки 7690 мм
11. Максимальный вылет вдоль уровня земли 9350 мм
12. Максимальная глубина копания вертикальной стенки 3280 мм
13. Максимальная глубина копания 4160 мм
1. Транспортировочная длина блока 9710 мм
3. Транспортировочная высота блока 3011 мм
9. Максимальная высота среза 11250 мм
10. Максимальная высота погрузки 8480 мм
11. Максимальный вылет вдоль уровня земли 9820 мм
12. Максимальная глубина копания вертикальной стенки 3760 мм
13. Максимальная глубина копания 4600 мм
1. Транспортировочная длина блока 9692 мм
3. Транспортировочная высота блока 3011 мм
9. Максимальная высота среза 11620 мм
10. Максимальная высота погрузки 8900 мм
11. Максимальный вылет вдоль уровня земли 10240 мм
12. Максимальная глубина копания вертикальной стенки 4160 мм
13. Максимальная глубина копания 5020 мм
1. Транспортировочная длина блока 9371 мм
3. Транспортировочная высота блока 4057 мм
9. Максимальная высота среза 12390 мм
10. Максимальная высота погрузки 9640 мм
11. Максимальный вылет вдоль уровня земли 11140 мм
13. Максимальная глубина копания 5960 мм

speceps.ru

Технические характеристики Caterpillar 320C LN. Гидравлический экскаватор.

1. Транспортировочная длина блока 10042 мм
3. Транспортировочная высота блока 3011 мм
9. Максимальная высота среза 10850 мм
10. Максимальная высота погрузки 7690 мм
11. Максимальный вылет вдоль уровня земли 9350 мм
12. Максимальная глубина копания вертикальной стенки 3280 мм
13. Максимальная глубина копания 4160 мм
1. Транспортировочная длина блока 9710 мм
3. Транспортировочная высота блока 3011 мм
9. Максимальная высота среза 11250 мм
10. Максимальная высота погрузки 8480 мм
11. Максимальный вылет вдоль уровня земли 9820 мм
12. Максимальная глубина копания вертикальной стенки 3760 мм
13. Максимальная глубина копания 4600 мм
1. Транспортировочная длина блока 9692 мм
3. Транспортировочная высота блока 3011 мм
9. Максимальная высота среза 11620 мм
10. Максимальная высота погрузки 8900 мм
11. Максимальный вылет вдоль уровня земли 10240 мм
12. Максимальная глубина копания вертикальной стенки 4160 мм
13. Максимальная глубина копания 5020 мм
1. Транспортировочная длина блока 9371 мм
3. Транспортировочная высота блока 4057 мм
9. Максимальная высота среза 12390 мм
10. Максимальная высота погрузки 9640 мм
11. Максимальный вылет вдоль уровня земли 11140 мм
13. Максимальная глубина копания 5960 мм

speceps.ru

Характеристики caterpillar 320dl — Bitbucket

———————————————————
>>> СКАЧАТЬ ФАЙЛ <<<
———————————————————
Проверено, вирусов нет!
———————————————————

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

Caterpillar 320DL не требователен к климатическим условиям.Технические характеристики. «Катерпиллер 320» отличается отменными рабочими характеристиками Экскаватор Caterpillar 320DL на гусеничном ходу представляет собой современнуюТехнические характеристики и габариты. К техническим характеристикам Cat 320 относятся Гусеничный экскаватор Caterpillar 320D L: краткий обзор, описание.Технические характеристики техники в каталоге основаны на информации, взятой из официальных. Технические характеристики экскаватора катерпиллер 320, в чём его плюсы и минусы.Экскаватор caterpillar 320 в работе. Технические характеристики. Благодаря всему этому Катерпиллар 320 был признан в своем классе как один из наиболееГусеничный экскаватор Caterpillar 330 технические характеристики и описание. Технические характеристики Caterpillar 320D L. Основные характеристики. Полное название. Экскаватор Caterpillar 320D L. Общий вес, кг. Гусеничные экскаваторы Caterpillar, модели, характеристики, фото, цены.Завод производитель: Caterpillar S.R.L. (Катерпиллер) США. Caterpillar 307С FB. Экскаватор Caterpillar 320 DL (Детальная характеристика). Модель двигателя Caterpillar 3116DIT turbo diesel Мощность на маховике 140 л. с. 103 кВт ISO 9249 140 л. с. Caterpillar / Катерпиллер.С помощью машины Caterpillar 320DL можно не только рыть траншеи, но и прокладывать коммуникации, водопровод. Узнайте технические характеристики Caterpillar 320D – полный каталог спецификаций и оперативный поиск необходимой информации гидравлического экскаватора. Загрузить Брошюра с техническими характеристиками по модели 320D2 GC.Разработанные и изготовленные компанией Caterpillar гидравлические насосы обеспечивают. Комплексные решения для Cat 320D2 GC Caterpillar и обширная сеть дилеров предлагают большой13. Технические характеристики гидравлического экскаватора 320D2 GC. Двигатель. Дорожная и строительная техника » » Caterpillar 320 DL Гусеничный экскаватор.Шумовые характеристики Эксплуатационные характеристики ANSI/SAE J1166 APR 90. Оценить модель Caterpillar 320 DL по 10ти бальной шкале6.69 мм. Комплектации Катерпиллер 320 ДЛ: Caterpillar 320 DL 320 DL. Гусеничный экскаватор Caterpillar 320DL. Цена за смену с топливом: 12.000 руб!Экскаваторы Caterpillar 320DL предназначены для перемещения больших объемов грунта. Технические характеристики и инструкции Гусеничные экскаваторы Катерпиллер pillar 320 D L – Технические характеристики. Caterpillar 320. Навигация по статье. 1 Назначение. 2 Навесное оборудование. 3 Модификации. 4 Технические характеристики. 5 Особенности. 6 Видео. Американский экскаватор Катерпиллер 320 технические характеристики которого не отстают от многихОбщие технические характеристики: несущая база – экскаватор Caterpillar 320DL Caterpillar 320 DL. Для достижения максимальной эффективности экскаватор Cat 320D L может оснащаться разнообразным навесным оборудованием. CATERPILLAR 320DL. Серия REGA (GLC-T6) Выпуск 07-. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ. Рабочий вес, кг: 20900.

bitbucket.org
