Автомобильные краны Галичанин: описание и характеристики

При необходимости подъема больших грузов не всегда имеется возможность использования стационарной подъемной техники. Ее доставка и установка потребует значительных финансовых и временных затрат. Довольно часто ее применению препятствуют плохие дорожные условия либо отсутствие достаточного пространства.

В подобных случаях автокран Галичанин станет идеальным вариантом для выполнения любых грузоподъемных работ. Высокая проходимость, маневренность и надежность принесли этому специальному транспортному средству заслуженную популярность в самых разных сферах.

Производитель автомобильной крановой спецтехники

Галичский автокрановый завод

Выпуск функциональных и высокопроизводительных автомобильных кранов Галичанин осуществляет ОАО «ГАКЗ» (Галичский автокрановый завод), расположенный в г. Галич, Костромской области, Российской Федерации. За время своей деятельности, с 1990 года, предприятие освоило производство более десяти моделей грузоподъемной техники с разными эксплуатационными характеристиками.

Сейчас компания входит в число лидеров отечественного машиностроения. Продукция ОАО «ГАКЗ» составляет четвертую часть от всего российского рынка автокранов.

Конструктивные особенности и преимущества Галичанина

Применение современных технологий позволило разработчикам добиться высоких результатов в плане технического оснащения, производительности и безопасности выпускаемой техники. Среди достоинств, которыми обладают конструкции автомобильных кранов можно отметить следующие:

Технико-эксплуатационные достоинства автокрана Галичанин

  • возможность подъема в зоне от 240° до 360°, что сводит к минимуму количество переездов и разворотов автомобиля;
  • индивидуальный привод поворотного и подъемного механизма, обеспечивающий управление, независимое от гидромоторов;
  • доступность применения дополнительного съемного противовеса, что увеличивает рабочие характеристики;
  • использование в конструкции стрелы секций с овоидным сечением, производимых из овальных и П-образных гнутых профилей;
  • укомплектованность стрелового оборудования гуськом, с изменяемым наклоном до 40
    °
    , что значительно повышает эффективность и производительность техники;
  • внедрение автоматических систем безопасности, предотвращающих перегрузку и опрокидывание.

Заслуживает внимания гидравлическая система с регулируемым гидроприводом, обеспечивающая плавное управление процессами, позволяющая совмещать рабочие операции.

Каждый автокран является самоходным и способен развивать скорость 50-60 км/ч. Своими габаритами он практически не отличается от грузового автомобиля, поэтому легко разместится на строительной площадке и обеспечит выполнение подъемных погрузочных и разгрузочных работ.

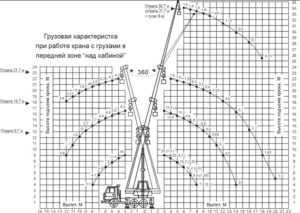

Габариты автокрана Галичанин

Особенности стрелы

Овоидный профиль, используемый в стреловой конструкции, применяется в машиностроении многих стран мира и является оптимальным для рассматриваемого вида техники. Телескопическая стрела, которой оборудован автокран Галичанин, может иметь от трех до пяти выдвижных секций. Они изготовлены из высококачественной стали марки WELDOX и SSAB Domex, поставляемой из Швеции.

Телескопирование секций возможно с наличием закрепленного на стропах груза. Это позволяет произвести доставку в труднодоступное место между имеющимися препятствиями.

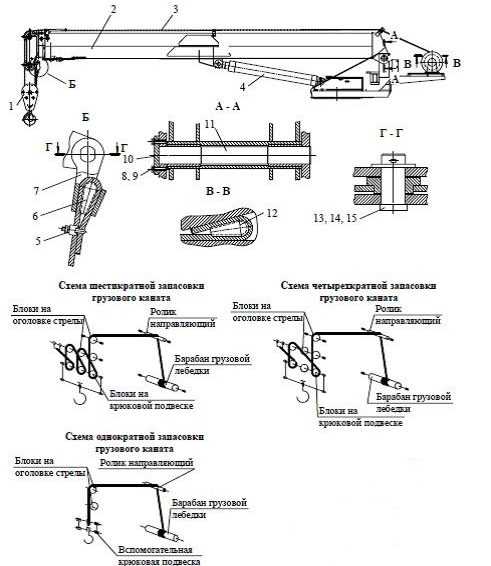

Устройство телескопической стрелы автокрана Галичанин

Использование дополнительного оборудования

Практически каждый автокран имеет дополнительное оборудование стрелы — гусек. Он изготавливается решетчатой конструкцией из высокопрочной трубы. С его помощью радиус действия техники значительно расширяется, как и ее общая функциональность.

Некоторые модели, например, автокран КС-85713-2, оснащены двухколенным гуськом, что еще больше увеличивает их рабочую зону в горизонтальном перемещении груза.

Галичанин КС-74721-2 на шасси МЗКТ

Внедрение инновационных систем управления

Отдельные представители автокрановой техники имеют в своем арсенале систему управления германского производства Хюдак и Хиршманн, получившую название «Галичанин H&H». Она обеспечивает безопасность всех операций, которые выполняет автокран и соответствует международным стандартам качества.

Система контролирует работу приводов электрической и гидравлической систем. С ее помощью управление функциями автомобильного крана производится посредством небольших рычажков (джойстиков) и кнопок, что очень удобно для обслуживающего персонала.

Шасси для самоходных кранов

Высокая проходимость и маневренность техники, зависит от шасси, на которые она установлена. В продукции ОАО «ГАКЗ» применяют агрегаты ходовых частей, трансмиссии и управления от лучших отечественных и зарубежных автомобилей: КамАЗ, Урал, МАЗ, Вольво, МЗКТ (Минского завода колесных тягачей).

Большинство базовых автомобилей имеют систему подкачки шин, с помощью которой можно регулировать давление в колесах для преодоления тяжелых условий бездорожья. Дополнительную безопасность при движении автомобильного крана обеспечивает система ABS, предотвращающая блокировку колес во время торможения транспортного средства.

Шасси, на которые устанавливается автокран Галичанин, может иметь следующую колесную формулу: 6х4, 8х4, 6х6, 8х8, 10х4. Таким образом, заказчик может подобрать модель, подходящую для конкретных условий эксплуатации в определенной местности.

Разнообразие моделей автокранов

Грузоподъемная техника «Галичанин» представлена широким модельным рядом, в котором самоходные краны помимо шасси, отличаются техническими характеристиками и функциональными возможностями. Длина стрелы у разных моделей может составлять от 21,7 м до 51 м, а грузоподъемность – от 25 до 100 тонн. В таблице приведены наиболее популярные представители автокранов, выпускаемых Галичским заводом:

Автокран, модель КСДлина стрелы, мКоличество секций стрелы, шт.Поднимаемый груз, т.
55713-1; 3; 4; 521,7325
55713-1Л; 3Л; 5Л23,7325
55713-1В28425
55713-3В; 3В NEXT//////
55713-4В; 5В//////
55713-1В-4; 5В-431425
55731-1; 440525
55729-1В; 4В; 5В30,2432
55715-140530
65713-1; 2; 5; 634,1450
6571540550
6572142560
75721 H&H42570
75721-8//////
85713515100
85713-2////
//

Существует автомобильный кран Галичанин военного назначения. Модель КС-65713-5М предназначена для работы с обычными и опасными грузами до 50 тонн в любых условиях, включая полевые. Также она может применяться для выполнения задач на плавучих причалах военно-морского флота.

Область применения техники

Благодаря своей функциональности и высокой производительности, автокран Галичанин может использоваться во всех сферах народного хозяйства:

Устройство автомобильного крана

  • промышленной;
  • строительной;
  • сельскохозяйственной;
  • оборонной.

Он активно применяется при осуществлении аварийно-восстановительных, монтажных, спасательных мероприятий.

Маневренность техники и сравнительно небольшие габариты делают ее незаменимой во время проведения городских работ. Несмотря на стесненность и ограниченность пространства, она может обеспечить выполнение всего спектра операций по подъему, спуску и перемещению грузов.

Видео: Галичский автокрановый завод

avtokrany.guru

Производитель Галичанин - история создания бренда

Компания Галичанин - российский завод по производству автомобильных кранов, который специализируется на выпуске тяжелой техники. Среди модельного ряда, производимого заводом, также присутствуют автомобильные шасси. Главный завод находится в костромской области.

Галичский автокрановый завод производит наилучшие модели автомобильных кранов гидравлического типа в России и уже давно вывел свою продукцию на мировой рынок.

За время своей работы завод выпустил более 36000 моделей экскаваторов, около 15000 автокранов и более 10000 кранов марки “Галичанин”.

Компания активно развивает свое производство и за последнее время увеличило свою долю на рынке России до 25%. Компания Галичанин сотрудничает с такими крупными производителями как “Роснефть”, “ГАКЗ” и “Камаз”.

Продукция компании не раз была лауреатом премий за лучшее качество, сертификатов международного соответствия по менеджменту, исследованиям и проектированию, а также вошла в состав 100 лучших товаров в Российской Федерации.

История Галичанин

История Галичанин началась еще в 1914 году, когда начал свою деятельность завод винокуренного дела в Костромской области. Позже он был переквалифицирован в обувную фабрику. а после - завод по деревообработке. Стартом машиностроительной карьеры был 1961 год, когда стартовало производство завода “Гипростройдормаш”, который занимался производством экскаваторов. С 1970 по 1980 год завод выкупал площади для расширения производства и разрабатывал новые модели специальной техники.

С 1982 года завод начал заниматься производством сверхтяжелых автомобильных кранов и гидроцилиндров. С 1984 года начался серийный выпуск специализированных автокранов компании Галичанин.

С 1996 года компания начала выпускать автокраны с показателем тоннажности более 20. С начала 2000-х годов Галичанин модернизировала свою продукцию и начала производить более тяжелые модели автокранов, таких как 32 и 50-тонные автокраны на шасси к автомобилям КАМАЗ.

Еще в 1998 году завод внедрил в свое производство такие процессы:

  • резка плазменного типа;
  • сварочные работы по металлу;
  • производство опорных и поворотных деталей к кранам;
  • выпуск кабин для управления автокранами.

С 2005 года завод Галичанин увеличивает количество моделей на 25 ежегодно. В 2009 году с конвейера сошла 20 модель автокрана 50-тонного типа, который получил множество наград, премий и сертификатов качества.

Где собирают Галичанин?

Завод, где собирают Галичанин, расположен в городе Галич, в Костромской области. Это многопрофильное производство по сборке, комплектации и разработке тяжелой спецтехники, на котором работает более 2000 человек. Производство Галичанин включает в себя отдел заготовок, сварки металл, сборки готовых конструкций и малярных работ. В каждом отделе производитель Галичанин установил надежные системы безопасности и инновационное оборудование, которое помогает сотрудникам создать лучшие и наиболее качественные модели автокранов.

Расширение территории завода происходит постоянно, прямо пропорционально растущим объемам производства и экспорта специализированной техники.



Официальные дилеры Галичанин в России

Автодоркомплект, ООО

г. Челябинск

Копейское шоссе, 23

+7 (351) 253-97-64, 252-81-77

Автокран Лидер, ТОО ТД

г. Алматы

мкр. Атырау-2, д. 105

+7 (727) 354-2013, +7 702 787 78 78

Автокран сервис, ТОО

г. Павлодар

Северная Промзона, а/я 567

+7 (7182) 33-41-07, 33-39-33, 33-41-09

Автокрансервис, ООО КПК

г. Ставрополь

ул. 1-я Промышленная, д. 8

+7 (8652) 56-03-66, 56-21-99, 56-15-44, 56-12-77

Автокраны Вездеходы, ООО

г. Миасс

бульвар Карпова, д.11, оф.26

+7 (351) 223-07-23, +7 (351) 902-52-85, +7 (351) 223-84-00, +7 (351) 356-07-55

АвтоСпецТехника, ООО

г. Астрахань

ул. Красная набережная, 171, литер

+7 (8512) 63-17-37, 63-03-16

Автостройсервис, ООО

г. Санкт-Петербург

ул. Бехтерева, д. 4

+7 (812) 567-81-05, 567-81-50, 567-81-21

Автотехника, ООО

г. Ростов-на-Дону

ул. Текучева, д. 234, офис 1203, офис 1204

+7 (863) 218-11-66, +7 (863) 219-01-53, +7 (863) 218-11-52

Автоцентр-Тюмень, ООО

г. Тюмень

ул. 7 км Старого Тобольского тракта, стр.17

+7 (3452) 79-59-22, 79-59-21, 79-59-24, 79-59-26, +7 (3452) 79-59-22

Автомобили и СпецТехника, ООО

г.Ярославль

ул. Наумова, д.67/2, офис 306,307

+7 (485) 266-04-46, +7 (485) 266-04-47, +7 (485) 266-04-48, +7 (485) 294-29-21, +7 (485) 294-29-22

cars-bazar.ru

Каталог новых автокранов Галичанин, модельный ряд Галичанин

Грузоподъемность 25 тонн

KC-55713-1 «Галичанин»

стрела 21,7 м

 на базе автомобильного шасси КамАЗ-65115 (6 х 4)

КС-55713-1 «Галичанин» с гуськом

стрела 21,7 м + 9 м

 на базе автомобильного шасси КамАЗ-65115 (6 х 4)

KC-55713-1В  «Галичанин»

стрела 28,0 м

 на базе автомобильного шасси КамАЗ-65115 (6 х 4)

КС-55713-1В «Галичанин» с гуськом

стрела 28,0 м + 9 м

 на базе автомобильного шасси КамАЗ-65115 (6 х 4)

КС-55713-3 «Галичанин»

стрела 21,7 м

 на базе автомобильного шасси Урал-4320 (6 х 6)

КС-55713-3В  «Галичанин»

стрела 28,0 м

 на базе автомобильного шасси Урал-5557И (6 х 6)

КС-55713-4 «Галичанин»

стрела 21,7 м

 на базе автомобильного шасси КамАЗ-53228 (6 х 6)

КС-55713-4 «Галичанин» с гуськом

стрела 21,7 м + 9 м

 на базе автомобильного шасси КамАЗ-53228 (6 х 6)

КС-55713-4В «Галичанин»

стрела 28,0 м

 на базе автомобильного шасси КамАЗ-53228 (6 х 6)

КС-55713-4В «Галичанин» с гуськом

стрела 28,0 м + 9 м

 на базе автомобильного шасси КамАЗ-53228 (6 х 6)

КС-55713-5 «Галичанин»

стрела 21,7 м

 на базе автомобильного шасси КамАЗ-43118 (6 х 6)

КС-55713-5 «Галичанин» с гуськом

стрела 21,7 м +9 м

 на базе автомобильного шасси КамАЗ-43118 (6 х 6)

КС-55713-5В «Галичанин»

стрела 28,0 м

 на базе автомобильного шасси КамАЗ-43118 (6 х 6)

КС-55713-6В «Галичанин»

стрела 28,0 м

 на базе автомобильного шасси МАЗ-6312 (6 х 4)

КС-55713-6В «Галичанин» с гуськом

стрела 28,0 м + 9 м

 на базе автомобильного шасси МАЗ-6312 (6 х 4)

Грузоподъемность 32 тонны

КС-55729В «Галичанин»

стрела 30,2 м

 на базе автомобильного шасси МАЗ-6312 (6 х 4)

КС-55729В «Галичанин» с отдельно возимым противовесом 2,9 т

стрела 30,2 м

 на базе автомобильного шасси МАЗ-6312 (6 х 4)

КС-55729В «Галичанин» с гуськом 9 м и отдельно возимым противовесом 2,9 т

стрела 30,2м + гусек 9м

 на базе автомобильного шасси МАЗ-6312 (6 х 4)

КС-55729-1В «Галичанин»

стрела 30,2 м

 на базе автомобильного шасси КамАЗ-6540 (8 х 4)

КС-55729-1В «Галичанин» с гуськом 9 м

стрела 30,2м + гусек 9м

 на базе автомобильного шасси КамАЗ-6540 (8 х 4)

КС-55729-5В «Галичанин»

стрела 30,2 м

 на базе автомобильного шасси КамАЗ-63501 (8 х 8)  " Мустанг"

КС-55729-5В «Галичанин» с отдельно возимым противовесом 2,9 т

стрела 30,2 м

 на базе автомобильного шасси КамАЗ-63501 (8 х 8)  " Мустанг"

КС-55729-5В «Галичанин» с отдельно возимым гуськом      9 м. и отдельно возимым противовесом 2,9 т

стрела  30,2 м + гусек 9м.

 на базе автомобильного шасси КамАЗ-63501 (8 х 8)  " Мустанг"

Грузоподъемность 50 тонн

КС-65713-1 «Галичанин» базовая комплектация

стрела 34,1 м

 на базе автомобильного шасси КамАЗ-65201 (8 х 4)

КС-64713-2 «Галичанин» базовая комплектация

стрела 34,1 м

 на базе автомобильного шасси МЗКТ-700600 (8 х 4)

КС-65713-5 «Галичанин» базовая комплектация (базовые противовесы перевозятся отдельно от автокрана)

стрела 34,1 м

 на базе автомобильного шасси КамАЗ-6560 (8 х 8)

КС-65713-6 «Галичанин» базовая комплектация

стрела 34,1 м

 на базе автомобильного шасси МЗКТ-652715 (8 х 8)

КС-65713-7 «Галичанин» базовая комплектация

стрела 34,1 м

 на базе автомобильного шасси VOLVO (8 х 4)

Установка второй грузовой лебедки в комплекте с одиночным  блоком на оголовок стрелы для работы на однократной запасовке  (кроме КС-65713-5)

Двухступенчатый телескопический гусек длиной 9,1 - 15,1м (кроме КС-65713-5)

Набор из двух дополнительных отдельно возимых  противовесов 2 х 3 тонны

Грузоподъемность 60 тонн

КС-65721 «Галичанин» базовая комплектация

стрела 42,0 м

 на базе автомобильного шасси VOLVO (8 х 4)

КС-65721 «Галичанин» базовая комплектация (H&H)

стрела 42,0 м

 на базе автомобильного шасси VOLVO (8 х 4)

Модификация с улучшенными грузовыми характеристиками. Гидросистема с LS-приводом. Гидрооборудование фирмы HYDAC (Германия) и прибор безопасности фирмы HIRSCHMANN (Германия)

КС-65721-2 «Галичанин» базовая комплектация

стрела 42,0 м

 на базе автомобильного шасси МЗКТ-700600 (8 х 4)

КС-64721-2 «Галичанин» базовая комплектация (H&H)

стрела 42,0 м

на базе специального шасси МЗКТ-750120 (10 х 4)

Модификация с улучшенными грузовыми характеристиками. Гидросистема с LS-приводом. Гидрооборудование фирмы HYDAC (Германия) и прибор безопасности фирмы HIRSCHMANN (Германия)

КС-65721-6 «Галичанин» базовая комплектация

стрела 42,0 м

 на базе автомобильного шасси МЗКТ-652715 (8 х 8)

Установка второй грузовой лебедки в комплекте с одиночным  блоком на оголовок стрелы для работы на однократной запасовке

Двухступенчатый телескопический гусек длиной 9,1 - 15,1м (Отдельно возимый для КС-65721-6)

Набор из двух дополнительных отдельно возимых  противовесов 2 х 3, 25 тонны (Для КС-64721-2 противовесы 2 х 2,7 тонны)

Грузоподъемность 63 тонн

КС-75721 «Галичанин» базовая комплектация (H&H)

стрела 42,0 м

 на базе автомобильного шасси VOLVO (8 х 4)

Модификация с улучшенными грузовыми характеристиками. Гидросистема с LS-приводом. Гидрооборудование фирмы HYDAC (Германия) и прибор безопасности фирмы HIRSCHMANN (Германия)

КС-75721-1 «Галичанин» базовая комплектация (H&H)

стрела 42,0 м

 на базе автомобильного шасси КамАЗ-7330 (10 х 4)

Модификация с улучшенными грузовыми характеристиками. Гидросистема с LS-приводом. Гидрооборудование фирмы HYDAC (Германия) и прибор безопасности фирмы HIRSCHMANN (Германия)

КС-74721-2 «Галичанин» базовая комплектация (H&H)



 на базе специального шасси МЗКТ-750120 (10 х 4)

Модификация с улучшенными грузовыми характеристиками. Гидросистема с LS-приводом. Гидрооборудование фирмы HYDAC (Германия) и прибор безопасности фирмы HIRSCHMANN (Германия)

Установка второй грузовой лебедки в комплекте с одиночным  блоком на оголовок стрелы для работы на однократной запасовке

Двухступенчатый телескопический гусек длиной 9,1 - 15,1м (Отдельно возимый для КС-65721-6)

Набор из двух дополнительных отдельно возимых  противовесов 2 х 3, 25 тонны (Для КС-64721-2 противовесы 2 х 2,7 тонны)

Грузоподъемность 80 тонн

КС-74713 «Галичанин» базовая комплектация

стрела 48,0 м

на базе специального шасси МЗКТ-790200 (10 х 10)

Грузоподъемность 110 тонн

КС-99713 «TADANO»  комплектация с гуськом 24,1 м.

стрела 52,0 м
+гусек 24,1 м

на базе специального шасси TADANO (10 х 8 х 8)

Примечание: Все автокраны торговых марок "ГАЛИЧАНИН"  комплектуются импортными уплотнениями всех гидроцилиндров, рукавами высокого давления и гидрораспределителями.



tpk-avtomagnat.ru

Автокраны Галичанин на шасси КАМАЗ

Первый автокран Галичанин сошел с конвейера Галичского завода в 1982 году. Его грузоподъемность составляла 16 тонн – для того времени очень немало. Во второй половине 90-х годов предприятие освоило выпуск более тяжелых автомобильных кранов – от 20 до 22 тонн.

Сегодня завод предлагает еще более производительные машины:

  • — краны на 25 тонн со стрелой 21,7 и 28 м;
  • — на 32 тонны на шасси Камаз и МАЗ;
  • — авто краны высокой грузоподъемности на 50 тонн и более.

Завод постоянно обновляет оборудование, внедряет наиболее современные технологии, позволяющие выпускать современную продукцию с оптимальным соотношением цены и эффективности.

В последние годы объемы продаж автокранов Галичанин постоянно увеличиваются. Сегодня каждый четвертый российский автокран производится именно на Галичском заводе, причем значительная часть продукции идет на экспорт. В чем же причины такой высокой популярности? Их несколько:

  • — широкий модельный ряд;
  • — высокая надежность узлов гидравлической системы;
  • — продуманная ценовая политика;
  • — развитая сеть дилерских и сервисных центров.

Благодаря этому автомобильные краны Галичанин могут уверенно конкурировать с продукцией известных иностранных компаний.

Одно из преимуществ кранов Галичанин – большой набор опций, позволяющих повысить производительность или решать нестандартные задачи. К таким опциям относятся:

  • — более эргономичная кабина с увеличенным углом обзора;
  • — автономные отопители и кондиционеры;
  • — вспомогательные грузовые лебедки;
  • — съемные противовесы, позволяющие повысить эффективность работы на больших вылетах.

Кроме того, все новые модели комплектуются современными электронными системами безопасности, а также “черным ящиком” для записи всех действий крановщика и основных характеристик.

В Москве купить автокран Галичанин можно в салонах официального дилера – нашей компании, которая занимается продажей автокранов многих российских заводов.

Мы предлагаем своим покупателям различные модели кранов – от 25 до 50 тонн. Эти машины уже находятся на наших площадках и полностью подготовлены к продаже.

Если вы хотите купить кран Галичанин, вам достаточно позвонить нам. Мы предоставим полную информацию по интересующей вас модели и подготовим все необходимые документы.

www.autocranes.ru

Автокран Галичанин КС-4572А - Don-Avtokran

Общая информация

Автокран Галичанин КС-4572А грузоподъемностью 16 т выпускается в России на Галичском автокрановом заводе, он смонтирован на шасси КамАЗ-53213 и оснащен телескопической стрелой, максимальный вылет которой равен почти 22 метрам. Автокран КС-4572А предназначен для разного типа погрузочно-разгрузочных и строительно-монтажных работ на объектах, рассредоточенных по площадке, высокая мобильность и малое время подготовки к операциям крана позволяет быстро перемещаться в указанную точку. Высокая проходимость автомобильного шасси делает возможным эксплуатацию в условиях разного грунтового покрытия, и даже на пересеченной местности. Привод всех крановых механизмов гидравлический, это обеспечивает точность и плавность выполнения операций. Стрела может быть дополнительно удлинена шестиметровым гуськом, что повышает высотные характеристики, по которым кран КС-4572А конкурентоспособен среди аналогов.

Арендовать актокран в Ростове-на-Дону и Аксае можно у нас по телефону +7 928 907 10 58.

Описание крана

Кран Галичанин КС-4572А состоит из не поворотной части, закрепленной непосредственно на автомобильное шасси, основной стрелы, поворотной части и сменного оборудования. Крутящий момент, развиваемый двигателем шасси, передается через коробку отбора мощности на насосы, приводящие в движение посредством рабочей жидкости механизмы выдвижения секций стрелы, вращения поворотной рамы, грузовой лебедки и гидроцилиндра подъема стрелы.

Конструкция такова, что автокран Галичанин КС-4572А способен выполнять сразу несколько работ одновременно. Их перечень: вращение поворотной рамы, подъем и опускание грузов, выдвижение и втягивание стрелы в любых комбинациях между собой. Основание крановой установки при работе – опорная несущая рама, на которой установлены выносные опоры, которые повышают устойчивость при больших нагрузках. Выдвижение и втягивание при помощи гидравлических цилиндров.

Автокран КС-4572 / КС-4572А Галичанин грузоподъемностью 16 тонн с трехсекционной телескопической стрелой длиной 9,7…21,7 м смонтирован на трехосном шасси Камаз-53213.

На оголовке выдвинутой стрелы может быть установлен гусек  длиной 6 м. Схемы запасовки грузового каната и крепления каната представлены.

Грузовая и высотная характеристики стрелового автокрана Галичанин КС-4572 грузоподъемностью 16 т. приведены.

Состав сборочных единиц не поворотной и поворотной частей крана практически не отличается от ряда несущих металлоконструкций, блок-модулей, механизмов, оборудования и приборов гидравлических автокранов с телескопической стрелой.

Автокран КС-4572 имеет несколько контрольно-измерительных приборов и устройств, обеспечивающих удобство работы и нужную степень безопасности:

  • указатель давления масла для контроля работы двигателя из кабины оператора
  • указатель температуры воды в блоке цилиндров двигателя
  • манометр для контроля высокого давления в напорной магистрали от насоса к распределителю
  • манометр для контроля низкого давления в сливной магистрали;
  • указатель крена с возможностью блокировки при превышении предельного угла
  • указатель грузоподъемности, в том числе в режиме реального времени при совершении конкретной операции
  • счетчик моточасов, или количества времени, при котором кран задействован непосредственно в работе

Технические характеристики;

Кран Галичанин КС-4572А имеет следующие технические характеристики:

максимальная грузоподъемность 16 тонн

  • длина основной стрелы 21,7 м
  • вылет стрелы 2-18 м
  • максимальный грузовой момент 60 т. м.
  • базовое шасси КАМАЗ-53213
  • двигатель КАМАЗ-740
  • мощность двигателя 154 кВт, или 210 л.с.
  • колесная формула 6 х 4
  • максимальная скорость подъема (опускания) с номинальным грузом 12 м/мин
  • скорость посадки0,3 м/мин
  • частота вращения 2,2об/мин
  • скорость передвижения 90 км/час
  • габаритные размеры в транспортном положении (длина*ширина*высота) 12*2,5*3,55 м
  • полная масса, тыс. кг — 20,6
  • температура эксплуатации  -40 +40 градусов                                                                                         Грузовысотные характеристики Галичанин КС-4572                                                                                                                                                                                            Дополнительные характеристики автомобильного крана КС-45719-1

    Размер автокрана галичанин

    Преодолеваемый краном подъём, % (градусы):

    — своим ходом — 25 (14)
    — на буксире — 18 (10)

    Способ управления:

    — механизмами поворотной рамы — гидравлический
    — выносными опорами — гидравлический
    — механизмом передвижения (шасси) — механический

    Масса автокрана в транспортном положении, т (включая 2-х человек в кабине водителя) Допустимое отклонение ± 1,5%:

    — кран с основной стрелой — 18,2
    — кран с основной стрелой и гуськом — 18,62

    Масса основных сборочных частей автокрана КС-45719-1, т, не более:

    — крановой установки — 12
    — противовес — 0,2
    — стрела — 3,445
    — гусёк — 0,43

    Распределение нагрузки по осям в транспортном положении, кН (тс)

    1. Передняя ось:

    — на шасси МАЗ-5337А2-340 — 65,66 (6,7)
    — на шасси МАЗ-5337А2-346 (усиленное) — 65,17 (6,65)
    — с гуськом — 65,66 (6,7)

    2. Задняя тележка:

    — на шасси МАЗ-5337А2-340 — 112,70(11,5)
    — на шасси МАЗ-5337А2-346 (усиленное) — 117,31(11,97)
    — с гуськом — 120,05(12,25)

    Максимальная нагрузка на выносную опору автокрана КС-45719-1, т — 20,5

    Контрольный расход топлива в крановом режиме, л/ч, не более — 13,0

Другие автокраны в аренду тут

don-avtokran.ru

Технические характеристики автокранов Галичанин


Автокраны грузоподъемностью 110 тонн КС-99713 «Галичанин» стрела 52 метра спецшасси 10х6х8

Автокран 80 тонн КС-74713 «Галичанин» стрела 48,0 м на шасси МЗКТ-790200 (10x10)

Автокраны грузоподъемностью 63 тонны КС-75721 «Галичанин» H&H на шасси Volvo FM (8х4) стрела 42

Автокраны грузоподъемностью 63 тонны КС-75721-1 H&H на шасси КамАЗ-7330 (10x4) стрела 42 м

Автокран 60 тонн КС-65721 «Галичанин» H&H на шасси Volvo FM400 (8x4) стрела 42 метра

Автокран 60 тонн КС-64721-2 «Галичанин» H&H шасси МЗКТ-750120 (10x4) стрела 42 метра

Автокран грузоподъемностью 60 тонн КС-65721 «Галичанин» стрела 42,0 м на шасси Volvo FM400 (8х4)

Автокран 60 т КС-65721-2 «Галичанин» стрела 42,0 м на базе автомобильного шасси МЗКТ-700600 (8x4)

Автокран 60 тн КС-65721-6 «Галичанин» стрела 42,0 м на базе автомобильного шасси МЗКТ-652714 (8х8)

Автокран грузоподъемностью 50 тонн КС-65713-1 «Галичанин» стрела 34,1 м на шасси КамАЗ-65201 (8х4)

Автокран 50 тонн КС-64713-2 «Галичанин» стрела 34,1 м на базе шасси МЗКТ-700600 (8х4)

Автокран 50 тонн КС-65713-5 «Галичанин» стрела 34,1 м на базе шасси КАМАЗ-6560 (8х8)

Автокран 50 тонн КС-65713-6 «Галичанин» стрела 34,1 м на шасси МЗКТ-652714 (8х8)

Автокран 50 тонн КС-65713-7 «Галичанин» стрела 34,1 м на базе автомобильного шасси VOLVO (8х4)

Автокран грузоподъемностью 32 тонны КС-55729B «Галичанин» стрела 30,2 м на шасси МАЗ-6312 (6х4)

Автокран грузоподъемностью 32 тонны КС-55729-1В «Галичанин» стрела 30,2 м на шасси КамАЗ-6540 (8х4)

Автокран грузоподъемностью 32 тонны КС-55729-5B «Галичанин» стрела 30,2 м на шасси КамАЗ-63501 (8х8)

Автокран 25 тонн KC-55713-1В «Галичанин» стрела 28,0 м на базе автомобильного шасси КамАЗ (6х4)

Автокран 25 тонн KC-55713-3В «Галичанин» стрела 28,0 м на шасси Урал-5557 (6х6)

Автокран 25 тонн KC-55713-4В «Галичанин» стрела 28,0 м на шасси КамАЗ-53228 (6х6)

Автокран 25 тонн KC-55713-5В «Галичанин» стрела 28,0 м на шасси КамАЗ-43118 (6х6)

Автокраны 25 тонн KC-55713-6В «Галичанин» стрела 28,0 м на шасси МАЗ-6312 (6х4)

Автокраны 25 тонн КC-55713-1 «Галичанин» стрела 21,7 м на шасси КамАЗ-65115 (6х4)

Автокраны 25 тонн КС-55713-3 «Галичанин» стрела 21,7 м на шасси Урал-4320 (6х6)

Автокраны 25 тонн КС-55713-4 «Галичанин» стрела 21,7 м на шасси КамАЗ-53228 (6х6)

Автокраны 25 тонн КС-55713-5 «Галичанин» стрела 21,7 м на шасси КамАЗ-43118 (6х6)

tpk-avtomagnat.ru

"Галичанин" автокран на базе популярных шасси

“Галичанин” – автокран создан Российской машиностроительной компанией ОАО «ГАКЗ».  Продукция Галичского автокранового завода является одной из самых востребованных на отечественном рынке грузоподъемной техники. Автокраны «Галичанин» создаются

Автокран Галичанин 32 тонны вылет стрелы 30м.

с учетом современных новейших технологий, собраны из качественных комплектующих деталей. Завод обладает уникальным оборудованием и самостоятельно производит и использует гидравлические цилиндры и узлы для подвижных и подъемных механизмов. Благодаря надежности, высоким эксплуатационным показателям и ценовой политике «Галичанин» конкурентоспособен и среди зарубежных покупателей.

ПРЕИМУЩЕСТВА И ПРИМЕНЕНИЕ АВТОКРАНОВ «Галичанин»

 Краны этой марки представлены в широком модельном ряду грузоподъемностью от 16 до 100 т и соответствуют по своим техническим данным лучшим показателям автомобильного краностроения. Стреловое оборудование изготовлено из овоидного профиля, что обеспечивает повышенные грузоподъемные показатели и надежность проводимых манипуляций. Краны оснащены гидравлической системой

Галичанин Автокран грузоподъемность 60 тонн вылет стрелы 48м

для легкого и плавного управления, микропроцессорным ограничителем нагрузки для безопасной работы с передачей основных параметров на дисплей в кабине оператора. Рабочее место машиниста крана удобно и эргономично, оборудовано регулируемым креслом, функциональной панелью управления, системой вентиляции и отопления.

В зависимости от производственных характеристик автокраны эффективно используются и в условиях плотной городской застройки для строительства зданий, монтажа и демонтажа конструкций, и в условиях бездорожья с ориентацией на работы в нефтегазовом секторе. Оснащены вместительными топливными баками для преодоления значительных расстояний и длительной работы. Подъемные конструкции установлены на вездеходные автомобильные базы шасси КАМАЗ, КрАЗ, Урал, МЗКТ, МАЗ, MAN и Volvo.

КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Автокраны “Галичанин” грузоподъемностью 25 тонн

– установлены на базах автомобильных шасси КАМАЗ, КрАЗ, Урал, МАЗ;

– стрела трехсекционная телескопическая, от 9,7 м во втянутом до 21,7 м в выдвинутом положении, с дополнительным оснащением гуськом 9 м, – до 30 м; стрела четырехсекционная телескопическая до 28 м в выдвинутом положении (с возможностью круговой работы 360 градусов)

– вылет стрелы при максимальной грузоподъемности – 3,2 м;

– максимальная высота подъема груза с трехсекционной стрелой до 21,7 м, с гуськом – до 30 м, с четырехсекционной стрелой до 28 м, с гуськом – до 37 м.

Автокраны “Галичанин” грузоподъемностью 32 тонны

– установлены на базах автомобильных шасси МАЗ, КАМАЗ, Volvo;

– стрела четырехсекционная телескопическая, от 9,6 м во втянутом до 30,2 м в выдвинутом положении, дополнительное оснащение – гусек 9 м;

– вылет стрелы при максимальной грузоподъемности – 3 м;

– максимальная высота подъема груза – до 30,2 м, с гуськом 9 м – до 40 м.

Автокраны “Галичанин” грузоподъемностью 50 тонн

установлены на базах автомобильного шасси КАМАЗ, МЗКТ, Volvo;

– стрела четырехсекционная телескопическая, от 11,5 м во втянутом положении до 34 м в выдвинутом (с возможностью круговой работы 360 градусов), дополнительное оснащение – телескопический гусек длиной 15,1 м;

– вылет стрелы при загрузке 50 тонн – 3,2 м;

– максимальная высота подъема груза – до 34,5 м, с гуськом – до 50 м.

Автокраны “Галичанин” грузоподъемностью 60, 70 и 80 тонн

– установлены на базах автомобильного шасси МЗКТ, КАМАЗ, Volvo. MAN.

– стрела пятисекционная телескопическая, от 11,7 – 12,6 м во втянутом, до 42 – 48 м в выдвинутом положении (зона работы 360 градусов), дополнительное оснащение – двухсекционный гусек 15,1 -17 м;

– вылет стрелы при максимальной загрузке – от 2,5 до 3,2 метров;

– максимальная высота подъема груза – от 42-49 м до 59 – с гуськом.

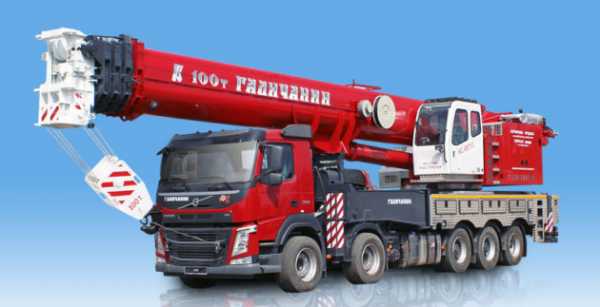

Автокран “Галичанин” КС- -85713, грузоподъемностью 100 тонн

– установлен на базе автомобильного шасси Volvo;

– стрела пятисекционная телескопическая, от 13,6 м во втянутом до 51 м в выдвинутом положении (зона работы 360 градусов), дополнительное оснащение – двухсекционный гусек 18 м;

– вылет стрелы при максимальной грузоподъемности – 2,6 м;

– максимальная высота подъема груза – от 51,7 м до 68,7 м. с гуськом.

auto-fleet.ru
