Буровые установки Атлас Копко (Atlas Copco) серий ROC, Pit Viper, Diamec, Simba, Boomer: технические характеристики

История всемирно известной шведской фирмы Atlas Copco насчитывает уже почти 150 лет успешной работы над выпуском строительной спецтехники и материалов, среди которых огромную долю занимает бурильное оборудование, официально запущенное в производство с 1901 года. Именно Atlas является основателем современного «шведского» метода бурения, при котором используются лишь легкие перфораторы и сверла с вольфрамовыми наконечниками. Развитие горно-добывающих и строительных технологий расширило продукцию Атлас Копко до огромного ассортимента как наземных, так и подземных буровых установок, а также обслуживающего их транспортно-погрузочного оборудования.

Буровые установки атлас копко (Atlas Copco)

Буровая установка Atlas Copco – это возможность работы на грунтах всех видов, неприхотливость обслуживания, высокая скорость и производительность. Общими для всех модельных линеек особенностями являются:

• Использование разных видов бурения с применением вибраторов, ударников и т.п., а также промывочного и продувочного методов очистки скважины.
• Большие диаметры и глубина бурения.
• Высокоскоростные режимы работы даже на твердых грунтах.
• Удобство и эргономичность управления установкой.
• Наличие комфортных мест работы оператора.
• Масса дополнительных инструментов контроля и управления для повышения точности и эффективности работы.

ИНТЕРЕСНО! Atlas Copco производит свою продукцию более чем в 20-ти странах мира и имеет сервисные центры в 170-ти странах с разным климатом, погодными и грунтовыми условиями. Несмотря на такой диапазон ее техника ценится везде за эффективность, максимальную приспособленность и надежность.

Серии

Бурильная техника Атлас Копко включает несколько серий аппаратов, предназначенных для различного строительства, горных разработок и поиска: широко известные мобильные установки на гусеницах ROC, линейка для открытых горных работ высокой мощности Pit Viper, гидравлические агрегаты Diamec и другие.

ROC

Эта серия представляет гусеничные бурильные установки нового поколения, оснащенные усиленными дизельными двигателями и пневмоударниками высокой производительности погружного типа. «ROC» специально созданы для сверления взрывных скважин.

Отличительными особенностями являются:

1. Маневренные шасси на вездеходном гусеничном ходу.
2. Высокая эффективность приложения усилий даже на труднодоступных участках, достигаемая благодаря наличию высокомощных дизельных двигателей и компрессоров.
3. Низкоопущенный центр тяжести, который дает особую устойчивость при бурении твердых грунтов.
4. Угол наклона бурения до 30 0, позволяющий выполнять с успехом сложные операции.
5. Магазин с податчиками штанг, расположенный прямо на машине.
6. Система Coprod, разделяющая удар и вращение для бурения вертикалей на высоких скоростях.
7. Возможность поставки агрегатов, оснащенных кабиной с панорамными окнами, либо без нее.
8. Комфортные регулируемые сидения с удобным расположением рукояток управления техникой в подлокотниках.
9. Комплекты дополнительного оборудования для контроля и повышения качества результатов работы, включающие глу­би­но­мер, уг­ло­мерный инструмент, систему кон­ди­ци­о­нирования и др.

ВАЖНО! Мощные бурилки линии «ROC» с успехом используются в крупных карьерах по добыче цементно-строительного сырья и открытых разработках месторождений на крепких породах.

Технические характеристики буровых установок Atlas Copco представлены в таблице:

Показатели	ROC F7	ROC L8	ROC F9	ROC D7	ROC T30
Общая масса, т	15,1	19,9	15,5	14,5	11,9
Крутящий момент, кНм	980	2400-6200	1180	1050	900
Макс. диаметр сверления, мм	105-127	110-220	110	64-115	90
Макс. глубина сверления, м	30	53	30	28	30

Pit Viper

Модельная линия Pit Viper создана для открытых горных разработок.

Имеют следующие особенности:

• Обычно устанавливаются на гусеничные шасси.
• Имеют возможность как вращательного, так и пневмоударного бурения простых и взрывных скважин.
• Бурят однозаходным методом либо составным ставом.
• Имеют скоростную систему подачи для создания оптимальной нагрузки на долото.
• Могут оснащаться приводом от дизельного либо электродвигателя.
• Управляются напрямую и дистанционно.
• Оснащены современными компрессорами для эффективной продувки скважин.

ИНТЕРЕСНО! Разработчики серии Pit Viper предоставили потребителю возможность выбора между дизельным и электродвигателем для каждого конкретного вида работ. Это гарантирует технике не только высокую мощность, но и универсальность использования.

Параметры	Pit Viper 235	Pit Viper 271	Pit Viper 275	Pit Viper 351
Общая масса, т	63	80	80	170
Крутящий момент, кНм	4250	8794	8794	25764
Макс. диаметр сверления	251	250	270	269-406
Макс. глубина сверления	64	16,8	60	19,8-41,2
Усилие подачи, кг с	29500	34020	34020	57600
Частота вращения, об/мин	200	150	150	162

Фото буровой установки Атлас Копко серии Pit Viper

Diamec

Буровые Atlas Copco Diamec, включающие 4 модификации для поверхностных и подземных разработок, используются для бурения различных геологотехнических, водяных и других скважин.

Для них характерны:

1. Легкость и компактность конструкции.
2. Использование различных видов бурильных работ: колонкового, шарошечными долотами, пневмоударниками погружного типа.
3. Полная гидрофикация рабочего инструмента.
4. Широкий диапазон изменения усилия подачи и скорости вращения.
5. Удобство монтажа-демонтажа и транспортировки.
6. Комплектация моделей вращателями разных видов, разнотипными податчиками и силовыми установками на выбор потребителя.

ВНИМАНИЕ! Модели Diamec, предназначенные для работы в шахтах по добыче угля, оснащаются гидросистемой с наполнением невоспламеняющимися жидкостями при отсутствии деталей из алюминия.

Параметры	Diamec 232	Diamec 252	Diamec 262	Diamec 282
Масса установки, т	0,405	1,782	1,782	1,350
Крутящий момент, Н.м	250	570	700-2000	700-1950
Макс. диаметр сверления	42	54	54	68
Макс. глубина сверления	300	650	1200	1400
Усилие подачи, кН	20	43	65	44
Частота вращения, об/мин	2200	2200	2200	1200-1600

Фото буровой установки Atlas Copco серии Diamec

Simba

Модели серии Simba – это буровые высокой производительности гидравлического управления. Они позволяют производить бурение скважин глубиной от 18-ти до 51 метра и диаметром от 48-и до 178-и мм с очень высокой точностью.

Бурильные установки Simba отличают:

1. Возможность сверления скважин, применимых в системах исследования и добычи месторождений методом обрушения пород.
2. В современных агрегатах – электронное (Direct Control) либо компьютерное (Rig Control) управление.
3. Двухконтурная гидравлика делает более простым управление установкой.
4. Бурение происходит с помощью гидравлического перфоратора и погружного пневмоударника.
5. Наличие систем контроля положений податчика и сборки става упрощает обслуживание.
6. Имеется возможность дистанционного управления.

ВАЖНО! Бурилки Simba модификационных линий M и L имеют модульную сборку, что дает повышение общего качества и возможность взаимозаменяемости элементов и узлов между агрегатами этого типа.

Параметры	Simba h257	Simba S7 D	Simba L3C	Simba M4 C-ITH
Масса установки, т	9,6	11,8	18,7	17,8
Макс. диаметр сверления, мм	51-76	51-89	89-127	95-178
Макс. глубина сверления, м	15	20	51	65
Радиус поворота, мм	4400	5000	6300	6300

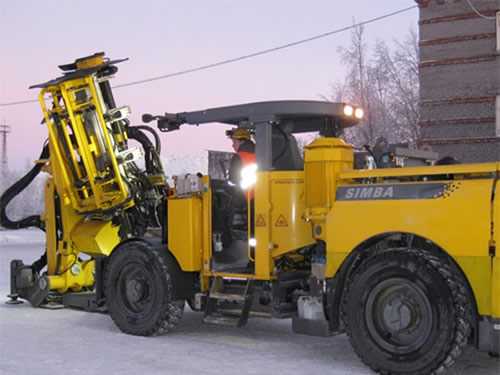

Фото буровой установки Atlas Copco серии Simba

Boomer

Серия аппаратов Boomer предназначена для подземного обуривания забоев площадями от 6-ти до 206-ти мм2.

Эти машины управляются гидравлической и компьютерной системами, а также имеют:

1. Модульную сборку с взаимозаменяемостью деталей.
2. Большую точность бурения глубоких скважин.
3. Возможность подбора перфораторов разной ударной силы.
4. Наличие анкерного крепления среднеустойчивых пород.
5. Аккуратное обуривание забоев минимальных площадей.

ВНИМАНИЕ! Модели Boomer специально разработаны именно для устройства скважин в узких шахтах и тоннелях. Они компактны, безопасны и высокопроизводительны.

Параметры	Boomer 282	Boomer S1 L	Boomer M2D	Boomer T1 D
Площадь обуриваемого пласта, м2	45	29	65	23
Радиус поворота, мм	5700	5600	7200	4950
Крутящий момент, кН	270	210	320	270
Частота вращения, об/мин	1500	1500	1500	1500
