Асфальтоукладчик Vogele Super 1600-2: технические характеристики, описание, достоинства и недостатки эксплуатации

Компания Vogele сформирована в 1836 году и первоначально производила технику для строительства и эксплуатации железнодорожных путей.

В 30-х годах прошлого столетия руководство фирмы посчитало более перспективной работу в сфере дорожного строительства для автомобилей.

Появляются прицепные дорожные мостильщики, равномерно распределяющие слой щебня по полотну дороги. В 1938 году на рынок дорожной техники выходит самоходный мостильщик.


С 1996 года компания входит в концерн WIRTGEN Group (Германия). Производит высокотехнологичные асфальтоукладчики с дизель-электрическим приводом, способные формовать бесшовную асфальтобетонную полосу шириной до 16 м.

Назначение и особенности машины

Vogele Super 1600-2 – агрегат универсального применения. Укладывает асфальтобетонное покрытие на тротуарах, улицах, придомовых территориях, многополосных автотрассах и скоростных магистралях.

Особенности устройства:

  1. Гусеничное исполнение движителя.
  2. Рабочий орган машины поставляется в многовариантном исполнении, дорожники чаще покупают версию с электроподогревом выглаживающей плиты, вибрирующим брусовым устройством для трамбования. Возможно улучшение параметров уплотнения смеси планками для прессования.
  3. Плита для выглаживания слоя с улучшенным уплотнением. В поставке прилагается набор уширителей до 6,5 м. Допускает уширение до 8 м.
  4. Нивелировка агрегата устройством Nivelltronic Plus.
  5. Управление осуществляется через системный узел ERGO Plus.
  6. Внесение смазочного состава централизовано на один механизм.
  7. Ширину плиты (2,5-5 м) задает гидропривод.
  8. Агрегат при транспортировке на низкорамном трапе попадает в параметры габаритного груза.

Силовая установка

Дизель фирмы PERKINS на мощность 100 кВт:

  • расположение 4 цилиндров рядное, литраж 4,4;
  • степень сжатия 16,2:1;
  • непосредственный впрыск с электронным управлением;
  • тип наддува «турбина + интеркулер»;
  • жидкостный тип охлаждения.

Эксплуатационные параметры

Двигатель
Изготовитель силового агрегата

PERKINS

Модификация

1104D-E44TA

Параметры мощности при 2 000 оборотов в минуту

В экономном режиме

кВт

100

95

Бак для горючего

л

300

Электрические параметры

В

24

Ходовой механизм
Ленточная гусеница

2

С башмаками из резины

Площадь опоры для гусениц

мм

2 830х305

Привод ходовой части

Независимый гидравлический, с электронным управлением

Скорость регулируемая:

м/мин

км/ч

при работах: до 24

при маневрах: до 4,5

Питатель
Тип привода питателей

2

Независимый гидравлический

Конвейерное устройство

2

Реверсируемое, скребки сменные

Шнековый узел

2

Реверсируемые, лопасти сменные

Регулировки шнеков по высоте

Стандартная: механикой до 14 см
Опция: гидравлическая до 20 см

Бункер для приема смеси
Вмещает

т

13

Ширина по габариту

мм

3 265

Исполнительный орган
Размер поверхности вибрационной плиты:

стандарт

опционного исполнения

м




От 2,55 до 5,0

От 3,0 до 6,0

Глубина слоя

До 30 см

Нагревание смеси

Электронагревателями стержневого исполнения

Источник электроэнергии

Генерирующее устройство

Габариты по ширине

м

2,55

Габариты по длине

м

При транспортировке: 6,0-6,1

Вес

т

18,4

Силовой привод

Полностью гидростатический с возможностью бесступенчатого изменения параметров крутящего момента. Редуктор насосной группы скомпонован с дизельной установкой и передает усилия вращения на валы гидравлических насосов агрегатов:

  • приводов хода тележек гусениц;
  • обоих ленточных питателей;
  • обоих шнековых узлов;
  • регулирующего механизма высоты рабочего органа;
  • привода на боковые стенки бункера;
  • узла перемещения исполнительного органа в транспортное положение;
  • приводов брусового устройства трамбования и виброплиты;
  • привода планок для дополнительного уплотнения.

Ходовая часть

Тележки гусениц управляются отдельными гидравлическими приводами через мотор-колеса со звездочками.

Важно! Режимы рабочий и транспортный переключаются электросхемой из кабины оператора.

Ленты монтируются из траков с резиновыми башмаками.

Достаточные углы подъема и съезда обеспечивают самостоятельную загрузку агрегата на автоплатформу. Вмонтированные в мотор-колеса рабочий тормоз дискового типа и тормоз стоянки не требуют регулировок и обслуживания.

Рулевое управление

Маневрирование агрегатом осуществляется изменением параметров скорости гусениц. Управление движением в режиме укладки смеси допускается с применением дифференциала электронного исполнения.

Бункер приема смеси

Вмещает около 13 т асфальтобетонной смеси. Боковины наклоняются гидроцилиндрами внутрь, обеспечивая полный расход рабочего материала.

Ленточный питатель

По одному гидравлическому приводу на обеих сторонах питателя. Смена скорости ленты для ручной регулировки подачи смеси осуществляется электросхемой на потенциометре, по сигналам датчиков механического типа в автоматическом режиме.

Допускается регулировка перемещения ленты со скоростями от 0 до 25 м/мин с возможностью реверса. Листы днища бункера крепятся замками на цапфах и снимаются для замены.

Шнековое распределительное устройство

Отдельные гидравлические приводы вращения обоих шнековых узлов. Управление – бесступенчатое ручное с помощью электросхемы на потенциометре или по данным от датчиков из камеры шнеков. Диаметр лопастной части шнеков – 400 мм.

Высота установки шнекового устройства изменяется в ручном режиме – шпинделем до 140 мм, опционным гидрооборудованием – до 200 мм. Узел допускает реверсивное переключение и регулировку высоты при установке уширительных механизмов и дополнительных листов туннеля.

Гидравлическая система

Узел допускает работу при плюс 50 градусах Цельсия. Большеразмерное многосекционное радиаторное устройство охлаждает масло моторное, воздух для наддува, гидравлическую смесь.

Система смонтирована на мягких уплотнителях в резьбе соединений. Допускается применение опционного исполнительного органа с высоким уплотнением смеси без монтажа еще одного насоса. Удобна в обслуживании.

Цифровая система управления (DPC)

Система собрана из электронных модулей на шине типа CAN-bus, что допускает мгновенную диагностику устройства.

Программное обеспечение DPC состоит из:

  • алгоритмов управления двигателем (ЕМ) — для его эффективного управления, снижения вредных выбросов, расхода горючего;
  • программы ограничения по нагрузкам (ELC) – оптимизирует регулировки гидравлических приводов, исключает перегрев дизельного мотора и исполнительного органа;
  • программы регулировки усилия тяги (ТМ) — меняет скорость в рабочем цикле при перемещении прямо и по заданной кривой траектории;
  • программы контроля систем управления (TUSC) – связывает устройства пультового управления в кабине оператора и на исполнительном органе;
  • программы контроля работы генератора (GM). Она не допускает перегруза по току генератора, регулирует мощность на нагрев, оптимизирует работу оборудования.

Общая смазочная система

Устанавливается как стандартное устройство и централизует подачу смазочного материала в подшипники деталей, имеющих контакт с асфальтной смесью. Расход смазки контролируется через дисплей оператора.

Узел нагрева

Устройство стержневого типа с вмонтированными нагревательными элементами на 18 кВт мощности. Режим разогрева исполнительного органа автоматикой меняется на тактовую (30 с) фазу нагрева.

Нивелирующая система

Поставляется как стандартное устройство и состоит из:

  • системы механизмов автоматики Niveltronic Plus;
  • датчиков на шпинделе, лыже и щупе;
  • датчика, контролирующего наклон в поперечной оси;
  • лыж 2 и 7 м;
  • приспособления для установки копирной струны.

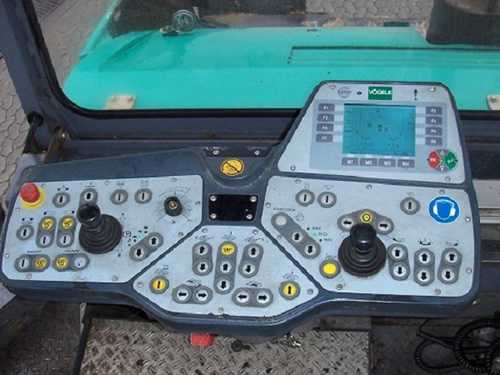

Кабина управления

На металлических стойках смонтирован армированный стекловолоконный навес крыши, стойки перекрываются шторными завесами. Для наблюдения за процессом сиденья водителя и оператора могут быть смещены вбок за площадку управления.

Пультовой узел перемещается в необходимом направлении. С него управляются все исполнительные механизмы, контрольная информация выводится на рабочий дисплей.

Общий выключатель главный

Одновременно останавливает все узлы, механизмы и функции машины, блокирует рабочий орган. При включении параметры полностью восстанавливаются и не требуют регулировок.

Достоинства и недостатки модельного ряда

Машины модельного ряда SUPER Series представлены 13 механизмами. Агрегаты в гусеничном исполнении работают с производительностью 200-1 500 т/ч, формируют полосы от 1,8 до 16 м, силовая установка выдает мощность от 45 до 273 кВт.

Одновременно укладывают дорожное покрытие, распределяют по полотну дороги и уплотняют на нижнем слое смесь асфальта и бетона.

От российских агрегатов серии ДС отличаются:

  • наличием современных автоматизированных систем управления машиной и рабочим процессом;
  • более качественными инженерными решениями и техническим исполнением;
  • простотой обслуживания и долговечностью использования;
  • эффективностью в эксплуатации;
  • удвоенной ценой за агрегат.

В 2015 году на строительстве скоростной автомагистрали Кемерово-Новокузнецк в Кузбассе суточная производительность асфальтоукладчика Vogele Super 1600-2 при формировании 8- метровой асфальтобетонной полосы доведена до 2 км.

А в этом видео нам покажут принцип работы асфальтоукладика:
