Двигатель ЗМЗ 406, технические характеристики, тюнинг и ремонт

Марка автомобилей ГАЗ известна во всем мире. В последние десятилетия в качестве силовой установки на основной продукции этого автомобильного гиганта устанавливается 406 двигатель производства Заволжского моторного завода. Конструкция этого силового агрегата отрабатывалась в течение нескольких лет. Начало было положено в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406. Сегодня – это перспективный энергонасыщенный агрегат, способный развивать мощность до 150 л. с. (110 кВт).

Технические характеристики двигателя ЗМЗ-406

Скачать .xls-файл

Скачать картинку

Отправить на email

mail


ПАРАМЕТРЗНАЧЕНИЕ
Тип конфигурациирядный
Объем, куб. м2.28
Диаметр цилиндра, мм92
Количество цилиндров4
Клапанов на цилиндр4
Ход поршня, мм86
Материал блока цилиндровчугун
Степень сжатия, атмосфер9.3
Материал ГБЦалюминий
Топливная системаинжектор или карбюратор
Блок управленияМикас
Тип топливаБензин
Система смазкикомбинированная, с автомат. регулированием температуры
Мощность, л.с/об.мин145/5200
Крутящий момент, Нм/об.мин200,9 /4500
Топливо92
Экологические нормыЕвро 3
Расход топлива на 100 км, л
- город13.5
- трасса
- смешанный
Расход масла на 1000 км, грдо 100
Вес, кг192

Четырехцилиндровый двигатель с рядным расположением цилиндров, выполнен по классической схеме, характерной для силовых установок заволжского моторного завода, именно так можно начать характеристику 406 мотора. Рабочий объем составляет 2,28 л.

Камера сгорания отличается центральным расположением свечи зажигания. ГРМ ЗМЗ 406 выполнен довольно оригинально, что позволило компактно расположить основные элементы системы питания.

Частота вращения коленчатого вала при максимальной мощности составляет 5200 оборотов в минуту, а максимальный крутящий момент наблюдается при значительно меньших оборотах, которые составляют 4000 об. в мин. Минимальные обороты в районе 750-800 об/мин 406 двигатель поддерживает на холостом ходу.

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

  1. Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
  2. В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
  3. В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
  4. Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
  5. Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.
  6. Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
  7. Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
  8. Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
  9. Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
  10. Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
  11. Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Отличие инжекторной и карбюраторной топливной системы

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.

Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина?

Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент избытка воздуха несколько снижается, что ведет к росту крутящего момента и повышению частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который четко реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатии на педаль осуществляется впрыск большего количества топлива в цилиндр. Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости на каком автомобиле установлен ЗМЗ 406 инжектор).

Главной причиной высокой работоспособности инжекторной системы по сравнению с карбюраторной является отсутствие жиклеров, которые регулярно забиваются.

Это вело к необходимости периодической продувки, а часто и механической прочистки отверстий малого диаметра. Конечно, если в дороге инжекторная система откажет, то самостоятельно её починить сумеет не каждый водитель.

Тюнинг двигателя

Тюнинг ЗМЗ 406 – это способ изменить выходные данные. Очень многие водители ищут пути повышения показателей своих автомобилей.

Кого-то не устраивает имеющаяся мощность, других смущает прожорливость мотора, третьи просто желают отличиться, выбирая ту или иную опцию, которую хотят оптимизировать.

Первое, чем занимаются специалисты по силовым установкам – это повышение мощности:

  1. Можно просто расточить цилиндр и использовать поршни большего диаметра. Но этот путь чреват снижением прочности блока.
  2. Чаще идут другим путем – форсируют увеличивая подачу воздуха за счет турбин с механическим приводом или используя турбонаддув.

Первый путь проще, но следует учесть, что требуется создать механизм с высоким передаточным отношением – обороты турбины находятся на уровне 10-15 тысяч оборотов в минуту. Такой привод, форсируя мотор, создавая тюнинг ЗМЗ 406, выполнить трудно. Чаще идут по пути использования турбокомпрессора.

Турбокомпрессор для работы использует энергию отработавшего газа. ЗМЗ 406 турбо на выхлопной части устанавливается вход для газа в систему турбонаддува. На одном валу с турбиной имеется и компрессор, который нагнетает чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивается цикловая подача топлива, что ведет к увеличению количества рабочей смеси в цилиндре, а, соответственно, растет и давление газов, что ведет к росту крутящего момента. Далее растет и мощность.

В теории ДВС изложено, что рост мощности при турбонаддуве сопровождается и снижением удельного расхода топлива. ЗМЗ 406 тюнинг таким способом позволяет улучшить не только динамику авто, но и улучшить его экономичность.

В восьмидесятые годы прошлого столетия прорабатывалось еще одно направление наддува – это динамический наддув, суть которого сводилась к подбору параметров впускной системы так, чтобы частота пульсаций потока воздуха на впуске соответствовала резонансной частоте самой системы.

Предлагались математические модели, позволяющие рассчитать оптимальные диаметры и длины системы впуска. Ряд специалистов устанавливали и механические резонаторы, которые посредством специальных мембран передавали импульсы из системы выпуска в систему впуска. Такой путь позволяет не изменять двигатель 406 кардинально, но в то же время добиваться повышения мощности и снижение удельного расхода топлива.

Двигатель ЗМЗ 406 можно доработать и проще. Достаточно отшлифовать впускные и выпускные каналы в системе питания. Эта оптимизация при комбинации двигатель ГАЗель 406 позволяет добиться улучшения динамики. Комбинация же ЗМЗ 406 на УАЗ со шлифованными каналами приятно удивит пользователя, автомобиль приятно напомнит энергонасыщенную легковушку.

Популярные ошибки автомобилистов

Погоня за повышением мощности у некоторых автомобилистов сводится только к переделке двигателя ЗМЗ 406. Но не все переделки хороши. А некоторые вредны, в этом и заключается тюнинг наоборот или антитюнинг:

  1. В интернете ходят слухи, что повысить мощность двигателя можно, уменьшив массу маховика. При этом авторы упирают на то, что маховик отбирает мощность и увеличивает вес двигателя. На самом деле маховик накапливает энергию, которую этот двигатель получает в такте «рабочий ход» для совершения остальных циклов в четырехтактном двигателе. При увеличении числа цилиндров относительная масса маховика уменьшается, но это происходит из-за изменения числа рабочих ходов за один оборот коленвала, так как в работе участвуют большее количество поршней. В идеале, если довести количество рабочих цилиндров до бесконечности, то маховик вообще не понадобится.
  2. Есть специалисты, которые рекомендуют ставить завихрители воздуха во впускной системе. Но такие спецы не понимают, что при движении потока воздуха наблюдается турбулентный режим течения. Турбулентность по определению – это движение с вихревым потоком, что более 150 лет назад доказал Бернулли. Лишние помехи только сократят объем заряда воздуха и уменьшат мощность, что скажется и на экономичности двигателя.
  3. В последнее время появились и идеи подогревать воздух на впуске – мол, двигатель 406 инжектор прибавит в мощности. Но это неверно. Плотность заряда воздуха при нагревании и неизменном давлении снижается. Следовательно, снижается и его общее количество. А это ведет к тому, что падает давление при сгорании смеси, мощность вместо роста падает.
  4. Еще встречаются авторы, которые уже более сорока лет твердят о том, что во впускной тракт ЗМЗ 406 инжектор следует подавать капельками воду. Но вспомним, что конструкторы ищут пути разделить топливо и воду, чтобы процесс горения шел интенсивнее. Вода, попадая внутрь цилиндра при высокой температуре, начнет вызывать интенсивную коррозию. При сгорании топлива в отработавшем газе имеется окись углерода и водяной пар. Те, кто эксплуатирует моторы довольно давно, знают, что двигатель ЗМЗ 406 не нуждается в использовании путей ухудшающих его надежность.
  5. Еще появлялась группа «специалистов», которые рекомендуют оптимизировать двигатель заменой гидронатяжителя цепи. Они ратуют за установку электронатяжителя, при этом схему порочного устройства у них следует выкупать за немалые деньги. Это уже абсурд – платить за то, чтобы угробить силовую установку.

Поэтому, слушая советы разных специалистов, следует помнить, что конструкторы на ЗМЗ разбираются в своем деле гораздо лучше обывателей. Они не зря отказываются от многих идей, которые испортят двигатель.

На каких авто используется двигатель ЗМЗ-406

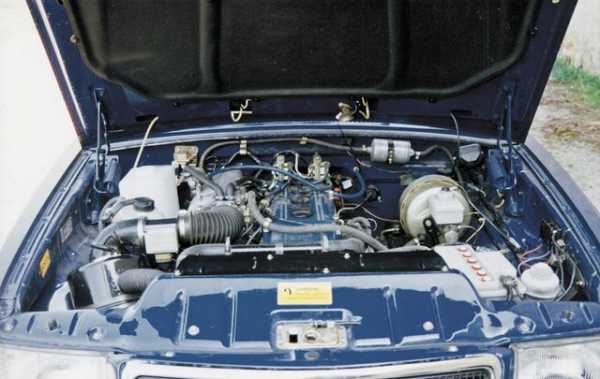

Современный двигатель Заволжского моторного завода 406-й модели устанавливается на легковые автомобили ГАЗ-3110 «Волга» и грузовые Газели 3302.

Моторный и автомобильный заводы нижегородской области проводят постоянный мониторинг своей продукции, собирают информацию об эксплуатации произведенной техники.

Конечно, иногда возникают определенные конфликтные ситуации.

Они связаны с тем, что водители обращаются по вопросам:

  • троит двигатель Газель;
  • не видны метки ГРМ;
  • отказывают форсунки;
  • выходит из строя помпа;
  • стучит ЗМЗ поршневая;
  • подтекает масляный фильтр;
  • нестабильно работает термостат;
  • не выдерживаются основные технические характеристики и другие.

Производители всегда стараются оказать помощь через свои сервисные центры, которые разбросаны по всей России и СНГ.

dvigatels.ru

Двигатель ЗМЗ 4063: характеристика, особенности, обслуживание

Двигатель ЗМЗ 4063 выпускал Заволжский моторный завод до 2008 года и устанавливался на автомобили Волга и Газель. Он является логическим продолжением стандартной версии карбюраторного силового агрегата. Особых конструктивных отличий нет, кроме увеличенной мощности.

Технические характеристики

Двигатель ЗМЗ 406 третьей версии имел карбюраторную систему впрыска, но по сравнению с 4061 мощность выше на 10 лошадей. Остальных конструктивных изменений мотор не получил.

Рассмотрим основные технические характеристики мотора ЗМЗ 4063:

ОписаниеПараметр
ТипРядный
ТопливоБензин
Система впрыскаКарбюратор
Объем2,3 литра (2280 см. куб)
Мощность110 лошадиных сил
Количество цилиндров4
Количество клапанов16
Диаметр цилиндра92 мм
Расход11 литров на 100 км
Система охлажденияЖидкостное, принудительное
Порядок работы цилиндров1-3-4-2

Все автомобили комплектовались 5-ти ступенчатой механической коробкой передач.

Обслуживание

Обслуживание движков ЗМЗ 4063 всех модификаций проводится одинаково. ТО-0 делается после пробега в 2500 км. Каждое последующее техническое обслуживание необходимо проводить каждые 15 000 км при эксплуатации на бензине и 12 000 км — для газа.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости. Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные.

Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи с под неё.

В движок рекомендуется заливать полусинтетическое масло с маркировками 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Для смены масла понадобиться 5,4 литра, которые заливаются в силовой агрегат. Как показывает практика, большинство автомобилистов выполняют техническое обслуживание мотора самостоятельно.

Неисправности и ремонт

Неисправности у ЗМЗ 4063 всё те же, что и у первой и второй версии. Рассмотрим, основные из них:

  1. Заклинивание гидронатяжителей цепи.
  2. Постоянный перегрев двигателя из-за заклинивания термостата.
  3. Стук в моторе по непонятным причинам.
  4. Плавающие холостые обороты.
  5. Провалы тяги.
  6. Троение мотора, вызванное неправильным образованием воздушно-топливной смеси и неисправностью свечей зажигания.
  7. Извечно ломающиеся высоковольтные провода, что приводит к тому, что движок глохнет.

Вывод

Двигатель ЗМЗ 4063 выпускался в нескольких вариантах и комплектациях. Силовой агрегат имеет высокие технические характеристики, но при этом достаточно простой в ремонте и обслуживании. Наиболее частыми проблемами становятся выход со строя термостата, неисправность системы зажигания и другие.

avtodvigateli.com

Двигатель ЗМЗ-4063: характеристики и описание

Двигатель ЗМЗ-4063 – силовая установка ЗАО «Заволжский Моторный завод», которая разработанная для установки на транспортные средства производства ГАЗ и УАЗ. Особую популярность и распространение мотор получил на "Газели".

Описание

Мотор входит в линейку двигателей ЗМЗ-406. Кроме основного мотора, существует еще три модификации, среди которых и 4063. Основой для ЗМЗ-4063 (карбюратор) стал известный отечественный волговский мотор с маркировкой 402. Но если установить два силовых агрегата рядом, то они будут не похожи. По сути, это стал новый двигатель, после значительных доработок.

На ЗМЗ-4063 установлен новый чугунный блок. При ремонте есть возможность установить гильзы стандартного размера. Головка с 8-клапанной стала 16 V. В ней расположилось уже два распределительных вала. Также большим плюсом стало наличие гидрокомпенсаторов, что освободило владельцев от постоянного регулирования клапанов.

Вторым плюсом стало то, что отсутствует ремень ГРМ. По-прежнему завод использует более надежную цепь. Рекомендованный интервал замены составляет 100 тыс. км, но узел ходит по-разному, поэтому рекомендуется следить за его состоянием.

Характеристики

В отличие от ЗМЗ-402 на новом двигателе был снижен объем и расход горючего. Благодаря новой конструкции, мотор получил экологическую норму Евро-2. Стоит понимать, что эта силовая установка шла только на "Газель". ЗМЗ-4063 не устанавливался на легковые автомобили "Волга".

Рассмотрим основные технические характеристики двигателя:

Описание

Характеристика

Производитель

ЗМЗ

Серия моторов

406

Модификация

4063

Система питания

Карбюраторная

Объем

2.3 литра (2286 см. куб)

Конфигурация

4-цилиндровый 16-клапанный

Диаметр цилиндра

92 мм

Мощностные характеристики

110 л. с.

Ресурс мотора

250 тыс. км

Инжекторная версия мотора получила электронный блок управления двигателем – Микас 7.1. ЗМЗ-4063, так как двигатель карбюраторный, не снабдили ЭБУ.

Обслуживание

Все двигатели серии ЗМЗ-406 обслуживаются одинаково. Межсервисный интервал, согласно данных завода-изготовителя, составляет 15 000 км пробега. Однако для транспортных средств, которые эксплуатируются на природном газе, сокращен период ТО до 12 000 км. При этом профессиональные водители рекомендуют сократить техническое обслуживание еще на треть, чтобы увеличить ресурс силового агрегата. Таким образом, для машин на бензине сервис будет проходить каждые 12 тыс. км, а для эксплуатации на газу – 9000-10000 км.

Неисправности

Как и все силовые агрегаты, ЗМЗ-4063 имеет ряд конструктивных недостатков. Так, некоторые проблемы выплывали практически на всех машинах. Рассмотрим, с чем придется столкнуться водителю мотора (карбюратор) 406:

  • Стук в моторе. До этого времени невозможно определить характер и причину. Одни автолюбители говорят, что это распределительные валы, другие – вкладыши коленчатого вала. Наверное, просто стоит смириться и ездить дальше.
  • Плавающие холостые обороты. Для начала стоит проверить регулятор холостого хода. Если это не помогло, то стоит демонтировать и помыть карбюратор. Также причиной могут стать прогоревшие клапаны.
  • Заклинивание ГРМ. Здесь проблема кроется в гидронатяжителе. Стоит разобрать и заменить деталь. Конечно, никто не даст гарантии, что через несколько километров он опять не заклинит.
  • Перегрев. Одна из самых популярных неисправностей, связанная с работой термостата. В последнее время уж особенно часто стали заклинивать эти детали, все связано с качеством их производства. Также рекомендуется проверить уровень охлаждающей жидкости в системе.
  • Глохнет мотор. Причина в том, что постоянно ломаются бронепровода.
  • Провалы тяги. В этом случае неисправность скрывается в катушке зажигания. Замена поможет решить вопрос.
  • Повышенный расход масла. Значит, появился повышенный износ маслосъемных колпачков или поршневых колец. Рекомендуется заменить изношенные элементы.
  • Троение. Причин появления этого явления достаточно много, а поэтому искать неисправность придется в разных системах.

Тюнинг

Поскольку отсутствует ЭБУ, то речь о чип-тюнинге вестись вообще не может. Это означает, что для того, чтобы повысить мощность, необходимо копаться непосредственно в механике двигателя. Итак, в первую очередь меняем клапаны. Отлично подойдут с 21083, но придется точить отверстия под них. Заменяем оба распределительных вала.

Далее выбрасываем полностью шатунно-поршневую группу и устанавливаем легкий коленчатый вал, а также кованые поршни. Особое внимание стоит уделить выбору шатунов, они также должны быть кованые. Итак, на выходе получается солидная прибавка, целых 200 л. с.

Для тех, кому мало 200 "лошадок", предлагается вариант установить турбину. Покупаем турбо Garrett 28, пайпинг и интеркулер. Все это вешаем внутри подкапотного пространства на свои посадочные места. Для турбины понадобится инжекторная головка, которая влетит в копейку. Форсунки устанавливаем спортивные сразу, чтобы не разбирать повторно.

В итоге выход получится 350-400 л. с. Стоит учесть, что ресурс такого мотора составит в лучшем случае 100 тыс. км. После использования всех примочек мотор обычно ремонту не подлежит, разве что переточить блок, а все остальное установить новое, и то не всегда. Как показывает практика, обычно после такой эксплуатации в блоке цилиндров тоже имеются трещины.

Вывод

Двигатель ЗМЗ-4063 – отечественный качественный мотор, который служит верой и правдой уже многие годы. Техническое обслуживание проводится с легкостью и без особых забот. Конечно, существуют конструктивные недостатки, которые были устранены в инжекторной версии. Существует возможность доработать силовой агрегат дешево и своими руками.

fb.ru

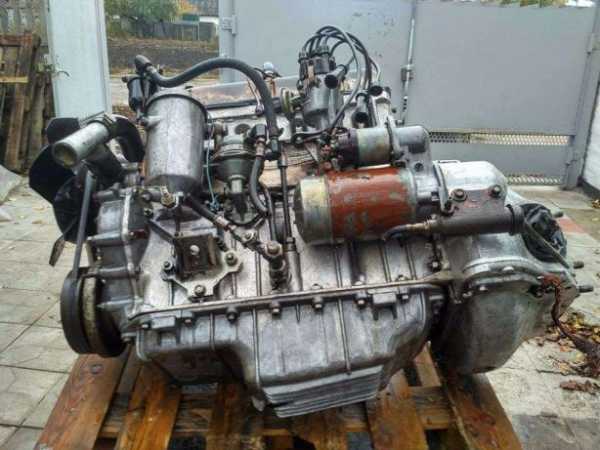

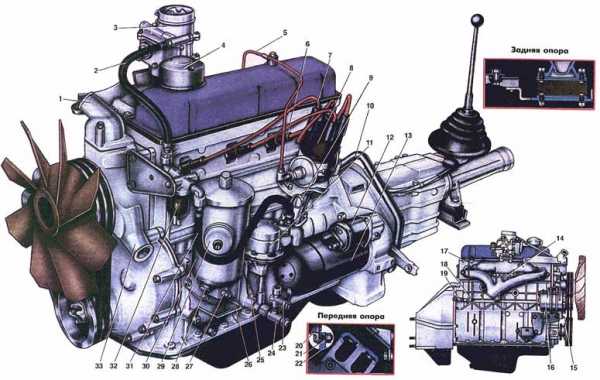

Двигатель ЗМЗ-24Д: характеристика, описание, ремонт

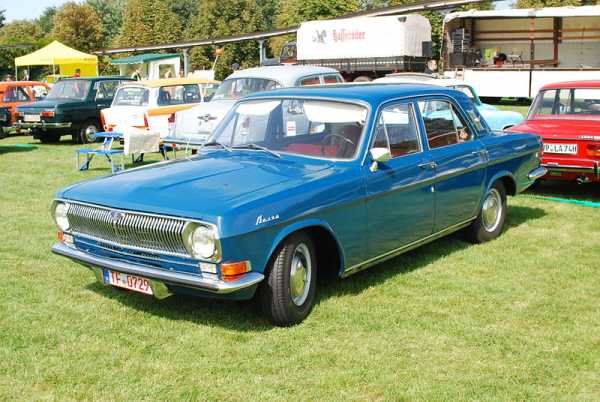

Силовой агрегат ЗМЗ-24Д входит в серию легендарных моторов для "Волги". Разработан и внедрен силовой агрегат ОАО «Заволжский моторный завод». Мотор был в эксплуатации недолго, и ему на смену пришел не менее легендарный – ЗМЗ-402.

История

С разработкой нового автомобиля ГАЗ-24 для него потребовался новый мотор, поскольку силовой агрегат ГАЗ-21 не соответствовал требованиям. Разработку поручили конструктору Горьковского автомобильного завода – Гарри Вольдемаровичу Эварту.

В отличие от старой серии, двигатель ЗМЗ-24Д получил ряд улучшений. Была изменена конструкция блока цилиндров, системы охлаждения. Но серию силового агрегата перестали выпускать в 1972 году, поскольку ремонт и обслуживание обходились слишком дорого.

Характеристики

В период Советского Союза двигатель ЗМЗ-24Д получил широкое распространение, и автомобили с этим мотором даже сейчас можно встретить на просторах СНГ. Кроме "Волги", силовой агрегат применялся на УАЗ-469. На базе силовой установки были разработаны УМЗ-417 и 421.

Представим характеристики ЗМЗ-24Д в таблице:

Наименование

Описание

Изготовитель

ОАО «Заволжский моторный завод»

Модель

ЗМЗ-24Д

Топливо

Бензин или газ

Система впрыска

Карбюратор

Конфигурация

L4

Мощность двигателя

95 л. с. (возможность увеличения мощности)

Поршневой механизм

4 поршня

Клапанный механизм

8 клапанов

Поршень (диаметр)

92 мм

Поршень (ход)

92 мм

Охлаждение

Жидкостное

Блок и головка (материал исполнения)

Алюминий

Ресурс

250 000 км

Порядок работы цилиндров

1-2-4-3

Зажигание

Контактное или бесконтактное (устанавливалось самими автолюбителями)

Обслуживание

Обслуживание ЗМЗ-24Д проводится просто, поскольку двигатель конструктивно простой. Замена моторной смазки, а соответственно, и масляного фильтра проводится один раз на 10 000 км пробега. Для того чтобы увеличить ресурс силовой установки, рекомендуется сократить срок до 8000 км и применять только качественные газосмазочные материалы.

Поскольку двигатель уже давно не выпускается, рекомендуется после проведения капитального ремонта перевести мотор на полусинтетическое масло. Смена фильтра проводится каждое плановое техническое обслуживание.

Каждое второе техобслуживание необходимо менять топливный и воздушный фильтры. Также рекомендуется проводить проверку свечей зажигания и бронепроводов. Регулировку клапанов проводят каждые 30-40 тыс. км.

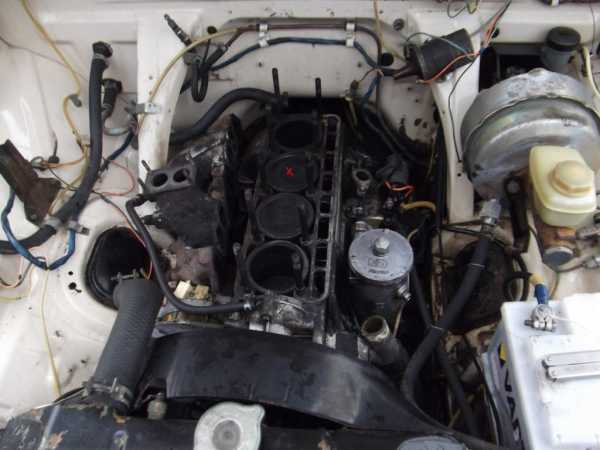

Ремонт

Ремонт ЗМЗ-24Д и других моторов серии проводится по аналогии. Так, даже в самом худшем состоянии можно отремонтировать данный силовой агрегат. Разборку может провести даже начинающий автолюбитель за несколько часов.

Капитальный ремонт двигателя потребует дополнительного специального оборудования. Для начала необходимо опрессовать головку блока и определить наличие трещин и дыр. Если такие присутствуют, то стоит попробовать их заварить при помощи аргонной сварки. Если не получилось устранить неисправность, то ГБЦ придется заменить.

Расточка блока проводится на специальном стенде. Ремонтными размерами считаются 92.5 мм и 93.0 мм. В редких случаях можно применить ремонт 93.5 мм. Если размер повреждений поршневой группы превышен, то проводится гильзование блока под стандартный или ремонтный размер.

Коленчатый вал необходимо обследовать на наличие царапин, трещин или повреждений. В обязательном порядке проводится шлифовка кулачков под вкладыши. Ремонтные размеры 0,25, 0,50 и 0,75 мм. В отдельных случаях применяют ремонтный размер 1,00. В этом случае имеется вероятность обрыва коленвала под нагрузкой, что повлечет за собой замену двигателя.

Тюнинг

Поскольку автомобиль имеет минимум электрики, то обычно тюнингу подвергается только механическая часть. В первую очередь, профессионалы проводят расточку блока цилиндров. Идеально для установки подходит поршневая группа производства ATF. Она имеет облегченный вес.

Вторым этапом является проточка коленчатого вала под спортивные вкладыши и шатуны. Все вместе значительно облегчит вес силового агрегата. Далее идет этап доработки впрыска. Вместо стандартного карбюратора можно установить от ВАЗ-2107 или заменить головку под моноинжектор.

Следующим этапом тюнинга является замена системы зажигания. Изначально на ЗМЗ-24Д стоит контактная, но автолюбители ее заменяют или бесконтактной, или вовсе устанавливают бесключевой пусковой механизм. Также не стоит забывать, что необходимо сменить катушку зажигания, свечи и бронепровода.

Последним этапом устанавливают спортивную систему охлаждения. В этом случае некоторые патрубки придется подбирать индивидуально, поскольку найти Kit-комплект на ЗМЗ-24Д не удастся, его попросту не производят. Также рекомендуется установить электровентилятор для лучшего охлаждения усовершенствованного мотора, который будет больше греться.

Вывод

Мотор ЗМЗ-24Д – это классика советского автомобилестроения. Двигатель получился мощный и надежный, но частые и дорогостоящие ремонты вынудили конструкторов дорабатывать силовой агрегат, который впоследствии получил другую маркировку.

fb.ru

Двигатель ЗМЗ 405: характеристики, ремонт и тюнинг

Двигатель змз 405 работает на бензине и имеет инжекторную систему подачи топлива.

Производится он ОАО «Заволжским моторным заводом», который выпускает только высококачественные конструкции. Качество змз 405 подтверждено многолетним опытом использования, а также эксплуатации в достаточно суровых условиях.

Сначала представленные двигатели пользовались особенным спросом у Открытого Акционерного Общества «ГАЗ». В начале 2009 года стало известно, что данное акционерное общество отказалось от использования этих двигателей и стало искать другие модели, которые отличаются более низкой стоимостью.

В этом же году руководители Заволжского моторного завода подписали все необходимые документы для проведения дополнительных работ, которые связаны с усовершенствованием мотора ЗМЗ-40524.10 для современного автомобиля Фиат Дукато.

Процедура внедрения новых технологий закончилась через 4 месяца, а в марте 2010 года готовый проект одобрили. На автомобильном рынке появились такие модели, как змз 40522 и змз 40524. Был получен патент на выпуск новых усовершенствованных моторов, которые сразу же начали пользоваться огромным спросом.

Характеристики двигателя

Можно выделить следующие технические характеристики:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПараметрЗначение
ПроизводствоЗаволжский моторный завод
Марка двигателяЗМЗ 405
Годы выпуска2000 - наши дни
Материал блока цилиндровчугун
Система питанияинжектор
Типрядный
Количество цилиндров4
Клапанов на цилиндр4
Ход поршня86 мм
Диаметр цилиндра95.5 мм
Объем двигателя2464 куб.см
Мощность двигателя152/5200 л.с./об.мин
Крутящий момент211/420 Нм/об.мин
МодификацииЗМЗ 4052.10, ЗМЗ 40522.10,
ЗМЗ 40524, ЗМЗ 40525,
ЗМЗ 4054.10
На каких автомобилях используетсяГАЗ 3102; ГАЗ 31105;
ГАЗ Газель; ГАЗ Соболь

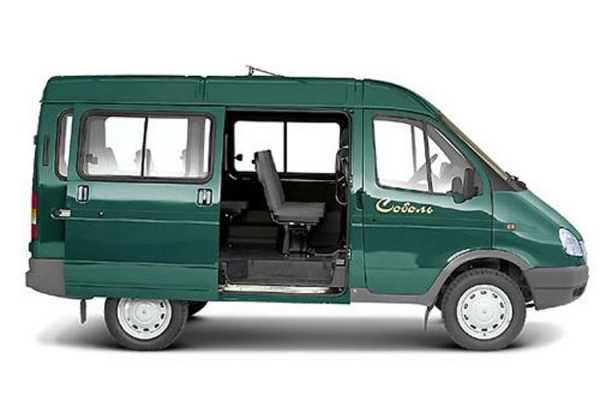

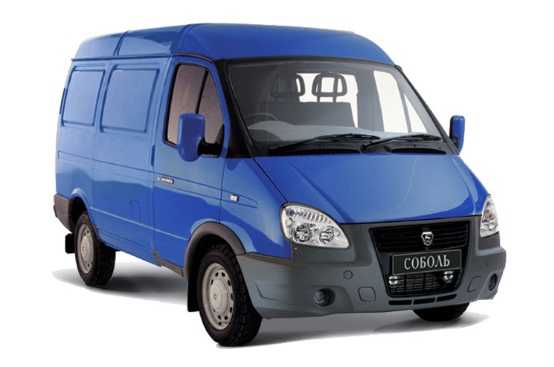

Используется на автомобилях ГАЗ 3102, ГАЗ 31105, ГАЗ Газель и ГАЗ Соболь.

Особенности двигателя

Змз 405 евро 3 является усовершенствованным мотором, который в полной мере соответствует всем установленным требованиям и техническим стандартам. Сегодня 405 двигатель устанавливается на современные автомобили Газель и Фиат.

Производители приняли решение оснастить новую модель инновационными конструкторскими решениями:

  • Особенное внимание уделялось головке блока, в которой полностью демонтировалась система холостого хода. Масса головки снизилась почти на 1,3 килограмма и теперь для крепления используются удлиненные болты, размер которых составляет 24 миллиметра. Это основное отличие такого двигателя, как змз 405 евро 3.
  • Прокладка ГБЦ из безасбестового армированного материала с окантовками из металла заменена на двухслойную металлическую конструкцию. В ней присутствуют пружинящие зигзаги, которые способны обеспечить максимальное уплотнение газового стыка, системных каналов смазки, а также процесс охлаждения.
  • Толщина новой прокладки составляет всего 0,5 миллиметра, что в три раза меньше в отличие от мягкой прокладки. Производители позаботились о стойкой термоизоляции змз 405 для надежной герметизации соединения головок, а также блока цилиндров.
  • Теперь нужно выполнять минимальную затяжку болтов, если брать в сравнение прежние детали. Именно такие модификации предоставляют все возможности для уменьшения деформации цилиндров во время работы. Мотор змз 40522 оснащен четырьмя объемными цилиндрами .
  • Двигатель 405 евро 3 управляется при помощи надежного электронного дросселя. Именно по этой причине производители смогли исключить такие комплектующие, как регулятор холостого хода с воздушными патрубками, а также дроссельный патрубок с датчиком положения заслонки.
  • Приводной ремень вспомогательного агрегата для мотора маркировки 405 евро стал на несколько сантиметров длиннее, и производители добавили самонатяжной ролик привода. Он рассчитан на 150 тысяч километров пробега.
  • Блок цилиндров змз 405 сохранил свои первоначальные свойства. Специальные отливки, которые расположены между цилиндрами, были устранены при помощи поперечных прорезей в системе охлаждения. Такие инновационные технологии предоставили все возможности для увеличения жесткости блока в двигателе 405.
  • Чтобы в несколько раз снизить расход масла на угар производители изменили параметры плосковершинного хонингования цидиндра.

Модель 405 евро соответствует всем мировым стандартам качества, а также отличается повышенной надежностью. Производители также учли допустимые нормы токсичности.

Мотор 405 евро произведен для использования в суровых климатических условиях. Допустимый температурный режим от -40 до +45 градусов Цельсия.

Как выполнить ремонт двигателя

Во время разборки двигателя змз 405 все детали и контакты нужно тщательно очистить от пыли.

Чтобы определить неисправности нужно иметь большой опыт работы. Все ремонтные работы проводятся на специальном стенде, который предоставляет все возможности для установки двигателя в особенном положении для полного обеспечения свободного доступа к запчастям и прочим комплектующим.

Снятие и последующая сборка всех деталей выполняется инструментами нужного диаметра. Сюда относятся гаечные ключи, разнообразные приспособления и съемники. Для выполнения этого этапа работы используются целостные ключи, имеющие неповрежденную поверхность.

Маркировка и обозначение деталей на моторе змз 405 евро 3 выполняется таким образом, чтобы не повредить поверхность детали. Мастера могут делать кернение, надписи или крепить бирки. Этому этапу работы уделяется особенное внимание. В автомобиле Газель с двигателем змз 405 все работы выполняются предельно аккуратно и в соответствии с технической инструкцией.

Порядок разборки мотора

  1. Вынимается вилка выключателя со всеми сцеплениями;
  2. Снимается коробка передач с мотора;
  3. Установка двигателя змз 405 на ровную предварительно подготовленную поверхность;
  4. Ослабление крепящих болтов на шкиве насоса, где находится охлаждающая жидкость;
  5. Ослабление действующего ремня. Для этого нужно открутить несколько болтов на натяжном ролике;
  6. Снятие свечей и проводки с наконечников на двигателе змз 405;
  7. Отсоединение проводов высокого напряжения от разъемов;
  8. Выкрутка болта крепления звездочки распределительного вала, впускного клапана и снятие звездочки.

Все работы проводятся максимально осторожно и аккуратно. Чтобы снять пружины клапанов необходимо использовать специальные приспособления. Клапаны извлекаются и нумеруются по порядку цилиндров.

Особенное внимание уделяется установке ремонтных втулок на двигатель 405, для которых нужно обеспечить полное совпадение отверстий масляных каналов. Расточка опоры промежуточного вала производится за одну установку, чтобы обеспечить максимальную прочность мотору змз 40524.

Тюнинг двигателя

  • Форсирование. Это наиболее популярный и востребованный вариант тюнинга для увеличения воздушной мощности мотора. Для этого требуется устанавливать валы, сосуд для забора прохладного воздуха, дорабатывать камеры сгорания, а также увеличивать диаметр отдельных каналов.
  • Турбокомпрессор. Чтобы увеличить мощность двигателя нужно выполнить наддув. Мотор будет отлично переносить повышенные показатели давления, если сделать монтаж усиленной кованой поршневой группы. Также можно заменить форсунки на более производительные и мощные.
  • Впуск. Для выполнения работ с системой впуска необходимо иметь опыт и действовать согласно инструкции. Нужно знать все особенности и характеристики мотора змз 405 евро 3. Этот процесс работы влияет на характеристику двигателя внутреннего сгорания. Для улучшения наполнения цилиндров на высоком борте нужно демонтировать корпус воздушного фильтра.

dvigatels.ru
