Содержание

ЗИЛ-130 технические характеристики



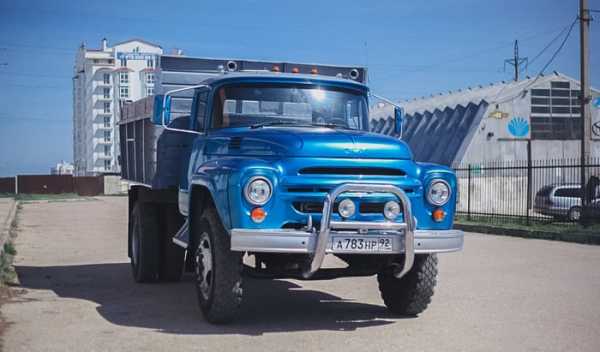

ЗИЛ-130

СОДЕРЖАНИЕ

1 Введение

2 История ЗИЛ-130

3 Технические характеристики ЗИЛ-130

4 Двигатель ЗИЛ-130

система охлаждения двигателя

система смазки двигателя

система питания двигателя

трансмиссия

тормозное управление

5 Кабина ЗИЛ-130

6 Обзор базовых и серийных модификаций

ВВЕДЕНИЕ

Автомобиль ЗИЛ-433360 производится акционерным обществом АМО ЗИЛ с 1990 г и является  последовательной модернизацией автомобилей семейств ЗИЛ-130 и ЗИЛ-431410.

Автомобиль предназначен для перевозки грузов по любым автомобильным дорогам с твердым покрытием, а также по полевым дорогам, если состояние грунта обеспечивает его нормальную проходимость. Автомобиль изготовлен в исполнении  по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от плюс 50 до минус 40 — °С относительной влажности воздуха до 80 % при 20 °С, запыленности воздуха  до 1,5 г/м3‚’ средней скорости ветра до 20 м/с и в районах, расположенных на высотах до 3000 м над уровнем моря, при соответствующих изменениях тягово динамических качеств. Автомобиль рассчитан на эксплуатацию при безгаражном хранении.

На базе автомобиля ЗИЛ-433360 выпускаются следующие его модификации.

Автомобильное шасси 433362, предназначенное  для дооборудования специальными  кузовами и установками.

Автомобильное шасси ЗИЛ—494560, предназначенное  для дооборудования в строительный или сельскохозяйственный самосвал.

Седельный тягач ЗИЛ-442160, предназначенный для буксирования различных полуприцепов с грузом. Полная масса автопоезда. включая массу полуприцепа, 18 725 кг при эксплуатации по всем автомобильным дорогам.

Габаритные размеры автомобиля показаны на рис.1. Автомобиль ЗИЛ-433360 продолжает развитие грузовых автомобилей  семейств ЗИЛ-130, ЗИЛ-431410 и отличается от них, прежде всего, установкой новой кабины по типу ЗИЛ-4331.

ЗИЛ-130 завод

ИСТОРИЯ ЗИЛ-130

Первые упоминания о ЗИЛ-130 относятся 1956 году. На нем устанавливался 6 цилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов сердцем ЗИЛ-130 стал V образный 8 цилиндровый силовой агрегат мощностью 150 л/с. Ходили слухи, что мотор взяли от лимузина ЗИЛ-111, это полуправда. Некоторые инженерные решения у них были общие.

ЗИЛ-130 был необычным во всех отношениях. Синхронизированная коробка передач, гидроусилитель руля, просторная 3 местная кабина с панорамным ветровым стеклом, непривычная плавность хода. Но главное внешний вид.

Даже в Америке подобный дизайн только начинал входить в моду. Изучение передового опыта влетело в копеечку. Для ЗИЛА закупались лучшие образцы заокеанского автопрома но преклонения перед западом не было. Американцев вгоняли в хвост и в гриву по 3-4 тысячи километров. Производство ЗИЛ-130 работало как часы из ворот сборочного цеха выходило ежедневно в среднем 300 автомобилей.

ЗИЛ-130 конвеер

Основные данные                                                                                                         ЗИЛ-130

Тип автомобиля                                                                                                            Грузовой

Тип двигателя                                                                                            карбюраторный четырехтактный

Грузоподъемность                                                                                                          6000

Пассажировместимость мест                                                                                         3

Собственная масса кг                                                                                                    4980

Полная масса кг                                                                                                              10980

Габарит мм

длинна                                                                                                                              6675

ширина                                                                                                                             2500

высота                                                                                                                              2350

база мм                                                                                                                             3800

Колея мм

передних колес                                                                                                               1800

задних колес                                                                                                                    1790

Минимальный радиус поворота м                                                                               8,0

Максимальная скорость км/ч                                                                                        90

Минимальный дорожный просвет мм                                                                        270

ДВИГАТЕЛЬ ЗИЛ-130

Двигатель является сложным и дорогостоящим агрегатом и его ремонт требует специального оборудования и высокой квалификации обслуживающего персонала.

Техническое обслуживание двигателя включает диагностирование основных показателей работы двигателя, которое позволяет определить техническое состояние двигателя.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

Основные данные                                                                                                         ЗИЛ-130

Количество цилиндров                                                                                                       8

Расположение цилиндров                                                                                         V образное

Порядок работы                                                                                                          1-5-4-2-6-3-7-8

Литраж л                                                                                                                              6,000

Степень сжатия                                                                                                                    6,5

Мощность квт (л,с)                                                                                                               110

(150)

Число оборотов в минуту при максимальной мощности                                            3100

Система охлаждения двигателя

Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.

В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.

система охлаждения

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130

СМАЗОЧНАЯ СИСТЕМА

В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником.

фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.

В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.

Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к
подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала,
Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.

зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.

Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.

система смазки

СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441)  карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.

На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.

система питания двигателя

ТРАНСМИССИЯ

сцепление ЗИЛ-130

Сцепление (рис. 7.1,а) на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках. Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний   обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.

zil-130-431410.ru

133 - технические характеристики, модификации, фото, видео

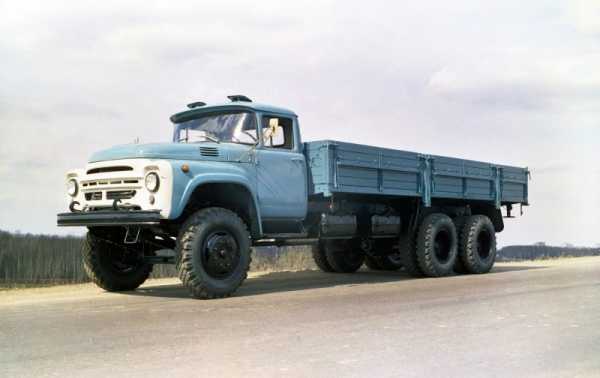

Интересное порождение от «ЗИЛ-130». Грузовик, седельный тягач, машина сельско-городских нужд и многое другое – всё это «ЗИЛ-133» и его модификации. Автомобиль, произведенный в Москве, даже засветился на Олимпийских играх в 80-х годах прошлого века. Любому автолюбителю будет интересно ознакомится с историей и возможностями этого силовика. Весь модельный ряд ЗИЛ.

Содержание: [показать]

История автомобиля

Легендарная модель ЗИЛ-130 знакома каждому автолюбителю. Однако то, насколько удачно эта модель производилась в 70-х годах, не делает ее вечной. Таким образом, уже в начале 1980-х годах возникла потребность в дополнительных модификациях, которые будут более практичны и производительны.

Как ни странно, существующих разработок не оказалось, а имеющиеся пришлось отправить на завод другого производителя. Ничего не оставалось, как лезть в далекий ящик за старыми идеями и замороженными проектами.

Таким проектом стал ЗИЛ-133, а точнее, его модификации. Сама модель служила больше как опытный образец и даже в то время на дорогах была крайней редкостью.

Измененный дизайн и все та же длина кузова не давали особенных преимуществ, нужно было что-то другое. Вот различия в размерах колесной базы, назначении шасси и грузоподъемности последующих версий сыграли немалую роль в усилении советского автопрома.

Кабина и кузов

Кабина взята с родительской версии «130». Инженеры провели лишь некоторый рестайл и немного приподняли оную. Передний бампер так и остался белым, а основная часть кабины встречается во множестве цветовых различий.

Над радиаторной решеткой красуется аббревиатура производителя «ЗиЛ». Под решеткой расположены крюки для буксировки при помощи троса. На крыше корпуса имеются габаритные огни, также по бокам — традиционные повторители поворота и основной свет спереди.

Внутри очень просторно. Мест три – водительское и совмещенный пассажирский диванчик. Удобное панорамное стекло дает хороший обзор, даже несмотря на носовое расположение двигателя.

Внутри все сделано для удобства водителя — вентиляционные люки, правильное расположение зеркал заднего вида и другие элементы максимально упрощают рабочий процесс. Сидение рулевого регулируется по наклону и вылету, этого достаточно, чтобы настроить рабочее место человеку любой комплекции.

Все органы управления скопированы и вставлены из кабины «ЗИЛ-130». Благодаря этому водителю не нужно было привыкать к чему-то новому. Стоит учесть, что все осталось не только по-прежнему, но и сохранило надлежащее удобство.

Датчики измерения и другие информационные приборы даже сейчас трудно назвать устаревшими. Типичный «ЗИЛ-133», помимо полного снаряжения и загрузки, способен тянуть дополнительный прицеп.

Конструкция кузова состоит из дерева, в отдельных модификациях она сделана из металла. У представителей со средней базой откидываются только боковые борта, машины с удлинённой задней частью обладают откидывающимися стенками со всех трех сторон.

Для увеличения вектора назначений на кузов можно устанавливать тент при помощи специального каркаса. Вместо грузового отсека для представителей «133-х» разрабатывались и разрабатываются модули для решения задач как в сельском хозяйстве, так и в других сферах промышленности.

Удобно то, что заказать грузовик можно с пустым шасси и самостоятельно вмонтировать необходимую установку. Актуально для предприятий с узконаправленной деятельностью.

Технические характеристики

При максимальных нагрузках как тягачи, так и грузовики с платформой могут двигаться на приличной скорости, сохраняя при этом вменяемое управление.

Моторы, работающие на бензине и на дизеле производства заводов ЗИЛ и КамАЗ, демонстрируют до сих пор отличные качества в мощности и экономии в использовании. В таблицах представлены технические характеристики основных четырех моделей:

Технические характеристики
ИменованияЗИЗ-133Г1ЗИЛ-133ГЯЗИЛ-133Г40ЗИЛ-ММЗ-4516
Годы производства1975-19781979-19921992-19991993-2002
Тип двигателяЗИЛ-130КамАЗ-740.10ЗИЛ-645
Количество цилиндров8
Расположение цилиндровПродольно V-образно под углом 90о
Количество клапанов на цилиндр2*1
Объем в см35 96610 8508 743
Мощность в лошадиных силах150210185
Максимальный крутящий момент в ньютон метрах402637510
Степень сжатия6,51718,5
Рабочее топливоБензин А-80Дизель
Объем бака для топлива125+125 литров170 литров
Максимальная скорость80 км/ч
ОхлаждениеЖидкостное

Трансмиссия

Для переключения передач в делителе служит пневмомеханический привод. Интересная его особенность: клапан включения исполнительного механизма связан с толкателем пневмоусилителя в системе привода сцепления.

Водитель может, не пользуясь педалями сцепления и акселератора, предварительно выбрать переключателем подходящую передачу в делителе и затем в нужный момент включить ее простым выжимом педали сцепления.

Удобство такого устройства при езде по местности с часто меняющимися дорожными условиями трудно переоценить. В таблицах представлены технические характеристики основных четырех моделей:

Трансмиссия
ИменованияЗИЗ-133Г1ЗИЛ-133ГЯЗИЛ-133Г40ЗИЛ-ММЗ-4516
Годы производства1975-19781979-19921992-19991993-2002
Тип КППМеханика
Количество ступеней599
Тип сцепленияОднодисковое сухое фрикционное

Тормозная система

Весь механизм тормозов состоит из четырех элементов.

  1. Рабочая система – основные тормоза, работающие на воздухе. Торможение задних и передних колес разделено. Управление производится посредством педали тормоза в кабине и тормозным краном посредством специальных рычагов;
  2. Стояночный тормоз – цель обеспечить неподвижность на горизонтальной поверхности или небольшом уклоне. Система также работает пневматически через специальный краник. Тормозные камеры оснащены специальными энергоаккумуляторами, которые не дают заднему мосту допустить движение колес;
  3. Вспомогательная система – актуальна при частом торможении. Снимает часть нагрузки с основных тормозов посредством торможения двигателем. Наличие этого элемента продлевает срок службы всех тормозов вместе;
  4. Запасная система – служит для торможения автомобиля в случае отказа основных тормозов. Иначе называется аварийной. Для управления ею используется кран стояночной системы, который приводит в действие энергоаккумуляторы.

Для контроля всех систем в машине предусмотрена звуковая и световая индикация.

Шасси и подвеска

Рама состоит из двух лонжеронов штампованного типа, которые соединяются посредством поперечин. Последние играют важную роль в поведении рамы. Жесткость обеспечивается особенным строением первого, четвертого и пятого поперечных соединений.

Это важно, так как на первой установлены опоры для двигателя и некоторых других рабочих элементов; на третьей поперечине – лонжероны рамы; четвертая представляет собой две идентичные половины швеллерного сечения; на пятой – тягово-сцепное устройство.

Подвеска передних колес — зависимая на продольных полуэллиптических рессорах и телескопических амортизаторах. Подвеска задних колес — зависимая балансирная на продольных полуэллиптических рессорах с реактивными штангами. Рама — лонжеронного типа, штампованная, сварная.

ИменованияЗИЗ-133Г1ЗИЛ-133ГЯЗИЛ-133Г40ЗИЛ-ММЗ-4516
Годы производства1975-19781979-19921992-19991993-2002
Шины260-508Р
Материал дисковСталь
Тип передних дисков7J × 20

260/51 R20

Тип задних дисков7J × 20

260/51 R20

Колеса производились вместе с автомобилями на заводе имени Лихачева в Москве.

Размеры автомобиля
ИменованияЗИЗ-133Г1ЗИЛ-133ГЯЗИЛ-133Г40ЗИЛ-ММЗ-4516
Годы производства1975-19781979-19921992-19991993-2002
Длина9 000 мм9 040 мм9 037 мм
Ширина2 500 мм
Высота2 345 мм3 358 мм2 700 мм
Погрузочная высота1380 мм
Колесная база3 710 мм4 620 мм4 610 мм
Передняя колея1 835 мм1 848 мм
Задняя колея1 850 мм1 840 мм
Клиренс250 мм230 мм
Грузоподъемность
ИменованияЗИЗ-133Г1ЗИЛ-133ГЯЗИЛ-133Г40ЗИЛ-ММЗ-4516
Годы производства1975-19781979-19921992-19991993-2002
Снаряженная масса6 875 кг7 610 кг7 475 кг8 600 кг
Полная масса15 175 кг17 835 кг17 700 кг18 600 кг

Модификации

  • Первый опытный образец «сто тридцать третьего» индексировался «133В». Машина увидела свет в 1966 году. Это был седельный тягач. Сам автомобиль был выпущен тиражом, не слишком превышающим своего родителя.
  • «ЗИЛ-133Н» в очередной раз пробная версия для испытаний. Произведен автомобиль в 1968 году.
  • ЗИЛ с удлиненной базой и способностью тянуть за собой прицеп получил маркировку «133Г». Борта кузов в этой версии откидывались со всех трех сторон. Модификация и ее ответвления сходили с конвейера до 1987 года серийно.
  • Вышеупомянутая модель подверглась изменениям образовав грузовик с удлиненной базой «ЗИЛ-133Г1». Отличие от младшего брата было в увеличенном объеме топливного бака. Грузоподъемность была равна 8 тоннам.
  • «ЗИЛ-133Г2» полностью аналогичная копия «133Г1» с увеличенной грузоподъемной силой до 10 тонн.
  • Не обошлось и без строительных модификаций. Автокран «ЗИЛ-133ГЯ» стал одним из последних советских грузовиков завода имени Лихачева. Для воплощения модификации в жизнь провели целый ряд скрещиваний. Короткая колесная база от самосвала с шасси, приспособленным под установку крана «КС-3575А», довершал это силовой агрегат КамАЗ-740. Так и выпускали до 1992 года.
  • «ЗМУ-8» на шасси от «ЗИЛ-133ГЯ» — сельскохозяйственная модификация для обработки полей. ЗМУ – загрузчик минеральных удобрений. Производство шло с 1979 до 1992 года.
  • На той же базе выпускали «ЗСА-7» — загрузчик сеялок автомобильный. Сойдя с конвейера первый раз в 1979 году, выпускался следующие 13 лет.
  • Очередной опытной версией для улучшения автомобилей ЗИЛ стала модель «ЗИЛ-133ГЯС». Сходил с конвейера в годы 1980-1984.
  • Специально для Олимпиады в 1980 году завод имени Лихачева предоставил автомобиль для транспортировки лошадей – «ТС-5982». Фургон поставили на шасси «ЗИЛ-133Г». Внешне машина привлекательна. Поле проведения спортивных соревнований было выпущено еще 6 представителей модели для нужд конной полиции.
  • Могучий опытный образец «ЗИЛ-Э133ВЯТ» из 1982 года существенно отличался от своих собратьев. У данного седельного тягача был дизельный двигатель КамАЗ-5Э7403, оснащенный турбонаддувом. Кабина использовалась ЗИЛ-133ГЯ, только была выше на 170 мм. В 1988 году, пытаясь обновить грузовик, в кабину было добавлено спальное место, что несло революционный характер в автопромышленности тех времен.
  • В период с 1991 по 1992 год производился ЗИЛ-133ГМ в качестве образца для опытов.
  • В 1992 году «Смоленский завод КДМ» стал производить «ЗИЛ-133Г4» для уборки улиц. В их число входили снегоуборочные, посыпочные и пылесбивающие машины. Производится до настоящего времени.
  • «ЗИЛ-133Г40» с удлинённой базой и тентовым покрытием кузова использовался и используется для транспортировки различных грузов. Серийно производился с 1992 по 1999 год.
  • Параллельно с предыдущей версией с конвейера сходила база с бортовой холодильной установкой – «ЗИЛ-133Г42». Применение находит в соответствующих сферах.
  • На заводе имени Лихачёва в период 1992-99 производили седельный тягач с укороченной базой – «ЗИЛ-133Д42».
  • Очередной седельный тягач, но уже нового поколения – «ЗИЛ-133ВЯ», начал производится в 1995, и с успехом выполняет поставленные задачи до сих пор.
  • На базе «ЗИЛ-133» производился не менее популярный грузовик «ЗИЛ-ММЗ-4516». Период производства 1993-2002 годы.

Плюсы и минусы

В ряд положительных качеств входит экономичная эксплуатация. Для ремонта автомобиля не требуется больших затрат, включая замену деталей. При закупке комплектующих покупателю легко ориентироваться в назначении элементов, так как они разделены на соответствующие подгруппы. Всё для замены можно приобрести у официального дилера, что добавляет гарантии качества. Если планируется массовый ремонт или покупатель является постоянным клиентом — обусловлена система скидок, что определенно притягивает.

Отрицательно машина «ЗИЛ-133» ведет себя в условиях абсолютного бездорожья или в заснеженную погоду. Несмотря на это, при любых погодных условиях грузовики верно выполняют свою работу. Негативное впечатление также оставляет шумоизоляция салона и качество обработки внешних элементов машин. Так или иначе, это можно списать на мелкие недостатки.

Подводим итоги

Продукция «ЗИЛ» советского производства плавно переросла в современную автопромышленность именно посредством «сто тридцать третьей» модели. Ее модификации не использовались в единицах структур, а остальные полным ходом даже до сих пор используют этого грузовичка.

Несмотря на применение унификаций и небольшой тираж модель «133» занимает достойное место в истории. В последствии объединившись с ЗИЛ-130 производились упрощенные версии машин.

Советуем Вам прочитать статью: ЗиЛ – история автогиганта

ЗИЛ-133 фото

Тест драйв

Видео обзор

all-auto.org

Зил 130: технические характеристики, расход топлива на 100 км, система подъёма кузова

Почти каждому жителю России и стран ближнего зарубежья знаком характерный облик грузового автомобиля ЗиЛ-130 с кабиной, окрашенной в цвет морской волны. В СССР машина считалась эталонным образцом грузовика средней грузоподъемности.

Универсальность и надежность конструкции позволили использовать шасси для всевозможных транспортных средств – начиная от самосвалов и заканчивая автобусами.

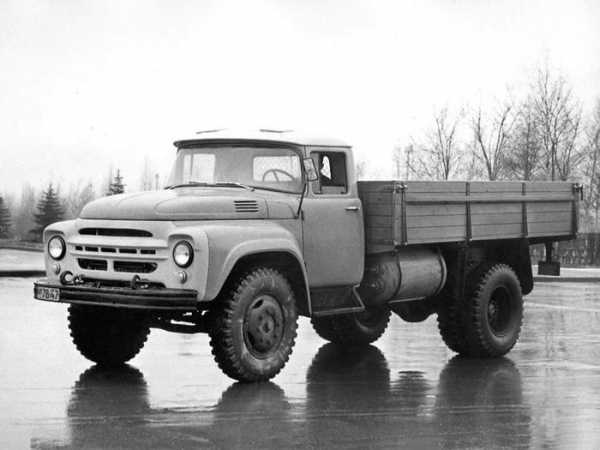

История создания

Работы по созданию перспективного грузовика, предназначенного для замены ЗиС-150, начались на автозаводе имени И.В. Сталина в 1953 году. Проект машины обозначался ЗиС-125 или 150М. Работами руководили А.М. Кригер и Г.А. Феста. Первый опытный экземпляр с грузоподъемностью 4 тонны был собран к 1956 году уже под обозначением ЗиЛ-130.

Доводка машины и двигателя заняла более года, а в 1957 году техническое задание подверглось корректировке – автомобиль ЗиЛ-130 планировалось применять не только как грузовик, но и в варианте тягача. Доработанные машины с новым силовым агрегатом вышли на испытания в 1959 году.

К этому же времени относится и разработка окончательного дизайна кабины грузовика, который был создан ведущим художником завода ЗиЛ Т.П. Киселевой.

В очертаниях кабины чувствуется влияние американского грузового автомобилестроения 50-х годов прошлого века.

Именно для грузовиков из США были характерны использованные на ЗиЛ-130 панорамное стекло, конструкция и форма крыльев, а также общее решение радиаторной решетки.

Мелкосерийное производство началось осенью 1962 года, а массовое – только осенью 1964 года, когда новый грузовик полностью вытеснил с конвейера ЗиЛ-164А. Производство грузовиков шло нарастающими темпами, и в 70-е годы завод ежегодно выпускал до 200 тыс. машин на базе ЗиЛ-130.

С начала 1986 года завод ЗИЛ перешел на новый стандарт обозначения моделей и 130-й, пройдя очередную модернизацию, стал обозначаться ЗИЛ-431410. Машина продержалась на конвейере московского завода до конца 1994 года. Автомобильный завод в Новоуральске выпускал грузовики под маркой АМУР вплоть до 2010 года.

Описание конструкции

Грузовик ЗиЛ-130 представляет собой конструкцию капотного типа с задними ведущими колесами и грузоподъемностью от 5,5 т (ранние версии) до 6,0 т (последние модели).

Основой машины является клепаная рама из лонжеронов швеллерного профиля и поперечных усилителей.

Подвески мостов зависимого типа на листовых рессорах. Передний мост оснащен телескопическими амортизаторами, задний – подрессорниками.

Двигатель

Первые опытные грузовики ЗИЛ-130 комплектовались 6-цилиндровым верхнеклапанным бензиновым двигателем модели Э130. Мотор имел V-образную форму с прямым углом развала блоков. При рабочем объеме 5,2 литра ожидалась мощность до 135 л.с., однако, на испытаниях агрегат не смог развить более 121 силы.

Мощность в 130 л.с. удалось получить на модернизированной версии 1Э130. Параллельно шли работы по доработке рядного нижнеклапанного мотора ЗИЛ-120, из которого удалось выжать те же 130 сил.

Изменение технического задания в части увеличения тягового усилия грузовика повлекло за собой необходимость применения моторов с мощностью не менее 150 л.с. Это требование поставило крест на дальнейших работах над «шестерками», и конструкторы переключились на разработку V-образного 8-цилиндрового агрегата модели 3Э130 с рабочим объемом 6,0 литров.

Опытные образцы появились в 1958 году и развивали мощность до 151 л.с.

Моторы после доработок пошли в серийное производство в 1959 году под обозначением ЗиЛ-130 и имели 148 л.с. (первые годы выпуска).

Мотор подвергался многочисленным изменением и использовался вплоть до снятия грузовика ЗиЛ-130 с производства. В качестве топлива применялся бензин А-76 (в том числе и этилированный). Средний расход топлива на грузовом ЗиЛ-130 составлял 28-30 л/100 км.

Газобаллонный вариант ЗиЛ-138 (на сжиженном газе) обладал увеличенной степенью сжатия, за счет чего развивал 150 л.с. Версия для работы на сжатом газе имела обозначение 138А и развивала 120 сил.

С 1974 года выпускалось шасси для самосвала 130К и грузовик ЗиЛ-130АН, оснащенные рядным 6-цилиндровым нижнеклапанным 110-сильным мотором, созданным на основе 157-й модели. Мотор имел ряд доработок, связанных со спецификой конструкции грузовика.

Поставлявшие на экспорт автомобили ЗиЛ-130 комплектовались 140-сильным дизелем Perkins 6.345 или 125-сильным Valmet 411BS и 137-сильным Leyland.

Моторы имели рядную 4- или 6-цилиндровую схему.

Гидравлика

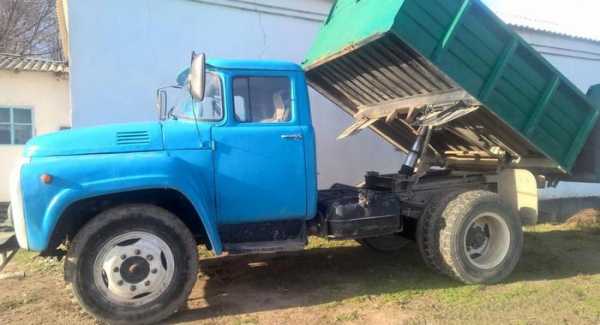

Гидравлическая система на бортовом грузовике ЗиЛ-130 отсутствует. Привод от гидроцилиндра применяется для разгрузки кузова на самосвалах. Давление в магистрали создается дополнительным шестеренчатым насосом, расположенным на коробке отбора мощности.

Трансмиссия

Грузовик ЗиЛ-130 получил коробку, аналогичную по схеме с использовавшейся на ЗиС-150. Коробка имеет пять скоростей переднего хода, с синхронизаторами на четырех высших передачах. Повышающей передачи нет, пятая скорость является прямой. Сцепление сухого типа, имеет один диск и оборудовано механическим приводом.

Для комплектации тягачей и самосвалов предполагалось оснащение их двухскоростным задним мостом, с возможностью переключения передач шлицевой муфтой. Узел не удалось довести до стадии серийного производства. Все варианты ЗиЛ-130 комплектовались односкоростным задним мостом двухступенчатого типа.

Рулевое управление

Рулевой механизм грузовика построен по принципу винта и гайки и оснащен гидравлическим усилителем с приводом от насоса, установленного на двигателе. Рулевая колонка жестко устанавливалась в кабине.

Рулевой вал соединялся с редуктором карданным валом. Версии для стран с жарким климатом комплектовались радиатором для охлаждения рабочей жидкости. Рулевое колесо пластиковое, оснащено тремя спицами.

Электрическая система

Грузовик оснащен системой постоянного тока с напряжением 12 вольт, с подсоединением отрицательного полюса на кузов. На двигателе монтировался генератор с мощностью от 225 до 1260 Вт (в зависимости от года выпуска и модели).

Аккумулятор установлен в нише под кабиной.

Армейские варианты оснащались водостойким и герметизированным оборудованием.

Тормозная система

Рабочие тормоза грузовика ЗиЛ-130 барабанного типа, с пневматическим приводом. В состав пневматической системы входил 2-цилиндровый компрессор и система из двух ресиверов емкостью по 20 л. Компрессор имеет привод ремнем от шкива коленчатого вала и подключен к общей системе смазки и охлаждения двигателя.

Стояночный тормоз ранних машин управлялся рычагом в кабине и воздействовал на механизм барабанного типа, размещенный на выходном валу коробки передач. На задней поперечине рамы рядом с буксировочным прибором расположен выход для подключения пневматических тормозов прицепа.

На машинах ЗиЛ-130-80 стал применяться раздельный привод на передний и задний мост с дополнительным регулятором тормозных усилий.

В системе стали применяться четыре ресивера.

Для привода стояночного тормоза стала применяться отдельная пневматическая система, которая одновременно являлась аварийной. Стояночный тормоз включался краном из кабины. Барабан ручного тормоза с вала коробки был убран.

Кузов и кабина

Кабина двухдверная, трехместная, цельнометаллической схемы, оборудована системой отопления, очистки ветрового стекла, опускаемыми стеклами дверей и поворотными форточками. На крыше ранних машин имелись два вентиляционных люка, от которых постепенно отказались. Характерной внешней чертой ранних машин (до 1974 года) является отсутствие повторителей поворота на крыльях.

На гражданских машинах использовалось цельное ветровое стекло, на машинах для армии мог устанавливаться вариант из двух половин (унифицированный с ЗиЛ-131).

На кабинах применялись два вида облицовки радиатора:

  • Раннего типа (до ноября 1978 года), с верхним расположением фар и крупными продухами радиатора;
  • Поздний вариант, с установленными ниже фарами и мелкими прорезями воздуховодов.

Бортовая платформа грузовика деревянная с металлической усилительной оковкой. Стандартная платформа имела два борта по бокам, удлиненная на ЗИЛ-130ГУ – три. Под полом платформы устанавливался ящик для инструмента.

Технические характеристики в сравнении

ПараметрЗиЛ-164ЗиЛ-130КАЗ-608 (седельный тягач)
Грузоподъемность, кг40006000 (14400 в варианте седельного тягача)15500
Тип двигателяБензин, 6-цил.Бензин, 8-цил.Бензин, 8-цил.
Мощность, л.с.97150150
Вес снаряженного, кг410043004000
Максимальная скорость, км/ч758580
Расход топлива л/100км2728…3241…46

Как видно из технических характеристик ЗИЛ-130 достойно выглядел на уровне своих конкурентов.

Применение

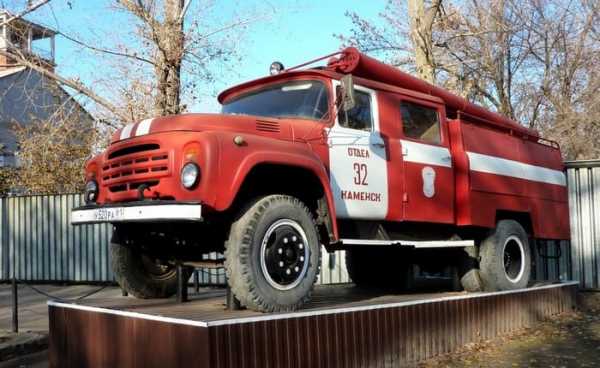

Грузовики и шасси ЗиЛ-130 широко применялись в народном хозяйстве. На основе машины производились автобусы (марки «Таджикистан»), самосвалы, цистерны, развозные и технические фургоны. Большое количество шасси ЗиЛ-130 шло на создание пожарных автомобилей – автоцистерн, рукавных машин, насосных станций.

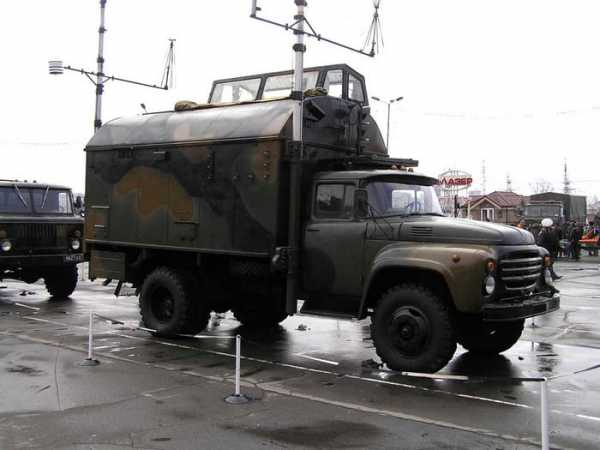

Для поставок в Советскую Армию предназначалась модификация ЗиЛ-130Е, имевшая ряд узлов электрооборудования от 131-й модели. В состав оснащения входили дополнительные канистры с емкостью 10 и 20 литров, набор шанцевого инструмента, светомаскировочные колпаки на фары головного света.

Под заказ устанавливались борта увеличенной высоты с возможностью установки дуг для тента. На правый лонжерон мог устанавливаться второй топливный бак, рассчитанный на 170 литров бензина.

Модернизации

За годы производства машина ЗиЛ-130 прошла три крупные модернизации, после которых менялось обозначение базовой модели:

  • 1966 года – обозначение сменилось на ЗиЛ-130-66;
  • 1976 года – на ЗиЛ-130-76;
  • 1984 года – на ЗиЛ-130-80 (по данным справочников НИИНавтопром внедрение модели произошло в 1981 году).

При модернизации 1966 года удалось увеличить ресурс машины до 200 тыс. км (до первого капитального ремонта), увеличить мощность мотора до 150 сил. В конструкции внедрили ряд усовершенствований, направленных на улучшение характеристик автомобиля.

Версия 1976 года имела ресурс 300 тыс. км и увеличенную до 6 т грузоподъемность. Грузовики модели 130-80 оснащались улучшенной тормозной системой, экономичным карбюратором и рядом других усовершенствований.

Интересные факты

На филиале ЗиЛ в Чите собирался северный вариант ЗиЛ-130С, который оснащался лебедкой, с приводом от коробки передач. Машина предназначалась для эксплуатации при температуре до -60°С. Машины красились в яркие оранжевый или красный цвета, а также в армейский «хаки».

С 1973 года грузовики и шасси ЗиЛ-130 имели Государственный Знак Качества СССР, который подтверждал высокие характеристики продукции.

На сегодняшний день грузовики ЗиЛ-130 устарели, и постепенно списываются из-за износа конструкции и значительного расхода топлива.

Остающиеся экземпляры переоборудуются путем замены бензинового двигателя на дизельный агрегат (как правило, изделие Минского моторного завода Д-245). Грузовики ранних выпусков являются большой редкостью и стали предметом коллекционирования.

Видео

warbook.club

Грузовик ЗиЛ 130Г - полная характеристика автомобиля. Технические параметры, Габаритные размеры. Отзывы владельцев

Тип авто

Бортовой автомобиль
Колесная формула 4x2
Полная масса авто, кг 10800
Полная масса автопоезда, кг 18800
Допустимая нагрузка на переднюю ось , кг 2900
Допустимая нагрузка на заднюю ось , кг 7900
Грузоподъемность, кг 6000

Площадь платформы, м2

нет данных

Объем платформы, м3

6,26
Масса снаряженного авто, кг 4574
Максимальная скорсть (км/ч) 90
Двигатель Зил-130 V-Образный верхнеклапанный
Мощность двигателя (л.с.) 150
Коробка передач 5-ти cтупенчатая механическая
Число передач 5
Передаточное число ведущих мостов 6.32
Подвеска рессорная
Размер шин 260-508(P)
Топливный бак 170
Кабина цельнометалическая. капотная компоновка, трехместная
Екологический тип -

interdalnoboy.com

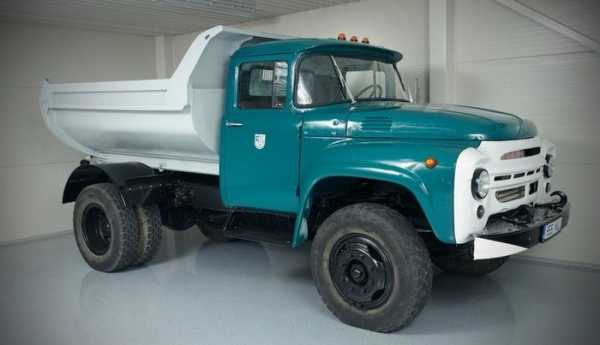

Грузовик ЗиЛ ММЗ 554М - полная характеристика автомобиля. Технические параметры, Габаритные размеры. Отзывы владельцев

Тип авто

Самосвал
Колесная формула 4x2
Полная масса авто, кг 14100
Полная масса автопоезда, кг нет данных
Допустимая нагрузка на переднюю ось , кг 4200
Допустимая нагрузка на заднюю ось , кг 9900
Грузоподъемность, кг 9000

Площадь платформы, м2

8,7

Объем платформы, м3

5(+2,8)
Масса снаряженного авто, кг 5100
Максимальная скорсть (км/ч) 90
Двигатель Зил-130 V8/2 4-тактный, карбюраторный (бензин А-76)
Мощность двигателя (л.с.) 150
Коробка передач механическая, пятиступенчатая
Число передач 5
Передаточное число ведущих мостов 6,32
Подвеска рессорная
Размер шин 260-508(P)
Топливный бак 175
Кабина цельнометалическая, капотная компоновка трехместная
Екологический тип Euro-0

interdalnoboy.com

ЗИЛ 131, технические характеристики, история и описание

Что должен себе представить человек, не искушенный в автомобильных марках и индексах, когда слышит название ЗИЛ-131? Каковы технические характеристики этой машины, ее история и сферы применения?

Знакомьтесь, ЗИЛ-131

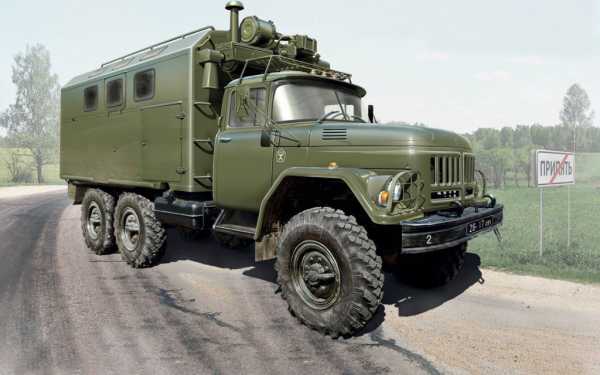

Большой армейский грузовик, чаще всего с деревянным бортовым кузовом, накрытый тентом, с кабиной как у «Урала» и с четырьмя задними колесами. Выпуск этих машин для Советской Армии был налажен в 1966 и продолжался до 1986 года. С 1986 по 1994 АМО ЗИЛ выпускало модернизированный вариант ЗИЛ-131Н внешне неотличимый от «собрата», работающий на дизельном топливе. Затем модельный ряд заменили ЗИЛом-4334 с измененным дизайном кабины. После 1994 года 131-ую «зилаку» делали на Уральском автозаводе вплоть до 2002 года. Затем производственную эстафету перехватил новоуральский «Автомобили и моторы Урала» и выпускал полный аналог грузовика под маркой АМУР-521320. Причем шасси для различной спецтехники на базе этой машины выпускаются по сей день.

Хотя эти грузовики уже вышли из массового производства, они по-прежнему составляют действующий автопарк воинских частей. Их часто можно увидеть на российских дорогах в составе военно-транспортных колонн и военных парадов. К слову, ЗИЛ-131 – это не только тентованный борт, в котором перевозят людей и штучные грузы. На базе этого грузовика было выпущено много различной спецтехники как для армии, так и для гражданских нужд. Например, пожарные машины, мобильные узлы связи, системы «Град», седельные тягачи для стратегических ракет, лесовозы, автовышки и др.

Одной из существенных характеристик ЗИЛ-131 является повышенная проходимость. Такое требование обосновано, ведь армейскому грузовику приходится колесить не только по автострадам с твердым покрытием, но и по пересеченной местности, часто размичканной дождями и гусеницами. В соответствии со своим предназначением ЗИЛ-131 оснащен полноприводной трансмиссией и высоким клиренсом – 330 мм. Способен проходить брод глубиной более метра и преодолевать крутые подъемы до 30 градусов. Грузоподъемность армейского грузовика не рекордная, но достаточная для выполнения возложенных задач (см. таблицу).

Видеообзор

ЗИЛ 131 в таблицах и цифрах

ЗИЛ-131 и его технические характеристики можно проиллюстрировать с помощью таблицы:

Снаряженная масса6135 кг

для модификаций с лебедкой 6375 кг

Грузоподъемность3,5 т по грунтам

5 т по твердому покрытию

Допустимая масса прицепапо шоссе 6,5 т

по грунту 4 т

Запас хода без дозаправки630 км
Скорость по шоссе85 км/ч
Топливная система2*170 л
Расход топливав среднем 50 л/100 км
Колесная формула6:6
КПП5-ступенчатая «механика»

Параметры двигателя:

ТипКарбюраторный, 4-тактный, 8-цилиндровый с подогревателем
Тип топливаБензин
Объем6 л
Мощность150 л. с. или 110 кВт

Габаритные размеры:

Длина от переднего бампера до заднего края кузова7040 мм
Ширина2500 мм
Высота кабины2480 мм
Высота тента2975 мм
Дорожный просвет330 мм

Известные модификации:

ЗИЛ-131Базовая (бортовая платформа)
ЗИЛ-131АВариант с неэкранированным электрооборудованием
ЗИЛ-131ВСедельный тягач для перевозки крупногабаритных грузов массой до 12 т
ЗИЛ-131ДВоенные и гражданские самосвалы
ЗИЛ-131Н1Версия со 105-сильным дизельным мотором
ЗИЛ-131Н2Этот вариант оснащался уже 132-сильным дизелем
ЗИЛ -131СВерсия грузовика для Крайнего Севера: кабина имела систему автономного отопления, усиленную теплоизоляцию и двойные стекла; на автомобиле использовалась морозостойкая резина
ЗИЛ-131ХГрузовик для степных и пустынных ландшафтов, часто с соответствующим камуфляжем
ЗИЛ-131-137БМногозвенный автопоезд для особо крупных перевозок

Несколько слов о кабине и кузове

Кабина ЗИЛ-131 капотная, цельнометаллическая. Интерьер выполнен в суровом советском стиле, без «буржуазных» излишеств, но со всем необходимым функционалом. Имеются и теплоизоляция, и освещение, и электронная приборная панель. Количество посадочных мест – три. Кресло водителя и 2 пассажирских сидения раздельные, что делает возможным их независимое регулирование. Подвеска под кабиной жесткая, так что трясти будет всегда. Если говорить о доступе к двигателю, то в капотной кабине это не представляет проблемы – достаточно просто поднять крышку капота.

Кабина ЗИЛ 131

Борта кузова деревянные, глухие. Погрузка осуществляется через откидной задний борт. При необходимости на кузов монтируются металлические дуги, на которые натягивается защитный тент. По бокам расположены откидные скамейки для перевозки личного состава. В комплекте идет съемная скамейка на 8 человек. Итого в кузове можно организовать 24 места для сидения.

Кузов ЗИЛ 131

Советской промышленности уже нет, а ее плоды остались

С 1966 до начала 90-х было выпущено более 1 миллиона автомобилей ЗИЛ-131 различных модификаций. Они использовались не только в советском хозяйстве и Вооруженных Силах, но и широко поставлялись за границу для поддержки товарищей по социалистическому лагерю. До сих пор в странах Африки и Средней Азии можно увидеть продукты советского автопрома. Армия Северной Кореи на 100% оснащена советскими ЗИЛами. Проверенные временем, эти транспорты доказали свою долговечность и пригодность к любым климатическим и дорожным условиям.

naperevoz.ru
