Автовышка ЗИЛ 130 технические характеристики АГП 12, 18, 22 метра, фото и устройство подъёмников ЗИЛ

Опубликовал: Александр Стёпченко в Автовышки, Коммунальная техника, Спецтехника 28.06.2018 0 14,088 Просмотров

Автовышкой стандартно называется подъемник, который при необходимости устанавливают на автомобильную базу. Он предназначен для того, чтобы поднимать на нужную высоту рабочих, а также все необходимые для них инструменты и материалы. При выполнении работы, люди, находящиеся на автовышке находятся на специальной платформе. Стандартной грузоподъемностью автовышки считается 300 кг, поскольку она рассчитана примерно на трех взрослых мужчин. Автовышка на базе ЗИЛ в прежде всего остального, должна быть безопасной, чтобы обеспечить нормальную работу людей, располагающихся на ней.

Автовышка ЗИЛ должна подходить не только по своей высоте, но и по конструкции. Ведь, эти параметры также различны. Что касается конструкции, то она оснащается следующими компонентами: телескопически-рычажными механизмы, коленчатые соединения, оборудование телескопического способа функционирования.

Содержание

1 Особенности
2 Технические характеристики
3 Эксплуатация и устройство
4 Обзор
5 Отзывы

Особенности

Если начать разговор о функциональности и практичности, лучшими транспортными средствами считаются именно телескопического типа рабочие агрегаты. Поскольку метод перемещения стреловой конструкции наиболее простой, и без особых трудностей устанавливается транспортная платформа, даже в наименее доступных и приспособленных для этого местах, таких, как сектор нагромождения электрических кабельных линий или чрезмерная растительность на площади рабочего объекта. Коленчатая автовышка 5 в свою очередь удобна своей мобильностью и чаще всего используется на стройках. Также, именно такие автоподъемники берут в аренду для размещения рекламы на высотных зданиях, очистки и украшения фасадов, постройки и декорации, верхних этажей небоскребов и просто многоэтажных зданий и тому подобной работы.

Даже, несмотря на то, что высота автоподъемника у всех автомобильных вышек варьируема, она обладает определенным нормативным значением. К примеру, восемнадцати метровое устройство имеет функциональную способность поднимать грузовую массу на уровень, равный 18-ти метров. Автовышка 28 допускает осуществление рабочих операций на высоте десятиэтажного уровня.

Технические характеристики

Характеристика	АГП-12	АГП-18	АГП-22
Базовый автомобиль	ГАЗ-53А	ГАЭ-53А	ЗИЛ-130
Грузоподъемность монтажных лебедок, кг	200	350	300
Наибольшая высота подъема монтажных люлек, м	12	18	22
Наибольший вылет люлек от оси гидроподъемника, м	9,0	9,5	10,5
Угол поворота стрелы (мачты), град.	360	360	360
Скорость передвижения, км/ч	50	50	50
Габариты, м:
длина	8,0	9,98	11,84
ширина	2,65	2,50	2,50
высота	3,32	3,40	3,57
Масса (с автомобилем), т	6,05	7,2	8,9

Примечание. Разрабатывается конструкция автогидроподъемника АГП-28 с наибольшей высотой подъема монтажных люлек 28 м.

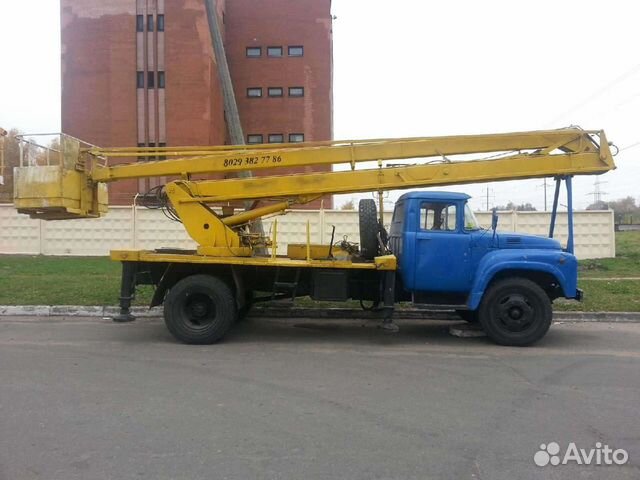

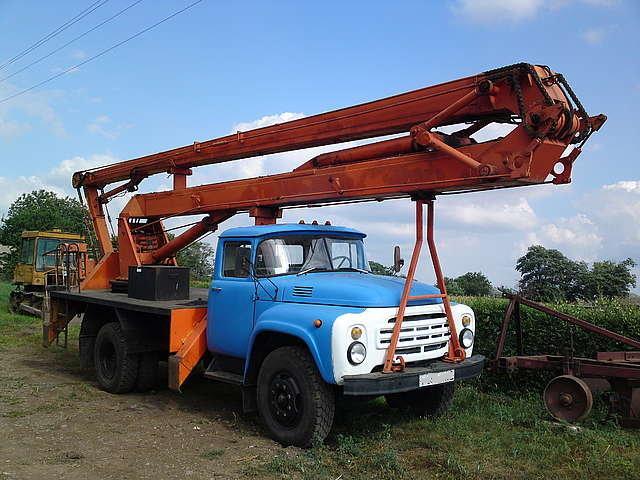

Например, гидравлический подъемник АГП-22 на базе автомобиля ЗИЛ-130 предназначен для подъема на высоту до 22 м двух рабочих с материалами и инструментами при выполнении монтажных или ремонтных работ.

Гидравлический подъемник АГП-22. Конструкция подъемника позволяет перемещать люльку на рабочую высоту не только по вертикали, но и в любую сторону под углом в радиусе до 10,5 м от вертикальной оси вращения стрелы, кроме того, люлька может быть опущена на 1 м ниже уровня земли.
На рис. 1 показана схема зоны обслуживания гидравлического подъемника. Она очерчена тремя окружностями: двумя, радиус которых равен верхнему колену (из верхнего конца нижнего колена в его полностью поднятом и опущенном положениях), и третьей, радиус которой равен раскрытой стреле с центром в пятке стрелы, а также ограничивающей кривой, форма которой определена кинематикой системы ограничения зоны обслуживания.

Для обеспечения устойчивости подъемник снабжен четырьмя выдвижными опорами. Привод стрелы и выдвижных опор гидравлический. Насос привода приводит в действие двигатель автомобиля.
Работа подъемника осуществляется следующим образом: на площадке, предназначенной для работы, подъемник устанавливают на дополнительных выдвижных опорах. Посадку работающих в люльку и высадку из нее производят с земли через проем в заднем ограждении. При этом люлька должна быть подана в положение «Посадка», стрела сложена, а нижнее колено поднято до такой степени, чтобы между люлькой и землей оставался зазор не менее 100 мм. Затем проемы в ограждении закрываются цепочкой с карабином. Люлька служит для размещения рабочих с инструментами и материалами, площадь люльки 1,3 м2. Рабочие места в люльке расположены симметрично по отношению к плоскости стрелы. Для перехода с одного рабочего места на другое без выхода из люльки имеется проход.
Подъемом нижнего колена, раскрытием стрелы и ее поворотом люльку подводят к месту производства работ. Перемещение люльки в пределах зон обслуживания осуществляют маневрированием колен стрелы и ее поворотом.
После окончания работы люльку опускают в положение «Посадка», людей высаживают, инструменты и материалы выгружают, стрелу складывают в транспортное положение, опоры убирают.
Управление стрелой производят с двух пультов, один из которых расположен на поворотной раме, а другой около люльки. С третьего пульта, расположенного на раме, осуществляют управление дополнительными опорами. Наличие управления из люльки дает возможность точно подводить ее к месту монтажа. Это позволяет использовать подъемник в стесненных условиях, например между фермами перекрытий.
На высоте до 12 м наиболее целесообразно применять подъемники телескопические гидравлические, например ПТГ-12. Рабочая площадка этого подъемника установлена на шестисекционном телескопе, опирающемся на раму ходовой части.

Изготавливают два вида подъемника с установкой его ходовой части на ось с пневмошинами или на резиновые поворотные катки. На раме ходовой части установлен гидроцилиндр и лестница для подъема работающих на площадку грузоподъемностью до 250 кг. В транспортном положении ограждение площадки опускают вниз. Во время работы подъемник устанавливают на винтовые опоры. Габарит подъемника на пневмошинах 3450 X 1560X2700 мм, а на катках 2750X1170X2530 мм, масса 1100 кг.

Эксплуатация и устройство

Касаемо сферы использования, автомобильные вышки применяют преимущественно на стройке, или же для осуществления отделочных, фасадных процессов при ремонте многоэтажных домов. Именно с помощью автовышки можно быстро и главное, безопасно выполнить любую высотную операцию. Но, принимая во внимание разнообразие автовышек, можно сказать, что каждая из них используется для выполнения какой-то определенной задачи. Так, к примеру, автовышка 18 метров в основном используема для замены подвесных люлек. Именно такие автовышки производятся на базе ЗИЛ.

Для некоторых специфических задач автовышки могут быть установлены даже на вездеходы (как, например КрАЗ или Урал). Впрочем, наиболее востребованной все же считается автовышка АГП 22. Она изначально задумана, как устройство для подъема рабочих. Как уже упоминалось в начале статьи, ее грузоподъемность начинается с 300 кг. Чем она выше, тем большее количество рабочих может разместиться на площадке автоподъемника. Модификация таких установок имеет за основу платформу отечественного транспорта ЗИЛ. Хотя, вполне допустимы варианты использования в качестве базы для автоподъемников иностранных вариантов вездеходов.

Устройство автовышки состоит с люльки (или же, по-простому – рабочей площадки), опорной рамы, (оснащенной дополнительными опорами) и телескопической мачты. При таком устройстве, они обладают большой мобильностью и практичны в применении. Автовышки ЗИЛ – это наиболее простое решение любой проблемы, которое всегда помогает оставаться на высоте, как в своем прямом, так и в переносном смысле.
