Хундай 320 – Технические характеристики Hyundai R320LC-7. Гидравлический экскаватор.
1. Транспортировочная длина блока | 11230 мм |
13. Максимальная глубина копания | 6160 мм |
3. Транспортировочная высота блока | 3640 мм |
9. Максимальная высота среза | 10220 мм |
10. Максимальная высота погрузки | 7050 мм |
11. Максимальный вылет вдоль уровня земли | 10110 мм |
12. Максимальная глубина копания вертикальной стенки | |
13. Максимальная глубина копания | 6370 мм |
1. Транспортировочная длина блока | 11100 мм |
3. Транспортировочная высота блока | 3670 мм |
9. Максимальная высота среза | 10170 мм |
10. Максимальная высота погрузки | 7050 мм |
11. Максимальный вылет вдоль уровня земли | 10330 мм |
12. Максимальная глубина копания вертикальной стенки | |
13. Максимальная глубина копания | 6670 мм |
1. Транспортировочная длина блока | 10980 мм |
3. Транспортировочная высота блока | 3380 мм |
9. Максимальная высота среза | 10310 мм |
10. Максимальная высота погрузки | 7240 мм |
11. Максимальный вылет вдоль уровня земли | 10940 мм |
12. Максимальная глубина копания вертикальной стенки | |
13. Максимальная глубина копания | 7370 мм |
1. Транспортировочная длина блока | 10980 мм |
3. Транспортировочная высота блока | 3860 мм |
9. Максимальная высота среза | 10710 мм |
10. Максимальная высота погрузки | 7630 мм |
11. Максимальный вылет вдоль уровня земли | 11760 мм |
13. Максимальная глубина копания | |
1. Транспортировочная длина блока | 10930 мм |
3. Транспортировочная высота блока | 3680 мм |
9. Максимальная высота среза | 9940 мм |
10. Максимальная высота погрузки | 6780 мм |
11. Максимальный вылет вдоль уровня земли | 9800 мм |
speceps.ru
Эксплуатационная масса, кг | 32200 | |||||
Модель двигателя: Cummins QSC 8,3- C, л.с./об/мин | 235/1750 | |||||
Объем двигателя, см3 | 8300 | |||||
Ширина гусениц, мм | 600 | |||||
Длина, мм | 10980 | |||||
Высота, мм | 3380 | |||||
Ширина, мм | 3280 | |||||
Глубина копания (максимальная), мм | 7370 | |||||
Сила копания на ковше, kN | 177.5 | |||||
Сила копания на рукояти, kN | 132.4 | |||||
Объем ковша, м3 | 1.44 (0.9 – 2.1) | |||||
Удельное давление на грунт, кг/см2 | 0.62 | |||||
Длина стрелы (моно), мм | 6450 | |||||
Длина рукояти, мм | 3200 | |||||
Главный насос KAWASAKI (Япония) | ||||||
Давление рабочего контура (максимальное), кг/см2 | 330 | |||||
Давление ходового контура, кг/см2 | 330 | |||||
Давление контура сервоуправления, кг/см2 | 35 | |||||
Номинальный расход гидравлической системы, л/мин | 2х260 | |||||
Скорость вращения поворотного мотора, об/мин | 9.1 | |||||
Скорость передвижения, км/час | 3.2/5.4 | |||||
Тяговая сила, kgf | 31000 | |||||
Расход топлива – номинальный, гр*л.с./час | 124.3 при 1300 об/мин | |||||
Аккумулятор, | 2 х 12V x 160AH | |||||
Стартер Delco Remy, | 37MT (24V) | |||||
Генератор Delco Remy, | 21SI (24V-50AMP) | |||||
Вместимость заправочных ёмкостей: | ||||||
топливный бак, л | 480 | |||||
масло, двигатель, л | 25.5 | |||||
система охлаждения, л | 45 | |||||
гидравлический бак, л | 220 | |||||
гидравлическая система, л | 320 | |||||
На схеме | Характеристика | При рукояти 2200 мм | При рукояти 2500 мм | При рукояти 3200 мм | При рукояти 4050 мм | При рукояти 2200 мм стрела 6150 |
E | Максимальная высота выгрузки грунта, мм | 7330 | 7330 | 7240 | 7910 | 7060 |
B | Глубина копания, максимальная, мм | 6100 | 6400 | 7370 | 7950 | 5880 |
A’ | Максимальная длина копания на уровне земли, мм | 10040 | 10270 | 10940 | 11710 | 9730 |
F | Радиус поворота платформы, минимальный, мм | 4700 | 4500 | 4470 | 4470 | 4520 |
B’ | Максимальная глубина копания на уровне 8 футов, мм | 5890 | 6200 | 7210 | 7800 | 5680 |
C | Глубина копания при копании вертикальной стенки, максимальная, мм | 5700 | 5650 | 6360 | 6980 | 5440 |
A | Максимальная длина копания, мм | 10330 | 10550 | 11140 | 11950 | 10020 |
D | Высота копания, максимальная, мм | 10500 | 10450 | 10310 | 10990 | 10220 |
lifters-loaders.ru
Название модели | R320LC-7 |
Цена с НДС | 162 000 USD |
Двигатель | |
Модель | Cummins C8.3-C |
Тип | 4-х тактный дизельный двигатель с турбонаддувом |
Система охлаждения | |
Число цилиндров | 6 |
Мощность максимальная | 259 л.с. при 1750 мин (-1) |
232 л.с. при 1750 мин (-1) | |
Максимальный крутящий момент | 114,0 кгсм при 1300 мин (-1) |
Диаметр и ход поршня | 114х135 мм |
Рабочий объем | 8300 л |
Аккумулятор | 2х12В 160А*ч |
Стартер | 24В 7,2 кВт |
Генератор | 24В 50А |
Гидравлическая система | |
Главный насос | |
Тип | два регулируемых аксиально-поршневых насоса с тормозным клапаном |
Максимальная подача масла | 2х260 л/мин |
Вспомогательный насос для цепи управления | один шестеренный |
Гидравлические моторы | |
Моторы ходы | два аксиально-поршневых насоса с тормозным клапаном и стояночным тормозом |
Моторы поворота | аксиально-поршневой мотор с автоматическим тормозом |
Предохранительные клапаны | Давление срабатывания |
Рабочего оборудования | 330 кГс/см2 |
То же при кратковременном увеличении нагрузки | 360 кГс/см2 |
Хода | 330 кГс/см2 |
Поворота | 265 кГс/см2 |
Цепи управления | 35 кГс/см2 |
Гидравлические цилиндры | |
Стрела | 2-150х105х1480 мм |
Рукоять | 1-160х110х1685 мм |
Ковш | 1-140х100х1285 мм |
Лопата | |
Опора | |
Движение и тормоза | |
Привод | гидростатический, двумя гидромоторами |
Максимальная тяга | 28500 кГс |
Максимальная скорость быстро/медленно | 5,4/3,2 км/час |
Преодолеваемый уклон | 35 град. |
Рычаги управления | |
Рычаги управления | два джойстика с одним уровнем безопасности (Левый): Поворот-Рукоять, (Правый): Стрела-Ковш. Два рычага и две педали для движения и маневрирования |
Управление дросселем двигателя | электрическое |
Внешнее освещение | две фары расположены на стреле, одна под аккумуляторным отсеком, одна под кабиной |
Шины/гусеницы | гусеницы |
Размер | 600 мм |
Поворотная платформа | изготовлена из высокопрочной стали |
Механизм поворота | аксиально-поршневой мотор |
Редуктор поворота | планетарный |
Система смазки | масляная ванна |
Тормоз | гидромеханический, дисковый |
Скорость поворота | 9,1 об/мин |
Система управления | |
Тип | каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор |
Максимальный радиус поворота | - |
Заправочные емкости | |
Топливный бак | 480 л |
Охлаждающая жидкость | 45 л |
Моторное масло | 25,5 л |
Мотор поворота | 7 л |
Ось передняя | - |
Ось задняя | - |
Гидравлическая система | 320 л |
Гидробак | 210 л |
Шасси | Центральная рама в форме X - цельносварная конструкция с с усиленными коробчатого сечения гусеничными рамами. Конструкция включает сухие траки, смазываемые ролики, зубчатые колеса, звездочки, гидравлические устройства для регулировки натяжения с амотризирующими пружинами и сборные гусеницы с траками с тройными грунтозацепами |
Лопата | - |
Опоры (outrigger) | - |
Эксплуатационный вес | эксплуатационный вес включает 6450 мм стрелу, 3200 мм рукоять, 1,44 м3 ковш, смазку, охлаждающую жидкость, полный топливный бак, гидравлический бак и стандартное оборудование |
Шасси | 32200 кг |
Шасси с задней лопатой | - |
Шасси с задними опорами | - |
Шасси с передними опорами и задней лопатой | - |
Шасси с передней лопатой и задними опорами | - |
Шасси с четерьмя опорами | - |
Стрела стандартная | 6450 мм |
Рукоять стандартная | 3200 мм |
Ковш стандартный | 1,44 м3 |
Геометрические параметры копания | |
A Maкс. радиус копания | 11140 мм |
A’ Maкс. радиус копания (грунта) | 10940 мм |
B Maкс. глубина копания | 7370 мм |
B’ Maкс. глубина копания (уровень 8') | 7210 мм |
C Mакс. высота среза при копании | 6360 мм |
D Макс. высота копания | 10310 мм |
E Maкс. высота разгрузки | 7240 мм |
F Мин. радиус поворота | 4470 мм |
Кабина | Просторная с эргономичмым дизайном, с пониженным уровнем шума и превосходной обзорностью. Полнообзорное переднее окно, большие задние и боковые окна обеспечивают отличную видимость во всех направлениях |
www.gsk-s.ru

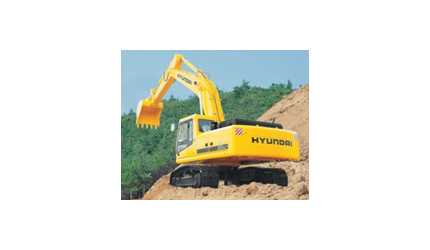

Экскаватор Hyundai 320

Объем ковша - 1,44 (0,9-2,1) м3
Вес - 32 200 кг
Объем двигателя - 8 300 см3
Макс. скорость передвижения - 5,4 км/ч
Hyundai ROBEX 320LC-7 – машина, относящаяся к категории дорожно-строительной техники. Предназначена для карьерных работ, рытья канав, траншей, сооружение отвалов, проведения разгрузочно-погрузочных и других работ в различных сферах производства и строительства.
Машина оснащена гусеничной базой с шириной гусениц 600 мм, американским двигателем Cummins с японской электроникой Toshiba. Режимом работы двигателя можно управлять с помощью установленных программ. Смена дополнительного навесного оборудования облегчена наличием гидравлической системы.
Данная спецтехника характеризуется экономичным расходом топливного ресурса, возможностью работы в режиме повышенных нагрузок, повышенной степенью безопасности оператора. Комфортабельная кабина оснащена ремнями безопасности оператора, системами климатического контроля, остекление проведено с помощью безосколкового стекла. Для оператора предоставляется широкий угол обзора из кабины.
Широкий капот машины при открывании обеспечивает полноценный доступ для проведения ремонта или технического обслуживания. Данная линейка южнокорейских экскаваторов стоит несколько дороже, чем российская и китайская спецтехника, но широкий спектр рабочих возможностей и длительный срок эксплуатации компенсирует эту разницу.
Технические характеристики Hyundai ROBEX 320LC-7
Длина стрелы (мм). | 6 450 |
Длина рукояти (мм). | 3 200 |
Расстояние тумблера (мм). | 4 030 |
Общая длина гусеницы (мм). | 4 940 |
Высота конструкции противовеса (мм). | 1 200 |
Радиус колебания хвоста (мм). | 3 330 |
Общая ширина надстройки (мм). | 2 980 |
Общая высота кабины (мм). | 3 090 |
Общая длина (мм). | 10 980 |
Общая высота стрелы (мм). | 3 380 |
Ширина гусеницы (мм). | 600 |
Общая ширина (мм). | 3 280 |
ГИДРАВЛИКА | |
Давление рабочего контура, кг/см2 | 330 |
Давление ходового контура, кг/см2 | 330 |
Давление контура сервоуправления, кг/см2 | 35 |
Номинальный расход гидравлики, л/мин | 2х260 |
Скорость вращения поворотного мотора | 9,1 |
Расход топлива, номинальный, л/ч | 31,8 |
Главный насос KAWASAKI (Япония): | Тандемные аксиальнопоршневые насосы с регулируемым рабочим объемом |
Аккумулятор | 2 x 12V x 160Ah |
Генератор | 24V-5.0 A |
Стартер | 24V - 7,2kW |
ЗАПРАВОЧНЫЕ ЕМКОСТИ | |
Топливный бак, л. | 480 |
Масло, двигатель, л | 25,5 |
Гидравлический бак, л | 220 |
Система охлаждения, л | 45 |
Гидравлическая система | 320 |
Г/моторы хода | 7 |
Редуктора хода | 11 |
www.aist-yar.ru
