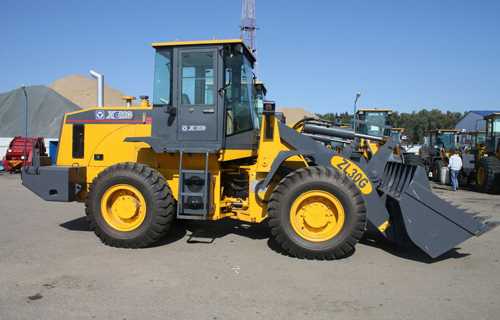

Xcmg zl30g – Фронтальный погрузчик XCMG ZL30G технические характеристики, устройство, цена, фото и видео
Фронтальный погрузчик XCMG ZL30G с дополнительным навесным оборудованием
Главная стратегическая линия развития XCMG состоит в том, что ее конструкторы создают свои модели, не просто копируя технику ведущих производителей мира, а творчески развивают основные концептуальные идеи, воплощенные в новейших мировых брендах. Объединение наиболее конструктивных и передовых идей в одной машине делает ее непохожей на аналоги и позволяет опередить основных конкурентов по линии сбыта.
Погрузчик фронтальный XCMG ZL 30G как раз и является такой моделью, которая хоть и создана по технологиям и с применением базовых разработок японских машиностроителей, но является вполне самостоятельной моделью, претендующей на лидерство по многим показателям среди погрузчиков своего класса.
Конструктивные особенности погрузчика XCMG ZL 30G
Погрузчики XCMG модели ZL 30G изготавливаются по японским технологиям известных производителей мирового уровня. Погрузочное оборудование этих погрузчиков скомпонировано по прогрессивной Z – образной схеме.Погрузчики оборудуются трансмиссией гидромеханического типа, характеризующейся бесступенчатым переключение передач, в том числе и под нагрузкой. Скорость движения переключается удобной рукояткой, расположенной на руле. Мосты марки Soma серии 12 или 16 производятся совместном китайско-американском предприятии Meritor, главные производственные мощности которого находятся в США.
Передний мост фиксированного типа, задний – качающаяся конструкция, двигающаяся вместе с рамой погрузчика. Допустимый угол качания – 35˚. На погрузчике устанавливается дизельный двигатель производства Yuchai модели YС6108G, который разработан совместно с конструкторским бюро компании FEV Motorentechnik GmbH из Германии. На моделях, предназначенных для работы в странах Евросоюза, устанавливается дизельный двигатель Perkins модели 1006-6T.
Фронтальный погрузчик ZL 30G XCMG оборудован джойстиком или (вариант) двумя рукоятками повышенной эргономичности для управления ковшом с помощью сервомеханизма, что обеспечивает простоту и удобство управления погрузочными работами.В стандартной комплектации китайские фронтальные погрузчики XCMG ZL 30G оборудуются стандартным ковшом, обогревателем кабины, предпусковым подогревателем двигателя. Опционно дополнительное оборудование к погрузчику фронтальному включает в себя кондиционер, челюстной захват для бревен, подъемные вилы, магнитолу. В центральной точке несущей рамы фронтального погрузчика ZL 30G имеется шарнирное сочленение, дающее возможность осуществлять повороты с особо малым радиусом.
Технические характеристики модели ZL 30G
- Масса машины полная - 10500 кг;
- Скорость движения мин/макс - 8/35 км/ч;
- Время расчетное подъема ковша с грузом - 6 сек;
- Время полного рабочего цикла - 10 сек;
- Вылет ковша - 1030 мм;
- Вырывное усилие - 11 тонн;
- Вместимость универсального стандартного ковша - 1.7м³
- Грузоподъемность номинальная - 3 тонны;
- Высота выгрузки - 2,8 м;
- Радиус поворота - 4,8 м;
- Ширина ковша по кромке - 2,460 м;
- Мощность двигателя Yuchai YС6108G или CE Perkins 1006-6T - 92 кВт.
Китайские фронтальные погрузчики XCMG ZL 30G были спроектированы специально для осуществления подъёма различных материалов на довольно значительную высоту, почти предельную для машин такого класса. Данная модель отличается большой силой отрыва и грузоподъёмностью. Короткое время рабочего цикла и высокая производительность позволяют погрузить или перевезти на небольшое расстояние значительные объемы разнообразных сыпучих, или в случае применения вил или иного оборудования, паллетированных грузов, грузов сложной конфигурации.
Фронтальный погрузчик ZL 30G является самой дешёвой моделью - аналогом японских погрузчиков Komatsu. Многие узлы и агрегаты изготовляются по технологиям другого не менее известного японского производителя Kawasaki. Практически аналогичные технические характеристики китайской модели при ее цене вдвое ниже оригинала, большом сроке службы и качественном гарантийном обслуживании позволяет небольшим предприятиям и недавно созданным фирмам обзавестись мощной и качественной техникой без особого ущерба для бюджета.
stroy-plys.ru

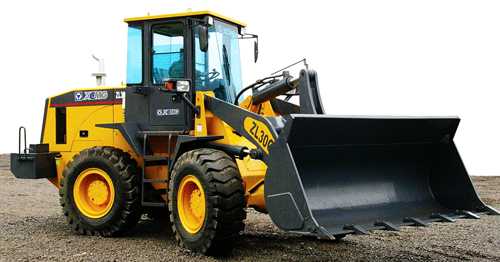

Фронтальный погрузчик XCMG ZL30G: характеристики, дополнительное оборудование
Надежный фронтальный погрузчик XCMG zl30g — это уникальное техническое средство, производство которого основано на использовании современных технологий, которыми так знамениты японские производители.
Схема погрузочного оборудования данного агрегата выполнена в виде литерыZ. Каждое техсредство комплектуется особой системой трансмиссии — гидромеханической. Благодаря ей под нагрузкой обеспечивается бесступенчатое переключение передач. Кстати говоря, переключить скорость очень просто: нужно всего лишь воспользоваться специальной кнопкой, расположенной непосредственно на руле.
Мосты трех серий (12, 16, 18), которыми оснащается данная модель — Soma. Они производятся на территории Соединенных Штатов на совместном предприятии Meritor. Передний мост фиксирован, а задний — качающегося типа. Максимальный угол качания составляет 35 градусов.
Силовой агрегат погрузчика XCMG zl30g — Yuchai YС6108G. Он является продуктом совместных разработок с немецкой компанией FEV MotorentechnikGmbH. Правда, устройства, предназначенные для эксплуатации в странах Европы, комплектуются не им, а двигателем Perkins (серия 1006-6T).
Управление агрегатом может осуществляться двумя элементами: либо двумя чрезвычайно эргономичными рукоятками, либо джойстиком. В обоих случаях управление техническим средством удобно и затруднений у оператора не вызывает.
Нужно сказать, что описываемый тип спецтехники достаточно популярен в нашей стране. Это обусловлено его быстрой окупаемостью и безотказностью в работе.
В базовую комплектацию устройства входят обогреватель кабины оператора, подогреватель силового агрегата предпусковой, а также стандартный ковш. Опционально могут устанавливаться магнитола, вилы, захват для работы с бревнами (челюстной), вилы и устройство для кондиционирования воздуха.
О технических характеристиках модели
Помимо перечисленных выше, данная модель имеет следующие технические характеристики:
- масса (эксплуатационная) — 10500 кг;
- скорость (в зависимости от передачи) — 8, 13, 25 или 35 км/ч;
- продолжительность рабочего цикла — 10 секунд;
- время подъема — 6 секунд;
- величина вылета ковша — 1,03 м;
- вырывное усилие — 11 т;
- грузоподъемность — 3 т;
- объем стандартного ковша — 1,7 м3;
- радиус поворота — 4,8 м.
Если говорить о габаритных размерах техники, то ее длина, ширина и высота составляют 6870, 2460 и 3263 миллиметра соответственно.
comments powered by HyperCommentsvsepogruzchiki.ru
Запчасти Система двигателя (XCMG ZL30G) | Фронтальный погрузчик XCMG ZL30G
- Главная
- Каталоги запчастей
- XCMG
- Фронтальный погрузчик ZL30G
- Система двигателя
Быстрый заказ:
--- выберите запчасть для быстрого заказа ---#1 [Z3G.1.1] Front Support#3 [Z3G.1-2] Support Pipe#4 [Z3G.1-3] Cushion#5 [GB5782-86] Bolt М20Х100#6 [GB93-87] Washer 20#7 [GB6182-86] Nut 20#8 [YC6105G-640H] Engine#9 [GB5783-86] Bolt М12X30#13 [Z3G.1.4] Plank#14 [N0.2] Clamp#15 [JSG-2] Hose 45#16 [Z3.1-4] Washer#18 [GB97.1-85] Washer 12#20 [ZL30G-I] Radiator#21 [GB5781-86] Bolt М10Х45#24 [GB6170-86] Nut М10#25 [Z3G.1-5] Hose#26 [Z3(YC).1-2] Clamp#27 [Z3G.1.6] Fixture Bracket#28 [Z3G.1.7] Support#30 [Z3(YC).l-5] Steel Wire#31 [XZ1129001] Accelerator Control Valve#35 [GB882-86] Shaft Pin B6Х20#36 [GB91-86] Cotter Pin 2Х20#37 [Z3.1.1.3.1] Joint#39 [85Z.08.1-1] Clamp#44 [Z5G.1.1-4] Hose#45 [ZBJ15001-87] Clamp D16#номер_на_схеме [артикул] название
нажмите на изображение, чтобы посмотреть в увеличенном виде
Быстрый переход:
Система двигателяТопливный бак в сбореВедущая ось в сбореГлавный редуктор в сбореПланетарный редуктор в сбореТормозной дискГидравлическая система коробки передачПреобразователь крутящего моментаРедукционный клапан в сбореПривод переднего валаПривод заднего валаВал главной передачиКоробка передач в сбореВходной вал в сбореОбратный вал в сбореСредний вал в сбореВыходной вал в сбореСтояночный тормоз в сбореКлапан управления коробкой передач в сбореХомут в сбореСиловая установка коробки передачВерхний механизмСоединяющий стерженьСоединяющий механизмУправление сдвигомПередний шасси в сбореЗаднее шасси в сбореСистема рулевого управленияЛевый рулевой цилиндрКлапанРабочая гидравлическая системаРабочая система соединения силовой установкиРегулирующий клапан в сбореЦилиндр наклонаЛевый и правый цилиндры подъемаГидравлический бакРабочее устройствоТормозная системаГлавный воздушный блокВоздушный бакСтояночный тормоз в сбореЭлектрическая системаСистема кабины водителяЛевый и правый ящик батарейКрыло в сбореКапот
| Наименование запчасти (рус.) | Система двигателя |
| Наименование запчасти (англ.) | Engine System (ZL30G) |
| Гарантия | Оговаривается при заказе. |
| Доставка | Во все регионы России и страны ближнего зарубежья. До склада транспортных компаний доставка осуществляется бесплатно. Доставка по Москве и области осуществляется по будням с 9.00 до 18.00. |
| Контактная информация | +7 (495) 989 18 39; Skype: gazimport; МО, г. Дзержинский, Дзержинское шоссе, дом 1 Отправить сообщение |
gazimport.ru
| наименование | каталожный номер | фото | цена за штуку | количество на погрузчике |
| Амортизатор шкива в сборе на xcmg zl30 для мотора YUCHAI YC6108G | 330-1005030 | 9500 | 1 | |
| Блок двигателя YUCHAI YC6B-125T11 на XCMG ZL 30 | 330-1002015A | 1 | ||
| Вал карданный заднего моста | Z3G.4.2 | 1 | ||
| Вал карданный переднего моста Xcmg zl30 | Z3G.4.1 |
1 | ||
| Вал каданный промежуточный | Z3G.4.3 | 1 | ||
| Вал коленчатый | 630-1005020E | 1 | ||
| Венец | 6105Q-1005043 | 6700 | 1 | |
| Венец маховика в сборе | 1640H-1005040 | 18500 | 1 | |
| Вентилятор | 398-1308010A | 1 | ||
| Вкладыши коленвала упорные | 6105Q-1005058A | 1560 | 1кт | |
| Вкладыши коренные | 6105Q-1005054C | 2900 | 1кт | |
| Вкладыши шатунные | 330-1004022 | 3200 | 1кт | |
| Водоуплотнительное кольцо гильзы | А3000-1002063 | 1кт | ||
| Втулка шатуна | 630-1004052 | 6шт | ||
| Генератор |
B7713-37010000 , 6105QA-3701100 , 397-3701100 |
1шт | ||
| Гидрораспределитель | DF25B2 | 1шт | ||
| Гильза двигателя | 330-1002063B | 3600 | 6шт | |
| Гидроусилитель (гидроруль) | BZZ1-400 | 1шт | ||
| Гидроцилиндр наклона ковша | Z3G.10.1 | 1шт | ||
| Гидроцилиндр поворота левый | Z3G.9.2A | 1шт | ||
| Гидроцилиндр поворота правый | Z3G.9.1A | 1шт | ||
| Гидроцилиндр подъема левый |
Z3G.10.3 , 9327993 |
1шт | ||
| Гидроцилиндр подъема правый |
Z3G.10.2 , 9327993 |
1шт | ||
| Гипоидная пара передняя | 82000402 | 14700 | 1шт | |
| Гипоидная пара задняя | 82000302 | 14700 | 1шт | |
| Головка блока цилиндров | 330-1003015 | 22000 | 2шт | |
| Группа поршневая на двигатель YUCHAI | 340-9000200 | 1кт | ||
| Двигатель в сборе | YUCHAI YC6108G | 1шт | ||
| Двигатель в сборе | YUCHAI YC6B125-T11 | 1шт | ||
| Дифференциал в сборе |
82214207 , 75201916 |
16700 | 2шт | |
| Диск колесный | Z3G.2.1 | 4шт | ||
| Диск тормозной |
72006561 , 72006560B |
4900 | 4шт | |
| Диск с напылением | 850 | |||
| Диск стальной | 780 | |||
| Клапан воздушный | 1шт | |||
| Клапан впускной |
330-1007011D |
550 | 6шт | |
| Клапан выпускной |
330-1007012C , D30-1003103B |
550 | 6шт | |
| Клапан нагнетательный |
340-1111-22-493 |
6шт | ||
| Клапан регулирующий давления двигателя |
330-1002150 |
1шт | ||
| Коленвал |
630-1005020E |
1шт | ||
| Коллектор впускной | 1шт | |||
| Колодка ручника | 1шт | |||
| Колодка тормозная на xcmg zl30 |
zl40.12.4-4 , 72006560B |
720 | 8шт | |
| Кольцо стопорное поршня двигателя |
Q43038 |
150 | 12шт | |
| Кольцо уплотнительное двигателя |
330-1003053 |
225 | 1шт | |
| Кольцо поршневое комплект на двигатель |
330-1004016 |
3800 | 1кт | |
| Компрессор воздушный |
630-3509000 , 630-3509100 |
1шт | ||
| Крестовина большая |
IS9670 , T140 |
4шт | ||
| Крестовина малая | 22010408-2 | 2шт | ||
| Крышка клапанная | 338-1003021 | 6900 | 1шт | |
| Крышка клапанная | 630-1003051A | 6900 | 1шт | |
| Мотор в сборе | YUCHAI YC6108G | 680000 | 1шт | |
| Мотор в сборе | YUCHAI YC6B125-T10 | 680000 | 1шт | |
| Направляющая клапана двигателя YUCHAI YC6108G | 430-1007018 | 450 | 12шт | |
| Насос водяной (водяная помпа) на двигатель YUCHAI |
630-1307010 , 6QAJ-1307010C |
1шт | ||
| Насос гидравлический основной |
CBGJ2100 , 5000035 |
1шт | ||
| Насос КПП |
CBN-E32 , 5000018 |
1шт | ||
| Насос масляный двигателя YUCHAI | B3000-1011020A | 1шт | ||
| Насос подкачки топлива (ТННД) YUCHAI | 330-1111030 | 4200 | 1шт | |
| Насос топливовпрыскивающий (ТНВД) YUCHAI |
B7606-1111010-493 , 330-1111010 A |
1шт | ||
| Насос гидравлический рулевой |
5000031 , CBN-E550 |
1шт | ||
| Палец поршневой | 6105Q-1004019B | 320 | 6шт | |
| Планка на ковш |
Z3G.11.4 , 5000031 |
1шт | ||
| Плунжер | 330-1111-21-493 | 6шт | ||
| Подушка водяного насоса и вентилятора | 640-1308001 | 3700 | 1шт | |
| Полуось | 80020001 | 6400 | 4шт | |
| Поршень двигателя |
340-1004001 , 330-1004015E |
3600 | 6шт | |
| Прокладка ГБЦ YUCHAI YC6108G (целая на 6 цилиндров) |
B3000-1003011B , 330-1003011D |
2200 | 1шт | |
| Прокладка клапанной крышки | 6105Q-1003022 | 500 | 2шт | |
| Прокладка впускного коллектора |
6105QA-1008011A |
320 | 2шт | |
| Прокладка выпускного коллектора | 430-1008027 | 180 | 6шт | |
| Прокладка водяного насоса |
630-1307025 , 6105QA-1307025A |
470 | 1шт | |
| Прокладка глушителя | 640-1102060 | 370 | 1шт | |
| Распредвал двигателя YUCHAI 6108G |
630-1006015A |
16800 | 1шт | |
| Распределитель гур | FKAR-103015 | 2200 | 1шт | |
| Распылитель форсунки | J3200-1112030 | 6шт | ||
| Редуктор заднего моста | 4.Z3.2.00 | 1шт | ||
| Редуктор переднего моста | 80020000 | 1шт | ||
| Ремень генератора | 6105Q-1307042 | 1800 | 1шт | |
| Ремкомплект двигателя | 300-9000100B | 3200 | 1кт | |
| Ремкомплект цилиндра наклона | 3250 | 1кт | ||
| Ремкомплет цилиндра подъема | 2820 | 2шт | ||
| Ремкомплект цилиндра поворота | 1200 | 2шт | ||
| Сальник двигателя YUCHAI задний |
GB/T9877.1 |
1шт | ||
| Сальник двигателя YUCHAI передний |
YC209-065090 , GB9877.1 |
1шт | ||
| Сальник стержня клапана (маслосъемный колпачек) на двигатель YUCHAI | 430-1007016A | 12шт | ||
| Сальник ступицы | GB9877.1-88 | 4шт | ||
| Сапун |
D0300-1003260 , 330-1003060 |
1шт | ||
| Седло клапана впускного двигателя YUCHAI |
330-1007019С |
500 | 6шт | |
| Седло клапана выпускного двигателя YUCHAI |
330-1007021 |
500 | 6шт | |
| Сетка маслоприёмника в сборе |
6105QA-1010130B |
850 | 1шт | |
| Стартер на двигатель YUCHAI |
340-3708000 , A7000-3708010A , 630-3708010, QDJ2762 , B7617-3708100 |
18900 | 1шт | |
| Суппорт тормозной xcmg zl30 |
zl40.12.4-3c , 75700432A-1 |
4шт | ||
| Сухарь клапана двигателя YUCHAI |
150-1007021E , 6105Q-1007013 |
180 | 24шт | |
| Термостат |
648-1306010A , 340-1306000 , 6QAJ-1307010C |
1200 | 1шт | |
| Толкатель | 6105Q-1007016A | 450 | 12шт | |
| Установка опережения | 330-1111040-179 | 8600 | 1шт | |
| Фара передняя правая XCMG ZL30 | 1шт | |||
| Фара передняя левая XCMG ZL30 | 1шт | |||
| Фильтр воздушный на XCMG ZL30 двигателя YUCHAI YC6108G | YC6105/K2036 | 1шт | ||
| Фильтр гидравлический | XGHL2-800X10 | 1шт | ||
| Фильтр гидравлический | XGHL4-560x10 | 1шт | ||
| Фильтр кпп inside |
WL-100x100-J , 100x100 inside |
1шт | ||
| Фильтр кпп outside |
WL-100x100-J , 100x100 outside |
1шт | ||
| Фильтр масляный |
JX1012 , 640-1012210 |
1шт | ||
| Фильтр сапуна гидробака | PAF2-0.07-0.075-40F | 2шт | ||
| Фильтр сетка кпп | ZL40A.30.4.2 | 1шт | ||
| Фильтр топливный грубой очистки |
CX0710 , B7604-1105200 |
1шт | ||
| Фильтр-сетка топливного бака |
WU-25X10F-J |
1шт | ||
| Фильтр топливный тонкой очистки |
|
1шт либо не стоит |
||
| Фильтр топливный тонкой очистки |
|
2ш либо 1шт |
||
| Фонарь задний | XH8-21.2 | 2шт | ||
| Фланец насоса Гур | Z3.10-4 | 1500 | 1шт | |
| Форсунка |
J3200-1112010A , 330-1112000 |
6шт | ||
| 2шт | ||||
| Шатун на двигатель YUCHAI YC6108G для xcmg zl30g | 6105QA-1004050D | 6шт | ||
| Шестерня сателлитов бортовая | 12шт | |||
| Шестерня солнечная в сборе | 77500938A | 4шт | ||
| Шестерня полуоси |
79001524A , 83240203 |
4шт | ||
| Шкив |
640-1005031A |
1шт | ||
| Шпонка | Q5511270 | 250 | 1шт | |
| ШПОНКА C8X28 | GB/T1096-C0828 | 280 | 1шт | |
| Штанга толкателя | 6105QA-1007021 | 420 | 12шт |
xcmg-asdm.ru
| Наименование детали, узла | Каталожный номер |
Чертеж | № позиции | Наличие |
| Запчасти системы привода XCMG ZL-30G | ||||
| Подшипник подвесной | GB286-84 | 10 | 11 | Уточняйте |
| Вал карданный задний | Z3G.4.2 | 11 | Уточняйте | |
| Вал карданный передний (в сборе) | Z3G.4.1 | 10 | Уточняйте | |
| Вал карданный ведущий | Z3G.4.3 | 12 | Уточняйте | |
| Крестовина большая IS9670 | IS9670 | 11 | 2 | Уточняйте |
| Крестовина малая | 22010408-2 | 12 | 2 | Уточняйте |
| Запчасти бортового редуктора | ||||
| Бортовой редуктор в сборе | 83030500 | 5 | 1 | Уточняйте |
| Подшипник 2001724 | GB297-84 | 5 | 3 | Уточняйте |
| Подшипник 2001726 | GB298-84 | 5 | 4 | Уточняйте |
| Сальник FB150x180x15 (полуоси) | GB9877.1-88 | 5 | 5 | Уточняйте |
| Кольцо стопорное | 79500823 | 5 | 6 | Уточняйте |
| Шестерня в сборе | 77500938A | 5 | 7 | Уточняйте |
| Ось планетарной шестерни | 79001545A | 5 | 23 | Уточняйте |
| Шестерня планетарная | 79001547A | 5 | 24 | Уточняйте |
| Шестерня солнечная | 79001524A | 5 | 25 | Уточняйте |
| Запчасти КПП | ||||
| Насос КПП CBN-E32 | CBN-E32 | |||
| Редуктора переднего/заднего мостов | ||||
| Пара гипоидная переднего моста | 82000402 | 4 | Уточняйте | |
| Пара гипоидная заднего моста | 82000302 | 4 | Уточняйте | |
| Шестерня коническая полуосей | 75201256 | 4 | 11 | Уточняйте |
| Шайба шестерни полуоси | 750201606 | 4 | 16 | Уточняйте |
| Шестерня планетарная дифференциала | 75201255 | 4 | 36 | Уточняйте |
| Шайба планетарной шестерни | 75201607 | 4 | 37 | Уточняйте |
| Крестовина дифференциала | 75200059 | 4 | 30 | Уточняйте |
| Подшипник полуосей 76.2х127х30.162 | 42687/42620 | 4 | 12 | Уточняйте |
| Гайка | 75200052 | 4 | 13 | Уточняйте |
| Подшипник 542607 (хвостовика) | GB28381 | 4 | 4 | Уточняйте |
| Подшипник 53.975х130.175х36.512 (хвостовика) | KHM911242/KHM911210 | 4 | 20 | Уточняйте |
| Втулка + прокладка | 75201889A | 4 | 19 | Уточняйте |
| Прокладка регулировочная | 75200036 | 4 | 21 | Уточняйте |
| Подшипник 7310 | GB297-84 | 4 | 17 | Уточняйте |
| Сальник хвостовика FB65x90x10 | GB9877.1-88 | 4 | 24 | Уточняйте |
| Пыльник | 75200046 | 4 | 26 | Уточняйте |
| Фланец | 82000404 | 4 | 27 | Уточняйте |
| Дифференциал в сборе | 82214207/75201916 | Уточняйте | ||
| Запчасти тормозной системы XCMG ZL-30G | ||||
| Суппорт тормозной XCMG ZL-30G | 75700432A-1 | 6 | 1 | Уточняйте |
| Колодка тормозная XCMG ZL-30G | 75700432A-1 | 6 | Уточняйте | |
| Диск тормозной XCMG ZL-30G | 72006560B | 6 | 11 | Уточняйте |
| Ремкомплект тормозного суппорта | Уточняйте | |||
| Поршень тормозного суппорта | 6 | 7 | Уточняйте | |
| Клапан тормозной | XM-60C-3514010 | 38 | 21 | Уточняйте |
| Цилиндр тормозной главный с пневмокамерой XCMG | XM-60C | 39 | 12 | Уточняйте |
| Колодка ручного тормоза | ZL20-038104 | 18 | 17 | Уточняйте |
| Масловодоотделитель Sh480A | Sh480A-3511010 | 38 | 24 | Уточняйте |
| Цилиндр ручного тормоза | ZL50E.9.7 | 40 | 16 | Уточняйте |
| Запчасти топливного бака XCMG ZL-30G | ||||
| Фильтр заливной горловины | ZL40(X).1.3.5A | 2 | 2 | Уточняйте |
| Фильтр топливный бака | ZL40.1.3.3A | 2 | 21 | Уточняйте |
| Запчасти гидробака XCMG ZL-30G | ||||
| Фильтр гидравлический XGHL4-560х10 | Уточняйте | |||
| Фильтр гидравлический XGXL2-800х10 | Уточняйте | |||
| Запчасти поворотной системы XCMG ZL-30G | ||||
| Подшипник поворотного цилиндра XCMG ZL-30G | GE40Es | 29 | 3 | Уточняйте |
| Сальник поворотного цилиндра XCMG ZL-30G | Z3.9.1-9 | 29 | 1 | Уточняйте |
| Кольцо стопорное подшипника XCMG ZL-30G | GB893.1-86 | 29 | 2 | Уточняйте |
| Палец поворотного цилиндра XCMG ZL-30G | Z3G.8.8 | 27 | 27 | Уточняйте |
| Насос дозатор (гидроусилитель) BZZ1-400 XCMG ZL-30G | BZZ1-400 | Уточняйте | ||
| Насос поворотной системы CBN-E550 XCMG ZL-30G | 5000031 | 28 | 27 | Уточняйте |
| Запчасти рамы XCMG ZL-30G | ||||
| Шарнирное соединение полурам XCMG ZL-30G | ||||
| Палец сочленения полурам (нижний) XCMG ZL-30G | Z3G.8.5 | 27 | 38 | Уточняйте |
| Палец сочленения полурам (верхний) XCMG ZL-30G | Z3G.8.4 | 27 | 43 | Уточняйте |
| Кольцо уплотнительное нижнего пальца сочленения 80x5,7 XCMG ZL-30G | GB1235-76 | 27 | 37 | Уточняйте |
| Кольцо уплотнительное верхнего пальца сочленения 70x5,7 XCMG ZL-30G | GB1235-76 | 27 | 42 | Уточняйте |
| Подшипник сочленения GE60ES XCMG ZL-30G | GB304.5-81 | 27 | 34 | Уточняйте |
| Втулка нижнего соединения | Z3G.8-5 | 27 | 32 | Уточняйте |
| Передняя полурама XCMG ZL-30G | ||||
| Палец стрела/рама XCMG ZL-30G | Z3.8.9 | 26 | 3 | Уточняйте |
| Втулка стрела/рама XCMG ZL-30G | Z3.11-3 | 37 | 1 | Уточняйте |
| Палец подъемного цилиндра XCMG ZL-30G | Z3.8.4 | 26 | 10 | Уточняйте |
| Палец цилиндра ковша XCMG ZL-30G | Z3G.8.10 | 26 | 20 | Уточняйте |
| Задняя полурама XCMG ZL-30G | Уточняйте | |||
| Палец задней тележки XCMG ZL-30G | Z3.8.5 | 27 | 15 | Уточняйте |
| Втулка задней тележки XCMG ZL-30G | Z3.8-2 | 27 | 12 | Уточняйте |
| Запчасти рабочей аппаратуры XCMG ZL-30G | ||||
| Сбор ковша XCMG ZL-30G | ||||
| Палец ковша XCMG ZL-30G | Z3G.11.5 | 37 | 14 | Уточняйте |
| Втулка пальца ковша XCMG ZL-30G | Z3G.11-1 | 37 | 13 | Уточняйте |
| Сальник пальца ковша B60x80x12 XCMG ZL-30G | GB9877.1-88 | 37 | 12 | Уточняйте |
| Кольцо уплотнительное пальца ковша XCMG ZL-30G | Z3G.11-2 | 37 | 11 | Уточняйте |
| Зуб ковша XCMG ZL-30G | Z3.11.1-1 | 37 | 19 | Уточняйте |
| Зуб ковша боковой | Z3G.11.3-1 | 37 | 20 | Уточняйте |
| Насос гидравлический CBGj2100 рабочей аппартатуры | CBGj2100 | 31 | 32 | Уточняйте |
| Механизм подъема и опрокидываения ковша XCMG ZL-30G | ||||
| Палец коромысла | Z3.11.4 | 37 | 3 | Уточняйте |
| Втулка коромысла | Z3.11-2 | 37 | 4 | Уточняйте |
| Палец штока подъемного цилиндра | Z3.11.6 | 37 | 22 | Уточняйте |
| Подшипник штока цилиндра ковша | GE60Es | Уточняйте | ||
| Втулка штока цилиндра ковша | Z3.11.1-10 | 34 | 11 | Уточняйте |
| Гидрораспределитель рабочей аппартуры | DF25B2 | 31 | 22 | Уточняйте |
| Запчасти кабины XCMG ZL-30G | ||||
| Фара передняя правая XCMG ZL-30G | Уточняйте | |||
| Фара передняя левая XCMG ZL-30G | Уточняйте | |||
| Фонарь задний правый XCMG ZL-30G | Уточняйте | |||
| Фонарь задний левый XCMG ZL-30G | Уточняйте | |||
| Педаль акселератора | XZ1129001 | 1 | 31 | Уточняйте |
| Двигатель XCMG ZL-30G | ||||
| Радиатор | ZL30G-1 | 1 | 20 | Уточняйте |
indetal.ru
Добавить комментарий
