Ростсельмаш. BUHLER VERSATILE Трактор модели 2375. Руководство

Габаритная ширина

Габаритная ширина трактора будет определена выбранным размером шины. Одинарная, двойная или
тройная конфигурация шины также повлияют на ширину машины. В следующей таблице приведены
габаритные значения ширины по размеру шины, конфигурации и моделям трактора. Ширина выходит
за пределы наружной шины на внешнюю сторону наружной шины.

Размер шины

Конфигурация

Габаритная ширина

2375

24,5 R32 R1 радиал.

Одинарн. – Стяжная тяга

2456 мм Полож. вылет колеса

2659 мм Отриц. вылет колеса

30,5 R32 R1

Одинарн. – Стяжная тяга

2621 мм Полож. вылет колеса

2824 мм Отриц. вылет колеса

30,5 R32 R2

Одинарн. – Стяжная тяга

2602 мм Полож. вылет колеса

2805 мм Отриц. вылет колеса

20,8 R38 R1W

Одинарн. – Барабан

2368 мм Полож. вылет колеса

2571 мм Отриц. вылет колеса

700/65 R38 спец.

Одинарн. – Барабан

Н/Д

710/70 R38 R1 радиал.

Одинарн. – Барабан

2628 мм Полож. вылет колеса

710/70 R38 R1W радиал.

Одинарн. – Барабан

2628 мм Полож. вылет колеса

750/65 R38 спец.

Одинарн. – Барабан

2667 мм Полож. вылет колеса

850/60 R38 спец.

Одинарн. – Барабан

2908 мм Полож. вылет колеса

20,8 R42 R1W радиал.

Одинарн. – Барабан

2368 мм Полож. вылет колеса

2571 мм Отриц. вылет колеса

20,8 R38 R1W радиал.

Двойн. – Барабан

3825 мм

700/65 R38 спец.

Двойн. – Барабан

4625 мм

710/70 R38 R1 радиал.

Двойн. – Барабан

4636 мм

710/70 R38 R1W радиал.

Двойн. – Барабан

4636 мм

750/65 R38 спец.

Двойн. – Барабан

4675 мм

850/60 R38 спец.

Двойн. – Барабан

5075 мм

20,8 R42 R1

Двойн. – Барабан

3819 мм

20,8 R42 R1W радиал.

Двойн. – Барабан

3814 мм

520/85 R42 R1W радиал.

Двойн. – Барабан

3846 мм

900/50 R42 R1W радиал.

Двойн. – Барабан

4486 мм

20.8 R42 R2 радиал.

Двойн. – Барабан

3805 мм

18,4 R46 R1 радиал.

Двойн. – Барабан

3651 мм

18,4 R38 R1

Двойн. – Барабан для пропашных

культур

3532 мм

18,4 R38 R1 радиал.

Двойн. – Барабан для пропашных

культур

3528 мм

18,4 R42 R1

Двойн. – Барабан для пропашных

культур

3526 мм

18,4 R42 R1 радиал.

Двойн. – Барабан для пропашных

культур

3529 мм

18,4 R46 R1 радиал.

Двойн. – Барабан для пропашных

культур

3526 мм

520/85 R42 R1W радиал.

Тройн. – Барабан

5296 мм

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Технические характеристики

7-4

2375 10/2016

zinref.ru

Трактора Versatile (Версатайл) — модели их характеристики

Трактора известной во всем мире компании Buhler Versatile успешно сочетают в себе отличное качество сборки, высокую мощность, экономичность и выносливость. Каждая модель комплектуется производительной многофункциональной гидравлической системой. Это позволяет устанавливать на сельхозмашины канадского бренда широкий спектр навесного оборудования и активно использовать их не только в аграрной сфере, но и в строительной, рудодобывающей и коммунальной промышленности.

Трактор Versatile 2375 – особенности агрегата

Сельхозмашины в этой заводской комплектации предварительно оснащены выносливыми моторами марки Cummins линейки QSM 11.11. Двигатель выделяется рядным расположением стальных цилиндров, наличием электронного регулируемого впрыска горючего, а также штатным интеркулером. Несмотря на и без того высокую мощность ДВС, запас крутящего момента в нем составляет 50%.

За непрерывную связь мотора с колесами в комплектации трактора Buhler Versatile отвечает трансмиссия механического типа, разработанная по системе Quadshift III. Благодаря этой компоновке ходовая часть сельхозмашины работает по принципу 12×4. Трансмиссия агрегата функционирует в 3-х скоростных диапазонах – по 4 передачи в каждом из них.

В числе дополнительных опций тракторов в этом оснащении выделяется бортовой усиленный редуктор, связующий двигатель с тяговым брусом. Это значительно увеличивает тяговые параметры трактора. Встроенные планетарные ступицы агрегата крепятся к увеличенным подшипникам. Они, в свою очередь, зафиксированы на балке моста, который поддается самой высокой нагрузке.

Параметры этого производительного трактора Buhler Versatile включают:

• мощность – 380 л. с.;
• эксплуатационная емкость штатных топливных резервуаров – 871 л;
• объем гидравлического бака – 75,7 л:
• колесная база – 3,54 м;
• вес без навесного оборудования – 11,69 т.

В оснащение модели входит штатная гидросистема HydraFlow, обеспечивающая постоянное давление в пределах 200 бар и интенсивный бесперебойный поток жидкости в объеме до 170 л/мин. Опциональная максимальная грузоподъемность 3-точечного навесного механизма сельхозмашины составляет 5,9 т.

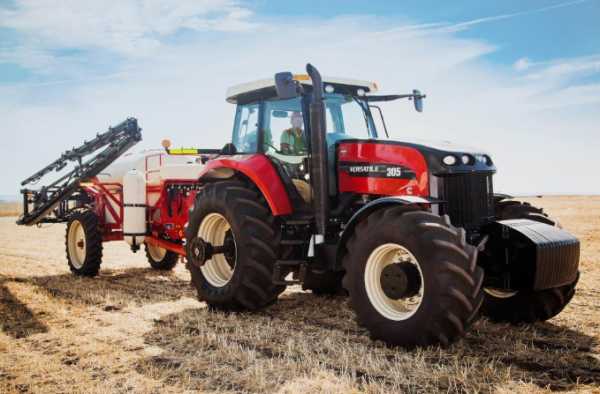

Трактор Versatile 305 – возможности модели

Эта сельхозмашина входит в перечень моделей семейства Row Crop, предназначенных для выполнения различных задач в аграрном секторе, строительстве, лесозаготовительной промышленности.

Агрегат комплектуется долговечным мотором Cummins QSC 8,3 с рядным расположением 6 металлических цилиндров. Двигатель дополнен производительным турбонаддувом, системой промежуточного активного охлаждения, а также встроенной электронной регулируемой системой впрыска дизельного топлива.

В фирменном оснащении агрегат оборудован полностью автоматизированной трансмиссией, оснащенной сервомеханизмом с технологией Powershift. Механизм работает в широком диапазоне передач, позволяя трактору передвигаться на любой из 16 передних и 9 задних встроенных скоростей.

В число основных параметров этой модели Buhler Versatile входят:

• мощность – 305 л. с.;
• эксплуатационная емкость штатных топливных резервуаров – 780 л;
• объем гидравлического бака – 62 л;
• колесная база – 3,1 м;
• вес без навесного оборудования – 10,2 т.

В штатное оснащение трактора входят 3-точеный механизм навески и ВОМ, которые позволяют устанавливать на агрегат сеялку, косилку, опрыскиватель и другие виды активного навесного оборудования.

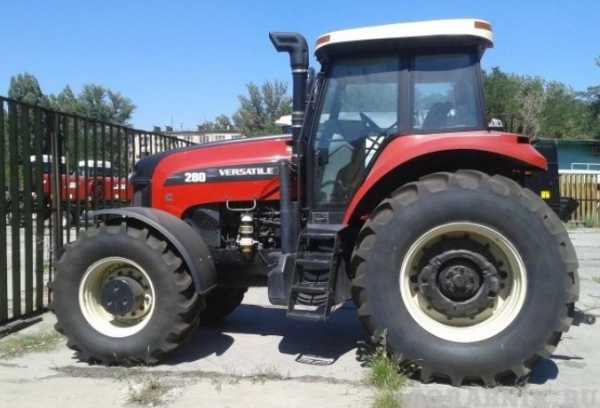

Трактор Версатайл 280 – комплектация сельхозмашины

Заводское оснащение этого трактора канадского бренда представлено дизельным 6-цилиндровым усиленным двигателем компании Cummins QSC 8.3. Он дополнен промежуточной заводской системой охлаждения, работающей по принципу «воздух-воздух».

За стабильную связь штатного мотора с колесами трактор Buhler Versatile в заводском устройстве модели отвечает автоматическая трансмиссия, дополненная механизмом Powershift. КПП работает в диапазоне 16 передних и 9 задних передач, позволяя трактору передвигаться на скорости до 40 км/ч.

В фирменную комплектацию сельхозмашины включена инновационная электронная система, получающая питание от двух аккумуляторов и генератора.

Технические характеристики этой машины включают:

• мощность – 280 л. с.;
• эксплуатационная емкость штатных топливных резервуаров – 416 л;
• объем гидравлического бака – 140 л;
• колесная база – 3,07 м;
• вес без навесного оборудования – 9,7 т.

Трактор оснащен долговечным ВОМ, работающим на скорости 1000 об/мин. Это позволяет использовать агрегат для выполнения различных задач по сносу ветхих зданий, расчистке территории и строительству.

Трактор Buhler Versatile 535 – параметры агрегата

Эта инновационная сельхозмашина создана преимущественно для работы на крупных территориях с площадью от 2 Га. Трактор оснащен мощным производительным ДВС серии Cummins QSX 15 с номинальной скоростью вращения 1800 об/мин. Запас крутящего момента мотора составляет 35%. Для повышения производительности мотор дополнен фирменным турбонаддувом с промежуточным охлаждением типа «воздух-воздух».

Трансмиссия модели Buhler Versatile 535 представлена механической КПП Quadshift. Максимальная скорость движения при этом составляет не более 35 км/ч.

Параметры сельхозмашины включают:

• мощность – 535 л. с.;
• эксплуатационная емкость штатных топливных резервуаров – 1325 л;
• объем гидравлического бака – 113,6 л;
• колесная база – 3,93 м;
• вес без навесного оборудования – 24,26 т.

Трактор оснащен мощными пневматическими колесами с диаметром 710/70R42. На них установлены стандартные покрышки с глубоким агрессивным рисунком протектора для лучшей проходимости на бездорожье.

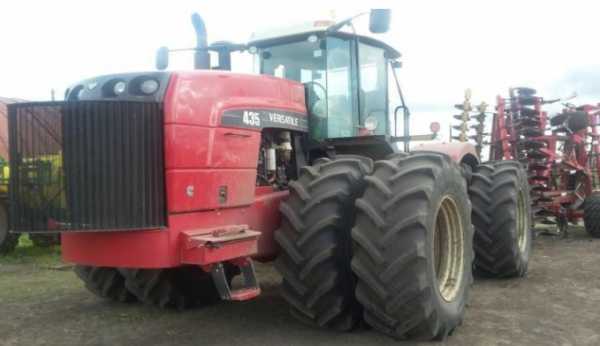

Трактор Бюлер Версатайл 435 – достоинства модели

Фирменная модель в этой комплектации выделяется высоким уровнем балансировки, хорошей стойкостью на бездорожье, а также сниженным циклом обслуживания и капитального ремонта. Агрегат оборудован выносливым двигателем марки Cummins QSX 15 с номинальной скоростью вращения 1800 об/мин. Двигатель выделяется внушительным литражом – порядка 15 л. Тем не менее, этот мотор входит в перечень самых экономичных современных ДВС.

Механическая трансмиссия сельхозмашины разработана по фирменной технологии Quadshift, переключаемой в диапазоне 12 передних и 4 задних скоростей. Максимальная скорость движения не загруженного трактора – 35 км/ч.

Для возможности установки на агрегат Buhler Versatile разных видов навесного оборудования в его фирменное оснащение включена гидравлическая система, оборудованная 4 клапанами и насосом, перекачивающим до 208 л жидкости в минуту.

Параметры этого трактора Buhler Versatile включают:

• мощность – 435 л. с.;
• эксплуатационная емкость штатных топливных резервуаров – 1325 л;
• объем гидравлического бака – 113,6 л;
• колесная база – 3,93 м;
• вес без навесного оборудования – 19,73 т.

Несмотря на солидные габариты, эта сельхозмашина выделяется повышенной маневренностью. Для полного разворота трактору требуется участок шириной 5 м.

Трактор Buhler Versatile 250 – описание сельхозмашины

Фирменная комплектация этой популярной модели канадского бренда состоит из мощного 6-цилиндрового двигателя марки Cummins QSC 8.3. Максимально допустимый крутящий момент мотора составляет 1125 Нм, а его запас – порядка 30%. Все 6 цилиндров ДВС обладают диаметром 114 мм, а ход поршня составляет 135 мм.

В комплектацию этой модели Buhler Versatile входит полностью автоматизированная трансмиссия, дополненная фирменным сервомеханизмом, разработанным по системе Powershift. Коробка передач агрегата работает в диапазоне 16 передних и 9 задних скоростей, что делает модель более маневренной по сравнению с аналогами.

Для бесперебойной работы бортовой электроники трактор оборудован 2 емкими аккумуляторами и генератором. Напряжение сети составляет 12 В.

В число параметров этой модели Buhler Versatile входят:

• мощность – 250 л. с.;
• эксплуатационная емкость штатных топливных резервуаров – 416 л;
• объем гидравлического бака – 149 л;
• колесная база – 3,07 м;
• вес без навесного оборудования – 11,69 т.

В штатное оснащение сельхозмашины входит производительная заводская гидравлическая система. Ее работа основана на перекачивании жидкости в количестве 117 л/мин. Это позволяет устанавливать на трактор разные виды активного и пассивного навесного оборудования, общий вес которого вместе с грузом не должен превышать 5,67 т.

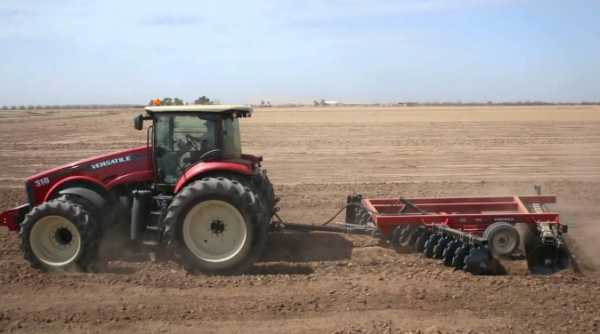

Трактор Бюлер Версатайл 310 – преимущества агрегата

Эта популярная модель оснащена инновационным двигателем серии Cummins QSL 9L. Мотор соответствует международным стандартам Tier 4, чего удалось достичь благодаря использованию производителем качественных сажевых фильтров и системы, рециркулирующей переработанные газы.

Для связи мотора с колесами агрегат Buhler Versatile комплектуется трансмиссией, в основу которой вложена КПП, работающая в диапазоне 16 передних и 9 задних скоростей. Механизм функционирует на основе закаленных шестерней с крупными косыми зубьями. Шестерни расположена на подшипниках роликового типа – это обеспечивает тихую бесперебойную работу механизма даже под действием высоких нагрузок.

В фирменное оснащение сельхозмашины входит заводская гидравлическая система с закрытым центром. При отсутствии требуемого давления рабочей жидкости система автоматически переходит в режим экономного потребления. Это приводит к повышению мощности на тяговом крюке.

В число параметров этого трактора Buhler Versatile входят:

• мощность – 310 л. с.;
• эксплуатационная емкость штатных топливных резервуаров – 644 л;
• объем гидравлического бака – 163 л;
• колесная база – 3,16 м;
• вес без навесного оборудования – 14,87 т.

Для удобной эксплуатации этого трактора в нем предусмотрена просторная кабина с регулируемым водительским сиденьем, бардачком, информативной приборной панелью, а также штатными системами вентиляции и отопления воздуха.

pro-motobloky.ru

Трактора Buhler Versatile (Бюлер Версатайл) — модели, характеристики | Тракторы сельскохозяйственные

Технические характеристики трактора Versatile (Версатайл) 2375

оглавление

• Сфера применения
• Преимущества и недостатки Версатайл 2375
• Характеристики и особенности
• Двигатель
• Конструкция
• Особенности топливной системы
• Гидравлика
• Ходовая часть
• Коробка передач

Универсальный трактор Версатайл 2375 – разработка известной компании Versatile, специализирующейся на производстве подобного оборудования. Техника этой марки на рынке России с 2008 года, ранее она поставлялась под брендом Buhler. Но с недавнего времени налажен серийный выпуск на базе «Ростсельмаш» в количестве 500 единиц в год.

Сфера применения

Универсальный трактор Версатайл 2375 с кабиной внутри предназначен для эксплуатации в следующих условиях:

• поля большой площади;
• уход за сельскохозяйственными культурами;
• обработка почв при помощи различных технологий;
• посевные работы;
• вывоз урожая.

Производительность техники равна 200 Га, при этом оборудование способно заменить несколько единиц обычных колесных тракторов, то есть обладает более высокой производительностью.

Продуманная схема конструкции и узлов делает эксплуатацию этой модели более выгодной, чем у других сельскохозяйственных машин. При этом обслуживание трактора простое и очень удобное, все точки смазки доступны при помощи быстросъемных щитков. Также имеются специальные смотровые глазки, решетка, открывающая доступ для дозаправки и быстрой очистки радиатора.

Тракторы серии 2000 (335-375 л.с.)

Тракторы компании Ростсельмаш RSM 2375 оснащены двигателями серии QSM 11. 11 литровый с рядным расположением цилиндров, с турбоннадувом, интеркулером и электронным впрыском топлива, адаптированные к работе с 50% запасом крутящего момента. Всегда обеспечен надежный запуск в любую погоду и не имеющий себе равного ресурс при работе в тяжелых условиях.

Механическая трансмиссия Quadshift® III 12×4 входит в стандартную комплектацию. Идеальный баланс с мощностными и тяговыми параметрами двигателя. Трансмиссия оснащена 3 диапазонами скоростей. Каждый диапазон имеет 4 синхронизированные передачи.Передаточные отношения скоростей подобраны таким образом, чтобы обеспечить максимальную производительность, передачи с рабочими скоростями от 4,8 до 13 км/ч расположены в одном диапазоне.

ВЕДУЩИЕ МОСТЫ Все тракторы компании Ростсельмаш RSM 2375 оснащены усиленными бортовыми редукторами, которые передают, в конечном счете, всю мощность на тяговый брус, повышая тягово-сцепные свойства трактора. Ступицы планетарного механизма подвешены на подшипниках большого диаметра, прикрепленных прямо к балке моста, на которую приходится основная нагрузка.Данная конструкция позволяет значительно сократить время обслуживания и повышает ресурс мостов.

Гидравлическая система HydraFlow®Управляемая реакцией нагрузки (Closed Center Load Sensing Hydraulic System), обеспечивает стабильную работу навесного оборудования, создавая необходимое давление 200 бар и поток до 170 л/мин.Рычаги управления гидравлической системой имеют удобное и интуитивно понятное расположение. В стандартную комплектацию входят четыре клапана гидрораспределителя, управляемых дистанционно, и высокопоточные муфты 3/4″, а также линия обратного слива без давления. Клапаны имеют четыре рабочих режима: подъем, опускание, нейтральное положение, плавающий режим. Тяговый брусУсиленный тяговый брус 4-го класса и двухдюймовый палец (51 мм) сцепного устройства входят в стандартную комплектацию тракторов. Предохранительный шплинт удерживает палец в отверстии. Заднее навесное устройство (опция)Заднее трехточечное навесное устройство САТ IVN грузоподъемностью 5900 кг.Как опция может устанавливаться рамка Quick-Hitch, облегчающая агрегатируемость с навесными и полунавесными орудиями. ВОМНезависимый вал отбора мощности, как опциональное оборудование, приводится в действие многодисковым сцеплением, обеспечивая мягкий старт подсоединенным орудиям. Никогда не подведет несмотря на сложность выполняемых операций. ВОМ 1000 об/мин с валом 45 мм, 20 шлицов подойдет для выполнения операции любой сложности.

В период полевых работ дорога каждая минута, поэтому тракторы производства Ростсельмаш RSM 2375 спроектированы так, чтобы ежесменное техническое обслуживание занимало как можно меньше сил и времени.Все точки смазки доступны с уровня земли. В большинстве емкостей где есть жидкости встроены визиры, что позволяют быстро проверить уровень масла в гидравлической системе, дифференциале и трансмиссии, что гарантирует своевременное обслуживание и эффективную работу техники. Блок радиаторов имеет легкий доступ и открывается наружу. Такой прием использован для максимального комфорта оператора во время проведения ежесменного обслуживания для минимальных затрат времени на осмотр и очистку блока радиаторов охлаждения. Воздушный фильтр мощного и надежного двигателя удобно расположен для периодического обслуживания, своевременность которого позволяет предотвратить быстрый износ двигателя в тяжелых условиях работы.

* С условиями использования сайта Вы можете ознакомиться на странице правовых аспектов.* * Информация, опубликованная на сайте, носит исключительно информационный характер, не является публичной офертой.

Название: Тракторы серии 2000 (335-375 л.с.)

Формат: pdf

Загрузить (1.99МБ)

Название: Тракторы серии 2000 (335-375 л.с.)

Формат: pdf

Загрузить (1.59МБ)

Название: Возможное агрегатирование тракторов Versatile с различными орудиями

Формат: pdf

Загрузить (444.29КБ)

Источник:

Каталог техники Ростсельмаш -Тракторы VERSATILE -Buhler VERSATILE 2000 (335-375 л.с.)

Качество сельскохозяйственной техники Buhler известно на весь мир исключительно с положительной стороны. Трактора Компании Buhler за немалую историю своего присутствия на мировом рынке получили широкую признательность не только на родине, но и в США, России, Украине, Австралии, Канаде и Казахстане, других странах бывшего советского союза.

Тракторы серии 2000 Компании Buhler, в том числе и трактор buhler versatile 2375, обязаны своей популярностью простоте и высокой надежности собственной конструкции, основанной на базе шарнирно сочлененной рамы.

Экономичность, мощность и высокая надежность двигателей CUMMINS, которыми оснащены тракторы Buhler 2000-ой серии, оправдана и подтверждена миллионами потребителей из разных уголков планеты. Кроме того, эти американские двигатели одни из немногих, способных при высоких мощностях и объемах отвечать экологическим стандартам EURO.

А это еще одни большой плюс технике Buhler, так как во многих странах за безопасностью и сохранностью экологии следят очень зорко.

Трактор buhler versatile 2375, как и все трактора серии 2000, предлагает широкий обзор во время управления техникой.

Комфортабельность кабины, наличие кондиционера, легкочитаемые цифровые приборы на модернизированном щитке приборов, пневмоподвеска кресла, устраняющая вибрацию и тряску со время работы, удобная широкая лестница с поручнями и антискользящим покрытием ступеней – все это делает технику Buhler законодателем новых стандартов в области сельхозтехники и неизменным лидером в сфере повышения качества выпускаемого оборудования.

Трактор buhler versatile 2375 считается одним из редчайших примеров оптимального соотношения производительности и стоимости. Высокий эксплуатационный ресурс техники, простота в обслуживании, исполнение всех требований потребителя, минимум затрат на расходы при эксплуатации делают трактора Buhler 2000-ой серии одной из самых универсальных и желанных сельскохозяйственных видов техники.

Технические характеристики трактора buhler versatile 2375

Модель23352375

Дизельный двигатель Cummins®	QSM11, 6-ц с турбонаддувом и последовательным охлаждением, с функцией круиз-контроля
Максимальная мощность, кВт (эффективная мощность при 2100 об/мин, л.с.)	250 (335)	280 (375)
Рабочий объем двигателя, л	10.8	10.8
Топливная система/система впуска	электронная подача топлива/охлаждение надувочного воздуха, двойной воздушный фильтр
Трансмиссия 12×4 Quadshift®III	механическая, 12 передач для движения вперед; 4 — назад, 3 диапазона с 4 синхронизированными передачами в каждом
Трансмиссия 12×2 Powershift®	автомат, 12 передач для движения вперед; 2 — назад, электронный клапан включения сцепления (опция)
Тип гидравлической системы	Closed Center Load Sensing (с датчиками нагрузки): со стравливанием жидкости при максимальной нагрузке 200 Бар (2900 psi), с 4 контролируемыми из кабины гидропроводами
Скорость потока гидравлической жидкости при номинальной скорости двигателя	170 л/мин
Мосты Versatile	с бортовыми планетарными передачами и дифференциалами EATON
Усиленные мосты	опция	опция
Палец сцепного устройства	51 мм (2дюйма)	51 мм (2дюйма)
Серьга тягового бруса	со шкворнем
ВОМ (опция)	1000 об/мин; диаметр выходного шлицевого вала 44.5 мм (1.75 дюйма), 20 зубцов; многодисковое мокрое сцепление с тормозом
3-х точечная навеска (опция)	Категория IVN трансформируемая в категорию III. Стандартная грузоподъемность 5900 кг
Аккумуляторы	3 необслуживаемых аккумулятора, 950CCA
Генератор	12В — 130 А
Осветительные приборы	2 фары дальнего света, 2 рабочих фары на решетке радиатора, 2 рабочих фары на передних крыльях, 4 рабочих фары на задних крыльях
Зеркала	Зеркало заднего вида внутри кабины расположены на боковой стойке кабины (зеркала Deluxe — опция)
Общий вес трактора в базовой комплектации*	11690 кг	11690 кг
Заправочные емкости
Два топливных бака (эксплуатационная вместимость)	925 (871) л
Картер двигателя с фильтром	36.7 л
Система охлаждения	55 л	59 л
Гидравлический бак	75.7 л
Коробка Quadshift®, трансмиссия без ВОМ	37.9 л
Коробка Powershift®, трансмиссия без ВОМ	47.4 л
Планетарный механизм моста, стандартный на каждом мосте	42 л
Планетарный механизм моста, усиленный на каждом мосте	51 л
Система кондиционера	2.3 + 0.1 кг / объем хладагента в системе: 307.5мл
Стеклоомыватель	3.3 л

Где купить трактор buhler versatile 2375

Если Вы желаете купить трактор buhler versatile 2375, можете рассчитывать на высококачественное обслуживание в Компании «Дизель-Арсенал-Авто». Техника, которую мы предлагаем нашим покупателям, прошла тщательную проверку специалистов, полностью подготовлена к продаже, а также готова к агрегатированию с различными навесными и прицепными устройствами.

Источник:

spectechzone.com

Ростсельмаш. BUHLER VERSATILE Трактор модели 2375. Руководство

A. Сухой вес трактора

Предполагается, что сухой вес трактора включает механическую коробку передач 12 x 4 Quad Shift III,
без шин и ободов колеса, стандартного сцепного устройства, без топлива в топливных баках, без опе-
ратора, без специально добавленного оборудования и без балласта (сухого или жидкого).

Размер шины

2375

Вес передней оси

5923,6 кг (13059 фунтов)

Вес задней оси

2624,1 кг (5785 фунтов)

A. Общий сухой вес трактора

8547,6 кг (18844 фунтов)

B. Вес колес

В следующей таблице приведены значения веса шины, трубы, обода колеса и прокладки (для двой-
ной тяги) по размеру шины и конфигурации колес. Компания Versatile предлагает на выбор шины ком-
паний Goodyear, Trelleborg, Firestone и Titan. Таблица основана на среднем весе шины торговой марки,
предложенной для определенного размера шин. Указанные значения веса приведены для передней
и задней осей и общего веса по конфигурации.

Размер шины

Конфигурация

Передняя ось

кг

Задняя ось

кг

Общий вес колес

кг

20,8 R38 R1W радиал.

Одинарн. – Барабан

654,5

654,5

1309,1

20,8 R42 R1W радиал.

Одинарн. – Барабан

720,9

720,9

1442,3

700/65 R38 R1 8 Послойн.

Одинарн. – Барабан

936,2

936,2

1872,5

710/70 R38 R1 радиал.

Одинарн. – Барабан

927,2

927,2

1854,3

710/70 R38 R1W радиал.

Одинарн. – Барабан

1012,7

1012,7

2025,5

750/65 R38 R1 8 Послойн.

Одинарн. – Барабан

1400,9

1400,9

2801,8

850/60 R38 R1 8 Послойн.

Одинарн. – Барабан

1670

1670

3340

20,8 R38 R1W радиал.

Двойн. – Барабан

1478,2

1478,2

2956,4

700/65 R38 R1 8 Послойн.

Двойн. – Барабан

2108,2

2108,2

4216,4

710/70 R38 R1 радиал.**

Двойн. – Барабан

2094,7

2094,7

4189,4

710/70 R38 R1W радиал.

Двойн. – Барабан

4894

4894

9788

750/65 R38 R1 8 Послойн.

Двойн. – Барабан

2620

2620

5240

850/60 R38 R1 8 Послойн.

Двойн. – Барабан

2997,3

2997,3

5994,4

20,8 R42 R1 радиал.

Двойн. – Барабан

1521,4

1521,4

3043,8

20,8 R42 R1 радиал.**

Двойн. – Барабан

1605,3

1605,3

3210,6

20,8 R42 R1W радиал.

Двойн. – Барабан

1630,5

1630,5

3260,9

20,8 R42 R2 радиал.

Двойн. – Барабан

1775,5

1775,5

3551,0

520/85 R42 R1W радиал.

Двойн. – Барабан

1651

1651

3302

900/50 R42 R1W радиал.

Двойн. – Барабан

2926

2926

5851

18,4 R46 R1 радиал.***

Двойн. – Барабан

1586,2

1586,2

3172,5

18,4 R38 R1 6 Послойн.

Двойн. – Барабан для про-

пашных культур

1136,3

1136,3

2272,5

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Технические характеристики

7-8

2375 10/2016

В следующей таблице приведены значения веса шины, трубы, обода колеса и прокладки (для двойной
тяги) по размеру шины и конфигурации колес. Компания Versatile предлагает на выбор шины компа-
ний Goodyear, Trelleborg, Firestone и Titan. Таблица основана на среднем весе шины торговой марки,
предложенной для определенного размера шин. Указанные значения веса приведены для передней
и задней осей и общего веса по конфигурации.

Размер шины

Конфигурация

Передняя ось

кг

Задняя ось

кг

Общий вес колес

кг

18,4 R38 R1 радиал.*

Двойн. – Барабан для

пропашных культур

1294,6

1294,6

2589,1

18,4 R42 R1 8 Послойн.

Двойн. – Барабан для

пропашных культур

1279,2

1279,2

2558,8

18,4 R42 R1 радиал.**

Двойн. – Барабан для

пропашных культур

1425,7

1425,7

2851,3

18,4 R46 R1 радиал.***

Двойн. – Барабан для

пропашных культур

1624,3

1624,3

3248,7

20,8 R42 R1 10 Послойн.

Тройн. – Барабан

2512,0

2512,0

5024,1

20,8 R42 R1 радиал.**

Тройн. – Барабан

2638,1

2638,1

5276,2

20,8 R42 R2 радиал.**

Тройн. – Барабан

2893,6

2893,6

5787,3

520/85 R42 R1W радиал.

Тройн. – Барабан

2703

2703

5407

18,4 R46 R1 радиал.

Тройн. – Барабан

2665

2665

5330

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Технические характеристики

7-9

2375 10/2016

zinref.ru

Ростсельмаш. BUHLER VERSATILE Трактор модели 2375. Руководство

Механизм отбора мощности (дополнительно)

Компонент

2375

Число оборотов двигателя при

1060 об/мин механизма отбора

мощности

2100

Диаметр вала – мм

44,5 мм

Количество пазов

20

Подшипник приводного вала

Постоянное уплотнение (смазка не требуется)

Муфта механизма отбора мощ-

ности

Электрогидравлическая, многодисковая мокрая

муфта

Тормоз механизма отбора мощ-

ности

Интегральный гидравлический тормоз

Гидравлическая система

Тип системы

Система обнаружения нагрузки с закрытым центром

Номинальное давление
   Высокое (холостой ход)
   Низкое (холостой ход)

196,5-199,9 бар)
20,7-22,4 бар

Расход при номинальном числе оборотов

двигателя в минуту

2375-170 л/мин

Насосы (стандартный расход)

              (вариант максимального расхода)

Поршень с объемным регулированием с дополнительным расходом от шесте-
ренного насоса постоянного рабочего объема по запросу

Всасывающий фильтр

100-ячеечный фильтр

Основной фильтр

10-микронный с 3,4 кПа с предохранительным перепускным клапаном

Клапан дистанционного управления

4-секционный (5-секционный с трехточечной сцепкой)

Давление фиксатора

175 бар, заводская установка

Контроль расхода

Индивидуальная регулировка в кабине

Соединительные муфты
    Количество
    Тип

4 набора
Безрычажные, быстроразъемные

Тормозная система

Тип

Одиночный сухой диск сцепления

Диаметр диска

508 мм

Толщина диска

19 мм

Рабочий тормоз

Педаль с гидравлическим приводом

Стояночный тормоз

Механического действия с тросовым приводом

Суппорт

Одиночный с двойными колодками

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Технические характеристики

7-16

2375 10/2016

Трехточечная сцепка (дополнительно)

Проводка

Категория IV N / III

Максимальная грузоподъемность при 610 мм

за нижними проводками

5897 кг

Цилиндр
    Диаметр
    Ход

104,6 мм
330,2 мм

Сцепное устройство

Трехпозиционное поворотное дышло

Максимальный сдвиг сцепного устройства

214 мм

Сцепное устройство

Стержень сцепного устройства —

Стандарт.

2375-38 мм

Класс 4 – 51 мм, вариант

Тип

Неразъемный, 5-позиционный с заменяемыми изношенными колодками
(трехточечная сцепка – трехпозиционный)

Серьга

С болтом и предохранительной защелкой
Приболченная нижняя часть понижает точку прицепа 90 мм

Горловина серьги

90 мм

Высота до верхней части сцепного

устройства

от 419 мм до 522 мм (в зависимости от размера шины)

Максимальное смещение

366 мм

Система рулевого управления

Насос

Шестеренчатый насос с открытым центром

Максимальной давление

17,2 бар

Расход при номинальном числе

оборотов двигателя в минуту

2375-102 л/мин

Диаметр цилиндра

89 мм

Ход цилиндра

419 мм

Максимальный угол сочленения (без

блоков)

42º

Колонка рулевого управления

    Наклон

    Телескоп

45º

100 мм

Рулевое колесо

    Диаметр

    Вращающее усилие (холостые

обороты двигателя)

406 мм

1,7 Нм

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Технические характеристики

7-17

2375 10/2016

zinref.ru

Ростсельмаш. BUHLER VERSATILE Трактор модели 2375. Руководство

Владельцу

В Руководстве описывается порядок эксплуатации, настройки и технического обслуживания тракто-
ров.  Вы  приобрели  надежную  машину.  Благодаря  правильному  обслуживанию  и  эксплуатации  наш
трактор будет служить вам долгие годы с неизменно хорошей производительностью.

Данный  символ  используется  в  Руководстве  вместе  с  предупреждающими  словами  «ОПАСНО» (DANGER),

«ВНИМАНИЕ» (WARNING) или «ОСТОРОЖНО» (CAUTION) и указывает на наличие опасностей, связанных с

возможными  травмами.  Если  вы  столкнулись  с  одним  из  данных  символов,  прочтите  сопроводительную  над-

пись  и  действуйте  в  соответствии  с  инструкцией.  Для  большей  наглядности  при  демонстрации  особенностей

конструкции или проведении регулировки на иллюстрациях, представленных в данном Руководстве, конструк-

ционная  защита  трактора  открыта  или  демонтирована.  Перед  запуском  машины  закройте  или  замените  все

защитные экраны.

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ИЗДЕЛИЯ ОПЕРАТОР ДОЛЖЕН ОЗНАКОМИТЬСЯ С ДАННЫМ

РУКОВОДСТВОМ. РУКОВОДСТВО ДОЛЖНО ХРАНИТЬСЯ В ПРЕДЕЛАХ ДОСТУПА ОПЕРАТОРА.
Трактор  разработан  для  выполнения  сельскохозяйственных  работ  с  применением  прицепного  обо-

рудования при номинальной скорости от 7,2 км/ч и более. Оптимальная балластировка, создающая

одинаковую тягу как на передней, так и на задней оси при нагрузках от умеренных до значительных,

улучшает технические характеристики трактора и увеличивает срок его службы. Специалисты сервис-

ного центра компании-дилера, прошедшие обучение на производстве, с удовольствием помогут вам в

решении любых вопросов, возникающих при работе с данным оборудованием.
В  случае  отсутствия  необходимой  информации  по  техническому  обслуживанию  двигателя  в  дан-

ном Руководстве следуйте инструкциям, представленным в Руководстве по эксплуатации двигателя

Cummins. Перед вводом трактора в эксплуатацию ознакомьтесь со всеми рабочими функциями и про-

цедурами, изложенными в данных руководствах.
Условия гарантии, распространяющиеся на трактор, представлены в форме Соглашения о гарантий-

ных обязательствах и об ограничении ответственности. Дилер передает одну копию Соглашения вла-

дельцу трактора, вторую копию (с подписью владельца) оставляет у себя.

Если после прочтения Соглашения у вас остались вопросы по условиям гарантии, обратитесь за разъ-

яснениями к дилеру.
Любые изменения в конструкцию и функции трактора допускается вносить только после консультации

с официальным дилером. По всем вопросам, связанным с изменением конструкции трактора, обра-

щайтесь к своему дилеру.
Ваша безопасность и безопасность третьих лиц зависит от соблюдения руководства по эксплуатации

трактора. Внимательно изучите правила техники безопасности.
Полный перечень проверок, проводимых дилером при поставке оборудования, см. в Отчете о постав-

ке в данном Руководстве. Первый экземпляр отчета о проведении обслуживания дилером остается у

владельца трактора (физически удаляется из Руководства), вторая копия принадлежит дилеру. Обе

копии заверяются подписями дилера и владельца трактора.
После 50 часов эксплуатации дилер проводит первое рекомендованное производителем обслужива-

ние. Данное Руководство передается дилеру вместе с трактором. Дилер заполняет соответствующий

контрольный лист (лист первого обслуживания после 50 часов эксплуатации). Стоимость смазочных

материалов, технических жидкостей, фильтров и иных компонентов, заменяемых в ходе стандартного

технического обслуживания, возмещается владельцем. Перед оправкой трактора к дилеру для про-

хождения обслуживания рекомендуется связаться с дилером и уточнить, какие еще расходы возлага-

ются на владельца.
Информация, содержащаяся в данном Руководстве, может разниться в зависимости от модели изде-

лия. Габариты и вес изделия указаны приблизительно, вид трактора на иллюстрациях не обязательно

соответствует стандартному состоянию агрегата. По всем вопросам, касающимся конкретного обору-

дования, обращайтесь к дилеру Ростсельмаш.

Усовершенствование

ООО «Комбайновый завод «Ростсельмаш» постоянно работает над усовершенствованием своей про-

дукции. Компания сохраняет за собой право вносить изменения и улучшения с учетом их целесообраз-

ности и практической применимости, при этом делая оговорку, что такие изменения и улучшения не

распространяются на ранее проданную технику.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Предисловие

i

2375 10/2016

zinref.ru

обзор тракторов рекордсменов компании Ростсельмаш

Международная агропромышленная выставка «АгроКомплекс-2019», прошедшая в столице Башкортостана в середине марта, собрала более 350 компаний-участников из России и зарубежья, которые представили аграриям республики современные достижения в области растениеводства, защиты растений, животноводства и ветеринарии, а также новинки сельхозтехники и оборудования. В частности, производитель сельскохозяйственной техники Ростсельмаш, в лице своего официального дилера в Республике Башкортостан – компании Акрос РБ, помимо уже всем известных моделей техники, презентовала ряд новинок, среди которых компактный зерноуборочный комбайн NOVA и трактор VERSATILE 340.

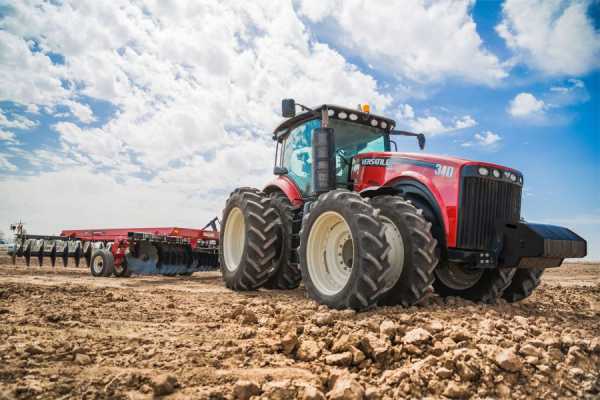

Трактор VERSATILE 340

Новинка компании Ростсельмаш – 340-сильный, полноприводный, универсальный пропашной трактор VERSATILE 340. Сегодня это самая тяговитая машина в своем классе: по результатам практических испытаний установлено что при агрегатировании с одинаковыми орудиями VERSATILE 340 может быть производительнее одноклассников в среднем на 30-35% при сопоставимом или меньшем расходе топлива. За час он способен обработать до 7,2 га.

Трактор комплектуется 9 литровым двигателем Cummins номинальной мощностью 340 л.с. (максимальная 370 л.с.) и автоматической трансмиссией Full PowerShift (18 скоростей вперед и 9 назад). Корректную работу с современными широкозахватными орудиями обеспечивает гидросистема производительностью 208 л/мин выдерживающая давление до 197 бар. Подключаемый передний мост с блокировкой дифференциала и возможность установки спаренных колес гарантирует выполнение работ даже в тяжелых условиях!

Различные электронные системы обеспечивают высокую производительность трактора и качество выполняемых работ. Например, системы Slip mode и Draft mode, автоматически регулируют уровень заглубления рабочих органов агрегата исходя из степени пробуксовки колес (Slip mode) и нагрузки на нижние рычаги трехточечной навески (Draft mode). Уже в базовой комплектации предусмотрена возможность установки системы автовождения любого производителя.

VERSATILE 340 легок как в управлении так и в обслуживании. Комфортабельная двухместная герметизированная кабина с круговым остеклением обеспечит отличный обзор, множество регулировок пневмокресла и рулевой колонки позволят комфортно разместиться человеку любой комплекции, эргономика рабочего места отличная – джойстик, клавиши управления и монитор расположены удобно – все под рукой, тянуться не приходится. Для работ в ночное время имеются 9 мощных фар – 6 на крыше кабины и 4 на капоте, чего более чем достаточно для комфортной работы.

Что касается технического обслуживания, то здесь, также, как и у старшей модели, все продумано – смотровые глазки позволяют легко контролировать уровни рабочих жидкостей и при необходимости без труда их доливать, все фильтры и точки смазки также легкодоступны.

Уникальный рекорд VERSATILE 340

27 мая 2018 года на полях ТД «Русский гектар» Саратовской области трактор VERSATILE 340 поставил уникальный рекорд – «Самая большая площадь, засеянная на одном топливном баке»

Поля с короткими гонами, множество разворотов, 12-тонный («сухой вес», без учета заправки семенами) посевной комплекс с шириной захвата 10,7 метров – и в таких условиях VERSATILE 340 обработал 58,5 га за 7,5 часов рабочей смены! При этом средний расход топлива не превысил 5 литров на 1 гектар!

Трактор работал с постоянной скоростью 10,2 км/ч c нагрузкой 1700 об/мин, при этом двигатель был загружен только на 72%. Это подтверждает, что VERSATILE 340 легко справится и более тяжелыми агрегатами. Кроме того, работы проводились с отключенной системой автоматического вождения, активация которой увеличит производительность машины на 5-7%.

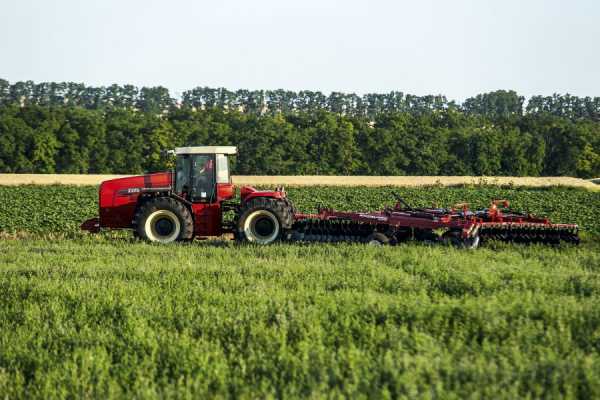

Трактор RSM 2375

Не остался без внимания и уже знакомый многим аграриям трактор RSM 2375, также представленный компанией Акрос РБ. Эта машина остается популярной не только в Башкирии, но и по всей стране. И это не удивительно: мощный, надежный, экономичный и простой в обслуживании трактор, предназначенный для работы на больших и средних площадях, способен работать практически с любыми широкозахватными орудиями. За многолетнюю историю он зарекомендовал себя только с лучшей стороны.

Мощный и надежный двигатель Cummins мощностью 375 л.с., работая в паре с механической трансмиссией, обеспечивает максимальный крутящий момент уже при 2100 об/мин. Шарнирно-сочлененная рама делает трактор маневренным и дает повышенную проходимость. Гидравлическая система HydraFlow позволяет эффективно работать с любыми орудиями. Комфортабельная кабина, эргономичное рабочее место оператора, легкий доступ ко всем точкам смазки и контроля – все это делает трактор RSM 2375 эффективным в эксплуатации и легким в обслуживании.

Сегодня RSM 2375 подпадает под различные федеральные и региональные госпрограммы субсидирования, в том числе программу 1432.

Мировой рекорд RSM 2375: Максимальная площадь дискования за световой день

9 августа 2018 г. Рязанская область, с. Максы. Трактор RSM 2375 мощностью 375 л.с. устанавливает мировой рекорд в номинации «Максимальная площадь дискования за световой день». 13 часов 57 минут – столько понадобилось времени трактору RSM 2375 в связке с дисковой бороной RSM DX-850 (ширина захвата 9,7 м) для обработки 203 гектар, из них 1 час 17 минут ушло на дозаправку и регламентное обслуживание.

Во время испытания трактор поддерживал оптимальную рабочую скорость – 15,5-16 км/ч, показав высокую производительность 15 га за 1 час. При этом на качестве почвообработки это не сказалось: заданные 9-11 см глубины дискования были строго выдержаны, а средний расход топлива составил 4,4 л/га.

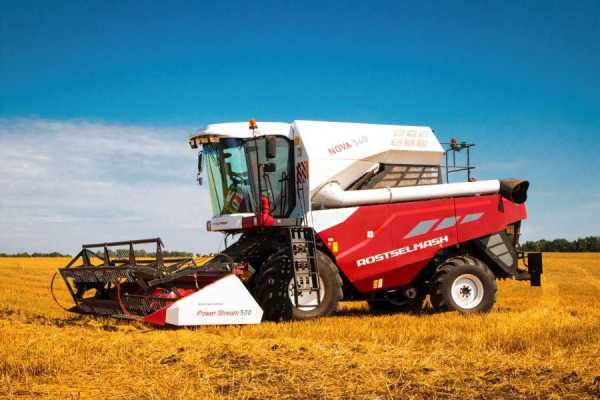

Зерноуборочный комбайн NOVA 340

Большой интерес у гостей выставки вызвал и новый компактный зерноуборочный комбайн NOVA 340, занявший центральное место на уличной экспозиции. В первую очередь он предназначен для работы на небольших площадях – до 500 га, а также, благодаря компактным размерам, отличной маневренности и клиренсу 50 см он будет эффективен на полях со сложным рельефом.

Мощность двигателя ЯМЗ вполне достаточная – 180 л.с., а экономичность впечатляет – во время уборки средний расход топлива не превысит 2 литров на 1 гектар! NOVA 340 поставляется с универсальной зерновой жаткой Power Stream обеспечивающей качественный срез и равномерную подачу вороха. В зависимости от скорости движения комбайна система синхронизации подбирает оптимальную частоту вращения мотовила, что минимизирует потери зерна и повышает производительность. Можно использовать и другие адаптеры для уборки зерновых, бобовых, пропашных культур.

Бункер объемом 4900 литров разгружается не более 2 минут, а высота перегрузки составляет 4 метра, чего вполне достаточно для стандартных транспортных средств перевозки зерна.

Классическая система обмолота и сепарации комбайна бережно обращается не только с зерном, но и с соломой, которую на выходе можно измельчить и разбросать или уложить в валок. По желанию заказчика может быть установлен копнитель на 9 кубометров.

Кабина Comfort Cab обеспечит оператору достойный уровень комфорта: уже в стандартной комплектации есть кондиционер, печка, охлаждаемый отсек для еды и напитков, аудиоподготовка, рулевая колонка регулируется по высоте и углу наклона, многочисленные регулировки кресла позволят с комфортом разместиться человеку с любым телосложением. Эргономика рабочего места также на высшем уровне: многофункциональный рычаг управления, система Adviser с ЖК-монитором и другие органы управления интуитивно понятны и находятся «на своих местах».

АКРОС РБ: ответственный дилер

ООО «Акрос РБ» – официальный дилер компании Ростсельмаш в Республике Башкортостан, несмотря на «молодость» (27 февраля компания отметила свой 5-летний юбилей) завоевал репутацию надежного и ответственного поставщика сельскохозяйственной техники и оборудования.

С момента создания, компания показывает уверенный рост не только по экономическим показателям, но и по количеству клиентов – все больше сельхозпроизводителей со всех уголков республики становятся постоянными клиентами. И это не удивительно – Акрос РБ нацелен на долгосрочные отношения и производит не только гарантийное, но и постгарнтийное обслуживание техники. Собственные выездные сервисные бригады, состоящие из высококвалифицированных специалистов, работают в режиме 24/7 и в кратчайшие сроки готовы прибыть к клиенту в любую точку Башкирии.

Показав стремительное развитие, компания не планирует останавливаться на достигнутом: «Мы постоянно работаем над расширением спектра наших услуг, над улучшением качества сервиса и обслуживания техники, и будем продолжать это делать. В следующем году мы планируем начать строительство собственного дилерского центра, который будет отвечать всем требованиям и стандартам компании Ростсельмаш», – говорит Артур Тимергалин, директор Акрос РБ.

Ростсельмаш: меры финансовой поддержки аграриев

Большая часть техники Ростсельмаш включена в региональные и федеральные госпрограммы субсидирования, кроме того компания реализует свои внутренние программы, направленные на поддержку аграриев – это Trade-in в рамках которой можно выгодно обменять старую технику на новую; это акции и специальные предложения, по которым можно приобрести технику со значительной скидкой; и, конечно – лизинговые и кредитные программы организаций-партнеров, в том числе от Россельхозбанка, Сбербанка, Росагролизинга и других.

15.04.2019

agropost.ru
