Зил бычок — автоклуб Зил бычок сцепление, кожух, диск, картер, проверка | Зил бычок

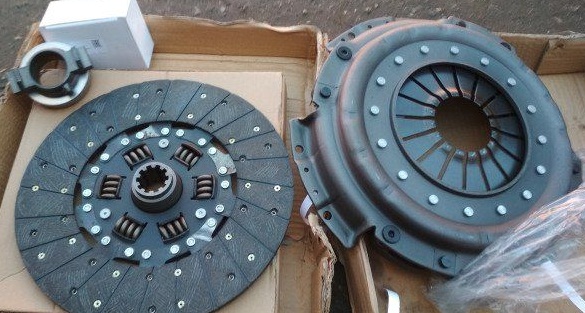

ЗИЛ 5301, или как в народе говорят «бычок», оснащен сухим однодисковым сцеплением. На сцеплении установлен гаситель крутильных колебаний, в виде пружины.

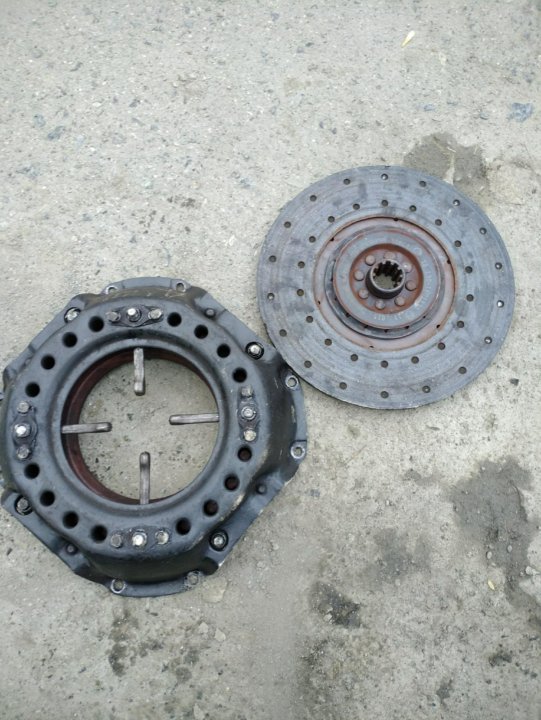

Кожух сцепления сделан из стали. Крепится кожух к маховику при помощи болтов в количестве 8 штук. Все болты центрирующие. К самому кожуху крепится нажимной диск. В качестве крепления используются 4 пары пружинных пластин. Именно эти пластины и передают вращение от кожуха на нажимной диск.

Эти же пластины предназначены для того, чтобы сам нажимной диск вращался. В качестве материала для изготовления нажимного диска, используется серый чугун.
Между кожухом сцепления и нажимным диском нашли себе место 16 пружин. Эти самые пружины и обеспечивают нажимное усилие диска. Также на нажимном диске имеются рычаги, сделанные так же, как и кожух, из стали. Шарниры рычагов состоят из игольчатых подшипников.

Чтобы сцепление исправно работало долгие километры пробега, оно должно быть подвергнуто техническому обслуживанию.

Техническое обслуживание сцепления включает в себя следующие мероприятия:

1. Проверка и регулировка полного хода педали. Этот ход должен колебаться от 18 до 18.5 см. Ход педали это расстояние от середины педали до того места, где она упирается в пол. Над педалью сцепления установлен подвижной упор. Именно с помощью него нужно регулировать ход педали. Как только вы поймали нужное расстояние, зафиксируйте упор контргайкой.

2. Проверка и регулировка свободного хода толкателя поршня главного цилиндра. Свободный ход толкателя не должен превышать двух миллиметров. Для проверки вам потребуется плавно нажать на педаль сцепления, и как только толкатель коснется главного цилиндра, перестаем давить на сцепление. Расстояние пройденное педалью от начального положения до того момента, когда толкатель коснулся главного цилиндра, должно составлять от 0.5 до 1 см. Регулировка толкателя происходит следующим образом.

Педаль сцепления находится в самом верхнем положении; находим эксцентриковый палец, который соединяет толкатель с рычагом педали сцепления, и поворачиваем его, пока не достигнем нужного нам хода. После этого затягиваем и зашплинтовываем гайку пальца.

3. Проверка и регулировка свободного хода муфты подшипника выключения сцепления. Этот ход должен составлять 3-4 мм. Для проверки необходимо снять оттяжную пружину и переместить рычаг вилки выключения сцепления. Этот рычаг должен сдвинуться на расстояние от 6 до 8 мм. Если есть какие-то отклонения от нормы, то необходимо вращать толкатель. После этого нужно зафиксировать его в нужном положении, используя контргайку. Дальше измеряем, насколько торец толкателя выступает за резьбовое отверстие вилки. Если все нормально, то этого выступа не будет, либо он выступит максимум на 7 мм. Если торец находится в глубине резьбы, то есть, утоплен, то это допустимо максимум на 5 мм.

Если свободный ход не отрегулирован, то вы рискуете лишиться фрикционных накладок ведомого диска.

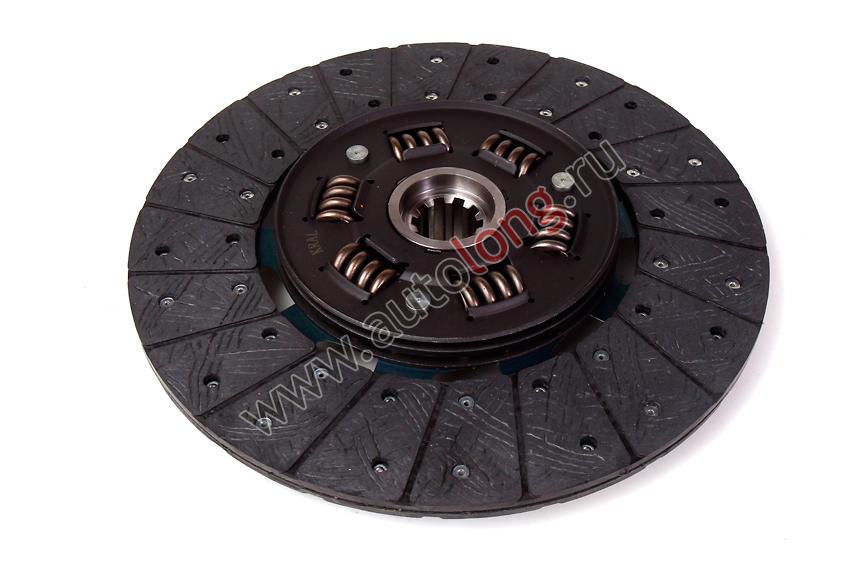

Элементы сцепления ЗИЛ-130 131 157. Товары и услуги компании “Интернет маркет GRUZ tochka.UA

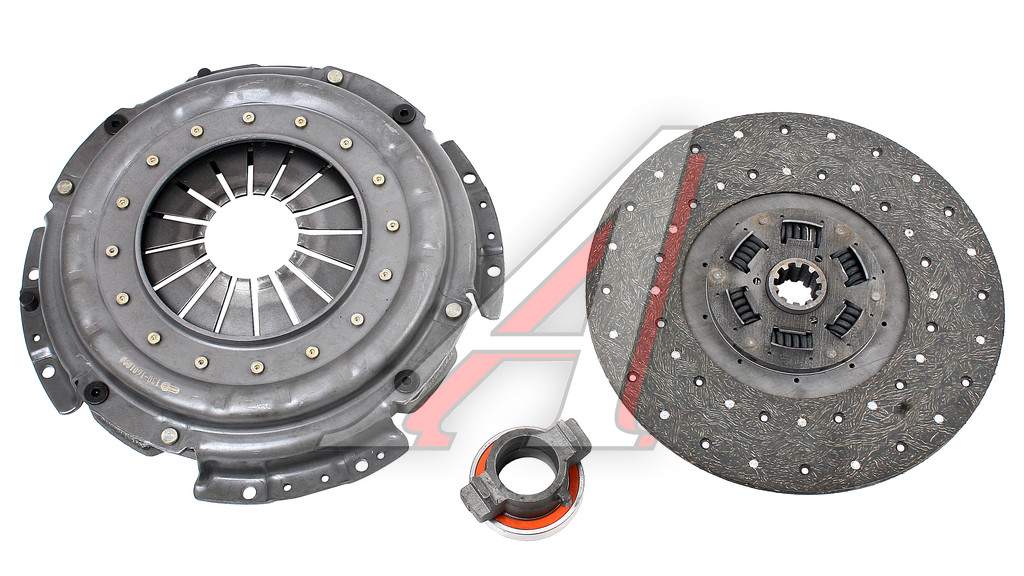

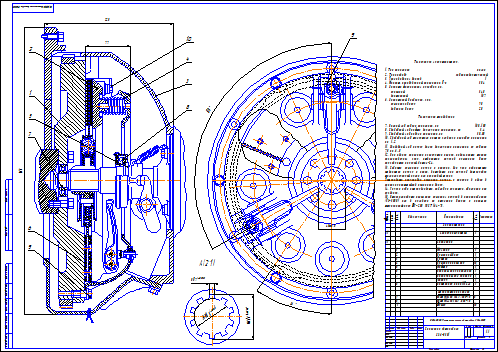

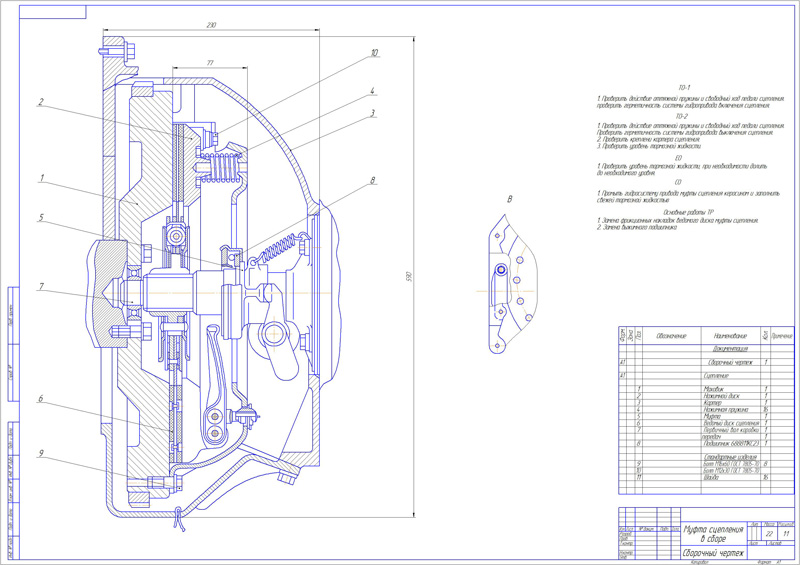

Рис. Однодисковое сцепление: 1 — крышка картера; 2 — маховик; 3 — кожух сцепления; 4 и 13—заклепки; 5 — парные пружинные пластины; 6 — болт; 7 — фасонная втулка; 8 — нажимной диск; 9 — теплоизолирующая шайба; 10 — нажимная пружина; 11 — диски гасителя; 12 — пластина гасителя; 14 и 32 — шариковые подшипники; 15 — ступица; 16 — фланец коленчатого вала; 17 — промежуточный диск гасителя; 18 — масленка; 19 — маслоотражатель; 20 — пружина упругой муфты; 21 — опорная пластина; 22 — накладки ведомого диска; 23 — стальной ведомый диск; 24 — картер сцепления; 25 — пальцы; 26 — игольчатые подшипники; 27 — опорная вилка; 28 — регулировочная гайка; 29 — прижимная пластина; 30 — рычаг нажимного диска; 31 — направляющая муфты; 33 — пружина муфты; 34 — муфта выжимного подшипника; 35 — ведущий вал коробки передач; 36 — вилка выключения сцепления

При выключении сцепления подшипник 32 муфты нажимает на внутренние концы четырех рычагов 30, а внешние концы, преодолевая усилие нажимных пружин 10, отводят нажимный диск 8 от маховика 2.

Между картером сцепления и его крышкой на автомобиле ЗИЛ-131 установлена уплотнительная прокладка. Уплотнительная прокладка установлена также под фланец вилки выключения сцепления. Обе прокладки устанавливают на уплотняющей пасте (ВТУ МХП 3336—52). Этой же пастой при сборке силового агрегата уплотнены передний и задний торцы картера сцепления. Для уплотнения вилки выключения сцепления на ее шейках с двух сторон установлены резиновые кольца.

В нижней части переднего торца картера сцепления находится специальный обрезиненный щиток, закрывающий проем в картере сцепления. Щиток крепится к картеру сцепления двумя болтами и поджимается в нижней плоскости блока цилиндров выступом на передней части крышки картера сцепления. При сборке необходимо сначала завернуть болты крепления щитка до соприкосновения головки болта с пружинной шайбой, не затягивая их окончательно, затем затянуть болты крепления крышки картера сцепления и только после этого окончательно затянуть болты крепления щитка. При всех работах, связанных с разборкой сцепления, необходимо при установке агрегатов на место применять в указанных выше местах уплотняющую пасту (ВТУ МХП 3336—52). Тюбик с этой пастой приложен к каждому автомобилю ЗИЛ-131. Основные данные сцепления приведены в таблице.

Таблица. Технические характеристики однодискового сцепления

Детали и их параметры ЗИЛ-157К ЗИЛ-130, ЗИЛ-131

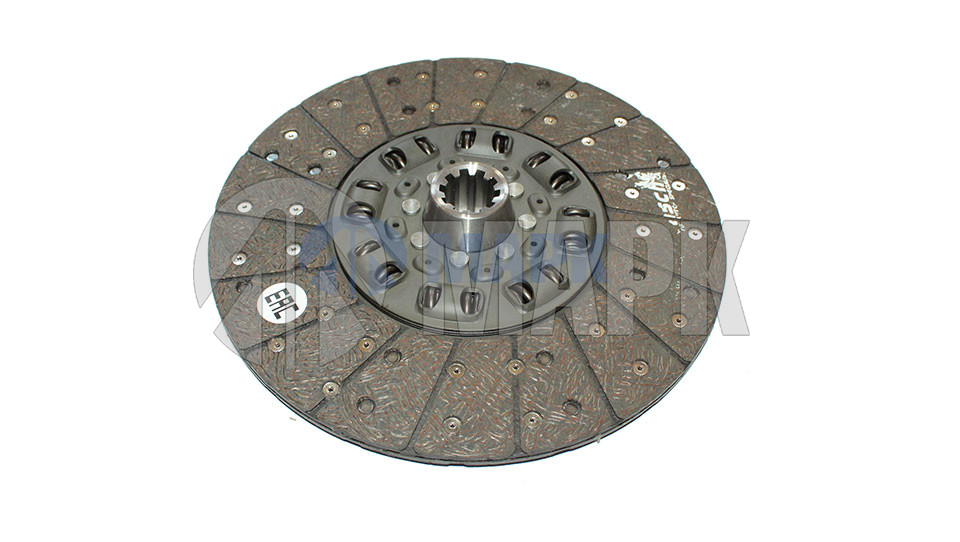

Сцепление в сборе
Количество ведомых дисков 1
Полный ход педали сцепления, мм 180
Рабочий ход педали, мм 130-150
Свободный ход педали, мм 30-45 35-50
Количество фрикционных накладок 2
Материал фрикционных накладок Асбестовая композиция
Диаметр фрикционных накладок, мм:
наружный 341-342
внутренний 186-187
Толщина фрикционных накладок, мм 3,9-4,1
Диаметр отверстий в накладках под заклепки, мм 4,0-4,3
Диаметр отверстий в накладках под головки заклепок, мм 9,5-9,7
Толщина перемычки в гнезде фрикционной накладки под заклепку, мм 1,25-1,50
Нажимные пружины
Количество нажимных пружин 16
Высота пружины в свободном состоянии, мм 61,7-63,0
Контрольная высота пружины, мм 45
Нагрузка при контрольной высоте пружины, кГ 64-72
Минимально допустимая нагрузка при контрольной высоте, кГ 60
Пружина упругой муфты (демпфера)
Количество пружин 8
Высота пружины в свободном состоянии, мм 24,33-24,65
Контрольная высота пружины, мм (не менее) 22,5
Нагрузка при контрольной высоте пружины, кГ 50-65
Высота пружины при сжатии до соприкосновения витков, мм 21-22
Оттяжная пружина муфты выключения сцепления
Количество пружин 1
Длина пружины в свободном состоянии, мм (не более) 36
Контрольная длина пружины, мм 56
Нагрузка при контрольной длине пружины, кГ 1,5-2,5
 Наименьшая допустимая нагрузка при контрольной длине пружины, кГ 1,2
Пружина тяги выключения сцепления
Количество пружин 1 1
Высота в свободном состоянии, мм 130 180
Контрольная высота пружины, мм 70 147
Нагрузка при контрольной высоте пружины, кГ 23-28 9,0-12
Наименьшая допустимая нагрузка при контрольной высоте, кГ 18 7
Оттяжная пружина педали сцепления
Количество пружин 1 1
Длина пружины в свободном состоянии, мм 173 132
Контрольная длина пружины, мм 217 174
Нагрузка при контрольной длине пружины, кГ 23-31 22-29
Наименьшая допустимая нагрузка при контрольной длине, кГ 20 18

Нажимной диск изготовлен из серого чугуна СЧ 18-36 (ГОСТ 1412—54).

Рычаг нажимного диска сцепления изготовлен из стали 35 (ГОСТ 1050—60). Глубина циаиированного слоя 0.15—0,30 мм. Твердость HRC 56—62. Количество рычагов — 4.

Пальцы рычага и опорная вилка рычага изготовлены из стали 15, ГОСТ 1051—59. Глубина цианированного слоя пальцев 0.15—0,30 мм. Твердость HRC 56—62.

Ведомый диск изготовлен из стали 50 (ГОСТ 3680—57, ГОСТ 914—56). Твердость HRC 35—40. Подвергается фосфатации.

Ступица ведомого диска изготовлена из стали 40Х (ГОСТ 4543—61). Твердость НВ 255—285. Фосфатируется и пассивируется в растворе хромпика.

Муфта выключения сцепления изготовлена из серого чугуна СЧ 15—32 (ГОСТ 1412—54).

Вилка выключения сцепления изготовлена из стали 45 (ГОСТ 1050—60). Твердость закаленных поверхностей HRC 52—62. Глубина закаленного слоя 1,0—4,0 мм.

Фланец вилки выключения сцепления изготовлен из серого чугуна СЧ 15—32 (ГОСТ 1412—54). Втулка фланца вилки изготовлена из ковкого чугуна КЧ 35—10 (ГОСТ 1215—59).

Рычаг вилки выключения сцепления изготовлен из ковкого чугуна КЧ 35—10 (ГОСТ 1215-59).

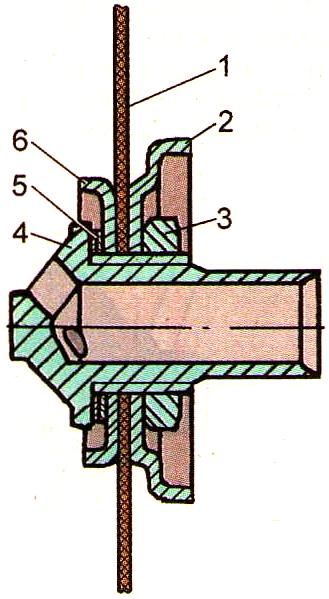

Привод выключения сцепления показан на рисунке.

Рис. Привод выключения сцепления автомобиля ЗИЛ-130: 1 — педаль; 2 — оттяжная пружина; 3 и 10 — рычаги; 4 — контргайка; 5 — фасонная регулировочная гайка; 6, 11 и 15 — масленки; 7 — вал педали; 8 — распорная пружина; 9 — тяга; 12 — фланец; 13 — пружина муфты; 14 — вилка выключения сцепления; 16 — муфта с подшипником; 17 — картер сцепления

Техническое обслуживание сцепления ЗИЛ

Однодисковое сцепление на автомобиле не регулируют. При необходимости сцепление снимают и регулируют.

Уход за сцеплением включает очистку от грязи, своевременную подтяжку болтов крепления картера сцепления к блоку цилиндров. Болты эти затягивают (момент затяжки 8—10 кГм). Головки болтов стопорят пластинами, ушки которых отгибают на грань болта.

Уход за приводом сцепления заключается в регулировке свободного хода педали путем изменения длины тяги. Подшипник муфты выключения сцепления при эксплуатации смазки не требует. Оси вилки и педали выключения сцепления смазывают согласно карте смазки. Регулировку привода выключения сцепления смотри на рисунке.

Рис. Регулировка свободною хода педали сцепления: а — замер свободного хода педали при помощи приспособления; б — регулировка свободного хода педали; А — величина свободного хода педали сцепления

Как прокачать пгу на камазе 65115


Что за «зверь» этот ПГУ

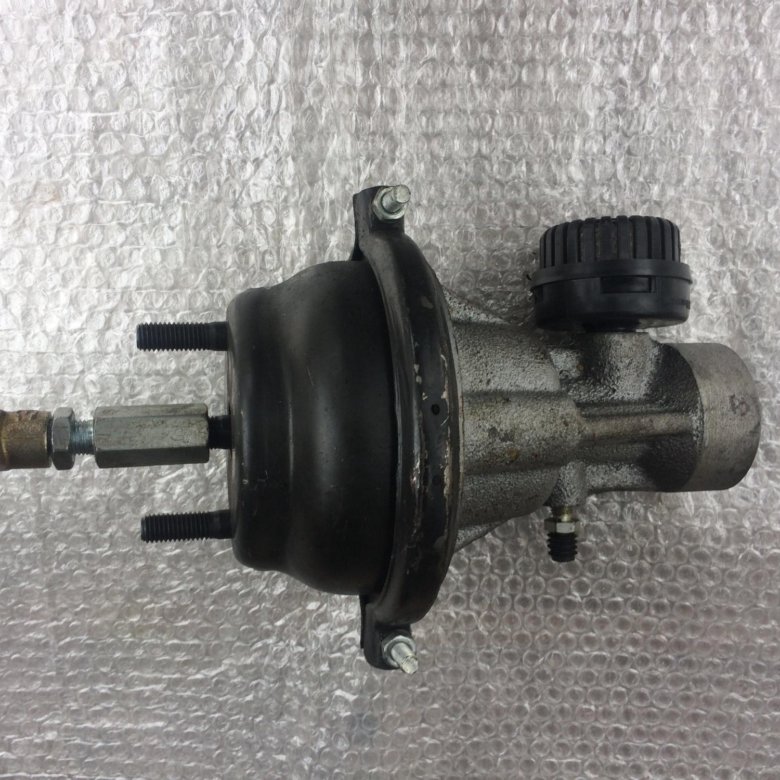

Начнем с определения аббревиатуры «ПГУ» – это пневмогидравлический усилитель, составной элемент узла сцепления. Грузовые машины КАМАЗ весьма габаритны и массивны, поэтому управлять ими нелегко. Водитель такого авто стал бы тяжелоатлетом нажимая педаль сцепления, если бы не существовало такого технологичного решения как ПГУ. Он делает жизнь за рулем грузовика легче и комфортнее.

Проще говоря, он отвечает за снижение прилагаемого усилия на педаль. Хоть сам пневмогидравлический усилитель и небольшого размера, но выполняет серьезную задачу – облегчает процесс вождения тяжелой машины. Если бы его не было, переключать передачи стало бы сложным процессом. Все последние модели ПГУ состоят из:

  • системы слежения;
  • исполнительного пневматического цилиндра;
  • индикатора степени износа накладок у ведомого диска.

В пневмогидравлический усилитель транспортируется давление жидкости, которая находится в главном цилиндре устройства. Оно в свою очередь принуждает работать гидравлические поршни и следящую систему. При снижении давления все возвращается в исходную позицию.



svxab › Блог › ПГУ сцепления — прокачка за 2 МИНУТЫ одним человеком

ПГУ прокачать пробовали многие владельцы грузовиков, иные даже не знают что это за головняк.

Решение простое и дешевое не требующее сверхъестественного. 1 Бутылка 1.5 литра 2 Шланг %6мм L-2 метра 3 Два соска для дисков легковых — золотники удалить 4 Хомуты — пластиковые для проводки, тонкие 5 Тормазухи — достаточное количество для заполнения всей системы и расширительного бачка, с первой попыпки

Думаю фото установки говорит за себя, про её изготовление коментарии не мужны.

Система слита и промыта свежой тормозухой(вырезан от грузовой камеры сосок так чтобы он закрывал горловину расширительного бачка и воздухом давим 3-4 а class=»aligncenter» width=»960″ height=»1707″[/img]



Причины поломки ПГУ

  1. Если следящий поршень ПГУ заклинило, то это произошло из-за разбухания резинового кольца или уплотнительной манжеты.
  2. В случае, когда сжатый воздух в пневмогидравлическом усилителе поступает в малом количестве или совершенно не поступает, «виноватым» будет впускной клапан ПГУ.
  3. Когда в работе педали наблюдается ситуация «проваливания», то это означает, что воздух попал в гидропривод.



Обслуживание

Любая система внутри автомобиля нуждается в поддержке, обслуживании, ремонте. Некоторые механизмы сложно ремонтировать самостоятельно, однако отечественные автомобили устроены таким образом, что большинству узлов можно обеспечить поддержание рабочего состояния, причем самим водителем. Для этого необходимо соблюдать ряд простых действий.

  • Визуальный осмотр позволит выявить утечки жидкости, воздуха. Гидравлическая жидкость — смазывающая основа всей системы, нагнетаемый воздух толкает поршни, обеспечивая их бесперебойную работу.
  • Фиксирующие механизм болты имеют свойство ослабевать. Чтобы обеспечить долгую работу ПГУ, необходимо следить за натяжением болтов, при необходимости подтягивать.
  • Свободный ход регулируется сферической гайкой, поэтому подтягивая гайку, можно контролировать ослабление хода. Чем меньше ход, тем лучше работает система.
  • Обязательный момент — доливка рабочей жидкости.

Данным образом можно самостоятельно путем несложных воздействий продлить работу важного гидравлического узла.

Первые признаки проблем с пневмогидравлическим усилителем

Новичкам в ремонте ПГУ КАМАЗ распознать первые сигналы неисправности в работе ПГУ порой сложно. Но вот небольшой перечень возможных ошибок в работе сцепления:

  • На момент начала движения либо при переключении передачи устройство срабатывает с опозданием.
  • Устройство реагирует лишь при значительном усилении.
  • Периодические «клины» устройства.

Если хоть один из вышесказанных симптомов присутствует, то срочно нужно искать и устранять неполадки блока пневмогидравлического усилителя.

Усилители, применяемые на КамАЗ

Конструктивно, машины КамАЗ предусматривают применение изделий как собственного, так и зарубежного выпуска. Принцип действия механизмов идентичен, отличаются устройства характеристиками и конструкцией.

  • Так, усилитель 5320, выпускаемый на Камском заводе, конструктивно использует отвесную схему размещения следящего механизма, цилиндр пневматики так же установлен вертикально. Такие устройства используют на модификациях: 5320, 4310, 43118 и др.
  • Усилитель «WABCO» выпускается в Соединённых Штатах Америки. Изделие отличается компактными размерами и контрольными метками износа накладок, что облегчает использование ПГУ. Подобные устройства используют на новых моделях автомобилей КамАЗ: 5460, 6450, 6460, 65117 и др. Усилитель совместим с коробками «154» серии, которые используют с силовыми агрегатами, отвечающими стандартам Евро-2 и Евро-3.
  • ПГУ «WABCO» для модификаций КамАЗ: 6460, 6520 и другой техники с коробками ZF.
  • ПГУ «WABCO» для модификаций КамАЗ: 4308, на который установлена коробка ZF на пять скоростей.
  • ПГУ, выполненные по типу «WABCO», выпуск налажен в Украине и Турции.

Начинаем ремонт ПГУ КАМАЗ своими руками

Изучив все показатели поломки, вы пришли к решению провести ремонт самостоятельно? Тогда начинать нужно с разборки агрегата, цикл которой проводится строго в следующем порядке:

  1. Задний корпус пневмоусилителя крепится в тиски.
  2. Поочередно вывинчиваются болты с шайбами.
  3. Снимается крышка подвода воздуха.
  4. Из корпуса ПГУ вытаскивается клапан.
  5. Передний корпус в сборке с пневмопоршнем снимается.
  6. У мембраны и пневмопоршня удаляются пружины.
  7. Диафрагма снимается.
  8. Из заднего корпуса вытаскивается корпус уплотнения, упорное кольцо, следящий поршень и поршень выключения сцепления в сборе.
  9. Отвинчивается крышка с уплотнителем выпускного отверстия и перепускной клапан.
  10. Закрепленный ранее задний корпус освобождается из тисков.
  11. Вытаскивается стопорное кольцо.
  12. Снимаются конусы, шайбы и седло со стержня клапана.
  13. Вынимается уплотнительное кольцо с корпуса следящего поршня.
  14. Вынимается следящий поршень и с него снимаются остальные детали.
  15. Вытаскивается уплотнительное кольцо и пневматический поршень из переднего корпуса.
  16. С пневмопоршня снимается манжета.
  17. Вся снятые элементы прочищаются в нефтепродукте: керосин или бензин, обдуваются сжатым воздухом и подвергаются дефектовке.
  18. После качественного просмотра деталей и починки требуемых запчастей или их замены осуществляется сборка в обратном порядке.

Обслуживание

Любая система внутри автомобиля нуждается в поддержке, обслуживании, ремонте. Некоторые механизмы сложно ремонтировать самостоятельно, однако отечественные автомобили устроены таким образом, что большинству узлов можно обеспечить поддержание рабочего состояния, причем самим водителем. Для этого необходимо соблюдать ряд простых действий.

  • Визуальный осмотр позволит выявить утечки жидкости, воздуха. Гидравлическая жидкость — смазывающая основа всей системы, нагнетаемый воздух толкает поршни, обеспечивая их бесперебойную работу.
  • Фиксирующие механизм болты имеют свойство ослабевать. Чтобы обеспечить долгую работу ПГУ, необходимо следить за натяжением болтов, при необходимости подтягивать.
  • Свободный ход регулируется сферической гайкой, поэтому подтягивая гайку, можно контролировать ослабление хода. Чем меньше ход, тем лучше работает система.
  • Обязательный момент — доливка рабочей жидкости.

Данным образом можно самостоятельно путем несложных воздействий продлить работу важного гидравлического узла.

Каким образом можно отрегулировать ПГУ КАМАЗ

Финишным этапом восстановления устройства является регулировка ПГУ КАМАЗ. Для этого необходимо обеспечить полный ход толкателя пневматического усилителя не меньше 25 мм. Потому как при низком показателе сцепление полностью отключается. Таким образом, полный ход толкателя тестируется нажатием педали сцепления с усилием до упора.

Если ход не на должном уровне, то повторно тестируется показатель жидкости в бачке основного цилиндра привода сцепления и свободный ход. Если обнаруживается необходимость, то удаляется воздух из гидросистемы. Чтобы ПГУ служило качественно и надежно, важно не забывать об его своевременном ремонте и техобслуживании.

Как прокачать

Прокачка ПГУ на МАЗе производится следующим образом:

  1. Изготовить самодельный нагнетательный прибор из пластиковой бутылки емкостью 0,5-1,0 л. В крышке и донной части сверлятся отверстия, в которые затем устанавливаются ниппели от бескамерных шин.
  2. Из детали, смонтированной в донце емкости, требуется удалить золотниковый клапан.
  3. Заполнить бутылку свежей тормозной жидкостью на 60-70%. При заливке следует закрыть отверстие в клапане.
  4. Соединить емкость шлангом со штуцером, установленным на усилителе. Для подключения используется клапан без золотника. Перед установкой магистрали требуется снять защитный элемент и ослабить штуцер, повернув на 1-2 оборота.
  5. Подать сжатый воздух в бутылку через клапан, установленный в крышке. Источником газа может служить компрессор с пистолетом для подкачки шин. Установленный на узле манометр позволяет контролировать давление в емкости, которое должно находиться в пределах 3-4 кгс/см².
  6. Под воздействием давления воздуха жидкость поступает в полости усилителя и вытесняет имеющийся внутри воздух.
  7. Процедура продолжается до момента исчезновения пузырьков воздуха в расширительном бачке.
  8. После заполнения магистралей необходимо закрутить штуцер и довести уровень жидкости в бачке до требуемого значения. Нормальным считается уровень, расположенный на 10-15 мм ниже кромки заливной горловины.

Допускается обратная методика прокачки, когда жидкость подается под давлением в бачок. Заливка продолжается до момента прекращения выхода пузырьков газа из штуцера (предварительно открученного на 1-2 оборота). После заправки клапан затягивается и закрывается сверху защитным резиновым элементом.
