Устройство гидравлического цилиндра – Гидроцилиндр — Википедия

Содержание

Гидроцилиндр — Википедия

Материал из Википедии — свободной энциклопедии

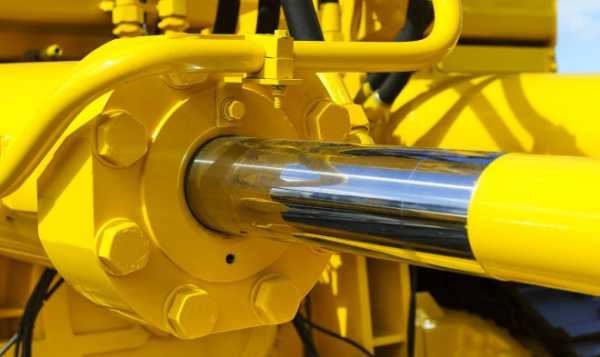

Гидроцили́ндр (гидравли́ческий цили́ндр) — объёмный гидродвигатель возвратно-поступательного движения. Принцип действия гидроцилиндров во многом схож с принципом действия пневмоцилиндров.

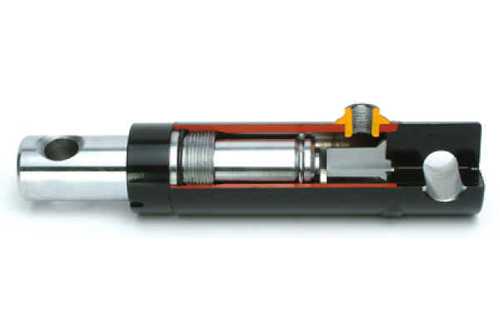

Внутреннее устройство одноштокового гидроцилиндра двустороннего действия можно посмотреть Файл:Cutawayweldedcylinder544x123.jpg

Гидроцилиндры одностороннего действия[править | править код]

Гидроцилиндр одностороннего действия

Выдвижение штока осуществляется за счёт создания давления рабочей жидкости в поршневой полости, а возврат в исходное положение от усилия пружины.

Усилие, создаваемое гидроцилиндрами данного типа, при прочих равных условиях меньше усилия, создаваемого гидроцилиндрами двустороннего действия, за счёт того, что при прямом ходе штока необходимо преодолевать силу упругости пружины.

Пружина выполняет здесь роль возвратного элемента. В тех случаях, когда возврат производится за счет действия приводимого механизма, другого гидроцилиндра или силы тяжести поднятого груза, гидроцилиндр может не иметь возвратной пружины ввиду отсутствия необходимости. Такой принцип действия применяется в бутылочных домкратах.

Гидроцилиндры двустороннего действия[править | править код]

ru.wikipedia.org

устройство, расчет усилия, виды гидроцилиндров

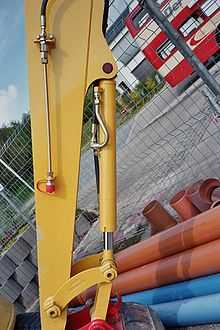

Работоспособность многих видов силового оборудования как промышленного, так и бытового назначения обеспечивает такое устройство, как гидравлический цилиндр. Выступая в роли приводного двигателя возвратно-поступательного действия, такой механизм при минимальных затратах энергии обеспечивает полный цикл работы силового оборудования, используемого в строительстве, в различных отраслях промышленности, на предприятиях сельскохозяйственной отрасли и в быту. Наибольшее распространение гидравлические цилиндры получили в качестве основного элемента оснащения прессового оборудования, активно используемого для решения различных задач.


Гидроцилиндр представляет собой объемный гидродвигатель, преобразующий энергию потока жидкости в механическую энергию

Конструктивные особенности и принцип действия

Конструкция любого гидравлического цилиндра включает в себя следующие элементы:

  • корпус-гильзу;
  • поршень;
  • шток поршня.

Несколько отличаются по конструкции плунжерные гидроцилиндры, в которых плунжер одновременно выполняет функции поршня и штока.


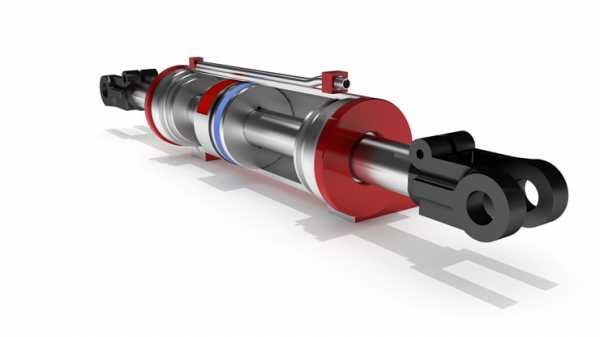

Схема гидравлического цилиндра



Принцип работы гидроцилиндра любого типа основан на оказании давления рабочей жидкости на поршень. В результате воздействия на поршень гидроцилиндра шток начинает совершать циклическую работу, передавая усилие на рабочий узел обслуживаемого устройством оборудования. Таким рабочим узлом, функционирование которого обеспечивает цилиндр гидравлический, в зависимости от типа и назначения оборудования может быть уплотняющая платформа, гибочный или прессующий механизм, а также устройство любого другого типа, обеспечивающее передачу усилия гидроцилиндра конечному получателю силовой энергии.


Устройство раздвижного гидравлического цилиндра

Поскольку усилие, создаваемое гидравлическим цилиндром, как уже говорилось выше, формируется за счет давления, оказываемого рабочей жидкостью на поршень, свойства данной жидкости оказывают значительное влияние на эффективность использования, технические и эксплуатационные характеристики самого цилиндра. В качестве рабочей жидкости для гидравлических цилиндров поршневого или плунжерного типа, как правило, используется специальное масло, которое должно отвечать определенным требованиям по целому ряду параметров:

  • химическому составу и плотности;
  • значениям температур, при которых рабочая жидкость сохраняет свои изначальные характеристики;
  • склонности рабочей жидкости к развитию окислительных процессов.

Для приведения в действие гидравлических цилиндров различных типов и моделей рабочую жидкость в их внутреннюю камеру нагнетают при помощи ручного или электрического насоса.




Основные разновидности

Различные типы гидравлических цилиндров выделяют по целому ряду параметров. Так, в зависимости от числа положений, которые может занимать шток устройства, оно может быть:

  • двухпозиционным;
  • многопозиционным.

В зависимости от характера хода поршня и штока различают следующие виды гидроцилиндров:

  • одноступенчатые устройства;
  • гидроцилиндры телескопического типа.

Принцип действия гидроцилиндров различного типа

Телескопическое устройство одностороннего типа или телескопический гидроцилиндр двухстороннего действия применяют в тех случаях, когда необходимо, чтобы величина вылета штока превышала длину корпуса гидравлического цилиндра. Гидроцилиндр телескопического типа состоит из нескольких цилиндров, которые вложены один в другой, при этом корпус каждого последующего из таких цилиндров является штоком предыдущего.

В зависимости от того, в скольких направлениях действует рабочая жидкость гидравлического цилиндра, это может быть:

  • гидроцилиндр одностороннего действия;
  • устройство с двухсторонним штоком.

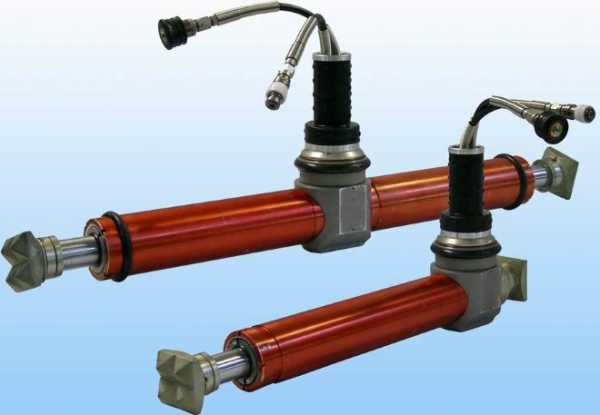

Гидроцилиндры с двухсторонним штоком ЦГ1 и ЦГ2, предназначенные для монтажных работ и проведения спасательных операций



Рабочая жидкость в гидравлических цилиндрах одностороннего действия действует на поршень только в одном направлении. Для выполнения обратного действия с односторонним штоком, то есть осуществления его движения в обратном направлении, используются пружинные элементы. Применение возвратной пружины в конструкции гидравлических цилиндров одностороннего действия приводит к тому, что они создают меньшие усилия, чем двусторонние гидроцилиндры, поршням которых не приходится преодолевать силу упругости пружинного элемента.

Конструктивная схема гидравлических цилиндров двухстороннего действия разработана таким образом, что рабочая жидкость оказывает воздействие сразу на две противоположно расположенные плоскости. Одной из модификаций гидроцилиндра двухстороннего действия является устройство, оснащенное сразу двумя штоками, располагаемыми с противоположных сторон поршня. Схема подключения гидравлического цилиндра двухстороннего действия предусматривает, что одна часть его внутренней камеры соединяется с напорной магистралью гидравлической системы, а вторая – со сливной.

Схема гидроцилиндра двухстороннего действия

При использовании двухстороннего гидравлического цилиндра, оснащенного одним штоком, следует учитывать тот факт, что такое устройство при движении поршня в прямом направлении создает большее усилие, чем при обратном движении. Объясняется это тем, что площади рабочих плоскостей поршня со стороны расположения штока и с его обратной стороны различаются, соответственно, при воздействии рабочей жидкости на эти плоскости создается давление различной величины.

Устройство гидроцилиндра может предусматривать наличие специального механизма, отвечающего за торможение штока. В зависимости от наличия или отсутствия такого механизма в конструкции среди гидравлических цилиндров выделяют устройства с торможением и без него.


Традиционная конструкция гидроцилиндра с торможением в конце хода

Разделение гидравлических цилиндров на разные виды осуществляется и в зависимости от типа основного рабочего элемента, который использован в их конструкции. Так, выделяют:

  • плунжерный гидроцилиндр;
  • устройство, которое работает за счет установленной в нем мембраны;
  • гидроцилиндр сильфонного типа;
  • гидроцилиндр поршневого типа, который, как уже говорилось выше, может быть оснащен одним или двумя рабочими штоками.

Конструктивное исполнение оказывает непосредственное влияние на характеристики гидравлических цилиндров. Это следует учитывать при подборе таких устройств для оснащения оборудования определенного назначения.


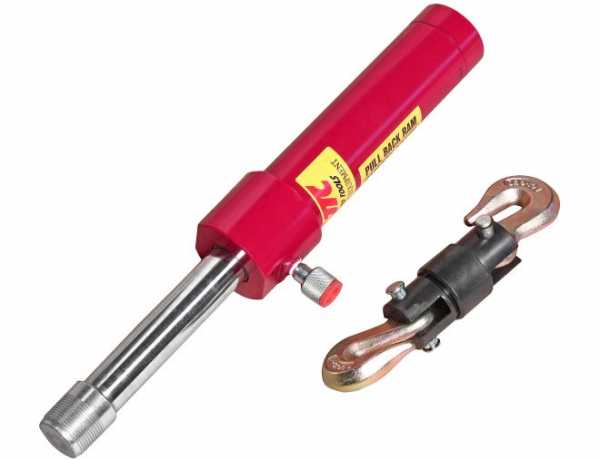

Цилиндр вытяжной гидравлический JTC, развивающий усилие в 10 тонн



Основные характеристики

Осуществляя подбор гидроцилиндра, следует ориентироваться на его параметры, которые можно разделить на две основные группы:

  • характеризующие силовой потенциал гидравлического цилиндра;
  • относящиеся к конструктивным особенностям устройства.

С точки зрения силового потенциала важнейшим параметром гидравлического цилиндра является создаваемое им усилие. Различные модели гидравлических цилиндров, предлагаемых на современном рынке, способны создавать давление, значение которого варьируется в диапазоне от 2 до 50 тонн, при этом минимальные усилия (до 10 тонн) создают односторонние гидроцилиндры, а максимальные – двухсторонние.


Гидроцилиндры выпускаются с гравитационным, гидравлическим или с пружинным возвратом штока, а также с фиксирующей гайкой

Наиболее важными параметрами, которыми определяются конструктивные особенности гидравлических цилиндров, являются:

  • диаметр рабочей поверхности поршня;
  • объем рабочей камеры гидравлического насоса;
  • диаметр штока насоса и величина его рабочего хода.

Зная размеры гидроцилиндров, а также давление, которое оказывает рабочая жидкость на их поршень, можно выполнить расчет усилия, создаваемого на штоке. Для того чтобы выполнить расчет гидроцилиндра с целью определения усилия, создаваемого штоком, достаточно перемножить значения давления рабочей жидкости и площади поршня, на которую она воздействует. При выполнении таких расчетов важно учесть потери на трение, для чего используется специальный коэффициент, который подставляется в используемую формулу.

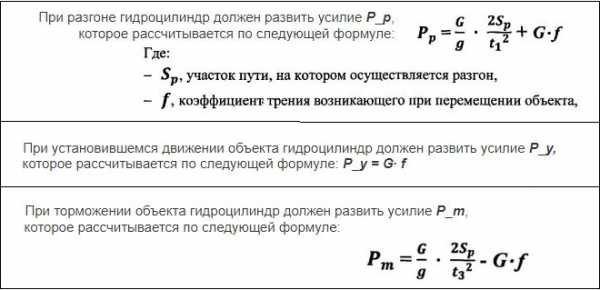

Расчет основных параметров гидроцилиндра



Чтобы определить геометрические параметры выбираемого устройства, не обязательно изучать чертежи гидроцилиндра, для этого достаточно разобраться в его маркировке. Так, маркировка гидроцилиндров, требования к которой оговариваются положениями соответствующего ГОСТа, содержит информацию о следующих геометрических параметрах:

  • диаметре рабочей поверхности поршня;
  • диаметре и ходе штока насоса.

Кроме того, маркировка гидроцилиндров содержит сведения о:

  • конструктивном исполнении насоса;
  • типе устройства (одно- или двухстороннего действия).

Ориентируясь на обозначения гидроцилиндров, можно также определить, для каких климатических условий предназначена та или иная модель.

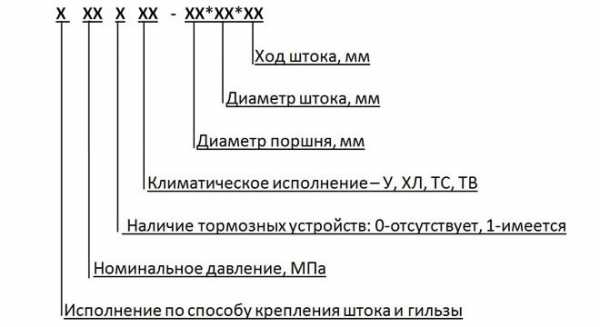

Маркировка поршневых гидроцилиндров по ОСТ 22-1417-79

Эффективность работы гидравлического цилиндра обеспечивается не только его конструктивным исполнением и техническими параметрами, но и характеристиками элементов гидравлической системы, работающей в связке с таким устройством. Гидроцилиндр, состоящий из рабочей камеры, поршня и штока, нуждается в подаче рабочей жидкости в требуемом объеме и под определенным давлением, степень чистоты и другие характеристики которой должны соответствовать определенным требованиям.

Соблюдение таких требований обеспечивают элементы гидравлических систем, выбору и техническому обслуживанию которых, как и выбору самого гидравлического цилиндра, следует уделять особое внимание.



Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

принцип работы, устройство и применение

Данный прибор в общем смысле представляет из себя объемный двигатель с возвратно-поворотными или возвратно-поступательными движениями. Принципы работы гидроцилиндра широко используются в космонавтике, авиации, строительстве дорог, а также на подъемно-транспортных машинах и в землеройной отрасли. Механизм нашел применение в различном оборудовании, включая кузнечнопрессовые машины и металлорежущие станки.

Описание устройства

Если рассмотреть простейший случай, то можно сказать, что гидроцилиндр — это гильза в форме цилиндрической трубки с внутренней поверхностью, подвергшейся тщательной обработке. Внутри устройства находится специальный поршень с манжетами в виде уплотнений из резины. Последние служат для того, чтобы рабочая жидкость не перетекала через разделенные полости цилиндра. В эксплуатации применяются особые минеральные масла. Устройство и принцип работы гидроцилиндра подразумевают подачу жидкости в полость. Поршень получает определенное давление и начинает перемещаться.

Правильный подбор устройства предполагает знание некоторых важных характеристик. Для начала следует выбрать подходящий диаметр поршня, то есть значение толкающего или тянущего усилия гидроцилиндра. Немалую роль играет также и значение диаметра штока. Выбирается этот параметр в зависимости от требуемой грузоподъемности и уровня динамической нагрузки. При неверно подобранном значении возможно изгибание штока в процессе эксплуатации. Ход поршня, в свою очередь, влияет на направление движения рабочего органа и общие размеры устройства в разложенном состоянии. В собранном виде габариты определяются расстояниями по центрам. Способ крепления гидроцилиндра зависит от его конструктивного исполнения.

Общий принцип работы

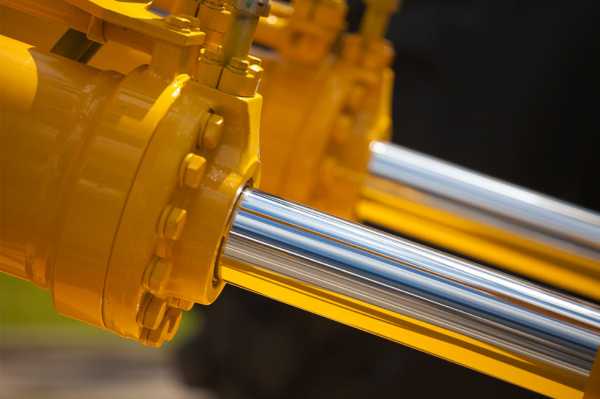

На полированную поверхность стержня передается усилие от поршня через шток. Правильное направление определяется при помощи грундбукса. Процессы подвода и отведения рабочей жидкости в цилиндре происходят через две укрепленных в гильзе крышки. Также у штока присутствует уплотнение из нескольких манжет. Первая из них служит для предотвращения утечки рабочей жидкости из гидроцилиндра, а вторая собирает попадающую внутрь грязь. Подвижный механизм и шток на резьбе соединяются специальной деталью или проушиной, которая обеспечивает подвижное закрепление корпуса агрегата.

Существует два основных принципа работы гидроцилиндра — с управлением при помощи гидрораспределителя или благодаря определенным средствам для регулировки гидравлического привода. При этом все действующие механизмы изготавливаются с повышенными показателями прочности и надежности. Конструктивные элементы вроде цилиндра и блока управления функционируют при высоких давлениях до 32 МПа. Для того чтобы лучше понять механизмы действия таких агрегатов, следует рассмотреть их основные актуальные разновидности.

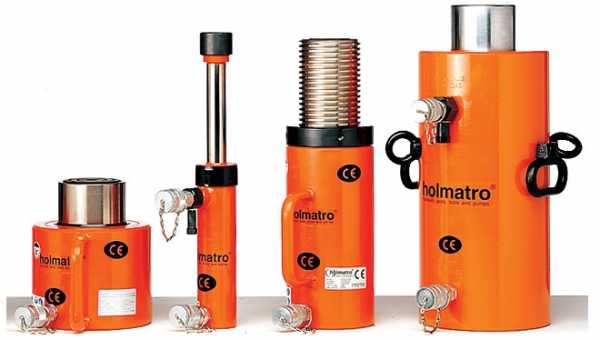

Гидроцилиндры одностороннего действия

В таких устройствах шток выдвигается посредством давления рабочей жидкости в полости поршня. Возвращение в исходное положение осуществляется пружинным усилием. Если сравнивать с принципом работы двухстороннего гидроцилиндра, то можно отметить один важный нюанс. При прочих равных усилие в одностороннем агрегате создается меньшее. Это происходит за счет того, что прямой ход штока подразумевает необходимость преодоления силы упругости пружины в рассматриваемом механизме.

Ярким примером гидроцилиндра одностороннего действия может служить обыкновенный домкрат. В данном случае пружина применяется в качестве основного возвратного элемента. При этом в ряде случаев вовсе нет нужды в использовании этой детали. К примеру, возврат может происходить за счет силы тяжести поднятого груза, другого агрегата или же посредством приводного механизма.

Гидроцилиндры двустороннего действия

Здесь рабочая жидкость также создает давление на шток. В качестве полости гидроцилиндра выбирается, соответственно, поршневая или штоковая. Прямой ход способен создавать большее усилие, однако скорость движения рабочей жидкости получается меньшей. При обратном движении картина ровно противоположная.

Такой принцип работы гидроцилиндра двухстороннего действия основывается на разнице в площадях, к которым происходит непосредственное приложение силы давления рабочей жидкости. Подобные устройства повсеместно встречаются, к примеру, при операциях подъема и опускания отвалов у большинства бульдозеров. Главную роль при этом играет эффективная площадь поперечного сечения.

Функционирование гидрозамков

Конструктивное исполнение данного элемента базируется на том, к какому типу принадлежит гидроцилиндр. Для одностороннего устройства характерно наличие седла, запорно-регулирующего элемента в форме шарика, поршня с толкателем, а также пружины. Принцип работы гидроцилиндра и его замка заключается в том, что при отсутствии давления в линии управления рабочая жидкость перетекает из одного канала в другой, тем самым сдвигая шарик. Однако обратного хода не происходит, потому как под действием потока запорно-регулирующий элемент крепко прижимается к седлу. Если же давление в линии управления присутствует, то рабочая жидкость беспрепятственно перемещается между двумя каналами.

В сдвоенном гидрозамке совмещаются сразу два обратных клапана. Они располагаются в одном корпусе так, что линия управления каждого из них соединяется со входом другого. Принцип работы гидрозамка гидроцилиндра в таком случае основан на том, что рабочая жидкость движется в обратном направлении только при наличии давления в отсеке. При этом каждая из двух сторон механизма работает независимо.

Варианты конструкции

Среди основных типов отмечают плунжерные, поршневые и телескопические устройства. Принцип работы плунжерного гидроцилиндра подразумевает подачу рабочей жидкости в полость, где плунжер начинает свое смещение из-за действия повышенного давления. Вернуться в исходное состояние агрегат способен благодаря воздействию внешнего усилия на торец штока.

Поршневые гидроцилиндры наиболее распространены. Основным отличием таких устройств от плунжерных является возможность к созданию толкающего или тянущего усилия. Штоковая полость сообщается через сапун с атмосферой, однако попадания частиц пыли и грязи на рабочую поверхность не происходит.

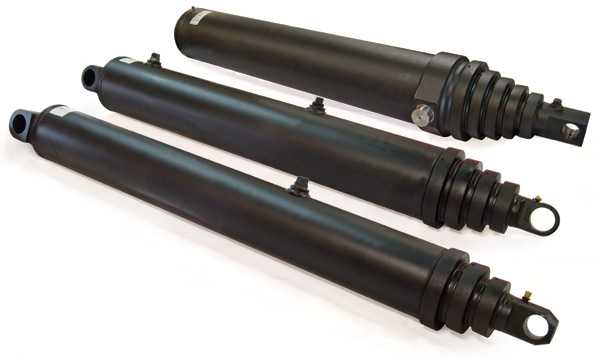

Телескопические гидроцилиндры

Свое название эти устройства получили за счет внешнего сходства с телескопами или подзорными трубами. Универсальность данных гидроцилиндров позволяет применять в их основе как односторонние, так и двухсторонние механизмы. Наиболее часто используются для операций подъема и опускания кузовов самосвалов. Принципы работы гидроцилиндра телескопического типа предполагают наличие большого хода поршня при относительно компактных габаритных размерах самого устройства.

fb.ru

конструкция и виды, изготовители и вспомогательное оснащение

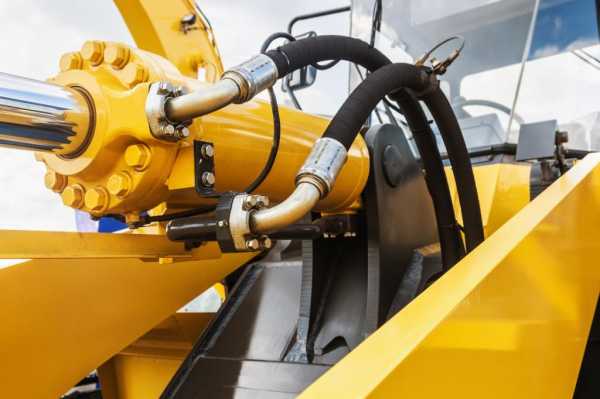

Действие огромной группы механического специального оборудования основывается на функции гидравлических цилиндров. В определенном роде выходит приводная система, которая при небольших затратах выполняет рабочий цикл.

Приспособления, в которых интегрируют такие узлы, применяются в промышленности, строительстве и еще в частных хозяйствах. Широкое распространение получил гидравлический цилиндр для пресса, который оказывает давление на какой-либо материал. Это может быть старый станок и матричные приборы в промышленности или производственные линии.

Конструкция

Суть всех гидравлических машин основывается на создании давления жидкостью на поршень, который находится в цилиндре. Шток из металла цилиндра выполняет циклическую работу приспособления, показывая рабочий момент на последнего получателя энергии. В варианте с прессом результатом рабочего момента является силовое давление, переходящее на уплотняющую платформу. К примеру, объемные прессовочные панели в мусороперерабатывающих устройствах выполняют компактное трамбование макулатуры, металлических и остальных отходов.

Огромного внимания стоит участок для выработки усилия. Как мы уже говорили, давление выполняется подачей жидкости на поршень. В виде активного вещества может быть и простая вода, но в серьезных системах используется специальное масло. При этом такой цилиндр может запускаться ручным усилием или электрическим двигателем, который сам нагнетает давление через жидкость.

Виды агрегатов

Популярные сейчас лишь два вида гидроцилиндров. Это двух- и односторонние приспособления, которые имеют серьезные эксплуатационные различия.

  1. Самыми лучшими и функциональными являются двухсторонние механизмы, в которых жидкостью создается ход поршня в две стороны. Это необычный цилиндр, который работает со специальной магистралью для сливания и обновления воды или масла.
  2. Получается, что одностороннюю гидравлику можно считать более упрощенным механизмом. В таком случае жидкость создает лишь усилие в одну часть, после чего поршень возвращается на место специальными инструментами — чаще всего, пружинами.

Общие характеристики

Технико-эксплуатационные характеристики именно к гидравлическим узлам можно поделить на две категории — создающие силовой потенциал и конструкционные.

  1. Основная характеристика, которая выделяет цилиндр гидравлический в плане эффективности, — это силовая нагрузка. Давление меняется от 2 до 50 т. Самые маленькие значения нагрузки до 10 т могут обеспечивать односторонние приспособления, а свыше — двухсторонние.
  2. В плане параметров конструкции нужно учесть ход штока и его диаметр. Ход в среднем идет от 150−400 мм, а диаметр где-то 40 мм. Эти параметры не так важны в отношении производительности, если сначала усилие подходит требованиям к нагрузке, однако их нужно учитывать для создания возможности будущей интеграции в рабочий комплекс.
  3. К примеру, цилиндры силовые с огромным рабочим ходом могут не подойти для простой по размерам станции для переработки отходов. И, наоборот, при оснащении специальной подъемной машины не стоит брать компактный цилиндр, ведь с большей вероятностью эта модель не сможет сделать достаточное усилие.

Изготовители

Лучшие цилиндры для различных нужд изготавливают под марками Ombra, JTC, Trommelberg и др. В семействах таких компаний можно отыскать и приспособления для оснащения маленьких автомастерских, и промышленные установки, выполняющие усилие в большое количество тонн. Также на нашем рынке широко показаны модели предприятия «Сорокин» в различных модификациях.

При этом российское устройство может обойтись дешевле, но обеспечит тот же рабочий эффект. Другое дело, что компания, скорее, будет ориентирована на маленький и средний сегмент — в основном гидроцилиндры с нагрузкой порядка десяти. Впрочем, ограничения по силе действий можно компенсировать конструкционной гибкостью. Эти механизмы можно применить и в виде простого функционального агрегата, и как оснастку в составе более больших производительных машин.

Вспомогательное оснащение

Необходимое оснащение для гидроцилиндров — это приборы для оптимизации работы, светотехнические устройства, а также системы безопасности. Выбор какого-либо устройства определяется условиями для работы механизма. Зачастую покупают светодиодные фонари, благодаря которым устройство может быть использовано в любое время.

К тому же наличие качественной подсветки может понадобиться на случай, если вы запланировали срочный ремонт гидравлических цилиндров, который чаще всего предполагает регулировку с подключением насосов или изменения пружин. В более усложненных конструкциях в основном применяют и электронные панели управления.


tokar.guru

Гидроцилиндры

В качестве
исполнительных механизмов (гидродвигателей)
применяются силовые цилиндры, служащие
для осуществления возвратно-поступательных
прямолинейных и поворотных перемещений
исполнительных механизмов. Гидроцилиндры
подразделяются на поршневые, плунжерные
мембранные и сильфонные.

4.1. Механизмы с гибкими разделителями

К механизмам с
гибкими разделителями относятся
мембраны, мембранные гидроцилиндры и
сильфоны.

Мембраны
(рис.4.1, а) применяют в основном при
небольших перемещениях и небольших
давлениях (до 1 МПа). Мембранный
исполнительный механизм представляет
собой защемленное по периферии корпуса
эластичное кольцо 1. При увеличении
давления в подводящей камере 2 эластичное
кольцо прижимается к верхней части
корпуса 3, и шток 4, связанный с эластичным
кольцом выдвигается. Обратный ход штока
обеспечивает пружина 5.

Рис.4.1. Схемы
мембран:
а – плоская с эластичным
кольцом; б – гофрированная металлическая

В
гидропневмоавтоматике распространены
также гофрированные металлические
мембраны (рис.4.1, б). Деформация таких
мембран происходит за счет разности
давлений ΔP
= P
1
– P
2
и внешней нагрузки R.

Мембранные
гидроцилиндры

(рис.4.2) допускают значительны перемещения
выходного звена – штока. При перемещении
поршня 1 в направлении действия давления
жидкости (рис.4.2, а) мембрана 3 перегибается,
перекатываясь со стенок поршня 1 на
стенки цилиндра 2, к которым она плотно
поджимается давлением жидкости (рис.4.2,
б). Обратный ход поршня происходит за
счет пружины.

Рис.4.2. Схемы работы
мембранного гидроцилиндра

Сильфоны (рис.4.3,
а) предназначены для работы при небольших
давлениях (до 3 МПа). Их изготавливают
из металлов и неметаллических материалов
(резины или пластиков). Металлические
сильфоны бывают одно- и многослойные
(до пяти слоев). Применение сильфонов
оправдано в условиях высоких и низких
температур, значение которых лимитируется
материалом, из которого изготовлен
сильфон. Сильфоны могут быть цельные
или сварные. Цельные изготавливают
развальцовкой тонкостенной бесшовной
трубы.

Рис.4.3. Схема
металлического сильфона
а – сильфон;
б – цельная стенка; в – сварная стенка

4.2. Классификация гидроцилиндров

Гидроцилиндры
являются объемными гидромашинами и
предназначены для преобразования
энергии потока рабочей жидкости
механическую энергию выходного звена.
Гидроцилиндры работают при высоких
давлениях (до 32 МПа), их изготовляют
одностороннего и двухстороннего
действия, с односторонним и двухсторонним
штоком и телескопические.

Таблица 4.1

Классификация
гидроцилиндров

4.3. Гидроцилиндры прямолинейного действия

Для привода рабочих
органов мобильных машин наиболее широко
применяют поршневые гидроцилиндры
двухстороннего действия с односторонним
штоком (рис.4.4).

Основой конструкции
является гильза 2, представляющая собой
трубу с тщательно обработанной внутренней
поверхностью. Внутри гильзы перемещается
поршень 6, имеющий резиновые манжетные
уплотнения 5, которые предотвращают
перетекание жидкости из полостей
цилиндра, разделенных поршнем. Усилие
от поршня передает шток 3, имеющий
полированную поверхность. Для его
направления служит грундбукса 8. С двух
сторон гильзы укреплены крышки с
отверстиями для подвода и отвода рабочей
жидкости. Уплотнение между штоком и
крышкой состоит из двух манжет, одна из
которых предотвращает утечки жидкости
из цилиндра, а другая служит грязесъемником
1. Проушина 7 служит для подвижного
закрепления гидроцилиндра. На нарезанную
часть штока крепится проушина или
деталь, соединяющая гидроцилиндр с
подвижным механизмом.

Рис.4.4. Гидроцилиндр:
1
– грязесъемник; 2 – гильза; 3 – шток; 4 –
стопорное кольцо; 5 – манжета;
6 – поршень;
7 – проушина; 8 – грундбукса

У
нормализованных цилиндров, применяющихся
в строительных машинах, диаметр штока
составляет в среднем 0,5 D,
ход поршня не превосходит 10D.
При большей величине хода и давлениях,
превышающих 20 МПа, шток следует проверять
на устойчивость от действия продольной
силы.

Для уменьшения
потерь давления диаметры проходных
отверстий в крышках цилиндра для подвода
рабочей жидкости назначают из расчета,
чтобы скорость жидкости составляла в
среднем 5 м/с, но не выше 8 м/с.

Ход
поршня ограничивается крышками цилиндра.
В некоторых случая она достигает 0,5 м/с.
Жесткий удар поршня о крышку в
гидроцилиндрах строительных машин
предотвращают демпферы
(тормозные устройства)
.
Принцип из действия большинства из них
основан на запирании небольшого объема
жидкости и преобразования энергии
движущихся масс в механическую энергию
жидкости. Из запертого объема жидкость
вытесняется через каналы малого сечения.

На
рис.4.5. представлены типичные схемы
демпферных устройств. Пружинный
демпфер

(рис.4.5, а) представляет собой пружину
1, установленную на внутренней стороне
крышки цилиндра 2, тормозящую поршень
3 в конце хода.

Демпфер
с ложным штоком

(рис.4.5, б) представляет собой короткий
ложный шток 1 и выточку 2 в крышке цилиндра.
Ложный шток может иметь коническую или
цилиндрическую форму. В конце хода
поршня жидкость запирается ложным
штоком в выточке крышки цилиндра и
вытесняется оттуда через узкую кольцевую
щель. Если ложный шток выполнен в виде
конуса, то эта щель уменьшается по мере
достижения поршнем конца своего хода.
При этом сопротивление движению жидкости
возрастает, а инерция, ускорение и
скорость движения поршня уменьшаются.

Регулируемый
демпфер с отверстием

(рис.4.5, в) по принципу действия аналогичен
демпферу с ложным штоком. Конструктивное
отличие заключается в том, что запираемая
в выточке крышки цилиндра жидкость
вытесняется через канал 1 малого сечения,
в котором установлена игла 2 для
регулирования проходного сечения
отверстия.

Гидравлический
демпфер

(рис.4.5, г) применяется в том случае, когда
конструкцией гидроцилиндра не может
быть предусмотрено устройство выточки.
В гидравлическом демпфере в конце хода
поршня стакан 1 упирается в крышку
цилиндра, а жидкость вытесняется из
полости 2 через кольцевой зазор между
стаканом 1 и поршнем 3. Пружина 4 возвращает
стакан в исходное положение при холостом
ходе поршня.

Рис.4.5. Принципиальные
схемы демпферов:
а – пружинный демпфер;
б – демпфер с ложным штоком;
в – демпфер
регулируемый с отверстием; г – гидравлический
демпфер

studfiles.net

Основные элементы гидравлического цилиндра | Гидроласт

Силовой гидроцилиндр состоит из следующих конструктивных элементов:

1) соединения головок с гильзой;
2) поршня со штоком;
3) направляющей штока;
4) демпферного устройства;
5) грязесъемника;
6) устройства для удаления воздуха;
7) устройство для подвода рабочей жидкости;
8) устройство для крепления гидроцилиндра к машине.

Соединение головок с гильзой в значительной степени определяет технологию обработки гильзы, а так же технологию сборки всего гидроцилиндра.

В конструкциях гидроцилиндров применяются следующие методы соединения головок с гильзой:

1) на болтах;
2) на наружной резьбе;
3) на внутренней резьбе;
4) на наружных полукольцах;
5) на внутренних полукольцах;
6) на закладной проволоке;
7) головка глухая;
8) головка приварная;
9) на штифтах;
10) на стяжных шпильках.

Поршень со штоком

При разработке конструктивного решения узла поршня со штоком основными факторами, определяющими выбор той или иной конструкции, являются: тип уплотнения поршня с гильзой, конструкция поршня и способ крепления поршня к штоку.

1) соединения головок с гильзой;
2) поршня со штоком;
3) направляющей штока;
4) демпферного устройства;
5) грязесъемника;
6) устройства для удаления воздуха;
7) устройство для подвода рабочей жидкости;
8) устройство для крепления гидроцилиндра к машине.

Соединение головок с гильзой в значительной степени определяет технологию обработки гильзы, а так же технологию сборки всего гидроцилиндра.

В конструкциях гидроцилиндров применяются следующие методы соединения головок с гильзой:

Основные типы уплотнений поршня с гильзой следующие:
1) манжетные уплотнения;
2) шевронные уплотнения;
3) чашечные уплотнения;
4) круглые кольца;
5) кольца прямоугольного сечения;
6) поршневые кольца;
7) фасонные уплотнения;
8) уплотнения прошлифовкой;

По своей конструкции поршни делятся на цельные и составные

На практике встречаются два основных способа крепления поршня к штоку:
1) Соединение при помощи резьбы;
2) Соединение безрезьбовое;

Конструкция штока

Шток представляет собой стержень круглого сечения, на один из концов которого крепится поршень, а на другой – элемент, соединяющий гидроцилиндр с исполнительными механизмами машины.

Основные типы наружных концов штоков следующие:
1). конец штока с наружной резьбой;
2). конец штока с внутренней резьбой;
3). конец штока гладкий;
4). конец штока с отверстием под палец;
5). конец штока шаровой;
6). конец штока в форме вилки.

Кроме вышеуказанных типов, применяться еще штоки, у которых проушина, вилка или шарнир сделаны за одно целое со штоком, но по габаритам больше его размера. Они либо откованы, либо приварены.

Шток может быть цельным и полым

Направляющая штока.

При разработке конструктивного решения узла направляющей штока основными факторами, определяющими выбор той или иной конструкции, является: тип уплотнения штока и способ крепления передней крышки гидроцилиндра к гильзе.

Направляющими штока могут служить:

1). сама головка гидроцилиндра;
2). втулка, запрессованная в головку;
3). втулка, развальцованная в головке;
4). наплавленная направляющая и съемная втулка.

Демферные устройства и способы гидравлического торможения поршня

Силовые гидроцилиндры часто используются для перемещения механизмов, имеющих большие массы и скорости. При этом силы инерции достигают значительных величин. Для остановки без удара движущейся массы применяют различные способы торможения и демпферные устройства.

Таким образом, изменяя параметры потока, меняя эффективные площади поршня или вводя дополнительную нагрузку, можно осуществить торможение поршня по заданному закону.

Основные способы гидравлического торможения поршня:
1) торможение при помощи кольцевого зазора;
2) торможение при помощи дросселя, встроенного в гидроцилиндр;
3) Торможение при помощи дросселя вне гидроцилиндра;
4) торможение при помощи ряда отверстий;
5) торможение двойным поршнем;
6) торможение при помощи различных устройств на поршне;
7) торможение при помощи уменьшения давления на входе в систему противодавлением.

Грязесъемники

Производство и продажа гидроцилиндров

При выдвижении штока из гидроцилиндра на него может попасть пыль и грязь. При втягивании штока ус манжеты не препятствует попаданию грязи внутрь гидроцилиндра. Попадание грязи и пыли в гидроцилиндр способствует быстрому выходу из строя уплотнений штока и поршня, а также — загрязнению всей гидросистемы.

Для предотвращения попадания грязи и пыли в гидроцилиндрах применяются грязесъемники и защитные кожухи. Один из наиболее часто встречающихся видов — обычная U- образная манжета, расположенная так, чтобы она одним из своих усов счищала грязь со штока при его втягивании. Такая манжета при выдвижении штока может вывернуться из канавки, поэтому ее часто армируют, заключают в стальной каркас или делают с более прочным основание.

Эти грязесъемные манжеты обычно изготавливаются из маслостойкой резины, полихлорвинила и других эластичных материалов. Так как кромки этих манжет эластичны, они при большом количестве грязи на штоках быстро изнашивается. Были попытки создать скребковые металлические грязеочистители. Однако на практике получалось, что от пыли эти шайбы, зацементировавшиеся в одном положении, с одной стороны открывали большой зазор, а другой- скребли шток.

На некоторых гидроцилиндрах для очистки штока от грязи применяют фетровые и войлочные набивки.

Для получения преимуществ эластичных манжет и скребковых грязеочистителей в гидроцилиндрах применяются комбинированные грязесъемники. Они состоят из тонкого латунного скребкового кольца, плавающего между двумя прокладками из резины. За ним расположена эластичная грязесъемная манжета. Все это находится в жестком металлическом корпусе. Наружный диаметр скребкового кольца несколько меньше внутреннего диаметра кожуха, что обеспечивает его самоустановку.

Для защиты штоков от попадания стружки, летящих камней, а также от пыли и грязи применяются защитные кожухи. Защитные кожухи бывают составные и цельные. Эти кожухи обычно изготовлены из ткани с металлическими кольцами. Цельные кожухи изготавливаются из маслостойкой резины в пресс-формах. Кожухи одним своим концом крепятся на штоке, а других- на головке гидроцилиндра.

На основании анализа конструкции грязесъемников и их работы можно дать следующие рекомендации.

Для защиты гидроцилиндров от попадания грязи и пыли по штоку рекомендуется применять комбинированные грязесъемники, состоящие из металлического скребка и эластичной манжеты, имеющей профиль рабочего уса, подобный профилю манжет по ГОСТу 6969.

Устройства для удаления воздуха

Воздух накопившийся в гидроцилиндре во время сборки, монтажа, а также длительной остановки, необходимо из гидроцилиндра удалить для достижения устойчивой работы гидросистемы. При правильном монтаже гидроцилиндра и его подводящих трубопроводов накопление воздуха в гидроцилиндре можно уменьшить. Подвод рабочей жидкости необходимо производить в верхних точках гидроцилиндра.

Накопившиеся при длительной остановке гидроцилиндра воздух удаляется, в этом случае после нескольких перемещений поршня на холостом ходу из одного крайнего положения в другое. Однако для большей надежности, а так же исходя из того, что вышеизложенные рекомендации не всегда выполнимы, в гидроцилиндрах для удаления воздуха применяются конструктивные дополнительные средства. Шариковый клапан, который устанавливают в гильзе цилиндра около головки. При немного отвернутом винте шарик приподнимается и пропускает воздух, который затем по зазору в резьбе выходит наружу. Конусный клапан встраивается в подводящий штуцер. Для облегчения прохода воздуха из верхних точек гидроцилиндра к подводящему отверстию в головках иногда делают специальные сверления.

Для удаления воздуха из гидроцилиндра можно применить змеевик из тонкой трубки, которая входит в полость цилиндра. Значительное гидравлическое сопротивление трубки обеспечит минимальный расход жидкости и беспрепятственный выход воздуха, вязкость которого значительно ниже вязкости жидкости.

Устройства для подвода рабочей жидкости

В самом общем случае подвод рабочей жидкости к гидроцилиндру осуществляется через головки или через бобышки, приваренные к гильзе. В штуцерах применяется резьба по ГОСТу 6111, которая обеспечивает герметичность без применения добавочных уплотнений при давлениях до 300 кг/см2.

Однако, при конусной резьбе трудно обеспечить заданное угловое положение угольника или тройника. Широко применяется в штуцерах метрическая резьба. Штуцеры с метрической резьбой уплотняют в корпусах гидроцилиндров прокладками из маслостойкой резины, фторопласта или мягкого цветного металла. Применяется также фланцевое присоединение штуцеров к гидроцилиндру.

Для трубопроводов, которые по условиям монтажа могут иметь различные положения относительно гидроцилиндра, применяют угловые шарнирные соединения. Как правило желательно иметь подводящие рукава к гидроцилиндру одинаковой длины. В этом случае подводящие штуцеры располагаются у одной головки (передней или задней), к этой головке подходят два рукава одинаковой длины, а с другой головкой соединяются металлическим трубопроводом. Примером такого подвода жидкости служит тракторный гидроцилиндр типа ГЦ.

В некоторых гидроцилиндрах подвод жидкости от одной головки к другой осуществляется при помощи двойной стенки.

В гидроцилиндрах с неподвижным штоком подвод жидкости осуществляется через пустотелый шток. Кроме того, подвод жидкости через шток может быть осуществлен и при подвижном штоке.

В тех случаях, когда к качающемуся гидроцилиндру необходимо подвести рабочую жидкость, не применяя гибких рукавов, ее подводят через палец проушины задней головки или через палец проушины штока.

Типы установки и крепления гидроцилиндров к машине

В зависимости от способа установки и крепления к машине гидроцилиндры можно разделить на два типа:

1) гидроцилиндры жестко закрепленные;
2) гидроцилиндры шарнирные;

Жестко закрепленные гидроцилиндры имеют следующие виды крепления:

1). на лапах;
2). на основании головок;
3). фланец передней головки;
4). фланец посредине;
5). фланец у задней головки;
6). крепление неподвижным штоком;
7). крепление при помощи удлиненных шпилек;
8). на резьбе у передней головки;
9). на цапфах.

При способе крепления на лапах, лапы могут быть расположены у основания гидроцилиндра или по его оси, могут располагаться у головки гидроцилиндра или у гильзы. Они могут быть выполненными за одно целое с головкой или гильзой, а также съемными. В гидроцилиндрах с прямоугольными головками можно обойтись вообще без лап, так как основанием для крепления могут служить сами головки, в которых просверлены крепежные отверстия.

При торцовом креплении гидроцилиндра используют фланец, который располагают у передней головки, посредине или у задней головки. У гидроцилиндра со шпильками торцовое крепление может быть осуществлено при помощи шпилек, скрепляющих головки с гильзой, однако в этом случае шпильки должны быть удлинены. В некоторых случаях гидроцилиндры крепятся на цапфах. При этом необходимо иметь на гильзе один или два бурта. Гидроцилиндр устанавливается буртами в седле и сверху на бурты надевают хомут, который крепится с цапфе болтами.

В строительных и дорожных машинах, на тракторах, горных машинах и многих других применяют гидроцилиндры с шарнирным креплением. Шарнирные гидроцилиндры бывают следующих видов: с проушиной у задней головки, с вилкой у задней головки, с цапфой у передней головки, с цапфой посредине, с цапфой у задней головки, с шаровой опорой у задней головки, с шаровой опорой у задней головки, с щаровой опорой у гильзы. Проушина, вилка, цапфа, шаровая опора могут быть за одно целое с головкой (гильзой) или съемными.

Часто для предохранения гидроцилиндра от изгиба в заднюю проушину вставляют сферический подшипник. Этот тип шарнира приближается к шаровому. Цапфы у передней и задней головок обычно изготавливаются сварными. Цапфы посредине могут быть приварены к гильзе, а так же съемными.

www.gidrolast.ru

Типы гидравлических систем и их принципиальные схемы

На принципиальной схеме изображена конструкция гидравлической системы.

Отдельные гидроприборы обозначены условными знаками согласно ГОСТу-2.782 и соединены друг с другом.

Соединения отдельных магистралей обозначены на принципиальных схемах линиями.

С помощью принципиальной схемы можно разобраться в режиме работы гидросистемы.

К подробным функциональным схемам, как правило, прилагается еще и диаграмма работы гидросистемы, позволяющая точно воспроизвести последовательность включения отдельных установок или машин.

Анализируя принципиальные схемы, можно сказать, что элементы схем повторяются в различных гидросистемах.



Простая (открытая) гидросистема



На рисунке изображена простая гидравлическая система.

Насос 1 с нерегулируемой подачей всасывает рабочую жидкость из резервуара и подает ее в гидравлическую систему. Распределитель с ручным управлением 4 находится в нейтральном положении. Рабочая жидкость циркулирует из насоса в бак 2 почти без напора. Распределитель удерживается в нейтральном положении с помощью двух пружин (центрирующие пружины).

При включении распределителя 4 (левое положение, обозначенное параллельными стрелками) рабочая жидкость поступает в полость поршня гидроцилиндра 5.

Шток поршня выдвигается. Скорость выдвижения зависит от подачи насоса и размера гидроцилиндра (площади поршня).

Усилие, возникающее на штоке поршня, зависит от площади поршня и максимального давления в гидросистеме. Максимальное давление в гидросистеме и, следовательно, нагрузка гидросистемы регулируется с помощью клапана ограничения давления 3.

Величина давления в гидросистеме определяется преодолеваемым сопротивлением потребителя и измеряется манометром 6.

Гидросистема с распределителями последовательного включения



Если удлинить магистраль слива первого гидравлического распределителя простой гидросистемы, установив на ней один или несколько распределителей, то мы получим так называемое последовательное включение.

При последовательном включении необходимо, чтобы сила и скорость включаемых одновременно потребителей регулировалась.

Точнее говоря, дело обстоит следующим образом. Чтобы привести в движение гидроцилиндр 2, необходимо давление, соответствующее силе подъема и площади поршня. Это давление действует на кольцевую поверхность поршня цилиндра 1. Действующее на цилиндр 1 давление складывается из внешнего усилия, действующего на шток поршня, и давления, состоящего из давления, действующего на цилиндр 2, и площади кольцовой поверхности поршня цилиндра 1.

Если давление, действующее на цилиндр 1, больше суммы действующих сил, то оба гидроцилиндра выдвигаются. Отношение скоростей движения гидроцилиндров 1 и 2 пропорционально отношению плошади поршня цилиндра 2 к кольцевой поверхности цилиндра 1.

Циркулирующая гидравлическая жидкость через фильтр сливается в бак.







Параллельное включение элементов распределителей



Каждый распределитель соединен с каналом Р, все потребители управляются одновременно.

Распределение рабочей жидкости производится в соответствии с сопротивлением в гидросистемах потребителей.

Параллельное включение элементов распределителей



Каждый распределитель соединен с каналом Р, все потребители управляются одновременно.

Распределение рабочей жидкости производится в соответствии с сопротивлением в гидросистемах потребителей.





Сдвоенная схема



Подача рабочей жидкости производится только через циркуляционный канал.

Потребители включаются не одновременно.

Эта схема применяется в качестве предохранительной схемы.





Последовательное включение



Используется слив рабочей жидкости.

Рабочая жидкость от потребителя 1 сливается в распределитель 2.

Таким образом, потребитель 2 имеет принудительное управление, т.е. скорости потребителей зависят от подачи рабочей жидкости, а рабочие давления суммируются.



Гидравлическая система с параллельным включением нескольких распределителей



Насос 1, подача которого регулируется с помощью регулирующего двигателя 2, всасывает отфильтрованную жидкость и подает ее в соседнюю гидросистему. Через магистральные ответвления и гидравлические распределители 5, 6 и 7 рабочая жидкость поступает в гидроцилиндры 8, 9 и 10.

Распределители и, следовательно, потребители, расположены параллельно.

На схеме распределители 5 и 6 в нейтральном положении перекрывают точки подключения Р, А, В и Т.

Когда распределитель 7 находится в правом положении, точка подключения Р закрыта.

Клапан ограничения давления 3 регулирует давление в гидросистеме перед распределителями, которого величина снимается нажатием клавиши 3/2-распределителя 4 на манометру.

В качестве потребителей на схеме изображены телескопический гидроцилиндр двустороннего действия 8, дифференциальный гидроцилиндр 9 с постоянным демпфированием поршня и гидроцилиндр одностороннего действия и возвратной пружиной 10.

При параллельном включении нескольких цилиндров могут двигаться одновременно лишь в том случае, если имеется достаточное количество рабочей жидкости, с помощью которой можно поддержать необходимое рабочее давление.

В противном случае давление устанавливается по минимальному сопротивлению, то есть вначале выдвигается цилиндр с минимальным давлением.

Когда первый цилиндр достиг конечного положения, давление нарастает, достигая величины, требуемой для выдвижения следующего цилиндра. Выдвижение цилиндров происходит поочередно в зависимости от давления, требуемого для преодоления нагрузки.





Гидравлическая система с трехкаскадным дистанционным ограничителем давления



Если в гидравлической установке возникает необходимость применить трехкаскадное управление давлением, то это делается путем подключения двух дополнительных клапанов ограничения давления или двух клапанов предварительного управления.

На принципиальной схеме изображен клапан ограничения давления 1 с предварительным управлением, который с помощью распределителя 2 соединяется с одним из двух клапанов предварительного управления 3 или 4.

Когда гидравлический распределитель 2 находится в нейтральном положении, клапаны 3 и 4 соединяются с баком. Давление в гидросистеме устанавливается на клапане ограничения давления 1. Когда к распределителю 2 подключается напорный клапан 3 или 4 (в данном случае клапаны предварительного управления), то давление подается одновременно на клапан 1 и 3 или 4. Это означает, что на клапане 1 устанавливается максимальное рабочее давление. а в подключенном напорном клапане 3 или 4 более низкое давление. Эта схема может применяться и в качестве дистанционного управления гидроцилиндрами.



Гидравлическая система с дифференциальным включением цилиндра



Широко распространена так называемая дифференциальная схема. Особенность этой схемы является то, что в полости штока 1 гидроцилиндра постоянно находится сжатая рабочая жидкость, а полость поршня 2 через трехходовой распределитель 3 нагружается или разгружается в направлении бака.

Отношение действующих на шток поршня сил соответствует отношению площадей сторон поршня и штока. Отсюда и название «дифференциальная схема».

Эта схема применяется в гидравлических зажимах с малогабаритными насосами.

При выдвижении штока поршня рабочая жидкость 4 вытесняется из полости штока и вместе с рабочей жидкостью насоса 5 подается на противоположную сторону в полость поршня.

Разумеется, при применении подобной схемы следует помнить, что усилие штока поршня соответствует разности площадей поверхности поршня и кольцевой поверхности поршня, иными словами, это усилие соответствует площади штока поршня.

Если выбранное нами отношение площадей кольцевой поверхности поршня и поверхности поршня составляет 1:2, то скорость выдвижения и скорость возврата штока поршня дифференциального цилиндра одинаковы.

В этом состоит преимущество данной схемы.

























Гидравлическая система с двойной блокировкой гидроцилиндра



В этой гидросистеме, если необходимо зажать гидроцилиндр в обоих направлениях движения, зафиксировав его в нужном положении, применяется сдвоенный обратный клапан 1 с деблокировкой в обоих направлениях. Когда распределитель находится в положении, изображенном на схеме, цилиндр невозможно сдвинуть с места усилием извне.

В зависимости от направления приложения силы левый или правых обратный клапан герметически перекрывает отток рабочей жидкости.

Для выдвижения или возврата гидроцилиндра из подводящей стороны включается расположенный в магистрали слива обратный клапан.

Когда гидравлический распределитель занял нейтральное положение, следует обратить внимание на то, чтобы обе точки подключения деблокируемых обратных клапанов были разгружены в направлении магистрали бака. Только тогда можно обеспечить быстрое и точное закрытие конуса клапанов и герметичность перекрытий.

Гидравлическая система c клапаном наполнения и обратным клапаном с гидравлическим управлением



Когда на рабочий гидроцилиндр в гидравлической системе постоянно действует нагрузка (например, суппорт протяжного станка), то гидроцилиндр необходимо предохранить от опускания из-за утечки в гидравлическом распределителе. Это достигается с помощью установленного в сливной магистрали обратного клапана 1 с деблокировкой. Кроме того, необходимо установить клапан противодавления (клапан подключения давления 2). Давление открытия этого клапана примерно на 10% выше веса удерживаемого груза.

При этом возникает эффект гидравлической противодействующей силы.

И только после подачи давления на сторону поршня (А) это «предварительное напряжение» удается преодолеть. В результате поршень опускается.

Скорость опускания регулируется с помощью регулятора потока 3.

Подключенный параллельно к регулятору потока обратный клапан позволяет осуществлять быстрый подъем груза.





Гидравлическая система с регулированием давления в первом гидроцилиндре и подключением второго цилиндра для выдвижения и возврата



Перед нами упрощенная гидросистема зажимного устройства с подачей сверла. На ней представлен принцип гидравлического последовательного включения в зависимости от давления.

На практике необходимо следить за тем, чтобы проводился контроль положения гидроцилиндра и давления с целью, получения очередного сигнала, в зависимости от выше указанных контролируемых величин. Это на схеме не показано.

4/2-распределитель 1, приводимый в движение педалью, удерживается в исходном положении с помощью пружины. Оба цилиндра (подача сверла и гидравлический зажим) втянуты.

При включении распределителя 1 точка подключения Р соединяется с точкой подключения 8, а точка подключения А с точкой подключения Т.

Рабочая жидкость через открытый в исходном положении клапан регулирования давления 2 поступает в цилиндр гидравлического зажима. Цилиндр выдвигается. Канал, соединяющий цилиндр подачи сверла, перекрыт клапаном подключения давления 3.

После того, как цилиндр зажимного устройства занял заданное положение, давление нарастает. В цилиндре зажимного устройства устанавливается регулируемое клапаном 2 давление. В линии насос-клапан регулирования давления давление возрастает до тех пор, пока не достигнет величины, установленной на клапане подключения давления 3.

Когда заданное давление достигнуто, клапан 3 открывается и цилиндр подачи сверла выдвигается со скоростью, установленной на регуляторе потока 5. Возврат цилиндров производится в обратном порядке. Цилиндр зажимного устройства отпускает заготовку только после того, как цилиндр механизма подачи сверла вернулся в исходное положение.

Такая последовательность возврата определяется клапаном подключения давления 4. После того, как пружина вернула распределитель 1 в исходное положение, начинается возврат цилиндров. Рабочая жидкость вначале поступает в цилиндр механизма подачи сверла.

В этот момент канал, ведущий к цилиндру зажимного механизма, перекрыт клапаном подключения давления 4.

Когда цилиндр подачи сверла достиг конечного положения, давление продолжает нарастать. Как только достигается давление, установленное на клапане 4, этот клапан открывает канал цилиндра зажимного механизма и цилиндр начинает возвратное движение.

В гидросистеме применяется саморегулирующий насос с компенсацией давления и регулируемой подачей (например, лопастной насос тип V3). Таким образом, максимальное рабочее давление устанавливается непосредственно на насосе.



Гидравлическая система пресса с клапаном наполнения и цилиндром ускоренного хода



Как правило, гидравлические прессы обладают большой мощностью. Поэтому в гидравлических системах для прессов применяются гидравлические цилиндры большого объема.

Для обеспечения ускоренного хода поршня вместо дорогостоящих насосов больших объемов применяют так называемые наполнительные клапаны, которые по существу являются крупногабаритными обратными клапанами с гидроуправлением.

Эти клапаны имеют следующий принцип действия:

Предположим, что ползун пресса находится в верхнем (исходном) положении, а движение вниз управляется 4/3-распределителем 6 (положением скрещенных стрелок ), который подает давление на оба цилиндра ускоренного хода 1.

Рабочая жидкость, необходимая для привода ползуна пресса 2, поступает из бака над ползуном 3 через открываемый обратный клапан 4.

После того, как плита пресса прижата к заготовке, сопротивление повышается и давление в гидросистеме нарастает. Открывается регулируемый клапан подключения давления 5 и рабочая жидкость подается в полость цилиндра ползуна пресса. На все три поверхности поршня подается максимальное давление.

Наполнительный клапан перекрывает магистраль бака над ползуном 3. При возврате полости поршня (А) цилиндров ускоренного хода разгружаются, а в полости штоков (В) под давлением подается рабочая жидкость.

Одновременно через магистраль управления давление подается в точку подключения X наполнительного клапана. С помощью цилиндра управления открывается основной конус и рабочая жидкость стекает в бак над ползуном.



Гидравлическая система синхронного хода нескольких гидроцилиндров



Одним из распространенных способов синхронизации хода гидравлических цилиндров является так называемый «гидравлический боуденовский трос». Правда, применение боуденовского троса в гидравлических системах связано с определенными затратами.

Два гидроцилиндра одинаковых размеров со сплошными поршневыми штоками последовательно подключаются друг к другу. Благодаря этому второй цилиндр повторяет движение первого цилиндра, на который подается давление насоса. Поскольку обе последовательно включенные полости цилиндров столб жидкости только перемещают, ход цилиндров вследствие внутренних, а возможно и внешних утечек, без подпитки может измениться.

Во избежание нежелательных последствий такого изменения хода поршней полость «боуденовского троса» с помощью расположенного справа 4/3-распределителя 2 через каждый ход соединяется кратковременно с магистралью подачи насоса или бака.

Неравномерный ход поршня имеет следующие причины:

а) левый цилиндр первым возвращается в верхнее конечное положение и включает концевой выключатель 3.

Причина: недостаток жидкости между цилиндрами.

Способ устранения: с помощью левого концевика 3 включить магнит «а» гидравлического распределителя 2. Рабочая жидкость будет поступать в магистраль управления до тех пор, пока правый цилиндр также не включит концевой выключатель. Магнит «а» снова отключается.

б) Правый цилиндр первым возвращается в верхнее конечное положение и включает концевой выключатель 4.

Причина: избыток жидкости между цилиндрами.

Способ устранения: с помощью правого концевика 4 включить магнит «b» распределителя 2.

Этим открывается гидравлически деблокируемый обратный клапан 5 и жидкость стекает до тех пор, пока левый цилиндр также не займет конечное положение.

С помощью левого концевого выключателя 3 магнит «b» отключается. В этом случае синхронность хода поршня зависит не только от количества жидкости между цилиндрами, но и от точности исполнения обоих цилиндров.

Общеизвестен тот факт, что в технике невозможно изготовить две абсолютно одинаковые детали.

Поскольку подпиточный распределитель 2, как правило, имеет золотниковую конструкцию, возникает определенная утечка.

Поэтому необходимым условием надежной работы всей системы является установка седельного обратного клапана 5.



Закрытая гидравлическая система



Под закрытой гидросистемой следует понимать гидросистему в которой используется насос 1, а вместо гидроцилиндра — гидродвигатель 2.

Рабочая жидкость в такой гидросистеме поступает из насоса в гидродвигатель, а оттуда снова во всасывающую магистраль насоса.

Как правило, в закрытой гидросистеме применяется гидронасос с регулируемой подачей в обоих направлениях.

Для практического использования закрытой гидросистемы необходимо следующее дополнительное оборудование.



Ограничители давления



Оба регулируемых предохранительных клапана 3 и 4 ограничают давление на стороне высокого давления и защищают гидросистему от перегрузок. Рабочая жидкость стекает на сторону низкого давления. Клапаны ограничения давления одновременно служат для торможения гидродвигателя при нулевой подаче насоса.



Промывочный клапан и подпиточный контур



Промывочный клапан 5 является распределителем с гидравлическим управлением. Когда подача насоса 1 равна нулю, подпиточный насос б через промывочный клапан 5, находящийся в среднем положении, предохранительный клапан 7 и радиатор охлаждения 8 сливает жидкость в бак.

С помощью предохранительного клапана 7 устанавливается подпиточное давление (низкое давление). Оно составляет, как правило, 8 — 15 бар.

Когда насос осуществляет подачу рабочей жидкости, то есть когда в гидродвигатель поступает жидкость, на стороне высокого давления (рабочее давление) включается промывочный клапан, открывающий канал, который соединяет сторону низкого давления с предохранительным клапаном 7.

Например, если слева расположена сторона высокого давления (гидродвигатель 2 вращается вправо), то в этом случае промывочный клапан 5 через левую магистраль управления включается в правом направлении. Благодаря этому сторона низкого давления (справа) соединяется с предохранительным клапаном 7, которым управляет подпиточный насос.

Из стороны низкого давления жидкость через промывочный клапан 5 и предохранительный клапан 7 поступает в бак. Одновременно подпиточный насос б через обратный клапан 9 подает рабочую жидкость на сторону низкого давления. Обратный клапан 10 со стороны высокого давления закрыт.

При смене направления подачи регулируемого насоса давление на промывочный клапан подается с другой стороны. И весь цикл соответственно повторяется.

Благодаря применению промывочного клапана в замкнутой системе осуществляются подача тепла и обмен рабочей жидкости.



Кроме того, расмотрим в качестве примера:

Гидравлическая система вилочного погрузчика



Гидросистема вильчатого погрузчика выполнена в виде блока управления.

Блок состоит из трех управляемых золотниками распределителей, включенных параллельно:

  • Распределитель 1 цилиндра хода;
  • Распределитель 2 цилиндра наклона;
  • Распределитель 3 дополнительного гидрооборудования.

Когда элементы управления (шестиходовые распределители) находятся в исходном положении, рабочая жидкость в гидросистеме циркулирует из точки подключения насоса Р в точку подключения бака Т без напора.

Включая отдельные элементы управления (1, 2 и 3), мы управляем потребителями.

В канале Р дополнительно устанавливается разделитель потока. Независимо от нагрузки он осуществляет дозировку потока в направлении клапанов 2 (наклонных цилиндров) и 3 (дополнительное гидравлическое оборудование) по заданной величине.



Гидравлическая система для установок с меняющейся нагрузкой



Нагрузки в приводах опрокидывающих устройств, шанторных ворот шлюзов, подъемных мостов, шлагбаумов и т.д. часто меняются.

То есть в процессе движения меняется направление действия груза. Для того, чтобы заданная скорость потребителя под действием нагрузки не увеличивалась, применяются тормозные клапаны (8 и 9), изображенные на рисунке.

Два нерегулируемых насоса 1 и 2 осуществляют подачу рабочей жидкости через обратные клапаны 5 и 6 и магистраль насоса в распределитель 7.

С помощью предохранительных клапанов с предварительным управлением 3 и 4, посредством на них установленных сверху распределителей для разгрузки давления, насосы могут переключаться на безнапорную циркуляцию.

При выдвижении цилиндра 12 подача жидкости осуществляется через тормозной клапан 8. Тозмозной клапан 9 включается со стороны подачи жидкости. Если после изменения нагрузки скорость движения гидроцилиндра выше заданной, давление управления понижается, то есть тормозной клапан закрывается. Таким образом, скорость движения цилиндра регулируется независимо от нагрузки.

Предохранительные клапаны 10 и 11 служат для вторичного предохранения.





Компания Гидро-Максимум занимается проектированием и сборкой маслостанций и других гидравлических систем мобильной техники и стационарного оборудования. У нас вы можете заказать построение и сборку любых конфигураций гидравлических систем.

hydro-maximum.com.ua
