Установка гнб vermeer – Vermeer Navigator: характеристики моделей установок ГНБ

"Прокол" грунта или установка ГНБ( Vermeer D24X40 ) — DRIVE2

Решил поделиться.
Работу такой игрушечной машинки вживую вижу впервые.
Да, эти ребята у нас в посёлке и на моей улице уже работали 3 раза, прокалывали грунт для замены нашей магистральной водопроводной трубы, но я был на вахте, так что не видел.

А 4 дня назад эта же бригада прокалывала грунт мне, на мой дом.
Понадобилась замена отвода от распределительного колодца до моего дома(требование Водоканала — но тут много писать, это думаю, неинтересно, да и не для общего доступа!)
Кстати, впервые в жизни пришлось работать с полиэтиленовой арматурой и трубами. Медь, сталь, металлопластик, полипропилен и прочее — знакомо. Умею работать, умею монтировать, паять итд. А вот полиэтилен как-то "прошёл мимо".

Полный размер

Как всё происходит в этом видео.


Есть видео конкретно работы в моём доме, но там мелькают лица моих "домашних", а фото близких я принципиально не выкладываю,
Если жена ли, дочь, ли сын, выложат сами свои фото в Интернете, то тогда другое дело.
Подробностей не будет(кто понимает- поймет), каждый сам решает, выкладывать ли личные фото и особенно фото близких в Интернете.

Вот такая машина(КАМАЗ) перевозит установку
Всё внутри и установка ГНБ и трубы и даже бак с водой.
Сами понимаете, бурения без воды не бывает!
В кадре забор соседского дома.
Сосед строится, но в этот раз повезло — хоть и перекрыл проезд(узкий, сцуко, переулок, хоть я и забор в усадьбу максимально сдвинул!), но слава Богу, ничего сосед не завозил в этот день.

Полный размер

Технология прокола или ГНБ- горизонтального наклонного бурения.
Забуривание под углом(бардак на фото, но живу и строюсь по средствам)

Полный размер

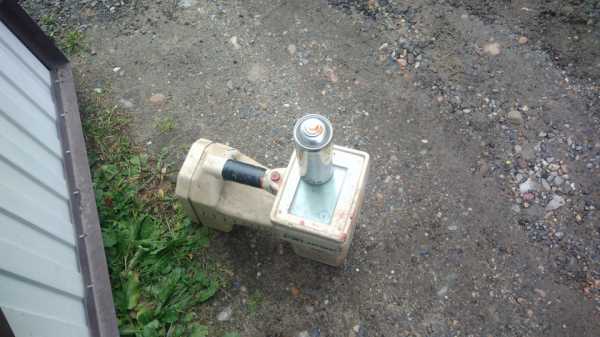

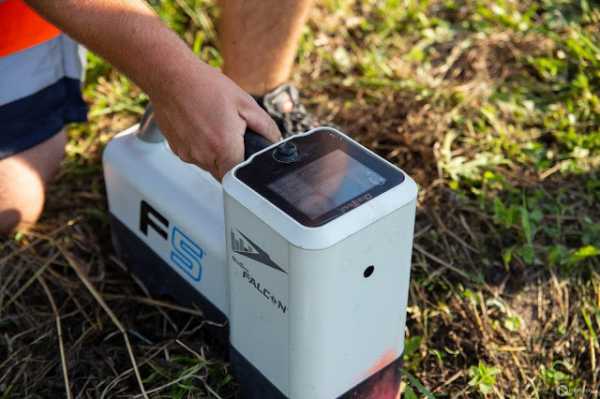

Контроль нахождения долота( в долоте смонтирован датчик позиционирования)
Поворот и наклон буровой колонны по нахождению долота. Контрольный прибор показывает азимут, глубину.

Полный размер

Трассу размечают при помощи баллончика с краской.

Затем подцепка пластиковой трубы к долоту, вытягивание буровой колонны и протягивание трубы.

Полный размер

А вот так работают трубные плашки

Забавная штука!
Непривычно. всё такое маленькое, НКТ по 1800 мм и чисто довольно-таки
-Я то привык к тому, что бурение это грязь, грохот и прочее.
Ну и промышленные установки ГНБ, которые работают на промыслах в разы больше.

Пацаны отработали на "ять"!
Профи, что скажешь!
Чётко вышли в подпол, не задев фундамент и внутренние стены подпола и чётко прошли под нижней кромкой кольца колодца, не задев отводы к соседям. Глубина прокладки -2,7 метра.
И наговорились с пацанами всласть(Один из них, бывший "бурила" из Александровской НГРЭ — большая была контора, могучая, пока не развалили в "перестройку", мать бы её!) — свои, мужики, такие же Работяги как я.

Такое же отношение к жизни, к "власти" в нашей несчастной стране.
Спасибо, Пацаны, дай вам и Вашим близким здоровья, счастья и удачи!
Ну и денег побольше. Буду вас рекомендовать, если кто спросит о подобных услугах.

И самое важное.
"Цена вопроса" и время.
30.000 за 18 метров трассы, с материалом, вентилями, подключением, проверкой работы.
Время около 4 часов.
Ожидание бригады почти 1,5 недели(вода конечно в доме была).

Для понимания про грунт у меня в усадьбе.
600…700 мм — плодородный слой
До 1900…2100мм. — песок, практически без глины — бетон отличный получается!
Дальше "линза" как его называю. "железистого" песка- ядрёный слой красного цвета, прочный, только перфоратор берёт — миллиметров 200…300, местами 500
Затем песок и на 2800…3000 речная галька.

А вот глубже я не закапывался, не было надобности, да и вручную 3 метра выкопать, поверьте, та ещё задачка, даже в таком грунте.
А копать в своей усадьбе пришлось много — тогда ещё техника не могла зайти, забор не был отодвинут внутрь усадьбы.
Короче — речная долина Великой Сибирской Реки Киргизка- Малая Киргизка(шучу, конечно!)

ru.wikipedia.org/wiki/Большая_Киргизка
ru.wikipedia.org/wiki/Малая_Киргизка
Дом стоит на горе и до речного русла около 4…7 метров по высоте.

Как бы работала подобная установка к примеру, в Чите, где даже траншею прокопать под кабель в 700 мм та ещё задача(скальный грунт) я не знаю.

www.drive2.ru

Vermeer против Tracto-Technik. Родео ГНБ 2018.

XVI Международная конференция, выставка и показ технологий «ENGINEERING Bezwykopowa» прошла 20-22 июня этого года в Томашовице, недалеко от Кракова, где в атмосфере загородного пикника боролись за звание чемпиона две команды. Одна на американской установке ГНБ Vermeer, другая на немецкой установке ГНБ - Tracto-Technik

Согласно правилам, машины, используемые в соревновании, должны были отвечать следующим параметрам: тяговое усилие не более 160 кН; бурильные штанги длиной не более 3 м (10 футов). Команды могли рассчитывать на четырех участников (включая менеджера).

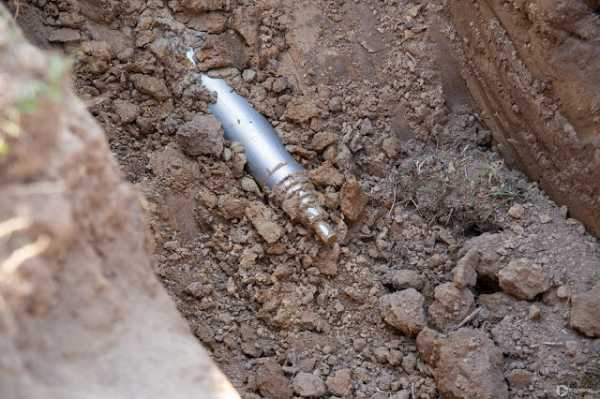

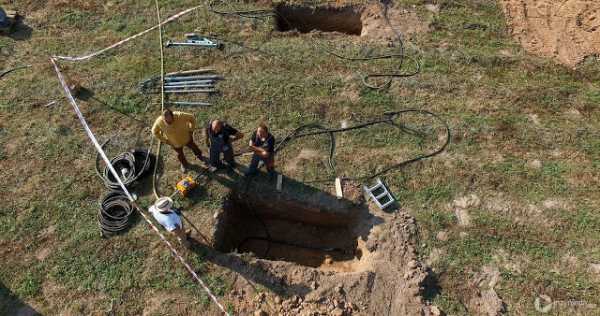

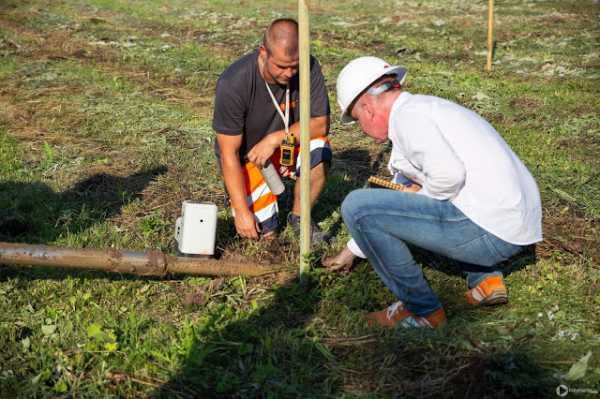

Задача в Томашовице состояла в том, чтобы сделать направленную скважину длиной 90 м по прямой линии. Глубина - не менее 3 м ниже уровня земли.  Контрольная точка находилась на расстоянии 45 м.

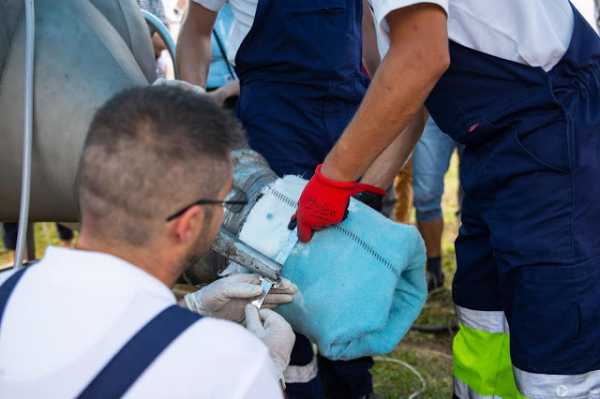

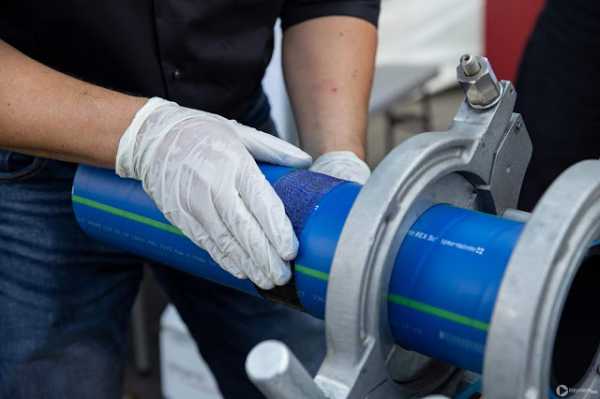

После завершения пилотного бурения - затяжка 110-миллиметрового трубопровода HDPE (SDR 11). Кроме того, команды должны были вести подробную документацию пилотного бурения (глубина, угол бурения и т.д.).

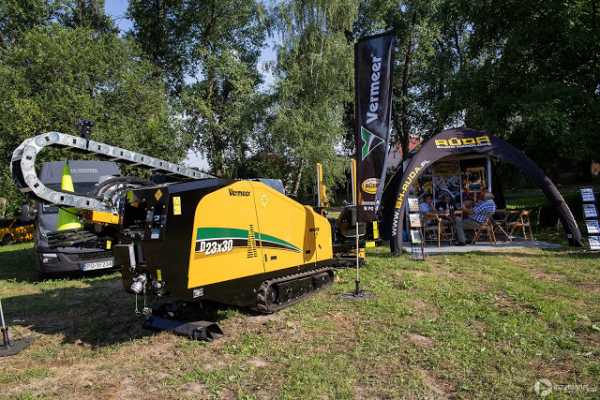

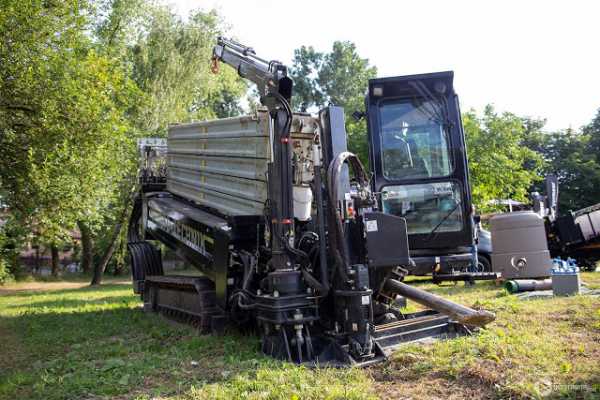

Вполне предсказуемо победила команда на установке ГНБ Vermeer.

На рынке ГНБ это бессменный лидер как продаж, так и популярности среди пользователей.

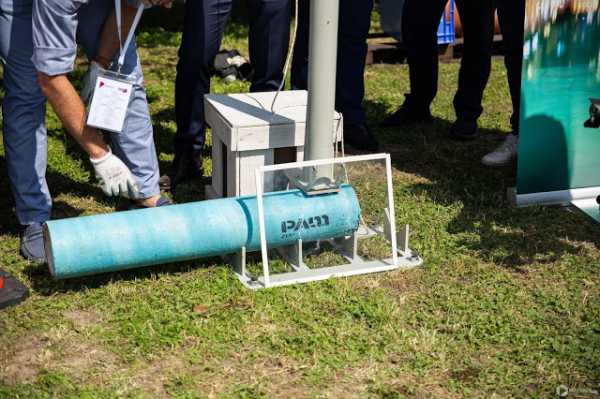

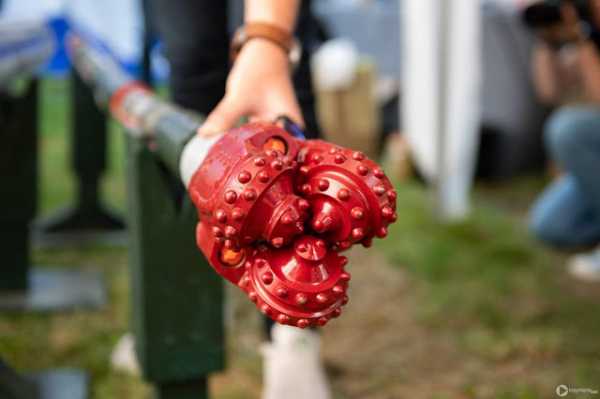

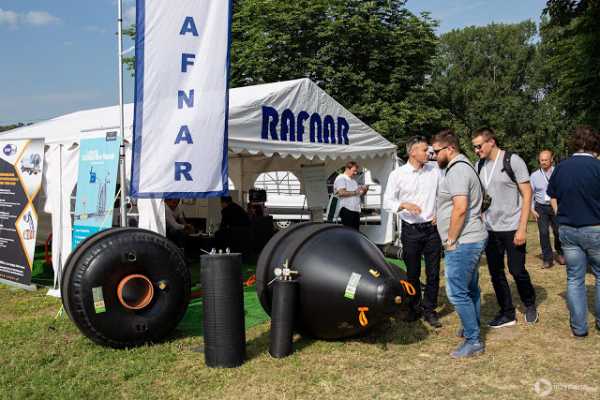

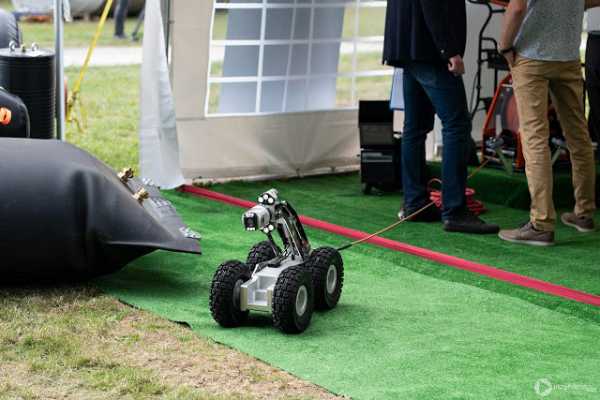

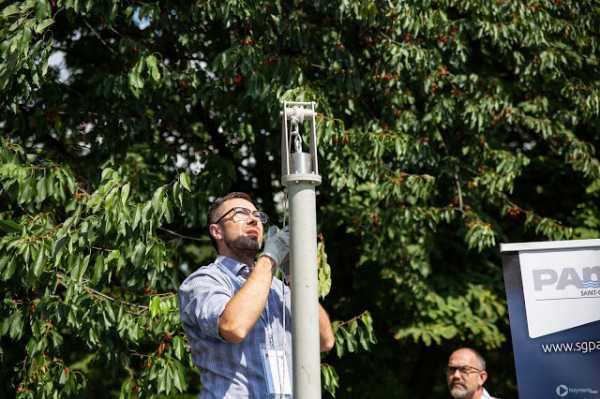

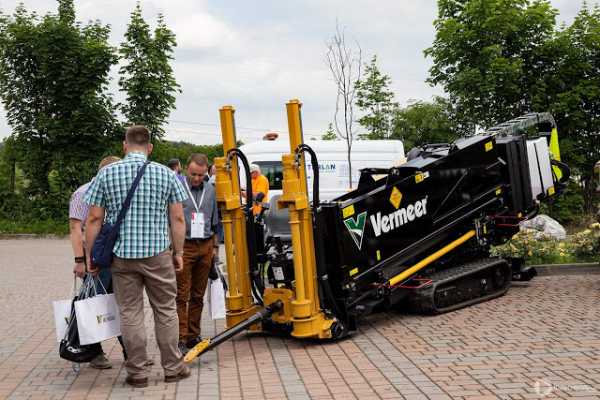

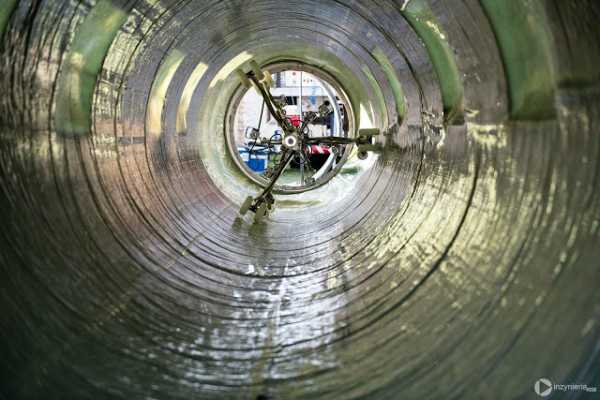

Кроме самого соревнования, была выставка новейшего бестраншейного оборудования от различных производителей.

Интересных фотографий с мероприятия очень много, кто хочет - смотрите.
п.с. гонки на танке - интересная новинка для мероприятий подобного рода :))













































































































Почитайте другие похожие по тематике статьи

xn----9sbbfd1ckm.com.ua

Установка ГНБ Vermeer D24x40 S3

Установка ГНБ Vermeer D24x40 S3 - большая мощность, скорость и надежность [23 Мая 2016]

Установка горизонтально направленного бурения (ГНБ) Vermeer D24x40 Navigator в 1993 году положила начало промышленному стандарту, а в 2015 году выпуск новой модификации установки D24x40 S3 только подтверждает это утверждение.

Скорость, простота управления и низкий уровень шума — отличительные признаки установок горизонтального направленного бурения корпорации Vermeer.

Усилие при продавливании и обратной протяжке, равное 124,6 кН, и момент вращения, равный 5 694,4 Нм — улучшенная ходовая скорость, скорость перемещения каретки и скорость вращения, а также эффективная система развинчивания буровых штанг — помогают D24x40 S3 максимально увеличить производительность и эффективность выполнения работ.

Установку D24x40 S3 отличает значительно сниженный уровень шума, гарантированная звуковая мощность составляет 104 дБА, а давление на слуховой аппарат машиниста ‑ 82,9 дБА, что обеспечивает более тихую рабочую обстановку на площадке.

Скорость перемещения каретки 73 м/мин и скорость вращения 253 об/мин, превосходят аналогичные характеристики установок конкурентов, и помогают увеличить количество прокладываемых за день погонных метров. Установка D24x40 S3 оснащается дизельным двигателем John Deere PowerTech Tier 4 мощностью 93 кВт, объемом 4,5 л с турбонагнетателем, с жидкостным охлаждением.

Это универсальная установка, позволяющая выполнять большое количество самых разных работ по прокладке инженерных коммуникаций.

Одинаковая для всех установок система управления позволяет легко управлять различными буровыми установками Vermeer и сокращает время на обучение операторов.

Установка оснащена цифровым дисплеем, встроенной системой диагностики и джойстиками управления. В конструкции установки используется модуль распределения мощности, что позволяет снизить количество кабелей и предохранителей, благодаря чему достигается повышенная надежность. Полноцветный сенсорный дисплей отображает в реальном времени сведения с системы локации, помогая работе машиниста.

Обновленная конструкция кабины экскаваторного типа с кондиционером обеспечивает лучшую видимость и удобство при работе в различных климатических условиях.

Встроенная система самодиагностики дает возможность вносить изменения в настройки машины, что помогает максимально увеличить ее производительность.

vermeer.su
