Установка гнб vermeer navigator: Установка Vermeer Navigator D60x90

Содержание

Установка Vermeer Navigator D60x90

-0%

Для просмотра цен необходимо авторизоваться

*Цена указана без учета доставки и таможенного оформления.

Комплектация: Двигатель TIER IV, кабина оператора, буровой насос 580 л/мин Kerr, стальные гусеницы, система анкерения, система смазки штанг, 30 буровых штанг 15’х2.87.

Для индивидуальной комплектации обращайтесь к менеджеру

Полное описание Характеристики Комментарии

С момента появления идеи новая установка горизонтального направленного бурения (ГНБ) Vermeer D60x90 Navigator® была задумана таким образом, чтобы она могла делать больше работы, занимая при этом меньше места. В результате получилась установка, которая имеет самое высокое отношение мощности к площади основания из всех когда-либо выпускавшихся компанией Vermeer автономных установок ГНБ.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Выберите то, что подходит вашим условиям работы, с помощью трех вариантов бурильных штанг Firestick®. На выбор представлены комбинации: длина 3 м и 4,6 м, а диаметр 7,3 см, или длина 4,6 м и диаметр 8,9 см, – бурильных штанг Firestick.

Быстро заменяемый контейнер для штанг, извлекаемый простым удалением двух штифтов и одной защелки, значительно уменьшает необходимость в ручной погрузке-разгрузке штанг. Конструкция простого и надежного манипулятора погрузчика штанг была разработана на основе хорошо себя зарекомендовавшей и пользующейся большой популярностью конструкции установки D24x40 серии II.
Возможность осуществления мониторинга ключевых параметров бурения, а также информации, получаемой из локатора DCI, на стандартном цветном ЖК-мониторе (17,8 см).
Высококачественная бурильная колонна Firestick составляется из цельнокованых штанг, изготовленных из высокоуглеродистой легированной стали (сваренной по ТУ Vermeer) и закаленных для придания им равномерной прочности и однородного качества.
Бурение в комфортных и защищенных от стихии условиях при выборе кабины машиниста с климат-контролем.

Технические характеристики

Длина, см	792,5
Ширина, см	228.6
Высота, см	264,2
Вес (со штангами), кг	16 102,5
Двигатель Модель	John Deere PowerTech 6068HFC94
Мощность, кВт	138
Дизельный бак, л	249. 8
*Рабочие характеристики*
Максимальный крутящий момент, Нм	8 677.3
Максимальная скорость вращения об/мин	200
Сила подачи, кг	27 215,2
Сила протяжки, кг	27 215,2
Гидравлический разъем штанг	Да
Гидравлическая замена штанг	Да
Максимальная скорость каретки на максимальных оборотах, м/мин	53,3
*Параметры бурения*
Длина буровых штанг Firestick I, м	4,57
Количество буровых штанг Firestick I, шт	18
Диаметр, мм	89
Вес штанги, кг	114
Диаметр пилотного бурения, мм	127
Максимальное расширение, мм	800
Максимальная длина бурения, м	600
Скорость хода, км/ч	6
Объем подачи буровой смеси, л/мин	567. 8 / 265

Производитель: Vermeer

Не уверены в выборе запчасти – запросите тут

Склад № 2
телефон:+79036128050

остаток:0
Склад Малаховка
остаток:0

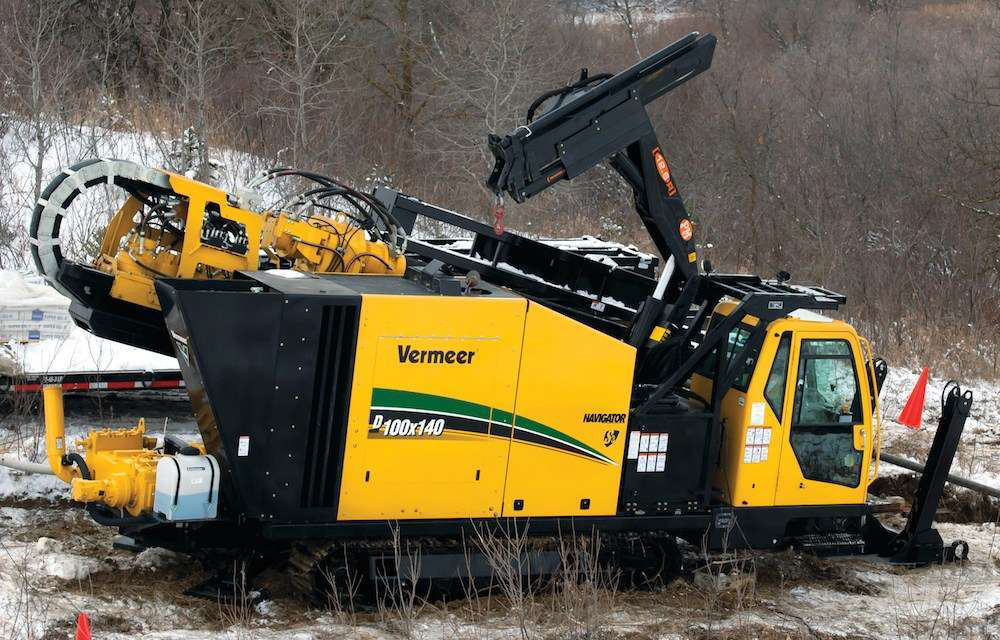

Установка Vermeer Navigator D100х140 20′ (6,1 м)

-0%

Для просмотра цен необходимо авторизоваться

*Цена указана без учета доставки и таможенного оформления.

Комплектация: Кабина оператора, Бур. насос 870 л/мин Aplex, система смазки штанг, без буровых штанг, опора 13 фут.

Для индивидуальной комплектации обращайтесь к менеджеру

Полное описание Характеристики Комментарии

Корпорация Vermeer представила установку горизонтального направленного бурения D100x140 Navigator, имеющую больший крутящий момент и число оборотов по сравнению с предшествующими моделями. Благодаря максимальному вращающему моменту в 18982 Нм и развиваемым до 203 об/мин, она обеспечивает «атаку по двум направлениям» для наиболее трудных в реализации проектов.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

На установке D100x140 применяется простая в использовании и безопасная конструкция устанавливаемых друг на друга контейнеров для штанг, и благодаря ей, вместе с дополнительно устанавливаемым на машину краном, не требуется другого вспомогательного оборудования для загрузки дополнительных буровых штанг.

Установка D100x140 может поставляться дополнительно укомплектованной краном с шарнирной стрелой с беспроводным пультом дистанционного управления. Максимальный вылет стрелы крана составляет 6 м, номинальная грузоподъемность – 1800 кг.

Современный сдвоенный дисплей отображает широкий диапазон параметров работы машины, диагностических данных и данных о бурении.

Оснащенная расположенными под углом зажимами с действительно открытым верхом, раскрывающимися на 20,3 см, установка D100x140 обеспечивает машинисту хорошую видимость во время навинчивания/ развинчивания штанг. Конструкция зажима с открытым верхом позволяет с его помощью устанавливать гидравлические забойные двигатели и другое оборудование больших размеров. Быстро выполняемые с приложением большой мощности захватывающие и разъединяющие операции позволяют повысить эффективность повторяющихся операций.

Технические характеристики

Длина, см	1041,4
Ширина, см	254
Высота, см	345,4
Вес (со штангами), кг	25 954,6
Двигатель	CAT
Мощность, кВт	185
Дизельный бак, л	454. 4
Рабочие характеристики
Максимальный крутящий момент, Нм	18 981.5
Максимальная скорость вращения м/мин	53,3
Сила подачи, кг	45 359,2
Сила протяжки, кг	45 359,2
Гидравлический разъем штанг	Да
Гидравлическая замена штанг	Да
Максимальная скорость каретки на максимальных оборотах, м/мин	53,3
*Параметры бурения*
Длина буровых штанг Firestick I, м	6,1
Количество буровых штанг Firestick I, шт	18
Диаметр, мм	89
Вес штанги, кг	160
Диаметр пилотного бурения, мм	152
Максимальное расширение, мм	1000
Максимальная длина бурения, м	1000
Скорость хода, км/ч	4. 5
Объем подачи буровой смеси, л/мин	870.6/567.8

Производитель: Vermeer

Не уверены в выборе запчасти – запросите тут

Склад № 2
телефон:+79036128050
остаток:0
Склад Малаховка
остаток:0

D8x12 Горизонтально-направленная буровая установка для небольших монтажных работ

Особенности и преимущества

Простые элементы управления

Элементы управления с минимальным количеством электрических компонентов возвращают вас к основам с помощью современных технологий.

Узкая опора

Эта сеялка на 8,5 дюймов (21,6 см) уже по ширине, чем сеялка следующего размера в линейке, и может проходить через 36-дюймовую (91,4 см) или поместиться на узком прицепе вместе с другими предметами первой необходимости.

Низкий уровень шума

Низкий уровень шума на ухо оператора 85 дБа и гарантированная звуковая мощность 104 дБа делают эту дрель идеальной для прокладки небольших коммуникаций в городской среде с минимальным нарушением работы.

Больше мощности

Эта дрель, оснащенная двигателем Kohler мощностью 48 л.с. (35,8 кВт), обеспечивает крутящий момент шпинделя 1200 ft-lb (1627 Нм) и усилие тяги/отвода 7850 фунтов (34,9 кН).

Гусеницы

Гусеницы обеспечивают идеальное сцепление с грунтом при работе и минимальное воздействие на грунт. Такая конструкция гусеничной системы позволяет двигаться вперед со скоростью 2,8 мили в час (4,5 км/ч), что на 45% быстрее, чем у ведущего конкурента.

Различные варианты буровой штанги

Оснастите свою буровую установку буровой штангой Firestick® длиной 6 футов (1,8 м), 1,66 дюйма или 1,31 дюйма (4,2 см или 3,3 см) и сэкономьте время на работе благодаря буровой штанге длиной 180 футов (54,9 м). ) грузоподъемности штанги на машине.

Технические характеристики

Сравнение моделей

Показать метрику

Общие размеры и веса
- Длина (минимальный транспорт) 139 в 353,1 см
- Ширина (минимальный транспорт) 35,5 в 90,2 см
- высот (Минимальный транспорт) 65.15.1.
- Вес 6600 фунтов 2993,7 кг
- Угол въезда 20 градусов
Двигатель
- Марка и модель Kohler KDI1903
- Дизельное топливо с ультранизким содержанием серы0040
- Максимальное число оборотов двигателя при 2200 об/мин
- Полная мощность 48 л.с. 35,8 кВт
- Наддув с турбонаддувом
- Максимальный расход топлива 2,5 г/ч 9,5 л/ч 25 градусов
- Максимальный угол работы (слева/справа)* 25 градусов
Оператив
- Тропить 7850 фунтов 34,9 КН
- Обрата 7850 фунтов 34,9 КН
- Максимум.фут/мин 48,5 м/мин
- Максимальный крутящий момент шпинделя (высокий при максимальных оборотах двигателя) 1200 ft-lb 1627 Нм
- Максимальная скорость вращения шпинделя при максимальных оборотах двигателя 182 об/мин
- Минимальный диаметр отверстия 2,5 дюйма 6,4 см
- Максимальный ходовой привод Скорость при максимальных оборотах двигателя 2,8 миль/ч 4,5 км/ч
- Уровень шума на ухо оператора 85 дБ(А)
- Гарантированная звуковая мощность (рейтинг CE) 104 дБ(А)
Объем жидкости
4 Топливный бак 9 18 галлонов 68,1 л
Гидравлическая система 25 GAL 94,6 L

Гидравлическая система
- Поток вспомогательного насоса при максимальном двигателе 28,5 галм
- Основной насос. 102,6 л/мин
- Давление сброса насоса толкания/отвода 3000 фунтов/кв.0040
Опция системы буровой жидкости ONE
- Максимальный поток 9 галлон 34,1 л/мин
- Максимальное давление 750 PSI 51,7 Бар
- FMC
- на борту.
  - Система отрыва, стандартно, гидравлические тиски
  - Буровые фонари, дополнительно
  - Система фиксации, стандартно
  - Оповещение о забастовке, стандартно
  - Удаленная блокировка, стандартно
- Бурильная труба
  - Резьба буровой штанги 1.31 Firestick (#200)
  - Тип резьбы Firestick (#200)
  - Длина 6 футов 1,8 м В 2 см
  - Вес 18 фунтов 8,2 кг
  - Минимальный радиус изгиба 57 футов 17,4 м
- Опция буровой трубы Два
  - Торд буровой стержни 1.66 (#200)
  - Трип.
  - Длина 6 футов 1,8 м
  - Диаметр стержня 1,66 дюйма (4,2 см)
  - Внутренний диаметр шарнира 0,8 дюйма 2 см
  - Наружный диаметр шарнира 1,88 дюйма (4,8 см)
  - Вес 26 фунтов 11,8 кг 5 футов
Literature
- D8x12 Spec Sheet
- Borestore HDD Tooling Catalog
See it in action
Related products
D10x15 S3 HDD
Power and performance
Подробнее
D20x22 S3 HDD
Горизонтально-направленный бур D20x22 S3 Navigator® — мощность, скорость, универсальность и точное управление.
Узнайте больше
Телематика
Знайте свои машины — отслеживайте производительность и помогайте оптимизировать работу машин и операторов на оборудовании с поддержкой телематики.
Узнайте больше
Projects
Vermeer Projects — это система планирования бурения скважин и управления рабочими записями, созданная для простой и профессиональной организации и обмена важными отчетами и счетами.
Узнать больше
Больше возможностей вашей машины
Решения для государственных органов
Используйте Sourcewell, чтобы удовлетворить потребности и упростить процесс торгов.
Узнайте, как
Сертифицированная программа обучения ГНБ
Позвольте Vermeer помочь вам обучить ваших операторов и получить максимальную отдачу от ваших инвестиций.
Зарегистрируйтесь сейчас
Покупка инструментов для ГНБ 24/7
Склад инструментов BORESTORE® — ваш полный источник инструментов и аксессуаров для ГНБ.
Получить оснастку
Корпорация Vermeer оставляет за собой право вносить изменения в конструкцию, конструкцию и спецификации; добавить улучшения; или прекратить производство в любое время без уведомления или обязательств. Показанное оборудование предназначено только для иллюстративных целей и может отображать дополнительные аксессуары или компоненты, характерные для их глобального региона. Для получения дополнительной информации о технических характеристиках машины обратитесь к местному дилеру Vermeer. Vermeer, логотип Vermeer и Equipped to Do More являются товарными знаками Vermeer Manufacturing Company в США и/или других странах. Copyright © 2019Корпорация Вермеер. Все права защищены.
Горизонтально-направленное бурение Vermeer помогло установить трубопровод в сельских районах Айовы и Миссури
Стимул-доллары и горизонтально-направленное бурение Vermeer D7x11 Navigator Series II помогли модернизировать систему Ma Bell в сельской местности Среднего Запада
19 августа 2013 г.
Компания Jackson Creek Enterprises использовала горизонтальный наклонно-направленный бур Vermeer D7x11 Navigator Series II для бурения более 75 000 футов буровой установки диаметром от 1,25 до 2 дюймов. магистральный трубопровод из полиэтилена высокой плотности, а также соединения с каждым домом и бизнесом.
Задача:
Установить более 75 000 футов магистрального трубопровода из полиэтилена высокой плотности для подключения нескольких домов и предприятий к широкополосным услугам
Игроки:
Grand River Mutual Telephone Corporation
MasTec
Jackson Creek Enterprises
Процесс:
Существующая инфраструктура Bell System, обслуживающая несколько небольших сельских поселений вдоль границы Айовы и Миссури, представляла собой устаревающую систему сращенных линий и медленных соединений. Итак, Grand River Mutual Telephone Corporation, расположенная в Принстоне, штат Миссури, инициировала модернизацию. Местный поставщик услуг подал заявку и получил награду «Последняя миля», которая стала возможной благодаря Службе коммунальных служб Министерства сельского хозяйства США, за установку новых линий. Более 14 миллионов долларов из проекта стоимостью 20 с лишним миллионов долларов было предоставлено в рамках Закона о восстановлении и реинвестировании Америки 2009 года..
Компания Grand River Mutual вместе с генеральным подрядчиком MasTec North America, базирующимся в Шевлине, штат Миннесота, выбрала подрядчика по установке Jackson Creek Enterprises со штаб-квартирой в соседнем Аллертоне, штат Айова, для установки новой сети. Охватывая более 150 миль, проект Grand River Mutual по развертыванию широкополосной связи в домашних условиях — зона обслуживания 5 обеспечит широкополосным доступом города Коридон, Миллертон, Аллертон и Лайнвилл, штат Айова, и Пауэрсвилл, штат Миссури, в том числе 1997 дома и 339Местные предприятия.
Дэвид Вамплер, основатель и президент компании Jackson Creek Enterprises, выбрал горизонтально-направленный буровой станок Vermeer D7x11 Navigator Series II для проекта Grand River Mutual, который включает прокладку более 75 000 футов магистральной трубы из полиэтилена высокой плотности диаметром от 1,25 до 2 дюймов. трубопровод, а также связи с каждым домом и бизнесом.
Видео: Оборудование Vermeer помогает сельской общине штата Айова обновить оптоволокно
«Вся основная линия состоит из кабелепроводов, которые мы устанавливаем с использованием жестких дисков», — говорит Вамплер. «Я купил плуг Vermeer LM42, чтобы закапывать отдельные капли, чтобы соединить дома и предприятия. Большая часть кабелепровода имеет диаметр 1,25 дюйма, но есть места, где в сети есть 2-дюймовая труба, где мы связали несколько труб. В этих местах мы протягивали два-три, иногда даже четыре канала. Также устанавливаем все опоры. Все линии в какой-то момент заканчиваются пьедесталом».
Плодородный, богатый верхний слой почвы с прерывистыми карманами липкой глины, распространенный в этом регионе, также доставляет удовольствие оператору ГНБ; следовательно, состояние грунта не вызывало беспокойства. Самой большой проблемой для группы специалистов по бестраншейной установке Wampler было определение местоположения нескольких инженерных коммуникаций под землей в черте города многих населенных пунктов, соединенных новой оптоволоконной сетью. Чтобы свести к минимуму нарушения и потенциальный ущерб существующим линиям метрополитена, потребовались обширные усилия по выбоинам и поиску.
«У нас здесь отличные городские бригады, которые проделали потрясающую работу по маркировке водопроводных и канализационных линий», — сказал Вамплер. «Мы ничего не пересечем, если сначала не проделаем выбоины на месте, чтобы визуально подтвердить, где расположены все эти различные коммуникации. Большую часть времени наша бригада по рытвинам могла на день опережать буровые работы; но с минимальными проблемами состояния грунта мы смогли задокументировать впечатляющие темпы производства».
Бригады Wampler смогли завершить отдельные скважины длиной в среднем от 700 до 800 футов, в то время как отдельные спуски, соединяющие предприятия и дома, находились в диапазоне от 20 до 40 футов.
Магистральный трубопровод был проложен на глубине 36 дюймов или более, а соединения с отдельными домами и предприятиями были проложены с помощью виброплуг Vermeer LM42 на средней глубине 18 дюймов. Небольшое количество полимерно-бентонитовой смеси бурового раствора периодически вводилось в канал ствола – в первую очередь для охлаждения электроники – поскольку сохранение целостности ствола не было такой серьезной проблемой при бурении в тяжелом глинистом грунте, как это было бы, если бы бурение через другие условия, которые менее стабильны. Стандартная 6-дюймовая развертка с канавками использовалась для рассверливания тех участков, где одновременно оттягивались несколько каналов.
«Дрель D7x11 Series II отлично работает, а ГНБ оказался очень эффективным подходом к установке. Это может быть не самая сложная работа, но время от времени очень приятно получить работу, которая идет по плану».
