Асфальтоукладчики: виды и характеристики, работа на строительстве дорог

Асфальтоукладчик — это дорожно-строительная машина, которая предназначена для укладки асфальтного покрытия при строительстве дорог, а также для асфальтирования тротуаров и промышленных площадей.

Большинство ресурсов в сети скажут вам, что эта машина является самой сложной по устройству в арсенале дорожно-ремонтной техники и пожалуй, они будут правы. Все асфальтоукладчики состоят из двух частей: агрегата (часть отвечающая за передвижение + кабина машиниста) и рабочего органа (непосредственная работа с асфальтом).

Как правило, асфальтоукладчик работает в паре с самосвалом, который подаёт асфальтобетонную смесь (хотя бывают и варианты со специальным прицепом и безбункерные решения).

Принцип работы асфальтоукладчика заключается в приёме дорожно-строительной смеси специальным бункером с дальнейшим распределением, «утряской» и уплотнением по длине укладываемой поверхности. Получил смесь — распределил по рабочей поверхности с заданной толщиной и шириной (соблюдение упомянутых параметров — важный фактор оценки качества работы, так как на этом строится технология укладки асфальта). Далее идёт каток и выполняет свою часть работы.

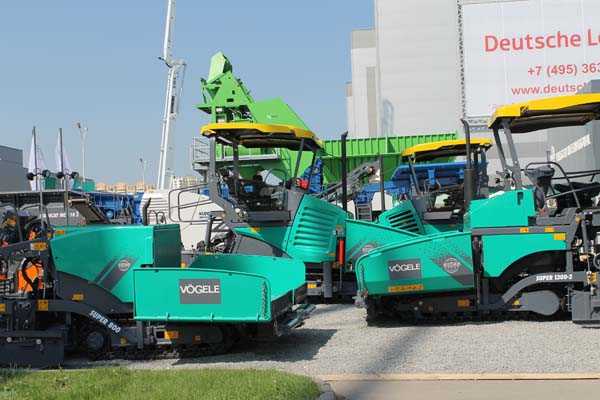

Асфальтоукладчики Vogele на строительной выставке.

Виды асфальтоукладчиков

Из ширины укладки можно строить градации этих устройств. Выделяют 5 типоразмеров.

I — с малой шириной укладки 1,0-3,0 м,
II — с шириной укладки 2,0-4,5 м,
III с шириной укладки 2,5-7,5 м,
IV — с шириной укладки 3,0-9,0 м,
V — с шириной укладки 3,0-12,0 м.

От ширины укладки зависит сфера применения — пешеходные дорожки (первый типоразмер, он же используется и при расширении дороги и зачастую при небольшом ремонте) или автомобильные дороги различной ширины.

Сегодня на строительстве дорог работают в основном самоходные машины, управляемые машинистами асфальтоукладчиков, однако есть и менее популярное решение — асфальтоукладчик в виде прицепа.

Пример мини асфальтоукладчика, который укладывает тротуар и бордюры при этом перемещается за счёт усилия рабочего:

Из вида смеси с которой работает машина бывают:

• специализированные — работают исключительно на асфальтобетонных смесях,
• универсальные — благодаря сменному оборудованиею — могу работать с различными дорожно-строительными материалами.

По типу ходовой части выделяют:

• Гусеничные асфальтоукладчики. Этот вид дорожно-строительной спецтехники с высокой эффективностью применяется на больших по площади объектах (взлётно-посадочные полосы аэропортов, дорожные трассы), строительство которых предусматривает использование значительного количества дорожного покрытия. Гусеничная техника обладает возможностью выкладки дорожного полотна большой ширины.
• Колёсные асфальтоукладчики. Машины этого типа выгодно применять при укладке небольших участков дорожного покрытия, которые не отличаются значительной толщиной асфальта. Относительно быстрая скорость перемещения, по сравнению с гусеничными аналогами, позволит колёсному асфальтоукладчику оперативно прибыть на аварийный участок дороги.

Видео: работа асфальтоукладчика

Гусеничный Vogele SUPER 1600-1 укладывает асфальт на одной из Московских улиц, на заднем фоне идёт работа с виброплитой:

Асфальтоукладчик 8816 компании LeeBoy:

Характеристики асфальтоукладчиков по производительности

• Мини асфальтоукладчики. Вес машин составляет до 6 тонн, производительность — до 250 тонн дорожного покрытия в час, а ширина готового дорожного полотна составляет от 1 до 3,5 метров.
• Асфальтоукладчики среднего класса. Эти машины весят от 6 до 10 тонн, укладывают от 250 до 700 тонн строительной смеси в час, рабочая ширина для этого вида техники не превышает 5 метров.
• Тяжелые асфальтоукладчики. Вес этой техники превышает 10 тонн, средняя производительность составляет 700-950 тонн дорожно-ремонтной смеси в час, а ширина укладки асфальта достигает 12 метров.

Также асфальтоукладчики делятся по следующим характеристикам:

• мощность двигателя,
• масса асфальтоукладчика,
• габариты.

Поговорим о брендах

Наиболее популярными на российском рынке являются асфальтоукладчики от таких производителей, как Volvo, Vogele, Demag, Abg Titan, АСФ, ДС, Xcmg, Caterpillar, Rand. Успехом пользуются недорогие китайские машины.

Отзывы об асфальтоукладчиках

kudavlozitdengi.adne.info

Асфальтоукладчики забетонируют дорогиИспользование асфальтоукладчиков при прокладке бетонных дорог

Н. Протасов

Для существующей в России дорожной сети характерно определенное противоречие между высокой стоимостью расходов на строительство, обслуживание и ремонт дорог и низкой эффективностью затрат. В то же время отдачу от инвестиций можно существенно повысить, увеличив срок службы дорожных одежд, в том числе шире используя цементобетон.

Что же лучше – асфальт или бетон?

Технологий дорожного строительства много. «Тело» дороги, ее сечение, конструкция – эти характеристики для каждой дороги свои, вариантов очень много, но все же дороги делят по материалу верхнего покрытия на 2 основные группы: асфальтовые и бетонные. В асфальтовых покрытиях вяжущим веществом является битум, в бетонном – цемент.

Одним из главных преимуществ бетонных дорог, безусловно, является долговечность их эксплуатации: первые 10–12 лет ее эксплуатации, как правило, никаких дефектов вообще не возникает, использование современных технологий гарантирует срок службы такой дороги не менее 40–50 лет, даже при движении по ней грузового транспорта с нагрузками в 120–130 кН на ось. На бетонных дорогах практически отсутствует колейность, поскольку износостойкость бетона в несколько раз выше сопротивления износу асфальтобетона. Даже безопасность движения на бетонных трассах выше: поверхность светлых тонов обеспечивает хорошую видимость даже при неблагоприятных погодных условиях.

Асфальтовое покрытие нуждается в ремонте буквально после 2–4 лет после сдачи дороги в эксплуатацию: устранение трещин, «залатывание» ям и т. п. На асфальтовое покрытие гарантийный срок не превышает и 10 лет.

Почему же не переходим на бетонные дороги? Почему по состоянию дорожного фонда находимся в конце мирового рейтинга?

Бетонное покрытие дороже асфальтового на 70–80%. Покрытие из асфальта хоть и менее прочное, но легко ремонтируется, на нем хорошо держится разметка благодаря необходимой шероховатости. Немалым преимуществом асфальтобетона является то, что буквально по только уложенному покрытию можно сразу открывать движение, не дожидаясь окончательного затвердения, в то время как цементобетон набирает эксплуатационную прочность только на 28-й день.

Но звучат и другие аргументы: специалисты утверждают, что асфальтобетонное покрытие оказывается дешевле в случаях, когда речь идет о больших проектах, но при постройке местных дорог практика показывает обратное: бетонные дороги дешевле. Дело в том, что технология укладки асфальта требует обширных мероприятий, и прежде всего это связано со сложностью доставки горячей смеси на объекты, удаленные от мест производства асфальта. К тому же при покрытии бетоном дорог с низкой транспортной нагрузкой для успешной их эксплуатации достаточно слоя бетона даже меньшей толщины, чем толщина ранее наносившегося слоя асфальта. В целом же лет через 7–9 расходы на постройку асфальтовой и бетонной дорог практически уравниваются, и в последующие годы бетонная дорога экономит средства государству, а расходы на ремонт асфальтовой с каждым годом растут.

Можно также поспорить и с утверждением о долгом достижении прочности бетонного покрытия. Традиционная, классическая технология строительства дорог из бетона, обозначаемая за рубежом аббревиатурой PCC (Portland Cement concrete – бетонное покрытие из портландцемента), заключается в заливке бетона в границах опалубки. Полученный слой бетона действительно долго высыхает, приобретая необходимую эксплуатационную твердость, поверхность считается готовой для приема транспортного потока, как писалось выше, почти через месяц.

Но в США, Канаде, Германии, Франции и других промышленно развитых странах с 70-х гг. прошлого века все шире ведется строительство конструктивных слоев дорожных одежд из жестких цементобетонных смесей, уплотняемых катками. В странах Европы и Северной Америки укатываемый бетон широко используется при устройстве слоев покрытий дорог, рассчитанных для движения автомобилей большой грузоподъемности, дорог с высокими транспортными нагрузками, взлетно-посадочных полос аэродромов и т. д.

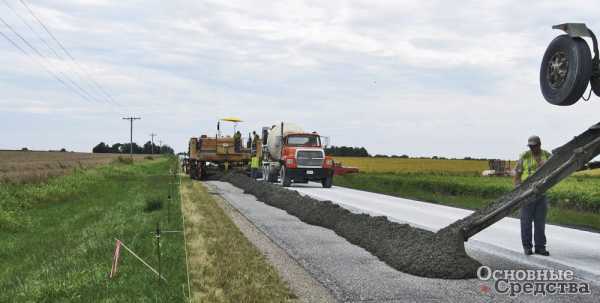

Технология работы с укатываемым бетоном обозначается в западной литературе как RCC (Roller-compacted concrete – уплотненный катком бетон) и успешно используется там, где требуется в сжатые сроки получить прочную бетонную поверхность. В технологии используется бетон со специальными свойствами, твердеющий значительно быстрее, чем используемый в традиционной технологии PCC. Уже через два дня после укладки бетона в соответствии с технологией RCC по новой дороге разрешается движение легкового транспорта, а через неделю трасса может использоваться без каких-либо ограничений.

Конечно, не все так просто в технологии RCC, но тем не менее все необходимые строительные материалы в стране имеются, как и необходимое оборудование. При строительстве практически всех дорог, построенных в США по технологии RCC, использовались асфальтоукладчики, оборудованные следящими системами, обеспечивающими распределение бетонной укатываемой смеси точно на проектную высоту. Оснащенные вибрационными и трамбующими брусами, асфальтоукладчики создают необходимую текстуру поверхности и оптимальное первоначальное уплотнение. Окончательное уплотнение осуществляется дорожными катками.

Wirtgen демонстрирует профессиональный подход

Группа компаний Wirten Group производит практически все нужное технологическое оборудование для строительства современной дороги. Известно, что хорошо уплотненное, устойчивое и ровное основание дороги позволяет надеяться, что процесс укладки следующих слоев дорожных одежд будет выполнен успешно. Обычно основание, на которое затем укладывается марочный бетон, выполняется из т. н. тощего бетона. Отличительными чертами тощего цементного раствора являются однородный состав смеси, чрезвычайная легкость укладки и высокая прочность.

В Wirten Group для укладки оснований предлагают использовать асфальтоукладчики компании Vögele, например Vögele Super 2500. Эта машина может укладывать щебень, тощий бетон или асфальтобетон с точно заданным профилем слоя, оптимальным уплотнением и отличной ровностью поверхности. Привод Super 2500 с регулируемой мощностью обеспечивает безотказное выполнение рабочих функций, даже если асфальтоукладчик используется с максимальной нагрузкой длительное время.

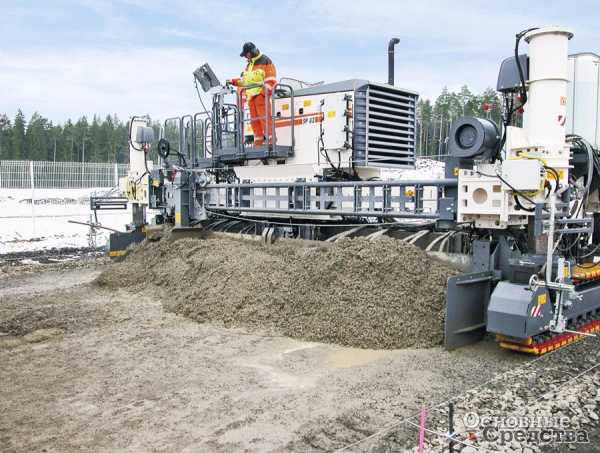

После устройства основания к процессу распределения бетонной смеси подключаются бетоноукладчики Wirtgen. По объемам производства укладчиков бетона со скользящими формами компания Wirtgen, входящая вместе с компанией Vögele в Wirten Group, лидирует в Европе. Сегодня Wirtgen производит серию SP 80 из трех моделей бетоноукладчиков для малых форм и 9 широкозахватных бетоноукладчиков серии SP с шириной укладки от 1 до 16 м и толщиной укладки бетона 0,4–0,45 м.

Рассмотрим модель SP 500, она хорошо подходит, по оценкам дорожников, для бетонирования дорог местного значения, а по комплектации этой модели можно судить и о других моделях серии SP. Универсальный бетоноукладчик SP500 оснащен тремя, а опционно можно установить и четыре гусеничные тележки, и прочной, жесткой телескопируемой рамой, которая позволяет регулировать ширину обработки дорожной поверхности от 2 до 6 м за один проход. Мод. SP 500 может наносить слой бетона толщиной 0,4 м. Конструкцией предусматривается возможность установки на SP 500 закладчика дюбелей DBI (dowel bar inserter) и поперечной выглаживающей плиты. Поперечная плита также нужна при укладке смесей с низким соотношением вода/ цемент.

Автоматически, с высокой точностью закладчик погружает дюбели в предварительно уплотненный бетон и остается на месте погружения, несмотря на движение машины, до окончания процесса заглубления дюбеля, как того требует технология создания бетонных дорог. В оснащение SP 500 также может входить закладчик анкеров, устанавливающий анкеры для повышения надежности соединения слоев бетона. Кроме того, SP 500 может комплектоваться вибраторами, освобождающими раствор от лишнего воздуха, продольной выглаживающей плитой, производящей дополнительное разравнивание всей укладываемой поверхности. Бесконтактная система 3D-нивелирования AutoPilot, разработанная инженерами Wirtgen, используя возможности GPS-модулей, расширяет спектр применения бетоноукладчика. Так, становится возможной прецизионная укладка оснований ж/д путей с высочайшей точностью без значительных затрат на производство специальных измерений и монтаж т. н. копирных струн, предусмотренных традиционной технологией. Кроме того, в SP 500 скользящие формы навешиваются на боковую сторону бетоно­укладчика, таким образом, появляется возможность устройства различных монолитных профилей.

В 2013 г. модельный ряд бетоноукладчиков Wirtgen был расширен уже упомянутой серией SP 80, в которой три модели: SP 81, SP 82, SP 84. Все модели связывает единая модульная конструкция. Мод. SP 81 создавалась для укладки малых форм, модель наносит слой бетона шириной в 2,3 м и толщиной 0,3 м. Модели SP 82 и SP 84 впервые были представлены на Bauma 2013 в Мюнхене. Это модели с двумя (SP 82) и четырьмя (SP 84) гусеничными тележками, укладывающие слой бетонной смеси толщиной до 0,46 м на ширину от 1,8 до 7,9 м. В конструкциях машин новой серии появилась эффективная система самодиагностики, постоянно контролирующая функционирование всех основных агрегатов. Режим ECO следит за тем, чтобы уровень шума был низким, а расход горючего экономным. В машинах также используется система Smooth Slope, предотвращающая опрокидывание машины и позволяющая уверенно работать на подъемах-спусках. Система 3D-управления машиной получила в серии SP80 новый сертифицированный интерфейс Easy Connect.

Асфальтоукладчики Bomag: укладываем бетон ничуть не хуже асфальта

Отлично укладывает и предварительно уплотняет тощий бетон асфальтоукладчик Bomag BF 800C. Бетонная основа укладывается машиной практически так же успешно, как она справляется и с укладкой асфальтобетонной массы. Причем модель в классе 20 т может быть полезной как в крупных проектах, при строительстве автомагистралей и основных дорог, так и при бетонировании городских дорог.

В качестве главного привода установлен дизельный двигатель Deutz TCD 6.1 мощностью 140 кВт, он позволяет гусеничному движителю развивать скорость до 4,5 км/ч. Снаряженная масса машины – 18,9–21,3 т в зависимости от исполнения. Большая масса позволяет сделать максимально эффективным предварительное уплотнение, вплоть до 95%. Двигаясь со скоростью до 1,5 км/ч, оператор одновременно может укладывать полосу бетона шириной до 10 м, базовая же ширина укладки – 2,5 м. Самая длинная гусеница в этом классе машин гарантирует хорошую устойчивость машины и мощное тяговое усилие, что выражается в высокой ровности покрытия.

Бункер объемом 7,2 м³, вмещающий до 15 т смеси, позволяет не прерывать процесс укладки даже во время смены грузовиков, загружающих бетонную смесь в бункер. Скорость укладки впечатляет: лента дорожного полотна с бетонным покрытием растет прямо на глазах. Причем практически сразу после укладки слоя бетона средней толщиной 170 мм по дороге начинают ходить люди, что уже характеризует прочность и состояние положенного покрытия. Укладка может происходить непрерывно, лишь бы самосвалы успевали подвозить бетонную смесь. Существует возможность менять положение шнека по высоте, используя гидропривод, что позволяет быстро и легко изменить толщину укладки бетона.

Используемая в машинах Bomag система Ecomode согласует уровень мощности двигателя с действующей конкретной нагрузкой. За счет работы системы снижается расход топлива, понижается шумовой фон работы двигателя. Действующая система бокового обзора дает возможность оператору полностью контролировать процесс укладки бетона, наблюдать за загрузкой бункера.

Асфальтоукладчики Volvo незаменимы при укладке бетона

Одной из наиболее популярных моделей гусеничных асфальтоукладчиков серии AVG, разработанных Volvo Construction и использующихся в том числе и при строительстве бетонных дорог, является модель Volvo 6820C ABG. Эта машина массой более 14 т с главным приводом, дизельным двигателем Volvo D6 мощностью 142 кВт, отвечающим требованиям COM III/EPA Tier 3, обеспечивает укладку бетонного покрытия на ширину до 9 м, создавая при этом слой бетона до 300 мм. Теоретическая производительность машины – до 600 т/ч бетонной смеси. Конструкторы расширили опции асфальтоукладчика возможностью работать в режиме Smart Power, что позволило снизить расход топлива примерно на 15%.

Электронная система управления машиной EPM, как заявляет производитель, позволяет эффективно управлять оборудованием даже оператору, не имеющему большой профессиональной подготовки. Значения всех переключателей и действия рычагов интуитивно понятны, а электроника обеспечивает оптимальный контроль за всеми процессами укладки и «запоминает» данные для последующего их анализа в случае необходимости. Управляемый электроникой независимый привод ходовой части создает равномерное тяговое усилие, мягкое трогание машины с места, движение по прямой без смещения и ювелирно точное, «как по чертежу», выполнение поворотов без смены при этом постоянной скорости укладки. Возможность управления настройками режимов работы Setting Manager повышает производительность благодаря возможности быстрого выбора рабочих функций, обеспечивающих укладку бетонной массы с требуемыми параметрами, из числа заранее запрограммированных.

В серию AVG входят еще две модели асфальтоукладчиков: это мод. P7820C AVG, обеспечивающая укладку на ширину до 11 м, и мод. P7820C AVG с шириной укладки до 13 м. Машины могут качественно уложить многие виды дорожных материалов, от верхнего и промежуточного слоев дорожного покрытия до основания. Известны примеры, когда с помощью этих машин наносили слой защиты от промерзания на цементной основе.

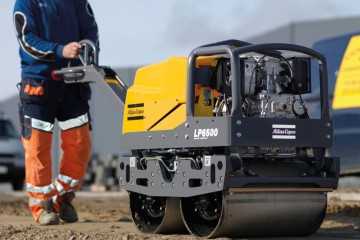

Atlas Copco: создадим больше бетонных дорог

В принципе, для укладки бетонной смеси можно использовать любой гусеничный асфальто­укладчик из ассортимента Atlas Copco, утверждают специалисты компании. Но наиболее популярной при укладке укатываемого бетона оказалась модель Dynapac SD 2500C. В сериюSD входят самые современные асфальтоукладчики с электронной системой управления. Гусеницы новой формы, используемые в серии, повышают усилие сцепления с поверхностью. Применение траков повышенной толщины и ширины увеличивает тягу, удлиняет эксплуатационный ресурс, улучшает маневренность при укладке в поворотах.

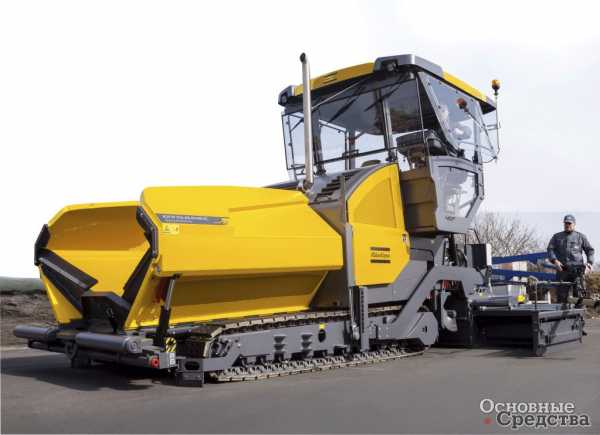

Собственная масса SD 2500C  – 18,5 т, причем ширина обрабатываемой полосы дорожного полотна может меняться от базовой в 2,55 м до рабочей в 9 м. Во время укладки Dynapac SD 2500C движется с рабочей скоростью до 1,68 км/ч, а транспортная скорость машины может достигать 4 км/ч. Все механизмы асфальтоукладчика заставляет работать в полную силу двигатель Cummins QSB 6/7-C173 мощностью 129 кВт.

В бункер SD 2500C загружается до 15 т бетонной массы, его вместимость – 6,5 м³. Таким образом, асфальтоукладчик может эффективно перерабатывать до 650 т бетона в час. Высота разгрузки смеси из бункера составляет 555/ 560 мм (по центру/ по краям), при этом машина производит качественную укладку слоя покрытия толщиной до 320 мм. При разгрузке самосвалов с бетонной смесью нередки случаи ударов кузова о бункер асфальтоукладчика, приводящие к возникновению дефектов на поверхности дорожного полотна. Конструкторы Atlas Copco оборудовали асфальто­укладчики отбойными роликами и гидравлическми амортизаторами, которые успешно демпфируют возможные воздействия.

Особенностью модели является гидравлически сдвигаемая кабина. Нажатия кнопки оператором достаточно, чтобы сместить кабину за внешний край любого борта на расстояние до 0,5 м. Причем для удобства работы оператор может поменять положение кресла, развернуть панель управления, обеспечив наилучший обзор.



В России с ее огромными просторами долговечные дороги из бетона просто необходимы. Ежегодный ремонт асфальтовых покрытий, учитывая общую протяженность наших дорог и увеличивающиеся год от года объемы, с каждым годом становится все «неподъемнее». Бетонная дорога строится на основе асфальтовой. Как следует из статьи, функции специальных бетоноукладчиков могут вполне выполнять и гусеничные асфальтоукладчики, которые у нас давно не редкость. Дело, как говорится, за малым – изменить существующие стандарты и создать новые стандарты строительства и ремонта автодорог. И тогда новые дороги будут создаваться из железобетона, а асфальтовые при ремонте станут бетонными. Всё вроде бы просто…

os1.ru

Производительность асфальтоукладчиков

Асфальтоукладчик – агрегат, без которого уже сложно представить укладку асфальта, а ведь когда-то все это делалось в ручную. Нужно знать, что именно от данной машины зависит ровность покрытия и уклоны на виражах. Теперь следует немного поговорить об истории развития асфальтоукладчиков в России.

История развития в России

Во времена СССР весь асфальт на территории страны был уложен машинами Николаевского завода, которые хоть и не очень эффективно, но с задачей справлялись. И все была хорошо до тех пор, пока Николаев не оказался за рубежом. Россия быстро поняла, что подобный тип техники не производится на территории страны.

Нашей территорией заинтересовались иностранные фирмы, которые захотели помочь в этой области машиностроения, естественно, не бесплатно. Немецкая компания Wirtgen очень быстро убедила все, что их асфальтоукладчики обладают неоспоримыми преимуществами перед другими и они продемонстрировали это на дороге в аэропорт Домодедово. Разница между нашим асфальтом и немецким была колоссальная.

Позже выяснилось, что в мире очень много фирм, которые не хуже, а то и лучше, справляются с задачей укладки асфальта и вот тогда-то наши инженеры подумали о том, что же требуется для создания асфальтоукладчика, который бы не только клал асфальт, но и делал бы это хорошо?

Следует знать, что у асфальтоукладчика по сути есть только одна задача – уложить асфальтобетон так. Чтобы он имел ровную поверхность одинаковую по всей длине укладки. А самое главное, получившиеся покрытие должно выдерживать вес катков, которые будут использовать для выравнивания покрытия.

Но слишком много нюансов в этом деле. Каких? Узнаем сейчас.

Виды асфальтоукладчиков

Следует знать, что асфальтоукладчики разделяют на 5 видов. Распределение зависит от ширины укладки, а значит, и применяются они для совершенно разных целей.

1. Малая ширина укладки 1-3 метров. Производительность до 25 тонн в час

2. Ширина укладки 2-4.5 метров. Производительность до 50 тонн в час

3. Ширина укладки 2.5-7.5 метров Производительность до 150 тонн в час

4. 3-9 метров. Производительность до 250 тонн в час

5. Большая ширина укладки от 3 и до 12 метров. Огромная производительность до 400 тонн в час.

Именно данный параметр влияет на сферу применения того или иного вида асфальтоукладчика. Например, первый тип используют исключительно для пешеходных дорожек и небольших ремонтных работ, ну или для создания автомобильных дорог самой разной ширины. Следует знать, что излишняя толщина и ширина дорожного полотна в тех местах, которые в этом не нуждаются, всегда приводит к авариям, а значит, использовании асфальтоукладчиков с большой шириной укладки не всегда оправдано. Небольшая ширина, наоборот, более востребована и используется повсеместно.

Но смесь, с которой работают машины,тоже существенно отличается, а значит, все асфальтоукладчики можно поделить еще на два типа:

1. Те, которые работают исключительно на специализированной асфальтобетонной смеси

2. И те, которые имеют сменное оборудование, а значит, могут работать с самыми разными дорожно-строительными материалами

Ходовая часть

1. Гусеничная ходовая часть. Именно такой тип техники применяется на крупных объектах, таких как дорожные трассы, взлетные полосы и другие. То есть данный тип асфальтоукладчиков применяется для использования большого количества дорожного покрытия. Ведь именно гусеничная техника может выложить полотна большой ширины. Гусеничные машины получили огромное применение за счет того, что гусеницы практически не чувствуют никаких неровностей поверхности за счет небольшого давления на опорную основу, а значит, они могут укладывать асфальт практически везде. К тому же большая маневренность и возможность приложить тяговые усилия, всегда полезны в любых условиях.

В свою очередь данный тип ходовой части также подразделяется на два типа

• двух опорные

• четырех опорные(именно этот вид ходовой части получит наибольшую популярность)

2. Колесная часть. Подобные машины применятся при укладке маленьких участков дорог, которым не нужен толстый асфальт. Основное достоинство, конечно же, относительно высокая скорость, примерно до 20 км в час. Маневренность намного лучше, чем у гусеничных и это позволяет использовать их при ремонте дорог в условиях города.

• Подразделяются на двух-, трех-, четырех- осные. Все модели получили одинаковую популярность.

3. Комбинированная ходовая часть. Из названия понятно, что данный вид асфальтоукладчиков использует одновременно и гусеницы, и колеса. Использование оправдана лишь тогда, когда требуется часто перегонять машину с места на место.

4. Рельсовые асфальтоукладчики. Небольшое распространение ведет к тому, что скоро от их использования вовсе откажутся.

Типы асфальтоукладчиков

Стоит сказать, что есть два основных типа асфальтоукладчиков: самоходные и прицепные. Но, последние не получили абсолютно никакого распространения, ведь использовать их достаточно накладно, да и скорость работы у них медленная. Самоходные типы являются машинами непрерывного действия, которые могут обеспечить постоянную укладку асфальта отличного качества.

Способ приема смеси также разнится.

1. Бункерные укладчики. Главный плюс в том, что могут обладать как пассивной подачей материала. Так и активной. Именно этот тип получил наибольшее распространение за счет того, что материал разравнивается валиком в самом бункере, а значит, качество асфальта на порядок выше.

2. Безбункерные асфальтоукладчики не так популярны, и используются в основном лишь на небольших площадях, там, где не требуется большое количество асфальта.

За последние годы не была каких либо изменения, касающихся подачи смеси в тоннель корпуса к шнековой камере, но нужно сказать, что все механические передачи заменили на гидрообъемные. Самое главное нововведение – исчезновение шиберных заслонок, которые регулируют количество смеси, поступающее в туннели (бункеры).

Подобная система должна контролировать скорость подачи смеси и распределять материал по ширине всей полосы. Это становится возможным благодаря командам ультразвукового локатора, следящего за количеством смеси. Выключение подачи происходит сразу же после того, как объем смеси достигает максимальных значений.

Комплектации асфальтоукладчиков

Очень важно знать, что распределение смеси происходит по единому принципу. То есть по всей ширине укладки смесь делиться между правым и левым шнеками, а их скорость регулируется в зависимости от того, сколько смеси находится в камере. Самое главное требование, которое применяется ко всем типам машин – длина шнеков должна быть такой же, как и ширина укладываемой полосы. Но большинство фирм не соблюдает это требование и просто-напросто выпускает расширительные секции шнеков, которые крепятся к остальным.

Подобные действия обходятся дороже стандартной комплектации, но такой подход достаточно удобен, ведь ширину полосы иногда приходится менять несколько раз за сезон. Но, если ширина укладки будет вдвое превышать стандартную, то все равно нельзя обойтись без закрепляемых шнеков.

Скорость вращения шнеков может серьезно отличаться по величине и направлению, именно это позволяет перемещать смесь так, как вздумается строителям. Это уменьшает ручные работы при стыковке полотен асфальта.

Стиот сказать также о том, что в стандартной комплектации практически всеми изготовителями используется газовые горелки, служащие для нагрева плит. Подобные горелки работают на пропане, а значит, асфальтоукладчики становятся взрывоопасными. Единственная компания, которая не используется подобный нагрев – vogele, именно ее машины оснащены электрическими обогревателями.

Оснащения мест оператора

Сразу видно, что к условиям России никто готов не был. Ведь практически все марки асфальтоукладчиков имеют открытое или защищенное тентом место для оператора. В условиях морозов такой подход крайне нелогичен, ведь он влияет не только на то, что оператор очень быстро замёрзнет, если будет легко одет, но также и на то, что смесь не всегда эффективно поступает на покрытие из-за замерзания машины. Некоторые компании уже учли эту проблемы и начали выпускать нестандартные комплектации, в которых место оператора защищено жесткой кабиной либо отентовкой.

Стоит немного сказать и о различиях мест операторов, ведь еще пару лет назад, все асфальтоукладчики предлагали лишь один выбор кресел – жесткие, металлические сиденья. Теперь же, на выбор поставляется огромное количество рабочих мест, начиная от просто обитых ситцем мест и заканчивая виброкреслами с массажем.

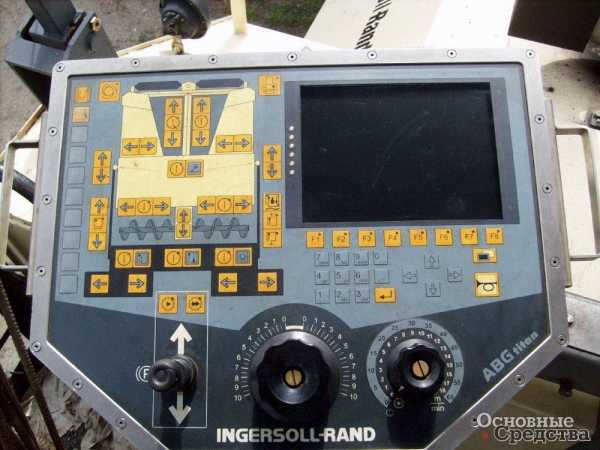

Пульты управления также стали очень разными. Теперь есть множество кнопок для выбора автоматического режима. Разнообразные дисплеи, световые индикаторы делают работу оператора намного легче, чем раньше. Большинство моделей оснащено двумя постами управления, чтобы процесс укладки асфальта был как можно более точен. Другие компании предлагают лишь один пост, но он может передвигаться от борта к борту машины, это зависит лишь от желания оператора. Трудно сказать, какая и оснастка лучше, ведь обе модели пользуются большой популярностью.

Вывод

Асфальтоукладчики в современном мире обладают огромной популярностью, которая сказывается на постоянном увеличении качества асфальта, это значит только одно, что через пару лет все страны будут обладать превосходным идеально ровным асфальтом. Хотя большая стоимость таких машин, в настоящее время, оставляет некоторые сомнения в том, что хороший асфальт доступен повсеместно.

superarch.ru

Асфальтоукладчик — Википедия

Материал из Википедии — свободной энциклопедии

Работающий асфальтоукладчик: грузовик «питает» машину смесью

Асфальтоукла́дчик — сложная линейная дорожно-строительная машина. Асфальтоукладчики предназначены для укладки слоев асфальтобетонного покрытия, включающей распределение и предварительное уплотнение асфальтобетонной смеси по нижележащему слою дорожной одежды^[1]. Обычно работает в паре с грузовиком, поставляющим для него смесь.

Конструкция асфальтоукладчика была разработана фирмой Barber Greene (США) и на неё был подан патент 20 августа 1932 года. 10 апреля 1936 года U.S. Patent Office был выдан патент “Machine for and process of laying roads”.

Автоматика нивелирования для асфальтоукладчиков[править | править код]

Асфальтоукладчик с автоматикой нивелирования

Конструкцией всех современных асфальтоукладчиков предусмотрена возможность автоматического управления процессами подачи, распределения и укладки материала дорожной одежды. Качественное строительство покрытия невозможно выполнить без использования для управления рабочим органом укладчика автоматики нивелирования, разве что небольших по площади, разрозненных участков. При строительстве не сложных объектов на укладчике устанавливают, как минимум, датчики контроля подачи материала на распределительный шнек, датчик уклона, контролирующий угол наклона плиты к горизонту, один или два датчика высоты, контролирующих толщину укладываемого слоя. На ответственных объектах, особенно на укладке широкой полосы дорожной одежды, при раздвинутой плите, используют более сложные системы автоматики нивелирования. АСУ для асфальтоукладчиков и других СДМ по способу передачи и обработки управляющего сигнала делятся на цифровые и аналоговые. Цифровые приборы создаются с учетом максимального использования последних достижений в области компьютерных технологий. Системы автоматики нивелирования, комплектуемые на их основе, универсальны, многофункциональны, предоставляют возможность применения различных сочетаний датчиков, например в один комплект АСУ может входить ультразвуковой бесконтактный датчик высоты и датчик-приемник лазерных плоскостей.

1. ↑ Большой энци

ru.wikipedia.org

Ручная укладка дорожного покрытия из асфальтобетона

В этой статье описаны все этапы ручной укладки асфальтобетона, включая подготовку основания.

В каких случаях целесообразна ручная укладка дорожного покрытия из асфальтобетона.







 Когда применима ручная укладка асфальта

Технология ручной укладки асфальтобетона применяется в тех случаях, когда невозможно использовать асфальтоукладчики и тяжелые катки – при асфальтировании пешеходных дорожек, тротуаров, мест парковки перед домом.

При ручной укладке традиционной горячей асфальтобетонной смеси(АБС) невозможно обеспечить качественное уплотнение смеси, поэтому ручная укладка не применяется для асфальтирования дорог общего пользования. При ручной укладке литой АСБ качество покрытия получается таким же, как при использовании асфальтоукладчика. Это вызвано свойствами литой АБС, которая не требует уплотнения.

Поэтому ручная укладка литой АБС хорошо подходит для ямочного ремонта на небольших участках любых дорог и настила нового асфальтобетонного покрытия. В этом случае прочность покрытия и максимальная нагрузка на дорогу зависит не от прочности асфальтобетонного слоя, а от прочности и качества основания.

Ручная укладка литой АБС при ямочном ремонте дорожного покрытия

Подготовка основания для укладки

Перед укладкой нового асфальтобетонного покрытия необходимо подготовить основание. Для пешеходных дорожек, и дорог с интенсивностью движения до 100 машин в час, достаточно подготовить земляное корыто глубиной 10-15 сантиметров. Для подготовки корыта необходимо использовать грейдер или бульдозер. После удаления лишнего грунта необходимо уплотнить дно корыта виброплитами или ручными катками.

На уплотненное дно насыпать достаточное количество песка, чтобы по всей площади корыта получился слой песка толщиной 5-10 см. На слой песка укладывается слой щебня фракций 15-25 мм. Слой щебня увлажняется водой с поливальной машины, и уплотняется виброплитами.

После уплотнения, слой щебня тщательно проливается водно-битумной эмульсией(ВБЭ). По бокам закрепляются бордюры. Основание готово к укладе асфальтобетона. Эта технология подходит для укладки как литой так и горячей АБС.

Подготовка к ямочному ремонту

Во время ямочного ремонта восстанавливаются повреждения покрытия дорожного полотна. Применение струйно-инъекционной технологии позволяет сократить время и стоимость ремонта, но подходит только для небольших по площади и глубине повреждений и не требует нарезки карт. Технология ремонта с применением горячей АБС позволяет устранять большие по площади повреждения, глубиной не более одного слоя асфальтобетонного покрытия.

Использование литой АБС позволяет ремонтировать повреждения любой глубины и площади. Главное условие – ширина карты должна быть такой, чтобы рабочие могли обеспечить выравнивание смеси и совпадение по уровню со старым покрытием.

Подготовка к ямочному ремонту



При ямочном ремонте рекомендуется прямоугольная нарезка карт и их расположение вдоль или поперек проезжей части. В этом случае адгезия АБС со старым покрытием будет полной. При использовании литых АБС прямоугольная форма позволит избежать появления трещин на границе старого и отремонтированного участков.

Нарезка карт. Для нарезки карт используют отбойные молотки, фрезы и грунторезы. При использовании горячей АБС карты нарезаются на глубину одного слоя. При использовании литой АБС карты нарезаются на всю глубину повреждения. Старый поврежденный асфальтобетон вывозят на свалку или пускают на приготовление новой АБС. Для этого необходимо наличие рециклера.

Обработка карт. После нарезки карты продуваются сжатым воздухом для очистки от пыли и воды, и обрабатываются ВБЭ. Эмульсия улучшит адгезию старого и нового асфальтобетонов.

Ручная укладка горячей АБС

Доставленная на самосвале горячая АБС высыпается на середине карты. В случае укладки нового покрытия, АБС Рассыпается равномерными кучами, достаточными для полного покрытия какого-то участка дороги. После этого рабочие лопатами планируют АБС по всей площади карты или участка и разглаживают швабрами-гладилками. Затем уплотняют покрытие виброплитами и ручными катками.

Ручная заливка литой АБС

Укладка литой АБС при ямочном ремонте и создании нового покрытия одинаковы. С асфальтобетонного завода смесь доставляется в кохерах. При этом обеспечивается подогрев и перемешивание смеси. АБС выливается порциями, достаточными для заливки карты или участка покрытия. После чего рабочие выравнивают слой, обеспечивая совпадение уровней.

Отремонтированный или настеленный участок присыпается черным щебнем фракции 10-15 мм и уплотняется, чтобы щебень погрузился в асфальтобетон. Черный щебень обеспечивает улучшение сцепных свойств покрытия. При использовании рециклера необходимо будет добавлять нужное количество битума, песка, щебня, полимеров, минеральных порошков. Количество добавок рассчитывается в лаборатории по результатам анализа поврежденного асфальта и имеющихся в наличии материалов.

Техника безопасности

Для обеспечения безопасности выполняются стандартные мероприятия – согласование ремонта с ОАТИ и ГИБДД, ограждение места ремонта, установка временных дорожных знаков и разметки. К месту проведения работ должна быть доставлена бытовка с запасом питьевой воды, в аптечке должны присутствовать кровоостанавливающие и противоожоговые препараты. Рабочие должны иметь одежду ярко оранжевого цвета с желтыми или белыми светоотражающими полосами и обувь на жесткой высокой подошве.

Соблюдая все нюансы, можно добиться хорошего качества асфальтобетона даже без использования асфальтоукладчика.

roadmasters.ru

машины по укладке асфальта. История асфальтоукладчика.

Асфальтоукладчики. История асфальтоукладчика.



Асфальтоукладчики.

Асфальтоукладчик – это специализированная дорожно-строительная машина, которая предназначена для укладки асфальтобетонного покрытия, включая распределение и предварительное уплотнение асфальтобетонной смеси по нижележащему слою дорожной одежды.



История асфальтовых покрытий.

В 1721 году в Швейцарии близ города Невшатель и в 1810 году около города Сейсель были открыты месторождения асфальтовых горных пород – это были известняки и песчаники, пропитанные битумом.

Эти асфальтовые породы начали разрабатывать для приготовления мастики для гидроизоляционных работ.

Вскоре было замечено, что упавшие на дорогу во время перевозки куски асфальтовой породы при уплотнении проездом образуют твердый однородный слой. Это навело на мысль о создании асфальтовых покрытий.

В 1829 году в городе Сейселе была построена пешеходная дорожка, а в 1830-х годах сделаны первые попытки постройки асфальтовых покрытий.

Соссени (Зоззепу) начал устраивать асфальтовые покрытия, нагревая асфальтовый известняк в котлах до температуры 150-170° С и добавляя к нему до 60% просушенного речного песка. Получаемую пластичную смесь разравнивали по прочному каменному основанию и уплотняли трамбованием.

Международную известность получили первые покрытия, уложенные в Париже на площади Согласия и на террасе Зимнего Дворца в Петербурге.

В США первое асфальтовое покрытие было уложено в 1871 году из привезенного из Европы материала. В дальнейшем начали использовать местные асфальтовые породы, содержащие больший процент битума, добавляя к ним, кроме песка, каменную муку. Для уплотнения горячей смеси начали использовать катки.

Покрытия из трамбованного и укатанного асфальта начали получать распространение на улицах больших городов.

Например, в Париже в 1854 году их было 800 м, в 1856 году – 8 км, а в 1860 году – уже 230 км. В Лондоне первое покрытие появилось в 1869 году, в Берлине – в 1877 году.

С этого времени и начинается систематическое строительство усовершенствованных покрытий из «трамбованного асфальта» – щебня из природных асфальтовых пород, который разогревали в котлах и уплотняли трамбованием после разравнивания на прочном каменном основании.

В 1876 году в США впервые применили литой асфальт, приготовленный с использованием нефтяных битумов.

В 1892 году в США индустриальным методом была построена первая дорожная конструкция из бетона шириною 3 м. 12 лет спустя с помощью гудронатора со свободным истечением горячего битума была построена дорога в 29 км.

В 1913 году в Европе впервые была применена позаимствованная в США укатка «асфальтовой массы». Покрытия получили название «укатанного асфальта».



Создание асфальтоукладчиков.

Первоначально для создания асфальтовых покрытий использовали в основном ручной труд, но затем начали применять различные технические усовершенствования и специальную дорожную технику.

В итоге, для увеличения производительности труда, была разработана специализированная техника (специализированные машины) по укладке асфальтобетонных смесей на дорогу.

Такие машины назвали асфальтоукладчиками.



Первые асфальтоукладчики.

Первые асфальтоукладчики появились в США.

Первый самоходный асфальтоукладчик изобрел американский инженер Г. Барбер (H.H. Barber), один из основателей компании Барбер – Грин. Патенты US 1,958,460 (1934г) и US 2,138,828 (1938г).

В патентах Г. Барбера был впервые выдвинут принцип свободно плавающего и самовыравнивающего рабочего органа асфальтоукладчика.

Его укладчик был впервые опробован в 1933 году на участке улицы перед зданием офиса компании Барбер – Грин, а уже в следующем году укладчик Barber-Greene Model 79 достиг производительности 200 тонн смеси в час.

Изобретение Барбера совершило революцию в технологии строительства асфальтобетонных покрытий.



Современные асфальтоукладчики.

Современные асфальтоукладчики помогают нам строить и ремонтировать дороги, без которых уже невозможно представить наш мир.









Асфальтоукладчики – машины по укладке асфальта. История асфальтоукладчика.

Женский сайт: Я-самая-красивая.рф (www.i-kiss.ru)

www.i-kiss.ru

Выбор асфальтоукладчика – Основные средства

Колесный или гусеничный

Выбор базовой ширины раздвижной или механической плиты и колесного или гусеничного укладчика зависит от ширины укладываемой за один проход полосы, масштабов и характера строительства и от того, где будут проводиться работы. Городские условия, где укладчик используется преимущественно для ремонта покрытия узкими полосами, а рабочие участки сравнительно невелики и разбросаны, требуют большей мобильности и предпочтение отдается колесному укладчику и раздвижной плите с базовой шириной 2,5 м, что позволяет укладчику самостоятельно и сравнительно быстро перемещаться между объектами без демонтажа плиты. Колесные укладчики обеспечивают требуемую тягу и ровность покрытия при укладке поверх старого или по отфрезерованному основанию. На новом щебеночном основании лучше работают гусеничные укладчики, так как колесные проявляют склонность к пробуксовке.

При работе по неровному основанию с выбоинами колесный укладчик, толкающий перед собой самосвал, может даже застрять, кроме того, сложно соблюсти ровность, так как колеса копируют профиль основания. В таких условиях предпочтительнее будет гусеничная машина.

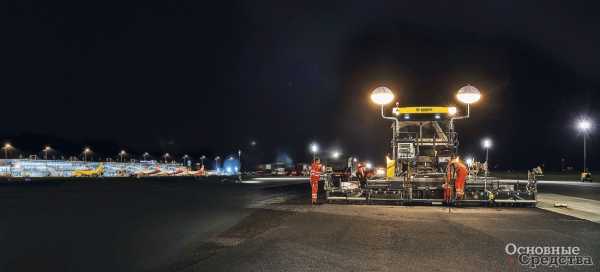

Гусеничные укладчики значительно выигрывают у колесных в тяге и устойчивости и способны укладывать полосу шириной до 14 м, тогда как для колесных машин предел – 9 м. Для крупных проектов – магистралей, взлетно-посадочных полос, где условия позволяют спокойно работать на всю ширину покрытия, выбор гусеничного укладчика с широкой раздвижной или механической плитой однозначен. При укладке основания из тощего бетона используют гусеничные укладчики с жесткой механической плитой. При выборе укладчика и плиты также ориентируются на производительность завода и заводов, готовящих смесь.

Электричество или газ

Электрический подогрев плиты вытесняет газовый, и это закономерно. Преимуществ у газового обогрева, кроме чуть меньшей начальной цены асфальтоукладчика, никаких. Для газового подогрева используют более дешевые компоненты, и подогрев работает независимо от двигателя, что дает условное увеличение ресурса двигателя. При этом, покупая укладчик с газовым подогревом, строитель приобретает комплекс проблем – баллоны с газом нужно вовремя доставить, газ должен быть надлежащего качества, для работы с газом нужен обученный персонал, при транспортировке укладчика баллоны необходимо демонтировать. Хотя организации, эксплуатирующие много таких укладчиков, могут возразить, что они давно создали инфраструктуру и решили проблемы с логистикой, персоналом и прочими вопросами.

Электроподогрев – путь, по которому движется цивилизация. Достоинство электроподогрева в первую очередь это отсутствие недостатков газового. Для асфальтоукладчика не нужны два вида топлива, только дизельное. Укладчик с газом – пожароопасное устройство, в этом отношении электроподогрев значительно безопаснее.

Система электроподогрева запитана от генератора, который приводится двигателем укладчика. Поэтому на укладчики с электроподогревом ставят двигатели более мощные, чем на аналогичные машины с газовым подогревом. Разница в мощности незначительная, так как с полной нагрузкой электроподогрев работает перед началом работ. При работе нагрузка снижается – температура плиты поддерживается горячей смесью. В современных плитах нагревательные элементы распределены по поверхности виброплиты и могут включаться независимо друг от друга в зависимости от температуры смеси под плитой. В трамбующий брус и прессующие планки также встроены нагревательные элементы, предотвращающие налипание асфальта. В холодную погоду электроподогрев работает более интенсивно, при этом он эффективнее газового.

Гидравлика или механика

Основу продаж составляют плиты с гидравлическим раздвижением и базовой шириной 2,5 и 3 м, которые позволяют варьировать рабочую ширину до 5 и до 6 м.

При укладке покрытия на городских улицах необходимо часто и плавно менять рабочую ширину, захватывая остановки общественного транспорта, примыкания, уширения полосы. В такой ситуации гидравлическая раздвижная плита незаменима. При выборе раздвижной плиты нужно обращать внимание на совместимость плит и укладчиков – не все «младшие» модели укладчиков работают с 3-метровыми плитами – и внимательно подходить к базовой ширине плиты, чтобы вписаться в транспортный габарит.

Механические плиты с базовой шириной 3 м предназначены для больших проектов. Жесткая конструкция позволяет работать со значительной шириной укладки до 14 м и даже больше. Навешивая механические уширители, можно ступенчато менять рабочую ширину. Предусмотрены концевые гидравлические раздвижные секции, которые раздвигаются на 1 м и позволяют варьировать рабочую ширину в пределах 2 м.

Высокое уплотнение

Помимо стандартных плит с трамбующим брусом и виброплитой ведущие европейские производители асфальтоукладчиков – Vоgele, Dynapac, Volvo, Bomag – предлагают плиты высокого уплотнения со вторым трамбующим брусом или одной-двумя прессующими планками. Виброплита и трамбующий брус получают колебания от механических эксцентриков, прессущие планки – от гидравлического генератора импульсов. По выполнении рабочего хода планку в исходное положение возвращает пружина. Частота колебаний плиты, бруса и планок регулируется. При задействовании планок получают высокую степень уплотнения покрытия – до 95–98%, что позволяет сократить последующее количество проходов катка, а тонкая регулировка давления прессующих планок позволяет применять технологию высокого уплотнения даже при укладке замыкающего слоя. Вытеснению материала в стороны препятствуют дополнительно устанавливаемые формирователи кромки.

Достоинство плит высокого уплотнения в том, что за укладчиком с такой плитой можно сразу пускать легкие катки. При этом требуется меньше катков, меньше проходов – экономия времени, топлива и персонала. Не секрет, что желающих работать на виброкатке мало.

Плиты высокого уплотнения используют на крупных объектах с тяжелыми укладчиками, таких как, например, технологический комплекс «Компактасфальт».

Компактасфальт

Традиционная технология предусматривает укладку асфальтобетонного покрытия раздельно в два слоя. Для связки на основание разливают битумную эмульсию. Компания Dynapac, ныне принадлежащая Atlas Copco, выпускает технологический комплекс «Компактасфальт», который укладывает два слоя – выравнивающий и замыкающий за один проход. За счет того, что укладка замыкающего слоя ведется сразу же по горячему выравнивающему, не нужна битумная эмульсия, достигается высокий уровень сцепления слоев друг с другом, что положительно сказывается на качестве покрытия и сроке его службы. При этом толщину дорогостоящего замыкающего слоя можно уменьшить с 4 до 2 см без опасений его отслаивания и потери прочности.

Один из комплексов – СМ3000 – с 2006 г. работает в Санкт-Петербурге и области. С его помощью проводили ремонт покрытия на Санкт-Петербургском, Московском, Колпинском и других шоссе и федеральных трассах.

Модернизированный комплекс СМ2500 представляет собой стандартный асфальтоукладчик DF145CS с установленным на него модулем. В состав модуля входят передний бункер для выравнивающего слоя вместимостью 31 т, верхний бункер для замыкающего слоя вместимостью 17 т, задняя выглаживающая плита, двигатель Deutz мощностью 116 кВт, гидравлическая и электрическая системы, пост управления.

Переоборудование подготовленного укладчика в «Компактасфальте» занимает 4 часа. Подготовка подразумевает установку усиленных гусениц, комплектацию демонтируемой панелью оператора, перенос блока управления подогревом плиты, перенос дисплея. При переоборудовании с укладчика снимают створки бункера, выхлопную трубу и крышу, монтируют передний бункер, затем укладчик заезжает под модуль, и на него монтируют верхний модуль со второй плитой.

Укладка нижнего слоя ведется с помощью раздвижной плиты высокого уплотнения VB805TV Plus-E с электроподогревом, верхнего – плитой VB5100TV-E. Ширина укладки – от 2,5 до 7,5 м. Комплекс укладывает одновременно нижний слой толщиной 6–10 см и замыкающий слой толщиной 2 см. Коэффициент уплотнения после укладки до прохода легкого катка нижнего слоя – 0,92, верхнего слоя – 0,84.

«Компактасфальт» представляет собой технологический комплекс, в который входят вспомогательные машины – мобильный перегружатель MF300C и легкие катки СС142 массой 3,9 т. Перегружатель заполняет передний и верхний бункеры смесью, функция катка СС142 – в выравнивании плотности нижнего и верхнего слоев перед окончательным уплотнением тяжелыми виброкатками. Постепенное статическое уплотнение обеспечивает объединение выравнивающего и замыкающего слоев за счет взаимопроникновения материалов.

Работа технологического комплекса требует хорошей организации логистики. Для выравнивающего и замыкающего слоев используются смеси разного состава и в разном количестве, поэтому важно синхронизировать их подвоз и правильную перегрузку.

* * *

Таким образом, при выборе укладчика ориентируются на ширину укладки, требования к мобильности укладчика, состояние основания. Современные модельные ряды укладчиков предлагают широкий выбор моделей укладчиков, выглаживающих плит, системы подогрева, системы нивелирования. Крупных подрядчиков, возможно, заинтересует прогрессивная технология комплекса «Компактасфальт», тем более, что опыт ее применения в России уже есть.

os1.ru
