Как утрамбовать тротуарную плитку? | Статьи

Тротуарная плитка является эстетически привлекательным, при этом экологически чистым, функциональным и долговечным покрытием. Плитку часто выбирают в качестве альтернативы скучному асфальту, особенно при облагораживании придомовых территорий, дачных участков, садов. Впрочем, и на больших объектах внутри города, к примеру, на аллее в парке или площади с пешеходной зоной, применение плитки не менее популярно и распространено.

Важно понимать, что дорожки, тротуары и другие участки с тротуарной плиткой будут смотреться аккуратно и красиво, а покрытие надолго сохранит эксплуатационные свойства только в том случае, если работы выполнены с соблюдением технологических тонкостей. Если неверно подобрать и неправильно уложить плитку, она через пару сезонов, а то и на следующий утратит свою декоративность, а практичная дорожка превратится в сплошную полосу препятствий. В итоге придется повторно вложить силы, время, и, конечно, финансы.

Чтобы помочь вам избежать ошибок и лишних трат, в этой статье подробно рассмотрим все особенности процесса от выбора плитки и подготовки поверхности до этапов укладки и используемой техники.

Начнем с видов плитки.
На рынке представлена тротуарная плитка двух типов – полимерпесчаная и бетонная.
Плитку второго вида в свою очередь делят на вибролитую и вибропрессованную.

Оптимальным вариантом ввиду сочетания декоративных свойств с универсальностью, практичностью и долговечностью является вибропрессованная плитка. Срок службы плитки составляет до 30 лет, при этом она дешевле полимерпесчаной на 15-20%. Вибролитая же плитка, хоть и дешевле двух предыдущих, наименее долговечная и износостойкая.

Мощение тротуарной плитки можно выполнять двумя способами – вручную с помощью уровня, деревянной доски и резинового молотка-киянки либо же с использованием специального устройства – виброплиты.

Поговорим подробнее о виброплитах: в чем их особенности и преимущества, какие есть основные рабочие параметры, правила применения.

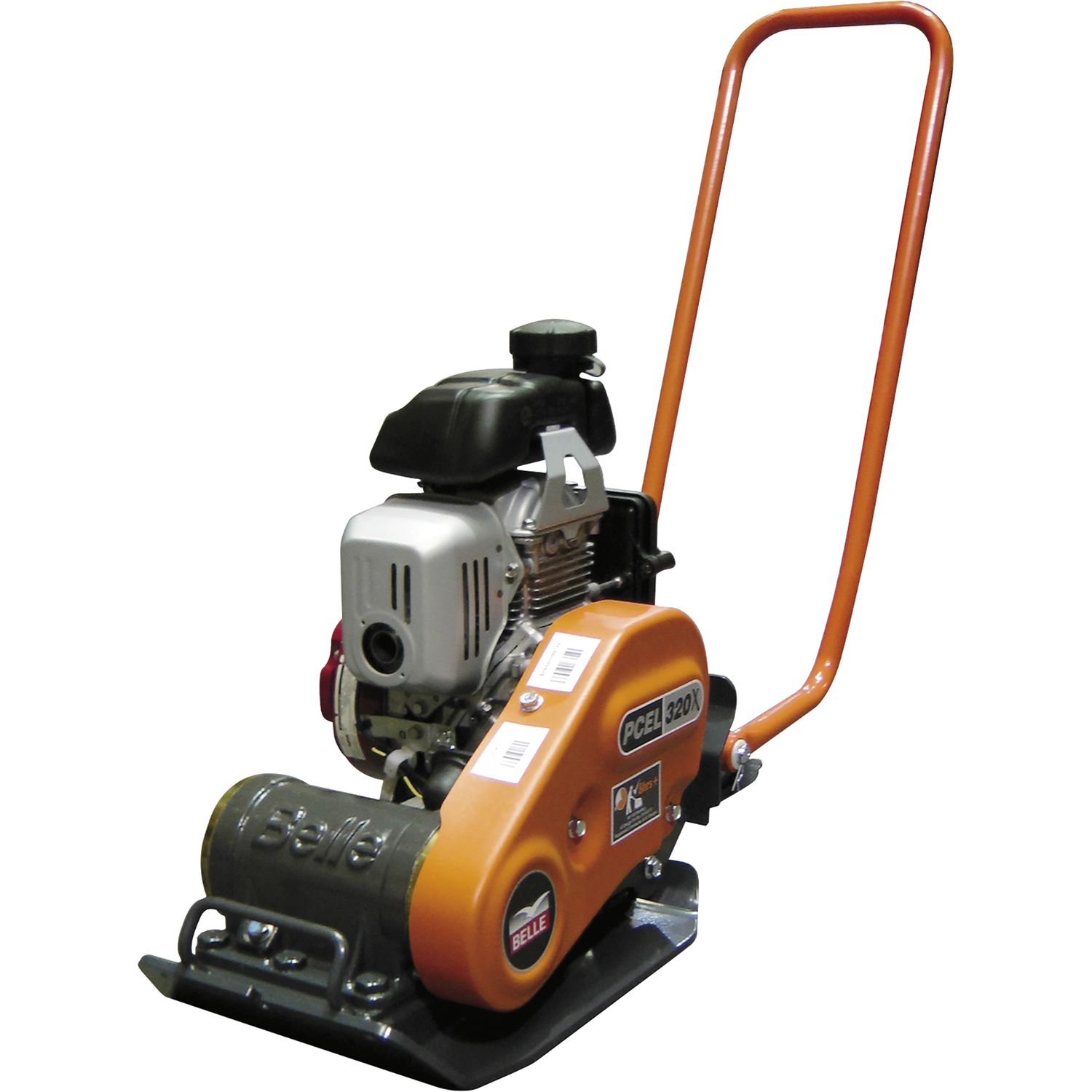

Итак, конструкция этого сопровождаемого компактного оборудования состоит из широкой плиты с размещенными на ней силовым агрегатом и вибратором. К особенностям виброплит относят минимальную рабочую ширину и низко расположенный центр тяжести. Поверхность рабочей плиты покрыта резиной, что защищает тротуарную плитку от повреждений.

Техника плавно перемещается с одного участка на другой, что гарантирует равномерное воздействие на плитку на всем обрабатываемом объекте. Благодаря маневренности и компактным размерам виброплиты применяются даже на очень узких дорожках.

При наличии желания, нужных материалов и умелых рук виброплиту можно изготовить самостоятельно. Но куда надежнее и менее трудозатратно купить виброплиту проверенного производителя. К примеру, в продуктовом портфеле бренда BOMAG, являющегося лидером в сфере уплотнительной техники, представлены модели прямого хода серий BP и BVP весом от 47 до 122 кг, с рабочей шириной от 30 до 50 см. Мощность двигателя у моделей составляет от 2,1 до 6,3 кВт.

Также BOMAG производит и реверсивные виброплиты весом от 135 до 750 кг, шириной от 40 до 80 см, мощностью от 3,1 до 10,9 кВт.

Ключевые параметры виброплиты, влияющие на производительность, – масса машины и рабочая площадь плиты. В зависимости от веса виброплиты делят на четыре класса:

1 Легкий класс
<75 кг

Легкие массой менее 75 кг. Модели применяются для трамбовки грунта и сыпучих материалов слоем до 15 см. С их помощью укладывают тротуарную плитку, подготавливают садовые площадки и дорожки.

2 Стандартный класс
75 – 90 кг

Стандартные массой от 75 до 90 кг. Применяя эти машины, уплотняют слои сыпучего материала не более 25 см. Такие машины чаще всего используют при проведении частичного ремонта дорожного полотна и укладке асфальта.

3 Класс средней тяжести
90 – 140 кг

Средней тяжести массой от 90 до 140 кг. Машины используют для уплотнения слоя до 60 см, в том числе при засыпке котлованов и траншей, строительстве дорожных насыпей.

4 Тяжелый класс
>140 кг

Тяжелые — более 140 кг. Выполняют те же задачи, что и модели средней тяжести.

Среди других основных характеристик виброплит также выделяют следующие:

Глубина уплотнения грунта. Этот параметр связан с весом устройства, находится в диапазоне от 15 до 60 см.

Тип силового агрегата. Выделяют модели с электроприводом, с бензиновым и дизельным ДВС. Для работы в черте города больше подходят электрические виброплиты ввиду своей экономичности и отсутствия вредных выбросов. На загородных территориях или на промышленных объектах чаще применяют автономные модели с бензиновым или дизельным силовыми установками.

Площадь и скорость обрабатывания поверхности — от 150 до 900 кв. м/ч.

Наличие дополнительных элементов: бак для воды, вулкановый коврик, полиуретановая подушка для качественной укладки и увеличения эксплуатационного ресурса покрытия.

А теперь перейдем непосредственно к процессу укладки плитки. Он состоит из нескольких этапов.

1. Подготовка

Подойти к этому этапу стоит максимально ответственно. Сначала нужно наметить контуры, установить специальные маячки с учетом всех неровностей, углов, уклонов. Также важно заранее определить назначение участка, а на его основе выбрать технологию укладки.

К примеру, при мощении площадок под автомобили сначала нужно создать высокую подушку из песка и гарцовки (отсев плюс цемент), а также тщательно утрамбовать каждый слой толщиной до 5 см. Если на площадке будет ездить грузовой или тяжелый внедорожный транспорт, то в качестве основания под плитку нужно уложить слой армированного бетона. При обустройстве пешеходных дорожек, зон отдыха работы значительно упрощаются.

2. Планировка

На этом этапе сначала удаляют весь верхний слой грунта, а затем выстилают выравнивающее покрытие с использованием речного песка, пирога из щебня, отсева и гарцовки. Тип и особенности подготовки основания зависят от выбранной технологии мощения. При укладке на проницаемом основании применяется послойная «подушка» из песка и щебня с геотекстилем для разделения слоев. Если выбрано непроницаемое основание, то выполняется армированная бетонная основа.

При благоустройстве придомовых территорий чаще применяется проницаемое основание. При его подготовке ключевую роль играют глубина выемки грунта и толщина подготовительных слоев, которые подбираются с учетом геологических особенностей и планируемых нагрузок на покрытие (см. п. 1). Затем грунт уплотнят с помощью виброплиты. Если слой состоит из камней, то выполняется тонкая песчаная прослойка с утрамбовкой.

3. Монтаж дренажа

Для защиты плитки от негативного воздействия влаги обязательно нужно создать водонепроницаемый дренажный слой.

4. Установка бордюров.

Бордюры ограничивают движение плитки, фиксируя ее, предотвращая расползание и деформацию.

5. Укладка тротуарной плитки

Не стоит работать в дождь, при морозе и других неблагоприятных погодных явлениях, так как они затрудняют процесс, а также отрицательно сказываются на качестве плитки.

Итак, укладку производят от себя, от бордюра или края, следуя от нижней точки к высокой. Особенно важно точно и ровно выложить первый ряд, так как он будет ориентиром. Для контроля плоскости применяю строительный уровень или высокотехнологичный лазерный нивелир. Подравнивание выполняют с помощью резиновых киянок.

6. Трамбовка тротуарной плитки виброплитой

Перед трамбовкой сначала нужно очистить поверхность от камней, песка, остатков щебня, ракушек и других посторонних предметов, чтобы избежать деформации плитки и демпфирующего коврика оборудования. Само уплотнение проводится с помощью виброплиты по сухой гарцовке. Важно следить, чтобы сохранялась горизонтальная плоскость.
Также должен быть обеспечен небольшой уклон к краям от центра поверхности для стока воды. Минимальный показатель уклона – 5% или 0,5 см на 1 м, но чаще применяется уклон в 10% или 1 см на 1 метр. После уплотнения поверхность проливают водой, после чего выполняется еще один заход.

Есть ряд правил, что помогут добиться наиболее качественного трамбования.

  • 1. Проводите работы планомерно, аккуратно и последовательно.
  • 2. Каждый слой многослойной подушки уплотняйте отдельно.
  • 3. Не пропускайте отдельные участки.
  • 4. Используйте строительные материалы, соответствующие стандартам ГОСТа.
  • 5. Работы должны проводиться на ровной площадке с допустимыми перепадами по высоте не больше 2 см.
  • 6. Толщина уплотняемого слоя должна соответствовать возможностям агрегата.
  • 7. Число совершенных проходов плитой связано с конкретными условиями. Обычно достаточно совершить от 4 до 6 заходов.
  • 8. После трамбовки заполняйте швы между плиткой. Для этого после того, как поверхность высохнет, гарцовкой на основе мелкой фракции отсева заполнить швы.

Виброплита хоть и является достаточно простым и несложным в использовании устройством, при эксплуатации нужно соблюдать технику безопасности.

Работать нужно только при наличии средств индивидуальной защиты: одежды, обуви, защитных очков, головного убора. Сотрудники в состоянии опьянения к работе не допускаются.

Перед началом процесса необходимо проверить плиту на предмет повреждений. При обнаружении неисправностей их незамедлительно устраняют.

Категорически запрещается оставлять виброплиту с включенным двигателем без присмотра.

При мощении на горизонтальной поверхности оператору нужно идти сзади механизма.

Если работа выполняется на наклонной поверхности, нужно встать впереди виброплиты и следовать сверху вниз.

Соблюдение режима труда: 40 минут работы чередовать с 10 минутным перерывом.

Запрещено искусственным путем ускорять работу плиты.

Не следует использовать виброплиту рядом со взрыво- и пожароопасными объектами.

При высоко расположенном центре тяжести плиты и меньшей площади опоры возрастает риск опрокидывания. Если плита все-таки опрокинулась, выключите оборудование, а затем верните в правильное положение.

Разворачивать виброплиту нужно одной рукой. Руки следует расположить на безопасном расстоянии от основания плиты во избежание травматизма.

Если техника наехала на преграду, ее следует сразу остановить. Устраните препятствие и возможные поломки, а затем уже запускайте технику.

Резюмируем. Использование виброплиты при укладке плитки поможет сократить применение ручного труда, оптимизировать и укорить процесс, обеспечить высокие эстетические и функциональные свойства, а также увеличенный срок службы покрытия. Но важно обязательно проводить работы с учетом всех технологических тонкостей и с соблюдением техники безопасности. А подобрать виброплиту из модельного ряда BOMAG в соответствии с вашими задачами всегда помогут специалисты «НАК Машинери».

Виброплита или вибротрамбовка

Надежность и долговечность строительных конструкций во многом зависит от качества проведения работ по подготовке поверхностей, на которых будет осуществляться строительство, степени их уплотнения и усиления. В зависимости от площади участка и других условий строительства для проведения подготовительных мероприятий используют виброплиты или вибротрамбовки.

В каких случаях эффективно применять виброплиты?

На строительных площадках, свободных от строений и различных конструкций, обычно применяют виброплиты – оборудование весом 50-400 кг. Оно используется для уплотнения грунтов, щебня, песка, ЩПС, асфальта, дробленых скальных пород, при укладке тротуарной плитки и других малопластичных штучных материалов.

Трамбовочная машина состоит из металлической плиты и двигателя, чаще всего бензинового. Обычно привод располагают в передней части виброплиты. В конструкции предусмотрен бачок для воды. Орошение при ведении работ по уплотнению асфальта предотвращает его прилипание к подошве.

Виброплита – незаменимый инструмент при благоустройстве ландшафта, подготовке основания под фундамент, ремонте дорожного полотна. Такое оборудование является экономичной альтернативой тяжелой строительной технике на небольших участках и в труднодоступных местах.

Принцип действия виброплиты

В виброплитах возбуждение вибрации происходит за счет эксцентрика, закрепленного на плите. Этапы работы оборудования:

  • Двигатель внутреннего сгорания (дизельный, бензиновый) приводит в действие эксцентрик.
  • Вибрационные колебания эксцентрика передаются на плиту.
  • Плита за счет этих колебаний уплотняет грунт или другие материалы.

Реверсивные модели позволяют начинать уплотнение в обратном направлении, не заглушая двигатель.

Что лучше, виброплита или вибротрамбовка

Если площадку, на которой будут производиться строительные мероприятия, невозможно освободить от лишних конструкций и создать условия для работы виброплиты, на помощь приходит вибротрамбовка. Эта техника, которую иначе называют «вибронога», состоит из двигателя, расположенного на раме, и трамбующей подошвы, площадь которой не превышает 600 мм2. Двигатель – электрический или ДВС. Наиболее распространены виброноги массой 80 кг.

Принцип работы вибротрамбовки отличается от принципа работы виброплиты. В этом оборудовании энергия двигателя преобразуется в толкательные движения плиты по отношению к основанию. Сила удара вибротрамбовки значительно выше, чем у виброплиты, но площадь воздействия меньше.

Вибротрамбовка не подходит для укладки асфальта, керамической плитки и других малопластичных штучных покрытий, уплотнения почвы с высоким содержанием глины. Для решения этих технических задач подходит виброплита.

Области применения вибротрамбовок, в которых они показывают более эффективные результаты, по сравнению с виброплитами:

  • труднодоступные места траншей;
  • заделка битумом трещин, имеющихся в бетоне;
  • уплотнение сыпучих материалов у стен и фундаментов;
  • проведение работ вдоль обочин дорог.

Уплотнительное оборудование Weber | Уплотнительная машина для укладки тротуарной плитки

Фильтр FilternosaleWeber Compaction Equipment

Лидер в области оборудования и машин для уплотнения грунта и асфальтоукладчиков.

Weber MT предлагает множество лучших вариантов машин и оборудования для катков асфальтоукладчиков, в том числе передние виброплиты, реверсивные грунтовые катки, катки и трамбовки (также известные как домкраты).

Более тяжелые реверсивные грунтовые катки Weber MT оснащены современной системой COMPATROL — первой системой непрерывного контроля уплотнения, в которой вибрация опорной плиты увеличивается или уменьшается в зависимости от состояния почвы. Результаты отображаются на панели управления и сообщают вам, когда достигается оптимальное уплотнение. Это позволяет реже перерабатывать участок без чрезмерного уплотнения и дает более однородные данные благодаря непрерывному измерению уплотнения. Использование этих катков для асфальтоукладчиков означает, что ваш следующий проект по укладке и монтажу строительных конструкций станет намного проще.

Примечание по COMPATROL: Уплотнительная машина не должна достигать 7 – ищите постоянный свет, если он не постоянный, основание не является структурно прочным. Каждая работа будет разной, потому что на каждой работе разные камни, воздух, давление, влажность, и каждый день будет другим.

Финансирование Доступно для любой машины. Нажмите здесь, чтобы подать онлайн-заявку

**Если вас интересует уплотнитель Weber, которого нет в списке, свяжитесь с нами.

*** ПРИМЕЧАНИЕ. Большинство катков Weber поставляются напрямую из WeberMT в Мичигане.


Быстрый просмотр

Вебер ВПР 450

Быстрый просмотр

Вебер ВПР 700

Быстрый просмотр

Вебер CF2-II

Быстрый просмотр

Вебер CF 2A

Быстрый просмотр

Weber CF3 II

2 534,00 долл. США

долл. США

Быстрый просмотр

Вебер CFR 90

Быстрый просмотр

Вебер CR 1 II

Быстрый просмотр

Вебер CR 2

Быстрый просмотр

Вебер CR3-II

Быстрый просмотр

Вебер CR 5

Быстрый просмотр

Виброплита Weber CR 6 Honda/E

Быстрый просмотр

Weber CR 6 Honda с ПЗС

Быстрый просмотр

Вебер CR 7 Хонда

Быстрый просмотр

Вебер CR 7 Hatz

Быстрый просмотр

Вебер CR 8

Быстрый просмотр

Вебер CR 9

Быстрый просмотр

Weber SRE 300 Трамбовка

Быстрый просмотр

Вебер СРВ 300 Раммер

Быстрый просмотр

Weber SRV 590-11 Трамбовка

Быстрый просмотр

Weber SRV 620-11 Трамбовка

4 вещи, которые следует знать об использовании трамбовки

Перейти к содержимому

Как домовладельцы, мы всегда ищем различные способы повышения привлекательности и стоимости недвижимости.

Взаимосвязанные приспособления для асфальтоукладчиков, такие как подпорные стены, подъездные пути и внутренние дворики, приобрели популярность. Сегодня подрядчики осознали важность уплотнения, важного шага в получении высококачественных конструкций из брусчатки.

Чтобы обеспечить успех таких проектов, вам необходимо знать, как пользоваться трамбовкой или уплотнителем пластин.

Читайте дальше, чтобы узнать больше:

Содержание

Что делает трамбовка пластин?

Трамбовщик или трамбовщик — это оборудование, предназначенное для обработки грубых или неровных гравийных и грязных поверхностей.

При строительстве фундамента или мощении подъездной дорожки вам понадобится трамбовка для подготовки почвы под ним. Эти машины бывают разных размеров, моделей и конструкций.

Некоторые из них представляют собой простое ручное оборудование, в то время как другие могут быть в значительной степени автоматизированными промышленными машинами.

Трамбовки пластин работают за счет вибрации плоской металлической пластины на земле, сжатия и сглаживания поверхности. Они будут хорошо работать с гранулированной почвой, такой как гравий или песок. Виброплиты некоторых конструкций могут эффективно обрабатывать камни значительных размеров

*На фото Mikasa

Вес и глубина

Наиболее распространенными типами виброплит являются реверсивные и передние виброплиты.

Вперед

Передние трамбовки работают в прямом направлении и полезны при уплотнении гранулированных частиц, таких как 8-12-дюймовый гравий или песок. Как правило, эти устройства легче и меньше (около 100-300 фунтов), и ими легко маневрировать на рабочих площадках. Они могут развивать центробежную силу до 4500 фут-фунтов и частоту вращения 5700 об/мин.

Следовательно, они способны уплотнять тонкие слои материалов, уменьшая чрезмерное уплотнение.

Кроме того, они работают со скоростью 1000-3200 кубических футов в час, что делает их пригодными для мелкомасштабного ремонта и технического обслуживания на вашей территории.

Реверсивный

Однако при работе со средними и глубокими слоями материалов (толщиной от 16 до 32 дюймов) рассмотрите возможность использования реверсивных моделей со скоростью 3000–4000 об/мин. Эти реверсивные трамбовки необходимы для достижения большей глубины во время уплотнения. Поскольку они являются реверсивными, они могут эффективно работать в труднодоступных местах и ​​вблизи препятствий.

Их рабочая скорость обычно составляет 1600-4600 кубических футов в час. Они являются лучшей альтернативой барабанным каткам и отлично подходят для уплотнения булыжников.

Кроме того, их компактные размеры и более легкая маневренность позволяют работать в удаленных местах.

Сломает ли асфальтоукладчик плиты?

Трамбовки плит незаменимы при уплотнении оснований перед укладкой брусчатки.

Однако их также можно использовать для выравнивания брусчатки и для оседания песка между швами. После укладки тротуарной плитки ее необходимо уплотнить более чем за 3 прохода трамбовочной плиты с высокой частотой и низкой амплитудой.

Убедитесь, что у него достаточно площади для покрытия до двенадцати блоков. Кроме того, убедитесь, что вы покрыли основание тампера толстым слоем 9резина 0134 или фанерный лист для предотвращения прямого контакта с брусчаткой.
