Tr100 terex: Карьерный самосвал Terex TR100 (4х2) от Terex Corporaion

Содержание

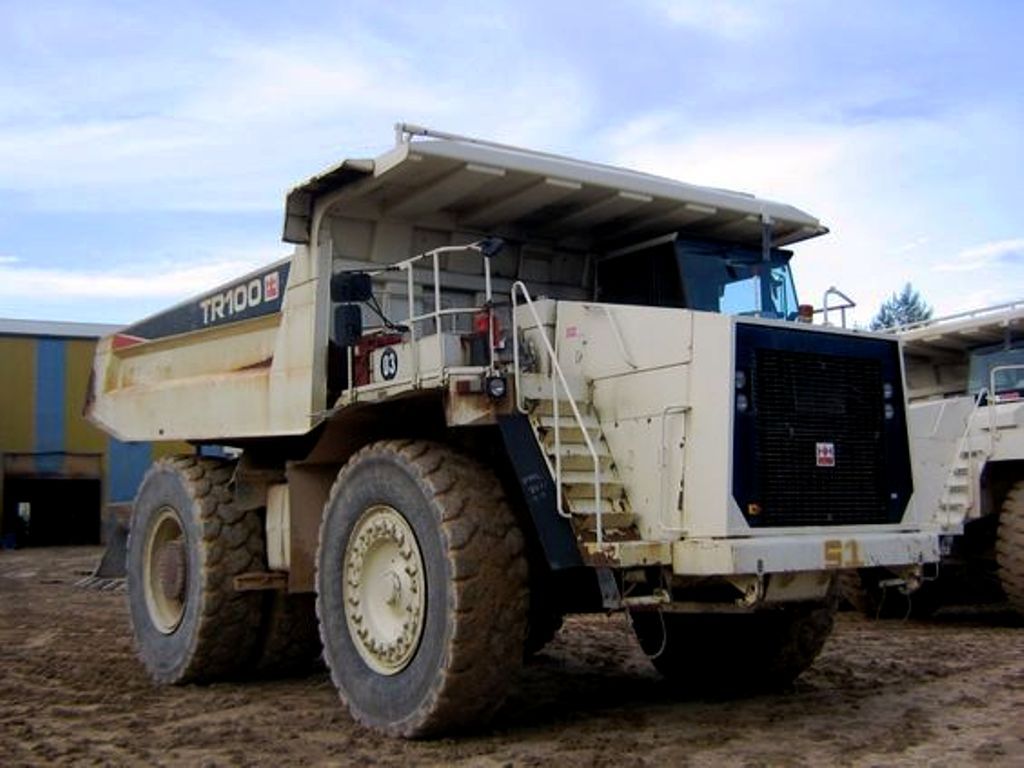

Карьерные самосвалы TEREX TR100: технические характеристики

Карьерный самосвал TEREX TR100 выпускается более двух десятков лет на мощностях завода в Шотландии. В прошлом году была запущена серийная сборка машин на мощностях российского концерна «ЧСДМ». Производитель позиционирует технику, как пригодную для самых тяжелых условий эксплуатации. Прямо назначение TEREX TR100 — работа на открытых горных производствах.

Карьерный самосвал TEREX TR100: технические характеристики

Двадцать лет успешного использования в разных частях света подтвердили превосходство самосвалов TEREX модели TR100 перед прочими карьерными машинами. Среди основных эксплуатационных и технических показателей особенно выделяют:

  • долговечность;
  • надежность;
  • комфорт;
  • высокую производительность;
  • возможность использования в любых климатических зонах.

Двигатель

В базовом исполнении карьерный самосвал TEREX TR100 оснащается силовым агрегатом марки Cummins.

Модель KTA38-C имеет 12 цилиндров V-образной компоновки. Рабочий объем мотора составляет 37,7 литров. Максимальная мощность достигается при частоте вращения коленвала 2100 об/мин и равняется 783 кВт/1050 л.с. Полезная мощность при тех же условиях составляет 727 кВт/975 л.с. Соотношение мощности к массе — 4,57 кВт/т. Максимальный крутящий момент при 1300 об/мин равен 4631 Нм.

Силовой агрегат одного из лучших мировых производителей обеспечивает не только высокий показатель выходной и полезной мощности, но и максимальную топливную экономичность. Производитель обещает продолжительный срок службы без капремонта. Несомненно одно — двигатель TR100 является самым мощным в своем классе.

На этом преимущества силового агрегата не заканчиваются. Как и прочие передовые изготовители узлов, Cummins заботится об удобстве обслуживания. Межсервисный интервал устанавливается на 250 м/ч. Правильная эксплуатация и своевременное обслуживание должны обеспечить период работы без капитального ремонта до 18-22 тысяч м/ч.

Мотор максимально адаптирован для России и российского топлива.

Трансмиссия

Автоматическая коробка передач марки Allison гарантирует плавное переключение всех шести скоростей. Назад машина может двигаться на единственной скорости. Для различных условий предусмотрено два режима работы трансмиссии:

  • мощностный;
  • экономичный.

Интервал обслуживания коробки передач — 1000 м/ч. В конструкции предусмотрен пожизненный трансмиссионный замедлитель. Реализована возможность блокировки гидротрансформатора на любой передаче. Максимальная скорость движения вперед составляет 47,6 км/ч, назад — 6 км/ч.

В конструкции трансмиссии использованы сухие дисковые тормоза, гидравлический замедлитель и модулированная система управления с задним тормозом. Тормозные механизмы работают независимо друг от друга, что повышает безопасность использования техники. Стояночная система включается автоматически в момент отключения мотора.

Кузов

Карьерные самосвалы TEREX TR100 оснащаются впечатляющими по размерам кузовами. Цельносварная конструкция собрана из стали Hardox 400. Пол оснащается встроенными ребрами жесткости. Подогрев механизма есть даже в базовой комплектации. Для большего комфорта передвижения кузов поместили на ударопоглощающие опоры. Специальная конструкция грузовой платформы предполагает самостоятельное распределение груза в оптимальной пропорции. Гидравлическая система подъема работает независимо от рулевой гидравлики.

Габаритные размеры:

  • объем — 57 м3;
  • плотность стали — 1,59 т/м;
  • толщина дна — 19 мм;
  • толщина боковой и передней стенки — 10 мм;
  • длина — 6880 мм;
  • ширина — 4730 мм;
  • длительность цикла «подъем/опускание» — 16,3/18 с;
  • угол подъема — 58 градусов.

Габаритные размеры самосвала TEREX TR100

  • полная масса (максимальная) — 158 980 кг;
  • снаряженная масса — 68 260 кг;
  • грузоподъемность, максимум — 90 720 кг;
  • длина — 10 802 мм;
  • ширина — 5935 мм;
  • высота по борту — 4445 мм;
  • радиус разворота — 12 230 мм.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

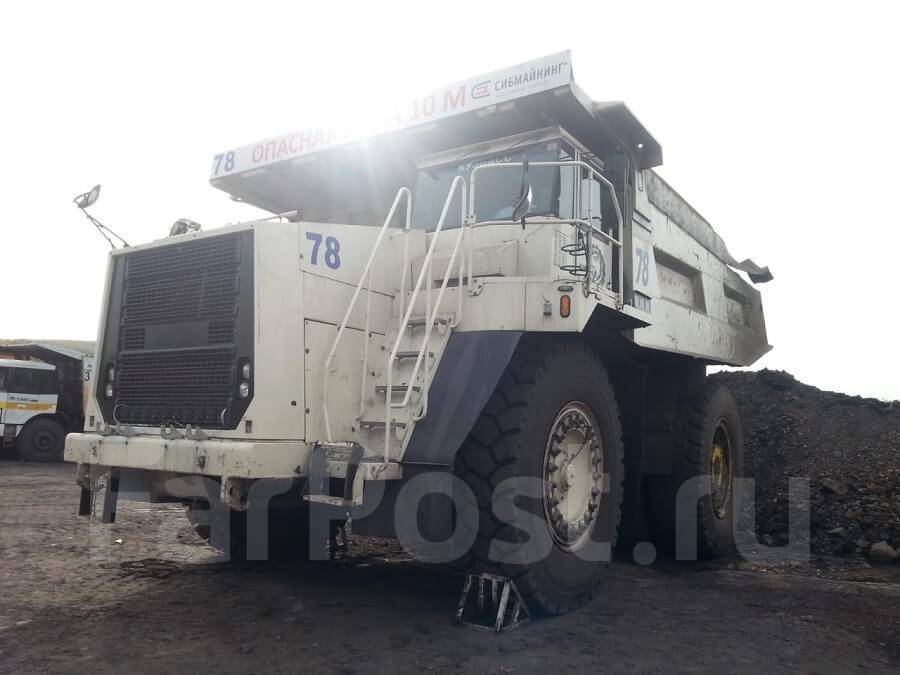

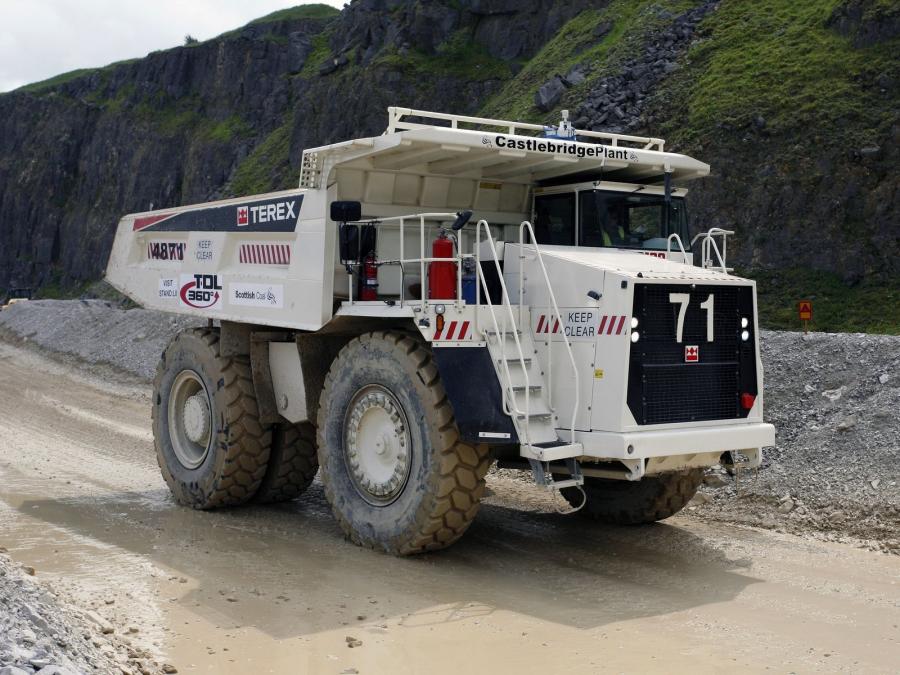

Карьерный самосвал TEREX TR100

Максимальная полезная нагрузка, т 91
Максимально допустимая полная масса, кг 158 980
Снаряженная масса, кг 68 260
Вместимость кузова геометрическая, м3 41,6
Вместимость кузова с “горкой” 2:1 (SAE), м3 57,0

Двигатель

Модель Cummins KTA38 C
Рабочий объем, л 37,7
Мощность, брутто кВт/л.с. 783 (1050)

Коробка передач

Модель Allison M8610 AR автоматическая
Количество передач вперед/назад 6/1
Скорость передвижения, км/ч 47,6

Мосты

Тяжелонагруженные мосты с полностью разгруженными полуосями, одноступенчатым коническим редуктором со спиральными зубьями и планетарными колесными редукторами.
Общее передаточное число 29,70:1

Подвеска

Передняя Шкворневая стоечная независимая TEREX с герметичными азотно-масляными амортизиторами переменной характеристики
Задняя С азотно-масляными амортизаторами TEREX переменной характеристики, А-образным подрамником и стабилизатором поперечной устойчивости.

Тормозная система

Гидравлический привод. Поршневой насос для компенсации давления. Независимые передний и задний контуры. С азотными энергоаккумуляторами.
Передние тормоза Сухие дисковые
Задние тормоза Многодисковые с масляным охлаждением, герметичные
Позиция ожидания Задние тормоза нагружаются пружинными поршнями, воздействующими на наборы дисков в противоположных направлениях. Растормаживание – гидравлическое.
Вспомогательный тормоз Соленоид стояночного тормоза, включаемый кнопкой, задействует рабочую и стояночную системы. Автоматически включается при остановке двигателя.
Ретардер Модулируемое рычажное управление задними тормозными механизмами и гидравлическим ретардером в коробке передач.

Рулевое управление

Независимое гидростатическое, рулевой клапан закрыт в среднем положении. Энергоаккумулятор, поршневой насос для компенсации рулевого давления. Энергоаккумуляторы обеспечивают постоянное усилие на руле независимо от оборотов двигателя. При падении мощности двигателя энергоаккумуляторы обеспечивают примерно 2 цикла поворота руля между крайними положениями. Контрольная лампа включается, если давление в системе падает ниже 83Бар.
Максимальный угол поворота управляемых колес, град. 39
Радиус поворота по SAE, мм 9540
Коридор поворота, мм 10600

Рама

Лонжероны прямоугольного сечения. Встроенный передний бампер. Замкнутые поперечины и трубы для повышения устойчивости к кручению. Предел текучести стали: 290МПа. Прочность соединения поперечин (литые, стальные): 655МПа.

Кузов

Пол V-образной формы с продольным желобком и встроенными поперечными ребрами жесткости прямоугольного сечения. Кузов обогревается выхлопными газами. Опирается на упругие ударопоглощающие опоры.
Толщина листов пола/боковых/переднего бортов, мм 19/10/10
Система подъема кузова
Два цилиндра подъема кузова установлены между лонжеронами рамы. Цилиндры – двухэтапного действия, на втором этапе мощность уменьшается. Гидравлика подъема кузова независима от гидравлики рулевого управления.
Давление в системе, Бар 190
Номинальная производительность насоса, л/с/об/мин 227/2100
Время подъема кузова с грузом, с 16
Время опускания кузова, с
14

Габаритные размеры

Колесная база, мм 4570
Колея передних колес, мм 3760
Колея задних колес, мм 3420
Общая ширина, мм 5935
Общая длина, мм 10802
Общая высота, мм 4850
Высота погрузки, мм 4445
Размерность шин 27. 00 R49

TEREX TR100

Обзор

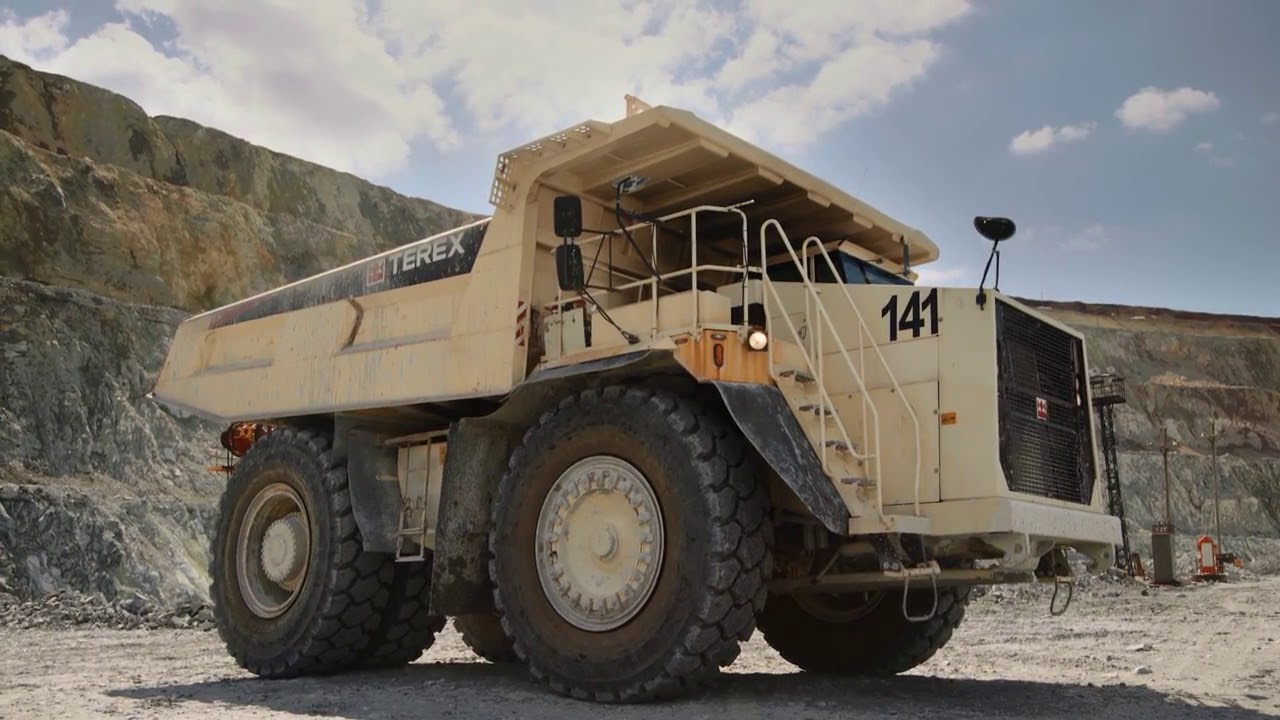

Самосвал с жесткой рамой TR100

Разработан специально для обеспечения высокой производительности в условиях пересеченной местности. Будучи одним из наиболее надежных машин в отрасли, самосвал Terex грузоподъемностью от 35 до 100 тонн позволяет больше и быстрее перевозить груз.

Функции

Эффективная мощность
Двигатели с электронным управлением обеспечивают исключительную работу при оптимальном потреблении топлива.

Безопасность и окружающая среда
Безопасность заложена в конструкцию машины, двигатели сертифицированы по уровню эмиссии и соответствуют экологическим нормам

Синхронизация силовой передачи
Управление энергопотреблением обеспечивает плавное переключение и увеличение ресурса цепи привода.

Характеристики тормозов
Многодисковые задние тормозные пакеты с масляным охлаждением противодействуют потере эффективности фрикционных накладок и увеличивают их срок службы

Конструкция рамы
Шасси изготовлено из литых балок коробчатого сечения повышенной прочности, что обеспечивает жёсткость конструкции и длительный срок службы

Управляемое замедление
Двухпозиционное замедление обеспечивает для оператора отличное управление и повышает производительность

Прочная конструкция кузова
Прочный на истирание вместительный кузов с подогревом выхлопными газами обеспечивает полную разгрузку и повышает производительность

Максимальное значение коэффициента готовности
Встроенная система диагностика и точки централизованного тестирования гидравлики уменьшают время простоя

Эффективная мощность
Плавное переключение передачи с режимами увеличения мощности и экономии способствует оптимизации работы.

Кабина водителя
Просторная, эргономично спроектированная кабина делает работу удобной, безопасной и производительной.

Надёжное энергопитание
Высокая производительность и увеличенные интервалы между капитальными ремонтами обеспечивают максимальную продуктивность и снижают затраты владельца

Дополнительное оборудование

  • Генератор, 100 A (не TR100DD)
  • Комплект шлангов Arctic
  • Автоматическая система смазки
  • Вспомогательный быстроразъёмный аккумулятор
  • Проблесковый световой маяк
  • Вращающийся проблесковый маячок
  • Обшивка кузова
  • Надставка борта кузова – 200 мм
  • Ограждение от просыпания грунта
  • Система камер кругового обзора
  • Сиденье Deluxe (опция) – повышенная эксплуатационная надёжность
  • Дифференциал- тяга BIAS
  • Система защиты двигателя от разноса
  • Устройство быстрой заправки топливом – на бампере
  • Устройство быстрой заправки топливом
  • Система пожаротушения
  • Система понижения давления на переднем тормозе
  • Передний рабочий фонарь
  • Выпускная система, действующая полное рабочее время
  • Выносной переключатель защиты двигателя
  • Верхнее освещение HID
  • Обогреваемые зеркала
  • Комплект для слива масла
  • Система контроля полезной нагрузки
  • Система задних габаритных фонарей – Светодиоды
  • Система задних габаритных фонарей – широкополосные светодиоды с предупредительной сигнализации движения задним ходом
  • Фонарь заднего хода – мигающий сигнал
  • Фрикционная муфта вентилятора (не TR100DD)
  • Ремень безопасности – трёхточечное крепление
  • Ремень безопасности – соединение внахлёст
  • Блокировочное устройство- Ручной тормоз
  • Устройство подсветки ступуней
  • Брызговик

Компания «РM-Терекс» представила первый карьерный самосвал Terex TR100-RM российской сборки.

31 октября 2012

24 октября в Челябинске на заводе «ЧСДМ» (входит в состав «РМ-Терекс») ведущим дилерам и ключевым потребителям был представлен первый карьерный самосвал TerexTR100-RM российской сборки. Производство самосвала организовано на производственных площадях завода «ЧСДМ», инвестиции в проект составят около 12 млн. долларов.Максимальная производственная мощность линии составит 200 единиц, запуск серийного производства запланирован на конец года.

Выбор предприятия для производства карьерных самосвалов объясняется удобным географическим расположением к основным потребителям данного вида техники, что позволит максимально сократить время доставки готовой продукции клиенту и обеспечить более совершенную и полную систему технической поддержки покупателей

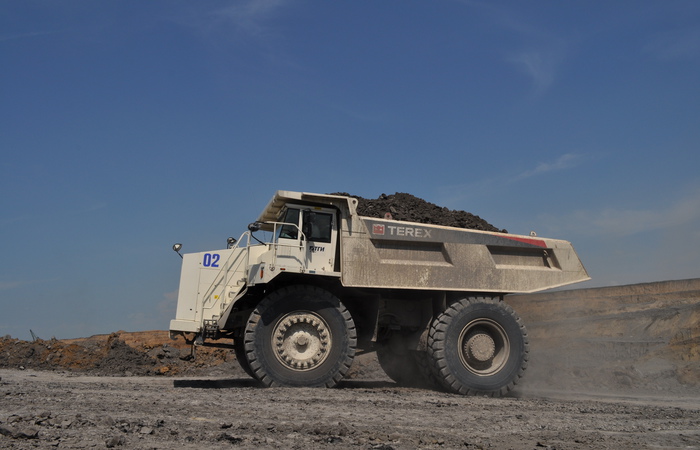

Карьерные самосвалы Terex TR100-RM предназначены для открытых горных работ. В конструкции самосвалов используются самые последние технические и технологические достижения мирового уровня, позволяющие добиться высокой производительности в самых тяжёлых условиях и создать безопасные и комфортные условия в кабине водителя. Машины оснащены мощными и надёжными дизельными двигателями Cummins. Автоматическая коробка передач с электронным управлением и встроенным гидравлическим ретардером (тормозом-замедлителем), а также современная трансмиссия, обеспечивают плавное переключение передач и обладают большим запасом надёжности и долговечности. Кузов у карьерных самосвалов Terex изготовлен из специальной стали с высоким пределом прочности и повышенной стойкостью к истиранию. В стандартное оборудование кузовов карьерных самосвалов Terex входит обогрев кузова выхлопными газами, что обеспечивает лёгкую разгрузку и очистку от липких и смёрзшихся пород. Кабина оператора обеспечивает отличный панорамный обзор, комфортный микроклимат и оборудована защитным ограждением FOPS и ROPS на случай опрокидывания или падения тяжестей, а также кондиционером и камерой заднего вида.

Первый карьерный самосвал Terex TR100-RMпрошел все необходимые испытания и получил российский сертификат соответствия.

Александр Филатов, генеральный директор компании «РМ-Терекс»: «Осваивая новое направление по производству карьерных самосвалов, мы приобрели колоссальный опыт. В течение года мы провели масштабную работу по подготовке производственной линии. Большое внимание уделяли подготовке персонала – технические специалисты ЧСДМ прошли обучение на заводе Terex в Шотландии, где изучалась организация системы контроля качества Terex и технологические стандарты сборки. Хотелось бы отдельно подчеркнуть, что новое производство полностью соответствует мировым экологическим стандартам. В дальнейшем, совместно с командой Terex, мы планируем значительно расширить модельный ряд и осуществить дальнейшую локализацию продукции».

Стив Филиппов, директор по развивающимся рынкам корпорации Terex: «Именно с производства самосвала марки TR100 началась история компании Terex. В настоящее время мы занимаем около 15% российского рынка карьерных самосвалов, в ближайшей перспективе, с запуском российского производства, мы планируем значительно увеличить свою долю рынка. Для нас проект в Челябинске имеет очень важное значение, и с новой командой мы уверены в его успешной реализации».

Terex Tr100 уголь 100 тонн добычи полезных ископаемых и опрокидывания погрузчика самосвального кузова

ТипTR100
СозданиерабочегоусилиязажимаГрузоподъемность(t) 100
Навес(t) 69
ОбщиеразмерыДлинный(мм) 10820
Широкий(мм) 5150
Высокое(мм) 4850
ДвигательТипКтаCommins38-C
Мощность(КВТ) 783
КоробкапередачТипЭллисонH8610AR CEC2
Передаточноечисло4.24~0.73
Количествоглохнет(вперед/ назад) 42887
Максимальнаяскорость(км/ч) 47,6
ТормознаясистемаФорматПолноесжатиегидравлическойсистемы
(Передниеколесасухойдиск,заднееколесосмокрымидисками)
ПятиступенчатаяТипТяжелогогруза, полностьюсплавающейподвески
Общеепередаточноечисло29.70:1 (стандарт)
22.68:1 (опционально).
СистемарулевогоуправленияМаксимальныйуголповорота(°) 39°
ПодъемнаясистемаВремяподъема(s) 16.3
ВраскрывающемсяспискеВремя(s) 18
СистемыподвескиФормаМаслоимаслосмешанногогазаподвески
Давлениевшинах27.00-49
УстановитефлажоксквадратнымподголовкомемкостьтомовБумагаскрышкой(м) 41,6
2:1 Стоу(м) 57

TEREX TR 100 – Самосвалы карьерные (TEREX TR 100 – TEREX TR100 – TR 100 – Самосвал карьерный TEREX TR100 – Самосвал карьерный TR100 – ТЕРЕКС TR100 – ТЕРЕХ TR100) – Технические характеристики TEREX TR 100 – Габаритные размеры TEREX TR 100 – Двигатель TEREX TR 100
