Как снять ТНВД на двигателях Perkins и DISELMAX JCB 3CX , JCB 4 CX

Сначала надо проверить. Возможно и не понадобится снимать ТНВД.

Симптомы: Слабая подача топлива. Перебои в работе и плавности оборотов.

  • Забит фильтр грубой очистки .
  • Клапан подкачки засорен или неправильно установлен (пропускает топливо в обе  стороны).
  • Фильтра забиты.
  • Насос ручной подкачки (изношены клапана , порвалась мембрана).
  • Трубопровод забит.
  • Завоздушивание (в патрубках и соединения с сепаратором, фильтром тонкой очистки и насосом). проблема работы обратного клапана ТНВД . Заглушив обратку можно проверить.

Если все проверили и симптомы остались прежние, то надо снимать ТНВД для его проверки и настройки.

Как снять ТНВД:
  • 1. Снять фильтр воздушный ( что бы отсоединить трубки форсунок) при этом отключив датчик датчик загрязнения фильтра.
  • 2. Снять защитную решетку слева.
  • 3. Отсоединить защиту вдоль рамы.
  • 4. Отсоединить топливные трубки от ТНВД к фильтру, от фильтра к насосу, от насоса к фильтру грубой очистки.
  • 5. Снять фильтр тонкой очистки.
  • 6. Отсоединить трос газа с ТНВД.
  • 7. Снять насос.
  • 8. Отсоединить от форсунок трубки.

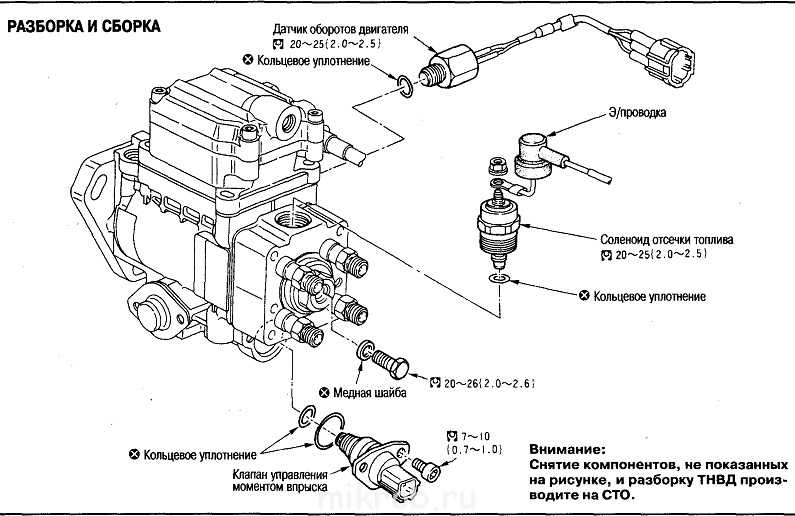

  • 9. С электроклапанов снять разъемы .
  • 10. Электроклапана выкрутить. Сделать это надо аккуратно, что бы можно было повторно использовать.
  • 11. Так же аккуратно надо отвернуть ускоритель ТНВД, не повредив уплотнительные кольца.
  • 12. Отвернуть масляный шланг.
  • 13. Отворачиваем болт обратки.
  • 14. Отвернуть нижнюю защиту.
  • 15. Снять приводной ремень.
  • 16. Выкрутить под шкивом заглушку стопора.
  • 17. Прокрутить коленвал до метки.
  • 18. На блоке выкрутить пробку.
  • 19. Зажать вал ТНВД провернув стопор.
  • 20. Выкрутить гайки крепления ТНВД.
  • 21. Вал ТНВД выдавить, предварительно выкрутив съемник.
  • 22. Разметить маркером положение вала относительно корпуса ТНВД.

По окончании диагностики и при необходимости ремонта ТНВД собрать так же, соблюдая обратную последовательность.

Проверка и регулировка

1. Запускаем двигатель и прогреваем до рабочей температуры. После прогрева проверяем «холостой ход». Регулировка «холостого хода» производится с помощью регулировочного винта, изображенного на Рисунке 1 .

Регулировочные винты

На разных моделях экскаваторов-погрузчиков JCB регулируемая скорость «холостого хода» может отличаться.

2. Проверить регулируемую скорость. Максимальные обороты двигателя регулируются с помощью регулировочного винта, (рис. 1). На шильде ТНВД указаны технические характеристики и код топливного насоса. Регулируемая скорость топливного насоса высокого давления уже установлена и опломбирована заводом производителем. Вмешательство в регулировку возможный повод для отказа в гарантийном обслуживании.

Замена ТНВД на двигателях ММЗ Д-260.4, Д-260.4С, Д-260.3

« Назад

Замена ТНВД на двигателях ММЗ Д-260.4, Д-260.4С, Д-260.3 28.08.2020 10:45

     Поломка любой техники – один из не приятных моментов, останавливающий рабочий процесс. Самым дорогостоящим в ремонте является обслуживание двигателя. Для того, чтобы не попасть в трудную и “дорогостоющую” ситуацию, необходимо заранее производить диагностику и производить ремонт вышедших из строя деталей.

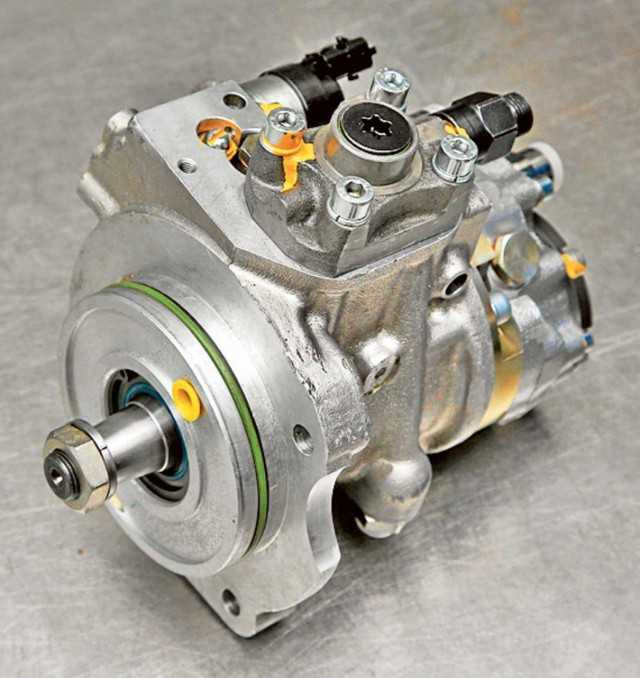

Одной из распространенных причин нестабильной работы двигателя является выход из строя Топливного насоса высокого давления.

В данной статье мы рассмотрим ТНВД 365.1111005-40.04 семейства «Компакт 32», его аналоги и порядок его замены.

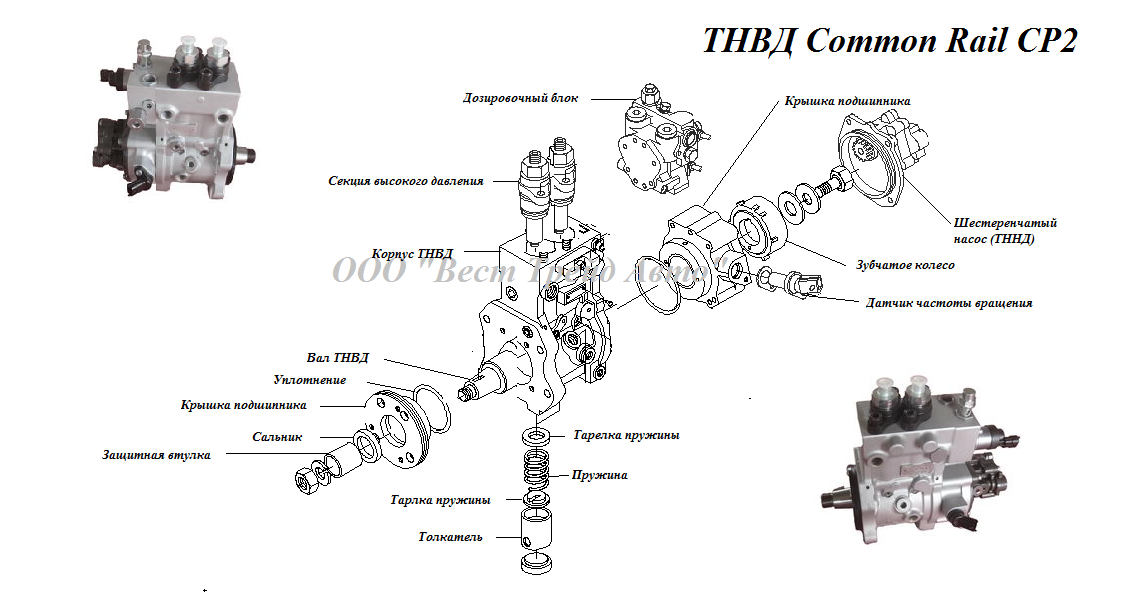

Топливный насос высокого давления – это один из важных элементов двигателя, отвечающий за для подачи в цилиндры под определенным давлением и в определенный момент цикла, точно отмеренных порций топлива, соответствующих данной нагрузке приложенной к коленчатому валу.



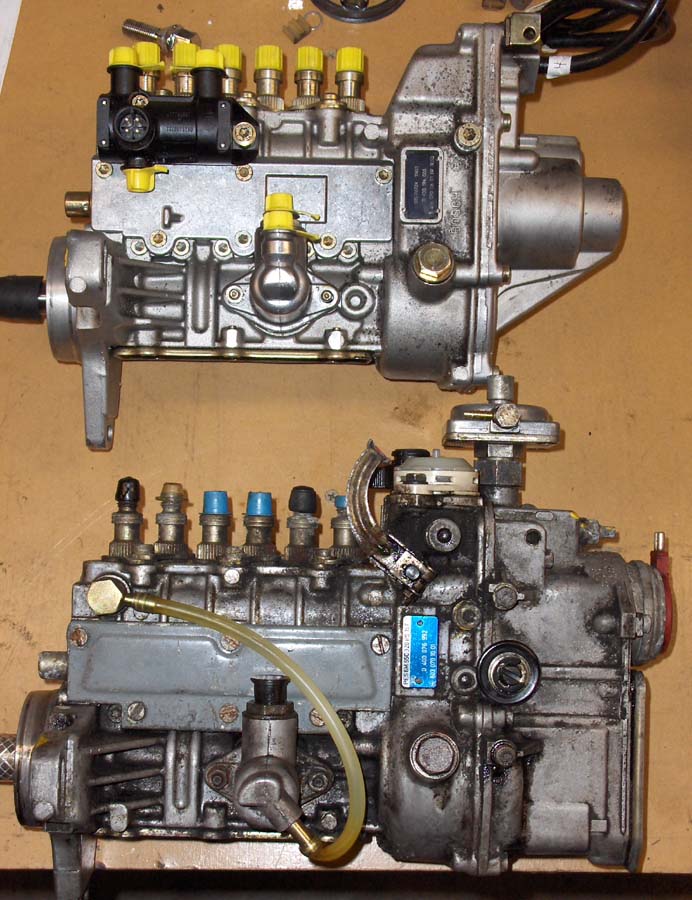

ТНВД 365.1111005-40.04 семейства «Компакт 32» — является топливным насосом высокого давления с вертикальным рядным расположением плунжерных пар, количество секций — 6, межсекционное расстояние — 32 мм. Данный топливный насос выского давления используется на дизельные двигатели с объемом цилиндра до 1,5 литра и мощностью до 30 кВт на цилиндр. ТНВД 365.1111005-40.04

 позволяют обеспечить цикловую подачу до 160 мм и давление впрыска топлива от 450 до 1100 ба. Комплектуются механическим всережимным и однорежимным регулятором частоты вращения. Внешняя скоростная характеристика двигателя формируется прямым, обратным корректором и корректором по наддуву.



Топливный насос высокого давления  363.1111005-40.04 производства  ОАО ЯЗДА (ЯМЗ) г.Ярославль, применяется на следующих видах техники:



– Комбайн “Гомсельмаш” КСК-100А  с двигателем ММЗ Д-260.4 Д-260.4С2,

– Трактор Беларус-2022 с двигателем ММЗ Д-260. 4 Д-260.4С2,

– Экскаватор  ЭС -4226, ЭС- 4326 с двигателем ММЗ Д-260.4 Д-260.4С2.

ТНВД ЕВРО 1 363.1111005-40.0 взаимозаменяем:

– Топливный насос высокого давления ТНВД 632.1111007-24 НЗТА Ногинск (Д-260.4С)

– Топливный насос высокого давления ТНВД РР6М10Р1f-3493 Моторпал Чехия (Д-260.3)

Порядок замены ТНВД MOTORPAL на ТНВД НЗТА, ОАО ЯМЗ:

Работу по переустановке насосов производить на очищенном от пыли и грязи и тщательно вымытом двигателе.

  1. Отсоединить от рычагов регулятора тяги управления насосом–аналогом.
  2. Отсоединить топливопроводы высокого давления от штуцеров насоса–аналога и освободить топливопроводы от зажимов.
  3. Отсоединить топливопроводы низкого давления от насоса-аналога, фильтра тонкой очистки и трубку подвода воздуха к пневмокорректору.
  4. Снять крышку люка со стороны шестерни привода топливного насоса.
  5. Отвернуть три гайки крепления шестерни привода к фланцу топливного насоса-аналога.
  6. Отвернуть болты крепления фланца топливного насоса с двигателем и снять топливный насос
  7. На отдельных модификациях двигателей для обеспечения размещения пневмокорректора ТНВД и кронштейна крепления фильтра тонкой очистки допускается доработка.
  8. Установить ТНВД 632.1111007-20 на двигатель Д-260.1, введя шпильки фланца привода в шестерню.
  9. Закрепить насос болтами крепления к двигателю.
  10. Подсоединить топливопроводы низкого давления к топливному насосу, сохранив прежнюю систему подвода и отвода топлива.
  11. Прокачать систему топливоподачи ручным насосом и отрегулировать угол начала подачи топлива на двигателе, руководствуясь техническим описанием и инструкцией по эксплуатации Д-260 ОАО «ММЗ». (Угол начала подачи топлива для насоса 632.1111007-20 составляет 14…16град). Зафиксировать три гайки фланца привода.
  12. Установить трубки высокого давления, не отсоединяя от форсунок. При установке, трубки подогнуть по месту.
  13. Во избежание поломок трубок высокого давления от вибрации двигателя закрепить их зажимами.
  14. Подсоединить трубку подвода воздуха к противодымному корректору.
  15. Подсоединить тяги управления регулятором, отрегулировав их по длине, и обеспечив полный ход рычага управления ТНВД.
  16. Залить через пробку на крышке регулятора 250 мл моторного масла и запустить двигатель.

Все советы в данной новости носят рекомендательный характер !!!



Железный конь не пахарь, не кузнец, не плотник, а первый на селе работник.


SAMSUNG СЕРИИ ТНВД РУКОВОДСТВО ПО УСТАНОВКЕ Pdf Download

Содержание

2
  • страница из 34

  • Содержание
  • Оглавление
  • Закладки

Advertisement

Table of Contents

  • Table of Contents

  • Safety Information

  • Installation Procedure

    • Step 1 Checking and Preparing Accessories

    • Step 2 Selecting the Installation Location

    • Шаг 3 Установка внутреннего блока

    • Шаг 4 Продувка блока

    • Шаг 5 Соединение трубы хладагента

    • Шаг 6 Резка или раскачивание труб

    • Шаг 7 Проверка тестирования утечки

    • Шаг 8 Установка. Сливной шланг

    • Шаг 10 Дополнительно: Изменение направления сливного шланга

    • Шаг 11 Подключение кабеля питания и кабеля связи

    • Шаг 12 Необязательно: расширение кабеля Power

    • Шаг 13 Установка адреса и установку в помещении

    • Шаг 14 Выполнение окончательной проверки

    • Шаг 15 Предоставление информации для пользователя

    • Поиск и устранение неисправностей

Кондиционер

Руководство по установке

AM***TNVD**/AM***TNAD**

• Благодарим вас за приобретение кондиционера Samsung.

• Перед эксплуатацией данного устройства внимательно прочтите данное руководство по установке и сохраните его для дальнейшего использования.

DB68-08953A-00_IM_DVM QMD_EU_EN_.indd 1

10 февраля 2020 г. 4:23:05

Содержание

Предыдущая страница

Следующая страница

Содержание

Связанные руководства для Samsung серии AM TNVD
  • Кондиционер Samsung серии AM TNVD Инструкция по эксплуатации

    (30 страниц)

  • Кондиционер Samsung серии AM TNVD Инструкция по эксплуатации

    (26 страниц)

  • Инструкция по установке кондиционера Samsung серии AM TXMDCH

    (52 страницы)

  • Инструкция по установке кондиционера Samsung серии AM TXMDEH

    (52 страницы)

  • Кондиционер Samsung AM18A1C09 Инструкция по эксплуатации и руководство по установке

    Кондиционер комнатный мульти-сплит (холодный) (46 стр. )

  • Кондиционер Samsung AM18A1C09 Инструкция по эксплуатации и руководство по установке

    Кондиционер комнатный мульти-сплит (холодный) (46 стр.)

  • Руководство по ремонту кондиционера Samsung AM27A1C07

    (27 страниц)

  • Руководство по ремонту кондиционера Samsung AM26A1C13

    (28 страниц)

  • Кондиционер Samsung AM18B1C09Инструкции для владельца и руководство по установке

    Комнатный кондиционер мульти-сплит (50 стр. )

  • Руководство по ремонту кондиционера Samsung AM27B1C07

    (29 страниц)

  • Инструкция по эксплуатации кондиционера Samsung AMF09C2E

    Бесплатный совместный многокомнатный кондиционер (холодный) (24 стр.)

  • Инструкция по эксплуатации кондиционера Samsung AM14A1E07

    Комнатный кондиционер мульти-сплит (24 страницы)

  • Руководство по ремонту кондиционера Samsung AM14A1E07

    (74 страницы)

  • Кондиционер Samsung AMF12C2B/XAP Инструкция по эксплуатации

    Бесплатный совместный многокомнатный кондиционер (24 стр. )

  • Инструкция по эксплуатации кондиционера Samsung AMV18B1E2

    Комнатный кондиционер мульти-сплит (24 страницы)

  • Руководство по ремонту кондиционера Samsung AM18A1(B1)E09

    Внутренний и наружный блоки комнатного кондиционера (53 стр.)

Краткое содержание для Samsung AM TNVD Series
Это руководство также подходит для:

Серия Am tnad

Установка момента впрыска на ТНВД Bosch

Индикатор часового типа с переходником, установленным на ТНВД Bosch


Профилактика

Для проведения проверки и регулировки необходимо индикатор часового типа и переходник пежо №0117АК.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если момент впрыска насоса проверяется на насосе, установленном на двигателе, то после установки насоса на прежнее место снимите отрицательную клемму аккумулятора и замкните генератор переменного тока чистой тканью или полиэтиленовый пакет, чтобы не допустить попадания в топливный генератор.
2. Снять трубопроводы форсунок.
3. Установите газораспределительный механизм до совмещения регулировочных отверстий, затем проверните коленчатый вал на четверть оборота против часовой стрелки.
4. На насосе отвинтите пробку, расположенную в задней части топливного насоса, в центре между соединениями трубопроводов форсунок.
5. Вместо пробки ввернуть переходник с индикатором часового типа. Установите измерительный наконечник индикатора посередине хода и надежно затяните контргайку (см. рис. Индикатор часового типа с переходником, устанавливаемый на топливный насос Bosch).
6. Медленно вращайте коленвал в обе стороны и следите за стрелкой индикатора, чтобы определить, что поршень топливного насоса находится в нижней мертвой точке. После установки поршня установите стрелку индикатора на ноль.
7. Медленно вращайте коленчатый вал в рабочем направлении до тех пор, пока блокирующий стержень коленчатого вала не сможет установиться.
8. Значение, отображаемое на индикаторе, должно быть одинаково установлено в технических характеристиках. Если необходимо произвести регулировку, ослабьте переднюю и заднюю гайки и болты крепления и медленно вращайте корпус насоса до тех пор, пока индикатор не покажет требуемое значение, после чего подтяните болты и гайки крепления насоса.
