Тг 301 технические характеристики: Характеристики Четра ТГ-301. Обзор трубоукладчика ТГ-301

Содержание

ЧЕТРА ТГ-301 – Трубоукладчики (CHETRA TG-301 – CHETRA ТГ-301 – CHZPT ТГ-301 – PROMTRACKTOR ТГ-301 – PROMTRAKTOR ТГ-301 – TG-301 – ПРОМТРАКТОР ТГ-301 – ТГ-301 – Трубоукладчик ТГ-301 – Трубоукладчик ЧЕТРА ТГ-301 – ЧЕТРА ТГ-301 – ЧЗПТ ТГ-301) – Технические характеристики ЧЕТРА ТГ-301 – Габаритные размеры ЧЕТРА ТГ-301 – Двигатель ЧЕТРА ТГ-301

Документ энциклопедии Стройтех, Категория: Трубоукладчики

Технические характеристики ЧЕТРА ТГ-301

  • Эксплуатационная масса:44 000,00 кг
  • Эксплуатационная мощность:215,00-232,00 кВт
  • Грузоподъемность:31 000,00 кг
  • Скорость:-

Габаритные размеры ЧЕТРА ТГ-301

  • Длина:5 225,00 мм
  • Ширина:7 655,00 мм
  • Высота:8 400,00 мм

Двигатель ЧЕТРА ТГ-301

  • Модель двигателя:ЯМЗ 238-Д-18/CUMMINS М11С
  • Объем двигателя:10 800,00-14 860,00 см³
  • Частота оборотов двигателя:-
  • Ход поршня двигателя:-

Эксплуатационные характеристики ЧЕТРА ТГ-301

  • Высота подъема:-
  • Длина стрелы:7 600,00 мм
  • Подъемный момент:-
  • Масса противовеса:9 255,00 кг
  • Масса стрелы:2 331,00 кг
  • Скорость назад:11,30 км/ч
  • Скорость рабочая:10,00 км/ч
  • Давление на грунт:88,03 кг/см²
  • Ширина гусеничного башмака:710,00 мм
  • Высота подъема крюка:6 770,00 мм
  • Вылет вертикальный:1 220,00 мм





CHETRA TG-301
|
CHETRA ТГ-301
|
CHZPT ТГ-301
|
PROMTRACKTOR ТГ-301
|
PROMTRAKTOR ТГ-301
|
TG-301
|
ПРОМТРАКТОР ТГ-301
|
ТГ-301
|
Трубоукладчик ТГ-301
|
Трубоукладчик ЧЕТРА ТГ-301
|
ЧЕТРА ТГ-301
|
ЧЗПТ ТГ-301






Энциклопедия СтройТех является открытой справочно-информационной системой.
Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность – смело вносите свои правки.
• Не нашли нужного документа – добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого – форма отправки предложений.

На правах рекламы:

Обзор российского рынка – Основные средства

В последнее время Правительство РФ приняло ряд решений, определивших программу развития трубопроводной сети страны на период до 2010 г. Прирост протяженности газопроводных сетей к 2010 г. должен составить 75…80 тыс. км. Приняты крупные межгосударственные соглашения по строительству трубопроводов. Все это говорит о том, что вопросам обеспечения строительства трубопроводов необходимыми средствами механизации, в том числе трубоукладчиками, будет уделяться повышенное внимание.

На российских трубопроводных системах в последнее время повысилась аварийность. По оценкам специалистов ЗАО «Стройтрансгаз», она составляет до двух крупных аварий в год на каждую 1000 км трубопроводов. Ликвидация последствий аварий и проведение превентивного ремонта трубопроводных систем также требуют применения трубоукладчиков.

Производство отечественных гусеничных трубоукладчиков сосредоточено в основном на двух тракторных заводах – ОАО «Промтрактор» (бывш. Чебоксарский завод промышленных тракторов) и ООО «Челябинский тракторный завод–Уралтрак». Трубоукладчики, выпускаемые ООО «Березовский ремонтно-механический завод», базируются на тракторах, поставляемых с Челябинского тракторного завода, на которые устанавливают трубоукладочное оборудование. Трубоукладчики малой грузоподъемности (г/п) по отдельным заказам выпускались ОАО «Газстроймаш» с поставкой с тракторных заводов (Челябинский и Волгоградский) необходимых узлов, агрегатов и систем трансмиссии, ходовой части, верхнего строения и систем управления.

Краны-трубоукладчики используются на строительстве трубопроводов диаметром от 200 до 1420 мм и предназначены для погрузки-разгрузки прибывающих на строительство труб, удержания их в поднятом состоянии при осуществлении сварочных операций в плети, сопровождения очистительного и изоляционного оборудования, транспортировки готовых плетей с последующей их укладкой в траншею. Трубоукладчики как грузоподъемное оборудование используются при выполнении строительно-монтажных работ, при ремонте трубопроводных систем. Особенностью работы трубоукладчиков в составе изоляционно-укладочной колонны является переменный характер нагрузок, зависящий от массы и упругости поднимаемой плети, рельефа местности, а также синхронности действий операторов других трубоукладчиков.

Трубоукладчики классифицируются по номинальной грузоподъемности, типу ходового устройства, типу привода грузоподъемного оборудования. За главный параметр принята грузоподъемность трубоукладчика. К настоящему времени в мировой практике применительно к кранам-трубоукладчикам используется два понятия грузоподъемности: «lift capacity» и «load capacity».

Понятие «lift capacity» по стандарту SAE 743В трактуется как величина груза на крюке, который трубоукладчик поднимает на данном вылете, но при этом ни один из опорных катков ходовой системы со стороны, противоположной стреле, не должен отрываться от беговой дорожки гусеницы более чем на 6 мм (0,25 дюйма). В настоящее время согласно стандарту ISO 8813 это понятие трактуется как максимальная грузоподъемность на конкретном вылете. Обычно грузовая характеристика по этому стандарту приводится в технических материалах.

Термин «load capacity» по стандарту ANSI/ASME В30.14 обозначает величину нагрузки, составляющую для гусеничных трубоукладчиков 85% максимальной грузоподъемности. Этот стандарт допускает ее уменьшение на некоторых участках грузовой характеристики, если безопасность ограничивается не опрокидыванием машины, а прочностью конструктивных элементов. Этим же стандартом определяется подход к установлению рабочего диапазона грузовой характеристики.

В нашей стране при классификации по номинальной грузоподъемности за основу принимается максимально допустимая нагрузка на крюке трубоукладчика при работе с единичными грузами. ГОСТ 15150 предусматривал пять типоразмеров трубоукладчиков номинальной г/п 6,3; 12,5; 20; 32 и 50 т.

  • для трубоукладчиков г/п 12 т и более в качестве базовых машин создавались специализированные трубоукладочные модификации или специальные комплектации тракторов;
  • для трубоукладчиков г/п 6,3 т использовалась трансмиссия трактора тягового класса 3 и ходовая система трактора тягового класса 10.

Для определения уровней грузоподъемности трубоукладчиков в отечественной практике приняты два значения вылета грузоподъемного трубоукладочного оборудования. Для определения максимальной грузоподъемности вылет принимается равным 1,2…1,25 м (в среднем 1,22 м), а для определения номинальной грузоподъемности в заданном рабочем диапазоне вылет принимается равным 2,5 м.

В мировой практике сложилась следующая градация трубоукладчиков в зависимости от уровня их номинальной грузоподъемности в рабочей зоне. Эта градация предусматривает деление на три категории: легкая, средняя и тяжелая. К легкой категории относятся трубоукладчики г/п до 12,5 т, к средней категории – г/п свыше 12,5 до 30 т и к тяжелой категории – г/п свыше 30 т.

Отечественной промышленностью освоено производство трубоукладчиков во всех категориях грузоподъемности. ОАО «Газстроймаш» и Кропоткинский машиностроительный завод по отдельным заказам выпускают гусеничные трубоукладчики легкой категории с моментом устойчивости 16 кН·м и номинальной г/п 6,3 т моделей ТГ-61 и ТГ-62.

ООО «ЧТЗ-Уралтрак» выпускает трубоукладчики двух уровней г/п 12,5 и 20 т со стрелами длиной 7 и 9 м, с откидываемым и не откидываемым блоком противовесов на базе специальной модификации (комплектации) промышленного трактора болотоходного исполнения тягового класса 10 (табл. 1).

Таблица 1. Технические характеристики трубоукладчиков производства ООО «ЧТЗ-Уралтрак»
Параметр ТР 12.21.01/02 ТР 20.21.01/02 ТР 12.27.06 ТР 20.27.06
Грузоподъемность макс. , т (вылет 1,22 м) 27 41 27 41
Грузоподъемность номинальная, т (вылет 2,5 м) 12,5 20 12,5 20
Момент грузовой устойчивости, тс·м 35 50 33 50
Мощность двигателя, кВт (л.с.) 132 (180) 132 (180) 139 (190) 139 (190)
Масса эксплуатационная, т, не более 28,8 31 26,55 30,23
Длина стрелы, м 7 и 9 7 и 9 9 9
Макс. высота подъема крюка, м 5,7 и 7,7 5,6 и 7,6 7,9 7,7
Глубина опускания крюка при мин. вылете стрелы, м 2,5 2,5 2,5 2,5
Среднее статическое удельное давление на грунт левой гусеницы, МПа 0,2 0,25 0,18 0,24
Тип противовеса Неоткидываемый Откидываемый Неоткидываемый Откидываемый
Тип лебедки Двухбарабанная реверсивная с многодисковыми фрикционными муфтами включения, с гидроуправлением Однобарабанная с гидростатическим приводом и планетарным редуктором

Основное отличие трубоукладчиков ТР 12.

27.06 и ТР 20.27.06 от моделей ТР 12.21.01 и ТР 20.21.01 состоит в плавном и бесступенчатом изменении скоростей подъема крюка и стрелы (в широком диапазоне), что снижает динамику нагружения и повышает точность монтажа плетей трубопроводов. Это достигнуто за счет применения лебедок ЛГ-35 (ЛГ-55) с гидростатическим регулируемым приводом.

ООО «Березовский ремонтно-механический завод» на базе тракторов ЧТЗ выпускает пять моделей гусеничных трубоукладчиков (табл. 2), одна из которых ТБ-4 имеет выносную опору, устанавливаемую на противоположную сторону траншеи, что позволяет повысить грузоподъемность трубоукладчика.

Таблица 2. Технические характеристики трубоукладчиков производства ООО «Березовский ремонтно-механический завод»
Параметр ОМТ-16 ТБ-3 ТБГ-20.01 ТБГ-20.01.9 ТБ-4
Грузоподъемность номинальная, т 16 16 20 20 16/ 40*
Момент грузовой устойчивости, тм 34 42,6 48 48 48,9**
Базовый трактор Т-10. 1111 Т-10Б0121-2
Мощность двигателя, кВт/л. с. 125 (170) 132 (180) 132 (180) 132 (180) 132 (180)
Масса эксплуатационная, т 21,8 25,3 27 27 27,5
Длина стрелы, м 6 7 7 или 9 9 7
Вылет стрелы макс./мин., м 6,0/ 1,5 6,9/ 1,8 7 или 8,7/ 1,8 или 2,1 8,7/ 2,0 6,9/ 1,8
Высота подъема крюка макс., м 5 6,17 6 или 8 8 6,17
Ширина гусеницы, мм 480 920 920 920 920
Среднее статическое удельное давление на грунт при номинальной грузоподъемности, МПа 0,29 0,13 0,15 0,15 0,143***
Скорость подъема-опускания груза, м/мин 0,6…7,2 0,6…7,2 0,47…17,0 0,47…17,0 0,6…5,7

ОАО «Очерский машиностроительный завод» в ограниченном объеме по отдельным заказам может выпускать трубоукладчик ТГ-126 на базе трактора тягового класса 10. Грузовой момент устойчивости – 30 тс·м. Номинальная г/п – 12,5 т. Помимо основной стрелы трубоукладчик может оснащаться удлинителем-гуськом, позволяющим осуществлять погрузочно-разгрузочные и монтажные операции.

Существенных достижений в области гусеничных трубоукладчиков достигло ОАО «Промтрактор». Предприятие разработало конструкции и организовало серийное производство трубоукладчиков четырех уровней грузоподъемности во всех категориях, от легкой до тяжелой (табл. 3). Этот типоразмерный ряд трубоукладчиков охватывает диапазон номинальной г/п от 12,5 до 50 т. Все семейство трубоукладчиков базируется на специальных модификациях базовых моделей гусеничных тракторов тяговых классов 11, 15, 20, 35 и 40, имеющих развитую ходовую систему с увеличенной опорной поверхностью и увеличенным числом опорных катков, с жесткой подвеской с поперечной балкой. Все модели оснащены гидромеханической трансмиссией с планетарными коробками передач, обеспечивающими получение по три передачи переднего и заднего хода. Трубоукладчики оснащены также двухбарабанными лебедками с планетарными редукторами с гидрообъемным приводом. Управление стрелой и подъемом-опусканием груза осуществляется канатно-блочными механизмами, а управление блоком – противовесом с помощью гидропривода.

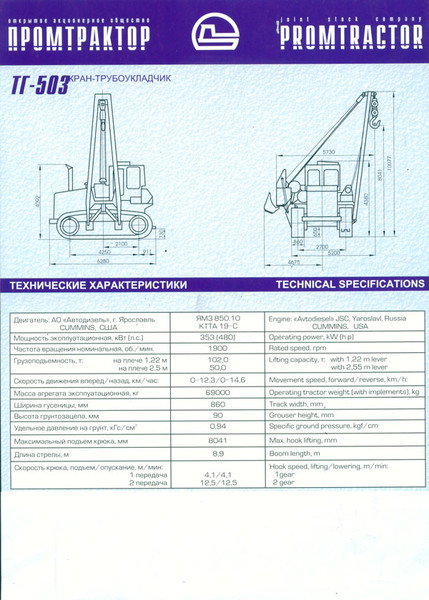

Таблица 3. Технические характеристики трубоукладчиков производства ОАО «Промтрактор»
Параметр Четра 121 Четра 221 Четра 301 Четра 503 Четра Н 511
Грузоподъемность, т, на вылете 2,5 м/ 1,22 м 12,5/ 25,6 21,0/ 44,2 31,0/ 63,5 50,0/ 102,0 51,0/ 104,5
Мощность двигателя Ярославского моторного завода, кВт (л.с.) 127 (173) 170 (238) 228 (310) 298 (400)
Мощность двигателя Cummins, кВт (л.с.) 131 (178) 222 (302) 222 (302) 308 (413) 350 (476)
Масса эксплуатационная, т 22,5 32,5 44 69 64
Число опорных/ поддерживающих катков на каждом борту 08. 02.09 08.02.09 08.02.09 09.02.09 08.02.09
Ширина гусеницы, мм 560 610 710 860 800 правая, 1000 левая
Среднее статическое удельное давление на грунт без груза на крюке, кгс/кв.см 0,66 0,86 0,88 0,94 0,86…0,88
Тип трансмиссии Гидромеханическая
Скорость движения переднего хода, км/ч 3,7…10,8 3,8…9,8 3,8…10,0 4,3…12,6 4,2…12,7
Скорость движения заднего хода, км/ч 4,9…13,9 4,9…11,7 4,9…11,3 5,3…15,1 5,1…13,1
Длина стрелы, м 7,18 или 9,18 6,67 или 9,2 7,82 или 9,2 8,6 8,9
Высота подъема крюка, м 6,1 5,5 5,4 8,04 8,05
Вылет крюка мин. , м 1,5 1,5 1,5 2,07 1,22
Скорость подъема и опускания крюка, м/мин 8…21 8…24 8…24 н. д. н. д.
Тип лебедки Двухбарабанная с гидроприводом Две однобарабанные
Диаметр канатов, мм 16 19,5 19,5 21 21
Длина канатов грузового/ стрелового барабанов лебедки, м 46/ 46 46/ 46 74/ 68 100/ 82 100/ 82
Кратность полиспастов 4 4 6 Груз.-8, стрел.-6
База, мм 3022 3022 3022 4250 4150
Колея, мм 2150 2200 2200 2700 2600

Самые малые по г/п 6,3 т трубоукладчики в ограниченных количествах по отдельным заказам выпускает ОАО «Газстроймаш». В качестве базового трактора применена специальная конструкция, в которой моторно-трансмиссионная установка используется от трактора ДТ-75МВР, а ходовая система – от трактора ЧТЗ тягового класса 10. В этом классе грузоподъемности освоены две модели – ТГ-61 и ТГ-62. У ТГ-61 ширина гусеницы составляет 500 мм, у ТГ-62 – 920 мм. Мощность двигателя – 70 кВт (95 л.с.). Трансмиссия механического типа с диапазонами скоростей переднего хода 1,84…6,05 км/ч, заднего хода – 2,3…4,8 км/ч. Колея – 2200 мм, база – 3000 мм. Число опорных катков на каждом борту машины – 6, поддерживающих роликов – 2. Длина стрелы – 5,3 м. Максимальный вылет – 5 м. Максимальная высота подъема крюка – 4,9 м. Скорость подъема-опускания груза – 2,3…8,5 м/мин. Трубоукладчики оснащены двухбарабанной лебедкой с независимым приводом от трехступенчатого редуктора с гидроприводом. Диаметр применяемых канатов – 13,5 мм. Противовесный блок неоткидываемый. Масса трубоукладчика ТГ-61 составляет 14,1 т, ТГ-62 – 15,15 т.

Таким образом, отечественные производители могут выпускать всю гамму трубоукладчиков, охватывающую диапазон номинальной г/п от 6,3 до 51 т.

Двигатель ЯМЗ-238 | Характеристики, проблемы и что делать.


Характеристики ЯМЗ-238

Производство «Автодизель»
Ярославский моторный завод
Марка двигателя 238
Годы выпуска 1962-н.в.
Материал блока цилиндров чугун
Тип двигателя дизельный
Конфигурация V-образный
Количество цилиндров 8
Клапанов на цилиндр 2
Ход поршня, мм 140
Диаметр цилиндра, мм 130
Степень сжатия 16.5
Объем двигателя, куб.см 14866
Мощность двигателя, л.с./об.мин 235/1700
240/2100
250/1900
280/2100
290/2000
300/1900
320/2100
330/2000
330/2100
330/2100
Крутящий момент, Нм/об. мин 1108/1300
882/1500
1108/1300
1029/1500
1128/1400
1280/1300
1117/1500
1225/1400
1225/1300
1274/1200
Экологические нормы Евро 0
Евро 1
Евро 2
Турбокомпрессор К27-49
К36-87
ТКР 11
ТКР 122
Вес двигателя, кг 1075 (ЯМЗ-238М2)
Расход  топлива при скорости 60 км/ч, л/100 км (для УРАЛ 4320) 38
Расход масла, % к расходу топлива, до 0.5
0.2 (Евро 2)
Масло в двигатель:
-летом
-зимой (меньше +5° С)

М-10-Г2к
М-8-Г2к
Сколько масла в двигателе, л 29 (атмосферный)
32 (турбированный)
Замена масла проводится, часов 500
1000 (Евро-2)
Размеры, мм:
— длина
— ширина
— высота
(ЯМЗ-238Б)
1315
1045
1070
Ресурс двигателя
— по данным завода, часов
— на практике, тыс. км

8 000
800+
Тюнинг, л.с.
— потенциал
— без потери ресурса

300+
~280
Двигатель устанавливался Комбайны Дон, Кубань, Херсонец, Славутич, Палессе
МАЗ-5336, 5432, 5440, 5516, 5551, 5552
МАЗ-6303, 6317, 6422 ,6425, 6430
МоАЗ-740, 1405, 6014, 6442, 7505
МоАЗ-40484, 40489, 49011
КрАЗ-260М, 5133, 5444, 6130, 6133, 6305, 6322
КрАЗ-6351, 6443, 6446, 6503, 6505, 7133, 7140
ЭО-412, 511, 512, 522
Урал-4320, 5323, 5423, 5557
ЧЕТРА-60, Т15, Т20, ТГ-221
Кранэкс ЕК400
Раскат РЭМ25
ГТ-ТМ, ГТ-ТМС и МГШ521М1
МТ-ЛБу, МТ-ЛБ
ЭКСКО БМ-2501
МЛ-107
ТГ-301
МЗКТ-692378
ХТЗ 181
ЧСДМ ДЗ-240С
Кировец К-700, 702, 703, 740, 744
ДЗ-98В
Катера КС-101, 104, 110
АД-100, ДГУ-100
АДМ-1.5, МПГ-6
ВПР-02, ВПРС-02, 03

Надежность, проблемы и ремонт ЯМЗ-238

Серия ЯМЗ-238 была запущена в производство в 1962 году и пришла на смену ЯАЗ-206. Этот мотор имеет V-образный 8-ми цилиндровый чугунный блок, с углом развала 90°, с чугунными мокрыми гильзами и со смещением рядов цилиндров относительно друг друга на 35 мм. Внутри блока на 5-ти опорах установлен кованый коленвал с ходом поршня 140 мм и с диаметром коренных шеек 110 мм и с диаметром шатунных шеек 88 мм, сами шатуны стальные, а их длина 265 мм. Для этих моторов использовали литые алюминиевые поршни диаметром 130 мм и высотой 100 мм, диаметр поршневого пальца 50 мм.

Блок цилиндров накрыт двумя чугунными головками по 8 клапанов на каждую. Диаметр впускных клапанов 61 мм, выпускных 48 мм, диаметр ножки 12 мм.
Здесь применен шестеренчатый привод распредвала, а сам распредвал находится в блоке цилиндров и через толкатели, стальные штанги и стальные коромысла, приводит клапаны в действие. Характеристики распредвала: фаза 246/266, подъем 13.5 мм.
Регулировка клапанов на ЯМЗ-238 (турбо и атмосферный) проводится после каждых 500 часов работы (при необходимости). Зазоры клапанов и для впуска и для выпуска — 0. 25-0.3 мм. Порядок регулировки 1–5–4–2–6–3–7–8, такой же, как порядок работы цилиндров (как на турбированном, так и на атмосфернике).
На этих моторах применен непосредственный впрыск топлива с ТНВД 80-30 (на ЯМЗ-238М2) или с другими насосами (детально по модификациям описано ниже).
Давление форсунок 261 — 230 кгс/см2; форсунок 267 — 270 кгс/см2.
Давление масла на прогретом двигателе должно находиться в пределах 4-7 кгс/см2 (это относится как к турбо, так и атмо).

Помимо атмосферных вариантов выпускали и турбированные, список которых не знает границ. Основные отличия между ними указаны ниже.

Этот мотор имел родственную серию ЯМЗ-236.

Выпуск 238-го продолжается и сейчас, но их заменяют на более экологичные ЯМЗ-7511 и ЯМЗ-658.

Модификации ЯМЗ 238 и их отличия

1. ЯМЗ-238АК — аналог ЯМЗ-238М2 под нормы Евро-0, который предназначался для комбайнов Дон, Кубань, Херсонец, Славутич и Палессе FS60. Мощность 235 л.с. при 2000 об/мин, крутящий момент 932 Нм при 1300-1500 об/мин. Срок службы мотора до капремонта 8000 часов.
2. ЯМЗ-238АМ2 — версия ЯМЗ-238М2 с мощностью 225 л.с. при 2100 об/мин, момент 825 Нм при 1250-1450 об/мин. Экологический класс — Евро-0, а его ресурс 8000 часов.
Стоит на МоАЗ-6014 и 6442.
3. ЯМЗ-238Б — турбированный мотор на базе ЯМЗ 238М2, где применен турбокомпрессор ТКР 100. Здесь установлен измененный распредвал с такими характеристиками: фаза 240/266, форсунки 261-13, другой коленвал, свои поршни, насос 807-40. Мотор соответствует стандарту Евро-0.
Встретить его можно на ВПР-02, ВПРС-02 и 03; МАЗ-5336 и 5432; МоАЗ-40484, 40489, 49011 и 7505; КрАЗ 5444, 6130, 6503 и 6505; АДМ-1.5, МПГ-6, ЭО-5225, Урал 5323 и 5423; ЧЕТРА Т20, ЕК400 и РЭМ25. Ресурс мотора — 450 тыс. км.
4. ЯМЗ-238БВ — аналог 238БЛ, но с ТНВД 807-40. Устанавливался на ГТ-ТМ, ГТ-ТМС и МГШ521М1. Ресурс — 8000 часов.
5. ЯМЗ-238БЕ — такой же ЯМЗ-238Б, но со встроенным жидкостно-масляным теплообменником и доработанными системами охлаждения и смазки. Здесь применен ТНВД ЯЗДА 807-50, форсунки 261-13 и турбина ТКР 122. Давление наддува 0.93 бар. Мощность 300 л.с. при 2000 об/мин, крутящий момент 1180 Нм при 1200-1400 об/мин. Двигатель отвечает требованиям Евро-1.
6. ЯМЗ-238БЕ2 — двигатель с отличающимся коленвалом и шатунами, с гильзами, выступающими над поверхностью блока на 1.6 мм, с другими поршнями (высота 85 мм), диаметр поршневого пальца увеличен до 52 мм. Также здесь применена ГБЦ с кольцевыми проточками, ТНВД ЯЗДА 173-20, форсунки 267-01, распредвал с фазой 233/272, применен другой фильтр грубой очистки топлива. Мощность осталась прежней, а крутящий момент возрос до 1274 Нм при 1100-1300 об/мин. Такой вариант отвечает нормам Евро-2.
7. ЯМЗ-238БК — мотор для комбайнов Полесье, который подходит под нормы Евро-0. Он оснащается турбиной ТКР-100 и ТНВД 805-40. Версии 238БК-3 используют две турбины К27-49. Ресурс такого движка 8000 часов.
8. ЯМЗ-238БЛ — такой же 238Б, но с ТНВД 801-50, с глубоким картером и другим приводом вентилятора. Мощность увеличена до 310 л.с. при 2100 об/мин, крутящий момент 1177 Нм при 1200-1400 об/мин. Встречается на МТ-ЛБу.
9. ЯМЗ-238БН — турбомотор для МоАЗ 7529 с турбиной ТКР 100-16. Мощность 260 л.с. при 2000 об/мин, момент 1080 Нм при 1200-1400 об/мин. Ресурс — 8000 ч.
10. ЯМЗ-238ВМ — аналог ЯМЗ-238М2 с другим масляным поддоном. Предназначался для МТ-ЛБ. Служит до капремонта 5000 часов.
11. ЯМЗ-238ГМ2 — такой же ЯМЗ238М2, но с по-другому отрегулированной топливной (ТНВД 809-20). Мощность снижена до 180 л.с. при 1700 об/мин. Встречается на экскаваторах ЭО-412, 511, 512, 522 и буровой технике БМ-2501. Срок службы 5000 часов.
12. ЯМЗ-238Д — такой же 238Б, но под КПП ЯМЗ 202 и с ТНВД 806-40. Ресурс двс — 450 тыс. км.
Стоит на МЛ-107, ТГ-301, МЗКТ-692378, МАЗ-53363, 54323, 5552, 6303 и 64229; КрАЗ-5133, 5444, 6130, 6322, 6351, 6443, 6505 и 7133.
13. ЯМЗ-238ДЕ — тот же ЯМЗ-238БЕ, но с ТНВД ЯЗДА 806-50 и с давлением наддува 1.08 бар. Мощность увеличена до 330 л.с. при 2100 об/мин, крутящий момент 1225 Нм при 1200-1400 об/мин. Движок соответствует экологическому классу Евро 1 и встречается на автомобилях МАЗ 5336, 5432, 5516, 5551, 6303, 6317, 6422, 6425 и на комбайнах Полесье. Заявленный ресурс — 800 тыс. км.
14. ЯМЗ-238ДЕ2 — такой же 238БЕ2, но с ТНВД ЯЗДА 173-30. По сравнению с 238ДЕ, мощность осталась неизменной, крутящий момент достиг 1274 Нм при 1100-1300 об/мин. Здесь повышен экологический класс до Евро 2, а ресурс составляет 800 тыс. км.
Такой двс стоит на КрАЗ 5133, 5444, 6130, 6133, 6305, 6322, 6443, 6446, 6503, 6505, 7133, 7140, а также на МАЗ-5336, 5432, 5516, 5551, 6303, 6317, 6422, 6425.
15. ЯМЗ-238ДИ — такой же 238Б, но с турбиной К36-30 и с ТНВД 803-30.
16. ЯМЗ-238ДК — комбайновый мотор для Дон 680М, аналог ЯМЗ-238БК, но мощность увеличена до 330 л.с. при 2000 об/мин, крутящий момент 1225 Нм при 1300-1500 об/мин.
17. ЯМЗ-238ИМ2 — мотор для дизельных электростанций АД-100 и ДГУ-100, его ресурс — 25000 часов.
18. ЯМЗ-238КМ2 — аналог ЯМЗ-238М2, но приспособлен для работы на технике МоАЗ-1405, 740 и ХТЗ 181. Мощность 190 л.с. при 2100 об/мин, крутящий момент 687 Нм при 1250-1450 об/мин. Ресурс двс — 8000 часов.
19. ЯМЗ-238Л — многотопливный движок для КрАЗ-260М. Он оснащается турбиной ТКР-11 и насосом 801-11.
20. ЯМЗ-238М2 — двигатель, заменивший ЯМЗ-238М в 1988 году, его экологический класс — Евро 0. Мотор стоит на ЧСДМ ДЗ-240С, МоАЗ-6442 и 6014.
21. ЯМЗ-238МС — вариант для северных широт.
22. ЯМЗ-238Н — турбодвигатель с ТНВД 804-21 и с ТКР 11, мощность 300 л.с. при 2100 об/мин, крутящий момент 1078 Нм при 1500 об/мин.
23. ЯМЗ-238НД3 — турбированный мотор на базе 238Б, который не имеет масляного охлаждения поршней и жидкостно-масляного теплообменника. Здесь установлена турбина ТКР 11 и ТНВД 805-30, а мотор отвечает требованиям Евро 0. Моторесурс движка — 8000 часов. Мощность 235 л.с. при 1700 об/мин, момент 1108 Нм при 1100-1400 об/мин. Стоит двигатель на К-700, 702, 703 и ДЗ-98В.
24. ЯМЗ-238НД4 — турбированный мотор с жидкостно-масляным теплообменником на базе 238НД3. Здесь стоит ТНВД 805-40, а экологический класс — Евро 0. Встречается на К-744, К-703, КС-101, КС-104, КС-110, Т15.01, Т-221 и Четра-60. Ресурс мотора 8000 часов, а его отдача 250 л.с. при 1900 об/мин, момент 1108 Нм при 1100-1400 об/мин.
25. ЯМЗ-238НД5 — турбомотор на основе 238Б-1. Он оснащался ТНВД 805-50, своим генератором, картером, шкивом коленвала и имел ресурс 8000 часов. Мощность мотора 300 л.с. при 1900 об/мин, крутящий момент 1280 Нм при 1100-1400 об/мин. Ставили его на К-744Р1.
26. ЯМЗ-238НД6 — турбодвигатель под Евро-1, разработанный на основе ЯМЗ-238ДЕ. От родительского движка отличается генератором, картером, маховиком, насосом 805-60 и ресурсом в 10000 ч. Мощность 235 л.с. при 1700 об/мин, момент 1108 Нм при 1100-1400 об/мин. Стоял движок на К-740.
27. ЯМЗ-238НД7 — версия на 250 л.с. при 1900 об/мин, момент прежний. Здесь применен насос 805-70, а стоит этот двс на тракторах «Кировец» и Т15.01, а также на ТГ-221.
28. ЯМЗ-238НД8 — модель с насосом 805-80 на 300 л. с. при 1900 об/мин, момент 1280 Нм при 1100-1400 об/мин. Стоит этот вариант на Кировце и ходит до капремонта 10000 часов.
29. ЯМЗ-238НП — мотор, созданный на базе 238НД2 и отличается патрубком турбины и генератором.
30. ЯМЗ-238ПМ — турбомотор с турбиной ТКР9 мощностью 280 л.с. при 2100 об/мин, крутящий момент 1029 Нм при 1500 об/мин. Заменен на 238Б.
31. ЯМЗ-238ФМ — такой же 238ПМ, но с маслофорсунками, мощность увеличена до 320 л.с. при 2100 об/мин, крутящий момент 1118 Нм при 1500 об/мин. Мотор заменили на 238Д.

Неисправности ЯМЗ-238

1. Греется двигатель. Причины перегрева зачастую в грязном радиаторе, в помпе или в термостатах. Проверяйте и скорей всего проблема будет именно здесь. Если нет, тогда нужно смотреть прокладку ГБЦ и состояние головок на наличие трещин.
2. Плавают обороты. Причина в ТНВД, нужно проверять, как он отрегулирован, и настроить холостые обороты винтом на задней его части. Еще из причин это воздух в топливной системе.
3. Не развивает обороты. Нужно проверить, как настроен насос, заменить фильтры, посмотреть топливную систему.
4. Дергается на малых оборотах. В таком случае надо начинать с топливной (насос, форсунки и т.д.) и с зажигания.
5. Троит. Возможно, причина в недостатке топлива и нужно обратить внимание на ТННД, на топливные фильтры, на форсунки или на трубки.
6. Глохнет или заводится и глохнет. Проверяйте на предмет подсоса воздуха, смотрите топливные фильтры, насос, иногда что-то постороннее могло попасть в бак.
7. Стук в двигателе. Причины могут быть в форсунках, насосе, зажигании, клапанах, в кольцах, во вкладышах; здесь надо вскрывать движок и смотреть.
8. Дымит:
— белым дымом — возможно у вас вода в баке или охлаждающая жидкость попадает в цилиндры через прокладку или треснувшую ГБЦ.
— черным дымом — нужно убавить топливо на ТНВД с помощью нижнего винта мощности, скорей всего он выкручен на максимум.
— синим дымом — вероятно у вас горит масло.
9. Вибрация. Причины обычно в маховике, в зажигании, в опорах мотора, в карданном валу, возможно коленвал не отбалансирован.
10. Не заводится. Причину нужно искать в форсунках и насосе.
11. Трещины в ГБЦ. Типичная неисправность для этих ДВС и образовывается она на межклапанной перемычке, но, к счастью, этот вопрос можно попробовать решить, есть множество компаний, которые готовы восстановить головку.

Несмотря на большой список различных неисправностей, это очень надежный и долговечный мотор. ЯМЗ-238, при адекватном уходе и обслуживании, имеет ресурс на практике 800-900 и даже 1 млн. км.

Номер двигателя ЯМЗ-238

Номер находится в районе маховика, слева.

Тюнинг двигателей ЯМЗ-238

Как поставить турбину

Для переделки обычного атмосферного 238 в турбо можно оставить стандартные поршни, можно обойтись без масляных форсунок, просто поставить турбину ТКР 36-87 с коллекторами от ЯМЗ-7511, сделать маслослив и маслоподачу на турбину, поставить распылители 261, настроить ТНВД и ездить как есть. Так можно получить 280-300 л.с. Это даже будет ездить годами без проблем, но для более высокой надежности лучше заменить поршни на 238Б.

<<НАЗАД

классификация типов, принцип работы, технические характеристики

Данная спецтехника представляет собой машину, которая используется для прокладки труб, их перемещения, погрузки, удерживания в определенном положении для проведения ремонтных работ ил сварки.

Основные рабочие движения:

  • подъем груза,
  • опускание груза,
  • передвижение вместе с грузом,
  • изменение вылета стрелы.

Кран трубоукладчик появился в СССР, В эпоху «пятилеток» остро стояла задача ускорения строительства. Основой техники стал гусеничный трактор. На него установили привод, стрелу, лебедку, контргруз, обойму (подвесную и стреловую), раму и гидросистему. Такая конструкция стала выпускаться отдельным модельным рядом спецтехники. Также началось изготовление специального оборудования для укладки труб и оснащение им уже выпущенных базовых тракторов.

Обычно (для отечественных производителей) наименование трубоукладывательных кранов состоит из буквенной и цифровой части. Первые 2 буквы обозначают типовую принадлежность (ТГ -трубоукладчик гусеничный, ТК — трубоукладчик колесный). Далее — грузоподъемность в тоннах, затем — номер конкретной модели. После цифрового кода могут снова идти буквенные обозначения модернизации (А, Б, В, …), климатическое исполнение (ХЛ — для северных районов, Т — для тропического климата). Например, ТГ-124 А — гусеничный трубоукладчик грузоподъемностью 12 т, модель четвертая, модернизация первая.

Есть и другие обозначения: ТР, ТГ, ТО среди наиболее популярных марок COMATSU, VOLVO и многих других.

Преимущества подобных машин:

  • хорошая проходимость,
  • незначительное давление на покрытие (асфальт, грунт),
  • используются в разных климатических условиях,

Классификация трубоукладчиков

По типу ходовой части:

  • гусеничные,
  • пневмоколесные.


По конструктивным особенностям:

  • оснащенные лебедкой,
  • оснащенные отвалом.

По особенностям привода:

  • одномоторные (механический привод),
  • многомоторные (гидравлический привод).

Виды трубоукладчиков по диаметру труб, для укладки которых они предназначены, краны для труб:

  • малого диаметра (до 530 мм),
  • среднего диаметра (до 1200 мм),
  • большого диаметра (до 1420 мм).

Согласно виду подвески стрелы:

  • техника с гибкой подвеской,
  • техника с жесткой подвеской.

Принцип работы крана

Трубоукладчик состоит из шасси, навесного оборудования, системы управления.

Гусеничные модели выпускаются на базе серийных гусеничных тракторов (трубоукладочные модели), Допускается также переоборудование тракторов. Колесная техника базируется на четырехколесном шасси, отличающемся повышенной маневренностью и проходимостью. Все колеса на кране ведущие, предусмотрен бортовой поворот.

Шасси включает в себя двигатель, силовую передачу, ходовую часть. Двигатель осуществляет преобразование тепловой энергии топлива в механическую, которую коленчатый вал передает силовой передаче. Силовая передача — механизмы, передающее вращательное движение от вала к колесам или гусеницам. Ходовая часть — все механизмы, которые осуществляют непосредственное движение колес и гусениц.

Навесное оборудование представляет собой следующие механизмы: лебедка (а также ее привод), стрела, крюк, контргруз, верхняя рама.

Система управления отвечает за согласованность работы ходовой части, навесного оборудования, адекватный ответ механизмов на действия оператора.

Технические характеристики трубоукладчиков

Грузоподъемность — 12,5 — 35 т.

Максимальный вылет крюка при реализации номинальной грузоподъемности — 1,53-1,72 м.

Максимальный вылет крюка — 5,5 -6,5 м.

Мощность — 117-132 кВт.

Скорость подъема крюка — 0,097-0,327 м/с.

Скорость опускания крюка — 0,097-0,457 м/с.

Скорость передвижения — 0,57 — 2,47 м/с.

Параметры Индекс машины
ТГ-61 ТГ-62 ТГ-124А ТР12.19.01 ТР20.19.01 ТГ-221 ТГ-301 ТГ-321 ТГ-402 ТГ-503
Номинальная грузоподъемность, т 6,3 6,3 12,5 12,5
Момент грузовой устойчивости, кН · м
Базовый трактор ДТ-753СЗ Т-10М Т-10Б.2121(в спецкомплектации) ДЭТ-350 (в спецкомплектации)
Мощность двигателя, кВт
Максимальная высота подъема крюка, м 4,85 4,85 5,2 5,4 5,3 5,5 н/д 6,86 6,2 н/д
Глубина опускания крюка при минимальном вылете, м 3,0 3,0 2,5 2,5 2,5 2,5 н/д н/д 2,0 2,1
Длина стрелы, м н/д н/д н/д н/д 7,0 6,5 7,6 7,6 7,5 8,9
Скорость подъема-опускания крюка, м/мин н/д 8,3 9,48 1,6. ..34 1,0…22,5 8…24 н/д 5,2…15,7 7…14 3,5…12,5
Кратность грузового/стрелового полиспастов н/д н/д н/д н/д 4/4 6/6 5/4 н/д 8/6
Лебедка:
тип Двухбарабанная Двухбарабанная реверсивная Двухбарабанная Две лебедки – грузовая и стреловая Двухбарабанная
привод Гидравлический Механический Гидравлический Гидравлический
Скорость движения, км/ч:
вперед 1,84…6,5 1,84…6,5 3,6…10,2 1,75…7,06 1,75…7,06 4,0…11,6 3,8…10,8 0…11,8 1,0…11,0 4,3…12,5
назад 2,3. ..4,8 2,3…4,8 3,7…12,2 2,5…8,4 2,5…8,4 5,2…14,1 5,0…13,7 0…14,2 1,6…16,0 5,3…15,1
Среднее давление на грунт левой гусеницы, МПа 0,12 0,067 0,25 0,17 0,23 0,086 0,088 0,084 0,87 0,094
База/колея, мм 3000/2200 3000/2200 3180/2280 2880/2280 2880/2280 3115/2200 5225/2300 3532/2500 3200/2450 4520/2700
Эксплуатационная масса, кг 14 100 15 150 21 800 28 350 29 550 32 500 23 000 50 950 58 500 69 000
Изготовитель ОАО «Кропоткинский машиностроительный завод» (Краснодарский край) ОАО«МРМЗ» ООО«ЧТЗ-УРАЛТРАК» ОАО «Промтрактор» (г. Чебоксары) ООО «ЧТЗ-УРАЛТРАК» ОАО «Промтрактор» (г.Чебоксары)

Колесные трубоукладчики смонтированы на высокопроходимом и высокоманевренном четырехколесном шасси со всеми ведущими колесами и бортовым поворотом машины.

При бортовом повороте один борт тормозится, а радиус поворота имеет минимальное значение, что обеспечивает возможность работы трубоукладчика в стесненных условиях.

Высокая маневренность колесных трубоукладчиков обеспечивает:

Выполнение строительно-монтажных работ в городе без повреждения асфальтового покрытия;

Возможность работы в стесненных условиях на проезжей части и во дворах;

мобильность при перебазировании машины с объекта на объект;

Возможность использования трубоукладчика в качестве тягача для доставки на объекты сварочных агрегатов, прицепов с трубами, блоками и строительными материалами.

Грузоподъемное оборудование колесных трубоукладчиков – однобарабанная лебедка, телескопическая стрела, механизм привода насосов и гидравлическая система. Изменение угла наклона стрелы производится гидроцилиндром. Для изменения длины стрелы служит длинноходовой гидроцилиндр, установленный внутри стрелы.

Телескопическая стрела позволяет эффективно эксплуатировать машину в стесненных городских условиях, при этом длину стрелы можно изменять при наличии груза на крюке.

Безопасность эксплуатации трубоукладчиков обеспечивает автоматические ограничители высоты подъема крюка, указатели продольного и поперечного крена машины, автоматические сигнализаторы опасного напряжения, электрические указатели грузового момента, гидравлические указатели фактической нагрузки на стреле.

Таблица 9.65.

Техническая характеристика колесного трубоукладчика ТК-61:

Грузоподъемность, т 6,3
Момент устойчивости, кН·м
Вылет крюка, м 1,0…5,0
Максимальная высота подъема крюка, м (с выдвинутой стрелой) на вылете 1,5 м 4,5
Глубина опускания крюка, м (с выдвинутой стрелой) на вылете 1,5 м 2,5
Скорость подъема-опускания груза, м/мин 8,0
Скорость движения, км/ч:
вперед 6,7…14,2
назад 4,8
Мощность двигателя, кВт 7,3
Габаритные размеры, м:
колея 2,5
база 2,38
длина 4,1
высота с выдвинутой стрелой 3,9
Масса, т
Изготовитель ОАО «Кропотскинский машиностроительный завод» (Краснодарский край)

СПИСОК ЛИТЕРАТУРЫ

1. Машины и оборудование газонефтепроводов : Учебник для ВУЗов. Изд-е 3 е перераб. и доп. Ф.М.Мустафин и др. – Уфа: ГОФР, 2009 – 576 с.: ил.

2. Разработка и модернизация газоперекачивающих агрегатов с газотурбинным приводом : А.З.Шайхутдинов / Под редакцией В.А.Максимова. – Казань: ООО «Слово», 2007. – 339 с.

3. Нефтеперекачивающие станции : Учебное пособие / А.А.Коршак, Л.П.Новосёлова. – Уфа: ДизайнПолиграфСервис, 2008. – 384 с.

4. Автоматизированные газораспределительные станции : А.А.Данилов: Справочник. – СПб.: ХИМИЗДАТ, 2004. – 544 с.: ил.

5. Оборудование резервуаров : Учеб. пособие для ВУЗов. Изд-е 2 е перераб. и доп. Н.И.Коновалов, Ф.М.Мустафин, Г.Е.Коробков и др. – Уфа: ДизайнПолиграфСервис, 2005. – 214 с.

6. Стальные вертикальные резервуары низкого давления для нефти и нефтепродуктов : Учеб. пособие для ВУЗов. Н.В.Николаев, В.А.Иванов, В.В.Новосёлов – М.: ЦентрЛитНефтеГаз, 2007. – 496 с.

Введение
Глава 1
1. Оборудование для очистки и подготовки газа к дальнему транспорту
1.1.Очистка газа от механических примесей, воды, сероводорода
1.2.Источники загрязнения магистральных газопроводов
1.3.Очистка газа от механических примесей
1.4.Конструкции аппаратов по очистке газа
1.5.Эксплуатация и ремонт аппаратов по очистке газа
2.Оборудование для осушки газа
2.1.Общие положения
2.2.Установки осушки газа и их эксплуатация
2.3.Очистка газа от сероводорода
2.4.Очистка газа от углекислого газа
2.5.Газогидраты, причины образования, меры борьбы
3.Оборудование компрессорных станций
3.1.Эксплуатация оборудования КС
3. 2.Применение авиационных двигателей в ГПА
3.3.Разработка ГПА нового поколения
Глава 2
4.Оборудование головных сооружений нефтепроводов
4.1.Сбор и подготовка нефти на промысле
4.2.Установки для подготовки нефти
4.3.Установка подготовки воды
4.4.Автоматизированные групповые замерные установки
4.5.Оборудование для обезвоживания и обессоливания нефти
4.6.Оборудование для очистки и подготовки сточных вод
4.7.Блочные автоматизированные установки подготовки нефти, газа
5.Насосное оборудование
5.1.Центробежные насосы
5.2.Насосы «Sulzer pumps»
5.3.Подпорные насосы НПС
5. 4.Виброизолирующие компенсирующие системы
6.Фильтры-грязеуловители
Глава 3
7.Оборудование, применяемое на газонефтепроводах
7.1.Трубопроводная арматура
7.2.Узлы запуска и приёма средств очистки и диагностики ЛЧ МГ
7.3.Расходомеры 7.4. Оборудование для одоризации газа 7.5.Конденсатосборники Глава 4 8.Оборудование резервуарных парков 8.1.Плавающие покрытия 8.2.Лестницы 8.3.Замерные площадки 8.4.Люки и лазы
8.5.Водоспускные приспособления
8.6.Хлопушки
8.7.Дыхательная арматура
8.8.Диски-отражатели
8.9.Размывочные головки
Глава 5
9.Машины и механизмы для сооружения трубопроводов 9. 1.Машины и механизмы общего назначения 9.2.Машины и механизмы для подготовительных работ 9.3.Машины и механизмы для земляных работ 9.4.Оборудование гидромеханизации земляных работ 9.5.Оборудование для бестраншейной прокладки трубопроводов 9.6.Оборудование для свайных работ 9.7.Гидравлические молоты 9.8.Свайные вибропогружатели и вибромолоты 9.9.Копры 9.10.Машины и механизмы для изоляционных работ 9.11.Грузоподъёмные машины Список литературы Содержание

Дипломный проект: «Плавающий противовес к трубоукладчику ТГ-124 на базе трактора Т-170».

В ходе дипломного проекта были освещены вопросы, касающиеся модернизации крана-трубоукладчика и его эксплуатации. Цель модернизации заключалась в замене стандартного противовеса на плавающий с учетом всех прочностных характеристик при неизменной нагрузке. Замена противовеса приводит к увеличению момента грузовой устойчивости, вследствие чего повышается грузоподъёмность.

Список листов с чертежами:

Трубоукладчик гусеничный ТГ-124. Вид общий.

– Противовес. Вид общий.

– Рама противовеса, расчет на прочность. Плакат.

– Система запирания грузов противовеса. Плакат.

– Стрела. Общий вид.

– Стрела, расчёт на прочность. Плакат.

– Шарнир стрелы, расчёт на прочность. Плакат.

– Трубоукладчик расчётная схема. Плакат.

– Принципиальная гидравлическая схема.

– Технико-экономические показатели. Плакат.

– Технология изготовления детали. Плакат.

– Трёхкулачковый патрон. Сборочный чертёж.

Техническая характеристика:

1. Грузоподьёмность номинальная 14 т

2. Максимальная нагрузка на крюке при выполнеии работ 14 т

3. Высота подъёма крюка на вылете от уровня стоянки 5,2 м

4. Глубина опускания крюка от уровня стоянки 5,0 м

5. Вылет максимальный 5,6 м

6. Вылет минимальный 1,5 м

7. Скорость подьёма опускания груза: наибольшая 0,158 м/с, наименьшая 0,07 м/с.

8. Максимальное тяговое усилие на ведущем колесе 155 кН

9. Максимальный продольный уклон, преодолеваемый при движении крана трубоукладчика без груза на крюке 25 град.

10. Момент устойчивости 34,8 тм.

11. Удельное давление на грунт максимальное 0,25 МПа.

12. Масса конструктивная: трубоукладчика 21,8 т., базового трактора 14,03 т., грузоподъёмного оборудования 7,77 т., противовеса 4,85 т.

13. Марка двигателя Д-160

14. Номинальная мощность 117 кВт

15. Предельный уклон, на котором разрешается работа крана трубоукладчика без ускорения 10 градусов

16. Допустимый уклон местности (продольный, поперечный), на котором разрешается работа крана трубоукладчика с единичным грузом 10 градусов.

17. Предельный поперечный уклон в сторону стрелы, на котором разрешается работа крана трубоукладчика при укладке трубопровода, градусы до 15%.

Введение

1 Обзор и анализ конструкций кранов-трубоукладчиков

1.1 Патентный поиск

1.2 Описание серийной выпускаемых трубоукладчиков

1.3 Описание прототипа

2. 1 Основные параметры и технические характеристики трубоукладчиков

2.2 Расчет продольной устойчивости

2.3 Расчет устойчивости при уклоне в сторону груза

2.4 Расчет давления на грунт

2.5 Тяговый расчет

2.6 Расчёт гидропривода

2.7 Определение расчетных нагрузок на ось стрелы

2.8Описание процессы работы расчета на прочность

3. Технология изготовления детали

3.1 Определение режимов резания при черновое точение

3.2 Определение режимов резания при чистовом точение

3.3 Определение режимов резания при сверлении

3.4 Приспособление для изготовления детали

4 Экономический расчет

4.1 Введение

4.2 Определение годовой эксплуатационной производительности

4.3 Определение годовых текущих издержек потребителя

4.4 Определение хозрасчетного экономического эффекта

5 Безопасность жизнедеятельности

5.1 Введение

5.2 Анализ вредных факторов в кабине оператора

5.3 Шум и вибрация

5.4 Инструктажи рабочих

5. 5 Санитарно-бытовое обслуживание

5.6 Медицинский и профессиональный осмотры и отборы

5.10 Экологическая безопасность

5.10.1Охрана поверхностных и подземных вод от истощения и загрязнения

5.10.2 Восстановление (рекультивация) земельного участка. Охрана растительного и животного мира

5.10.3Ответственность за нарушение природоохранного законодательства

5.11 Расчет норм и правил эксплуатации трубоукладчика ТГ-124

Заключение

Список использованных источников

Приложение

Чертежи выполнены в AutoCAD и Компас. Dwg и Cdw формат файлов.

NI cFP-DI-301 | National Instruments

National Instruments cFP-DI-301 Модуль цифрового ввода

Конфигурация:
• (16) входных каналов
• Диапазоны входных сигналов: от 18 до 30 В пост.

Показать больше Описание

Важное примечание. Другие аксессуары, руководства, кабели, калибровочные данные, программное обеспечение и т. д. не входят в комплект поставки данного оборудования, если они не указаны в приведенном выше описании товара. Все цены указаны в долларах США.

Особенности:

  • 8-, 16- или 32 входных канала
  • Диапазон входного напряжения 18-30 В пост. тока
  • Входы 24 В пост.
  • Входы от 3 до 250 В переменного тока (1 кГц переменного тока)
  • 2300 В среднеквадратичного значения Изоляция банка для переходных процессов
  • Защита от перенапряжения
  • Горячая замена с автоматической настройкой
  • Рабочий диапазон от -40 до 70°CFP
  • 7 Устройства -3xx представляют собой универсальные цифровые модули ввода, доступные для систем Compact FieldPoint.Вы можете использовать эти модули для контроля цифровых сигналов в диапазоне от низкого уровня напряжения до 250 В. Они обычно используются для контроля бесконтактных и концевых выключателей, кнопочных выключателей, выходов термостатов, замыканий реле, силовых цепей и устройств TTL. Все модули включают в себя встроенную диагностику для обеспечения бесперебойной установки и обслуживания.

    Модули cFP-DI-3xx имеют встроенную межмодульную изоляцию для защиты вашей системы Compact FieldPoint и контроллера или интерфейса связи от высоких уровней напряжения. Модули cFP-DI-300, cFP-DI-301 и cFP-DI-304 используют общую заземляющую пластину для всех входных каналов. Каждый канал модулей cFP-DI-300, cFP-DI-301 и cFP-DI-304 включает схему ограничения тока для предотвращения повреждения модуля при прямом подключении к источнику 24 В постоянного тока. В cFP-DI-330 используются восемь оптически изолированных входных каналов, так что каждый цифровой вход имеет отдельную плоскость заземления, и вы можете использовать каждый канал с разным потенциалом напряжения. Таким образом, вы можете подключить один канал к сигналу TTL 5 В постоянного тока, а другой сигнал на том же модуле cFP-DI-330 к линейному напряжению 250 В переменного тока.Каждый канал на cFP-DI-330 включает в себя схему, которая ограничивает общий ток до 1,5 мА, чтобы предотвратить повреждение модуля. Все каналы на модулях cFP-DI-3xx оснащены светодиодами, которые показывают состояние входа каждого канала. Модули включают всеканальную частоту обновления 1 кГц. Общая пропускная способность зависит от скорости программного цикла и скорости сети.

    Модули cFP-DI-3xx имеют изоляцию банков с изоляцией пробоя 2300 В (среднеквадратичное значение). Кроме того, cFP-DI-330 обеспечивает двойную изоляцию до 250 В среднеквадратичного значения рабочей изоляции.Вы можете безопасно использовать Compact FieldPoint с блоком разъемов cFP-CB-1 в приложениях, где присутствуют опасные напряжения. Эти модули Compact FieldPoint не имеют межканальной изоляции.

    Модули Compact FieldPoint включают встроенную шину распределения питания, которая обеспечивает несколько подключений питания к модулю. Блок питания с внешней разводкой, подключенный к клеммам напряжения (V) и общей клемме (C), внутренне подключен к шине распределения питания, которая обеспечивает дополнительные контактные клеммы для подачи напряжения (VSUP) и общей клеммы (COM).Эти клеммы предлагают удобный способ распределения питания между полевыми устройствами, которым требуется внешнее питание.

    Просмотр в режиме реального времени Запрос

    Покупка подержанного оборудования не всегда должна быть неожиданной. Мы знаем, что между бывшим в употреблении оборудованием существует множество различий, и довольно часто бывает сложно выбрать между разными частями, особенно когда оборудование не находится прямо перед вами.

    Что, если бы вы могли увидеть оборудование до того, как купили его? Не просто изображение с веб-сайта производителя, а фактическое оборудование, которое вы получите.

    С InstraView™ мы делаем вас на один шаг ближе к проверке интересующего вас оборудования, не дожидаясь, пока оборудование появится у вашей двери.

    InstraView™ работает в вашем веб-браузере и позволяет вам просмотреть интересующее вас оборудование перед покупкой. Вы можете увеличить масштаб, чтобы увидеть этикетки с серийным номером, или уменьшить, чтобы увидеть общее состояние оборудования.

    Как будто магазин сам пришел к вам!

    Форма запроса InstraView

    Для начала…

    1. Заполните форму запроса ниже

    2. Мы отправим вам электронное письмо с указанием точного времени, когда ваше оборудование будет доступно для просмотра

    Предмет для проверки: 64802-8 – National Instruments cFP -Цифровой модуль ввода DI-301

    Спасибо!
    Мы свяжемся с вами в ближайшее время.

    Artisan Scientific Corporation dba Artisan Technology Group не является аффилированным лицом или дистрибьютором National Instruments.Изображение, описание или продажа продуктов с названиями, товарными знаками, брендами и логотипами предназначены только для идентификации и/или справочных целей и не указывают на какую-либо принадлежность или разрешение какого-либо правообладателя.

    Цукаса |

    Цукаса

    Tsukasa Electric (Shenzhen) Co., LTD является дочерней компанией, находящейся в полной собственности японской Tsukasa Electric Co., LTD. Имея 40-летний успешный опыт работы в Японии, компания Tsukasa (Шэньчжэнь) посвятила себя изучению мотор-редукторов постоянного тока для «небольших, с высоким крутящим моментом, энергосберегающих».За почти 10 лет усилий компания Tsukasa (Шэньчжэнь) стала пионером в области производства мотор-редукторов постоянного тока. Продукт имеет отличные и стабильные характеристики, такие как небольшой размер, высокий крутящий момент, низкий уровень шума, длительный срок службы, энергосбережение, и ему всегда доверяют большинство клиентов. Наша компания использует удобную и гибкую систему разработки и быстрого производства для удовлетворения различных проектов. Мы успешно расширяем различные области рынка, такие как банкоматы (банкоматы), автоматы по продаже билетов, торговые автоматы, медицинское оборудование, офисные автоматы и другие.





    номер детали диаметр Номинальное напряжение номинальная мощность номинальная скорость номинальный крутящий момент ГЭ ГУ ФУ Номер для заказа СР АР ВМ ГЛ АС КУ драм БЭ БМ БГ Ч
      (мм) (В) (Ш) (об/мин) (мН. м) Φ16 Φ16 Φ22 Φ36 Φ37 Φ37 Φ37 40×58 Φ42 Φ43,4 □43 □60 □60 60×100 60×100
    ТГ-22 □22.0 12; 24 7,2 5300-9500 2,30-9,80     Δ
    ТГ-611 □22,0 24 13. 0 7300-14900 5,90-11,8     Δ
    ТГ-55 Φ35,8 24 8,8 2100-8800 9.8-19,6       Δ           Δ Δ Δ О О
    ТГ-609 Φ42,0 24 24,0 3900 78,4
    ТГ-99 Ф43. 5 24 23,0 3500-4100 68,6-78,0                 О       О
    ТГ-101 Φ16,0 24 2.0 17300 1,47 О О
    ТГ-87 Φ16,0 12; 24 1,7 13500 1.47   О
    ТГ-01 Φ21,3 12;24 0,8 4800-8600 0,98     О
    ТГ-201 Ф21. 3 24 2,0 5200-7500 2,45-2,94     О
    ТГ-205 Φ25,0 12;24 10.6 5500-11700 2,94-11,8     О         О
    ТГ-47 Φ27,5 12;24 3,6 5300-10500 1.96-3,92     О   О О О Δ     О
    ТГ-38 Φ33. 1 24 2,7 5000-6700 4,90         О О       О О
    ТГ-301 Ф35.8 24 3,5 3800-11000 1,96-3,92         О О
    ТГ-05 Φ35,8 12;24 3.6 5000-9800 3,92         О О О     О О     О
    ТГ-85 Φ35,8 12;24 8,0 3700-7300 11. 8-21.0       О О О О     О О О О О О
    ТГ-317 Φ36,8 24 18,5 6400 39,2
    ТГ-305 Ф37.8 12;24 37,0 5800-10100 29,4-47,1                           О
    ТГ-307 Φ38,8 12;24 10. 0 3300-3500 34,3       О               О О
    ТГ-06 Φ42,0 12;24 4,4 4800-5200 7.84-12,3       О О О       О О О О О О
    ТГ-30 Φ42,0 12;24 12,0 3700-5300 23,5-25,5       О           О О О О О О
    ТГ-21 Ф46. 0 12;24 29,0 4100-6300 29,4-98,0                 О     О О
    ТГ-77 Φ63,0 24 26.0 3000 98,0                         О

    Ο——Стандартный      Δ——Можно настроить





    Жилой газ | Литература

    Безрезервуарная конденсация со сверхнизким уровнем выбросов NOx Внутренний
    ГТС-240-NIH
    ГТС-240-ПИХ
    ГТС-340-NIH
    ГТС-340-ПИХ
    ГТС-540-NIH
    ГТС-540-ПИХ
    Открытый
    ГТС-240-НЭХ
    ГТС-240-ПЭХ
    ГТС-340-НЭХ
    ГТС-340-ПЭХ
    ГТС-540-НЭХ
    ГТС-540-ПЭХ
    СРГСС05012
    БЕЗРЕЗЕРВУАР С УЛЬТРАНИЗКИМ NOX БЕЗ КОНДЕНСАЦИИ ГТС-110У-НИ
    ГТС-310У-НИ
    ГТС-510У-НИ
    ГТС-110У-НЕ
    ГТС-310У-НЕ
    ГТС-510У-НЕ
    СБГСС00111
    Безрезервуарный, без конденсации Внутри/вне помещения ГТС-110-НИ
    ГТС-110-ПИ
    ГТС-110-НЭ
    ГТС-110-ПЭ
    СРГСС03310
    ГТС-310-НИ
    ГТС-310-ПИ
    ГТС-310-НЕ
    ГТС-310-ПЭ
    СРГСС03410
    ГТС-510-НИ
    ГТС-510-ПИ
    ГТС-510-НЕ
    ГТС-510-ПЭ
    СРГСС03510
    Tankless
    Снято с производства
    305
    505
    705
    SRGSS02007 Серия 200
    305-505 Вентиляция 186595-002
    520 Внутренний SRGSS03110 (снято с производства)
    520 Наружная SRGSS03210 (снято с производства)
    Select ® Боковая петля (SL) Стандартная вентиляция GS6 40 YBRT L
    GS6 40 лет L
    GS6 50 лет L
    GS6 40 лет л
    GS6 50 лет л
    GS6 50 лет L5
    GS6 65 лет л
    GS6 75 СРРС L*
    СРГСС03711

    Select ® Бытовой газ

    Серия 100/101

    GS6 30 ЯБРТ
    GS6 40 ЯБРТ
    GS6 30 YBRS
    SRGSS01206 Серия 100/101
    (некоторые модели сняты с производства)
    Select ® Серия 200 со сверхнизким содержанием NOX
    GS6 30 УОРТ
    ГС6 40 УБРТ
    ГС6 50 УБРТ
    ГС6 50 УРРТ
    GS6 40 UOCT
    GS6 50 UOCT
    СРГСС01207
    Select ® 75-галлонный газ со сверхнизким выбросом NOx и высокой степенью извлечения GS6 75 УРБС СРГСС05212
    Select ® Серия газов высокой производительности 300/301 GS6 40 лет
    GS6 50 лет
    GS6 50 лет 5

    GS6 65 лет

    GS6 75 СРРС

    GS6 100 XRRT

    СРГСС01806
    Выберите ® Power Direct Vent Sidewall/Rove Vent
    (Модернизированная модель)
    GS6 40 YBPDT
    GS6 50 YBPDT
    GS6 50 YRPDT 5
    GS6 75 YRPDT
    SRGSS00107 Совместимость с FVIR
    Серия Premier® Power Vent 100 ГП6 50 ИТВИТ СРГСС01306
    Серия Premier® Power Direct Vent 130/131 GP6 50 YTPDT
    GP6 75 YTPDT
    СРГСС02513
    Серия Premier® Power Direct Vent 124/125 GP6 50 YTPDT SRGSS02508 (больше не производится)
    Выберите ® Вентиляционный клапан GS6 40 YBVIT
    GS6 50 YBVIT
    ГС6 40 ИБВИТ 2
    ГС6 50 ИБВИТ 2
    GS6 40 ИРВИТ
    GS6 50 ИРВИТ
    GS6 75 ИРВИТ*
    GS6 40 YBVIS
    SRGSS00905 (больше не производится)
    Select® Direct Vent
    (серия 290/291)
    GS6 40 ярдов
    GS6 50 ярдов
    GS6 50 ЛЕТ
    GS6 75 ЛЕТ
    СРГСС04812
    Производственный корпус Select® со стандартной и прямой вентиляцией
    (серия DV 200, серия DV / стандартная серия 302)
    GS6 30 лет
    GS6 40 лет

    PR6 30 НХДСТ2
    PR6 40 НХДСТ2
    PR6 50 NHDST2

    СМГСС01512
    Боковая петля Select® (SL) Прямая вентиляция GS6 40 YBDS L
    GS6 50 ЛЕТ L
    GS6 75 ЛЕТ Д
    SRGSS04011 (больше не производится)
    Select ® Прямая вентиляция со сверхнизким выбросом NOx
    GS6 40 UBDS L
    GS6 50 UBDS л
    СРГСС05313
    Стандартная вентиляционная петля Premier® (SL), серия 300/301 GPX 40 YXRT L
    GPX 50 YXRT L
    СРГСС04211
    Select® Direct Vent
    (совместимость с FVIR)
    GS6 40 ярдов
    GS6 50 ярдов
    GS6 50 ЛЕТ
    GS6 75 ЛЕТ
    SRGSS02207 (снято с производства)
    Производственный корпус Scout® серии 200 SCI 30 лет
    SCI 40 лет
    SCI 50 лет
    SMGSS00108 (больше не производится)
    Производственный корпус Select® со стандартной и прямой вентиляцией GS6 30 лет
    GS6 40 лет
    GS6 50 лет

    PR6 30 НХДСТ2
    PR6 40 НХДСТ2
    PR6 50 NHDST2

    SMGSS01207 (снято с производства)

    Результаты, соответствующие “%e5%a4%96%e8%b4%b8seo%e4%bc%98%e5%8c%96%e4%b9%8b301%e8%b7%b3%e8%bd%ac%e3 %80%90tg%e7%94%b5%e6%8a%a5%e2%88%[email protected]%e3%80%91%e4%bb%a3googleseo%e4%bc%98%e5%8c%96%e6 %8a%95%e6%94%be%e4%b8%93%e4%b8%9a%e3%80%91%e8%af%9a%e4%bf%a1%e9%80%9a%e7%bd %91%e7%bb%9c%e6%8e%a8%e5%b9%bf%e3%80%90tg%e7%94%b5%e6%8a%a5%e2%88%[email protected]%e3%80 %91%e4%bb%a3google%e4%bc%98%e5%8c%96%e5%bc%80%e6%88%b7%e9%9c%b8%e5%b1%8f%e9%9d%a0 %e8%b0%b1%e3%80%91pjt”

    Краткий обзор: Телефон Razer | RZ35-02150

    Технические характеристики телефона Razer, включая руководства по продукту, файлы для загрузки, ответы на часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/970

    Поддержка Razer Phone и часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о Razer Phone

    https://mysupport.razer.com/app/answers/detail/a_id/4446

    Краткий обзор: Razer Blade 15 дюймов Advanced (2021 г.) | RZ09-0409x

    Технические характеристики Razer Blade 15” Advanced (2021) | RZ09-0409x, включая руководства по продукту, файлы для загрузки, часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/5398

    Общее хранилище Razer Blade и максимальный объем хранилища в Razer Blades

    В этой статье объясняется тип хранилища Razer Blades последнего поколения и некоторые гарантии Примечания.

    https://mysupport.razer.com/app/answers/detail/a_id/2819

    Краткий обзор: Razer Blade 15″ Advanced (2019 г.) | RZ09-0288x

    Технические характеристики Razer Blade 15″ Advanced (2019 г.) ) | РЗ09-02886 | РЗ09-02887 | RZ09-02888 включая руководства по продуктам, файлы для загрузки, часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/2574

    Краткий обзор: Razer Blade 15″ Advanced (2021 г.) | RZ09-0367x

    Технические характеристики Razer Blade 15″ Advanced (2021 г.) ) | RZ09-0367x, включая руководства по продукту, файлы для загрузки, часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/4089

    Краткий обзор: Razer Blade 15″ Studio Edition (2020 г.) | RZ09-0330Q

    Технические характеристики Razer Blade 15″ Studio Edition (2020) | RZ09-0330Q, включая руководства по продукту, файлы для загрузки, часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/3203

    Razer Blade 15 дюймов Advanced (2021 г.) | RZ09-0409x Поддержка и часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о Razer Blade 15” Advanced (2021) | RZ09-0409x

    https://mysupport.razer.com/app/answers/detail/a_id/5396

    Краткий обзор: Razer Raptor 27 | RZ39-02760

    Технические характеристики Razer Raptor 27, включая руководства по продукту, файлы для загрузки, ответы на часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/2857

    Краткий обзор: Razer Ripsaw X | RZ20-04140

    Технические характеристики Razer Ripsaw X, включая руководства по продукту, файлы для загрузки, ответы на часто задаваемые вопросы и информацию о гарантии на продукт

    https://mysupport.razer.com/app/answers/detail/a_id/5672

    Краткий обзор: Razer Раптор 27 QHD-165 Гц | RZ39-0350

    Технические характеристики Razer Raptor 27, включая руководства по продукту, файлы для загрузки, ответы на часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/5389

    Razer Blade 15″ Advanced (2021) | RZ09-0367 Поддержка и часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о Razer Blade 15 дюймов Advanced (2021) | РЗ09-0367х

    https://mysupport.razer.com/app/answers/detail/a_id/4516

    Краткий обзор: Razer Blade Pro 17″ (2015 г.) | RZ09-01171E5

    Технические характеристики Razer Blade Pro 17″ (2015 г. ) ) | RZ09-01171E5, включая руководства по продукту, файлы для загрузки, часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/2615

    Razer Blade 15” Studio Edition (2020 г.) | RZ09-0330Q Поддержка и часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о ноутбуке Razer Blade 15″ Studio Edition (2020) RZ09-0330Q.

    https://mysupport.razer.com/app/answers/detail/a_id/4481

    Краткий обзор: подставка для ноутбука Razer Chroma V2 | RC21-01680

    Технические характеристики подставки для ноутбука Razer Chroma V2, включая руководства по продукту, файлы для загрузки, ответы на часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/4074

    Razer Ripsaw X | RZ20-04140 Поддержка и часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о Razer Ripsaw X

    https://mysupport. razer.com/app/answers/detail/a_id/5686

    Razer USB-C 130 Вт GaN Зарядное устройство | RC21-0170 Поддержка и ответы на часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о зарядном устройстве GaN Razer USB-C 130 Вт

    https://mysupport.razer.com/app/answers/detail/a_id/5467

    Поддержка Razer Raptor 27 и часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о мониторе Raptor 27.

    https://mysupport.razer.com/app/answers/detail/a_id/4367

    Подставка для ноутбука Razer Chroma V2 Поддержка и часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о подставке для ноутбука Razer Chroma V2

    https://mysupport.razer.com/app/answers/detail/a_id/4515

    Razer Blade Pro 17 дюймов (2015 г.) | RZ09-01171E5 Поддержка и часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о ноутбуке Blade Pro 17 дюймов (2015 г. )

    https://mysupport.razer.com/app/answers/detail/a_id/4393

    Razer Raptor 27 QHD-165 Гц Поддержка и часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о мониторе Raptor 27 QHD-165 Гц

    https:// mysupport.razer.com/app/answers/detail/a_id/5468

    Razer Blade 15 дюймов Advanced (2019) | RZ09-0288x Поддержка и часто задаваемые вопросы

    В этой статье содержатся ответы на наиболее часто задаваемые вопросы о Razer Blade 15” Advanced (2019) | RZ09-0288x Поддержка ноутбука

    https://mysupport.razer.com/app/answers/detail/a_id/4329

    В чем разница между WiFi 6 и WiFi 6E?

    В этой статье содержится информация о различиях между WiFi 6 и WiFi 6E

    https://mysupport.razer.com/app/answers/detail/a_id/5883

    Как найти серийный номер, номер продукта или номер детали на a Устройство Razer

    Это поможет вам найти серийный номер на продуктах Razer.

    https://mysupport.razer.com/app/answers/detail/a_id/548

    Как чистить устройства Razer

    Это подробное руководство о том, как правильно чистить устройства Razer.

    https://mysupport.razer.com/app/answers/detail/a_id/845

    Как включить игровой режим на Razer Blade, клавиатуре или сетевом устройстве (Sila)

    В этой статье показано, как включить игры режиме на клавиатуре Razer, ноутбуке или сетевом устройстве.

    https://mysupport.razer.com/app/answers/detail/a_id/5421

    Как поддерживать оптимальную температуру Razer Blade во время игры

    Этот ответ показывает как поддерживать оптимальную температуру Razer Blade во время игры.

    https://mysupport.razer.com/app/answers/detail/a_id/973

    Краткий обзор: Razer Blade 15″ Base (2018) | RZ09-02705

    Технические характеристики Razer Blade 15″ Base (2018) | RZ09-02705, включая руководства по продукту, файлы для загрузки, часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/2573

    Как загружать и обмениваться файлами размером более 25 МБ с помощью Razer Support

    Это руководство по статье о том, как загружать файлы размером более 25 МБ.

    https://mysupport.razer.com/app/answers/detail/a_id/4011

    Краткий обзор: Razer Blade 15″ Advanced (2018) | RZ09-02385 | RZ09-02386

    Технические характеристики Razer Blade 15″ Advanced (2018) | РЗ09-02385 | RZ09-02386, включая руководства по продукту, файлы для загрузки, часто задаваемые вопросы и информацию о гарантии на продукт.

    https://mysupport.razer.com/app/answers/detail/a_id/2572

    Как обновить хранилище на Razer Blade

    Этот ответ покажет вам, как обновить хранилище на Razer Blade.

    https://mysupport.razer.com/app/answers/detail/a_id/3989

    Как определить модель Razer Blade

    Эта статья представляет собой руководство по определению модели Razer Blade.

    https://mysupport.razer.com/app/answers/detail/a_id/5481

    Как создать и использовать флешку для восстановления системы для Razer Blade

    Этот ответ покажет вам, как создать и использовать флешку для восстановления системы для Razer Blade

    https://mysupport.razer.com/app/answers/detail/a_id/2044

    Как сбросить Razer Blade до заводских настроек по умолчанию

    Это пошаговое руководство о том, как правильно восстановить заводские настройки вашего Razer Blade.

    https://mysupport.razer.com/app/answers/detail/a_id/1536

    Когда я могу ожидать получения отремонтированного или замененного устройства?

    Этот ответ покажет вам подробную информацию об ожидаемом времени выполнения RMA и многое другое

    https://mysupport.razer.com/app/answers/detail/a_id/4111

    Mehta Sanghvi & Co.

    Рейтинг

    ТГ 160

    ТГ 300 (с импульсным)

    Ввод

    кВА

    11.4 (1Ø50/60Гц)

    26 (2Ø50/60 Гц)

    Рабочий цикл*

    %

    20

    40

    Напряжение постоянного тока без нагрузки

    В

    65

    80

    Напряжение переменного тока без нагрузки

    В

    80

    Выходной постоянный ток

    ТИГ

    А

    5~160

    5~300

    РУЧНАЯ

    5~160

    5~300

    Выходное напряжение постоянного тока

    ТИГ

    В

    14~16

    16~20

    РУЧНАЯ

    14~16

    20~32

    Переменный ток Выходной ток

    ТИГ

    А

    20~300

    РУЧНАЯ

    20~300

    Выходное напряжение переменного тока

    ТИГ

    В

    16~22

    РУЧНАЯ

    20~35

    Начальный ток постоянного тока и ток кратера (ВИГ)

    А

    6~160

    20~300

    Начальный переменный ток и ток кратера (TIG)

    А

    20~300

    Начальный контроль тока

    Доступно, когда контроль кратера включен

    Доступно, когда контроль кратера включен или повторяется

    Время управления подъемом

    сек.

    0,0.1~6(непрерывно) Настраивается без управление (печатной платой)

    Время управления наклоном вниз

    сек.

    0,0.2~10(непрерывно)Настраивается без контроль (П.К.Б)

    Время предварительной подачи газа

    сек.

    0,3 (сменный)

    Газ после истечения

    сек.

    0.5~15 (непрерывно)

    5~25 (непрерывно)

    Регулировка времени точки дуги

    сек.

    0,5~5 (непрерывно)

    Регулировка ширины очистки

    Регулируется сваркой TIG на переменном токе

    Частота импульсов

    Гц

    0. 5~5 (непрерывно)

    Размеры (Ш х Г х В)

    мм

    400 х 460 х 520

    440 х 700 х 810

    Вес

    кг

    60

    175

    Пульт дистанционного управления

    Длина кабеля 4 м

    *Обратите внимание, что значение рабочего цикла может варьироваться в зависимости от комнатной температуры.

    Geeetech TG-21 3D печать ручка пользователя Руководство пользователя

    TG-21
    Intelligent 3D Pen

    3D печать Руководство пользователя

    Советы по безопасности
    1. Не используйте этот продукт в ванной, раковине или других местах, где есть вода, иначе это может привести к поражению электрическим током! Пожалуйста, отключите блок питания вовремя после использования.
    2. Во избежание ожогов не прикасайтесь к керамической насадке во время использования.
    3. Этот продукт подходит для взрослых и детей старше 5 лет. Дети могут использовать его под присмотром взрослых.
    4. Не роняйте и не ударяйте пером по другим твердым предметам. Не вставляйте посторонние предметы в загрузочное отверстие или наконечник.
    5. В изделии используются нити PCL, PLA, ABS диаметром 1,75 мм.
    6. Если при первом использовании из насадки образуется немного дыма, это нормально и не влияет на использование.
    7. Для обеспечения качества каждая ручка перед поставкой тестируется на заводе. В результате в насадке могут остаться остатки, но это не должно влиять на нормальное использование.
    8. Этот прецизионный продукт. Чтобы обеспечить непрерывное использование продукта, после непрерывного использования в течение 1 часа рекомендуется отключить питание и прекратить его использование на 15 минут.
    9. Продукт будет автоматически приостанавливаться и переходить в защитное состояние каждые 8 ​​минут работы. Если вам нужно продолжить его использование, снова нажмите кнопку «Загрузить нить».
    10. При использовании нитей, не принадлежащих нашей компании, устанавливайте температуру нагрева печатной ручки в соответствии с температурой использования приобретенных нитей, в противном случае кончик ручки заблокируется.
    Инструкция по эксплуатации
    1. Включите питание Пожалуйста, правильно подключите печатную ручку к адаптеру питания, когда на дисплее появляются символы, устройство переходит в режим ожидания.
    2. Выберите нить/предварительный нагрев Нажмите кнопку «Выбрать нить», на ЖК-экране отобразится «PCL», «PLA» или «ABS».Нажмите кнопку «загрузить нить», загорится красный светодиод, и устройство перейдет в режим предварительного нагрева, когда красный светодиод изменится с красного на зеленый, предварительный нагрев заканчивается.
    3. Загрузка нитей После предварительного нагрева вставьте нити в отверстие для загрузки/выгрузки на конце печатной ручки и нажмите кнопку «загрузка нити». Мотор начинает загружать нить в ручку. Когда нить выходит из сопла, это означает, что загрузка прошла успешно.
    4. Температура/скорость печати Во время использования нажмите «Температура +/-», «Скорость +/-», чтобы отрегулировать температуру и скорость печати.Регулировка температуры: одна и та же нить будет иметь разную температуру плавления из-за разных цветов. (Пожалуйста, обратитесь к «Инструкциям по регулировке температуры») Регулировка скорости: Этот продукт имеет 8-ступенчатую передачу, первая передача самая медленная, а восьмая передача самая быстрая.
    5. Замена/выгрузка нити Когда загорится зеленый светодиод, нажмите кнопку «Выгрузить нить» в течение 3 секунд, нити будут выгружены автоматически. Нажмите кнопку «Выгрузить нить» еще раз, и выгрузка прекратится.
    6. Завершение печати

    По окончании печати необходимо удалить все нити, а затем отключить питание. Иначе это повлияет на нормальное использование этого продукта в следующий раз

    Наибольшой конечный наконечник

    Технические характеристики

    Филамеры PCL / PLA / ABS 1,75 ± 0,02 мм
    Печать
    Температура
    PCL 60 ° 0 -100 ° C
    PLA 160 ° C-210 ° C
    ABS 180 ° C-210 ° C
    Объем питания 5V / 2A
    Рабочие условия 10°C-35°C/относительная влажность: C.85%
    Размер
    175 (l) x 27 (w) x 33. 5 (h) мм
    Чистый вес 60G
    Инструкции для замены нитей
  • 7
  • Содержание ABS PLA PLA к PCL ABS PCL ABS PCL 1 Разгрузить пресс первые Разгрузка PLA первые Разгрузить ABS первые
    2 вставка «PLA» нитей в загрузочное/разгрузочное отверстие на конце пера, снова нажмите «Extrude», продукт начнет очищать сопло.Время очистки 1 минута.

    Вставьте нити «PCL» в загрузочное/выгрузочное отверстие на конце ручки, снова нажмите «Extrude», продукт начнет очищать сопло. Время очистки составляет 1 минуту.

    3 Отсоедините шнур питания DCSV и дайте насадке остыть в течение 3–5 минут.
    4 Перезапустите, нажмите «Выбрать нить», выберите нити «PLA». Перезапустите, нажмите «Выбрать нить», выберите нить «PCL».
    5

    нажмите «Extured», загорится красный светодиод, устройство переходит в состояние предварительного нагрева. Когда красный светодиод меняет цвет с красного на зеленый, предварительный нагрев закончен, и можно использовать замененные нити.

    Инструкции по регулировке температуры

    1. При использовании нитей ABS, PLA вы слышите ненормальный шум на конце сопла, что указывает на слишком высокую температуру. Нажмите «Select Filament/Temperature-», чтобы понизить температуру, и диапазон регулировки составляет 8-15°C.
    2. Если при использовании нитей ABS и PLA много пузырьков, это указывает на слишком высокую температуру. Нажмите «Select Filament/Temperature-», чтобы понизить температуру, а диапазон регулировки составляет 3-8°C.
    3. При использовании нитей ABS и PLA, когда обнаруживается, что поверхность экструдированных нитей тусклая, двигатель издает ненормальный шум, это указывает на слишком низкую температуру, нажмите «Выбрать нить/температуру+», чтобы увеличить температуру, и диапазон регулировки составляет 5-10°C.
    4. При использовании нитей PLA экструдированные нити слишком тонкие, из-за чего капает, что указывает на слишком высокую температуру. Нажмите «Select Filament/Temperature-», чтобы понизить температуру, и диапазон регулировки составляет 10-15°C.
    5. При использовании нитей PCL экструдированная нить слишком сухая или экструзия медленная, это указывает на слишком низкую температуру, нажмите «Выбрать нить/температура+», чтобы увеличить температуру, и диапазон регулировки составляет 5-10°C. .
    6. Нормальная экструзия должна быть гладкой и круглой, без пузырьков.(Время от времени пузырьки).

    Часто задаваемые вопросы

    Если во время использования вы столкнулись с описанным выше явлением, выполните простое лечение в соответствии с таблицей. Если решить проблему по-прежнему не удается, обратитесь в отдел послепродажного обслуживания.

  • 7
  • Беда Причина
    ЖК-экран не загорится Сбой адаптера мощности Заменить адаптер питания
    Интерфейс шнура питания DCSV поврежден «PCL» Замените шнур питания DCSV
    Мигает красный индикатор, на ЖК-дисплее отображается «ERR» Наконечник пера поврежден Замените наконечник пера
    Короткое замыкание датчика на кончике пера Замените наконечник 6 6 Насадка не может экструдировать нить экструдируют нить недостаточно увеличение экструзионной скорости
    Увеличение температуры Мотор закинут Разгрузка, перезагрузка
    Перезагрузить безуспешно Разгрузка, сглаживает вершину нитей
    Плохой контакт нагрева G Nbaster Отключить нагрев насадки и переустановка
    более низкие температуры
    Сопло забит Увеличение температуры и скорости, очистить сопл
    PCL Функциональный отказ Нити PLA остаются в трубопроводе

    Снова включите питание, чтобы переключить «PCL» на «PLA», и выберите «PLA», чтобы установить максимальную температуру, а затем очистите сопло с помощью нитей PCL.

    Негладкая экструзия
    Экструзия без нити Снова включите питание, переключитесь в меню «ABS», установите максимальную температуру. Затем очистите сопло нитями PCL.
    Экструкция нерегулярной формы нити
    Сопло забита
    PLA Функциональная ошибка ABS Filaments остается в трубопроводе

    снова включите мощность для переключения «PLA» на «ABS» и выберите «ABS», чтобы установить максимальную температуру, а затем очистите сопло с помощью нитей PLA.

  • 7
  • 7
  • Сопл забит

    Упаковка Список (упаковочный лист может быть разным в некоторых странах / регионах)

  • 7
  • 3D-печать Pen адаптер мощности DC5V Power COND Руководство пользователя Player Cot
    1 Plax1 1 1 2
    Послепродажное обслуживание

    Гарантия: в в случае нечеловеческого повреждения гарантия один год.
