Обзор российского рынка – Основные средства

В последнее время Правительство РФ приняло ряд решений, определивших программу развития трубопроводной сети страны на период до 2010 г. Прирост протяженности газопроводных сетей к 2010 г. должен составить 75…80 тыс. км. Приняты крупные межгосударственные соглашения по строительству трубопроводов. Все это говорит о том, что вопросам обеспечения строительства трубопроводов необходимыми средствами механизации, в том числе трубоукладчиками, будет уделяться повышенное внимание.

На российских трубопроводных системах в последнее время повысилась аварийность. По оценкам специалистов ЗАО «Стройтрансгаз», она составляет до двух крупных аварий в год на каждую 1000 км трубопроводов. Ликвидация последствий аварий и проведение превентивного ремонта трубопроводных систем также требуют применения трубоукладчиков.

Производство отечественных гусеничных трубоукладчиков сосредоточено в основном на двух тракторных заводах – ОАО «Промтрактор» (бывш. Чебоксарский завод промышленных тракторов) и ООО «Челябинский тракторный завод–Уралтрак». Трубоукладчики, выпускаемые ООО «Березовский ремонтно-механический завод», базируются на тракторах, поставляемых с Челябинского тракторного завода, на которые устанавливают трубоукладочное оборудование. Трубоукладчики малой грузоподъемности (г/п) по отдельным заказам выпускались ОАО «Газстроймаш» с поставкой с тракторных заводов (Челябинский и Волгоградский) необходимых узлов, агрегатов и систем трансмиссии, ходовой части, верхнего строения и систем управления.

Краны-трубоукладчики используются на строительстве трубопроводов диаметром от 200 до 1420 мм и предназначены для погрузки-разгрузки прибывающих на строительство труб, удержания их в поднятом состоянии при осуществлении сварочных операций в плети, сопровождения очистительного и изоляционного оборудования, транспортировки готовых плетей с последующей их укладкой в траншею. Трубоукладчики как грузоподъемное оборудование используются при выполнении строительно-монтажных работ, при ремонте трубопроводных систем. Особенностью работы трубоукладчиков в составе изоляционно-укладочной колонны является переменный характер нагрузок, зависящий от массы и упругости поднимаемой плети, рельефа местности, а также синхронности действий операторов других трубоукладчиков.

Трубоукладчики классифицируются по номинальной грузоподъемности, типу ходового устройства, типу привода грузоподъемного оборудования. За главный параметр принята грузоподъемность трубоукладчика. К настоящему времени в мировой практике применительно к кранам-трубоукладчикам используется два понятия грузоподъемности: «lift capacity» и «load capacity». Понятие «lift capacity» по стандарту SAE 743В трактуется как величина груза на крюке, который трубоукладчик поднимает на данном вылете, но при этом ни один из опорных катков ходовой системы со стороны, противоположной стреле, не должен отрываться от беговой дорожки гусеницы более чем на 6 мм (0,25 дюйма). В настоящее время согласно стандарту ISO 8813 это понятие трактуется как максимальная грузоподъемность на конкретном вылете. Обычно грузовая характеристика по этому стандарту приводится в технических материалах.

Термин «load capacity» по стандарту ANSI/ASME В30.14 обозначает величину нагрузки, составляющую для гусеничных трубоукладчиков 85% максимальной грузоподъемности. Этот стандарт допускает ее уменьшение на некоторых участках грузовой характеристики, если безопасность ограничивается не опрокидыванием машины, а прочностью конструктивных элементов. Этим же стандартом определяется подход к установлению рабочего диапазона грузовой характеристики.

В нашей стране при классификации по номинальной грузоподъемности за основу принимается максимально допустимая нагрузка на крюке трубоукладчика при работе с единичными грузами. ГОСТ 15150 предусматривал пять типоразмеров трубоукладчиков номинальной г/п 6,3; 12,5; 20; 32 и 50 т.

• для трубоукладчиков г/п 12 т и более в качестве базовых машин создавались специализированные трубоукладочные модификации или специальные комплектации тракторов;
• для трубоукладчиков г/п 6,3 т использовалась трансмиссия трактора тягового класса 3 и ходовая система трактора тягового класса 10.

Для определения уровней грузоподъемности трубоукладчиков в отечественной практике приняты два значения вылета грузоподъемного трубоукладочного оборудования. Для определения максимальной грузоподъемности вылет принимается равным 1,2…1,25 м (в среднем 1,22 м), а для определения номинальной грузоподъемности в заданном рабочем диапазоне вылет принимается равным 2,5 м.

В мировой практике сложилась следующая градация трубоукладчиков в зависимости от уровня их номинальной грузоподъемности в рабочей зоне. Эта градация предусматривает деление на три категории: легкая, средняя и тяжелая. К легкой категории относятся трубоукладчики г/п до 12,5 т, к средней категории – г/п свыше 12,5 до 30 т и к тяжелой категории – г/п свыше 30 т.

Отечественной промышленностью освоено производство трубоукладчиков во всех категориях грузоподъемности. ОАО «Газстроймаш» и Кропоткинский машиностроительный завод по отдельным заказам выпускают гусеничные трубоукладчики легкой категории с моментом устойчивости 16 кН·м и номинальной г/п 6,3 т моделей ТГ-61 и ТГ-62.

ООО «ЧТЗ-Уралтрак» выпускает трубоукладчики двух уровней г/п 12,5 и 20 т со стрелами длиной 7 и 9 м, с откидываемым и не откидываемым блоком противовесов на базе специальной модификации (комплектации) промышленного трактора болотоходного исполнения тягового класса 10 (табл. 1).

Таблица 1. Технические характеристики трубоукладчиков производства ООО «ЧТЗ-Уралтрак»

Параметр	ТР 12.21.01/02	ТР 20.21.01/02	ТР 12.27.06	ТР 20.27.06
Грузоподъемность макс. , т (вылет 1,22 м)	27	41	27	41
Грузоподъемность номинальная, т (вылет 2,5 м)	12,5	20	12,5	20
Момент грузовой устойчивости, тс·м	35	50	33	50
Мощность двигателя, кВт (л.с.)	132 (180)	132 (180)	139 (190)	139 (190)
Масса эксплуатационная, т, не более	28,8	31	26,55	30,23
Длина стрелы, м	7 и 9	7 и 9	9	9
Макс. высота подъема крюка, м	5,7 и 7,7	5,6 и 7,6	7,9	7,7
Глубина опускания крюка при мин. вылете стрелы, м	2,5	2,5	2,5	2,5
Среднее статическое удельное давление на грунт левой гусеницы, МПа	0,2	0,25	0,18	0,24
Тип противовеса	Неоткидываемый	Откидываемый	Неоткидываемый	Откидываемый
Тип лебедки	Двухбарабанная реверсивная с многодисковыми фрикционными муфтами включения, с гидроуправлением		Однобарабанная с гидростатическим приводом и планетарным редуктором

Основное отличие трубоукладчиков ТР 12. 27.06 и ТР 20.27.06 от моделей ТР 12.21.01 и ТР 20.21.01 состоит в плавном и бесступенчатом изменении скоростей подъема крюка и стрелы (в широком диапазоне), что снижает динамику нагружения и повышает точность монтажа плетей трубопроводов. Это достигнуто за счет применения лебедок ЛГ-35 (ЛГ-55) с гидростатическим регулируемым приводом.

ООО «Березовский ремонтно-механический завод» на базе тракторов ЧТЗ выпускает пять моделей гусеничных трубоукладчиков (табл. 2), одна из которых ТБ-4 имеет выносную опору, устанавливаемую на противоположную сторону траншеи, что позволяет повысить грузоподъемность трубоукладчика.

Таблица 2. Технические характеристики трубоукладчиков производства ООО «Березовский ремонтно-механический завод»

Параметр	ОМТ-16	ТБ-3	ТБГ-20.01	ТБГ-20.01.9	ТБ-4
Грузоподъемность номинальная, т	16	16	20	20	16/ 40*
Момент грузовой устойчивости, тм	34	42,6	48	48	48,9**
Базовый трактор	Т-10. 1111	Т-10Б0121-2
Мощность двигателя, кВт/л. с.	125 (170)	132 (180)	132 (180)	132 (180)	132 (180)
Масса эксплуатационная, т	21,8	25,3	27	27	27,5
Длина стрелы, м	6	7	7 или 9	9	7
Вылет стрелы макс./мин., м	6,0/ 1,5	6,9/ 1,8	7 или 8,7/ 1,8 или 2,1	8,7/ 2,0	6,9/ 1,8
Высота подъема крюка макс., м	5	6,17	6 или 8	8	6,17
Ширина гусеницы, мм	480	920	920	920	920
Среднее статическое удельное давление на грунт при номинальной грузоподъемности, МПа	0,29	0,13	0,15	0,15	0,143***
Скорость подъема-опускания груза, м/мин	0,6…7,2	0,6…7,2	0,47…17,0	0,47…17,0	0,6…5,7

*В числителе – без выносной опоры, в знаменателе – с выносной опорой.
**Без выносной опоры.
***С грузом 40 т.

ОАО «Очерский машиностроительный завод» в ограниченном объеме по отдельным заказам может выпускать трубоукладчик ТГ-126 на базе трактора тягового класса 10. Грузовой момент устойчивости – 30 тс·м. Номинальная г/п – 12,5 т. Помимо основной стрелы трубоукладчик может оснащаться удлинителем-гуськом, позволяющим осуществлять погрузочно-разгрузочные и монтажные операции.

Существенных достижений в области гусеничных трубоукладчиков достигло ОАО «Промтрактор». Предприятие разработало конструкции и организовало серийное производство трубоукладчиков четырех уровней грузоподъемности во всех категориях, от легкой до тяжелой (табл. 3). Этот типоразмерный ряд трубоукладчиков охватывает диапазон номинальной г/п от 12,5 до 50 т. Все семейство трубоукладчиков базируется на специальных модификациях базовых моделей гусеничных тракторов тяговых классов 11, 15, 20, 35 и 40, имеющих развитую ходовую систему с увеличенной опорной поверхностью и увеличенным числом опорных катков, с жесткой подвеской с поперечной балкой. Все модели оснащены гидромеханической трансмиссией с планетарными коробками передач, обеспечивающими получение по три передачи переднего и заднего хода. Трубоукладчики оснащены также двухбарабанными лебедками с планетарными редукторами с гидрообъемным приводом. Управление стрелой и подъемом-опусканием груза осуществляется канатно-блочными механизмами, а управление блоком – противовесом с помощью гидропривода.

Таблица 3. Технические характеристики трубоукладчиков производства ОАО «Промтрактор»

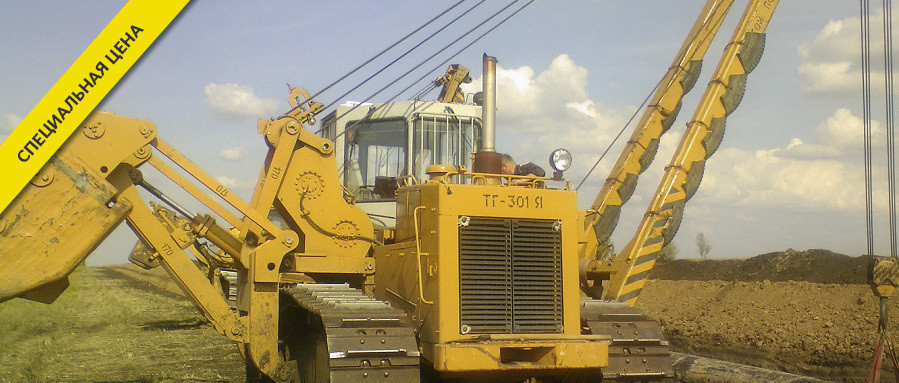

Параметр	Четра 121	Четра 221	Четра 301	Четра 503	Четра Н 511
Грузоподъемность, т, на вылете 2,5 м/ 1,22 м	12,5/ 25,6	21,0/ 44,2	31,0/ 63,5	50,0/ 102,0	51,0/ 104,5
Мощность двигателя Ярославского моторного завода, кВт (л.с.)	127 (173)	170 (238)	228 (310)	298 (400)	–
Мощность двигателя Cummins, кВт (л. с.)	131 (178)	222 (302)	222 (302)	308 (413)	350 (476)
Масса эксплуатационная, т	22,5	32,5	44	69	64
Число опорных/ поддерживающих катков на каждом борту	08.02.09	08.02.09	08.02.09	09.02.09	08.02.09
Ширина гусеницы, мм	560	610	710	860	800 правая, 1000 левая
Среднее статическое удельное давление на грунт без груза на крюке, кгс/кв.см	0,66	0,86	0,88	0,94	0,86…0,88
Тип трансмиссии	Гидромеханическая
Скорость движения переднего хода, км/ч	3,7…10,8	3,8…9,8	3,8…10,0	4,3…12,6	4,2…12,7
Скорость движения заднего хода, км/ч	4,9…13,9	4,9…11,7	4,9…11,3	5,3…15,1	5,1…13,1
Длина стрелы, м	7,18 или 9,18	6,67 или 9,2	7,82 или 9,2	8,6	8,9
Высота подъема крюка, м	6,1	5,5	5,4	8,04	8,05
Вылет крюка мин. , м	1,5	1,5	1,5	2,07	1,22
Скорость подъема и опускания крюка, м/мин	8…21	8…24	8…24	н. д.	н. д.
Тип лебедки	Двухбарабанная с гидроприводом				Две однобарабанные
Диаметр канатов, мм	16	19,5	19,5	21	21
Длина канатов грузового/ стрелового барабанов лебедки, м	46/ 46	46/ 46	74/ 68	100/ 82	100/ 82
Кратность полиспастов	4	4	6	Груз.-8, стрел.-6
База, мм	3022	3022	3022	4250	4150
Колея, мм	2150	2200	2200	2700	2600

Самые малые по г/п 6,3 т трубоукладчики в ограниченных количествах по отдельным заказам выпускает ОАО «Газстроймаш». В качестве базового трактора применена специальная конструкция, в которой моторно-трансмиссионная установка используется от трактора ДТ-75МВР, а ходовая система – от трактора ЧТЗ тягового класса 10. В этом классе грузоподъемности освоены две модели – ТГ-61 и ТГ-62. У ТГ-61 ширина гусеницы составляет 500 мм, у ТГ-62 – 920 мм. Мощность двигателя – 70 кВт (95 л.с.). Трансмиссия механического типа с диапазонами скоростей переднего хода 1,84…6,05 км/ч, заднего хода – 2,3…4,8 км/ч. Колея – 2200 мм, база – 3000 мм. Число опорных катков на каждом борту машины – 6, поддерживающих роликов – 2. Длина стрелы – 5,3 м. Максимальный вылет – 5 м. Максимальная высота подъема крюка – 4,9 м. Скорость подъема-опускания груза – 2,3…8,5 м/мин. Трубоукладчики оснащены двухбарабанной лебедкой с независимым приводом от трехступенчатого редуктора с гидроприводом. Диаметр применяемых канатов – 13,5 мм. Противовесный блок неоткидываемый. Масса трубоукладчика ТГ-61 составляет 14,1 т, ТГ-62 – 15,15 т.

Таким образом, отечественные производители могут выпускать всю гамму трубоукладчиков, охватывающую диапазон номинальной г/п от 6,3 до 51 т.
