Установка телескопических направляющих полного выдвижения

 Монтаж телескопических направляющих

 Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.

 Кто еще не знает, выглядят они вот так:

 К их достоинствам относится:

1. Сравнительно небольшая стоимость;
2. Плавный и самое главное тихий ход на протяжении всего их срока службы;
3. Способность выдерживать воздействие существенных нагрузок;
4. Отличная прочность и износостойкость;
5.  Простота и легкость в монтаже;

 Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, шкафов-купе, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.

 Расчет деталей выдвижного ящика

 Для того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.

 Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.

 По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).

 По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.

 Разметка мест крепления телескопических направляющих

 Процесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.

 Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.

 Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.

 Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.

 Монтаж шариковых телескопических направляющих

 Делаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.

 Точные размеры указаны в чертеже комода или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:

 В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.

 Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.

postroydo.ru

Установка телескопических направляющих полного выдвижения

В наше время наиболее популярной системой направляющих считаются телескопические или, как их еще называют, шариковые направляющие полного выдвижения.

Данная система имеет свои преимущества:

• приемлемая стоимость;
• во время всего срока службы ход остается тихим и плавным;
• устойчивость к нагрузкам;
• стойкость к износу и прочность;
• простота в установке и эксплуатации.

Таковая система направляющих зачастую используется как составляющая кухонных секций, выдвижных ящиков комода, шкафов-купе и подобных конструкций с функцией выдвигания, что позволяет избежать неполадок в процессе последующей эксплуатации. Именно этим эта мебельная фурнитура столь популярная. Рассмотрим процесс установки подробнее.

Определение размеров составных частей выдвижных ящиков

Для правильной установки телескопических направляющих, имеющих полный ход выдвижения, нужно правильно рассчитать параметры деталей, которые образуют ящик.

С обеих сторон между боковинами уже собранного ящика и боками комода должны быть небольшие зазоры, равные 13 мм, это нужно учитывать при подсчетах размеров кухонной мебели, соответствующие толщине самого «телескопа».

Такие параметры, как глубина ящика и длинна направляющей, должны быть равными. Стандартные длины «телескопов» варьируются в пределах 250-800 мм, с разницей длинны между каждой последующей моделью в 50 мм. Помимо того, между задними стенками комода и ящика также необходим зазор хотя бы в 10 мм.

Высота ящика обычно определяется с учетом потребностей будущего пользователя и чаще всего находится в пределах 80-250 мм.

Разметка точек фиксации телескопических направляющих

Технология крепления шариковых направляющих гораздо проще, чем кажется. Зажав черные усики и вынув одну половину, можно легко разъединить направляющую на две части, которые впоследствии и будут прикреплены к внешней боковине мебельного фасада и, соответственно, внутренней боковушке комода.

Главное – точно провести линии, вдоль которых и будут монтироваться направляющие, зафиксировать с помощью шурупов обе половины и аккуратно завести ящик в корпус комода, соединив части направляющих в целую систему.

Крепление шариковых телескопических направляющих

На внешней боковой стороне выдвижного ящика четко по центру чертим горизонтальную линию и привинчиваем по ней половинку направляющей.

После необходимо прочертить такую же горизонтальную линию на внутренней боковушке комода.

Точно рассчитать расстояния и параметры посадки ящиков в комод можно, воспользовавшись чертежами мебельного изделия. Для этого просто отмеряем от низа комода соответствующие расстояния, на которых и закрепляем вторую половину направляющей.

После разметки и закрепления всех направляющих можно заводить ящики на их места и считать работу завершенной.

Видео по установке телескопических направляющих

positroika-doma.ru

Направляющие для духового шкафа: телескопические, Bosch, Electrolux, Siemens

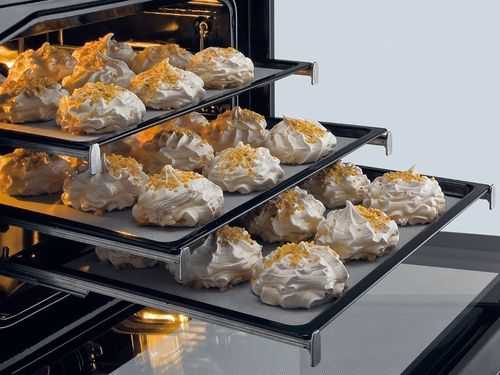

Каждый встраиваемый духовой шкаф, будь то Bosch, Electrolux или Siemens, оснащен направляющими. Они могут находиться на разных уровнях и быть разных видов. Самыми неоднозначными считаются телескопические направляющие для духовых шкафов. Одни считают, что они очень удобные, т.к. позволяют без проблем следить за степенью готовности блюд, а другие считают их напрасной тратой денег. Телескопические направляющие – что это такое? Какие у них «плюсы» и «минусы»? Как снять и установить их на место? Об этом и многом другом далее.

Ставим направляющие

Уровни в духовке

Современный электрический духовой шкаф дает возможность готовить любые, даже самые сложные блюда. Для достижения наилучшего результата готовить их необходимо на разных уровнях. В некоторых духовках их количество составляет всего два, а в других – может достигать и семи. В основном же духовой шкаф оснащен пятью уровнями. Их отсчет начинается снизу вверх. На самом первом уровне обычно устанавливают поддон, а остальные используются для приготовления самых разных блюд.

На разных уровнях духовки можно устанавливать плоский или глубокий противень, а также решетку. Решетку хорошо использовать в режиме гриль, устанавливая ее непосредственно под центральным нагревательным элементом. Также на нее можно устанавливать различные формы для приготовления и другие емкости. В электрическом духовом шкафу, где нет вентилятора, уровни используются для того чтобы переставлять противни с выпечкой. Так она сможет готовиться равномерно, не подгорая. Верхние уровни, например, используются в основном для получения хрустящей корочки и подрумянивания, а нижние – для подсушивания. Стоит отметить, что найти духовку без вентилятора сегодня практически невозможно.

В каждом встраиваемом духовом шкафу есть свои направляющие, которые устанавливаются на разных уровнях. В зависимости от модели духовки Bosch, Electrolux и Siemens они могут быть телескопические, проволочные и рельефные. Рельефные и проволочные могут использоваться в любых духовках, в том числе газовых и мини, а вот телескопические встречаются только в электрических агрегатах. Рассмотрим их более детально.

Разновидности направляющих

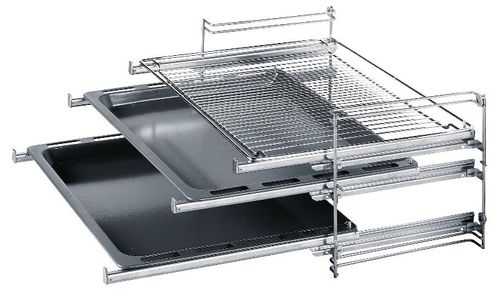

Направляющие для духовых шкафов Bosch, Siemens и Electrolux делятся на три вида (см. фото):

• рельефные;
• проволочные;
• телескопические.

Рельефные конструкции представляют собой выемки на боковых стенках духовки, в которые вставляются противни и решетки. Располагаются выемки на разных уровнях, что дает возможность готовить различные блюда. Такая система очень простая, но вместе с тем имеет один существенный недостаток – во время установки противней появляются царапины, что в будущем может негативно сказаться на полезных свойствах пищи.

Проволочные направляющие представляют собой металлические прутья, которые крепятся к боковым стенкам духовки. Обычное они съемные, поэтому при необходимости их можно будет легко снять и помыть. Проволочные конструкции очень удобные, ведь противень по ним очень легко скользит, не оставляя царапин, а также прочно закрепляется.
