Технологии изготовления необслуживаемых АКБ

В данной статье мы расскажем о современных технологиях изготовления аккумуляторных батарей, применяемых в системах резервного электроснабжения.

Аккумуляторные батареи (АКБ), изготовленные по технологиям AGM и GEL являются традиционными свинцово-кислотными АКБ. Принцип их работы аналогичен принципу действия “обычной” аккумуляторной батареи. Однако, в отличии от “обычных”, например, автомобильных АКБ, батареи, изготовленные по технологиям AGM и GEL, содержат в себе абсорбированный (связанный) электролит, а не жидкий.

В батареях, изготовленных по технологии AGM (Absorptive Glass Mat – “поглощающее стекловолокно”), пространство между электродами заполнено микропористым материалом-сепаратором из стекловолокна. Эта система действует как губка – удерживает кислоту и не дает ей растекаться даже при повреждении корпуса АКБ.

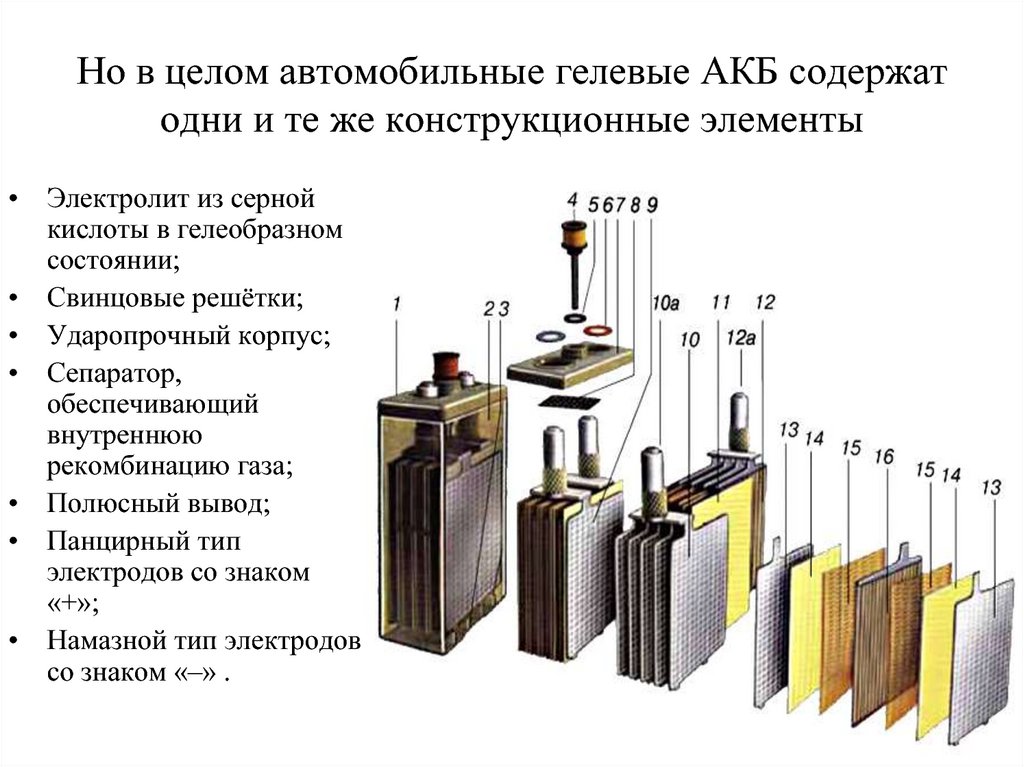

При изготовлении батарей по технологии GEL (Gel Electrode – “электрод в виде геля”) в состав электролита вводится двуокись кремния, которая придает электролиту желеобразную консистенцию.

В классических свинцово-кислотных АКБ, в процессе заряда, происходит выделение газов (в основной массе водорода и кислорода), которые в дальнейшем испаряются. Благодаря применению пористого стекловолокна (технология AGM) или желеобразной консистенции (технология GEL), выделяющиеся молекулы водорода и кислорода не испаряются.

В процессе дальнейших химических реакций они возвращаются в состав электролита (в химии этот процесс называется рекомбинацией газов). Эффективность этого процесса в современных АКБ достигает 99% – количество испаряющегося газа ничтожно мало. По этой причине электролит сохраняет свои химические свойства в течение многих лет, а данные типы батарей называют необслуживаемыми.

Основные преимущества AGM и GEL аккумуляторов

• не требуют никакого специального обслуживания и доливки электролита
• относительно безопасны даже в случае повреждения корпуса (кислота находится в связанном состоянии)
• отсутствие испарений газов позволяет устанавливать их в любом даже жилом помещении
• низкий саморазряд – примерно 2% в месяц (при температуре 20°С)

Свободный газ, который с течением длительного времени эксплуатации накапливается в аккумуляторе, автоматически удаляется посредством специального выпускного клапана в тот момент, когда избыточное давление в корпусе АКБ достигает заданного уровня.  Поскольку количество этого газа крайне ничтожно – достаточно естественной вентиляции.

Вторая функция клапана – защита батареи от разрыва в случае непредвиденных ситуаций – резкое повышение температуры, экстремальные режимы работы и прочее.

Какой аккумулятор выбрать AGM или GEL?

Аккумуляторы AGM идеальны для буферного режима – режим работы, при котором аккумулятор постоянно заряжен, а разряды редкие и малой глубины. При таком режиме работы срок службы аккумулятора составляет 10-12 лет. Однако, использование его в цикличном режиме – постоянная разрядка-зарядка даже на 30-40% от номинальной емкости сокращает срок службы аккумулятора в 1,5-2 раза.

Также необходимо приступить к заряду аккумулятора AGM непосредственно после разряда (не позднее чем в течение 24 часов). В противном случае происходит необратимое снижение номинальной емкости аккумулятора.

Основные области применения

• буферные системы энергоснабжения
• источники бесперебойного питания
• сфера телекоммуникаций и связи
• станции сотовой связи
• бытовое потребление электроэнергии
• навигационное оборудование
• солнечные элементы

Аккумуляторы GEL лучше восстанавливаются после глубокого разряда, чем аккумуляторы AGM, даже если процесс заряда батарей происходит по прошествии какого-то времени после разряда. Батареи GEL нормально переносят недозаряд (этот тот случай, когда происходит повторное отключение внешнего электроснабжения, в то время как аккумулятор еще не успел полностью зарядится после первого отключения).

Электролит в густом состоянии менее подвержен расслоению на кислоту и воду, поэтому GEL аккумуляторы лучше переносят плохие параметры тока подзаряда.

Основные области применения

• системы энергоснабжения в цикличных режимах работы
• бытовое потребление электроэнергии
• сфера телекоммуникации и связи
• системы искусственного охлаждения
• запуск стационарных двигателей
• водяные насосы
• портативное медицинское оборудование

GEL аккумуляторы выдерживают большее количество циклов разряд-заряд по сравнению с AGM аккумуляторами. При прочих равных условиях количество циклов разряд-заряд GEL аккумуляторов может превышать количество циклов разряд-заряд AGM аккумуляторов в 1,5-2,0 раза.

Резюме

Преимущества AGM аккумуляторов

• более низкая стоимость по сравнению с GEL аккумуляторами, примерно 10-15%
• лучше переносят разряд большими токами (на большую мощность)
• подзаряд происходит быстрее, чем у GEL аккумуляторов 6-8 часов против 8-10

Преимущества GEL аккумуляторов

• выдерживают большее количество циклов разряд-заряд
• полностью восстанавливают емкость после глубокого разряда
• лучше переносят плохие параметры тока заряда
• хорошо переносят разряд из недозаряженного состояния

AGM аккумуляторы выгоднее использовать для резервного электроснабжения при редких и непродолжительных перебоях в электроснабжении, либо в “буферных системах”, когда требуется работа на большую мощность, но на короткое время (например, для запуска генератора).

GEL аккумуляторы больше подходят для ситуаций, когда длительность отсутствия внешнего электроснабжения имеет непредсказуемый характер. Особенно выгодны при длительной работе на небольшой мощности.
