Характеристики Твэкс ЕК-12. Обзор колесного экскаватора Твэкс ЕК-12

  • 1. Технические характеристики Твэкс ЕК-12, масса
  • 2. Габариты
  • 3. Двигатель
  • 4. Техническое обслуживание Твэкс ЕК-12
  • 5. Модификации
  • 6. Управление, кабина
  • 7. Навесное оборудование
  • 8. Аналоги
  • 9. Видео

Технические характеристики Твэкс ЕК-12, масса

Эксплуатационная масса

Изменяемая геометрия стрелы

12 500 кг

Моноблочная стрела

12 900 кг

Объем ковша

Изменяемая геометрия стрелы

0,5 куб. м

Моноблочная стрела

0,65 куб. м

Данная модель является самой компактной в линейке производителя. Экскаватор пригоден для эксплуатации в стесненных условиях. Это возможно благодаря тому, что можно уменьшать поворотную платформу. Также в этой модели увеличена скорость передвижения до 22,5 км/ч. Также стоит отметить, что экскаватор благодаря особенностям конструкции способен без нарушений передвигаться по дорогам общего пользования.

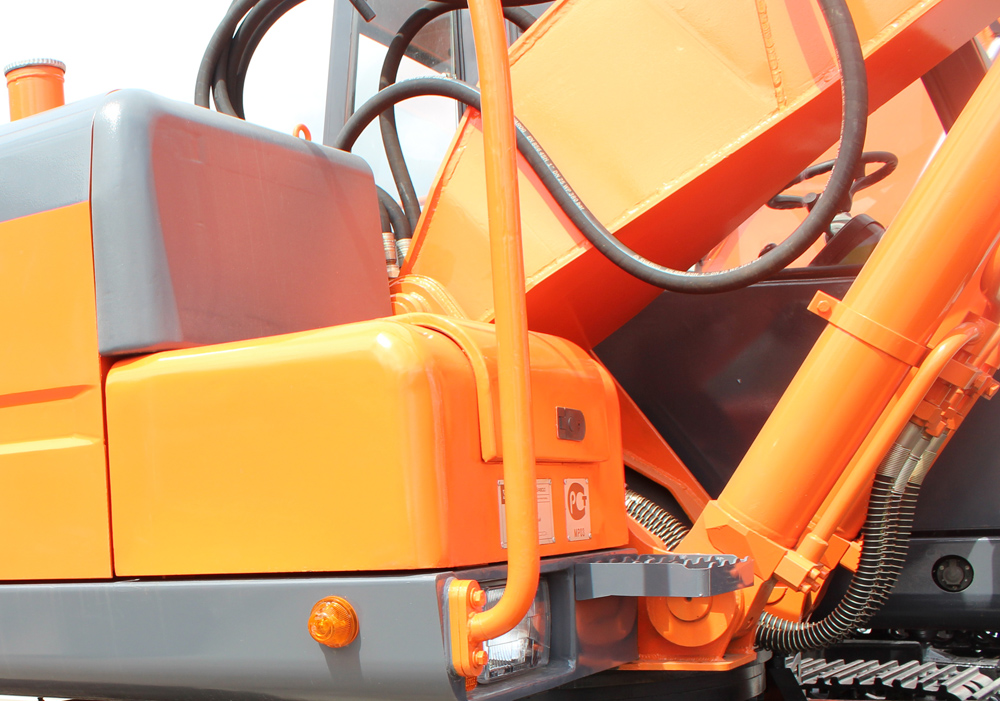

Источник фото: baitekmachinery.ruФото Твэкс ЕК-12

Благодаря изменяемой геометрии стрелы увеличена глубина копания экскаватора ЕК-12 (возможно копать глубокие и узкие колодцы), машина стала более маневренной.

Экскаватор Твэкс ЕК-12 может эксплуатироваться не только в ограниченных условиях, но также и на разработке котлованов, карьеров, грунтов категорий I-IV и т.д.

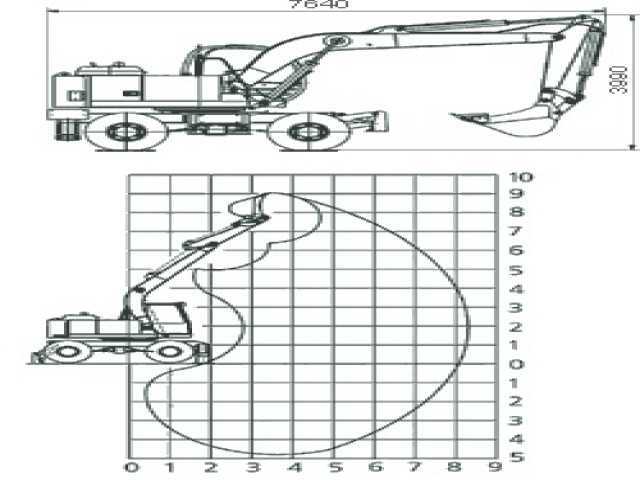

Радиус копания

8 000 мм

Максимальная высота разгрузки

6 400 мм

Глубина погружения ковша

5 000 мм

Габариты

Длина

8 000 мм

Ширина

2 500 мм

Высота

3 150 мм

Благодаря своим компактным размерам экскаваторы Твэкс ЕК-12 можно транспортировать как своим ходом по трассам общего назначения, так и перевозить с помощью специальной техники, например, прицепа.

Двигатель

В базовой комплектации экскаваторы ЕК-12 оснащаются силовыми агрегатами Д-243, более новые версии агрегатированы двигателями Perkins 1104C-44.

Д-243

Мощность

81 л.с. (60 кВт)

Максимальный крутящий момент

258 Нм

Частота вращения

1 600 об/мин

Диаметр цилиндра

110 мм

Топливный бак

225 л

4-тактный 4-цилиндровый дизельный двигатель Д-243 запускается с помощью стартера.

Техническое обслуживание Твэкс ЕК-12

Благодаря тому, что большинство элементов конструкции экскаваторов Твэкс ЕК-12 (до 90%) производятся на заводе, проблем с обслуживанием не возникает. Однако в конструкции машины есть несколько моментов, усложняющих ремонт и обслуживание.

Так, воздушные фильтры, размещенные перед радиатором, мешают охлаждению двигателя и ограничивают доступ. Дополнительную тепловую нагрузку создает глушитель, который производитель разместил над насосным агрегатом. Также неудобно расположены радиаторы (слева под капотом) и насос (справа).

Источник фото: baitekmachinery.ruВ базовой комплектации Твэкс ЕК-12 агрегатируются двигателями Д-243

Модификации

На сегодняшний день существует несколько модификаций экскаваторов Твэкс ЕК-12.

На модели ЕК-12-10 дополнительно установлен гидромотор хода и гидронасос Bosch Rexroth. Следующая модификация, ЕК-12-20, оснащена ковшом объемом в 0,5 куб. м, стрелой с измененной геометрией, стабилизаторами и опорой-отвалом, гидравликой ПСМ. Аналог предыдущей модели, ЕК-12-24, оснащен гидромотором хода и гидронасосом Bosch Rexroth. Еще одна модель ЕК-40 – единственная, которая оснащается силовым агрегатом Perkins. Выпускается с ковшом увеличенного объема (0,65 куб. м).

Управление, кабина

Предприятие “Тверской экскаватор” изготавливает для своих машин комфортные для оператора кабины, в которых все рычаги управления расположены удобно и могут настраиваться по желанию водителя. Кабина ЕК-12 – с увеличенной обзорностью. Для того, чтобы в нее подняться, производитель установил лестницу с поручнями, которая расположена невысоко от земли.

В самой кабине уменьшен уровень вибрации и шума. Под сиденьем оператора производитель установил отопитель, работающий от системы охлаждения двигателя.

Опционально возможна установка в ЕК-12 автономного отопителя и кондиционера в кабине.

Источник фото: transcar.ruФото Твэкс ЕК-12

Навесное оборудование

Помимо стандартного ковша, модель ЕК-12 может оснащаться гидромолотом, рыхлителем или грейфером.

Аналоги

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: Твэкс ЭО-3326, Твэкс ЭО-3322Д, UMG E130W, Атек 851, Твэкс ЭО-3323А, Калининец ЭО-3323, Амкодор-КЭЗ EW-1400, UMG E140Wlc, UMG E140W, Святовит ЕВ-К-13.

Видео

Видео – с канала Спецтехника JCB – Стройкомплект

Экскаватор ТВЭКС ЕК-12 технические характеристики

Дизельные генераторыВилочные погрузчикиСварочные трансформаторы
Автомойки

индустрия » Спецтехника » Экскаваторы » ТВЭКС

Экскаватор ТВЭКС ЕК-12 является одноковшовым колесным экскаватором, который представляет собой многоцелевую машину.

Экскаватор ТВЭКС ЕК-12 технические


характеристики:
  • Рабочая масса 12500 кг.
  • Двигатель:
    • тип топлива – дизельное;
    • модель Д243;
    • мощность 81 л. с.
  • Давление в гидравлической системе 32 МПа.
  • Скорость хода 22,5 км/ч.
  • Длительность цикла 15 с.
  • Габаритные длина/высота – 5980 мм/4000 мм.

Экскаватор ТВЭКС ЕК-12 технические характеристики используемого оборудования:

  • Характеристики экскаватора, оснащенного стрелой изменяемой геометрии:
    • длина рукояти 1900 мм;
    • номинальная вместительность ковша 0,5 м3;
    • высота отгрузки грунта 6500 мм;
    • глубина копания грунта 5080 мм;
    • радиус копания грунта 8070 мм;
    • радиус копания грунта на стояночном уровне 7860 мм;
    • поворот ковша на 173 градуса.
  • Характеристики экскаватора, оснащенного моноблочной стрелой:
    • длина рукояти 1900 мм;
    • номинальная вместительность ковша 0,65 м3;
    • высота отгрузки грунта 6400 мм;
    • глубина копания грунта 8060 мм;
    • радиус копания грунта 8250 мм;
    • радиус копания грунта на стояночном уровне 8060 мм;
    • поворот ковша на 173 градуса.

Данный экскаватор изготавливается в нескольких модификациях, которые имеют следующие отличия:

  • Экскаватор модификации ЕК-12-10:
    • рабочая масса 12900 кг;
    • номинальная вместительность ковша 0,65 м3;
    • рукоять 1900 мм;
    • глубина копания грунта 4800 мм;
    • стрела – моноблок;
    • модель двигателя ММЗ243;
    • мощность двигателя 59 кВт или 81 л. с.
  • Экскаватор модификации ЕК-12-20:
    • рабочая масса 12500 кг;
    • номинальная вместительность ковша 0,5 м3;
    • рукоять 1900 мм;
    • глубина копания грунта 5080 мм;
    • стрела – 2-х секционная;
    • модель двигателя ММЗ243;
    • мощность двигателя 59 кВт или 81 л.
      с.
  • Экскаватор модификации ЕК-12-24:
    • рабочая масса 12500 кг;
    • номинальная вместительность ковша 0,4 м3;
    • рукоять 3400 мм;
    • глубина копания грунта 5080 мм;
    • стрела – 2-х секционная;
    • модель двигателя ММЗ243;
    • мощность двигателя 59 кВт или 81 л. с.
  • Экскаватор модификации ЕК-12-30:
    • рабочая масса 12500 кг;
    • номинальная вместительность ковша 0,5 м3;
    • рукоять 2800 мм;
    • глубина копания грунта 5080 мм;
    • стрела – изменяемая;
    • модель двигателя ММЗ243;
    • мощность двигателя 59 кВт или 81 л. с.
  • Экскаватор модификации ЕК-12-40:
    • рабочая масса 12600 кг;
    • номинальная вместительность ковша 0,65 м3;
    • рукоять 2200 мм;
    • глубина копания грунта 4800 мм;
    • стрела – моноблок;
    • модель двигателя Perkins 1104C-44;
    • мощность двигателя 61 кВт или 83 л. с.

Экскаватор колесный ТВЭКС ЕК-12 используется для разработки карьеров, траншей, котлованов, колодцев в грунте 1-4 категорий, а также при погрузочных работах с сыпучими материалами, разрыхленными скальными породами, мерзлым грунтом. Он эксплуатируется в различных работах коммунального, промышленного, дорожного строительства.

Экскаватор данной модели зависимо от оборудования может осуществлять следующие работы:

  • Грейфер ГК-221 – используется при рытье колодцев, траншей, котлованов, иных подобных работ и при погрузке, разгрузке различных материалов. Данное оборудование может быть комплектовано полноповоротным гидроротатором. Также на него может устанавливаться удлинитель для увеличения рабочих возможностей.
  • Гидравлические молоты МГ-300, который устанавливается на экскаваторе, оснащенном моноблочной стрелой и МГ-150 – применяются при разрушении бетонных, железобетонных покрытий и сооружений из неармированного бетона, кирпича. Также оборудование применяется для рыхления мерзлых грунтов, трамбования разрыхленных грунтов.
  • Рыхлитель – эксплуатируется при выемке бордюрного камня, вскрытии асфальтного покрытия.
  • Ковши вместительности 0,32 м3, 0,5 м3 – применяются при копании узких траншей, выполнении работ на тяжелых грунтах.

Экскаватор колесный ТВЭКС ЕК-12 имеет такие достоинства как:

  • наличие одноместной удобной кабины, которая имеет большую площадь остекления и обеспечивает комфорт на рабочем месте, защиту от пыли, безопасность, широкую обзорность рабочей зоны;
  • устойчивость;
  • наличие удобного кресла;
  • высокая производительность;
  • продуманное расположение измерительных приборов;
  • многофункциональность благодаря применению различного рабочего оборудования;
  • легкость управления и технического обслуживания;
  • наличие отсеков для личных вещей водителя и вещей первой необходимости.
