Технические характеристики сбш 250мна 32: Буровой станок СБШ-250: продажа от официального дилера. Доставка по России

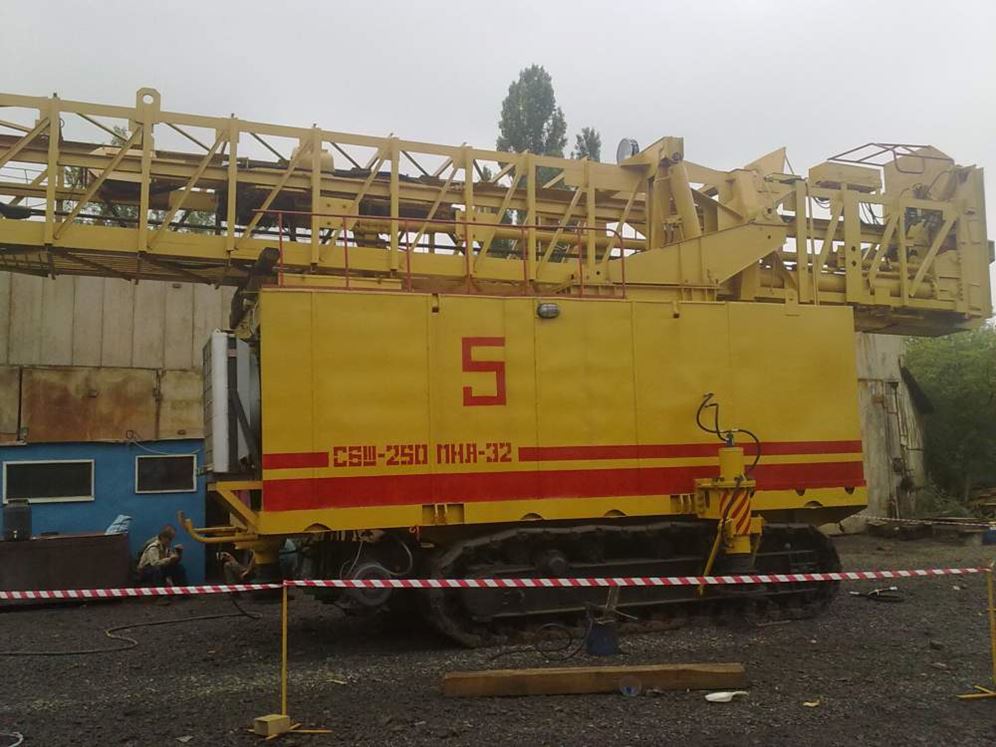

Каркасно-платформенный станок буровой шарошечный СБШ-250 МНА-32 КП — ООО ПЛК РУДГОРМАШ урал официальный представитель ООО УК “Рудгормаш”

Предназначен для бурения вертикальных и наклонных взрывных скважин в породах крепостью 6-20 на открытых горных работах при температуре воздуха от плюс 40°С до минус 40°С. Предусмотрена возможность
Полная техническая характеристика
Исполнение, мм   -01 -02 -03
Диаметр скважины мм, мм   250, 270 270, 300, 311 270, 300, 311
Длина штанги м   8,2 10 18
Количество штанг
Глубина бурения, м

  32 28 34
Способ пылеподавления    мокрое мокрое мокрое
Напряжение питания, В   380; 6000 380; 6000 380; 6000

Суммарная уст. мощность, кВт   650 650 650
Мощность двигателя вращателя, кВт   120 120 120
Скорость спуска/подъема бур. снаряда, м/мин.    25/25 25/25 25/25

Скорость подачи бурового става на забой, м/мин.    0…4 0…4 0…4
Производительность компрессора, м3/мин.

50 50 50
Частота вращ. бур. става об/мин   0…120 0…120 0…120
Мощность двиг. привода хода, кВт   2х50 2х50 2х50

Скорость передвижения, км/ч   0-1,8 (скорость регулируемая) 0-1,8 (скорость регулируемая) 0-1,8 (скорость регулируемая)
Мах преодолеваемый угол, град.    12 12 12
Масса, кг   110000 110000 110000
Габаритные размеры с поднятой мачтой, м
длина

  11,4 11,4 11,4
ширина    6,5 6,5 6,5
высота    16,9 18,6 26,5
Габаритные размеры с опущенной мачтой, м
длина    16,4 18,14 26,15
ширина    6,99 6,99 6,99
высота    6,5 6,5 6,5


Предлагаемые опции для оснащения буровых станков:
— компрессорная установка производства ОАО «НПО ВНИИКомпрессормаш» или «Atlas Copco»;
— гидрооборудование фирмы «Bosch Rexroth»;

— буровая штанга L – 9,5м;
— диаметр штанги: 146мм; 168мм; 180мм; 219мм;
— сухое пылеподавление;
— централизованная смазка «Lincoln»;
— переносной электротепловентилятор для обогрева маашинного отделения;
-бортовой контроллер, осуществляющий сбор и обработку данных о параметрах бурения, индикации их на бортовой дисплей, ввод служебных данных оператором через клавиатуру, двустороннюю связь с диспетчером.

Запасные части к СБШ-250 МНА-32

Главная   ЗАПАСНЫЕ ЧАСТИ К БУРОВЫМ СТАНКАМ СЕРИИ СБШ-200, СБШ-250   Запасные части к буровой установке СБШ-250 МНА-32 после 2006 года

Буровой станок СБШ-250 МНА-32 сегодня активно используется практически на всех карьерах, где открытым способом необходимо провести комплекс буровых взрывных работ. СБШ-250 – прекрасный неприхотливый помощник для буровиков. Он используется при проведении работ с породой крепостью от 6 до 18 единиц (при использовании дополнительного оборудования – до 20 единиц) по шкале Протодьяконова.

По опыту многих карьеров станок буровой шарошечный СБШ-250 зарекомендовал себя в условиях разных местностей. Он удобен в эксплуатации, обладает самыми подходящими характеристиками и служит дольше отведенного им срока эксплуатации при должном уходе и своевременном капитальном ремонте.

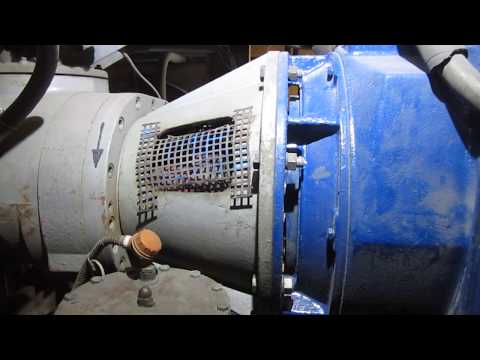

СБШ-250 обладает мощным двигателем, надёжным гусеничным ходом. Каркасно-платформенная конструкция станка значительно повыщает его надежность при работе в особо-сложных горно-геологических условиях. Система компрессорной установки усовершенствована согласно опыту предыдущего использования. Просторная кабина отвечает всем требованиям безопасности труда.Машинное отделение СБШ-250 включает в себя компрессорную установку, маслостанцию с двумя насосами, приводы вращателя и хода, и т.д. Основной диаметр скважины, которую может сделать СБШ-250, равняется 250мм. В глубину шарошечное долото может уходить до 32 метров.



Техническая характеристика бурового станка СБШ-250

Исполнение, мм

-37

 -37-01

-37-02

-37-03

Диаметр скважины, мм

250

250

250

250

Длина штанги м

8,2

8,2

8,2

8,2

Количество штанг

6(2сепаратора)

6(2сепаратора)

Глубина бурения, м



32

32

47

47

Способ пылеподавления

мокрое

мокрое

мокрое

мокрое

Напряжение питания, В

380

380

380

380

Суммарная уст. мощность, кВт

460

430

460

490

Мощность двигателя вращателя, кВт

90 пост. ток

90 пост. ток

90 пост. ток

90 перем. ток с частотн. регулир.

Скорость спуска/подъема бур. снаряда, м/мин.



15/15

5/8

15/15

15/15

Скорость подачи бурового става на забой, м/мин.

0…3

0…3

0…3

0…3

Производительность компрессора, м3/мин.

32

32

32

32

Частота вращ. бур. става об/мин

0…120

0…120

0…120

0…120

Мощность двиг. привода хода, кВт

2х35 пост.ток регул.скорость

2х22 перем.ток нерегул.скор.

2х35 пост.ток регул.скорость

2х45 перем.ток регул.скор. (частотное регул.)

Скорость передвижения, км/ч

0-1,3

0,77

0-1,3

0-1,8

Мах преодолеваемый угол, град.

12

12

12

12

Масса, кг

80000

80000

80000

80000





Запасные части к буровой установке СБШ-250

Наименование

№ чертежа

Фильтр

086-02.

57.0170

Обогреватель

086-07.00.0470

Установка кабины (36 исполнение станка)

091-00.00.0100

Установка кабины (38 исполнение станка)

091-00.00.0100-01

Установка кабины (37 исполнение станка)

091-00.00.0100-02

Отделение машинное

091-02.00.0000-36

Отделение машинное

091-02.00.0000-37

Установка домкратов

091-02.00.0160

Тяга

091-02.09.0131

Блок дверной

091-02. 14.0145

Клапан гидроуправляемый встроенный

091-02.52.0104

Крышка

091-02.52.0105

Фильтр гидравлический 25

091-02.65.0900

Маслостанция

091-02.69.0000-02

Установка фильтра

091-02.69.0100

Установка насосная

091-02.69.0500

Установка фильтра

091-02.74.0000

Установка насосная

091-02.76.0200

Маслостанция

091-02. 78.0000

Трубопровод

091-02.78.0102

Гидроблок

091-02.78.0103

Труба

091-02.78.0105

Труба

091-02.78.0106

Патрубок

091-02.78.0201

Установка насосная

091-02.78.0300

Гидроцилиндр управления

091-02.78.0350

Гидропанель

091-02.78.0470

Клапанный распределитель

091-02.78.0700

Труба

091-02. 78.0704

Проставка

091-02.78.0705

Трубопровод

091-02.78.0706

Трубопровод

091-02.78.0709

Установка насосная

091-02.78.0800

Цилиндр заваливания мачты

091-06.00.0000 (091-06.00.0000-01)

Кабина

091-12.00.0300

Кабина

091-12.00.0300-01

Кабина

091-12.00.0300-02

Установка кондиционера

091-12.00.0310

Установка лестницы на кабину

091-12. 00.0330

Ограждение крыши кабины

091-12.00.0340

Облицовка кабины

091-12.02.0300

Облицовка кабины

091-12.02.0300-01

Обогрев стекол

091-12.02.0320

Блок дверной

091-12.02.0335

Дверь

091-12.02.0337

Блочная обойма

091-55.42.0000

Блочная обойма

091-55.42.0000-01

Устройство пылеотбойное

091-55.72. 0000

Опора блоков правая

091-56.16.0000

Механизм подачи

091-56.30.0000

Цилиндр подачи

091-56.30.0100

Цилиндр подачи

091-56.30.0100-01

Опора блоков левая

091-56.31.0000

Промежуточные блоки левые

091-56.43.0000

Установка отдува буровой мелочи

091-57.37.0000

Устройство для разбора бурового става

091-57.66.0000

Мачта

091-59. 00.0000-05

Крышка люка

091-59.00.0116

Редуктор

091-59.05.0100-01

Головка бурового снаряда

091-59.06.0000

Узел опорный

091-59.06.0200

Муфта

091-59.06.0400

Каретка натяжения гирлянды

091-59.07.0000

Блок гирлянды

091-59.07.0100

Каретка

091-59.07.0300

Редуктор

091-59.11.0100

Штанга тяжелая

091-59. 12.0000

Балка верхняя

091-59.14.0000-02

Блок нижний

091-59.14.0200

Блок верхний

091-59.14.0300

Установка конечных выключателей

091-59.26.0000 Э

Штанга

091-59.71.0000

Промежуточные блоки правые

091-60.42.0000

Защелка сепаратора

093-56.02.0000

Сепаратор

093-56.03.0000-03

Талреп

093-56.03.0120

Фиксатор сепаратора

093-56. 06.0000

Люнет

093-56.77.0000-02

Механизм поддержания кондукторной втулки

093-56.81.0000

Установка преобразователя избыточного давления

101-02.60.0500

Ход (замена на ход 196-03.00.0000)

187-00.00.0000

Ход

188-00.00.0000

Ход

191-01.00.0000

Тележка гусеничная

191-01.01.0000 (-01)

Ход

196-01.00.0000

Тележка гусеничная

196-01. 01.0000 (-01)

Ход

196-03.00.0000

Ход

196-03.00.0000-01

Ход

196-03.00.0000-03

Ход

196-03.00.00000-02

Тележка гусеничная

196-03.01.0000-00 (-01)

Тележка гусеничная

196-03.01.0000-02;(-03)

Тележка гусеничная

196-03.01.0000-04 (-05)

Тележка гусеничная

196-03.01.0000-06 (-07)

Гидроцилиндр I-100-50-630

33. 043.004.000-17

Гидроцилиндр I-50-25-40

33.043.030.000

Гидроцилиндр I-63-32-40

33.043.031.000

Гидроцилиндр I-63-32-100

33.043.031.000-04

Гидроцилиндр I-63-32-160

33.043.031.000-06

Гидроцилиндр I-63-32-320

33.043.031.000-11

Гидроцилиндр I-63-32-630

33.043.031.000-17

Гидроцилиндр I-100-50-360

33.043.033.000-12

Гидроцилиндр I-125-63-280

33.043.034.000-10

Блоки нижние правые

41. 55.38.000А

Блоки нижние левые

41.55.39.000А

Муфта стяжная

61.55.30.011А

Ход (замена на ход 196-03.00.0000)

79.00.00.0000

Стопор

86.55.08.018

Клапан обратный

ЧУ8.02.1870





Наш адресРоссия,
624130 СВЕРДЛОВСКАЯ ОБЛАСТЬ  Г НОВОУРАЛЬСК  ПР АВТОТРАНСПОРТНИКОВ 8 ОФИС 103.
[email protected]

Тел./факс: приемная
+7 (343) 271 88 98
Отдел маркетинга
+7 (343) 361 91 18
+7 (343) 228 38 99



















Моделирование и исследование прочностных свойств горных пород путем измерения характеристик при бурении взрывных скважин

(1)

Simulation and study of strength properties of

rocks by measuring characteristics during the

blast holes drilling

Andrey Regotunov 1* and Rudolf Sukhov 1

1 Ф ФГБУ Институт горного дела Уральского отделения Российской Федерации

Академия Наук, г. Екатеринбург, Россия.

Аннотация. В статье представлены результаты разработки метод получения информации о прочностных характеристиках массив в процессе бурения взрывных скважин. Этот метод разработана для открытых горных работ и служит для увеличения эффективность массовых взрывов. показан порядок действий и описано оборудование для получения необходимого измеренные характеристики для последующего моделирования распределение пород в объеме локального блока массива. В статье представлен подход к моделированию трехмерная модель распространения породы от сложности бурение в объеме локального блока, подверженного взрывоопасным разрушение. Результаты апробации оборудования и процедура имитационного моделирования на крупном горнодобывающем предприятии ОАО «Ураласбест» при бурении взрывных скважин катковым буровым станком представлены. В результате апробации оборудования значения средней потребляемой мощности на бурение одного метр скважины были установлены станком, доля мощность, приходящаяся на вспомогательные операции, и средняя энергоемкость разрушения (по мощности вращателя, без с учетом стоимости компрессора для продувки скважины). По результатам испытаний была разработана цифровая модель, которая позволил улучшить качество исследований по силовым свойства пород экспериментального локального блока, подготовленного для взрывное разрушение. Ключевые слова: Прочностные характеристики, модели, . горные породы, свойства, бурение, взрывные скважины, оборудование.

1 Введение

(2)

Буровзрывные работы во многом зависят от соответствия прочностных свойств пород к техническим характеристикам бурового оборудования и взрывчатых веществ. Существующий методами получения информации о прочности разрабатываемых горных пород являются оперативная доразведка месторождений полезных ископаемых, метод определения свойства пород массива по показателю буримости пород имеют определенные уверенность, которая должна увеличиваться по мере разработки месторождения полезных ископаемых.

Институт горного дела Уральского отделения Российской академии наук проведение исследований по улучшению модельных и прочностных свойств горных пород в процесс роликового бурения взрывных скважин в карьерах. Способ получения информации о свойства горного массива впервые предложил советский ученый И.А. Тангаев [1] в 70-х годов ХХ века. Дальнейшие исследования в этом направлении были развиты русским [2-6] и зарубежных ученых [7-11].

2 Последовательность действий для получения необходимых данных для

целей моделирования

Согласно исследованиям [3], индекс трудности бурения основан на индексе породы буримость, по данным В.В. Ржевского, можно использовать как критерий оценки горных пород по сила.

Для определения индекса сложности бурения Институт горного дела Урала Отделение РАН, совместно с АО «НПО» Автоматики, разработали специальный комплект оборудования. Оборудование представляет собой систему датчиков, подключенных к контроллеру, который обеспечивает беспроводную передачу данных на внешний сервер (рис. 1).

Рис. 1. Оборудование, установленное в кабине буровой установки СБШ-250МНА-32: 1- контроллер.

Последовательность действий, выполняемых для получения необходимой информации для последующее моделирование распределения горных пород по сложности бурения в объеме локального блока выглядит следующим образом.

(3)

буровзрывные работы во многом зависят от соответствия прочностных свойств пород к техническим характеристикам бурового оборудования и взрывчатых веществ. Существующий методами получения информации о прочности разрабатываемых горных пород являются оперативная доразведка месторождений полезных ископаемых, метод определения свойства пород массива по показателю буримости пород имеют определенные уверенность, которая должна увеличиваться по мере разработки месторождения полезных ископаемых.

Институт горного дела Уральского отделения Российской академии наук проведение исследований по улучшению модельных и прочностных свойств горных пород в процесс роликового бурения взрывных скважин в карьерах. Способ получения информации о свойства горного массива впервые предложил советский ученый И.А. Тангаев [1] в 70-х годов ХХ века. Дальнейшие исследования в этом направлении были развиты русским [2-6] и зарубежных ученых [7-11].

2 Последовательность действий для получения необходимых данных для

целей моделирования

Согласно исследованиям [3], индекс трудности бурения основан на индексе породы буримость, по данным В. В. Ржевского, можно использовать как критерий оценки горных пород по сила.

Для определения индекса сложности бурения Институт горного дела Урала Отделение РАН, совместно с АО «НПО» Автоматики, разработали специальный комплект оборудования. Оборудование представляет собой систему датчиков, подключенных к контроллеру, который обеспечивает беспроводную передачу данных на внешний сервер (рис. 1).

Рис. 1. Оборудование, установленное в кабине буровой установки СБШ-250МНА-32: 1- контроллер.

Последовательность действий, выполняемых для получения необходимой информации для последующее моделирование распределения горных пород по сложности бурения в объеме локального блока выглядит следующим образом.

Выбор рациональной технологии бурения и инструмента. Далее катковая буровая установка бурит взрывные скважины по проекту для буровзрывных работ (рис. 2). В В процессе бурения взрывных скважин долото проходит породы различной прочности. В то же время система датчиков измеряет электрические параметры двигателей буровой установки, и фиксирует время и глубину бурения каждой скважины.

Рис. 2. Буровая установка с установленным оборудованием производит бурение скважин в локальном блоке горный массив: 1 – буровая установка СБШ-250МНА-32; 2 – взрывные скважины; 3 – локальный блок скального массива.

Полученная информация о параметрах процесса бурения взрывных скважин переданы по беспроводной связи на сервер ЦОД предприятия в рассчитать сложность бурения для каждой скважины. Результаты расчета передаются в базы данных системы и в дальнейшем используются как основа для построения цифровой трехмерная модель расположения горных пород и руд разной прочности в пределах границы локального блока массива.

3 Моделирование прочностных свойств горных пород по результатам бурения

На основании информации, полученной от датчиков, индекс трудности бурения, который объективно отражает прочностные свойства массива, рассчитывается. Таким образом, мы получаем массив данных, пространственно распределенных по каждой скважине в локальном блоке. Для построения объемного модели распространения горных пород от трудности бурения необходимо определить значения показателя, отражающего прочностные свойства горных пород не только в каждой скважине, но и также в точках, расположенных между колодцами. Для решения задачи кригинг геостатистический метод [12], реализованный в программной среде R, является наилучшим.

(4)

Рис. 3. Трехмерная модель распределения пород локального блока в разрезе индекс сложности сверления Pd.

Для визуализации особенностей распространения горных пород по сложности показатель бурения Pd в глубину массива, подготовленного к взрывному разрушению, а

(5)

Рис. 3. Трехмерная модель распределения пород локального блока в разрезе индекс сложности сверления Pd.

Для визуализации особенностей распространения горных пород по сложности показатель бурения Pd в глубину массива, подготовленного к взрывному разрушению, а

количество сечений через 0,35 м выполняются в трехмерной модели. Один этих участков модели в сторону изменения ширины блока показано на рис. 4.

4 Результаты и обсуждение

Апробация оборудования и методики моделирования проведена на карьерах Крупное горнорудное предприятие ОАО «Ураласбест» при бурении взрывных скважин на пробу блок с шарошечной буровой установкой СБШ-250МНА-32.

В процессе замеров параметров бурения на карьерах ОАО «Ураласбестом» получено большое количество наблюдений в породах различных петрографических состав представлен хризотиловыми серпентинитами, аморфными и рассланцованными серпами, габбро и диориты.

Обработка данных в специальном программном обеспечении позволила данные, полученные от машины, перевести в значения индекса трудности бурения Pd. Далее с помощью кригинга

созданы цифровые модели.

В результате распределения пород в опытном блоке массива, подготовленном для моделирование разрушения взрывом, было установлено, что есть участок очень сложной породы с высокой прочностью (рис. 5).

Рис. 5. Трехмерная модель направления по сложности бурения индекс P d: 1- участок очень

сложные горные породы с высокой прочностью.

(6)

Рис. 6. Экспериментальная площадка после взрыва: 1 – необработанный участок диорита; 2- разрушенный участок местного массив

В целом исследования показали, что в массивах горных пород, представленных однотипными рок, индекс сложности бурения широко варьировался. Основные факторы, определяющие широкий Диапазон изменения показателя – неоднородность, прерывистость горного массива и влияние зон техногенного нарушения. В результате анализа результатов опытного бурения в карьерах ОАО «Ураласбест» также установлено, что Буровая установка СБС-250МНА-32 для бурения одного метра скважины длиной 18 метров потребляет в среднем 134 кВтч электроэнергии. Вспомогательные операции потребляют около 20 кВтч из этого количество. При этом энергоемкость бурения взрывных скважин (по мощность ротора без учета потребляемой мощности компрессора за продувка скважины для отвода продуктов разрушения) составляет в среднем 1,4 кВтч/м.

5 Выводы

1. Методика исследования прочностных свойств локальных массивов горных пород в процессе улучшено бурение взрывных скважин, основанное на измерении параметров двигателя буровая установка. Для реализации методики был создан специальный комплект оборудования.

2. Апробация устройства на катковой буровой установке проводилась на карьерах г. крупное горнодобывающее предприятие ОАО “Ураласбест”. По результатам испытаний цифровая модель имеет разработан, что позволяет ускорить процесс и повысить качество исследования прочностных свойств горных пород локального блока, подготовленных для взрыва разрушение.

Исследования, проводимые в рамках государственного задания 007-00293-18-00, по теме № 0405-2018-0015, № 0405-2018-0001, проект № 18-5-5-10, плюс привлечение доп. договорные средства.

Литература

(7)

Рис. 6. Экспериментальная площадка после взрыва: 1 – необработанный участок диорита; 2- разрушенный участок местного массив

В целом исследования показали, что в массивах горных пород, представленных однотипными рок, индекс сложности бурения широко варьировался. Основные факторы, определяющие широкий Диапазон изменения показателя – неоднородность, прерывистость горного массива и влияние зон техногенного нарушения. В результате анализа результатов опытного бурения в карьерах ОАО «Ураласбест» также установлено, что Буровая установка СБС-250МНА-32 для бурения одного метра скважины длиной 18 метров потребляет в среднем 134 кВтч электроэнергии. Вспомогательные операции потребляют около 20 кВтч из этого количество. При этом энергоемкость бурения взрывных скважин (по мощность ротора без учета потребляемой мощности компрессора за продувка скважины для отвода продуктов разрушения) составляет в среднем 1,4 кВтч/м.

5 Выводы

1. Методика исследования прочностных свойств локальных массивов горных пород в процессе улучшено бурение взрывных скважин, основанное на измерении параметров двигателя буровая установка. Для реализации методики был создан специальный комплект оборудования.

2. Апробация устройства на катковой буровой установке проводилась на карьерах г. крупное горнодобывающее предприятие ОАО “Ураласбест”. По результатам испытаний цифровая модель имеет разработан, что позволяет ускорить процесс и повысить качество исследования прочностных свойств горных пород локального блока, подготовленных для взрыва разрушение.

Исследования, проводимые в рамках государственного задания 007-00293-18-00, по теме № 0405-2018-0015, № 0405-2018-0001, проект № 18-5-5-10, плюс привлечение доп. договорные средства.

Литература

1. И.А. Тангаев, Бурение и взрыв горных пород, 184 (1978).

4. С.Н. Жариков, Взрывные работы, 111-68, 155 (2014). 5. Р.И. Сухов, Горный журнал, 3, 26 (1991).

6. Р.И.Сухов, А.С. Реготунов, Вопросы недропользования. 4 (11), 121 (2016).

7. Туро К. Материалы Всемирного туннельного конгресса ’97, 1, 103 (1997). 8. Н. Билгин, С. Кахраман, 1а «Международный горный конгресс и выставка от

Турция-IMCET, 177 (2003).

9.
