Технические характеристики этц 1609: Экскаватор траншейный цепной ЭТЦ-1609 — Экскаватор ЭТЦ-1609 — ООО «Грунторез»
Экскаватор траншейный цепной ЭТЦ-1609 Строй Маш Техника

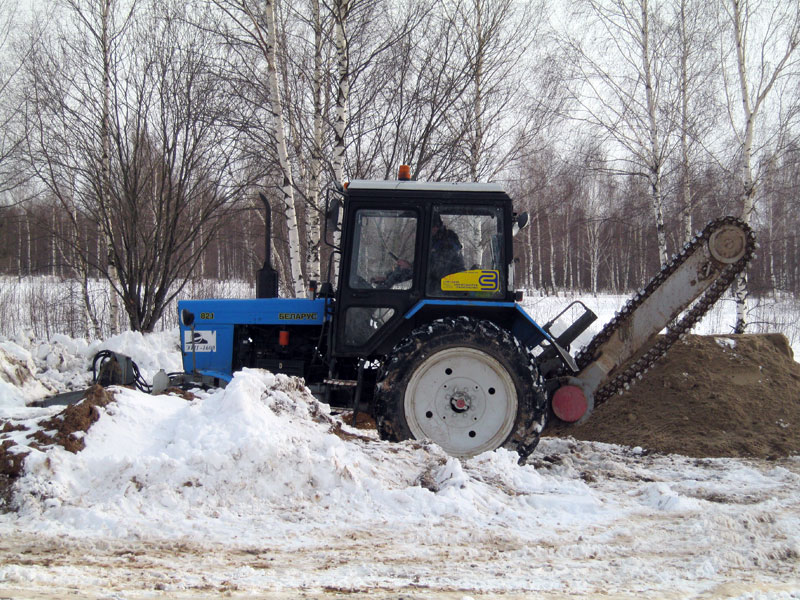

ЭТЦ-1609
ЭТЦ-1609 предназначен для рытья траншей под кабельные линии связи, электропередач и трубопроводы, различного назначения. В грунтах I-III категории и сезонномерзлых грунтах.

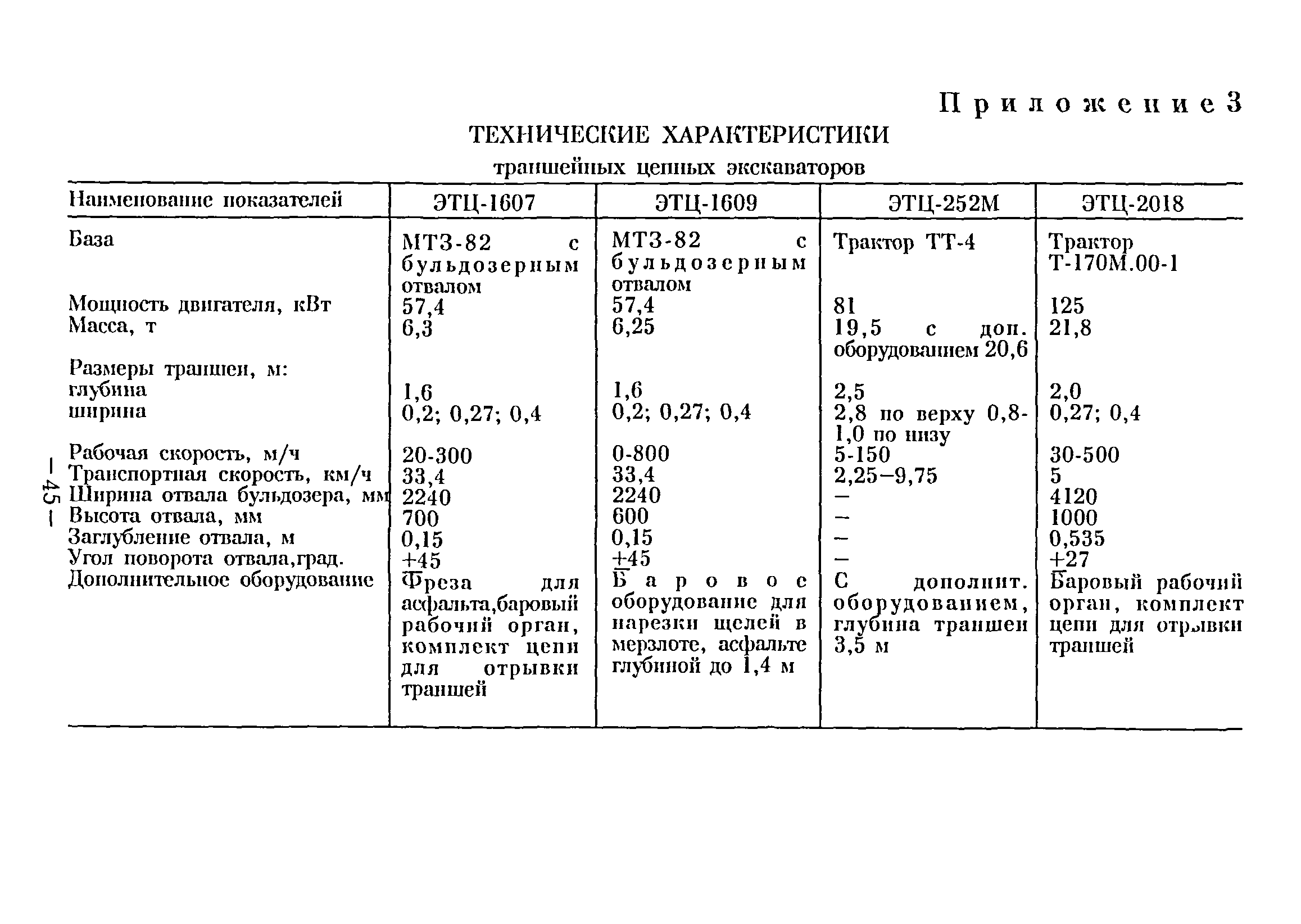

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
|
Размеры траншей, м: | |
глубина (наибольшая) | 1,6 |
ширина в талых грунтах | 0,2; 0,25; 0,27; 0,4 |
ширина в грунтах сезонного промерзания | 0,27; 0,4 0,2; 0,25 |
Диапазон бесступенчатого регулирования | |
0-800 | |
Тип привода передвижения | гидромеханический |
Параметры бульдозерного оборудования, мм: | |
ширина отвала | 2240 |
высота отвала | 625 |
угол поворота отвала, град | 45 |
Базовый трактор | МТЗ-82 «Беларус» |
Мощность двигателя кВт (л. |
57,4 (78) |
Габаритные размеры в транспортном положении, мм: | |
длина | 6690 |
ширина | 2240 |
высота | 3060 |
Масса экскаватора, т | 6,5 |

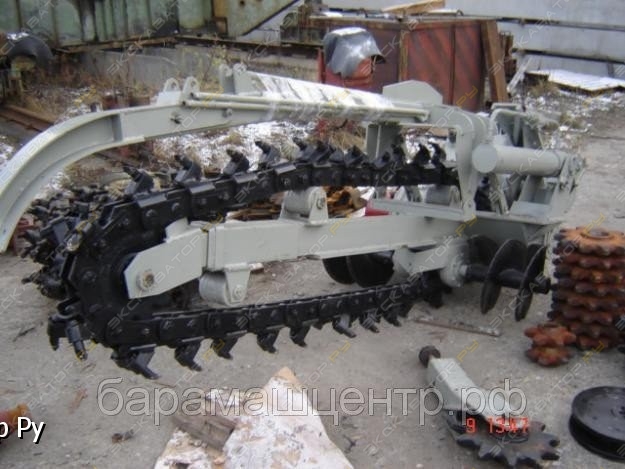

Цепной универсальный экскаватор ЭЦ 1800 (Бара со шнеками)
Цепной универсальный экскаватор ЭЦ 1800 (Бара со шнеками)
Цепной универсальный экскаватор ЭЦ-1800(зима) предназначенного для прокладки инженерных коммуникаций (газопроводов, нефтепроводов, водопроводов, канализации, линий связи и электропередач), а также для выполнения общестроительных работ, нарезки щелей в мерзлых грунтах. Глубиной копания 1. 8 метра и 2.0 метра , ширина 140, 270, 400 мм. На экскаваторы устанавливаться шнековый узел для повышения эффективности работы экскаватора, рекомендуется для цепных экскаваторов глубиной отрывки траншеи более 1800 мм.
Оборудование агрегатируется ,помимо тракторов “Беларус” 82.1 и 92П, так же с тракторами “Беларус” моделей 510, 512, 520, 522, 570, 572, 592, 800, 820, 892.2, 920, 920+, 920.4, 921.3, 923.3, 952, 952.4, 1021, 1025, 1021.3, 1025.3.
Цепной универсальный экскаватор ЭЦ-1800(зима) комплектуется гидравлическим ГХУ (скоростной диапазон 0-0,85 км/ч.), который не требует вмешательства в КПП базового трактора, тем самым значительно сокращает время монтажа навесного оборудования.
Конструкция Навесной Баровой установки позволяет производить быструю смену режущих цепей и рабочих органов для получения траншей различной ширины и возможности использования в грунтах I-IV категории.
Технические характеристики:
Наименование | Показатель |
Тип рабочего органа | цепной баровый (зимний) |
Тип цепи | Урал-33/ модифицированная цепь Урал-33 |
Категория разрабатываемого грунта | I-IV |
Глубина копания траншеи, мм | 1800/2000 |
Ширина копания траншеи, мм | 140/270/400 |
Привод рабочего органа | от ВОМ трактора |
Тип привода | механический |
Расположение рабочего органа | Центральное |
В транспортном положении, мм, не более: |
|
Длина | 6650 |
Ширина | 2230 |
Высота | 3150 |
Масса эксплуатационная, кг, не более | 5470 |
Максимальная транспортная скорость, км/ч, не более | 20 |
Рабочая скорость, км/ч, не более | 0,44 |
Цепь баровая “Урал-33”:
Цепь баровая “УРАЛ-33”, шаг 76 мм, предназначена для разработки мерзлых грунтов, снятия асфальтной поверхности дорог (в грунтах до IV категории и абразивностью почвы до 10мг). На данную цепь устанавливается резец РП-3 с твердосплавной пластиной ВК8В.
Устанавливается на грунторез 2086.31.00.000, АТ 00.00.000, ЭТЦ-1609 БД, ЭЦУ-150, БГМ-1, БГМ-2У, ТКЦ-165, ЭТЦ-16. Изготовлена из стали 40Х.
Длина цепи под заказ: L = 2,8м либо L = 2,2м. Ширина траншеи 140 мм.
Модифицированная цепь “Урал-33”
Цепь подходит для резки траншей в плотных и мерзлых грунтах I и II категории. Устанавливается вместо базовой без каких-либо переделок в течении получаса.
Преимущества экскаватора цепного ЭЦ-1800;
Гидропривод стрелы не связан с мостом трактора. В процессе работы чулки трактора не нагружаются и не разрушаются |
Летний рабочий орган укомплектован четырмя поддерживающими роликами, а по заказу комплектуется поддерживающими звездочками |
В натяжителе стрелы реализована защита от попадания камней между цепью и звездочкой ведомой |
Шнековый узел укомплектован роликовыми подшипниками для осевых и радиальных нагрузок |
В землеройных цепях возможна замена изношенных звеньев (резьбовые соединения без опрессовки) |
В приводе редуктора устанавливается фрикционная муфта, не требующая дополнительного обслуживания после перегрузок |
Винт натяжителя цепи имеет мощную трапециедальную станочную резьбу |
Редуктор двухскоростной, реверсивный |
Оборудование универсальное с возможностью смены рабочего органа (четыре типа) |
Возможна установка барового рабочего органа со шнеками |
ЭТЦ 1609 и его применение.

Баровые машина представляют собой специализированные технические устройства, которые, как правило, размещаются на базе тракторов и других самоходных устройств. Модель трактора и другой техники, которая служит в качестве базовой части баровых машин, зависит от выбора производителя.
На базовую часть трактора или другой самоходной установки прикрепляется рабочий орган баровой машины, в результате чего трактор приобретает функции траншейного агрегата, экскаватора траншейного цепного, типа этц 1609 или этц 2086. На рабочем органе размещается цепь режущая, которая применяется для нарезки щелей в твердых и мерзлых грунтах, в асфальте. Все цепи могут комплектоваться специальными резцами с целью увеличения ширины реза.
Цепь режущая и ее характеристики
Цепь режущая, устанавливаемая на баровые машины, может быть предназначена для мерзлых грунтов и снятия асфальтовой поверхности дороги с применением резцов РП-3. Кроме того, она предназначается для разработки летних и мерзлых грунтов с резцами РД16Т и РД16.22. Все эти типы резцов оснащены твердосплавными пластинками ВК8.
Цепи устанавливаются на рабочий орган, который представлен в виде направляющей металлической рамы баровой. Цепь режущая в рабочем органе баровой машины состоит из семидесяти шести звеньев. По принципу действия рабочий орган баровой машины движется одновременно с перемещением непосредственно самой машины (трактора). Перемещение рабочего органа происходит вдоль вертикальной плоскости. В результате такого взаимодействия баровой машины и самого рабочего органа происходит процесс разрушения грунта, который выносится на поверхность режущей цепью баровой машины.
Экскаваторы траншейные цепные этц 1609
Экскаватор траншейный цепной представляет собой самоходную машину непрерывного действия. При ее поступательном перемещении происходит вырезка траншеи, которая будет иметь определенную глубину ширину в зависимости от рабочего органа, установленного на базу трактора или другой самоходной машины.
Производительность экскаватора траншейного цепного в два-два с половиной раза выше, чем производительность одноковшовых механизмов. Важно, что траншея после прохода экскаватора траншейного цепного получается более качественной, а также энергозатраты при работе экскаватора меньше, чем энегозатраты одноковшовых механизмов.
ЭТЦ 1609 базируется на моделях тракторов МТЗ-82.
1. |
Экскаватор траншейный Экскаватор траншейный 2019 г., 100 км, 100 ч. 24.12.2019 |
ООО “КДА-Сервис”
г. ![]() |
50 РУБ/час | |
2. |
Экскаватор траншейный Экскаватор траншейный 2019 г., 100 км, 100 ч. 24.12.2019 |
ООО “КДА-Сервис”
г. Краснодар |
50 РУБ/час | |
3. |
Экскаватор траншейный Экскаватор траншейный 09.11.2019 |
Сергей
г. ![]() |
100 РУБ/час | |
4. |
Бара траншеекопатель грунторез Экскаватор траншейный 2015 г. 20.05.2019 |
Gruntorez
г. Москва |
цена по запросу | |
5. |
Экскаватор траншейный Экскаватор траншейный 2015 г., 500 ч. 12.04.2019 |
Сергей
![]() |
50 РУБ/сутки | |
6. |
Траншеекопатель-Бара Kawabe Экскаватор траншейный 2011 г. 01.05.2018 |
ооо”Гелиос-Транс”
г. Санкт-Петербург |
цена по запросу | |
7. |
Грунторезная машина /бара
Экскаватор траншейный 1950 г. 27.03.2018 |
Спецтех
г. ![]() |
70 РУБ/час | |
8. |
ОАО «Минский тракторный завод» Экскаватор траншейный 1950 г. 27.03.2018 |
СпецАренда Самара
г. Самара |
||
9. |
Баровая машина Экскаватор траншейный 1950 г. 27.03.2018 |
ООО Спецтрансстрой-НН
г. ![]() |
цена по запросу | |
10. |
Грунторез Экскаватор траншейный 1950 г. 27.03.2018 |
ООО Спецтех Самара
г. Самара |
цена по запросу |
Услуги бары | Аренда спецтехники в Пензе
Оказываем услуги траншейного экскаватора ЭТЦ 1609 (БАРА) на базе МТЗ-82. Стоимость — договорная Количество единиц — 3Траншейный экскаватор ЭТЦ-1609 на базе колесного трактора МТЗ-82 предназначен для рытья траншей прямоугольного профиля глубиной до 1,6 м и шириной 0,2…0,4 м в однородных без каменистых включений грунтах I-III категорий под укладку кабелей различного назначения и трубопроводов малых диаметров. Наиболее эффективно экскаватор используется при выполнении рассредоточенных земляных работ небольшого объема на предварительно спланированных площадках.
Основные виды работ:
- Прокладка коммуникаций (линий связи, водопровода, газа)
- Услуги по прокладке кабеля
Технические характеристики:
Размер траншей, м: глубина (наибольшая) | 1,8 |
ширина, мм | 140; 210; 270 |
Диапазон бесступенчатого регулирования рабочих скоростей передвижения, м/ч | 0-800 |
Тип привода механизма передвижения | гидромеханический |
Параметры бульдозерного оборудования, мм: ширина отвала | 2090 |
высота отвала | 645 |
угол поворота отвала, град | +/- 45 |
Базовый трактор: модель | МТЗ-82 Беларусь |
макс.![]() |
57,4 (78) |
Габаритные размеры в транспортном положении, мм: | |
длина | 6690 |
ширина | 2290 |
высота | 3060 |
Масса экскаватора, т | 6,5 |
ФГУП “Дмитровский Экскаваторный Завод” – современное многопрофильное предприятие, основной сферой деятельности которого является производство экскаваторов, траншейных машин, различных типов фильтров. Также внедряються в производство новые виды техники: дорожные катки, навесные агрегаты различного функционального применения |
|
