Технические характеристики эо 33211: Характеристики Уралвагонзавод ЭО-33211А. Обзор колесного экскаватора ЭО-33211А

Содержание

Технические характеристики и модификации корейского экскаватора ЭО-33211

Колесный экскаватор ЭО 33211 предназначен для выполнения широкого спектра работ по рытью различных технологических котлованов и траншей. Также трактор используется на погрузочно-разгрузочных и ремонтно-восстановительных работах. Он обладает высокими эксплуатационными характеристиками, хорошей технической оснащенностью и оптимальной производительностью.

Блок: 1/5 | Кол-во символов: 362
Источник: https://promplace.ru/spectehnika-staty-i-obzory/ekskavator-eo-33211-1417.htm

Колесный экскаватор

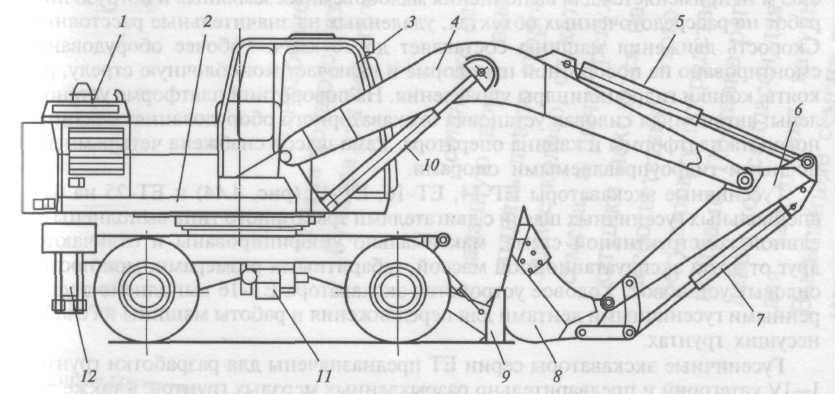

Общие технические данные экскаватора ЭО-33211

  • Эксплуатационная масса 18 т
  • Габаритные размеры в транспортном положении:
    • длина 9,55 м
    • ширина 2,5 м
    • высота 3,68 м
  • Ширина при работе на откидных опорах 3,7 м
  • Максимальное давление в гидросистеме 32 МПа (320 кгс/см²)
  • Наибольшее усилие копания 175 кН (17,5 тс)
  • Вместимость ковша 0,85 м³; 1,05 м³
  • Максимальная частота вращения платформы 12 об/мин.
  • Скорость передвижения экскаватора:
    • на 1-й передаче — 8 км/ч
    • на 2-й передаче — 25 км/ч
  • Допустимый при работе угол наклона: 0,09 рад (5°)
  • Преодолеваемый уклон твердого сухого пути: 0,35 рад (20°)

Основное рабочее оборудование

Обратная лопата

Обратная лопата предназначена для выполнения различных земляных работ при копании, в основном ниже уровня стоянки экскаватора, и состоит из моноблочной стрелы, рукояти, ковша, рычагов, тяги, гидроцилиндров, и трубопроводов.

  • Номинальная вместимость ковша 0,85 м³
  • Наибольшая глубина копания 5,8 м
  • Наибольшая высота выгрузки 6,5 м
  • Наибольший радиус копания на уровне стоянки 9,0 м
  • Наибольший радиус копания 9,2 м
  • Эксплуатационная масса экскаватора с рукоятью 2,25 м и ковшом номинальной вместимостью 0,85 м³ — 18000 кг

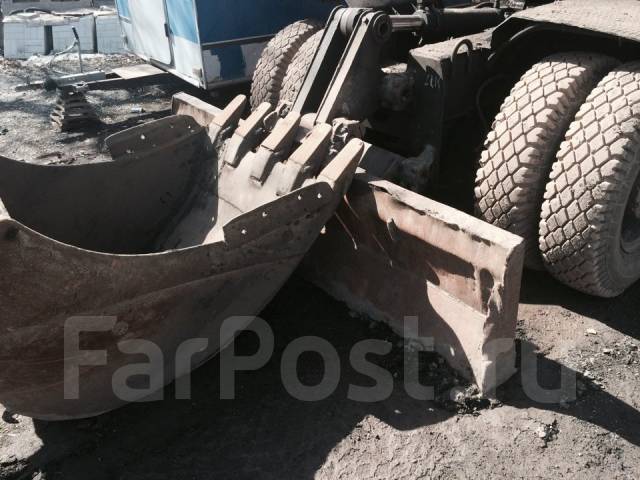

Бульдозер
  • Бульдозер состоит из отвала, рычагов и гидроцилиндра
  • Во время работы рычаги обеспечивают постоянный угол резания ножа бульдозера

Дополнительное рабочее оборудование ЭО-33211

Устройство для буксирования экскаватора
  • Буксирное устройство предназначено для буксировки экскаватора. Оно состоит из трех тяг.
Проблесковый фонарь
  • Проблесковый фонарь предназначен для подачи специальных световых сигналов при движении экскаватора и установлен на крыше кабины.
  • Включается фонарь выключателем на щитке управления.
Рыхлитель:
  • Предназначен для послойного рыхления мерзлого грунта и вскрытия дорожного покрытия.
  • Радиус обметания по коронке 800 мм
  • Масса рыхлителя 203 кг

Двигатель

  • Дизельный четырехтактный, шестицилиндровый V-образный ЯМЗ-236М2
  • Мощность (номинальная) двигателя, 110 кВт (150 л.с.)
  • Частота вращения выходного вала (при номинальной мощности) 1700 об/мин.

Гидросистема экскаватора ЭО-33211

Гидронасосы:
  • Аксиально-поршневой регулируемый, самовсасывающий с регулятором мощности 313.3.107.507.403 (2 шт.)
  • Аксиально-поршневой нерегулируемый 310.12.05 (1 шт.)
  • Аксиально-поршневой нерегулируемый 310.12.06 (1 шт. )

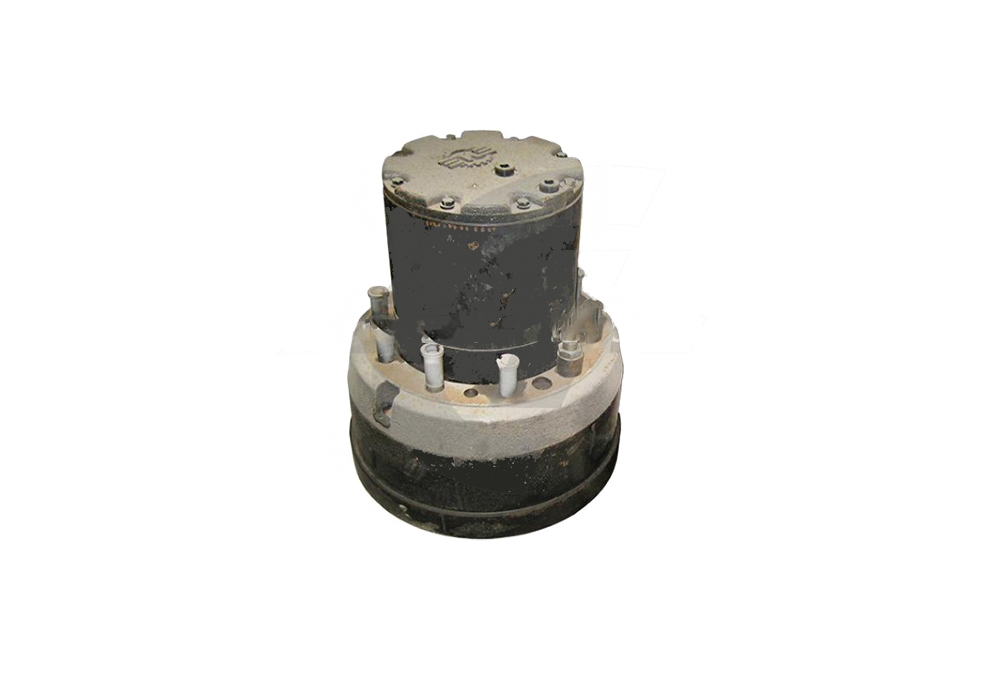

Гидромоторы:
  • Аксиально-поршневой нерегулируемый 310.3.112.00У1 (1 шт.)
  • Аксиально-поршневой регулируемый 303.3.112.241 (2 шт.)
Гидроцилиндры:
  • Количество и параметры (диаметр поршня, диаметр штока, L — длина хода):
    • стрелы: 2 (125/85 мм, L=1250 мм)
    • рукояти: 2 (145/100 мм, L=1460 мм)
    • ковша: 1 (125/85 мм, L=1100 мм)
    • выдвижных опор, бульдозера: 3 (125/80 мм, L=430 мм)
    • рулевого управления: 1 (80/40 мм, L=125 мм)

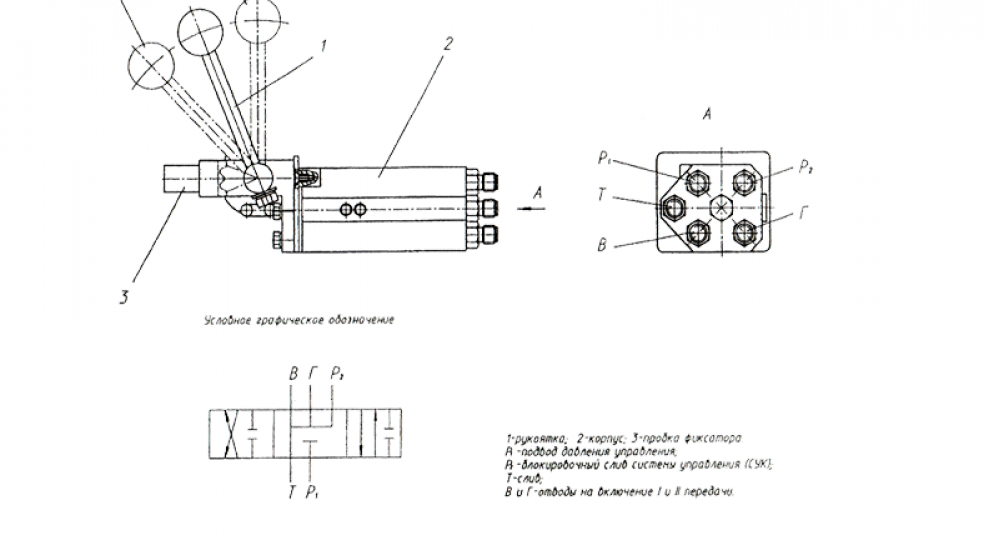

Гидроаппараты:
  • Тип гидроаппарата — золотниковый (2 шт.)
Очистка рабочей жидкости:
  • Фильтроэлемент встраиваемого магистрального фильтра — Реготмас 6.250.180-400.
  • Фильтроэлемент насоса закачки — Реготмас 661-1-05.

Электрическая система

  • Электрическая система — однопроводная
  • Напряжение 24 В
  • Аккумуляторная батарея 6 СТ-190 (2 шт.)
  • Генератор Г-273В1 (1 шт.)
  • Стартер 25 3708-01 (1 шт. )

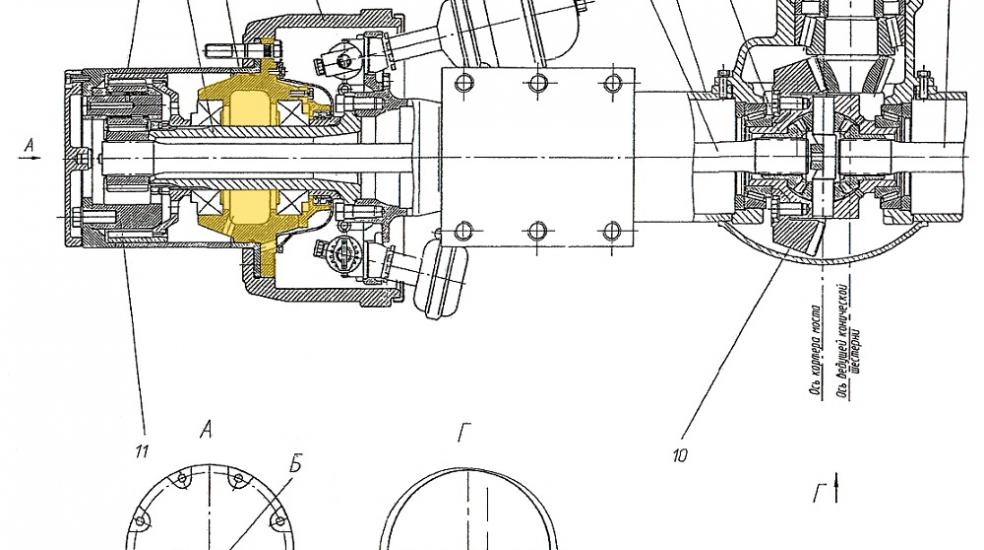

Ходовое устройство

Колесное, мостовое, с двумя ведущими мостами, передний мост — управляемый.

  • Колея 1,9 м
  • Клиренс 0,34 м
  • База 2,8 м
  • Колеса двухскатные, камерные
  • Шины камерные, радиальные 10,00R-20 (280R-508) — 8 шт.
  • Давление в шинах: 0,79…0,84 МПа (7,9…8,4 кгс/см²)

Главная страница: Экскаватор ЭО-33211

Блок: 5/5 | Кол-во символов: 1264
Источник: http://dortehnika.ru/catalog/machinery/excavators/opis/odnokov/eo33211.htm

Заключение

Экскаватор, выпускаемый Уралвагонзаводом, по праву занимает лидирующие позиции в сегменте спецтехники данного типа, так как он отличается простотой в уходе и обслуживании и превосходными техническими характеристиками. Благодаря тому, что линейка моделей включает сразу несколько модификаций, удается подобрать агрегат для решения конкретных задач.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Блок: 6/6 | Кол-во символов: 437
Источник: https://TraktoraMira.ru/stroitelnaya-tehnika/ekskavatory/tehnicheskie-harakteristiki-ekskavatora-eo-33211.html

Кол-во блоков: 12 | Общее кол-во символов: 12247
Количество использованных доноров: 4
Информация по каждому донору:
  1. http://xn—33211-vqf3j.xn--p1ai/%D0%AD%D0%BA%D1%81%D0%BA%D0%B0%D0%B2%D0%B0%D1%82%D0%BE%D1%80-%D0%AD%D0%9E-33211: использовано 1 блоков из 3, кол-во символов 3477 (28%)
  2. https://TraktoraMira.ru/stroitelnaya-tehnika/ekskavatory/tehnicheskie-harakteristiki-ekskavatora-eo-33211.html: использовано 2 блоков из 6, кол-во символов 1516 (12%)
  3. https://promplace. ru/spectehnika-staty-i-obzory/ekskavator-eo-33211-1417.htm: использовано 4 блоков из 5, кол-во символов 4323 (35%)
  4. http://dortehnika.ru/catalog/machinery/excavators/opis/odnokov/eo33211.htm: использовано 3 блоков из 5, кол-во символов 2931 (24%)

Блок: 2/3 | Кол-во символов: 3477
Источник: http://xn—33211-vqf3j.xn--p1ai/%D0%AD%D0%BA%D1%81%D0%BA%D0%B0%D0%B2%D0%B0%D1%82%D0%BE%D1%80-%D0%AD%D0%9E-33211

Особенности работы экскаватора

Изучая особенности, с которыми сталкивается работник при управлении экскаватором, следует прежде всего отметить, что органы для управления агрегатом размещены с учетом требований эргономики. Это позволяет выполнять все операции на которые рассчитан данный агрегат, не испытывая дискомфорта.

Важным элементом представляется система автоматизированного контроля, которая позволяет осуществлять мониторинг рабочих параметров изделия, при обнаружении отклонений или неисправностей вовремя прекратить работу.

Органы управления

Интерьер экскаватора включает в себя все необходимые элементы, используемые для управления агрегатом. К ним следует отнести руль и педали, рычаг ручного тормоза. Большинство из них расположены под передней панелью или на ней, однако некоторые элементы реализованы на кресле-пульте, в котором работает оператор.

Главным образом это элементы, отвечающие за манипуляции со стрелой, ковшом, опорами и бульдозером, что позволяет управлять данными узлами с максимальным удобством.

Экскаватор обладает маневренностью и простотой управления

Блок: 3/6 | Кол-во символов: 1079
Источник: https://TraktoraMira.ru/stroitelnaya-tehnika/ekskavatory/tehnicheskie-harakteristiki-ekskavatora-eo-33211.html

Сменное оборудование для экскаватора ЭО-33211 .

Зуб-рыхлитель экскаватора предназначен для рыхления твердых почв и покрытий.

Блок: 3/5 | Кол-во символов: 280
Источник: http://dortehnika.ru/catalog/machinery/excavators/opis/odnokov/eo33211.htm

Модификации

Каталог ЭО 33211 включает в себя 3 разновидности экскаваторов. Базовый трактор ЭО 33211 оборудован только ковшом и предназначается только для землеройных работ. Он не предназначен для установки дополнительных агрегатов. Используется в основном на стройках для рытья котлованов под фундамент или в хозяйстве для рытья колодцев. Ковш оснащен лопатой обратного типа объемом 0,85 кубических метра. Оборудование имеет глубину копания до 5,8 метров и радиус — до 9,2 метров. Также ковш может служить для погрузки земли на грузовик с целью ее транспортировки за пределы объекта строительства. Максимально допустимая погрузочная высота — 6,5 метров. Поворотный механизм кабины позволяет производить захват земли, ее перенос и выгрузку в кузов, не съезжая с одного места, что значительно ускоряет весь процесс.

Модификация ЭО 33211А по заказу клиента может быть дополнительно оборудована гидравлическим молотом либо рыхлителем. Гидромолот послужит для вскрытия твердых или мерзлых грунтов, а также для разрушения асфальтного и бетонного покрытий. В основном это оборудование используется коммунальными службами, когда необходимо устранить течь в водопроводе, а разрыть место протечки стандартным ковшом невозможно. Также гидравлический молот можно использовать для уплотнения рыхлых или неровных поверхностей с целью создания ровной площадки под застройку. Установка имеет массу 950 килограмм, ударную энергию 4000 Джоулей, рабочую частоту 270 ударов в минуту и рабочее давление 16 мегапаскаль. Рыхлитель используется, когда необходимо разрыхлить верхние слои мерзлых или каменистых грунтов. Используется на строительстве дорог и различных зданий для предварительной расчистки места застройки. Рыхлитель имеет массу 210 килограмм и максимально допустимое усилие до 250 килоньютонов.

ЭО 33211АК служит для проведения восстановительно-ремонтных работ. Он оснащается насосным и сварочным оборудованием, которое позволяет проводить различные ремонтные процедуры без привлечения дополнительной техники.

Насос служит для откачки грунтовых вод из вырытых котлованов, чтобы они не мешали специалистам при работе. А сварочное оборудование позволяет устранять бреши в трубопроводах и соединять различные металлические конструкции. Насосная установка позволяет откачивать 100 кубических метров воды за 1 час. Сварочное оборудование использует постоянный ток с силой 250 Ампер и рабочим напряжением 30 Вольт. Отзывы об ЭО 33211 и его эксплуатационных параметрах можно прочитать на тематических сайтах в сети Интернет.

Блок: 2/5 | Кол-во символов: 2545
Источник: https://promplace.ru/spectehnika-staty-i-obzory/ekskavator-eo-33211-1417.htm

Техническая характеристика зуба-рыхлителя экскаватора ЭО-33211:

Радиус рыхления на уровне стоянки, мм 9000
Режущее усилие на кромке зуба, кгс 3500

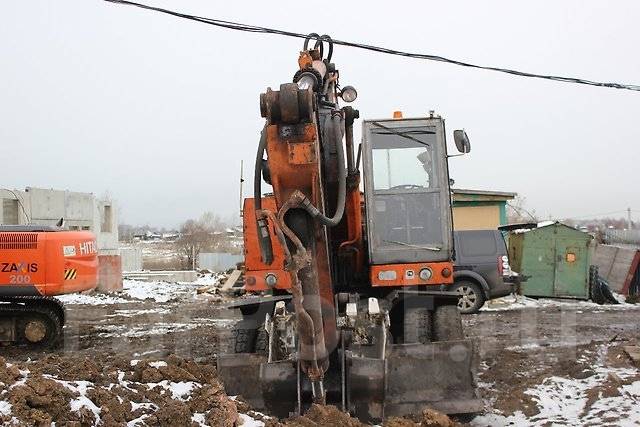

Гидромолот МГ-300-01 экскаватора предназначен для рыхления мерзлого грунта, дробления негабаритов твердых и горных пород, взламывания дорожных покрытий, бетонных сооружений, трамбования рыхлого грунта.
Гидромолот имеет несколько видов сменного инструмента:
1) клин – для рыхления мёрзлого грунта, взламывания дорожных покрытий, бетонных сооружений;
2) пика, зубило – для дробления негабаритов твёрдых и горных пород;
3) трамбовка – для трамбования рыхлого грунта.

Блок: 4/5 | Кол-во символов: 1387
Источник: http://dortehnika.ru/catalog/machinery/excavators/opis/odnokov/eo33211.htm

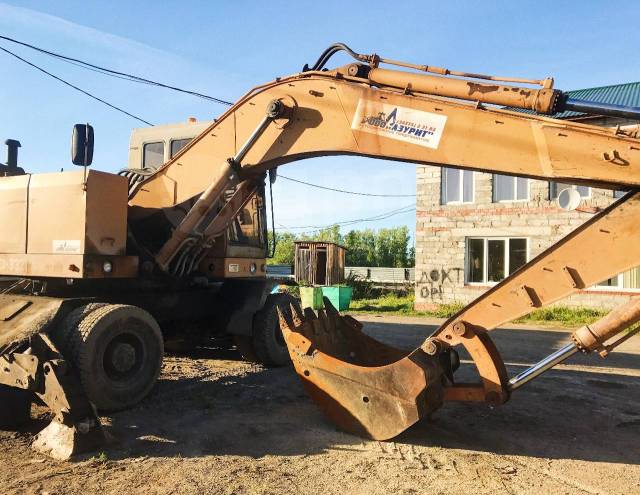

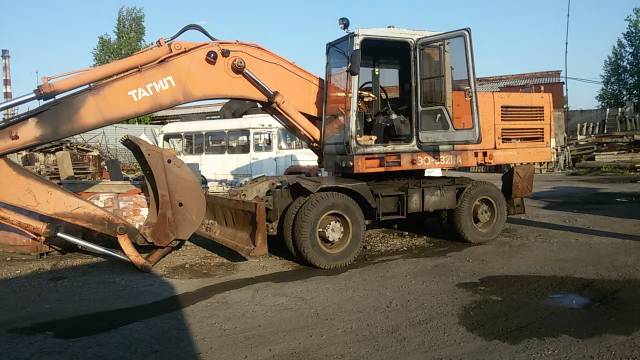

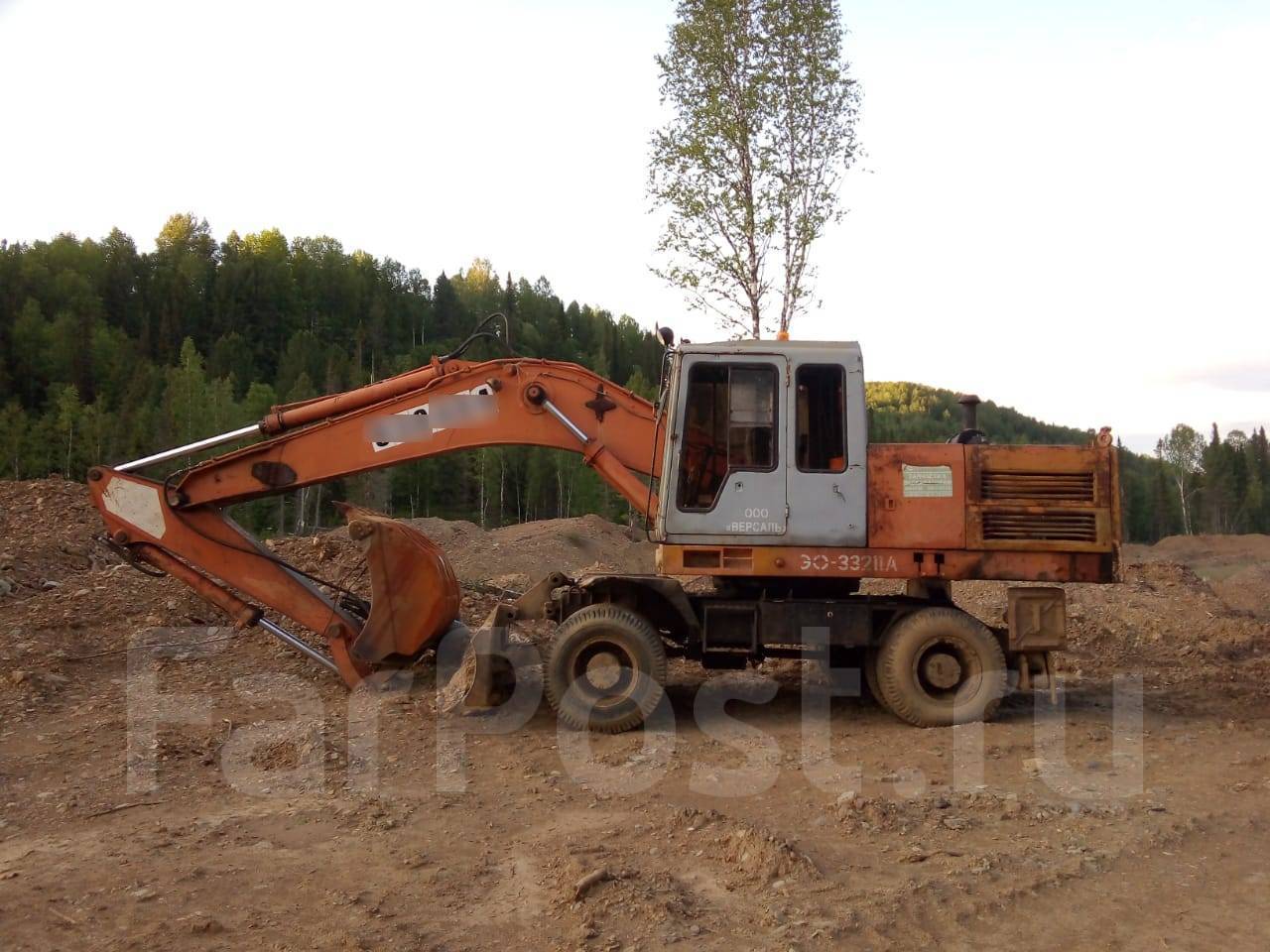

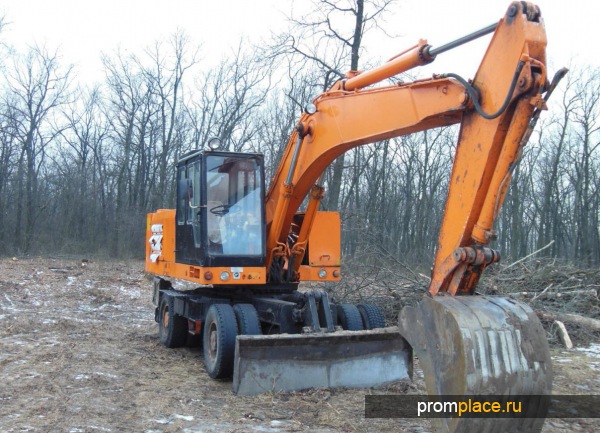

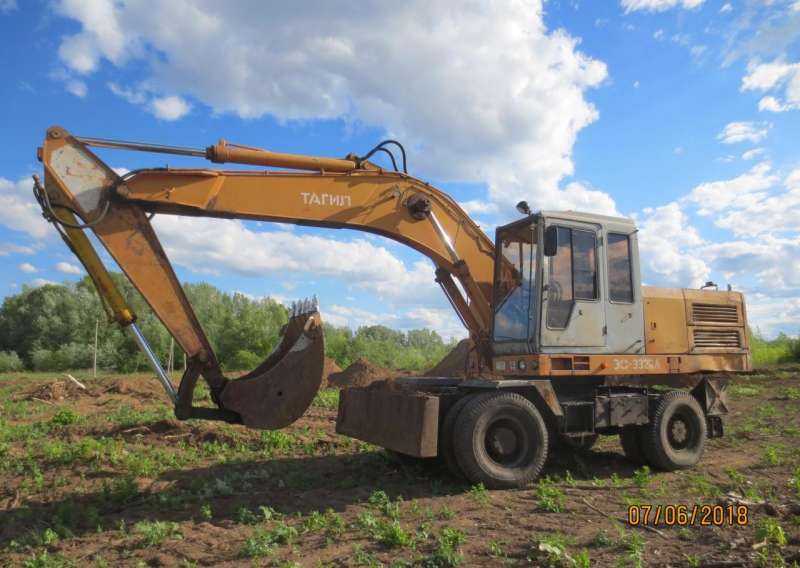

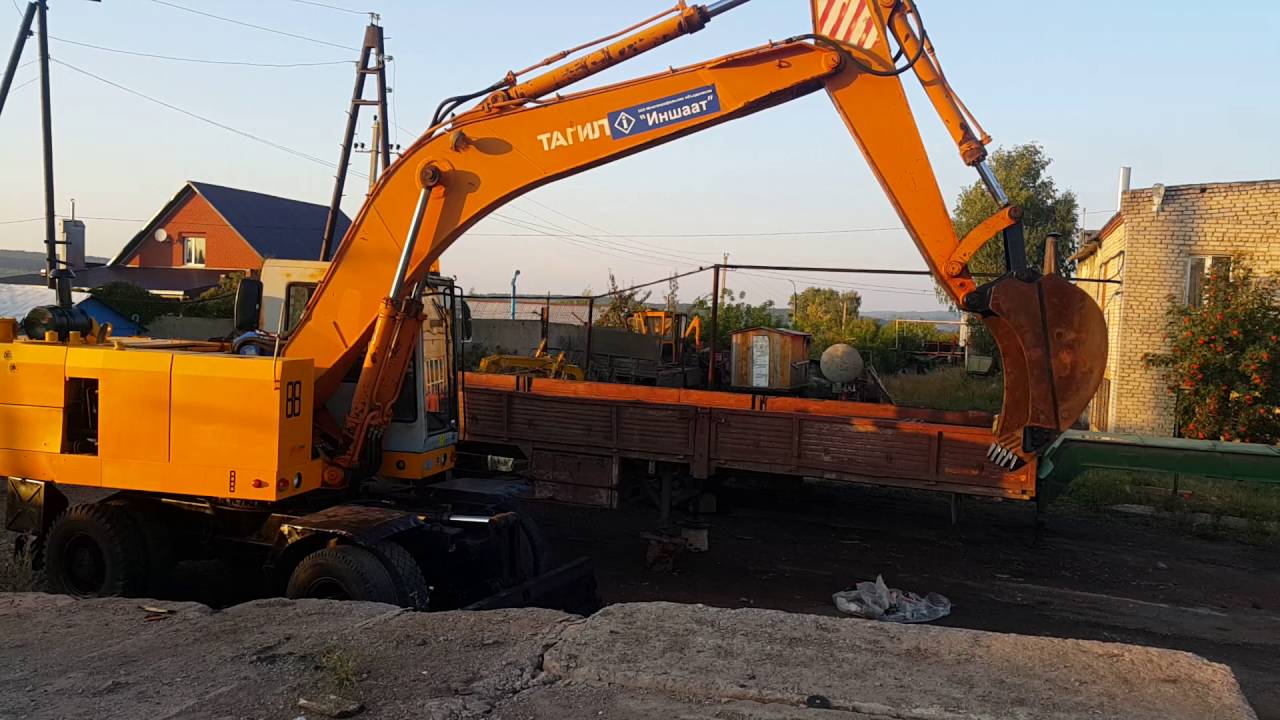

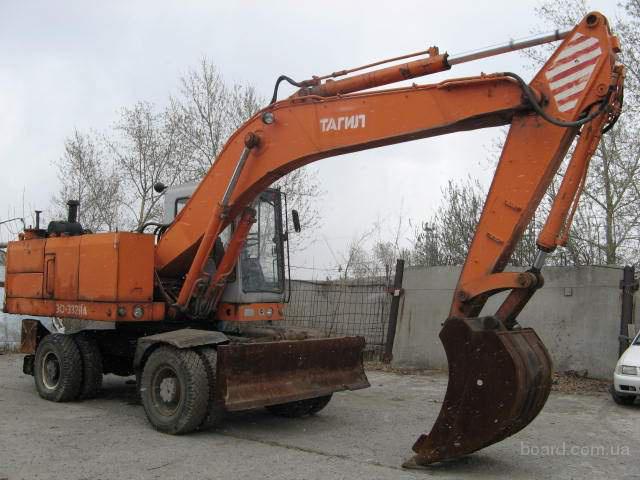

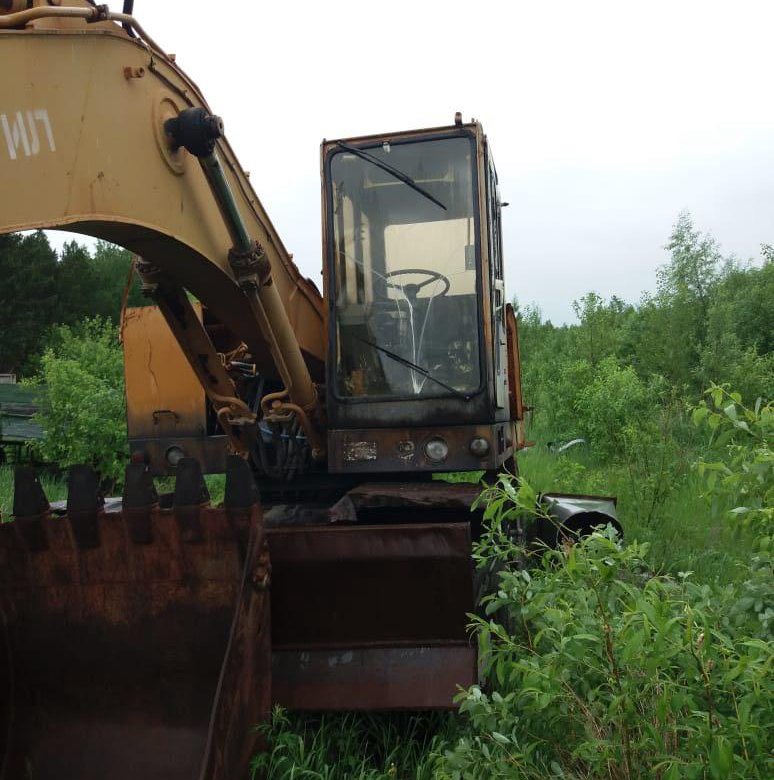

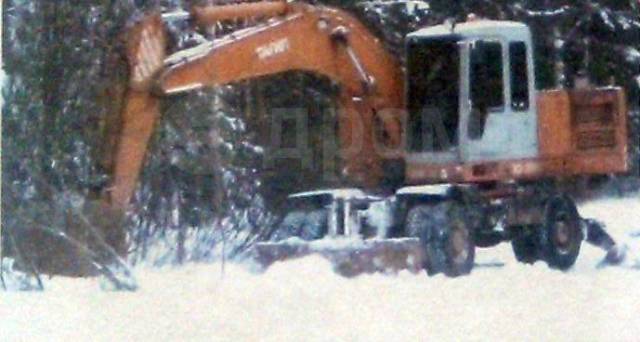

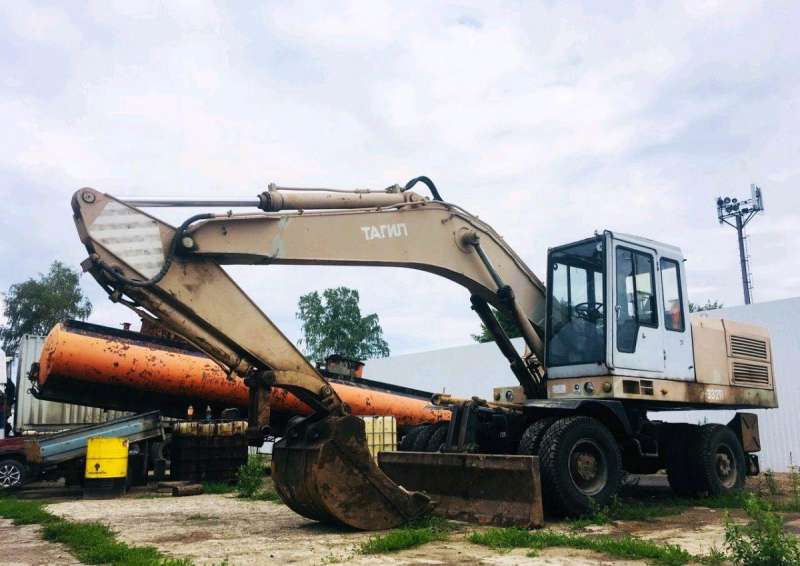

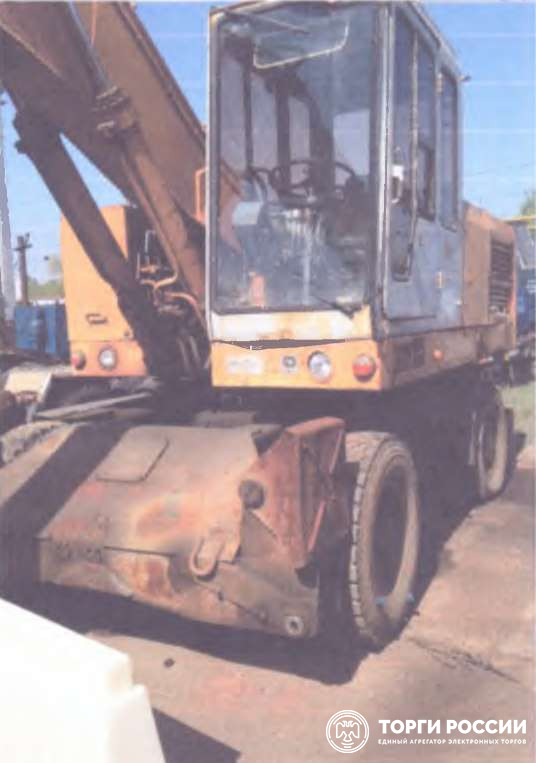

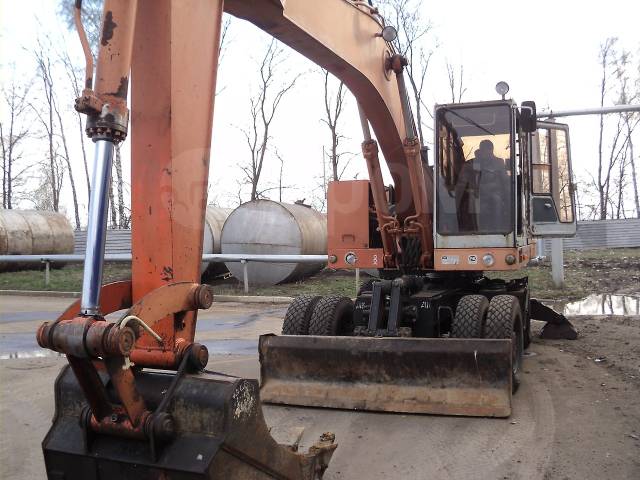

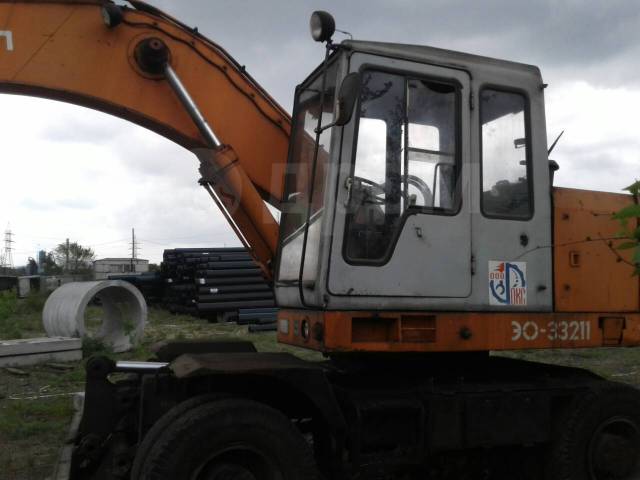

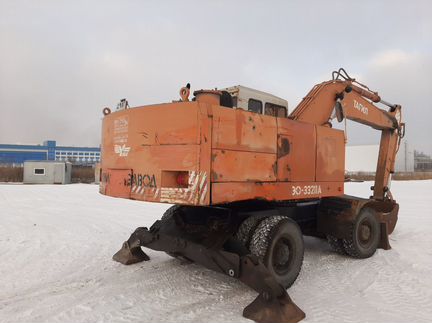

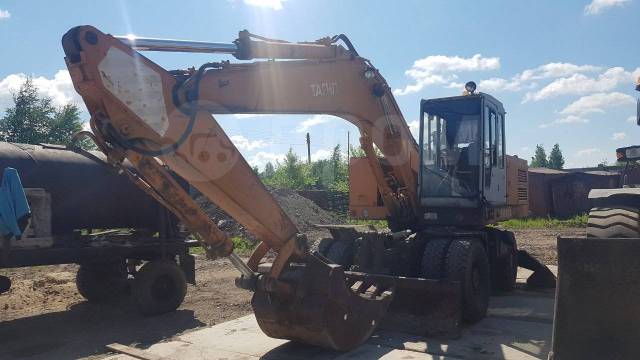

Фото экскаватора

Блок: 5/5 | Кол-во символов: 60
Источник: https://promplace.ru/spectehnika-staty-i-obzory/ekskavator-eo-33211-1417.htm

Техническая характеристика гидромолота МГ-300-01 экскаватора ЭО-33211:

Энергия удара, Дж (кгс/м) 3000 (300)
Частота ударов, Гц (уд/мин. ) 5 (300)
Давление зарядки пневмопружины, МПа 0,6-0,8
Рабочее давление в гидросистеме, МПа 16
Расход рабочей жидкости, л/мин. 600
Длина гидромолота, мм 110-240
Масса СЃРѕ сменным инструментом «РєР»РёРЅ», РєРі 1000
Длина СЃРѕ сменным инструментом «РєР»РёРЅ», РјРј 2700

Прокладываете подземные коммуникации?

Мы предлагаем
ОБОРУДОВАНР

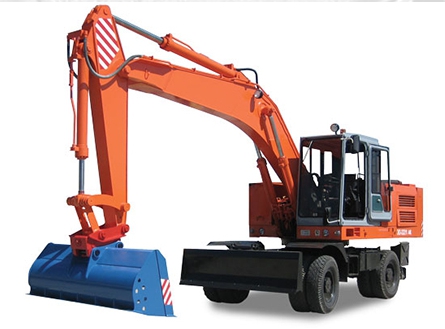

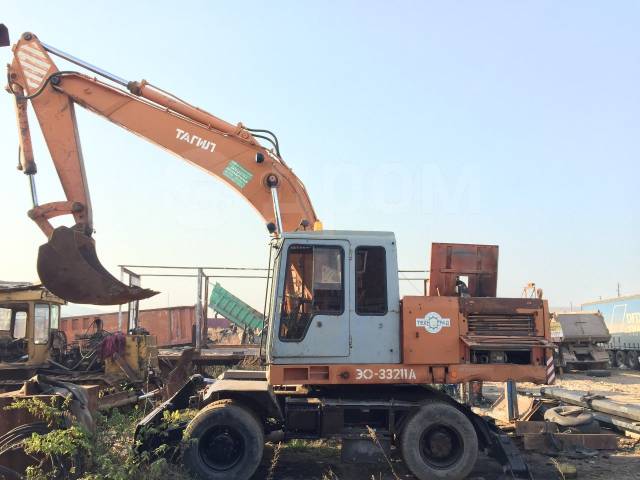

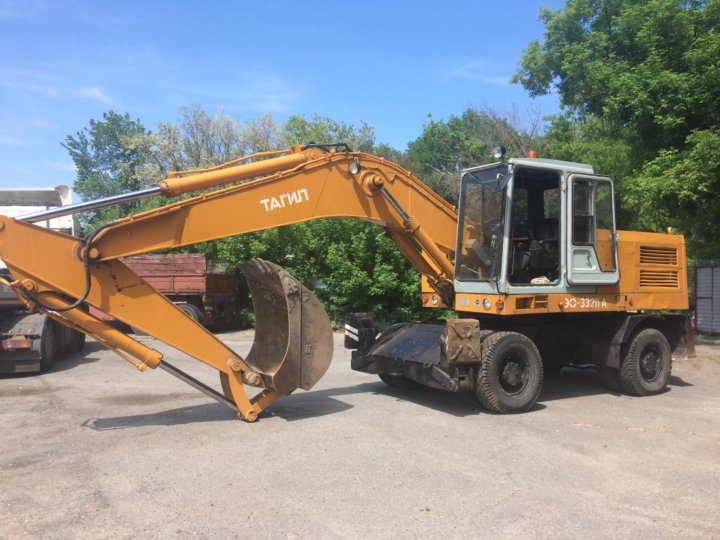

Экскаватор ЭО-33211А – Конкорд

Экскаватор ЭО-33211 применяется при разработке карьеров, рытье котлованов, траншей, каналов и др. подобных сооружений.

Колесный экскаватор ЭО-33211 предназначен для разработки не мерзлых грунтов категории I-IV, а также предварительно разрыхленных скальных и мерзлых грунтов с величиной кусков не более 200 мм.
Купить экскаватор ЭО-33211, а также любые запчасти Вы можете в компании «Конкорд».

Технические характеристики ЭО-33211А

Эксплуатационная масса

кг

18 000

Габаритные размеры

длина

мм

9550

ширина

мм

2500

высота

мм

3680

Максимальное давление в гидро системе

МПа (кг/кв. см)

32(320)

Продолжительность рабочего цикла

сек

20

Скорость передвижения максимальная.

км/ч

25

Ходовое устройство

колесное, мостовое с двумя ведущими

мостами, передний мост — управляемый

Колея

мм

1900

База

мм

2800

Клиренс

мм

340

Рабочее оборудование

Тип

обратная лопата

Объем ковша

куб. м

0.85

Глубина копания

мм

5800

Высота выгрузки

мм

6500

Радиус копания на уровне стоянки

мм

9000

Радиус копания

мм

9200

Двигатель

Марка

ЯМЗ-236М2

Мощность

л.с(кВт/ч)

110(150)

Гарантия на экскаватор ЭО-33211: 1 год (1500 моточасов).
Дополнительная услуга: комплектация гидромолотом.

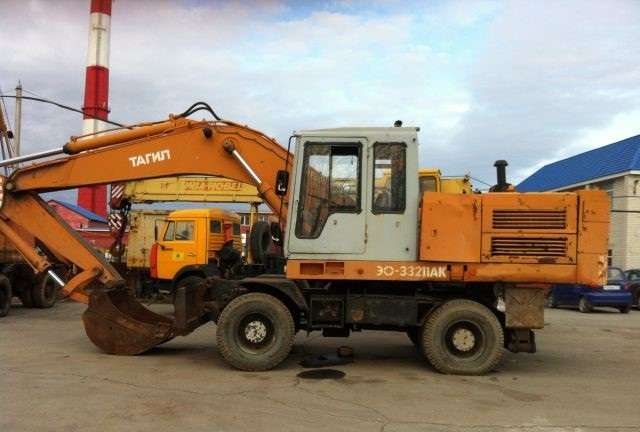

Коммунальный экскаватор ЭО 33211АК
ЭО 33211АК выполнен на базе экскаватора ЭО 33211 и дополнен насосной и сварочной установками. Наиболее широкое применение ЭО-33211АК нашел в сфере коммунального хозяйства, на работах по строительству и ремонту водопроводных и канализационных сетей.

Экскаватор Уралвагонзавод ЭО-33211 технические характеристики

При выполнении землеройных работ в больших объемах повсеместно используется экскаваторная техника. Благодаря своей высокой производительности и отличным техническим характеристикам, экскаватор ЭО 33211, выпускаемый Уралвагонзаводом, пользуется невероятной популярностью.

С его помощью можно без особого труда проводить работы с грунтом различных категорий в условиях высоких или низких температур. При необходимости экскаватор может использоваться для работы с твердыми и мерзлыми грунтами, если они предварительно будут разрыхлены.

Технические характеристики колесного экскаватора ЭО-33211

Данный вид спецтехники представляется самым распространенным, так как повсеместно используется при прокладке коммуникаций, рытье котлованов под фундамент различных строений, в процессе разработки карьеров и для прочих нужд.

Технические характеристики экскаватора ЭО 33211 делают его поистине универсальным решением для проведения землеройных работ. Изучая их более подробно, целесообразно упомянуть:

  • эксплуатационная масса экскаватора составляет 18 тонн;
  • габариты техники (ДхШхВ) — 9,55х2,5х3,68 м. При работе на откидных опорах, ширина увеличивается до 3,7м;
  • предельные значения давления в гидравлической системе — 32МПа;
  • максимальное усилие при совершении землеройных работ — 175кН;
  • объем ковша составляет 0,85-1,05 куб.м;
  • скорость вращения рабочей платформы составляет 12оборотов за 1 минуту;
  • скорость движения агрегата — 8-25км/ч.


Экскаватор ЭО 33211 А пользуется большой популярностью
При работе с устройством следует учитывать, что его наклон больше, чем на 5 градусов не допускается. При передвижении по сухой и твердой поверхности агрегат может преодолеть неровности, не превышающие 20 градусов.

Основное рабочее оборудование

Вне зависимости от модификации экскаваторы данного производителя комплектуются двумя типами рабочего оборудования, которое призвано решить возникающие перед агрегатом задачи. К нему относится обратная лопата, которая чаще всего используется для копания грунта ниже уровня расположения техники.

Обратная лопата

Главным элементом представляется обратная лопата, которая используется в разного рода землеройных работ. Рассматривая рабочие характеристики подобного элемента более подробно, необходимо упомянуть следующие параметры:

  • номинальный объем ковша составляет 0,85 куб.м;
  • максимально допустимая глубина при копании — 5,8м;
  • при выгрузке, максимально высокое положение ковша достигает 6,5м;
  • если работы осуществляются на уровне агрегата, радиус копания составляет 9м;
  • экскаватор, снаряженный стандартным ковшом и рукоятью длиной 2,25м, будет весит 18 тонн.

Благодаря техническим характеристикам агрегата и особенностям его конструкции, удается осуществлять работы даже в условиях недостатка свободного пространства или наклонной поверхности.

Бульдозер

Другим стандартным элементом, которым комплектуются все без исключения экскаваторы этой марки, является бульдозер. Он состоит из нескольких узлов, среди которых упоминания засуживают гидроцилиндр, рычаги и отвал. Рычаги позволяют гарантировать постоянный угол резки бульдозера, что повышает качество выполняемых работ и их точность.

Обязательно почитайте: Экскаваторы Hitachi: фото, характеристики

Дополнительное оборудование

Помимо стандартного технического оснащения, используемого для выполнения основных работ, на экскаватор ЭО-33211 может быть установлен ряд дополнительного оборудования, в зависимости от желания заказчика. Его монтаж позволит расширить функциональные возможности агрегата и сделать его более подходящим для предполагаемой цели использования.

Среди опциональных комплектующих, устанавливаемых по запросу покупателя, следует выделить следующие элементы:

  • устройство для буксировки;
  • проблесковый фонарь;
  • рыхлитель.

Каждый из них имеет свои особенности, которые целесообразно изучить подробнее.

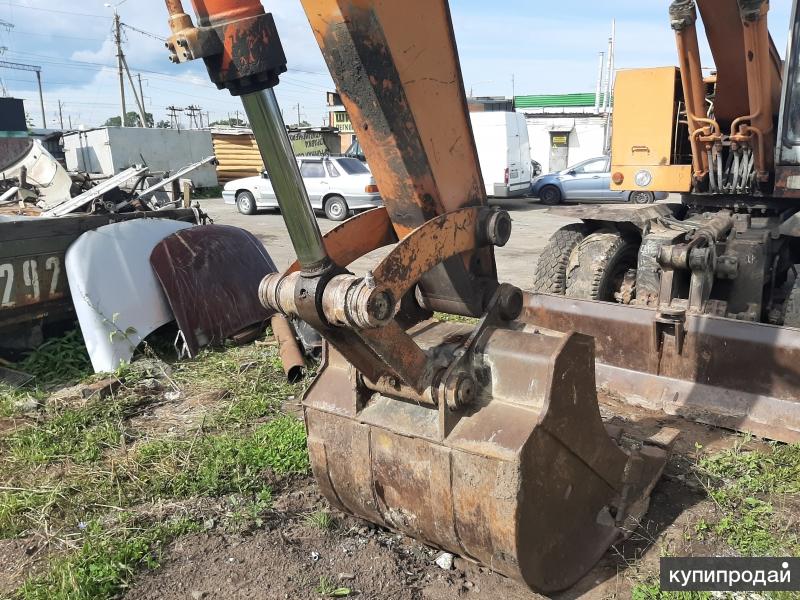

Ковш экскаватора

Приспособление для буксировки

Если у экскаватора возникла техническая неисправность и он не может продолжать движение своим ходом, например, в случае неполадок с двигателем, может потребоваться его буксовка. С этой целью он оснащен специальным приспособлением, с помощью которого экскаватор может перевозить другие транспортные средства или сам быть перевезенным на буксире. Используемое в ЭО-33211 устройство для буксировки, включает 3 основные тяги.

Проблесковый фонарь

Спецтехника нередко оснащается особыми сигналами, делающими её более заметной в темное время суток в дорожном потоке или строительной площадке. По желанию покупателя, экскаватор можно оснастить специальным проблесковым фонарем, который монтируется на крыше кабины оператора и активируется с помощью щитка управления.

Рыхлитель

Если планируется использовать экскаватор для рытья грунта повышенной твердости, с которым он не сможет справиться без подготовительных работ, целесообразно установить на него специальное устройство — рыхлитель. Он позволяет послойно рыхлить мерзлую землю, а также вскрывать дорожное полотно при необходимости.

Масса подобного оборудования составляет 203 кг, что незначительно увеличивает вес всего агрегата. При работе следует помнить, что радиус обметания рыхлителя составляет 800мм.

Двигатель

Одним из важнейших элементов конструкции экскаватора является двигатель. В ЭО-33211 используется дизельный четырехтактный мотор, что позволяет сократить расходы на топливо. Он относится к V-образному типу, а его идентификационный номер ЯМЗ-236М2.

Обязательно почитайте: Экскаватор Татра УДС 114

Рассматривая его ключевые характеристики, целесообразно упомянуть:

  • мощность силового агрегата 150л.с.;
  • частота вращения — 1700 об/мин;
  • конструкция мотора предполагает наличие 6 цилиндров.

Силовой агрегат, которым комплектуются экскаваторы данной серии, зарекомендовал себя как надежный и простой в обслуживании мотор, который при условии соблюдения рекомендаций производителя, может длительное время работать без необходимости ремонта.

Гидросистема

Гидравлическая система модели состоит из множества элементов, отвечающих за работу различных узлов агрегата. Они используются рабочим оборудованием, пневматической системой, активно применяются при управлении агрегатом. Гидравлическая система включает в себя:

  • 4 основных насоса, объемами 112 и 11,6 кв.см;
  • 2 гидромотора, оба объемом 112 см кв. Используются для хода агрегата и его поворота;
  • гидроцилиндры. Используются рукоятью, стрелами, опорами, элементами рулевого управления и пр.;
  • 3 гидроаппарата золотникового типа.

Чистота рабочей жидкости, используемой в гидросистеме, обеспечивается с помощью нескольких фильтрующих элементов. Первый относится к магистральному типу, а второй работает в связке с закачивающим насосом.

Электросистема

Электростистема, реализованная в экскаваторе отличается простотой, так как относится к однопроводному типу. Её основным рабочим напряжением является 24 В. Она включает в себя 2 аккумулятора, стартер и генератор, что позволяет электрозависимым узлам ЭО-33211 корректно работать.

Ходовая часть

Изучая более подробно ходовую часть агрегата, целесообразно отметить, что её устройство предполагает наличие двух ведущих мостов. С помощью переднего узла оператор осуществляет управление агрегатом при выполнении работ. Колея экскаватора составляет 1,9м, а колесная база — 2,8м.

В конструкции используется 8 колес двухскатно-камерного типа. Все они одинакового размерного ряда 280R-508, а эталонное давление в шинах варьируется от 0,79 до 0,84 МПа.

Кабина

Кабина экскаватора предназначена для размещения оператора. Она изготовлена из металла и оснащена 1 дверью и остеклением. Её конструкция позволяет обеспечить работнику широкий уровень обзора, что особенно важно при работе в условиях дефицита пространства. Благодаря качественной тепло- и звукоизоляции, в ней удается поддерживать комфортную температуру.

Обязательно почитайте: Гусеничный экскаватор Volvo 210


Технические характеристики

Данный вид спецтехники представляется самым распространенным, так как повсеместно используется при прокладке коммуникаций, рытье котлованов под фундамент различных строений, в процессе разработки карьеров и для прочих нужд.

Технические характеристики экскаватора ЭО 33211 делают его поистине универсальным решением для проведения землеройных работ. Изучая их более подробно, целесообразно упомянуть:

  • эксплуатационная масса экскаватора составляет 18 тонн;
  • габариты техники (ДхШхВ) — 9,55х2,5х3,68 м. При работе на откидных опорах, ширина увеличивается до 3,7м;
  • предельные значения давления в гидравлической системе — 32МПа;
  • максимальное усилие при совершении землеройных работ — 175кН;
  • объем ковша составляет 0,85-1,05 куб.м;
  • скорость вращения рабочей платформы составляет 12 оборотов за 1 минуту;
  • скорость движения агрегата — 8-25км/ч.


Экскаватор ЭО 33211 А пользуется большой популярностью

При работе с устройством следует учитывать, что его наклон больше, чем на 5 градусов не допускается. При передвижении по сухой и твердой поверхности агрегат может преодолеть неровности, не превышающие 20 градусов.

Двигатель

Одним из важнейших элементов конструкции экскаватора является двигатель. В ЭО-33211 используется дизельный четырехтактный мотор, что позволяет сократить расходы на топливо. Он относится к V-образному типу, а его идентификационный номер ЯМЗ-236М2.

Рассматривая его ключевые характеристики, целесообразно упомянуть:

  • мощность силового агрегата 150л.с.;
  • частота вращения — 1700 об/мин;
  • конструкция мотора предполагает наличие 6 цилиндров.

Силовой агрегат, которым комплектуются экскаваторы данной серии, зарекомендовал себя как надежный и простой в обслуживании мотор, который при условии соблюдения рекомендаций производителя, может длительное время работать без необходимости ремонта.

Гидросистема

Гидравлическая система модели состоит из множества элементов, отвечающих за работу различных узлов агрегата. Они используются рабочим оборудованием, пневматической системой, активно применяются при управлении агрегатом.

Гидравлическая система включает в себя:

  • 4 основных насоса, объемами 112 и 11,6 кв.см;
  • 2 гидромотора, оба объемом 112 см кв. Используются для хода агрегата и его поворота;
  • гидроцилиндры. Используются рукоятью, стрелами, опорами, элементами рулевого управления и пр.;
  • 3 гидроаппарата золотникового типа.

Чистота рабочей жидкости, используемой в гидросистеме, обеспечивается с помощью нескольких фильтрующих элементов. Первый относится к магистральному типу, а второй работает в связке с закачивающим насосом.

Электросистема

Электросистема, реализованная в экскаваторе отличается простотой, так как относится к однопроводному типу. Её основным рабочим напряжением является 24 В. Она включает в себя 2 аккумулятора, стартер и генератор, что позволяет электрозависимым узлам ЭО-33211 корректно работать.

Ходовая часть

Изучая более подробно ходовую часть агрегата, целесообразно отметить, что её устройство предполагает наличие двух ведущих мостов. С помощью переднего узла оператор осуществляет управление агрегатом при выполнении работ. Колея экскаватора составляет 1,9м, а колесная база — 2,8м.

В конструкции используется 8 колес двухскатно-камерного типа. Все они одинакового размерного ряда 280R-508, а эталонное давление в шинах варьируется от 0,79 до 0,84 МПа.

Электросистема

Электросистема, реализованная в экскаваторе отличается простотой, так как относится к однопроводному типу. Её основным рабочим напряжением является 24 В. Она включает в себя 2 аккумулятора, стартер и генератор, что позволяет электрозависимым узлам ЭО-33211 корректно работать.

Основное рабочее оборудование

Вне зависимости от модификации экскаваторы данного производителя комплектуются двумя типами рабочего оборудования, которое призвано решить возникающие перед агрегатом задачи. К нему относится обратная лопата, которая чаще всего используется для копания грунта ниже уровня расположения техники.

Обратная лопата

Главным элементом представляется обратная лопата, которая используется в разного рода землеройных работ. Рассматривая рабочие характеристики подобного элемента более подробно, необходимо упомянуть следующие параметры:

  • номинальный объем ковша составляет 0,85 куб.м;
  • максимально допустимая глубина при копании — 5,8м;
  • при выгрузке, максимально высокое положение ковша достигает 6,5м;
  • если работы осуществляются на уровне агрегата, радиус копания составляет 9м;
  • экскаватор, снаряженный стандартным ковшом и рукоятью длиной 2,25м, будет весит 18 тонн.

Благодаря техническим характеристикам агрегата и особенностям его конструкции, удается осуществлять работы даже в условиях недостатка свободного пространства или наклонной поверхности.

Бульдозер

Другим стандартным элементом, которым комплектуются все без исключения экскаваторы этой марки, является бульдозер. Он состоит из нескольких узлов, среди которых упоминания засуживают гидроцилиндр, рычаги и отвал. Рычаги позволяют гарантировать постоянный угол резки бульдозера, что повышает качество выполняемых работ и их точность.

Кабина

Кабина экскаватора предназначена для размещения оператора. Она изготовлена из металла и оснащена 1 дверью и остеклением. Её конструкция позволяет обеспечить работнику широкий уровень обзора, что особенно важно при работе в условиях дефицита пространства. Благодаря качественной тепло- и звукоизоляции, в ней удается поддерживать комфортную температуру.

Особенности работы экскаватора

Изучая особенности, с которыми сталкивается работник при управлении экскаватором, следует прежде всего отметить, что органы для управления агрегатом размещены с учетом требований эргономики. Это позволяет выполнять все операции на которые рассчитан данный агрегат, не испытывая дискомфорта.

Важным элементом представляется система автоматизированного контроля, которая позволяет осуществлять мониторинг рабочих параметров изделия, при обнаружении отклонений или неисправностей вовремя прекратить работу.

Органы управления

Интерьер экскаватора включает в себя все необходимые элементы, используемые для управления агрегатом. К ним следует отнести руль и педали, рычаг ручного тормоза. Большинство из них расположены под передней панелью или на ней, однако некоторые элементы реализованы на кресле-пульте, в котором работает оператор.

Главным образом это элементы, отвечающие за манипуляции со стрелой, ковшом, опорами и бульдозером, что позволяет управлять данными узлами с максимальным удобством.


Экскаватор обладает маневренностью и простотой управления

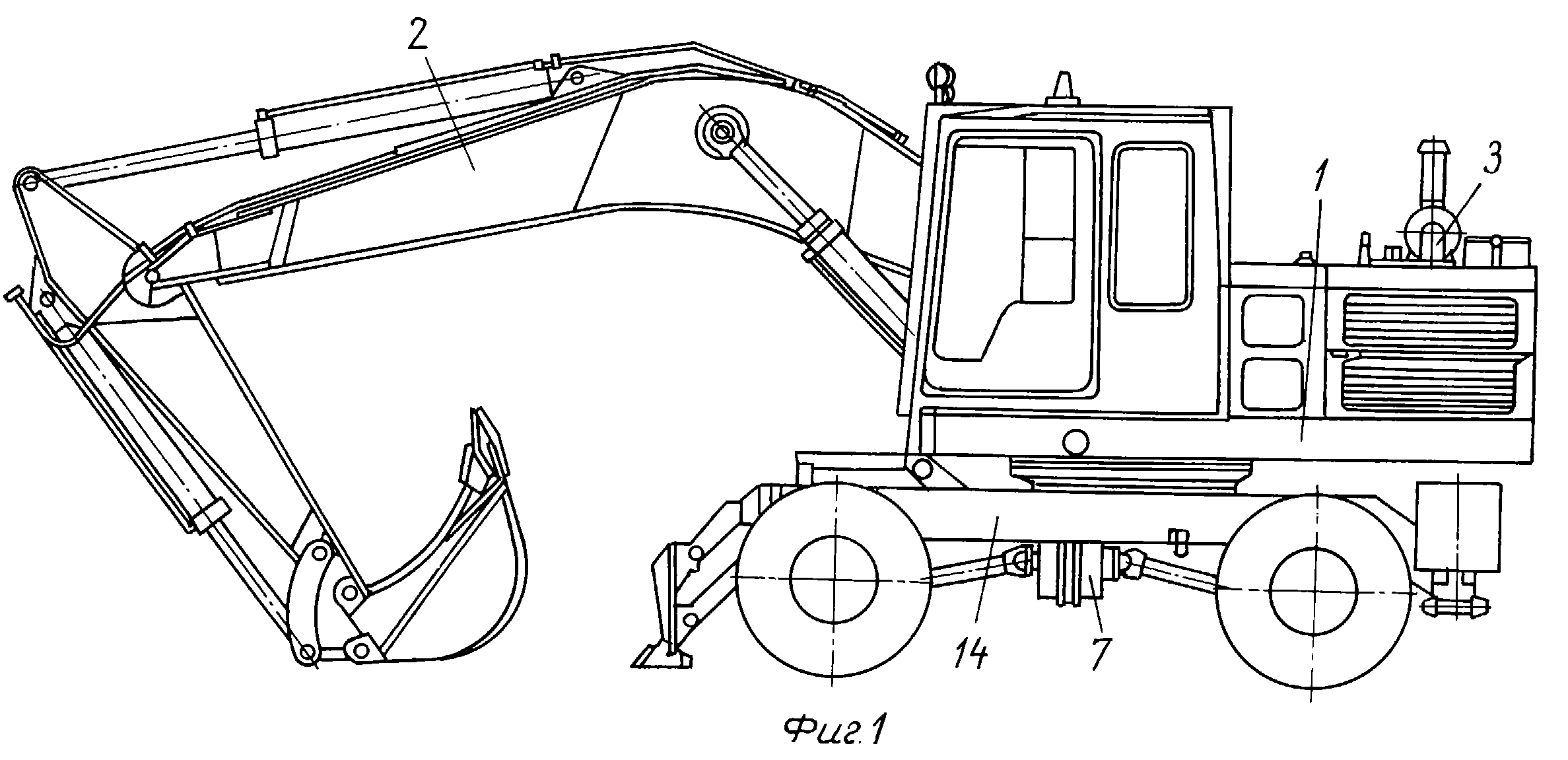

Экскаватор ЭО-33211 с гидравлическим приводом

Экскаватор ЭО-33211 — землеройная машина, которая используется для разработки разных пород грунтов и оснащена ковшом. Техника выпускается АО «НПК «Уралвагонзавод». Применяется на стройках, горных выработках, в карьерах, при проведении дорожного строительства.

Описание модели экскаватора ЭО-33211

Данная полноповоротная машина является универсальной, одноковшовой спецтехникой, которая имеет пневмоколесный ход, жесткую подвеску для рабочего оборудования, индивидуальный гидравлический привод, предназначенный для всех механизмов. Подобными характеристиками обладает экскаватор ЭО-4321.

Экскаватор выпускается в следующих вариантах:

  • Стандарт. Данная модель приспособлена для выполнения работ также при низких температурах, диапазон составляет ± 40 градусов;
  • Тропический. Приспособлен к тропическому климату и диапазону температур -20 +50 градусов.
Особенности конструкции

В состав экскаватора входит шасси (пневмоколесное ходовое устройство), разнообразное рабочее оборудование, специальная поворотная платформа, гидравлическая система, электрическое оборудование.

Шасси, установленное на технику, это специальное устройство, имеющее пневмоколесный ход.

Состоит из ходовой рамы, отвала, откидных опор, переднего, заднего мостов, коробки передач, механизма, управляющего поворотом колес, управления тормозами колес, агрегатов системы гидроуправления. Два гидромотора, которые установлены на фланце коробки переключения передач, приводят в движение пневмоколесное ходовое устройство спецтехники.

Поворотная платформа имеет силовую установку, топливный бак, привод поворота платформы, агрегаты пневмосистемы, гидробак, трубопроводы, противовес, клапанные устройствагидроуправления. Слева размещена кабина, в которой расположены все органы управления.

Экскаватор имеет гидравлическое управление приводом механического хода, рабочими органами. Рабочая жидкость, подаваемая в поршневые полости гидроцилиндра, приводит рабочие органы в движение. Электрическое оборудование, используемое на экскаваторе, представлено системами сигнализации, освещения, пуска дизельного двигателя, что обеспечивает возможность проведения работ круглые сутки. Спецтехника оснащена шестицилиндровым, четырехтактным дизельным двигателем ЯМЗ-236 М. Номинальная мощность мотора составляет 110 кВт. Частота вращения вала составляет 1700 об/мин.

Кабина оператора данной спецтехники выполнена с учетом всех современных требований, она обеспечивает довольно комфортные условия для оператора. Органы управления отличаются простотой исполнения, обеспечивают выполнение функциональных операций. Внутри кабины расположены педали, рычаги, щиток управления спецтехникой, предусмотрено удобное кресло, вентилятор, ящик для размещения аптечки, место для хранения одежды, питьевой воды, огнетушитель, козырек, защищающий от солнечных лучей.

У экскаватора ЭО-33211 технические характеристики следующие:

  • эксплуатационная масса, в т – 18;
  • вместимость ковша, в метрах куб – 0,85;
  • глубина копания, в мм – 5800;
  • высота выгрузки, в мм – 6500;
  • радиус копания, в мм – 9200;
  • скорость передвижения, в км – 25;
  • частота, с которой вращается платформа, в об/мин – 12.
Проведение ремонта спецтехники

К ремонту данной техники приводят поломки, связанные с колоссальными нагрузками, напряжениями, которые возникают в процессе работы в стрелах, тросах, гидравлической системе, ковшах, узлах соединения. Иногда могут появляться неисправности в электрической и ходовой части машины. Также нельзя упускать и человеческий фактор, ведь к возникновению поломки могут привести некоторые неправильные действия оператора. В работе экскаватор может подавать материал на грохот при работе в карьере.

Если возникла ситуация, при которой ремонта не избежать, то самым правильным, лучшим решением, которое может принять владелец данной спецтехники, будет обращение в специальные технические центры. А благодаря тому, что спецтехника разработана на отечественном предприятии, найти комплектующие и запчасти на ЭО-33211 не составит большого труда. Чтобы избежать выхода техники из строя, свести возникновение подобных ситуаций к минимуму, следует вовремя проводить техническое обслуживание экскаватора.

Отзывы об экскаваторе ЭО-33211

Спецтехника имеет хорошие технические характеристики, конструктивные особенности, широкую область применения. А также на экскаватор ЭО-33211 цена приемлема и есть большой выбор дополнительного навесного оборудование, которое значительно расширяет возможности его использования, все это свидетельствует, что положительные отзывы о машине обоснованы. Помимо этого, машина проста в эксплуатации и поддается ремонту.

kowsh.ru

Модификации

Для удобства потребителя, выпускается сразу несколько модификаций данного экскаватора, что позволяет каждому подобрать оптимальное решение с учетом индивидуальных требований. Прежде всего, агрегаты разделяются на 2 группы: по типу климата, для работы в котором они предназначены. Первую составляют агрегаты «Стандарт», который подходят для работы в условиях от -40 до +40 градусов.

Другую составляют экскаваторы типа «Тропический», которые адаптированы к жаре и могут корректно работать при температурах от -20 до +55 градусов, что позволяет использовать их в южных регионах. Помимо этого, существует 2 модификации — ЭО 33211А и ЭО 33211К. Первый предназначен для разработки немерзлой почвы, а также раздробленных частей промерзшего грунта, частицы которого не более 20см.

Аналогичная модель с буквой «К» на конце идентификационного номера, является экскаватором, предназначеным для коммунальных работ. Он оснащается сварочными и насосными агрегатами, что позволяет ему больше соответствовать задачам коммунальных служб.

Колесный экскаватор

Общие технические данные экскаватора ЭО-33211

  • Эксплуатационная масса 18 т
  • Габаритные размеры в транспортном положении: длина 9,55 м
  • ширина 2,5 м
  • высота 3,68 м
  • Ширина при работе на откидных опорах 3,7 м
  • Максимальное давление в гидросистеме 32 МПа (320 кгс/см²)
  • Наибольшее усилие копания 175 кН (17,5 тс)
  • Вместимость ковша 0,85 м³; 1,05 м³
  • Максимальная частота вращения платформы 12 об/мин.
  • Скорость передвижения экскаватора:
      на 1-й передаче — 8 км/ч
  • на 2-й передаче — 25 км/ч
  • Допустимый при работе угол наклона: 0,09 рад (5°)
  • Преодолеваемый уклон твердого сухого пути: 0,35 рад (20°)
  • Основное рабочее оборудование

    Обратная лопата

    Обратная лопата предназначена для выполнения различных земляных работ при копании, в основном ниже уровня стоянки экскаватора, и состоит из моноблочной стрелы, рукояти, ковша, рычагов, тяги, гидроцилиндров, и трубопроводов.

    • Номинальная вместимость ковша 0,85 м³
    • Наибольшая глубина копания 5,8 м
    • Наибольшая высота выгрузки 6,5 м
    • Наибольший радиус копания на уровне стоянки 9,0 м
    • Наибольший радиус копания 9,2 м
    • Эксплуатационная масса экскаватора с рукоятью 2,25 м и ковшом номинальной вместимостью 0,85 м³ — 18000 кг

    Бульдозер
    • Бульдозер состоит из отвала, рычагов и гидроцилиндра
    • Во время работы рычаги обеспечивают постоянный угол резания ножа бульдозера

    Дополнительное рабочее оборудование ЭО-33211

    Устройство для буксирования экскаватора
    • Буксирное устройство предназначено для буксировки экскаватора. Оно состоит из трех тяг.
    Проблесковый фонарь
    • Проблесковый фонарь предназначен для подачи специальных световых сигналов при движении экскаватора и установлен на крыше кабины.
    • Включается фонарь выключателем на щитке управления.
    Рыхлитель:
    • Предназначен для послойного рыхления мерзлого грунта и вскрытия дорожного покрытия.
    • Радиус обметания по коронке 800 мм
    • Масса рыхлителя 203 кг

    Двигатель

    • Дизельный четырехтактный, шестицилиндровый V-образный ЯМЗ-236М2
    • Мощность (номинальная) двигателя, 110 кВт (150 л.с.)
    • Частота вращения выходного вала (при номинальной мощности) 1700 об/мин.

    Гидросистема экскаватора ЭО-33211

    Гидронасосы:
    • Аксиально-поршневой регулируемый, самовсасывающий с регулятором мощности 313.3.107.507.403 (2 шт.)
    • Аксиально-поршневой нерегулируемый 310.12.05 (1 шт.)
    • Аксиально-поршневой нерегулируемый 310.12.06 (1 шт.)

    УРАЛВАГОНЗАВОД ЭО-33211 – Экскаваторы колесные (EHO-33211 – URALVAGONZAVOD EHO-33211 – URALVAGONZAVOD ЭО-33211 – UVZ ЭО-33211 – УВЗ ЭО-33211 – УРАЛВАГОНЗАВОД ЭО-33211 – Экскаватор колесный УРАЛВАГОНЗАВОД ЭО-33211 – Экскаватор колесный ЭО-33211 – ЭО-33211) – Технические характеристики УРАЛВАГОНЗАВОД ЭО-33211 – Габаритные размеры УРАЛВАГОНЗАВОД ЭО-33211 – Двигатель УРАЛВАГОНЗАВОД ЭО-33211



    Технические характеристики УРАЛВАГОНЗАВОД ЭО-33211

    • Эксплуатационная масса:18 000,00 кг
    • Эксплуатационная мощность:110,00 кВт
    • Скорость:25,00 км/ч

    Габаритные размеры УРАЛВАГОНЗАВОД ЭО-33211

    • Длина:9 550,00 мм
    • Ширина:2 500,00 мм
    • Высота:3 680,00 мм

    Двигатель УРАЛВАГОНЗАВОД ЭО-33211

    • Модель двигателя:-
    • Объем двигателя:-
    • Частота оборотов двигателя:-
    • Ход поршня двигателя:-

    Эксплуатационные характеристики УРАЛВАГОНЗАВОД ЭО-33211

    • Высота выгрузки:6 500,00 мм
    • Объем ковша:0,85 м³
    • Выглубляющее усилиле ковша:111,00 кН
    • Глубина копания:5 800,00 мм
    • Радиус копания:9 100,00 мм
    • Питающее напряжение:24,00 В
    • Дорожный просвет:340,00 мм





    EHO-33211
    |
    URALVAGONZAVOD EHO-33211
    |
    URALVAGONZAVOD ЭО-33211
    |
    UVZ ЭО-33211
    |
    УВЗ ЭО-33211
    |
    УРАЛВАГОНЗАВОД ЭО-33211
    |
    Экскаватор колесный УРАЛВАГОНЗАВОД ЭО-33211
    |
    Экскаватор колесный ЭО-33211
    |
    ЭО-33211






    Энциклопедия СтройТех является открытой справочно-информационной системой.
    Любой посетитель может свободно просматривать, копировать и изменять документы.
    Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

    • Увидели неточность – смело вносите свои правки.
    • Не нашли нужного документа – добавление займет пару минут.

    Команда Стройтех открыта для всего нового и улучшения старого – форма отправки предложений.

    На правах рекламы:

    Гидромотор регулируемый 303.3.112.241 (303.4.112.241) для экскаваторов ЭО-33211, 33211А и 33211К

    Гидромотор регулируемый 303.3.112.241 (303.4.112.241) для экскаваторов ЭО-33211, 33211А и 33211К



    Гидромотор (мотор гидравлический) – это двигатель, работающий при помощи гидравлики и используемый для подачи сигналов выходному звену кругового движения на необходимый поворотный угол. Рабочий режим гидромотора состоит в давлении рабочей жидкости на определенное гидравлическое устройство на входе, и получение крутящего момента с вала на выходе.

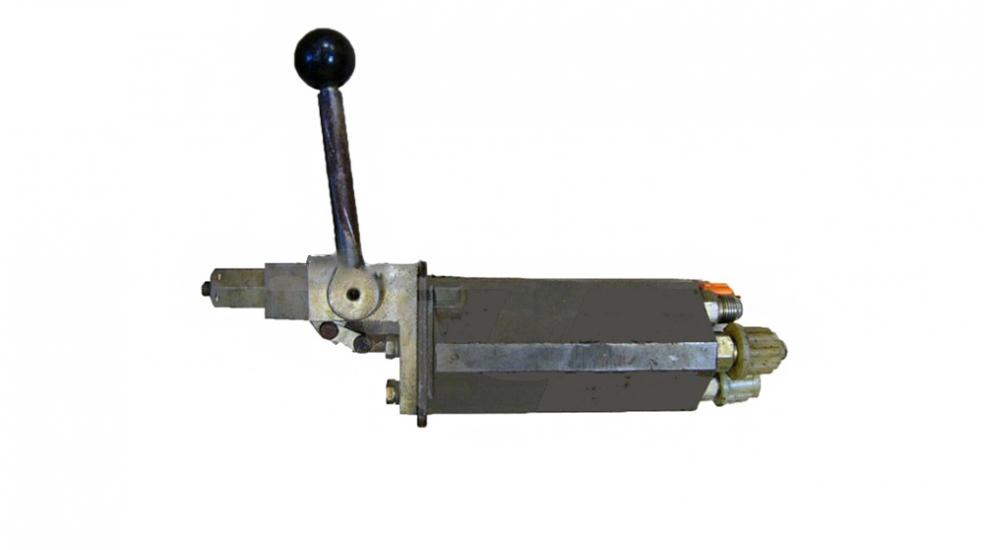

    Гидравлический распределитель служит основным механизмом, управляющим движением гидравлического вала мотора. Управлять оборудованием можно и средствами регулирования гидравлического привода.



    Применяемость и общие характеристики



    Гидромотор регулируемый 303.3.112.241 как правило используется в различной технике, дорожно-строительном, коммунальном, сельскохозяйственном оборудовании и спецтехнике. Чаще этот гидромотор 303.3.112.241 устанавливается в привод хода экскаватора ЭО-33211, 33211А и 33211К.



    Технические характеристики



    Тип и условное обозначение

    Гидромотор регулируемый 303.3.112.903

    Рабочий объем Vном

    112 см3

    Ограничение рабочего объема

    с ограничением Vmin (поворот на 180°)

    Вид регулирования

    регулятор давления по гиперболе (автоматическое с увеличенным диапазоном)

    Вид управления

    гидравлическое негативное

    Направление вращения и исполнение вала

    реверсивное, шлицевое по ГОСТ 6033-80

    Диаметр вала

    45 мм

    Частота вращения номинальная

    20,0 с-1 (1200 об/мин)

    Частота вращения максимальная при Vном

    50,0 с-1 (3000 об/мин)

    Частота вращения максимальная при Vмин

    66,7 с-1 (4000 об/мин)

    Давление на выходе номинальное

    20 МПа

    Давление на выходе максимальное

    40 МПа

    Крутящий момент

    332 Н·м (34 кгс·м)

    Номинальная мощность

    42 кВт

    Масса без рабочей жидкости

    38 кг





    Общее строение 303.

    3.112.241



    Наиболее применяемым в гидравлической сфере является аксиально-поршневой механизм гидравлического мотора. Его принцип состоит в параллельном движении цилиндров, а вместе с ними и поршней кривошипно-шатунного механизма. За счет кругового движения кривошипного вала, поршни передвигаются плавно относительно цилиндров.

    Строение цилиндров аксиально-поршневого типа реализовывается по одной из двух конкурирующих схем – с наклонным боком цилиндров или наклонным диском.



    Гидромотор регулируемый 303.3.112.241, в состав которого входит наклонный диск, складывается из блока цилиндров. Ось двигателя совмещается с осью ведущего вала. Под углом вала располагается ось диска, связывающая штоки поршней. Иными словами, движение блока цилиндров запускается ведущим валом.

    Основные параметры при работе гидромотора – это давление, частота вращения, используемый объем и крутящий момент.



    303.3.112.241 гидромотор с регулятором применяется для установки в гидравлических объемных приводах механизмов и для исполнительных устройств. Двигатель наделен большим  размахом объема  работы, различными  типами управления и режимами регулирования. Рабочий объем в начальном состоянии либо максимальный, либо минимальный, а управление – позитивное или негативное.



    Составная часть оборудования



    Регулировка гидромотора 303.3.112.241 используется для необходимой перемены объема в процессе работы механизма гидравлики путем изменения угла наклона блока цилиндров. Регулятор мотора является устройством, которое запускает ступенчатый поршень, вставленный в корпус, палец – закрепленный в поршне винтом, золотник с башмаком и подпятником, рычаг и крышку, где располагаются детали. Вышеприведенные элементы применяются пропорционально функциональным назначениям.



    Качающий узел гидравлического мотора состоит из вала, вмонтированного в корпус на подшипниках и блока цилиндров. На одной стороне вала гидравлический мотор закрывается крышкой,  загерметизированной манжетой и кольцом из резины. Фланец гидравлического вала закреплен с поршнями и шипом головками шатунов формой в виде сферы.

    Данное оборудование применяется для перемещения механизмов с дискретным размахом регулируемых по необходимости скоростей.



    Гидравлический мотор регулируемый 303.3.112.241 – гидравлическое устройство, применяемое в различных сферах промышленности, где необходима гидравлическая система. Устройство с добротными показателями делает упрощенной карту обслуживания системы гидравлики, хорошо увеличивает мощность и объемы производства. В наше время гидравлическая система является удовлетворительной технологией в  силовых и механических целях, которую используют  для громадных и небольших двигательных механизмов.



    Типы гидравлического мотора:

    • Аксиально-поршневой (аксиально-плунжерный).
    • Радиально-поршневой (радиально-плунжерный).
    • Шестеренный.
    • Пластинчатый.



    Выше представленные 4-е типа гидравлических моторов являются наиболее популярными, так как широко применяются в гидравлическом оборудовании, они удобные, и имеют большую продуктивность при небольших собственных размерах.

    Гидравлический мотор аксиально-поршневой – самое распространенное гидравлическое устройство, применяемое в сфере гидравлики. Основным показателем популярности этого типа гидромоторов является сравнительно малая масса, небольшие размерные параметры, небольшой инерционный момент вращающихся масс. Еще одним большим достоинством этого механизма является высокооборотная работа двигателя, удобство и экономия времени при монтаже и ремонте.



    Гидромотор 303.3.112.241 цена обладает большой универсальностью и доступностью. Этот мощный механизм выполняет множество функций – от запуска ходовой части и подачи (транспортировки) материалов до дополнительных функций. Используемый гидравлический мотор с высокой точностью обеспечивает силовую передачу, и имеет регулировочные параметры, необходимые в производственном  фрезеровальном процессе.

    Состав гидравлического мотора аксиально-поршневого



    Поршень гидравлического мотора, прокручиваясь на 180 ° вокруг своей оси, совершает движения поступательного направления, выталкивая жидкость из цилиндра. Уже при последующем повороте на 180 ° поршень делает вход и всасывание. Цилиндрический блок своей поверхностью с торца плотно прикасается к гидрораспределителю с проделанными пазами в виде полукольца. Пазы соединяются отдельно, один  – трубопроводом напорного типа, другой – со всасывающим. При этом цилиндрический блок имеет отверстия, соединяющие каждый цилиндр с гидравлическим распределителем.



    Гидромотор аксиально-поршневой применяется в больших гидроприводах, где частота вращения вала играет большую роль, а на выходе необходимо получить высокий крутящий момент. Это устройство проходит эксплуатацию в технике и механизмах, выдерживающие громадные нагрузки. К ним относится сельхозтехника, строительная, карьерная и коммунальная техника, бульдозеры, экскаваторы и т.п.



    Гидромотор 303.3.112.241 аксиально-поршневой заграничных производителей таких, как Bosch Rexroth, Kawasaki, Parker, Eaton, Sumhydraulik, Hydromatik, Sauer Danfoss, Linde являются наиболее популярными в странах СНГ.

    Следует подчеркнуть, что в настоящее время производится громадное количество видов гидравлических моторов с разнообразными параметрами. Они используются в определенных функциональных механизмах. Любой тип гидромоторов  применяется на строго обозначенных устройствах, выпускаемых для них.



    Так как предложенная техника – непростое гидравлическое устройство, то процесс эксплуатации и ликвидации поломок доверяют лишь высококвалифицированным работникам, имеющим в наличии для ремонта отменное сервисное оборудование. Компания «Кран-мастер» предоставляет услуги, по продаже, обслуживанию и ремонту гидравлики для дорожно-строительной, коммунальной, сельскохозяйственной и другой техники. Гидравлические системы 303.3.112.241 купить сегодня активно используются практически во всех сферах промышленности, существенно упрощая работу множества предприятий, действующих с помощью этого оборудования. Сфера гидравлики в наше время является незаменимой частью множества силовых и двигательных механизмов.



    В срочном порядке мы доставим «с нуля» гидронасосы и гидромоторы аксиально-поршневые, гидрораспределители, гидроцилиндры, гидроусилители рулевого управления, механизмы рулевые гидравлические, насосы типа НШ, гидроаппаратуру и иные запасные части к строительной, сельскохозяйственной и дорожной технике.



    Мы рекомендуем профессиональный сервис и капремонт наших и заграничных гидромоторов, гидроцилиндров, гидронасосов, гидроусилителей рулевого управления, насосов дозаторов, клапанно-распределительной аппаратуры, ГСТ. Качественное обслуживание ремонтных работ 303.3.112.241 цена гидравлики дает возможность вам и вашей компании достичь нового высочайшего уровня производства. Наша фирма в этом искренне поможет всем нашим клиентам. Мы на протяжении длительного периода сотрудничаем с ведущими производителями в строительной технической сфере. Компания «Кран-мастер» располагает достоверной аналитической информацией о делах на отечественном рынке. Сотрудничество с нами принесет каждому клиенту и партнеру возможность получать высокое качество услуг и продукции.



    Главным принципом работы компании «Кран-мастер» является уверенность в качестве поставляемых товаров, обеспечении гарантийных обязательств. Качество – важнее цены. Этот принцип помогает нам поддерживать длительное и взаимовыгодное сотрудничество с нашими потребителями. Проверенное временем доверие покупателей – гарантированный успех нашей компании.

    Добро пожалавать на сайт ООО “ЗТАТЕХ”






    Экскаватор ЭО-33211 – предназначен для разработки немерзлых грунтов I-IV категорий, а также предварительно разрыхленных скальных и мерзлых грунтов с величиной кусков не более 200 мм. Применяется при разработке карьеров, рытье котлованов, траншей, каналов и др. подобных сооружений. Экскаватор ЭО-33211 является универсальной одноковшовой полноповоротной машиной на пневмоколесном ходу с индивидуальным гидравлическим приводом всех механизмов, с жесткой подвеской рабочего оборудования. Экскаватор состоит из пневмоколесного ходового устройства (шасси), поворотной платформы, рабочего оборудования, гидравлической системы, пневмосистемы, электрического оборудования, ЗИПа. Привод механизма хода, а также управление рабочими органами экскаватора и рулевого управления – гидравлические. На экскаваторе используются электрические системы освещения, вентиляции, сигнализации и пуска дизельного двигателя, обеспечивающие возможность работы в любое время суток, нормальный микроклимат в кабине машиниста.

    Технические характеристики



    Общие данные

    Эксплуатационная масса 33211, т

    18

    Габаритные размеры в транспортном положении, мм:



      – длина

    9500

      – ширина

    2500

      – высота

    3680

    Наибольшая глубина копания, м

    5,8

    Наибольший радиус копания, м

    9,2

    Наибольший радиус копания на уровне стоянки, м

    9,0

    Наибольшая высота выгрузки, м

    6,5

    Максимальная частота вращения платформы, об/мин

    12

    Продолжительность рабочего цикла экскаватора, с

    20

    Наибольшее усилие копания, кН (тс)

    111 (11,1)

    Вместимость ковша (номинальная), м3

    0,42; 0,85; 1,05

    Радиус вращения хвостовой части, м

    2,9

    Высота по кабине, м

    3,33

    Скорость передвижения, км/ч



      – I-я передача

    8

      – II-я передача

    25

    Допустимый при работе угол наклона, рад. (0)

    0,09(5)

    Преодолеваемый угол твердого сухого пути, рад.(0)

    0,35(20)


    Двигатель
    ЭО-33211

    Тип

    дизельный, 4-тактный,
    6-цилиндровый,
    V-образный ЯМЗ-236М2

    Мощность номинальная, кВт (л.с.)

    110(150)

    Частота вращения вала при номинальной мощности, об/мин

    1700

    Удельный расход топлива при номинальной мощности г/кВт*ч(г/л. с.*ч)

    220(162)


    Электрооборудование

    Напряжение, В

    24

    Аккумуляторная батарея 6СТ-190А, шт.

    2

    Генератор Г-273В1, шт.

    1

    Стартер 25 3708-01, шт.

    1


    Ходовое устройство

    Ширина при работе на откидных опорах, м

    3,7

    База продольная, м

    2,8

    Ширина, м

    2,5

    Колея, м

    1,9

    Клиренс, м

    0,34

    Расстояние от оси задних колес до оси вращения платформы, м

    1,1

    Высота “вывешивания”, м

    0,1

    Максимальный радиус поворота колес, м

    9,2

    Допустимый при работе угол наклона, 0

    5


    Ходовая часть

    Колеса

    двухскатные, камерные

    Масса, кг

    6500

    Шины, тип – камерные, радиальные, 10,00R20 (280R508) –

    8 шт.

    Давление в шинах, МПа (кгс/см2)

    0,79-0,84 (7,9-8,4)


    Мосты

    Тип

    задний – приводной, не управляемый; передний – приводной, управляемый

    Допустимая нагрузка на ось, Н (кгс)

    110000 (11000)

    Коробка передач

     механическая, комбинированная двухступенчатая

    Количество передач

    2

    Привод рулевого

    управления – гидравлический,

    насос – дозатор

    НДМ80 – У250-16


    Тормоза

    Барабанного типа с клиновым разжимным устройством



    Привод тормоза

    пневматический

    Стояночный тормоз  – постоянно замкнутого типа, обеспечивает торможение задних колес




    Центральный коллектор

    Общее количество каналов

    13

    Количество воздушных каналов

    2


    Гидравлическая система

    Максимальное давление, МПа (кгс/см2)



        – в системе рабочего оборудования

    28 (280)

        – в системе привода хода

    28 (280)

        – в системе привода поворота

    19 (190)

        – в системе управления

    3 (30)

        – в системе рулевого управления

    17 (170)

        – в пневмосистеме

    0,65-0,8 (6,5-8,00)


    Основное рабочее оборудование экскаваторов ЭО 33211

    Зуб-рыхлитель

    Обратная лопата. Предназначена для выполнения различных земляных работ при копании, в основном ниже уровня стоянки экскаватора и состоит из моноблочной стрелы, рукояти, ковша, рычагов, тяги, гидроцилиндров и трубопроводов






    Обзор экскаватора ЭО-41211 производства ОАО “УКБТМ” г. Нижний Тагил. — Статьи — Скава

    Технические характеристики экскаватора ЭО-41211:

    Масса экскаватора 23000 кг
    Мощность двигателя 135 кВт
    Скорость экскаватора до 4 км/ч
    Вместимость основного ковша 0,85 куб.м (5 зубьев)
    Вместимость сменных ковшей 0,42; 0,95; 1,05 куб. м
    Глубина копания до 7400 мм
    Высота выгрузки до 7300 мм
    Радиус копания до 10400 мм
    Преодолеваемый угол подъема до 30 град.
    Угол наклона при экскавации до 5 град.
    Продолжительность рабочего цикла 18 сек
    Расчетная производительность 170 куб.м/ч
    Рабочее давление в гидросистеме до 36 Мпа
    Усилие резания ковшом 15000 кг
    Усилие резания рукоятью 15001 кг
    Ресурс не менее 10000 ч

    На новый экскаватор ЭО-41211 установлен двигатель DEUTZ BF6L2012C с турбиной, это уже большой плюс, на предыдущих машинах были движки марки ЯМЗ-238 на гусеничном экскаваторе ЭО-5126, и ЯМЗ-236 на колеснике ЭО-33211.

    Разумеется, DEUTZ это мировое имя в двигателестроении, и эти двигатели устанавливаются на огромном количестве технике, начиная от небольших грузовиков китайского производства, заканчавая кораблестроением.

    Двигатель DEUTZ BF6L2012C имеет следующие параметры:

    Рабочий объем, см3 6057
    Мощность, кВт/л.с. при 2000 об/мин по ISO 3046 IFN 125/170
    Удельный расход топлива, г/кВт∙ч 214

    В будущем также будут комплектации с двигателем ЯМЗ-534, мощностью 135 КВТ, и конечно с турбиной.

    Заправочные емкости:

    Система охлаждения, л 24
    Картер двигателя, л 14
    Топливный бак, л 370

    Кабина стала совсем другой формы, напоминает больше кабину от Hitachi, производитель заявляет, что она изготовлена из металлического каркаса для максимальной жесткости конструкции и безопасности работы оператора.

    Комфорта стало больше, появилась штатная магнитола, и отопитель ОС-7-У2-24 Муромского завода климатического оборудования. Кресло стало намного удобнее, изменилась панель приборов. Однако гидравлическое управления осталось прежним.

    Гидравлические джойстики управления и педали производства ОАО “Пневмостроймашина”, как и на предшественниках.

    Гидравлика в целом потерпела изменения, насосный агрегат и гидравлические моторы хода и поворота устанавливаются марки «Bosch Rexroth», подобными комплектовались воронежские предшественники, такие как ЭО-5225 и ВЭКС 30L.

    Фильтрующие элементы гидравлики также заменены на импортных производителей, таких как «HYDAC», «Sofima». Марка гидроаппаратов производителем не уточняется, возможно они также достались от предыдущих моделей ЭО-5126.

    Экскаватор также оснащен предпусковым подогревателем «Hydronic-M12» с таймером, что существенно облегчает запуск двигателя при низких температурах окружающего воздуха. Для нашей страны просто необходимо.

    Ходовая часть потерпела изменения, но не полностью. Направляющие колеса остались прежними, как и на ЭО-5126, и на более ранних, воронежских моделях. Гусеницы, поддерживающие катки и звездочки также достались от предшественника ЭО-5126.

    На вид отличаются опорные катки, также отсутствует механизм натяжения гусеничной цепи.

    Навесное оборудование, если судить по стандартному ковшу при базовой комплектации изменений не потерпело, коронки и адаптеры ковша очень похожи на аналогичные от экскаватора ЭО-33211, как и сама конструкция ковша, а также тяги и рычагов ковша.

    Можно использовать следующие типы навесного оборудования:

    • гидромолот
    • пневмомолот
    • захват грейферный
    • ковш-планировщик
    • грейфер копающий
    • ковш 0,85 м3 (стандартный)
    • ковш-перевертыш
    • рыхлитель
    • ковш 1,05 м3 (для сыпучих материалов)
    • ковш 0,42 м3 (траншейный)

    41211 будет выпускаться и в исполнении хравестера, о чем говорят многочисленные фото в интернете.

    С 2016 года УВЗ планировал выпускать по 50 таких экскаваторов в год, однако информацию о ценах, продажи из наличия в интернете найти не удалось, только предзаказ, в котором не указаны сроки поставок и формы оплаты.

    Экскаватор эк 18 технические характеристики расход топлива. Экскаваторы универсальные ек кранкс и твекс

    Экскаватор ЭК-14 отечественного производства – надежная и многофункциональная техника с широким спектром применения. Наличие колесной базы, мощного двигателя, универсальной стрелы и широкого спектра сменного оборудования дает возможность использовать машину на различных строительных площадках, в сельском хозяйстве, горнодобывающей и мелиоративной деятельности. Технические характеристики экскаваторов ЭК-14 достаточно высоки, что позволяет им конкурировать с зарубежными аналогами.Из отзывов владельцев экскаваторов Твекс ЭК-12, 14 и руководства предприятий можно понять, что эта техника идеально подходит для работы в самых тяжелых условиях при максимальной нагрузке.

    Экскаваторы ЭК-14-20 (год выпуска – 2005) имеют повышенный запас прочности, отличаются надежностью и производительностью. Современная модель экскаватора ЭК-14-90 выпускается Тверским экскаваторным заводом с 2007 года. Эта техника более универсальна, чем предшественники, за счет применения инновационных решений и передовых технологий.

    Область применения

    Линейка экскаваторов ЭК-18, технические характеристики которых постоянно совершенствуются, пользуется повышенным спросом у строительных компаний и государственных организаций. Такой спрос основан на том, что экскаваторы ЭК-230-06 и родственные им модели сочетают в себе универсальность, производительность и доступную стоимость. Сегодня можно купить машины не только на колесах, но и на гусеницах (ЛК) для работы на труднопроходимой местности.


    Колесный экскаватор ЭК-18-30 может быть использован для выполнения следующих работ:

    1. Устройство котлованов высотных зданий.Вылет стрелы и объем ковша позволяют открывать большие ямы и глубины за несколько часов. Отличная маневренность дает возможность быстро перемещаться как по краю ямы, так и внутри нее. В зависимости от типа почвы используется один из сменных ковшей.
    2. Выемка траншей различной ширины и глубины. Использование съемных секций стрелы и ковшей определенной ширины позволяет делать ровные траншеи шириной 30 см и глубиной 600 см. Точное управление стрелой облегчает ремонт на высоком уровне.
    3. Разработка карьера. Экскаваторы ЕК 12 обладают достаточно высокими техническими характеристиками для удаления плотных вскрышных пород, твердых пород и мерзлого грунта. Большой объем ковша позволяет заполнить кузов грузовика песком, гравием или известняком за считанные минуты.
    4. Строительство и ремонт гидротехнических сооружений. Экскаваторы ЭК-18-20 хорошо зарекомендовали себя при строительстве мостов, дамб и плотин. Обладая хорошей маневренностью и проходимостью, экскаваторы ЭК-18-60 используются на всех этапах строительства, от земляных работ до планировки.
    5. Общественные работы. В черте города ЭК-14 – колесный экскаватор – незаменимая техника. С его помощью осуществляется ремонт канализации, теплотрасс и водопровода. Маневренная техника быстро и качественно копает ямы под канализационные и коммуникационные колодцы.

    Старший брат из семьи Твекс ЕК и просто хороший работяга. Рассмотрим, что он из себя представляет и чем отличается от братьев меньших.

    Среди продукции Тверского завода экскаватор ТВЭКС ЭК-18 имеет самые высокие показатели мощности.Такие преимущества, как длительный срок службы и надежность оборудования, обусловлены применением усиленной металлоконструкции несущей части.

    Потребители также отмечают высокие технические характеристики машины, в России ЭК-18 является одной из самых востребованных моделей отечественного производства. Производственное предприятие ОАО «Тверской экскаватор» изготавливает большое количество специальной строительной техники. Гидравлическая спецмашина оснащена пневматическим приводом колес. Экскаватор позиционируется как универсальная, производительная, неприхотливая, простая в уходе техника для выполнения землеройных работ. Его экономичность обусловлена ​​доступностью и дешевизной запчастей, малым расходом топлива.

    Экскаватор ТВЭКС 18 легко справляется с грунтами любой категории, что позволяет использовать технику повсеместно. Основные работы, для которых используется ЭК-18:

    • планировка территории;
    • погрузочно-разгрузочные работы с паллетным грузом;
    • снос строительных площадок;
    • карьера;
    • производство земляных работ – котлованов, траншей;
    • прочие виды строительных и сельскохозяйственных работ.

    Экскаватор ТВЭКС ЭК-18 российского производства неприхотлив к условиям эксплуатации. Обладает высокими эксплуатационными характеристиками при высоких и низких температурах, повышенной влажности и т. д. Благодаря таким качествам, как экономичность, надежность, ремонтопригодность и универсальность, экскаватор стал незаменимым помощником на строительных площадках и в карьерах.

    Модификации

    Существует несколько модификаций техники, основными отличительными чертами каждой модели является гидравлическая система и двигатель. Последние могут устанавливаться зарубежного или российского производства. Зарубежный агрегат отличается большей мощностью, экономичностью и более длительными межсервисными интервалами.

    ЭК-18 модификации:

    • стандартная модель ЭК-18;
    • ТВЭКС ЭК-18-20 отличается повышенной эффективностью; на него устанавливается стандартный рабочий орган (ковш) вместимостью 1 куб. м. Все комплектующие оборудования производятся в России. Основная рама усилена для обеспечения высокой производительности в тяжелых условиях работы.ТВЭКС 18-20 может комплектоваться большим количеством дополнительных рабочих органов. Эта модификация считается самой мощной и многофункциональной;
    • ЭК-18-30 – предыдущая модель с усовершенствованной гидросистемой иностранного производства;
    • ЭК-18-40 в стандартной комплектации имеет грейферный захват в качестве рабочего органа. Эта спецтехника чаще всего используется на лесозаготовительных предприятиях и предприятиях по переработке металлолома. Опционально данная модель может быть оборудована подъемной кабиной (при помощи гидравлики) и ломовым кузовом;
    • ЭК-18-44 является улучшенной версией предыдущей модели… Здесь в стандартной комплектации установлены гидравлическая подъемная кабина, ломоорган, пятичелюстной грейфер емкостью 0,65 м3, полноповоротный ротатор. Основное его назначение – погрузка и разгрузка полувагонов, а также работы, для которых предназначена модификация ЭК-18-40;
    • ТВЭКС ЭК-18-60 оснащен гребным гидромотором совместного производства Bosch и Rexroth, гидронасосом и силовой установкой производства Perkins;
    • ЭК-18-90М – последняя разработка производителя, в которой установлены мосты с самоблокирующимся дифференциалом, благодаря чему улучшена способность преодолевать сложные участки.Колесо итальянского производства имеет меньшие размеры, что создает более комфортные условия работы для оператора. Кроме того, кабина имеет повышенную жесткость. Силовая установка отличается повышенными мощностными показателями, что благоприятно сказывается на экономичности техники. Палки разного размера устанавливаются опционально, стандартно используется 2,2 м. Увеличение его длины способствует более глубокому копанию, но мощность рабочего органа снижается.

    Технические характеристики

    Для увеличения грузоподъемности ТВЭКС 18 планируется установка двух стрелоподъемных гидроцилиндров и ковша объемом 1 куб.м.м.

    К основным техническим характеристикам ТВЭКС ЭК-18 относятся:

    • масса – 18 тонн;
    • Вместимость рабочего органа стандартной комплектации – 0,65 м3, 0,77 м3, 1 м3;
    • высота выгрузки – от 6,24 м до 6,75 м;
    • радиус копания – от 8,85 м до 10 м;
    • глубина копания – от 5,77 м до 6,97 м;
    • угол поворота рабочего органа – 177 град.

    Характеристики тяжелой строительной техники зависят от модификации.Машина демонстрирует высокую работоспособность при температуре окружающего воздуха от -40 до +40 градусов. Таким образом, экскаватор может работать не только в России, но и в других странах.

    Двигатель

    Высокая производительность ТВЭКС 18 обусловлена ​​установкой мощного двигателя Д-245 объемом 4,75 л. Это четырехтактный четырехцилиндровый силовой агрегат мощностью 77 кВт или 107 лошадиных сил. Он оснащен системой водяного охлаждения и системой непосредственной подачи топливной смеси. Частота вращения составляет 2200 оборотов в минуту работы.Используется дизельное топливо, запуск агрегата осуществляется с помощью электростартера. Комплектующие для двигателя производятся в Германии. Модификации могут оснащаться двигателем Perkins модели 1104C-44TA мощностью 123 лошадиные силы.

    Цилиндры отечественного двигателя диаметром 110 мм расположены в ряд, вертикально. Основными узлами двигателя являются шатуны, поршни, блок цилиндров, головка блока цилиндров, маховик, коленчатый вал. Все они исправны. Для повышения производительности силовой установки используется турбонаддув, обеспечивающий увеличение крутящего момента до максимального значения (386 Нм) и ускорение. Сила обдува регулируется оператором.

    Для запуска двигателя в мороз предусмотрен предпусковой подогреватель производства Германии “Hydronic 10”.

    Расход топлива

    Составляет 236 г/кВт за час работы, бак дизельного топлива вмещает 255 литров.

    Трансмиссия

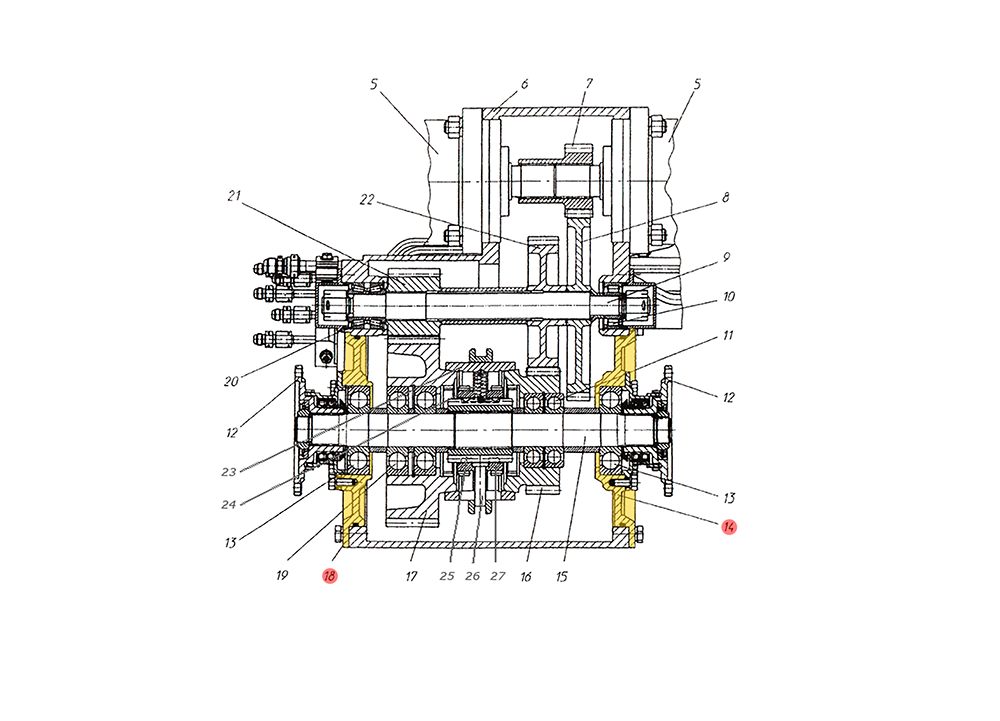

    Коробка передач
    1 – фланец; 2 – вал-полумуфта; 3, 16 – манжеты; 4, 8, 11, 18,20,23,25 – подшипники; 5 – гидромотор; 6, 28 – корпус; 7, 9, 19, 24, 26 – шестерни; 10 – вал-шестерня; 12, 17.29 – крышки; 13 – тормозной шкив; 14 – тормозная колодка; 15 – пальцы; 21.27 – полумуфты; 22 – вал.

    Редуктор (редуктор) ЭК-18 предназначен для передачи крутящего момента от гидромотора на ведущие мосты; для переключения передач, включения/выключения переднего моста и предотвращения самопроизвольного начала движения экскаватора (включение стояночного тормоза). В составе коробки переключения передач – гидромотор, 2-ступенчатая зубчатая передача, механизм переключения передач, стояночный тормоз. В осях экскаватора установлены колодочные пневматические тормоза.

    Электрооборудование

    Электрооборудование ЭК-18 отвечает за пуск двигателя, освещение рабочей зоны при необходимости, вентиляцию кабины, включение световой сигнализации при движении спецавтомобиля, а также за предварительный пуск двигателя дизельный двигатель. Помимо стартера, потребителями электроэнергии, использующими этот прием, являются приборы КИПиА, осветительные и светосигнальные устройства, двигатели вентиляторов, мотор-отопитель. Все источники и потребители тока подключены по однопроводной схеме, в которой минусовым проводом служит металлоконструкция («масса») спецавтомобиля.

    Шасси

    Шасси представлено колесным шасси. Экскаватор оснащен гидростатической коробкой передач производства немецкой компании ZF, которая отличается высокой надежностью, длительным сроком службы и эффективностью при любых условиях работы. Эта трансмиссия при совместной работе с двигателем позволяет автомобилю двигаться со скоростью до 20 км/ч.

    Перемещение экскаватора ТВЭКС 18 по месту проведения работ осуществляется автономно. Для перевозки техники к месту проведения работ необходимо использовать буксир, при этом максимальная скорость движения достигает 40 км/ч.

    Стандартный узел включает опору отвала и две выносные опоры, обеспечивающие устойчивость машины.

    Гидросистема

    Потребитель имеет возможность приобрести ТВЭКС ЭК-18 с различными гидросистемами в зависимости от модификации машины. Стандартно установлена ​​система производства российской компании «Пневмостроймашина». Характеризуется мощностью 50 кВт или 70 лошадиных сил. Максимальное давление в системе составляет 28 МПа, а насос, который его создает, перекачивает 248 литров гидравлической жидкости за минуту работы.Бак для гидравлической жидкости имеет емкость 350 литров.

    Модификации оснащены системой совместного производства Bosch и Rexroth.

    Устройство

    К основным преимуществам экскаватора ТВЭКС ЭК-18 относятся:

    • простота управления и производства сервисных работ;
    • надежность, долговечность;
    • универсальность и многофункциональность за счет установки дополнительных рабочих органов;
    • производительность;
    • установка силового агрегата повышенной мощности;
    • установка комфортного сиденья оператора;
    • устойчивость;
    • установка эргономичной кабины оператора с широким углом обзора, защитными барьерами от пыли и повышенной безопасностью.

    Размеры

    Размеры ЭК-18: 9,4 м х 2,5 м х 3,25 м (5,25 м с поднятой кабиной). В зависимости от модификации габариты оборудования могут отклоняться от указанных на 0,1 – 0,2 м.

    Кабина

    Преимущества кабины экскаватора включают повышенную безопасность и простоту использования. Управление экскаватором ТВЭКС ЭК-18 теперь стало еще проще, а все внимание оператора сосредоточено не на органах управления, а на рабочем процессе.

    Сама кабина разработана российской производственной компанией. Имеет большую площадь остекления, отличную виброизоляцию, в стандартную комплектацию входит система обогрева. Опционально можно установить систему кондиционирования, уменьшенный руль с возможностью регулировки, водительское кресло с регулировкой под индивидуальные особенности, джойстиковую систему управления.

    Немного изменилось положение кабины оператора относительно ходовой части.Вся платформа теперь видна. Это нововведение позволило ЭК-18 составить конкуренцию иностранной технике мировых брендов. При этом соотношение цена/качество отечественной модели в несколько раз выше, чем у зарубежной спецтехники.

    Приборная панель включает в себя контроллеры и органы управления, расположение которых тщательно продумано. В кабине экскаватора ТВЭКС ЭК-18 предусмотрено несколько отделений для вещей – инструмента, аптечки, личных вещей и т.д. .В стандартную комплектацию входит ковш вместимостью от 0,65 м3 до 1 м3 в зависимости от модификации и длины рукояти. ТВЭКС ЭК-18 поступает в продажу в комплекте с рабочими органами:

    • грейферы – погрузочные (5-ти челюстные) для сыпучих грузов, копающие; рыхлитель
    • применяется при разработке скальных и мерзлых грунтов;
    • гидромолот необходим для сноса бетонных и железобетонных строительных объектов или их частей, для разработки мерзлых грунтов;
    • Захват для бревен с возможностью обработки грузов массой до 3 тонн.Гарантирует высокую эффективность производства погрузочно-разгрузочных работ и хранения паллетных материалов. Дополнительно может быть установлен полноповоротный вращатель; Гидравлические ножницы
    • применяются для резки металлических изделий и дробления твердых материалов.

    Преимущества и недостатки

    Приобретение EK 18 TVEX является разумным и долгосрочным вложением. Спецтехника с повышенными техническими и ходовыми возможностями, простым и интуитивно понятным управлением, неприхотливая в эксплуатации и обслуживании.С доступными и приемлемыми ценами на запчасти и большим количеством центров технической поддержки практически в каждом городе. По результатам опроса окупаемость в самые короткие сроки.
    К недостаткам можно отнести только один: колесная формула машины не предназначена для работы на слабонесущих грунтах.

    ((отзывы в целом)) /5 Пользователи ( 0 Оценки)

    Надежность

    Удобство и комфорт

    Ремонтопригодность

    Экскаватор одноковшовый ЭК-18 — многоцелевая землеройная машина, предназначенная для разработки котлованов, траншей, карьеров в грунтах I-IV категорий, погрузки и выгрузки сыпучих материалов, разрыхленных горных пород и мерзлых грунтов (кусковым размером не более 200 мм), а также другие работы в условиях промышленного, городского, сельского, транспортного и мелиоративного строительства.

    Сменные виды рабочего оборудования:

    1. Палки сменные L=2200, 2800, 3400 мм и с ковшами соответственно V=0,77 м 3 , 0,65 м 3 ;
    2. Молот гидравлический МГ-300, предназначенный для разрушения бетонных и железобетонных дорожных покрытий, конструкций из кирпича, неармированного бетона и других подобных работ, в том числе разрыхления мерзлых грунтов и уплотнения рыхлых грунтов;
    3. Ножницы гидравлические НГ-1624;
    4. Рыхлитель 225-00-40.17.400;
    5. Захват для бревен 313-00-40.12.000 грузоподъемностью 3 тонны для погрузочно-разгрузочных работ и штабелирования бревен и других пиломатериалов. Захват для бревен может быть оснащен полноповоротным вращателем;
    6. Грейфер копатель и грейфер для сыпучих материалов.

    Есть вариант исполнения с двумя парами аутригеров.

    Различные модификации экскаватора ЭК-18:

    Экскаватор ЭК-18-20 обеспечивает высокую производительность за счет ковша вместимостью 1 куб. Усиленная металлоконструкция рабочего оборудования обеспечивает высокую надежность и долговечность. Экскаватор ЭК-18-20 имеет большой набор сменного рабочего оборудования. Экскаватор ЭК-18-20 считается самой мощной многофункциональной машиной.

    Экскаватор ЭК-18-30 имеет те же характеристики, что и экскаватор ЭК-18-20, но при этом оснащен импортной гидравликой.

    Экскаватор ЭК-18-40 – экскаватор пневмоколесный гидравлический для погрузочно-разгрузочных работ с грейферным захватом. Специальная машина для погрузки металлолома и леса – экскаватор ЭК-18-40 с ломовым оборудованием и гидравлической подъемной кабиной.

    Экскаватор-перегружатель ЭК-18-44 – специальный пневматический с ломовым оборудованием, грейфер пятичелюстной ГП-554 объемом 0,65 м.куб. метров, полноповоротный вращатель и гидравлическая подъемная кабина для погрузки металлолома и леса, для погрузки/разгрузки полувагонов.

    Экскаватор ЭК-18-60 с гидронасосом и гидромотором Bosch-Rexroth, двигатель Perkins.

    Одноковшовый полноповоротный пневмоколесный экскаватор ЭК-18:

    1 – силовая установка; 2 – поворотный стол; 3 – кабина оператора; 4 – моноблочная стрела; 5, 7, 10 – гидроцилиндры рукояти, ковша и стрелы; 6 – ручка; 8 – ковш; 9 – опора-лопасть; 11 – пневматический ходовой механизм колеса; 12 – опора аутригера

    Экскаватор ЭК-18 — колесный экскаватор, оснащенный ковшом. Данная техника производится компанией «РМ-Терекс» на Тверском экскаваторном заводе. Спецтехника предназначена для разработки котлованов, рытья траншей, рыхления горных пород, погрузки, разгрузки сыпучих материалов, для выполнения других работ в промышленном, городском, коммунальном, транспортном строительстве.

    Область применения

    Линейка экскаваторов ЭК-18, технические характеристики которых постоянно совершенствуются, пользуется повышенным спросом у строительных компаний и государственных организаций.Такой спрос основан на том, что экскаваторы ЭК-230-06 и родственные им модели сочетают в себе универсальность, производительность и доступную стоимость. Сегодня можно купить машины не только на колесах, но и на гусеницах (ЛК) для работы на труднопроходимой местности.

    Колесный экскаватор ЭК-18-30 может применяться для выполнения следующих работ:

    1. Устройство котлованов высотных зданий. Вылет стрелы и объем ковша позволяют открывать большие ямы и глубины за несколько часов. Отличная маневренность дает возможность быстро перемещаться как по краю ямы, так и внутри нее.В зависимости от типа почвы используется один из сменных ковшей.
    2. Выемка траншей различной ширины и глубины. Использование съемных секций стрелы и ковшей определенной ширины позволяет делать ровные траншеи шириной 30 см и глубиной 600 см. Точное управление стрелой облегчает ремонт на высоком уровне.
    3. Разработка карьера. Экскаваторы ЕК 12 обладают достаточно высокими техническими характеристиками для удаления плотных вскрышных пород, твердых пород и мерзлого грунта. Большой объем ковша позволяет заполнить кузов грузовика песком, гравием или известняком за считанные минуты.
    4. Строительство и ремонт гидротехнических сооружений. Экскаваторы ЭК-18-20 хорошо зарекомендовали себя при строительстве мостов, дамб и плотин. Обладая хорошей маневренностью и проходимостью, экскаваторы ЭК-18-60 используются на всех этапах строительства, от земляных работ до планировки.
    5. Общественные работы. В черте города ЭК-14 – колесный экскаватор – незаменимая техника. С его помощью осуществляется ремонт канализации, теплотрасс и водопровода. Маневренная техника быстро и качественно копает ямы под канализационные и коммуникационные колодцы.

    См. также: Экскаваторы-планировщики для земляных работ

    Экскаваторы ЭК-8-20 2005 г.в. пользуются спросом у владельцев дач и загородных домов. Многофункциональное оборудование идеально подходит для строительства подземных сооружений, создания насыпей, прокладки коммуникаций, устройства котлованов.

    Достоинство

    Модели 14 и 16 экскаватора ЕК разработаны на базе техники, прошедшей многолетнюю проверку в различных климатических и погодных условиях.Применение современных технологий позволило значительно улучшить технические характеристики экскаваторов ЭК-270Л. Землеройные агрегаты отличаются высокой надежностью и длительным сроком службы.

    Техника имеет следующие положительные особенности:

    • Широкий температурный диапазон применения. Землеройная машина может работать при температуре -45…+45 ºС. Это обеспечивает высокий спрос (в том числе на экскаватор ЭК-400) по всей России, в ближнем и дальнем зарубежье.
    • Ограниченный радиус поворота платформы. Такое решение позволяет работать в условиях ограниченного пространства без риска повреждения стрелы и окружающих предметов.
    • Повышенная надежность и долговечность ходовой части. Все узлы и механизмы изготовлены из высококачественной стали. Сварные швы выполняются с подачей инертного газа, что придает им прочность и устойчивость к коррозии.
    • Удобное управление рабочими органами. Экскаватор ЭК-270 оснащен просторной кабиной с панорамными окнами.Кабина комплектуется эргономичным креслом с несколькими настройками. Описание элементов управления содержит точные инструкции по их использованию. Рычаги и кнопки легко нажимаются.
    • Повышенная грузоподъемность. Стрела оснащена двумя цилиндрами. Это позволяет работать с массивными грузами, поднимаемыми за один прием. Производительность оборудования меняется в лучшую сторону.
    • Простота конструкции и надежность. Все узлы землеройной машины спроектированы так, чтобы выдерживать полную нагрузку в течение длительного периода времени.При выходе из строя отдельных деталей ремонт проводится быстро, без отправки техники в сервисный центр.
    • Высокая скорость работы. Колесный экскаватор Кранекс ЭК-270 может преодолевать большие расстояния, передвигаясь своим ходом. Это позволяет сэкономить на транспортных услугах, избегая перевозки на прицепе или железнодорожной платформе.

    См. также: Одноковшовый колесный экскаватор ЭО-3322

    Параметры стрелы позволяют прикреплять к ней различные модификации вспомогательного оборудования.При низкой стоимости землеройная техника заменяет несколько машин узкой специализации.

    Дополнительное оборудование

    Гусеничные и колесные агрегаты производства Тверского экскаваторного завода приспособлены для работы с навесным оборудованием отечественного и зарубежного производства. В большинстве случаев их устанавливает один оператор.

    Расширение функциональных возможностей экскаватора осуществляется путем установки следующих устройств:

    • Различные модификации ковша. Их используют для работы с сыпучим материалом определенной плотности и твердости.Узкие ковши используются для рытья траншей и удаления камней. Широкие ковши используются для вскрытия, подбора грунта и известняка. Ширина ковшей варьируется в пределах 30-80 см, а объем 0,4-0,85 м³. Ковши предусматривают установку коронок, значительно увеличивающих ресурс инструмента.
    • Рыхлитель. Изготовлен из высокопрочной закаленной стали. Предназначен для разрушения асфальтовых и бетонных покрытий, бордюров и тонких стен. При работе с грунтом вскрывает мерзлый слой, разрыхляет уплотненную поверхность для последующей выемки ковшом.
    • Буровая установка. Он позволяет делать скважины диаметром до 30 см и глубиной до 20 м. Применяется для бурения скважин на воду, проделывания отверстий под столбы и опоры. В подсобном хозяйстве ямы для рассады и опоры для забора делают с помощью бура.
    • Рукояти стрелы. Они используются для увеличения глубины копания и высоты подъема. Поставляется с ведрами или отдельно. Длина сменных ручек варьируется в пределах 220-340 см.
    • Захват.Используется для погрузочно-разгрузочных и земляных работ. Создает углубления в мягком грунте, захватывает сыпучий материал (сено, ветки, ботву).
    • Магнитная шайба. Применяется для сбора мелких и крупных фрагментов металлолома размером до 200 см и весом до 50 кг.
    • Гидравлический молот. Является более мощным аналогом отбойного молотка. Применяется для демонтажа дорог, жилых домов и инженерных сооружений. При прокладке линий связи используется для дробления горных пород и камней.При монтаже плиты используется для уплотнения грунта.
    • Мульчер. Он способен измельчать на щепки ветки толщиной до 10 см. Уничтожает лес от обочины полосой шириной до 6 м. При необходимости используется в процессе укладки и уборки просек. В частном секторе он точит спиленные деревья, не заходя во двор.

    Читайте также: Вся необходимая информация по вождению экскаватора для начинающих

    Для перевозки всего комплекта навесного оборудования достаточно кузова грузовика или двухосного прицепа.

    Технические характеристики

    Производитель постоянно работает над улучшением характеристик экскаваторов серии ЕК. Сегодня эта техника практически не уступает зарубежным аналогам, а по некоторым параметрам и превосходит их.

    Общие технические характеристики колесной землеройной машины следующие:

    • длина – 8200 мм;
    • ширина – 2500 мм;
    • высота – 3140 мм;
    • масса без дозаправки – 14200 кг;
    • скорость по шоссе – 25 км/ч;
    • минимальный радиус поворота – 850 см;
    • Колеса – пневматические, с протектором 12.00-20;
    • максимальный преодолеваемый подъем – 32º; Запас хода
    • – 400 км.

    Параметры землеройной техники:

    • Объем ковша – 0,35-0,85 м³;
    • максимальный вылет стелы – 960 см;
    • глубина копания – 540 см;
    • высота подъема ковша – 650 см;
    • Грузоподъемность – 1200 кг.

    Полный цикл, состоящий из опускания ковша, захвата материала и выгрузки грунта, занимает не более 15 секунд, что является очень высоким показателем.

    Характеристики силовой установки:

    • двигатель – дизель ММЗ с водяным охлаждением;
    • мощность при 2200 об/мин – 124 л.с.;
    • объем двигателя – 4,5 литра;
    • объем топливного бака – 250 л;
    • расход топлива по трассе – 25-30 литров на 100 км;
    • расход топлива в режиме экскаватора – 11-13 л/ч.

    Коробка передач имеет 4 передачи переднего хода (включая пониженную передачу) и 1 передачу заднего хода. Передний привод обеспечивает высокую проходимость техники при работе в условиях бездорожья.

    Благодаря оптимальному сочетанию таких показателей, как цена и качество, техника Тверского экскаваторного завода практически не имеет конкурентов. Колесные и гусеничные экскаваторы серии ЕК ценятся во всем мире, что подтверждается их крупными экспортными поставками.

    Параметры копания экскаватора ТВЭКС ЕК 18

    Рукоять, м 2,2 2,8 3,4
    Радиус копания, м 9,1 9,65 10,2
    Радиус копания на уровне стоянки, м 8,85 9,42 10,0
    Кинематическая глубина копания, м 5,77 3,67 6,97
    Высота разгрузки, м 6,24 6,5 6,75
    Угол поворота ковша (град.) 177 177 177
    Вместимость ковша наибольшая (SAE), м 3 1,0 0,77 0,65

    1 ручка 2,2 м
    2 стержень 2,8 м
    3 стержень 3,4 м

    • Захват для копания
    • Гидравлический молот
    • Гидравлические ножницы
    • Рыхлитель
    • Захват для бревен
    • Ножницы гидравлические НГ-1624
    • Рыхлитель 225-00-40. 17.400

    1 ручка 2,2 м
    2 стержень 2,8 м
    3 стержень 3,4 м

    Сменные типы рабочего оборудования для TVEKS EK-18 Excavator

    • копание GRAPPLE
    • загрузка GRAB (пять челюстей)
    • Гидравлический молоток
    • Гидравлические ножницы
    • Ripper
    • Ripple

    Разборка и разрушение кирпичных, бетонных и железобетонных конструкций средней прочности, в том числе резка арматуры, разрушение металлоконструкций, резка металлолома, шихта.Погрузка и выгрузка сыпучих и несыпучих грузов из полувагонов.

    Ковш объемом 1 м 3 можно заменить на:

    • Палки сменные L=2200 мм, 2800 мм, 3400 мм и с ковшами соответственно V=0,77 м 3 , 0,65 м 3 .
    • Гидравлический молот МГ-300, предназначенный для разрушения бетонных и железобетонных дорожных покрытий, кирпичных конструкций, неармированного бетона и других подобных работ, в том числе для разрыхления мерзлых грунтов и уплотнения рыхлых грунтов.
    • Ножницы гидравлические НГ-1624
    • Рыхлитель 225-00-40.17.400
    • Захват бревен 313-00-40.12.000 грузоподъемностью 3 т для погрузочно-разгрузочных работ и штабелирования бревен и других пиломатериалов. Захват для бревен может быть оснащен полноповоротным вращателем.
    • Грейфер копатель и грейфер для сыпучих материалов.

    Возможен вариант исполнения с двумя парами аутригеров.

    Двигатели фирмы Perkins полностью соответствуют всем международным экологическим требованиям и имеют ряд существенных преимуществ:

    • вдвое больший ресурс и гарантийный срок службы по сравнению с отечественными двигателями;
    • На 10 % больше крутящего момента;
    • обеспечивающий экономию топлива на 10-20% в зависимости от вида работ;
    • сокращение времени обслуживания на 20% за счет увеличения интервалов между обслуживаниями;
    • снижение уровня шума и вибрации на рабочем месте оператора.

    Использованные материалы ОАО «Тверской экскаватор», http://www. tvexc.ru.

    Фотографии Колесный экскаватор ТВЭКС ЭК-18

    Дополнительная информация

    Технические характеристики колесных экскаваторов Твекс ЭК-8, ЭК-12, ЭК-14, ЭК-18, ЭК-18-40 и Твекс 5846 (ЭА-17) автомобильный экскаватор производства Тверской экскаваторный завод сведены в одну таблицу

    В линейке Тверского завода модель ЭК-18 является флагманом с самой высокой грузоподъемностью.Основные особенности технологии (надежность и долговечность) обусловлены усиленной структурой металлической конструкции.

    Ковш кубический и два гидроцилиндра подъема стрелы позволяют ЭК-18 справляться с перемещением тяжелых грузов.

    Данная техника представляет собой пневмоколесный гидравлический экскаватор, применяемый для разборки и разрушения железобетонных, кирпичных и бетонных конструкций средней прочности. Модель также используется для разрушения металлоконструкций, резки металлолома, резки арматуры и погрузочно-разгрузочных работ нетекучих и рыхлых грунтов. Методика также нашла применение в различных задачах по демонтажу объектов из бетона и других конструкций из подобных материалов.

    ЭК-18 предназначен для работы с навесными грейферами разного уровня функциональной направленности. Наиболее популярны мобильные модификации с колесным шасси, но есть и тяжелые версии на гусеничном шасси.

    ЕК-18 — действительно универсальная землеройная машина. Через него можно копать карьеры, траншеи и котлованы в грунтах, относящихся к I-IV категориям, а также осуществлять погрузку мерзлых грунтов и разрыхленных пород куском менее 200 мм.

    Экскаватор модификаций ЭК 18-20, 18-30, 18-40, 18-44, 18-60

    Тверской Экскаватор выпускает несколько модификаций данной модели:

    • классический ЭК-18;
    • ЭК-18-20 с повышенной производительностью и ковшом объемом один куб. Благодаря дополнительно усиленной металлической конструкции оборудования техника может работать в сложных условиях. Для ЭК-18-20 производитель предлагает огромный выбор сменного рабочего оборудования. При этом сама модель считается самой мощной многофункциональной машиной;
    • ЭК-18-30 – аналог ЭК-18-20 с аналогичными характеристиками. Отличие только в наличии импортной гидравлики;
    • ЭК-18-40 – экскаватор гидравлический пневмоколесный, оснащенный грейферным захватом. Специальная версия, предназначенная для погрузки леса и металлолома. Дополнительно оборудован гидравлической подъемной кабиной и ломовым оборудованием;
    • ЭК-18-44 – специальное пневматическое исполнение с грейфером ГП-554 с 5 захватами грузоподъемностью 0.65 куб.м., гидравлическая подъемная кабина, полноповоротный вращатель и ломовое оборудование. Используется для погрузки/разгрузки полувагонов и погрузки леса и металлолома;
    • ЭК-18-60 оснащен ходовым двигателем Bosch-Rexroth, гидронасосом и агрегатом Perkins.
    • Экскаватор колесный Твэкс ЭК-18-90(М) является эволюционным продолжением предыдущей модели. Измененная конструкция рабочего оборудования, более мощный двигатель.

    Основные преимущества ЭК-18:

    1. устойчивость;
    2. мощный мотор;
    3. усовершенствованная кабина;
    4. длительный срок эксплуатации и надежность;
    5. высокая производительность;
    6. простота управления и простота обслуживания;
    7. многофункциональность;
    8. продуманное расположение приборов и индикаторов на панели управления.

    Технические характеристики

    Вес экскаватора 18 000 кг. ЭК-18 размеры:

    • длина – 9400 мм;
    • ширина – 2500 мм;
    • высота – 3250 мм;

    Эксплуатационные параметры модели:

    • Вместимость ковша – 0,65 (0,77; 1) куб.м.;
    • высота выгрузки – 6240-6750 мм;
    • радиус копания – 8850-10000 мм;
    • глубина копания – 5770-6970 мм;
    • угол поворота ковша – 177 градусов;
    • Максимальная скорость автомобиля 20 км/ч.

    Расход топлива

    Расход топлива ЭК-18 составляет 236 г/кВт.ч. При этом топливный бак модели вмещает до 255 литров.

    Двигатель

    ЭК-18 оснащен мощным 4-тактным 4-цилиндровым дизельным агрегатом «Д-245» с системой жидкостного охлаждения и непосредственным впрыском топлива. Двигатель запускается с помощью электростартера. Силовая установка оснащена дополнительными элементами производства Германии. Некоторые модификации ЕК-18 оснащены британским агрегатом «Перкинс» повышенной мощности.

    Двигатель Д-245 имеет вертикальное рядное расположение цилиндров. Основными узлами силовой установки являются коленчатый вал, блок цилиндров, маховик, поршни, головка блока цилиндров и шатуны. Использование турбокомпрессора с регулируемым давлением наддува обеспечивает улучшенную приемистость и повышенный крутящий момент.

    Параметры двигателя “Д-245”:

    • рабочий объем – 4,75 л;
    • мощность – 105 л.с.;
    • максимальный крутящий момент – 385,5 Нм;
    • частота вращения – 2200 об/мин;
    • диаметр цилиндра – 110 мм.

    Дополнительное оборудование

    ЭК-18 может комплектоваться дополнительными системами и модулями. Для данной модели Экскаватор Тверской предлагает:

    • рыхлитель 225-00-40.17.400, который позволяет удалять из почвы различные элементы, осуществляя глобальную очистку;
    • Гидромолот МГ-300. Применяется для демонтажа различных деревянных, бетонных и кирпичных зданий и сооружений. Также гидромолот применяют для уплотнения рыхлого слоя земли и разрыхления мерзлого грунта;
    • Ножницы гидравлические ИГ-821 и ИГ-811.Этот элемент имеет дополнительное оборудование, обеспечивающее необходимое вращение ножниц, что позволяет значительно расширить перечень выполняемых операций;
    • Захват для бревен МГ-300. Используется для разгрузки, погрузки, штабелирования бревен и имеет грузоподъемность 3000 кг. Дополнительно может комплектоваться полнооборотным вращателем;
    • захват ГК-221. Применяется для выполнения операций по разгрузке и погрузке материалов и разработке грунта.

    Цена новых и б/у

    Новый экскаватор ЕК-18 будет стоить 4-4.5 миллионов рублей. Б/у варианты намного доступнее. Так, за модель 2008-2009 года в хорошем состоянии придется отдать 1-1,8 млн рублей. Автомобили до 2000 года предлагаются за 400-500 тысяч рублей. Аренда экскаватора стоит около 8 000-10 000 рублей за смену.

    Аналоги

    Аналогами ЭК-18 являются модели ЭО-33211 и ЭО-4321.

    В одноименной линейке Тверского завода колесный экскаватор Твекс ЭК 18 является самым мощным агрегатом, отличающимся отличной грузоподъемностью.Усиленная конструкция металлоконструкций рабочего оборудования определяет основные преимущества оборудования – долговечность и надежность.

    Два цилиндра стрелы и ковш кубометра облегчают работу с движущимися грузами. Разработчики также уделили внимание кабине оператора. Помимо своей эргономики, он отличается прекрасным обзором района земляных работ и других видов работ.

    Твекс ЭК 18 оснащены мощнейшим двигателем типа Д-245, мощность которого составляет 105 лошадиных сил.Он оснащен предпусковым подогревателем, который производитель получает напрямую из Германии. Возможна комплектация техники по индивидуальному заказу дизельным двигателем Perkins (Великобритания), а также импортной гидравликой.

    Благодаря возможности использования рукоятей в трех вариантах – 3,4, 2,8 и 2,2 метра – возможна установка ковша объемом 1, 0,77 и 0,65 куб. м. м соответственно.

    По показателю «цена-качество» рассматриваемая модель не имеет отечественных аналогов на рынке.Более-менее похожие решения могут предложить лишь немногие иностранные производители.

    Возможна комплектация экскаватора сменным (дополнительным) оборудованием:

    • гидромолот – разрушает дорожные покрытия из железобетона, бетона (в том числе неармированного бетона) и кирпича, разрыхляет грунт (в том числе мерзлый), пандусирует рыхлая земля;
    • рыхлитель – разрыхляет мерзлый грунт и асфальтобетонное покрытие, применяется для удаления бордюрных камней;
    • Грейфер
    • – необходим для копания и погрузочно-разгрузочных работ.Может быть дополнен полнооборотным гидравлическим вращателем и удлинителем;
    • с захватом бревен грузоподъемностью 3 тонны – укладывает бревна в штабели, участвует в выполнении ПРП;
    • Ножницы гидравлические – применяются в процессе работ по разрушению бетона. Оснащен ротатором.

    Применение

    Экскаватор ТВЭКС 18 легко справляется с грунтами любой категории, что позволяет использовать технику повсеместно. Основные работы, для которых используется ЭК-18:

    • планировка территории;
    • погрузочно-разгрузочные работы с паллетным грузом;
    • снос строительных площадок;
    • карьера;
    • производство земляных работ – котлованов, траншей;
    • прочие виды строительных и сельскохозяйственных работ.

    Модификации

    Существует несколько модификаций оборудования, основными отличительными особенностями каждой модели являются гидравлическая система и двигатель. Последние могут устанавливаться зарубежного или российского производства. Зарубежный агрегат отличается большей мощностью, экономичностью и более длительными межсервисными интервалами.

    Модель EK-18-20 EK-18-30 EK-18-60 EK-18-90
    Двигатель ММЗ 245С Перкинс 1104С-44ТА Д-245 2С2
    Тип двигателя Дизель, жидкостное охлаждение
    Мощность двигателя, л. с.п. 105 123 122
    Гидравлика PSM Bosch-Rexroth
    Рукоять, м 2,2/,2,8/3,4
    Вместимость ковша, куб. м 1,0/0,7/0,65
    Глубина копания 5,77/6,37/6,97
    Высота разгрузки, м 6,24/6,5/6,75
    Длительность цикла, с 18,5
    Скорость движения, км/ч 20
    Габаритные размеры, мм 9360/2500/3158
    Масса снаряжения, т 18,4

    ЭК-18 модификации:

    • стандартная модель ЭК-18;
    • ТВЭКС ЭК-18-20 отличается повышенной эффективностью; на него устанавливается стандартный рабочий орган (ковш) вместимостью 1 куб. м. Все комплектующие оборудования производятся в России. Основная рама усилена для обеспечения высокой производительности в тяжелых условиях работы. ТВЭКС 18-20 может комплектоваться большим количеством дополнительных рабочих органов. Эта модификация считается самой мощной и многофункциональной;
    • ЭК-18-30 – предыдущая модель с усовершенствованной гидросистемой иностранного производства;
    • ЭК-18-40 в стандартной комплектации имеет грейферный захват в качестве рабочего органа. Эта спецтехника чаще всего используется на лесозаготовительных предприятиях и предприятиях по переработке металлолома.Опционально данная модель может быть оборудована подъемной кабиной (при помощи гидравлики) и ломовым кузовом;
    • ЭК-18-44 — улучшенная версия предыдущей модели. Здесь в стандартной комплектации установлены гидравлическая подъемная кабина, скрапорган, пятичелюстной грейфер емкостью 0,65 м3, полноповоротный ротатор. Основное его назначение – погрузка и разгрузка полувагонов, а также работы, для которых предназначена модификация ЭК-18-40;
    • ТВЭКС ЭК-18-60 оснащен гребным гидромотором совместного производства Bosch и Rexroth, гидронасосом и силовой установкой производства Perkins;
    • ЭК-18-90М – последняя разработка производителя, в которой установлены мосты с самоблокирующимся дифференциалом, благодаря чему улучшена способность преодолевать сложные участки. Рулевое колесо итальянского производства имеет меньшие размеры, что создает более комфортные условия работы для оператора. Кроме того, кабина имеет повышенную жесткость. Силовая установка отличается повышенными мощностными показателями, что благоприятно сказывается на экономичности техники. Палки разного размера устанавливаются опционально, стандартно используется 2,2 м. Увеличение его длины способствует более глубокому копанию, но мощность рабочего органа снижается.

    Технические характеристики и габариты

    Для увеличения грузоподъемности ТВЭКС 18 планируется установка двух стрелоподъемных гидроцилиндров и ковша объемом 1 куб.м.м.

    К основным техническим характеристикам ТВЭКС ЭК-18 относятся:

    • масса – 18 тонн;
    • Вместимость рабочего органа стандартной комплектации – 0,65 м3, 0,77 м3, 1 м3;
    • высота выгрузки – от 6,24 м до 6,75 м;
    • радиус копания – от 8,85 м до 10 м;
    • глубина копания – от 5,77 м до 6,97 м;
    • угол поворота рабочего органа – 177 град.

    Характеристики тяжелой строительной техники зависят от модификации.Машина демонстрирует высокую работоспособность при температуре окружающего воздуха от -40 до +40 градусов. Таким образом, он может работать не только в России, но и в других странах.

    Размеры ЭК-18: 9,4 м х 2,5 м х 3,25 м (5,25 м с поднятой кабиной). В зависимости от модификации габариты оборудования могут отклоняться от указанных на 0,1 – 0,2 м.

    Двигатель

    Высокая производительность ТВЭКС 18 обусловлена ​​установкой мощного двигателя Д-245 объемом 4,75 л. Это четырехтактный четырехцилиндровый силовой агрегат мощностью 77 кВт или 107 лошадиных сил.Он оснащен системой водяного охлаждения и системой непосредственной подачи топливной смеси. Частота вращения составляет 2200 оборотов в минуту работы. Используется дизельное топливо, запуск агрегата осуществляется с помощью электростартера. Комплектующие для двигателя производятся в Германии. Модификации могут оснащаться двигателем Perkins модели 1104C-44TA мощностью 123 лошадиные силы.

    Цилиндры отечественного двигателя диаметром 110 мм расположены в ряд, вертикально. Основными узлами двигателя являются шатуны, поршни, блок цилиндров, головка блока цилиндров, маховик, коленчатый вал.Все они исправны. Для повышения производительности силовой установки используется турбонаддув, обеспечивающий увеличение крутящего момента до максимального значения (386 Нм) и ускорение. Сила обдува регулируется оператором.

    Для запуска двигателя в мороз предусмотрен предпусковой подогреватель производства Германии “Hydronic 10”.

    Расход топлива ЭК-18 236 г/кВт за час работы, бак дизельного топлива вмещает 255 литров.

    ЦЕНА ЗА ИЗМЕНЕНИЕ 10 000 РУБ.

    Технические характеристики: параметры копания:

    • Вес, T 14
    • емкость (SAE), M3 0,8 (0,4; 0,5; 0,65)
    • Длина, мм 8200
    • Ширина, мм 2500
    • Высота, мм 3140
    • Двигатель Д-245
    • Мощность двигателя, л.с. 105
    • Время цикла, с 16
    • Давление в гидросистеме, МПа 28
    • Скорость движения, км/ч 25 (20)
    • Рукоять, м 1,9
    • Радиус копания, м 8. 2
    • Радиус копания на стояночном уровне, м 7,92
    • Кинематическая глубина копания, м 4,89
    • Высота выгрузки, м 5,72
    • Угол поворота ковша (градусы) 173
    • Максимальный объем ковша 0,8

    Экскаватор колесный гидравлический ЭК-18 по праву называют флагманом среди подобной спецтехники. Отличается высокой грузоподъемностью и надежностью в эксплуатации. Его конструкция имеет прочное усиленное основание, что позволяет использовать представителей этой модели для работ по демонтажу зданий и других объектов.

    Экскаватор ЕК 18-20

    Многофункциональный экскаватор ЕК 18-20 предназначен для выполнения разнообразных функций. Основной из них – земляные работы. С его помощью можно копать:

    • котлован;
    • траншеи для прокладки коммуникаций;
    • карьеры.

    Прочный материал, из которого изготовлена ​​насадка, пригоден для копания мерзлых грунтов. Также этот экскаватор можно использовать для погрузки разрыхленной породы, если размер одного куска не превышает 20 сантиметров.

    Данная модель считается самой мощной из всего семейства и рекомендуется для работы с грузами повышенной массы, разрушения железобетонных конструкций и кирпичных стен, резки арматуры и выгрузки сыпучих материалов.

    Экскаватор ЕК 18-20, цены

    К преимуществам экскаватора ЕК 18-20, цены на которые предлагаем узнать по телефону у наших менеджеров, можно отнести длительность эксплуатации и надежность. Он устойчив на любом грунте, имеет мощный мотор и показывает высокие результаты в работе.Он прост не только в эксплуатации, но и в обслуживании. Его кабина обеспечивает оператору широкий обзор местности. Его компоновка уникальна тем, что производитель сделал акцент на безопасности и комфорте эксплуатации оборудования.

    Экскаватор одноковшовый ЭК-18

    Основная направленность машины – работа с навесным грейфером. Спецтехника – это универсальная машина, которая имеет широкий спектр применения. На машине установлена ​​хорошо оборудованная кабина.Инженеры, разрабатывающие эту технику, большое внимание уделили управлению, что отразилось на маневренности экскаватора. Компоновка самой кабины была изменена, чтобы значительно увеличить максимальный обзор для оператора. Предусмотрено большое количество дополнительных съемных насадок. Это позволило сделать экскаватор ЭК-18 достаточно конкурентоспособной машиной по отношению к передовым зарубежным аналогам.

    Особенности конструкции

    На экскаваторе установлена ​​специальная стальная кабина, имеющая несущую раму из трубчатого профиля.Остеклен с четырех сторон и сверху. Верхнюю часть лобового стекла можно сдвинуть под крышу, а нижнюю снять с помощью рычажного механизма. На крыше есть верхний люк. В салоне установлен отопитель, узкая рулевая колонка регулируется по углу наклона. Сиденье оснащено механической подвеской, есть возможность регулировки подлокотников и подголовника. Есть отсек для личных вещей водителя, место для цистерны с питьевой водой, также есть аптечка и огнетушитель.Сама кабина установлена ​​на гидравлических гасителях колебаний.

    Для наблюдения за рабочими параметрами машины имеется приборная панель, на которой установлены счетчик моточасов, указатель температуры гидравлического масла, указатель напряжения бортовой сети.

    Экскаватор Твэкс ЭК-18 имеет пневматическое ходовое устройство, особенности которого выражаются стальными крыльями колес с противоскользящей поверхностью, с правой и левой стороны имеются подножки, на задней части предусмотрена стальная корзина для канистр. левая подножка, справа инструментальный ящик, отвал параллельно опущен вперед, сзади предусмотрены выносные опоры.

    Гидравлическая система используется для плавной работы машины, обеспечивая высокую производительность. По желанию заказчика, вместо штатной комплектации, оборудование может комплектоваться гидрооборудованием Bosch-Rexrot, в состав которого входят гидрораспределитель, насосный агрегат, гидромоторы, блоки управления.

    Поворотная платформа представлена ​​автономным жидкостным предпусковым подогревателем двигателя, противоскользящими прокладками в местах доступа, поручнями, расположенными с правой стороны самой платформы, фильтром-отделителем топливной воды.

    Технические характеристики

    Данная техника представлена ​​в различных модификациях, поэтому экскаватор ЭК-18 имеет разные технические характеристики, но они не сильно отличаются друг от друга. Основным отличием выпускаемых моделей является установленный двигатель и гидравлическая система, которая может быть отечественного или зарубежного производства.

    Модели ЭК-18, ЭК 18-20, ЭК 18-30 оснащены четырехтактным четырехцилиндровым дизельным двигателем Д-245 с жидкостной системой охлаждения. С помощью электростартера запускается мотор.Этот двигатель имеет вертикальное рядное расположение цилиндров. Повышенный крутящий момент достигается за счет использования наддувного турбокомпрессора.

    Модели ЕК 18-60, ЕК 18-47 оснащены английским двигателем Perkins 1104C-44TA производства одноименной фирмы. Это горизонтальный четырехцилиндровый дизельный двигатель с турбонаддувом. Отличается литым блоком цилиндров, чугунным выпускным коллектором, уменьшенным выбросом вредных веществ в атмосферу, уменьшенным расходом топлива.

    • работа в карьерах;
    • выравнивание сайтов;

    Дополнительное оборудование

    Модели ЕК 18-60, ЕК 18-47 оснащены английским двигателем Perkins 1104C-44TA производства одноименной компании. Это горизонтальный четырехцилиндровый дизельный двигатель с турбонаддувом. Отличается литым блоком цилиндров, чугунным выпускным коллектором, уменьшенным выбросом вредных веществ в атмосферу, уменьшенным расходом топлива.

    Масса базовой модели 18 тонн, расход топлива ЭК-18 236 г/кВт в час, длина 9.4 метра, его ширина 2,5 метра, а высота 3,25 метра, вместимость стандартного ковша 0,65 метра. детеныш Максимальная высота разгрузки достигает 6,75 метра.

    Сфера применения экскаватора Твекс

    Универсальная техника имеет широкую область применения, что сказывается на повышенном интересе к ней со стороны покупателей, желающих приобрести экскаватор Твекс ЭК-18 для решения тех или иных задач. С помощью спецтехники можно выполнять:

    • работы в карьерах;
    • выравнивание сайтов;
    • разработка почв всех четырех категорий;
    • разрушают конструкции средней прочности;
    • погрузка и разгрузка различных материалов;
    • погрузка и разгрузка, штабелирование различных пиломатериалов, бревен;
    • выполнение прочих работ в коммунальном, лесном, сельском хозяйстве, используемых на промышленных предприятиях, в строительстве.

    Дополнительное оборудование

    К данной спецтехнике «Тверской Экскаватор» предлагает дополнительное оборудование, при покупке которого у Твекс ЭК-18 цена будет выше, а сфера его использования также расширится. Навесное оборудование представлено следующими видами:

    1. Гидромолот МГ-300. Они используются для работ по сносу бетонных, кирпичных, деревянных конструкций и зданий. Также его можно использовать для разрыхления мерзлых слоев грунта, уплотнения рыхлого грунта.
    2. Захват для бревен MG-300.Имеет грузоподъемность до 3 тонн, предназначен для различных погрузочно-разгрузочных работ с бревнами, их штабелирования. Также по желанию заказчика производитель может укомплектовать его полноповоротным ротором.
    3. Рыхлитель 225. Предназначен для удаления из почвы различных элементов путем проведения полной очистки.
    4. Захват ГК-221. Востребован при проведении работ по погрузке и разгрузке материалов, а также используется для разработки грунта.
    5. Ножницы гидравлические НГ-1624.Благодаря дополнительному оборудованию ножницы можно поворачивать, что значительно расширяет выполняемые операции.
    6. Грейфер погрузочный (пятичелюстной).

    Производительность экскаватора

    Конструкторы постоянно совершенствуют рабочий процесс этой машины, основной целью которой является повышение ее производительности. Это выражается в проходимости и хорошей маневренности машины, которые были достигнуты благодаря применению самоблокирующихся дифференциалов, примененных в конструкции ведущего моста.Вместимость ковша, гидравлическая трансмиссия, мощный двигатель, использование дополнительного оборудования обеспечивают этой технике высочайшие эксплуатационные характеристики и повышают ее производительность.

    Землеройная машина ЭК-18 производства компании «РМ-Терекс» представляет собой универсальную технику с широкой областью применения, отличающуюся качеством изготовления всех узлов и агрегатов, хорошими техническими характеристиками, способностью конкурировать с любыми современными аналоги как отечественного, так и, соответственно, зарубежного производства.

    Среди большого выбора моделей экскаваторов, в основном зарубежных марок, российские компании также предлагают свои модели, построенные как из отечественных комплектующих, так и в кооперации с зарубежными производителями важных узлов и агрегатов. Одним из самых используемых и покупаемых российских экскаваторов является ТВЭКС ЭК-18.

    Экскаватор гидравлический ЭК-18 выпускается ОАО «Тверской экскаватор», занимая среднее положение в линейке колесной землеройной техники данного производителя.Это универсальная машина самого широкого применения, неприхотливая, простая в обслуживании за счет доступности запчастей и экономичная.

    Экскаватор может самостоятельно передвигаться по участку, на котором ведутся работы.

    При транспортировке на удаленную рабочую площадку может буксироваться автомобилем. Максимальная скорость ограничена и не должна превышать 40 км/ч.

    На фото экскаватор ТВЭКС ЭК-18

    Область применения

    Данная модель предназначена для работы с грунтами до 4 категории включительно.

    Область применения:

    • Обработка грузов.
    • Копание траншей.
    • Разработка котлованов.
    • Карьера.
    • Разрушение зданий средней прочности.
    • Штабелирование, погрузка/разгрузка бревен, пиломатериалов.
    • Выравнивание колодок.
    • Прочие работы в строительстве, сельском хозяйстве, мелиорации.

    Рабочее оборудование

    В стандартной комплектации экскаватор ТВЭКС ЭК-18 комплектуется ковшом обратной лопаты объемом 0.от 65 до 1 м3, в зависимости от используемой длины стрелы.

    В качестве сменных насадок можно использовать следующие приспособления:

    • Гидромолот МГ-300.
    • Ножницы гидравлические НГ-1624.
    • Рыхлитель 225-00-40.17.400.
    • Захват для бревен 313-00-40.12.000. Максимальная грузоподъемность – 3000 кг.
    • Грейфер копатель ГК-221.
    • Грейфер погрузочный (пятичелюстной).

    Сменное навесное оборудование для экскаватора ЭК-18

    Технические характеристики

    Этот успешный экскаватор предлагается в нескольких версиях, отличающихся в основном установленными двигателями и гидравликой. Экскаватор может комплектоваться двигателем отечественного или зарубежного производства, более мощным, экономичным, с увеличенным межсервисным интервалом. Для обеспечения надежного пуска при отрицательных температурах установлен немецкий предпусковой жидкостный подогреватель «Hydronic 10».

    Гидравлическая система производства Pneumatic Construction Machine может быть заменена на Bosch-Rexroth.

    Экскаватор имеет комфортабельную кабину собственной разработки с большой площадью остекления, оборудованную системой обогрева или (опционально) кондиционера, регулируемой компактной рулевой колонкой, регулируемым сиденьем оператора, джойстиковым управлением.Кабина имеет защиту от вибрации.

    Экскаватор оснащен двумя выносными опорами и опорой отвала. Диапазон рабочих температур – от -40? до +40?.

    Основные технические характеристики популярных моделей:

    Модель ЭК-18-20 ЭК-18-30 ЭК-18-60 ЭК-18-90
    Двигатель ММЗ 245С Перкинс 1104C-44TA Д-245 2С2
    тип двигателя Дизель, жидкостное охлаждение
    Мощность двигателя, л. с.п. 105 123 122
    Гидравлика ПСМ Бош-Рексрот
    Рукоять, м 2,2/,2,8/3,4
    Вместимость ковша, м3 1,0/0,7/0,65
    Глубина копания 5,77/6,37/6,97
    Высота разгрузки, м 6,24/6,5/6,75
    Длительность цикла, с 18,5
    Скорость движения, км/ч 20
    Габаритные размеры, мм 9360/2500/3158
    Масса, кг 18400

    Модификация ЭК-18-20 основана на отечественных узлах и агрегатах и ​​по компоновке является самой простой.

    Модификация ЭК-18-90 является результатом дальнейшего усовершенствования экскаватора, в котором применены мосты с самоблокирующимся дифференциалом, улучшающие проходимость. Компактная рулевая колонка AMA итальянского производства занимает меньше места в кабине, что повышает комфорт оператора. Также была увеличена жесткость кабины. Модернизированный двигатель увеличил мощность и улучшил производительность экскаватора.

    Покупатели могут заказать любой из 3-х перечисленных размеров рукоятки для этого EK-18. В базовую комплектацию входит 2.Палка 2 м, более длинная позволяет увеличить глубину и радиус копания, но уменьшится объем ковша.

    Колесный экскаватор ЭК-18 – российская машина для работы на отечественных стройках, в карьерах, везде, где нужен производительный, надежный, ремонтопригодный агрегат, не боящийся низких температур, жары, тяжелых условий работы.

    На видео возможности экскаватора ТВЭКС ЭК-18:

    Конгресс.правительство | Библиотека Конгресса

    Раздел протокола Конгресса Ежедневный дайджест Сенат дом Расширения замечаний

    Замечания участников Автор Any House MemberАдамс, Альма С. [D-NC] Адерхольт, Роберт Б. [R-AL] Агилар, Пит [D-CA] Аллен, Рик В. [R-GA] Оллред, Колин З. [D-TX] Амодеи, Марк Э. [R -NV] Армстронг, Келли [R-ND] Аррингтон, Джоди С. [R-TX] Окинклосс, Джейк [D-MA] Эксн, Синтия [D-IA] Бабин, Брайан [R-TX] Бэкон, Дон [R -NE] Бэрд, Джеймс Р. [R-IN] Балдерсон, Трой [R-OH] Бэнкс, Джим [R-IN] Барр, Энди [R-KY] Барраган, Нанетт Диаз [D-CA] Басс, Карен [ D-CA] Битти, Джойс [D-OH] Бенц, Клифф [R-OR] Бера, Ами [D-CA] Бергман, Джек [R-MI] Бейер, Дональд С.-младший [D-VA] Байс , Стефани И. [R-OK] Биггс, Энди [R-AZ] Билиракис, Гас М.[R-FL] Бишоп, Дэн [R-NC] Бишоп, Сэнфорд Д., младший [D-GA] Блюменауэр, Эрл [D-OR] Блант Рочестер, Лиза [D-DE] Боберт, Лорен [R-CO ] Бонамичи, Сюзанна [D-OR] Бост, Майк [R-IL] Бурдо, Кэролайн [D-GA] Боуман, Джамаал [D-NY] Бойл, Брендан Ф. [D-PA] Брэди, Кевин [R-TX ] Брукс, Мо [R-AL] Браун, Энтони Г. [D-MD] Браун, Шонтел М. [D-OH] Браунли, Джулия [D-CA] Бьюкенен, Верн [R-FL] Бак, Кен [R -CO] Бакшон, Ларри [R-IN] Бадд, Тед [R-NC] Берчетт, Тим [R-TN] Берджесс, Майкл С. [R-TX] Буш, Кори [D-MO] Бустос, Чери [D -ИЛ] Баттерфилд, Г.К. [D-NC] Калверт, Кен [R-CA] Каммак, Кэт [R-FL] Карбахал, Салуд О. [D-CA] Карденас, Тони [D-CA] Кэри, Майк [R-OH] Карл , Джерри Л. [R-AL] Карсон, Андре [D-IN] Картер, Эрл Л. «Бадди» [R-GA] Картер, Джон Р. [R-TX] Картер, Трой [D-LA] Картрайт, Мэтт [D-PA] Кейс, Эд [D-HI] Кастен, Шон [D-IL] Кастор, Кэти [D-FL] Кастро, Хоакин [D-TX] Коуторн, Мэдисон [R-NC] Шабо, Стив [ R-OH] Чейни, Лиз [R-WY] Черфилус-МакКормик, Шейла [D-FL] Чу, Джуди [D-CA] Чичиллин, Дэвид Н. [D-RI] Кларк, Кэтрин М. [D-MA] Кларк, Иветт Д.[D-NY] Кливер, Эмануэль [D-MO] Клайн, Бен [R-VA] Клауд, Майкл [R-TX] Клайберн, Джеймс Э. [D-SC] Клайд, Эндрю С. [R-GA] Коэн , Стив [D-TN] Коул, Том [R-OK] Комер, Джеймс [R-KY] Коннолли, Джеральд Э. [D-VA] Купер, Джим [D-TN] Корреа, Дж. Луис [D-CA ] Коста, Джим [D-CA] Кортни, Джо [D-CT] Крейг, Энджи [D-MN] Кроуфорд, Эрик А. «Рик» [R-AR] Креншоу, Дэн [R-TX] Крист, Чарли [ D-FL] Кроу, Джейсон [D-CO] Куэльяр, Генри [D-TX] Кертис, Джон Р. [R-UT] Дэвидс, Шарис [D-KS] Дэвидсон, Уоррен [R-OH] Дэвис, Дэнни К. [D-IL] Дэвис, Родни [R-IL] Дин, Мадлен [D-PA] ДеФацио, Питер А.[D-OR] ДеГетт, Диана [D-CO] ДеЛауро, Роза Л. [D-CT] ДельБене, Сьюзан К. [D-WA] Дельгадо, Антонио [D-NY] Демингс, Вэл Батлер [D-FL] ДеСолнье, Марк [D-CA] ДеЖарле, Скотт [R-TN] Дойч, Теодор Э. [D-FL] Диас-Баларт, Марио [R-FL] Дингелл, Дебби [D-MI] Доггетт, Ллойд [D- TX] Дональдс, Байрон [R-FL] Дойл, Майкл Ф. [D-PA] Дункан, Джефф [R-SC] Данн, Нил П. [R-FL] Эллзи, Джейк [R-TX] Эммер, Том [ R-MN] Эскобар, Вероника [D-TX] Эшу, Анна Г. [D-CA] Эспайлат, Адриано [D-NY] Эстес, Рон [R-KS] Эванс, Дуайт [D-PA] Фэллон, Пэт [ R-TX] Финстра, Рэнди [R-IA] Фергюсон, А.Дрю, IV [R-GA] Фишбах, Мишель [R-MN] Фицджеральд, Скотт [R-WI] Фицпатрик, Брайан К. [R-PA] Флейшманн, Чарльз Дж. «Чак» [R-TN] Флетчер, Лиззи [D-TX] Фортенберри, Джефф [R-NE] Фостер, Билл [D-IL] Фокс, Вирджиния [R-NC] Франкель, Лоис [D-FL] Франклин, К. Скотт [R-FL] Фадж, Марсия Л. [D-OH] Фулчер, Расс [R-ID] Гаетц, Мэтт [R-FL] Галлахер, Майк [R-WI] Галлего, Рубен [D-AZ] Гараменди, Джон [D-CA] Гарбарино, Эндрю Р. [R-NY] Гарсия, Хесус Г. «Чуй» [D-IL] Гарсия, Майк [R-CA] Гарсия, Сильвия Р. [D-TX] Гиббс, Боб [R-OH] Хименес, Карлос А. .[R-FL] Гомерт, Луи [R-TX] Голден, Джаред Ф. [D-ME] Гомес, Джимми [D-CA] Гонсалес, Тони [R-TX] Гонсалес, Энтони [R-OH] Гонсалес, Висенте [D-TX] Гонсалес-Колон, Дженниффер [R-PR] Гуд, Боб [R-VA] Гуден, Лэнс [R-TX] Госар, Пол А. [R-AZ] Готхаймер, Джош [D-NJ] Грейнджер , Кей [R-TX] Грейвс, Гаррет [R-LA] Грейвс, Сэм [R-MO] Грин, Эл [D-TX] Грин, Марк Э. [R-TN] Грин, Марджори Тейлор [R-GA] Гриффит, Х. Морган [R-VA] Грихальва, Рауль М. [D-AZ] Гротман, Гленн [R-WI] Гест, Майкл [R-MS] Гатри, Бретт [R-KY] Хааланд, Дебра А.[D-NM] Хагедорн, Джим [R-MN] Хардер, Джош [D-CA] Харрис, Энди [R-MD] Харшбаргер, Диана [R-TN] Харцлер, Вики [R-MO] Гастингс, Элси Л. [D-FL] Хейс, Джахана [D-CT] Херн, Кевин [R-OK] Херрелл, Иветт [R-NM] Эррера Бейтлер, Хайме [R-WA] Хайс, Джоди Б. [R-GA] Хиггинс, Брайан [D-NY] Хиггинс, Клэй [R-LA] Хилл, Дж. Френч [R-AR] Хаймс, Джеймс А. [D-CT] Хинсон, Эшли [R-IA] Холлингсворт, Трей [R-IN] Хорсфорд, Стивен [D-NV] Хулахан, Крисси [D-PA] Хойер, Стени Х. [D-MD] Хадсон, Ричард [R-NC] Хаффман, Джаред [D-CA] Хьюзенга, Билл [R-MI] Исса, Даррелл Э.[R-CA] Джексон Ли, Шейла [D-TX] Джексон, Ронни [R-TX] Джейкобс, Крис [R-NY] Джейкобс, Сара [D-CA] Джаяпал, Прамила [D-WA] Джеффрис, Хаким С. [D-NY] Джонсон, Билл [R-OH] Джонсон, Дасти [R-SD] Джонсон, Эдди Бернис [D-TX] Джонсон, Генри С. «Хэнк» младший [D-GA] Джонсон, Майк [R-LA] Джонс, Мондер [D-NY] Джордан, Джим [R-OH] Джойс, Дэвид П. [R-OH] Джойс, Джон [R-PA] Кахеле, Кайалии [D-HI] Каптур , Марси [D-OH] Катко, Джон [R-NY] Китинг, Уильям Р. [D-MA] Келлер, Фред [R-PA] Келли, Майк [R-PA] Келли, Робин Л. [D-IL ] Келли, Трент [R-MS] Ханна, Ро [D-CA] Килди, Дэниел Т.[D-MI]Килмер, Дерек [D-WA]Ким, Энди [D-NJ]Ким, Янг [R-CA]Кинд, Рон [D-WI]Кинзингер, Адам [R-IL]Киркпатрик, Энн [D -AZ] Кришнамурти, Раджа [D-IL] Кастер, Энн М. [D-NH] Кустофф, Дэвид [R-TN] ЛаХуд, Дарин [R-IL] ЛаМальфа, Дуг [R-CA] Лэмб, Конор [D -PA] Ламборн, Дуг [R-CO] Ланжевен, Джеймс Р. [D-RI] Ларсен, Рик [D-WA] Ларсон, Джон Б. [D-CT] Латта, Роберт Э. [R-OH] ЛаТернер , Джейк [R-KS] Лоуренс, Бренда Л. [D-MI] Лоусон, Эл, младший [D-FL] Ли, Барбара [D-CA] Ли, Сьюзи [D-NV] Леже Фернандес, Тереза ​​[D -NM] Леско, Дебби [R-AZ] Летлоу, Джулия [R-LA] Левин, Энди [D-MI] Левин, Майк [D-CA] Лью, Тед [D-CA] Лофгрен, Зои [D-CA] ] Лонг, Билли [R-MO] Лоудермилк, Барри [R-GA] Ловенталь, Алан С.[D-CA] Лукас, Фрэнк Д. [R-OK] Люткемейер, Блейн [R-MO] Лурия, Элейн Г. [D-VA] Линч, Стивен Ф. [D-MA] Мейс, Нэнси [R-SC ] Малиновски, Том [D-NJ] Маллиотакис, Николь [R-NY] Мэлони, Кэролин Б. [D-NY] Мэлони, Шон Патрик [D-NY] Манн, Трейси [R-KS] Мэннинг, Кэти Э. [ D-NC] Мэсси, Томас [R-KY] Маст, Брайан Дж. [R-FL] Мацуи, Дорис О. [D-CA] МакБат, Люси [D-GA] Маккарти, Кевин [R-CA] Маккол, Майкл Т. [R-TX] Макклейн, Лиза К. [R-MI] МакКлинток, Том [R-CA] МакКоллум, Бетти [D-MN] МакИчин, А. Дональд [D-VA] Макговерн, Джеймс П.[D-MA] МакГенри, Патрик Т. [R-NC] МакКинли, Дэвид Б. [R-WV] МакМоррис Роджерс, Кэти [R-WA] МакНерни, Джерри [D-CA] Микс, Грегори В. [D- Нью-Йорк] Мейер, Питер [R-MI] Менг, Грейс [D-NY] Мейзер, Дэниел [R-PA] Мфуме, Квейси [D-MD] Миллер, Кэрол Д. [R-WV] Миллер, Мэри Э. [ R-IL] Миллер-Микс, Марианнетт [R-IA] Муленаар, Джон Р. [R-MI] Муни, Александр X. [R-WV] Мур, Барри [R-AL] Мур, Блейк Д. [R- UT] Мур, Гвен [D-WI] Морелл, Джозеф Д. [D-NY] Моултон, Сет [D-MA] Мрван, Фрэнк Дж. [D-IN] Маллин, Маркуэйн [R-OK] Мерфи, Грегори [ R-NC] Мерфи, Стефани Н.[D-FL] Надлер, Джеррольд [D-NY] Наполитано, Грейс Ф. [D-CA] Нил, Ричард Э. [D-MA] Негус, Джо [D-CO] Нельс, Трой Э. [R-TX ] Ньюхаус, Дэн [R-WA] Ньюман, Мари [D-IL] Норкросс, Дональд [D-NJ] Норман, Ральф [R-SC] Нортон, Элеонора Холмс [D-DC] Нуньес, Девин [R-CA] О’Халлеран, Том [D-AZ] Обернольте, Джей [R-CA] Окасио-Кортес, Александрия [D-NY] Омар, Ильхан [D-MN] Оуэнс, Берджесс [R-UT] Палаццо, Стивен М. [ R-MS] Паллоне, Фрэнк-младший [D-NJ] Палмер, Гэри Дж. [R-AL] Панетта, Джимми [D-CA] Паппас, Крис [D-NH] Паскрелл, Билл-младший [D- Нью-Джерси] Пейн, Дональд М., младший [D-NJ] Пелоси, Нэнси [D-CA] Пенс, Грег [R-IN] Перлмуттер, Эд [D-CO] Перри, Скотт [R-PA] Питерс, Скотт Х. [D-CA] Пфлюгер, Август [R-TX] Филлипс, Дин [D-MN] Пингри, Челли [D-ME] Пласкетт, Стейси Э. [D-VI] Покан, Марк [D-WI] Портер, Кэти [D-CA] Поузи, Билл [R-FL] Прессли, Аянна [D-MA] Прайс, Дэвид Э. [D-NC] Куигли, Майк [D-IL] Радеваген, Аумуа Амата Коулман [R-AS] Раскин, Джейми [D- MD] Рид, Том [R-NY] Решенталер, Гай [R-PA] Райс, Кэтлин М. [D-NY] Райс, Том [R-SC] Ричмонд, Седрик Л. [D-LA] Роджерс, Гарольд [ R-KY] Роджерс, Майк Д.[R-AL] Роуз, Джон В. [R-TN] Розендейл-старший, Мэтью М. [R-MT] Росс, Дебора К. [D-NC] Роузер, Дэвид [R-NC] Рой, Чип [R -TX] Ройбал-Аллард, Люсиль [D-CA]Руис, Рауль [D-CA]Рупперсбергер, CA Датч [D-MD]Раш, Бобби Л. [D-IL]Резерфорд, Джон Х. [R-FL] Райан, Тим [D-OH] Саблан, Грегорио Килили Камачо [D-MP] Салазар, Мария Эльвира [R-FL] Сан-Николас, Майкл FQ [D-GU] Санчес, Линда Т. [D-CA] Сарбейнс, Джон П. [D-MD] Скализ, Стив [R-LA] Скэнлон, Мэри Гей [D-PA] Шаковски, Дженис Д. [D-IL] Шифф, Адам Б. [D-CA] Шнайдер, Брэдли Скотт [D -IL] Шредер, Курт [D-OR] Шриер, Ким [D-WA] Швайкерт, Дэвид [R-AZ] Скотт, Остин [R-GA] Скотт, Дэвид [D-GA] Скотт, Роберт С.«Бобби» [D-VA] Сешнс, Пит [R-TX] Сьюэлл, Терри А. [D-AL] Шерман, Брэд [D-CA] Шеррилл, Мики [D-NJ] Симпсон, Майкл К. [R- ID] Сиры, Альбио [D-NJ] Слоткин, Элисса [D-MI] Смит, Адам [D-WA] Смит, Адриан [R-NE] Смит, Кристофер Х. [R-NJ] Смит, Джейсон [R- MO] Смакер, Ллойд [R-PA] Сото, Даррен [D-FL] Спанбергер, Эбигейл Дэвис [D-VA] Спартц, Виктория [R-IN] Спейер, Джеки [D-CA] Стэнсбери, Мелани Энн [D- NM] Стэнтон, Грег [D-AZ] Штаубер, Пит [R-MN] Стил, Мишель [R-CA] Стефаник, Элиз М. [R-NY] Стайл, Брайан [R-WI] Штойбе, В.Грегори [R-FL] Стивенс, Хейли М. [D-MI] Стюарт, Крис [R-UT] Стиверс, Стив [R-OH] Стрикленд, Мэрилин [D-WA] Суоцци, Томас Р. [D-NY] Суолвелл, Эрик [D-CA] Такано, Марк [D-CA] Тейлор, Ван [R-TX] Тенни, Клаудия [R-NY] Томпсон, Бенни Г. [D-MS] Томпсон, Гленн [R-PA] Томпсон, Майк [D-CA] Тиффани, Томас П. [R-WI] Тиммонс, Уильям Р. IV [R-SC] Титус, Дина [D-NV] Тлайб, Рашида [D-MI] Тонко, Пол [D -NY] Торрес, Норма Дж. [D-CA] Торрес, Ричи [D-NY] Трэхан, Лори [D-MA] Троун, Дэвид Дж. [D-MD] Тернер, Майкл Р. [R-OH] Андервуд , Лорен [D-IL] Аптон, Фред [R-MI] Валадао, Дэвид Г. [R-CA] Ван Дрю, Джефферсон [R-NJ] Ван Дайн, Бет [R-TX] Варгас, Хуан [D-CA] Визи, Марк А. [D-TX] Вела, Филемон [D-TX] Веласкес , Нидия М. [D-NY] Вагнер, Энн [R-MO] Уолберг, Тим [R-MI] Валорски, Джеки [R-IN] Вальц, Майкл [R-FL] Вассерман Шульц, Дебби [D-FL] Уотерс, Максин [D-CA] Уотсон Коулман, Бонни [D-NJ] Вебер, Рэнди К. старший [R-TX] Вебстер, Дэниел [R-FL] Уэлч, Питер [D-VT] Венструп, Брэд Р. [R-OH] Вестерман, Брюс [R-AR] Векстон, Дженнифер [D-VA] Уайлд, Сьюзен [D-PA] Уильямс, Никема [D-GA] Уильямс, Роджер [R-TX] Уилсон, Фредерика С. .[D-FL] Уилсон, Джо [R-SC] Виттман, Роберт Дж. [R-VA] Вомак, Стив [R-AR] Райт, Рон [R-TX] Ярмут, Джон А. [D-KY] Янг , Дон [R-AK] Зелдин, Ли М. [R-NY] Любой член Сената Болдуин, Тэмми [D-WI] Баррассо, Джон [R-WY] Беннет, Майкл Ф. [D-CO] Блэкберн, Марша [ R-TN] Блюменталь, Ричард [D-CT] Блант, Рой [R-MO] Букер, Кори А. [D-NJ] Бузман, Джон [R-AR] Браун, Майк [R-IN] Браун, Шеррод [ D-OH] Берр, Ричард [R-NC] Кантвелл, Мария [D-WA] Капито, Шелли Мур [R-WV] Кардин, Бенджамин Л. [D-MD] Карпер, Томас Р. [D-DE] Кейси , Роберт П., младший [D-PA] Кэссиди, Билл [R-LA] Коллинз, Сьюзен М. [R-ME] Кунс, Кристофер А. [D-DE] Корнин, Джон [R-TX] Кортес Масто, Кэтрин [D -NV] Коттон, Том [R-AR] Крамер, Кевин [R-ND] Крапо, Майк [R-ID] Круз, Тед [R-TX] Дейнс, Стив [R-MT] Дакворт, Тэмми [D-IL ] Дурбин, Ричард Дж. [D-IL] Эрнст, Джони [R-IA] Файнштейн, Дайэнн [D-CA] Фишер, Деб [R-NE] Гиллибранд, Кирстен Э. [D-NY] Грэм, Линдси [R -SC] Грассли, Чак [R-IA] Хагерти, Билл [R-TN] Харрис, Камала Д. [D-CA] Хассан, Маргарет Вуд [D-NH] Хоули, Джош [R-MO] Генрих, Мартин [ D-NM] Хикенлупер, Джон У.[D-CO] Хироно, Мэйзи К. [D-HI] Хувен, Джон [R-ND] Хайд-Смит, Синди [R-MS] Инхоф, Джеймс М. [R-OK] Джонсон, Рон [R-WI ] Кейн, Тим [D-VA] Келли, Марк [D-AZ] Кеннеди, Джон [R-LA] Кинг, Ангус С.-младший [I-ME] Клобучар, Эми [D-MN] Лэнкфорд, Джеймс [ R-OK] Лихи, Патрик Дж. [D-VT] Ли, Майк [R-UT] Леффлер, Келли [R-GA] Лухан, Бен Рэй [D-NM] Ламмис, Синтия М. [R-WY] Манчин , Джо, III [D-WV] Марки, Эдвард Дж. [D-MA] Маршалл, Роджер [R-KS] МакКоннелл, Митч [R-KY] Менендес, Роберт [D-NJ] Меркли, Джефф [D-OR ] Моран, Джерри [R-KS] Мурковски, Лиза [R-AK] Мерфи, Кристофер [D-CT] Мюррей, Пэтти [D-WA] Оссофф, Джон [D-GA] Падилья, Алекс [D-CA] Пол , Рэнд [R-KY] Питерс, Гэри С.[D-MI] Портман, Роб [R-OH] Рид, Джек [D-RI] Риш, Джеймс Э. [R-ID] Ромни, Митт [R-UT] Розен, Джеки [D-NV] Раундс, Майк [R-SD] Рубио, Марко [R-FL] Сандерс, Бернард [I-VT] Сассе, Бен [R-NE] Шац, Брайан [D-HI] Шумер, Чарльз Э. [D-NY] Скотт, Рик [R-FL] Скотт, Тим [R-SC] Шахин, Жанна [D-NH] Шелби, Ричард С. [R-AL] Синема, Кирстен [D-AZ] Смит, Тина [D-MN] Стабеноу, Дебби [D-MI] Салливан, Дэн [R-AK] Тестер, Джон [D-MT] Тьюн, Джон [R-SD] Тиллис, Томас [R-NC] Туми, Патрик [R-PA] Тубервиль, Томми [R -AL] Ван Холлен, Крис [D-MD] Уорнер, Марк Р.[D-VA] Уорнок, Рафаэль Г. [D-GA] Уоррен, Элизабет [D-MA] Уайтхаус, Шелдон [D-RI] Уикер, Роджер Ф. [R-MS] Уайден, Рон [D-OR] Янг , Тодд [R-IN]

    SEC.gov | Порог частоты запросов превысил

    Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматических инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов, выходящих за рамки допустимой политики, и будет управляться до тех пор, пока не будут предприняты действия по объявлению вашего трафика.

    Пожалуйста, заявите о своем трафике, обновив свой пользовательский агент, включив в него информацию о компании.

    Чтобы ознакомиться с рекомендациями по эффективной загрузке информации с SEC.gov, включая последние документы EDGAR, посетите сайт sec.gov/developer. Вы также можете подписаться на получение по электронной почте обновлений программы открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу [email protected]правительство

    Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес, проявленный к Комиссии по ценным бумагам и биржам США.

    Идентификатор ссылки: 0.14ecef50.1643518166.605fd2d6

    Дополнительная информация

    Политика безопасности Интернета

    Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и для обеспечения того, чтобы общедоступные услуги оставались доступными для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузить или изменить информацию или иным образом нанести ущерб, включая попытки отказать в обслуживании пользователям.

    Несанкционированные попытки загрузки информации и/или изменения информации в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях от 1986 г. и Законом о защите национальной информационной инфраструктуры от 1996 г. (см. Раздел 18 USC §§ 1001 и 1030).

    Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC. gov, чтобы автоматический поиск не влиял на возможность доступа других лиц к SEC.содержание правительства. Мы оставляем за собой право блокировать IP-адреса, отправляющие чрезмерные запросы. Текущие правила ограничивают количество пользователей до 10 запросов в секунду, независимо от количества компьютеров, используемых для отправки запросов.

    Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (адресов) могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту в SEC.правительство Эта практика SEC предназначена для ограничения чрезмерных автоматических поисков на SEC.gov и не предназначена и не ожидается, что она повлияет на отдельных лиц, просматривающих веб-сайт SEC.gov.

    Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы обеспечить эффективную работу веб-сайта и его доступность для всех пользователей.

    Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

    Страница не найдена — ScienceDirect

  • Пандемия COVID-19 и глобальные изменения окружающей среды: новые потребности в исследованиях

    Environment International, том 146, январь 2021 г., 106272.

    Роберт Баруки, Манолис Кожевинас, […] Паоло Винеис

  • Исследования по количественной оценке риска изменения климата в городских масштабах: обзор недавнего прогресса и перспективы будущего направления

    Обзоры возобновляемых и устойчивых источников энергии, Том 135, январь 2021 г., 110415

    Бин Йе, Цзинцзин Цзян, Цзюньго Лю, И Чжэн, Нань Чжоу

  • Воздействие изменения климата на экосистемы водно-болотных угодий: критический обзор экспериментальных водно-болотных угодий

    Журнал экологического менеджмента, Том 286, 15 мая 2021 г., 112160

    Шокуфе Салими, Сухад А. А.А.Н. Альмуктар, Миклас Шольц

  • Обзор воздействия изменения климата на общество в Китае

    Достижения в области исследований изменения климата, Том 12, Выпуск 2, апрель 2021 г., страницы 210-223

    Юн-Цзянь Дин, Чен-Ю Ли, […] Зенг-Ру Ван

  • Восприятие общественностью изменения климата и готовности к стихийным бедствиям: данные из Филиппин

    2020

    Винченцо Боллеттино, Тилли Алкайна-Стивенса, Манаси Шарма, Филип Дай, Фуонг Фама, Патрик Винк

  • Воздействие бытовой техники на окружающую среду в Европе и сценарии его снижения

    Журнал чистого производства, Том 267, 10 сентября 2020 г., 121952

    Роланд Хишир, Франческа Реале, Валентина Кастеллани, Серенелла Сала

  • Влияние глобального потепления на смертность апрель 2021 г.

    Раннее развитие человека, Том 155, апрель 2021 г., 105222

    Джин Кальеха-Агиус, Кэтлин Инглэнд, Невилл Кальеха

  • Понимание и противодействие мотивированным корням отрицания изменения климата

    Текущее мнение об экологической устойчивости, Том 42, февраль 2020 г. , страницы 60-64

    Габриэль Вонг-Пароди, Ирина Фейгина

  • Это начинается дома? Климатическая политика, направленная на потребление домохозяйствами и поведенческие решения, является ключом к низкоуглеродному будущему

    Энергетические исследования и социальные науки Том 52, июнь 2019 г., страницы 144–158.

    Гилен Дюбуа, Бенджамин Совакул, […] Райнер Зауэрборн

  • Трансформация изменения климата: определение и типология для принятия решений в городской среде

    Устойчивые города и общество, Том 70, июль 2021 г., 102890

    Анна С. Хурлиманн, Саре Мусави, Джеффри Р. Браун

  • «Глобальное потепление» против «изменения климата»: воспроизведение связи между политической самоидентификацией, формулировкой вопроса и экологическими убеждениями.

    Журнал экологической психологии, Том 69, июнь 2020 г., 101413

    Алистер Рэймонд Брайс Суттер, Рене Мыттус

  • процессов | Бесплатный полнотекстовый | Влияние температур сушки и замачивания на содержание фенолов, антиоксидантную активность, ароматические соединения и органолептические свойства Cunila polyantha Benth.

    Настои
    3.1. Влияние времени сушки и температуры на профиль летучих веществ
    В настоящем исследовании в листьях и цветках C. polyantha было обнаружено в общей сложности 46 ЛОС, в то время как в контрольной группе, приготовленной из листьев зеленого чая, было обнаружено только 30 ЛОС. идентифицировано. ЛОС образцов C. polyantha и коммерческого зеленого чая приведены в таблице 1. Идентифицированные ЛОС были классифицированы по пяти химическим классам, включая 1 алкан, 5 спиртов, 4 альдегида, 4 сложных эфира и 32 терпена.Основными химическими классами ЛОС были терпены, альдегиды и сложные эфиры, составляющие 74%, 10% и 10%, соответственно, ЛОС, обнаруженные в образцах C. polyantha. Доли ЛОС при различных способах сушки образцов C. polyantha и C. sinensis показаны на рисунке 1. Сесквитерпен ( 35 ) кариофилен (16%) и рацемический ациклический эфир ( 12 ) 1-октен -3-илацетат (13%) были основными летучими компонентами C. polyantha, в то время как ( 7 ) гексаналь (20%) и ( 2 )1-октен-3-ол (10%) были основными летучими компонентами. наиболее распространены в образцах зеленого чая.Летучий состав образцов C. polyantha согласовывался с ранее опубликованными данными [13]. Различия в профилях летучих органических соединений, полученных с помощью анализа ГХ-МС, наблюдались между проанализированными обработками сушки. Сушка при 30 °C в течение 48 ч вызвала изменения в профиле летучих веществ, поскольку она показала присутствие таких соединений, как ( 39 ) Н-мууролен и ( 43 ) изоэспатуленол, соединений, которые не были обнаружены ни в одном другом лечения, включая контрольную группу (табл. 1).Сравнивали содержание летучих органических соединений в листьях и цветках C. polyantha (высушенных при разных температурах и времени) и в листьях коммерческого зеленого чая (таблица 1). Общее содержание летучих в образцах C. polyantha, высушенных при 30 °C в течение 48 ч, было значительно выше (p > 0,05), чем в других образцах, а также было обнаружено больше отдельных летучих органических соединений. Воздействие высоких температур может модифицировать летучие соединения в чае. , и, таким образом, образование ароматов [26]. Основываясь на различиях в летучем составе образцов C. polyantha, можно сделать вывод, что время сушки и температура повлияли на профиль летучих веществ.Как видно из таблицы 1, концентрация большинства летучих соединений, идентифицированных в образцах C. polyantha, уменьшалась по мере повышения температуры сушки. Некоторые другие летучие компоненты, идентифицированные в образцах, высушенных при низкотемпературной и длительной сушке, не были идентифицированы в образцах, высушенных при высокотемпературной и кратковременной сушке, что привело к увеличению процентного содержания других летучих составляющих. В случае терпенов, таких как ( 28 ) (-)-карвон, ( 30 ) индол, ( 31 ) элемен, ( 32 ) копаен, ( 36 ) 30233, 1 аромадедрен ) гумулен, ( 40 ) а-иланген и ( 42 ) гермакрен D были обнаружены в большем количестве в образцах, высушенных при 50 °С в течение 6 часов.При сушке трав методом конвективной воздушной сушки, характеризующейся низкой эффективностью тепло- и массообмена, длительное время сушки может привести к ухудшению качества конечного высушенного продукта [27]. Изменение содержания летучих компонентов в образцах C. polyantha, высушенных в течение длительного времени, может быть связано с разложением чувствительных к нагреванию летучих компонентов. Более того, высокотемпературная среда сушки может способствовать гидролизу, восстановлению, дегидратации, изомеризации и другим реакциям связанных терпенов с образованием терпенов [28], что может объяснить увеличение концентрации терпенов в C.полиантовые образцы, высушенные при высокой температуре и умеренном времени.
    3.2. Влияние сушки (время-температура) и замачивания (температура) на содержание фенолов и антиоксидантную активность настоев

    В этом исследовании мы исследовали влияние различных температур сушки и замачивания и их взаимодействие на общее содержание фенолов, флавоноидов и танинов. , активность по удалению свободных радикалов и общая антиоксидантная способность настоев C. polyantha.

    Анализ показал, что сочетание различных способов сушки и замачивания оказывает влияние на общее содержание фенолов в C. настои полиантовых. Более высокая концентрация общих фенолов в настоях C. polyantha была получена при использовании низких температур сушки и высоких температур замачивания (рис. 2А). Обработка CP-D30S100, состоящая из сушки при 30 °C в течение 43 ч и замачивания при температуре 100 °C, оказалась наиболее эффективной, так как при ней было получено самое высокое общее содержание фенолов (25,62 ± 1,46 мг GAE/г DT) в C y настои полиантовых (табл. 2). Несмотря на вышеизложенное, концентрация общих фенолов в C.polyantha было ниже, чем настои зеленого чая (CS-S80, CS-S90 и CS-S100), поскольку контрольная группа показала более высокое общее содержание фенолов при всех проанализированных температурах заваривания (80, 90 и 100 °C), что были значительными (pТаблица 2. Что касается контрольной группы, то различные используемые температуры замачивания также показали влияние на общее содержание фенолов в коммерческих настоях зеленого чая, и, как и прежде, более высокое содержание фенолов наблюдалось в настоях зеленого чая с высокими температурами замачивания. .Как видно из таблицы 2, наименьшее значение общего содержания флавоноидов в настоях C. polyantha было обнаружено при обработке, сочетающей сушку при температуре 50 °C в течение 6 часов и замачивание при 90 °C (CP-D50S90). С другой стороны, самая высокая концентрация флавоноидов (12,82 ± 1,61 мг КЭ/г ДТ) была определена при обработке, сочетающей сушку при 70°С в течение 2 ч и замачивание при 100°С (CP-D70S100). Общее содержание флавоноидов в настоях C. polyantha достоверно не отличалось (p > 0,05) от настоев зеленого чая (табл. 2).Согласно рисунку 2B, более высокие значения общего содержания флавоноидов были получены при использовании коротких периодов времени сушки (2 часа) в сочетании с высокими температурами замачивания (100 °C). Увеличение концентрации общих флавоноидов можно объяснить повышением температуры замачивания, так как с повышением температуры замачивания (до 90 и 100 °С) концентрации общих флавоноидов увеличивались, достигая максимальных значений в настоях с температурой замачивания 100°С. °С. Полученные результаты подтверждают ранее опубликованные данные [29] о том, что вода при более высокой температуре (100 °C) экстрагировала более высокое содержание общих фенолов и общих флавоноидов.Конденсированные таннины представляют собой соединения с большей молекулярной массой или связаны с клетчаткой или белком [30], эта сложная химическая структура может объяснить устойчивость к термической деградации, поскольку, как видно на рисунке 2C, деградация этих соединений не была показана в C. polyantha, высушенных при самой высокой температуре (70 °С). Что касается общего содержания танинов, большинство обработок были эффективны в отношении извлечения танинов (рис. 2C), однако их концентрации танинов были ниже, чем в контрольной группе (C.sinensis), так как все обработки показали, что общее содержание танинов в настоях C. polyantha ниже, чем в коммерческих настоях зеленого чая, приготовленных при температуре замачивания 90 и 100 °C (CS-S90 и CS-S100), как видно из таблицы 2. , Термическое разрушение клеточных стенок и субклеточных компартментов в процессе замачивания может способствовать высвобождению фенольных соединений [31]. Повышенная концентрация конденсированных дубильных веществ в настоях C. polyantha, обработанных высокими температурами замачивания (90 и 100 °С), может быть связана с тем, что при более высокой температуре замачивания происходит лучшая деградация клеточных стенок и органелл C.polyantha, и, следовательно, было получено большее выделение дубильных веществ. Корреляционный анализ показал достоверную положительную корреляцию между общим содержанием фенолов и содержанием конденсированных дубильных веществ (R = 0,820, р-фенольные соединения обладают антиоксидантными свойствами. В данной работе настои C. polyantha показали очищающую активность DPPH и ABTS ). •+ радикалов, а также соответствующую антиоксидантную способность, которая зависела от условий приготовления чая.Как видно из таблицы 2, наблюдалась значительная разница между антиоксидантными профилями настоев. Согласно анализу, максимальные значения очистки DPPH настоев C. polyantha были в вариантах CP-D50S100 и CP-D30S90 (28,88 и 30,67% соответственно), в то время как настои зеленого чая CS-S80, CS- S90 и CS-S100 продемонстрировали самый высокий процент удаления DPPH (88,45%, 88,99% и 88,75% соответственно). Хоржич и его коллеги [29] сообщают о процентах ингибирования для коммерческих настоев чая с различной температурой заваривания, в диапазоне от 85.22% для белого чая (при 60°С), 85,77% для белого чая (при 80°С), 88,32% для белого чая (100°С), 86,13% для зеленого чая (при 60°С), 88,50% для зеленый чай (при 80°C), 89,23% для зеленого чая (при 100°C), показывая, что температура замачивания настоев была решающей в показанных процентах ингибирования радикалов DPPH. Согласно анализу, наблюдалась четкая корреляция между общим содержанием фенолов и поглощающей активностью DPPH (R = 0,959, настои pC. polyantha). Кроме того, была показана умеренная корреляция между содержанием конденсированных танинов и DPPH . очищающая активность (R = 0.788, p

    Результаты этого исследования показывают значительную активность ABTS •+ по очистке при обработках CP-D50S100 и CP-D30S80 (0,01 ± 0,001 и 0,05 ± 0,001 мг/мл соответственно), которые незначительно отличается от контроля (p > 0,05). В этом исследовании также наблюдалась отрицательная корреляция между содержанием конденсированных танинов и значениями IC 50 радикала ABTS •+ (R = -0,731, p < 0,01), что указывает на то, что увеличение количества конденсированных танинов приводит к количественное снижение значений IC50 50 настоев и, таким образом, значительно более высокая акцепторная активность радикалов ABTS •+ .Согласно вышеизложенному, присутствие фенольных соединений в C. polyantha может быть ответственным за их активность по удалению радикалов.

    Анализ общей антиоксидантной емкости настоев показал значения в диапазоне от 131,91 ± 20,43 до 397,83 ± 23,02 мг ААЭ/г ДТ (табл. 2). Корреляционный анализ показал положительную корреляцию между общим содержанием фенолов и конденсированных танинов с общей антиоксидантной способностью (R = 0,932, pR = 0,775, p

    ). антиоксидантные свойства С.настои полиантовых. В целом, с точки зрения антиоксидантной активности, длительное время сушки в сочетании с более высокими температурами замачивания показало самую высокую антиоксидантную активность по сравнению с другими проанализированными условиями сушки и замачивания.

    3.3. Органолептический анализ

    Органолептический анализ был проведен группой экспертов-потребителей, состоящей из 14 женщин и шести мужчин, которые заявили, что употребляют настои от трех до 14 раз в неделю, чтобы определить предпочтение настоев листьев и цветков С.полианта. Анализ показал различия в предпочтениях участников дискуссии в отношении определенных настоев. Результаты приемлемости настоев для каждой из трех проанализированных процедур сушки и замачивания описаны ниже.

    На Рисунке 3А, который соответствует сушке при 30 °C, было замечено, что судьи по большей части предпочли запах/аромат и вкус/вкус настоя CP-D30S80, приготовленного при замачивании. температура 80°С. По словам участников дискуссии, внешний вид и текстура/ощущение во рту настоев CP-D30S80 и CP-D30S100 были очень похожи, хотя их запах/аромат и вкус/вкус различались.С другой стороны, наименее предпочтительным настоем для этой обработки был настой, приготовленный при температуре замачивания 90 °C (CP-D30S90), который был оценен судьями как низкий предпочтительный показатель запаха/аромата, вкуса/вкуса и консистенции. /вкус во рту, но внешний вид аналогичен обработкам с температурой замачивания 80 и 100 °C. Предпочтительное поведение настоев C. polyantha при высушивании при 50 °C, определенное судьями, показано на рисунке 3B. Судьи предпочли запах/аромат, вкус/вкус и текстуру/вкус настоя CP-D50S100, в то время как, с другой стороны, они предпочли внешний вид настоя CP-D50S90, приготовленного при температуре замачивания 100 и 90°С. °С соответственно.Напротив, настой, который продемонстрировал наименьшее предпочтение аромата/вкуса и внешнего вида, был настоем CP-D50S80, приготовленным при температуре замачивания 80 °C. Что касается сушки листьев и цветков C. polyantha при 70 °C. , судьи предпочли внешний вид и запах/аромат настоев обработки CP-D70S100, температура заваривания которых составляла 100 °C, в то время как наиболее предпочтительным вкусом/вкусом и текстурой/ощущением во рту была обработка CP-D70S90 с температурой замачивания 90 °C. °С.Настой, показавший наименьшее предпочтение по всем критериям, представлял собой настой CP-D70S80. Предпочтительное поведение настоев C. polyantha после сушки при 70 °C показано на рисунке 3C. В целом, наилучшее восприятие запаха/аромата и вкуса/вкуса, по мнению судей, было получено при настое листьев и цветков C. polyantha высушивают при 30 °C и готовят при температуре замачивания 80 °C (CP-D30S80). Результаты органолептического анализа согласовывались с результатами анализа ГХ-МС, поскольку эти настои показали отличные ароматические характеристики от других, поскольку, как упоминалось ранее, они показали присутствие таких соединений, как 1-октен-3-ол, 1-октен-3-ол, 1-октен-3-ол, ,3,8-п-ментатриена и оцимена, которые не были обнаружены ни при каких других обработках, в том числе в контрольной группе.Эти одоранты придают грибовидные, металлические, древесные, сосновые, тропические, зеленые ароматические ноты настоям C. polyantha [32,33,34]. Таким образом, вышеупомянутые ароматические активные соединения могли внести свой вклад в особый состав запаха этих настоев.
    3.
    4. Связь температур сушки и замачивания с фенольными соединениями Экстракция настоев Качественный анализ с помощью ВЭЖХ-ПАД выявил присутствие девяти фенольных соединений, идентифицированных в настоях C. polyantha.Четыре из идентифицированных фенольных соединений относятся к фенольным кислотам, четыре к флавоноидам и одно к фенольным альдегидам. Фенольными кислотами, идентифицированными в настоях C. polyantha, были: галловая кислота ( 2 ), хлорогеновая кислота ( 3 ), кофейная кислота ( 5 ) и п-кумаровая кислота ( 6 ). Идентифицированные флавоноиды: галлат эпигаллокатехина ( 1 ), протокатехин ( 4 ), кверцетин ( 8 ) и нарингенин ( 9 ). Наконец, идентифицированным фенольным альдегидом был ванилин ( 7 ).Фенольные соединения, идентифицированные в настоях C. polyantha, суммированы в Таблице 3, Таблице 4 и Таблице 5. Соединения, идентифицированные в настоях контрольной группы, включали: галлат эпигаллокатехина ( 1 ), кофейную кислоту ( 5 ) и нарингенин ( 9 ), которые показаны в таблице 6. Хроматограммы ВЭЖХ-ФДА фенольных соединений, обнаруженных в настоях, обобщены на рисунке S1. Наблюдались различия между обработками в фенольных профилях настоев C. polyantha.Каждая комбинация температур сушки и замачивания, используемая при приготовлении настоев C. polyantha, создавала уникальный и отличающийся от других фенольный профиль. Кроме того, наблюдалась тенденция к увеличению площади пика соединений при повышении температуры замачивания. Как показано в Таблице 6, не наблюдалось никаких различий в фенольных профилях коммерческих настоев зеленого чая, тем не менее, наблюдалась такая же тенденция к увеличению площади пика отдельных фенольных соединений с повышением температуры замачивания.Сравнивая площади пиков галлата эпигаллокатехина ( 1 ) и кофейной кислоты ( 5 ), присутствующих в настоях зеленого чая, видно, что они превосходят таковые, полученные в настоях C. polyantha, но не в случае флавоноида нарингенина ( 9 ). Сообщалось, что время и температура заваривания чая оказывают выраженное влияние на экстракцию катехинов [35,36,37]. Кроме того, если время настаивания увеличивается, эпикатехины чая (эпикатехин, галлат эпикатехина, эпигаллокатехин и галлат эпигаллокатехина) могут подвергаться эпимеризации, при которой катехины чая превращаются в соответствующие неэпи-изомеры (галлат галлокатехина, галлат катехина, галлокатехин и катехин). 38,39], которые демонстрируют более низкую антиоксидантную способность [40].В этом смысле другие авторы [41] изучали влияние как времени (1, 2, 3, 5, 10, 20, 30 и 45 мин), так и температуры (75, 85 и 95 °С) на экстракцию и эпимеризацию катехины в зеленом чае, и они обнаружили, что замачивание при 85°C в течение 3 минут было оптимальным условием для экстракции галлата эпигаллокатехина. Хотя в этом исследовании мы не анализировали влияние времени замачивания (поскольку оно оставалось постоянным на уровне 5 минут для всех обработок), мы заметили, что температура замачивания влияла на количество (площадь пика) галлата эпигаллокатехина ( 1 ) в настоях. , обнаружив наибольшее количество (площадь пика) этого соединения в настоях, полученных из цветков и листьев C. polyantha высушивали при 30 °С в течение 48 ч и готовили при 100 °С (табл. 3), а у зеленого чая это проявлялось в настоях, приготовленных при температуре замачивания 90 °С (табл. 6). Это может быть связано с тем, что температура замачивания увеличивает растворимость катехинов чая [42]. Проведен анализ корреляции содержания (площади пика) галлата эпигаллокатехина в настоях и его взаимосвязи с исследуемыми антиоксидантными свойствами. Статистически значимая зависимость представлена ​​ниже.Обнаружены статистически значимые положительные корреляции между площадью пика галлата эпигаллокатехина с поглощающей активностью DPPH и с общей антиоксидантной способностью (R = 0,975, pR = 0,935, p

    ). температура сушки и замачивания цветков и листьев C. polyantha влияла на фенольный профиль и антиоксидантные свойства настоев

    %PDF-1.4 % 19744 0 объект > эндообъект внешняя ссылка 19744 638 0000000016 00000 н 0000022374 00000 н 0000022722 00000 н 0000022769 00000 н 0000022951 00000 н 0000023057 00000 н 0000480784 00000 н 0000480861 00000 н 0000480941 00000 н 0000481063 00000 н 0000481209 00000 н 0000481254 00000 н 0000481419 00000 н 0000481558 00000 н 0000481663 00000 н 0000481708 00000 н 0000481836 00000 н 0000481972 00000 н 0000482064 00000 н 0000482109 00000 н 0000482210 00000 н 0000482310 00000 н 0000482357 00000 н 0000482452 00000 н 0000482499 00000 н 0000482639 00000 н 0000482780 00000 н 0000482827 00000 н 0000482992 00000 н 0000483149 00000 н 0000483324 00000 н 0000483371 00000 н 0000483549 00000 н 0000483687 00000 н 0000483734 00000 н 0000483914 00000 н 0000484093 00000 н 0000484274 00000 н 0000484320 00000 н 0000484520 00000 н 0000484689 00000 н 0000484824 00000 н 0000484869 00000 н 0000485011 00000 н 0000485182 00000 н 0000485269 00000 н 0000485314 00000 н 0000485399 00000 н 0000485502 00000 н 0000485547 00000 н 0000485654 00000 н 0000485699 00000 н 0000485804 00000 н 0000485849 00000 н 0000485946 00000 н 0000485991 00000 н 0000486089 00000 н 0000486134 00000 н 0000486232 00000 н 0000486276 00000 н 0000486375 00000 н 0000486419 00000 н 0000486514 00000 н 0000486557 00000 н 0000486657 00000 н 0000486700 00000 н 0000486745 00000 н 0000486839 00000 н 0000486884 00000 н 0000487001 00000 н 0000487046 00000 н 0000487184 00000 н 0000487229 00000 н 0000487368 00000 н 0000487413 00000 н 0000487542 00000 н 0000487587 00000 н 0000487632 00000 н 0000487719 00000 н 0000487765 00000 н 0000487848 00000 н 0000487894 00000 н 0000487994 00000 н 0000488040 00000 н 0000488135 00000 н 0000488181 00000 н 0000488289 00000 н 0000488335 00000 н 0000488481 00000 н 0000488527 00000 н 0000488672 00000 н 0000488718 00000 н 0000488850 00000 н 0000488896 00000 н 0000488942 00000 н 0000489029 00000 н 0000489074 00000 н 0000489159 00000 н 0000489205 00000 н 0000489300 00000 н 0000489346 00000 н 0000489530 00000 н 0000489576 00000 н 0000489709 00000 н 0000489755 00000 н 0000489867 00000 н 0000489912 00000 н 00004

    00000 н 00004 00000 н 00004

    00000 н 00004 00000 н 00004

    00000 н 00004

    00000 н 00004

    00000 н 00004

    00000 н 00004 00000 н 00004
      00000 н 00004

      00000 н 00004

      00000 н 00004

      00000 н 00004
      00000 н 00004

      00000 н 00004
    • 00000 н 00004 00000 н 00004

      00000 н 0000491561 00000 н 0000491656 00000 н 0000491702 00000 н 0000491816 00000 н 0000491862 00000 н 0000491977 00000 н 0000492023 00000 н 0000492141 00000 н 0000492187 00000 н 0000492318 00000 н 0000492364 00000 н 0000492484 00000 н 0000492530 00000 н 0000492576 00000 н 0000492623 00000 н 0000492718 00000 н 0000492765 00000 н 0000492880 00000 н 0000492927 00000 н 0000493063 00000 н 0000493110 00000 н 0000493250 00000 н 0000493297 00000 н 0000493482 00000 н 0000493528 00000 н 0000493674 00000 н 0000493720 00000 н 0000493836 00000 н 0000493882 00000 н 0000494012 00000 н 0000494058 00000 н 0000494104 00000 н 0000494151 00000 н 0000494246 00000 н 0000494293 00000 н 0000494444 00000 н 0000494491 00000 н 0000494612 00000 н 0000494659 00000 н 0000494783 00000 н 0000494830 00000 н 0000494943 00000 н 0000494990 00000 н 0000495037 00000 н 0000495084 00000 н 0000495179 00000 н 0000495226 00000 н 0000495400 00000 н 0000495447 00000 н 0000495619 00000 н 0000495666 00000 н 0000495784 00000 н 0000495831 00000 н 0000495928 00000 н 0000495975 00000 н 0000496111 00000 н 0000496158 00000 н 0000496291 00000 н 0000496338 00000 н 0000496467 00000 н 0000496514 00000 н 0000496561 00000 н 0000496676 00000 н 0000496722 00000 н 0000496807 00000 н 0000496853 00000 н 0000496948 00000 н 0000496994 00000 н 0000497108 00000 н 0000497154 00000 н 0000497296 00000 н 0000497342 00000 н 0000497456 00000 н 0000497502 00000 н 0000497548 00000 н 0000497635 00000 н 0000497682 00000 н 0000497767 00000 н 0000497952 00000 н 0000498039 00000 н 0000498086 00000 н 0000498171 00000 н 0000498218 00000 н 0000498313 00000 н 0000498360 00000 н 0000498464 00000 н 0000498511 00000 н 0000498700 00000 н 0000498747 00000 н 0000498912 00000 н 0000498959 00000 н 0000499006 00000 н 0000499053 00000 н 0000499148 00000 н 0000499195 00000 н 0000499299 00000 н 0000499346 00000 н 0000499520 00000 н 0000499567 00000 н 0000499717 00000 н 0000499764 00000 н 0000499811 00000 н 0000499898 00000 н 0000499945 00000 н 0000500030 00000 н 0000500077 00000 н 0000500172 00000 н 0000500219 00000 н 0000500323 00000 н 0000500370 00000 н 0000500558 00000 н 0000500605 00000 н 0000500652 00000 н 0000500758 00000 н 0000500805 00000 н 0000500951 00000 н 0000500998 00000 н 0000501127 00000 н 0000501174 00000 н 0000501284 00000 н 0000501331 00000 н 0000501443 00000 н 0000501490 00000 н 0000501537 00000 н 0000501584 00000 н 0000501731 00000 н 0000501778 00000 н 0000501932 00000 н 0000501979 00000 н 0000502108 00000 н 0000502155 00000 н 0000502279 00000 н 0000502326 00000 н 0000502448 00000 н 0000502495 00000 н 0000502636 00000 н 0000502683 00000 н 0000502825 00000 н 0000502872 00000 н 0000502919 00000 н 0000502966 00000 н 0000503088 00000 н 0000503135 00000 н 0000503362 00000 н 0000503409 00000 н 0000503553 00000 н 0000503600 00000 н 0000503746 00000 н 0000503793 00000 н 0000503920 00000 н 0000503967 00000 н 0000504140 00000 н 0000504187 00000 н 0000504330 00000 н 0000504377 00000 н 0000504547 00000 н 0000504594 00000 н 0000504729 00000 н 0000504776 00000 н 0000504909 00000 н 0000504956 00000 н 0000505100 00000 н 0000505147 00000 н 0000505275 00000 н 0000505322 00000 н 0000505454 00000 н 0000505501 00000 н 0000505721 00000 н 0000505768 00000 н 0000505893 00000 н 0000505940 00000 н 0000506092 00000 н 0000506139 00000 н 0000506275 00000 н 0000506322 00000 н 0000506467 00000 н 0000506514 00000 н 0000506632 00000 н 0000506679 00000 н 0000506803 00000 н 0000506849 00000 н 0000507008 00000 н 0000507054 00000 н 0000507226 00000 н 0000507272 00000 н 0000507442 00000 н 0000507487 00000 н 0000507532 00000 н 0000507579 00000 н 0000507747 00000 н 0000507794 00000 н 0000507914 00000 н 0000507961 00000 н 0000508080 00000 н 0000508127 00000 н 0000508280 00000 н 0000508327 00000 н 0000508477 00000 н 0000508524 00000 н 0000508675 00000 н 0000508722 00000 н 0000508842 00000 н 0000508889 00000 н 0000509038 00000 н 0000509085 00000 н 0000509261 00000 н 0000509308 00000 н 0000509464 00000 н 0000509511 00000 н 0000509649 00000 н 0000509696 00000 н 0000509820 00000 н 0000509867 00000 н 0000510038 00000 н 0000510085 00000 н 0000510228 00000 н 0000510275 00000 н 0000510418 00000 н 0000510465 00000 н 0000510607 00000 н 0000510654 00000 н 0000510803 00000 н 0000510850 00000 н 0000510995 00000 н 0000511042 00000 н 0000511190 00000 н 0000511237 00000 н 0000511431 00000 н 0000511478 00000 н 0000511648 00000 н 0000511695 00000 н 0000511914 00000 н 0000511961 00000 н 0000512131 00000 н 0000512178 00000 н 0000512341 00000 н 0000512388 00000 н 0000512553 00000 н 0000512600 00000 н 0000512815 00000 н 0000512862 00000 н 0000512994 00000 н 0000513041 00000 н 0000513200 00000 н 0000513247 00000 н 0000513400 00000 н 0000513447 00000 н 0000513613 00000 н 0000513660 00000 н 0000513808 00000 н 0000513855 00000 н 0000514037 00000 н 0000514084 00000 н 0000514272 00000 н 0000514319 00000 н 0000514502 00000 н 0000514549 00000 н 0000514745 00000 н 0000514792 00000 н 0000514992 00000 н 0000515039 00000 н 0000515176 00000 н 0000515223 00000 н 0000515352 00000 н 0000515399 00000 н 0000515553 00000 н 0000515600 00000 н 0000515747 00000 н 0000515794 00000 н 0000515971 00000 н 0000516018 00000 н 0000516203 00000 н 0000516250 00000 н 0000516477 00000 н 0000516524 00000 н 0000516647 00000 н 0000516694 00000 н 0000516866 00000 н 0000516913 00000 н 0000517081 00000 н 0000517128 00000 н 0000517261 00000 н 0000517308 00000 н 0000517498 00000 н 0000517545 00000 н 0000517699 00000 н 0000517746 00000 н 0000517900 00000 н 0000517947 00000 н 0000518098 00000 н 0000518145 00000 н 0000518349 00000 н 0000518395 00000 н 0000518600 00000 н 0000518646 00000 н 0000518815 00000 н 0000518861 00000 н 0000519045 00000 н 0000519091 00000 н 0000519368 00000 н 0000519414 00000 н 0000519621 00000 н 0000519667 00000 н 0000519911 00000 н 0000519957 00000 н 0000520123 00000 н 0000520169 00000 н 0000520294 00000 н 0000520340 00000 н 0000520479 00000 н 0000520525 00000 н 0000520733 00000 н 0000520779 00000 н 0000520988 00000 н 0000521034 00000 н 0000521243 00000 н 0000521289 00000 н 0000521483 00000 н 0000521529 00000 н 0000521741 00000 н 0000521787 00000 н 0000521977 00000 н 0000522023 00000 н 0000522194 00000 н 0000522240 00000 н 0000522422 00000 н 0000522468 00000 н 0000522625 00000 н 0000522671 00000 н 0000522821 00000 н 0000522867 00000 н 0000523005 00000 н 0000523051 00000 н 0000523175 00000 н 0000523221 00000 н 0000523362 00000 н 0000523408 00000 н 0000523614 00000 н 0000523660 00000 н 0000523878 00000 н 0000523924 00000 н 0000524069 00000 н 0000524115 00000 н 0000524240 00000 н 0000524286 00000 н 0000524437 00000 н 0000524483 00000 н 0000524628 00000 н 0000524674 00000 н 0000524818 00000 н 0000524864 00000 н 0000525008 00000 н 0000525054 00000 н 0000525197 00000 н 0000525243 00000 н 0000525386 00000 н 0000525432 00000 н 0000525578 00000 н 0000525624 00000 н 0000525766 00000 н 0000525812 00000 н 0000525949 00000 н 0000525995 00000 н 0000526126 00000 н 0000526172 00000 н 0000526332 00000 н 0000526378 00000 н 0000526537 00000 н 0000526583 00000 н 0000526724 00000 н 0000526770 00000 н 0000526947 00000 н 0000526993 00000 н 0000527186 00000 н 0000527232 00000 н 0000527399 00000 н 0000527445 00000 н 0000527593 00000 н 0000527639 00000 н 0000527848 00000 н 0000527894 00000 н 0000528105 00000 н 0000528151 00000 н 0000528351 00000 н 0000528397 00000 н 0000528554 00000 н 0000528600 00000 н 0000528746 00000 н 0000528792 00000 н 0000528923 00000 н 0000528969 00000 н 0000529110 00000 н 0000529156 00000 н 0000529313 00000 н 0000529359 00000 н 0000529520 00000 н 0000529566 00000 н 0000529686 00000 н 0000529732 00000 н 0000529876 00000 н 0000529922 00000 н 0000530195 00000 н 0000530241 00000 н 0000530370 00000 н 0000530416 00000 н 0000530532 00000 н 0000530578 00000 н 0000530734 00000 н 0000530780 00000 н 0000530923 00000 н 0000530969 00000 н 0000531091 00000 н 0000531136 00000 н 0000531244 00000 н 0000531289 00000 н 0000531456 00000 н 0000531501 00000 н 0000531666 00000 н 0000531711 00000 н 0000531756 00000 н 0000531803 00000 н 0000531975 00000 н 0000532022 00000 н 0000532181 00000 н 0000532228 00000 н 0000532361 00000 н 0000532408 00000 н 0000532514 00000 н 0000532561 00000 н 0000532733 00000 н 0000532780 00000 н 0000532916 00000 н 0000532963 00000 н 0000533116 00000 н 0000533163 00000 н 0000533297 00000 н 0000533344 00000 н 0000533503 00000 н 0000533550 00000 н 0000533684 00000 н 0000533731 00000 н 0000533845 00000 н 0000533892 00000 н 0000534097 00000 н 0000534144 00000 н 0000534311 00000 н 0000534358 00000 н 0000534517 00000 н 0000534564 00000 н 0000534746 00000 н 0000534793 00000 н 0000534996 00000 н 0000535043 00000 н 0000535228 00000 н 0000535275 00000 н 0000535446 00000 н 0000535493 00000 н 0000535705 00000 н 0000535752 00000 н 0000535939 00000 н 0000535986 00000 н 0000536160 00000 н 0000536207 00000 н 0000536455 00000 н 0000536502 00000 н 0000536749 00000 н 0000536796 00000 н 0000537011 00000 н 0000537058 00000 н 0000537301 00000 н 0000537348 00000 н 0000537590 00000 н 0000537637 00000 н 0000537837 00000 н 0000537884 00000 н 0000538083 00000 н 0000538130 00000 н 0000538329 00000 н 0000538376 00000 н 0000538559 00000 н 0000538606 00000 н 0000538740 00000 н 0000538787 00000 н 0000538937 00000 н 0000538984 00000 н 0000539112 00000 н 0000539159 00000 н 0000539308 00000 н 0000539355 00000 н 0000539465 00000 н 0000539512 00000 н 0000539649 00000 н 0000539696 00000 н 0000539840 00000 н 0000539887 00000 н 0000540023 00000 н 0000540069 00000 н 0000540214 00000 н 0000540260 00000 н 0000540366 00000 н 0000540412 00000 н 0000540562 00000 н 0000540608 00000 н 0000540733 00000 н 0000540779 00000 н 0000540904 00000 н 0000540950 00000 н 0000541092 00000 н 0000541138 00000 н 0000541304 00000 н 0000541350 00000 н 0000541395 00000 н 0000013056 00000 н трейлер ]>> startxref 0 %%EOF 20381 0 объект>поток x{{xSezIfmznJZnI R-x9A*2QPAAov¨8-LQ”3㜉wq;;i™{y[uyspoke

      АНАЛИЗ ТЕХНИЧЕСКОЙ, РАСПРЕДЕЛИТЕЛЬНОЙ И ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРОИЗВОДИТЕЛЕЙ ЯМА В РЕГИОНЕ МЕСТНОГО ПРАВИТЕЛЬСТВА ГАНЬЕ, ШТАТ АДАМАВА, НИГЕРИЯ

      %PDF-1. 7 % 1 0 объект > эндообъект 7 0 объект /ModDate (D:20200528133531+05’30’) /CreationDate (D:201231936+05’30’) /Режиссер /Автор (ssp08485) >> эндообъект 2 0 объект > ручей Microsoft® Word для Office 365; изменено с помощью iText® 5.1.3 ©2000-2011 1T3XT BVBA2020-05-28T13:35:31+05:302019-08-02T23:19:36+05:302020-05-28T13:35:31+05:30Microsoft® Word для Office 365uuid:bf75e1de-7a24-41aa-ba0e-3b3ce314b543uuid:BAF75B5F-D069-4A47-95DC-1010EF56C971application/pdf(C) 2020 Granthaalayah Publications and Printers10.29121/ijetmr.v6.i7.2019.426Granthaalayah Publications and PrintersАНАЛИЗ ТЕХНИЧЕСКОЙ, РАСПРЕДЕЛИТЕЛЬНОЙ И ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРОИЗВОДИТЕЛЕЙ ЯМА В РАЙОНЕ МЕСТНОГО ПРАВИТЕЛЬСТВА ГАНЬЕ, ШТАТ АДАМАВА, НИГЕРИЯ2020-03-31
    • A. 7-10 B0019 A. Aliyu
    • 1310.29121/ijetmr.v6.i7.2019.4267International Journal of Engineering Technologies and Management Research(C) 2020 Granthaalayah Publications and Printers62020-03-312454-19http://dx.doi.org/10.29121/ijetmr.v6. i7.2019.426 конечный поток эндообъект 3 0 объект > эндообъект 4 0 объект > эндообъект 5 0 объект > эндообъект 6 0 объект > эндообъект 8 0 объект 4307 эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 28 0 объект > эндообъект 29 0 объект > эндообъект 30 0 объект > эндообъект 31 0 объект > эндообъект 32 0 объект > эндообъект 33 0 объект > эндообъект 34 0 объект > эндообъект 35 0 объект > эндообъект 36 0 объект > эндообъект 37 0 объект > эндообъект 38 0 объект > эндообъект 39 0 объект > эндообъект 40 0 объект > эндообъект 41 0 объект > эндообъект 42 0 объект > эндообъект 43 0 объект > эндообъект 44 0 объект > эндообъект 45 0 объект > эндообъект 46 0 объект > эндообъект 47 0 объект > эндообъект 48 0 объект > эндообъект 49 0 объект > эндообъект 50 0 объект > эндообъект 51 0 объект > эндообъект 52 0 объект > эндообъект 53 0 объект > эндообъект 54 0 объект > эндообъект 55 0 объект > эндообъект 56 0 объект > эндообъект 57 0 объект > эндообъект 58 0 объект > эндообъект 59 0 объект > эндообъект 60 0 объект > эндообъект 61 0 объект > эндообъект 62 0 объект > эндообъект 63 0 объект > эндообъект 64 0 объект > эндообъект 65 0 объект > эндообъект 66 0 объект > эндообъект 67 0 объект > эндообъект 68 0 объект > эндообъект 69 0 объект > эндообъект 70 0 объект > эндообъект 71 0 объект > эндообъект 72 0 объект > эндообъект 73 0 объект > эндообъект 74 0 объект > эндообъект 75 0 объект > эндообъект 76 0 объект > эндообъект 77 0 объект > эндообъект 78 0 объект > эндообъект 79 0 объект > эндообъект 80 0 объект > эндообъект 81 0 объект > эндообъект 82 0 объект > эндообъект 83 0 объект > эндообъект 84 0 объект > эндообъект 85 0 объект > эндообъект 86 0 объект > эндообъект 87 0 объект > эндообъект 88 0 объект > эндообъект 89 0 объект > эндообъект 90 0 объект > эндообъект 91 0 объект > эндообъект 92 0 объект > эндообъект 93 0 объект > эндообъект 94 0 объект > эндообъект 95 0 объект > эндообъект 96 0 объект > эндообъект 97 0 объект > эндообъект 98 0 объект > эндообъект 99 0 объект > эндообъект 100 0 объект > эндообъект 101 0 объект > эндообъект 102 0 объект > эндообъект 103 0 объект > эндообъект 104 0 объект > эндообъект 105 0 объект > эндообъект 106 0 объект > эндообъект 107 0 объект > эндообъект 108 0 объект > эндообъект 109 0 объект > эндообъект 110 0 объект > эндообъект 111 0 объект > эндообъект 112 0 объект > эндообъект 113 0 объект > эндообъект 114 0 объект > эндообъект 115 0 объект > эндообъект 116 0 объект > эндообъект 117 0 объект > эндообъект 118 0 объект > эндообъект 119 0 объект > эндообъект 120 0 объект > эндообъект 121 0 объект > эндообъект 122 0 объект > эндообъект 123 0 объект > эндообъект 124 0 объект > эндообъект 125 0 объект > эндообъект 126 0 объект > эндообъект 127 0 объект > эндообъект 128 0 объект > эндообъект 129 0 объект > эндообъект 130 0 объект > эндообъект 131 0 объект > эндообъект 132 0 объект > эндообъект 133 0 объект > эндообъект 134 0 объект > эндообъект 135 0 объект > эндообъект 136 0 объект > эндообъект 137 0 объект > эндообъект 138 0 объект > эндообъект 139 0 объект > эндообъект 140 0 объект > эндообъект 141 0 объект > эндообъект 142 0 объект > эндообъект 143 0 объект > эндообъект 144 0 объект > эндообъект 145 0 объект > эндообъект 146 0 объект > эндообъект 147 0 объект > эндообъект 148 0 объект > эндообъект 149 0 объект > эндообъект 150 0 объект > эндообъект 151 0 объект > эндообъект 152 0 объект > эндообъект 153 0 объект > эндообъект 154 0 объект > эндообъект 155 0 объект > эндообъект 156 0 объект > эндообъект 157 0 объект > эндообъект 158 0 объект > эндообъект 159 0 объект > эндообъект 160 0 объект > эндообъект 161 0 объект > эндообъект 162 0 объект > эндообъект 163 0 объект > эндообъект 164 0 объект > эндообъект 165 0 объект > эндообъект 166 0 объект > эндообъект 167 0 объект > эндообъект 168 0 объект > эндообъект 169 0 объект > эндообъект 170 0 объект > эндообъект 171 0 объект > эндообъект 172 0 объект > эндообъект 173 0 объект > эндообъект 174 0 объект > эндообъект 175 0 объект > эндообъект 176 0 объект > эндообъект 177 0 объект > эндообъект 178 0 объект > эндообъект 179 0 объект > эндообъект 180 0 объект > эндообъект 181 0 объект > эндообъект 182 0 объект > эндообъект 183 0 объект > эндообъект 184 0 объект > эндообъект 185 0 объект > эндообъект 186 0 объект > эндообъект 187 0 объект > эндообъект 188 0 объект > эндообъект 189 0 объект > эндообъект 190 0 объект > эндообъект 191 0 объект > эндообъект 192 0 объект > эндообъект 193 0 объект > эндообъект 194 0 объект > эндообъект 195 0 объект > эндообъект 196 0 объект > эндообъект 197 0 объект > эндообъект 198 0 объект > эндообъект 199 0 объект > эндообъект 200 0 объект > эндообъект 201 0 объект > эндообъект 202 0 объект > эндообъект 203 0 объект > эндообъект 204 0 объект > эндообъект 205 0 объект > эндообъект 206 0 объект > эндообъект 207 0 объект > эндообъект 208 0 объект > эндообъект 209 0 объект > эндообъект 210 0 объект > эндообъект 211 0 объект > эндообъект 212 0 объект > эндообъект 213 0 объект > эндообъект 214 0 объект > эндообъект 215 0 объект > эндообъект 216 0 объект > эндообъект 217 0 объект > эндообъект 218 0 объект > эндообъект 219 0 объект > эндообъект 220 0 объект > эндообъект 221 0 объект > эндообъект 222 0 объект > эндообъект 223 0 объект > эндообъект 224 0 объект > эндообъект 225 0 объект > эндообъект 226 0 объект > эндообъект 227 0 объект > эндообъект 228 0 объект > эндообъект 229 0 объект > эндообъект 230 0 объект > эндообъект 231 0 объект > эндообъект 232 0 объект > эндообъект 233 0 объект > эндообъект 234 0 объект > эндообъект 235 0 объект > эндообъект 236 0 объект > эндообъект 237 0 объект > эндообъект 238 0 объект > эндообъект 239 0 объект > эндообъект 240 0 объект > эндообъект 241 0 объект > эндообъект 242 0 объект > эндообъект 243 0 объект > эндообъект 244 0 объект > эндообъект 245 0 объект > эндообъект 246 0 объект > эндообъект 247 0 объект > эндообъект 248 0 объект > эндообъект 249 0 объект > эндообъект 250 0 объект > эндообъект 251 0 объект > эндообъект 252 0 объект > эндообъект 253 0 объект > эндообъект 254 0 объект > эндообъект 255 0 объект > эндообъект 256 0 объект > эндообъект 257 0 объект > эндообъект 258 0 объект > эндообъект 259 0 объект > эндообъект 260 0 объект > эндообъект 261 0 объект > эндообъект 262 0 объект > эндообъект 263 0 объект > эндообъект 264 0 объект > эндообъект 265 0 объект > эндообъект 266 0 объект > эндообъект 267 0 объект > эндообъект 268 0 объект > эндообъект 269 ​​0 объект > эндообъект 270 0 объект > эндообъект 271 0 объект > эндообъект 272 0 объект > эндообъект 273 0 объект > эндообъект 274 0 объект > эндообъект 275 0 объект > эндообъект 276 0 объект > эндообъект 277 0 объект > эндообъект 278 0 объект > эндообъект 279 0 объект > эндообъект 280 0 объект > эндообъект 281 0 объект > эндообъект 282 0 объект > эндообъект 283 0 объект > эндообъект 284 0 объект > эндообъект 285 0 объект > эндообъект 286 0 объект > эндообъект 287 0 объект > эндообъект 288 0 объект > эндообъект 289 0 объект > эндообъект 290 0 объект > эндообъект 291 0 объект > эндообъект 292 0 объект > эндообъект 293 0 объект > эндообъект 294 0 объект > эндообъект 295 0 объект > эндообъект 296 0 объект > эндообъект 297 0 объект > эндообъект 298 0 объект > эндообъект 299 0 объект > эндообъект 300 0 объект > эндообъект 301 0 объект > эндообъект 302 0 объект > эндообъект 303 0 объект > эндообъект 304 0 объект > эндообъект 305 0 объект > эндообъект 306 0 объект > эндообъект 307 0 объект > эндообъект 308 0 объект > эндообъект 309 0 объект > эндообъект 310 0 объект > эндообъект 311 0 объект > эндообъект 312 0 объект > эндообъект 313 0 объект > эндообъект 314 0 объект > эндообъект 315 0 объект > эндообъект 316 0 объект > эндообъект 317 0 объект > эндообъект 318 0 объект > эндообъект 319 0 объект > эндообъект 320 0 объект > эндообъект 321 0 объект > эндообъект 322 0 объект > эндообъект 323 0 объект > эндообъект 324 0 объект > эндообъект 325 0 объект > эндообъект 326 0 объект > эндообъект 327 0 объект > эндообъект 328 0 объект > эндообъект 329 0 объект > эндообъект 330 0 объект > эндообъект 331 0 объект > эндообъект 332 0 объект > эндообъект 333 0 объект > эндообъект 334 0 объект > эндообъект 335 0 объект > эндообъект 336 0 объект > эндообъект 337 0 объект > эндообъект 338 0 объект > эндообъект 339 0 объект > эндообъект 340 0 объект > эндообъект 341 0 объект > эндообъект 342 0 объект > эндообъект 343 0 объект > эндообъект 344 0 объект > эндообъект 345 0 объект > эндообъект 346 0 объект > эндообъект 347 0 объект > эндообъект 348 0 объект > эндообъект 349 0 объект > эндообъект 350 0 объект > эндообъект 351 0 объект > эндообъект 352 0 объект > эндообъект 353 0 объект > эндообъект 354 0 объект > эндообъект 355 0 объект > эндообъект 356 0 объект > эндообъект 357 0 объект > эндообъект 358 0 объект > эндообъект 359 0 объект > эндообъект 360 0 объект > эндообъект 361 0 объект > эндообъект 362 0 объект > эндообъект 363 0 объект > эндообъект 364 0 объект > эндообъект 365 0 объект > эндообъект 366 0 объект > эндообъект 367 0 объект > эндообъект 368 0 объект > эндообъект 369 0 объект > эндообъект 370 0 объект > эндообъект 371 0 объект > эндообъект 372 0 объект > эндообъект 373 0 объект > эндообъект 374 0 объект > эндообъект 375 0 объект > эндообъект 376 0 объект > эндообъект 377 0 объект > эндообъект 378 0 объект > эндообъект 379 0 объект > эндообъект 380 0 объект > эндообъект 381 0 объект > эндообъект 382 0 объект > эндообъект 383 0 объект > эндообъект 384 0 объект > эндообъект 385 0 объект > эндообъект 386 0 объект > эндообъект 387 0 объект > эндообъект 388 0 объект > эндообъект 389 0 объект > эндообъект 390 0 объект > эндообъект 391 0 объект > эндообъект 392 0 объект > эндообъект 393 0 объект > эндообъект 394 0 объект > эндообъект 395 0 объект > эндообъект 396 0 объект > эндообъект 397 0 объект > эндообъект 398 0 объект > эндообъект 399 0 объект > эндообъект 400 0 объект > эндообъект 401 0 объект > эндообъект 402 0 объект > эндообъект 403 0 объект > эндообъект 404 0 объект > эндообъект 405 0 объект > эндообъект 406 0 объект > эндообъект 407 0 объект > эндообъект 408 0 объект > эндообъект 409 0 объект > эндообъект 410 0 объект > эндообъект 411 0 объект > эндообъект 412 0 объект > эндообъект 413 0 объект > эндообъект 414 0 объект > эндообъект 415 0 объект > эндообъект 416 0 объект > эндообъект 417 0 объект > эндообъект 418 0 объект > эндообъект 419 0 объект > эндообъект 420 0 объект > эндообъект 421 0 объект > эндообъект 422 0 объект > эндообъект 423 0 объект > эндообъект 424 0 объект > эндообъект 425 0 объект > эндообъект 426 0 объект > эндообъект 427 0 объект > эндообъект 428 0 объект > эндообъект 429 0 объект > эндообъект 430 0 объект > эндообъект 431 0 объект > эндообъект 432 0 объект > эндообъект 433 0 объект > эндообъект 434 0 объект > эндообъект 435 0 объект > эндообъект 436 0 объект > эндообъект 437 0 объект > эндообъект 438 0 объект > эндообъект 439 0 объект > эндообъект 440 0 объект > эндообъект 441 0 объект > эндообъект 442 0 объект > эндообъект 443 0 объект > эндообъект 444 0 объект > эндообъект 445 0 объект > эндообъект 446 0 объект > эндообъект 447 0 объект > эндообъект 448 0 объект > эндообъект 449 0 объект > эндообъект 450 0 объект > эндообъект 451 0 объект > эндообъект 452 0 объект > эндообъект 453 0 объект > эндообъект 454 0 объект > эндообъект 455 0 объект > эндообъект 456 0 объект > эндообъект 457 0 объект > эндообъект 458 0 объект > эндообъект 459 0 объект > эндообъект 460 0 объект > эндообъект 461 0 объект > эндообъект 462 0 объект > эндообъект 463 0 объект > эндообъект 464 0 объект > эндообъект 465 0 объект > эндообъект 466 0 объект > эндообъект 467 0 объект > эндообъект 468 0 объект > эндообъект 469 0 объект > эндообъект 470 0 объект > эндообъект 471 0 объект > эндообъект 472 0 объект > эндообъект 473 0 объект > эндообъект 474 0 объект > эндообъект 475 0 объект > эндообъект 476 0 объект > эндообъект 477 0 объект > эндообъект 478 0 объект > эндообъект 479 0 объект > эндообъект 480 0 объект > эндообъект 481 0 объект > эндообъект 482 0 объект > эндообъект 483 0 объект > эндообъект 484 0 объект > эндообъект 485 0 объект > эндообъект 486 0 объект > эндообъект 487 0 объект > эндообъект 488 0 объект > эндообъект 489 0 объект > эндообъект 490 0 объект > эндообъект 491 0 объект > эндообъект 492 0 объект > эндообъект 493 0 объект > эндообъект 494 0 объект > эндообъект 495 0 объект > эндообъект 496 0 объект > эндообъект 497 0 объект > эндообъект 498 0 объект > эндообъект 499 0 объект > эндообъект 500 0 объект > эндообъект 501 0 объект > эндообъект 502 0 объект > эндообъект 503 0 объект > эндообъект 504 0 объект > эндообъект 505 0 объект > эндообъект 506 0 объект > эндообъект 507 0 объект > эндообъект 508 0 объект > эндообъект 509 0 объект > эндообъект 510 0 объект > эндообъект 511 0 объект > эндообъект 512 0 объект > эндообъект 513 0 объект > эндообъект 514 0 объект > эндообъект 515 0 объект > эндообъект 516 0 объект > эндообъект 517 0 объект > эндообъект 518 0 объект > эндообъект 519 0 объект > эндообъект 520 0 объект > эндообъект 521 0 объект > эндообъект 522 0 объект > эндообъект 523 0 объект > эндообъект 524 0 объект > эндообъект 525 0 объект > эндообъект 526 0 объект > эндообъект 527 0 объект > эндообъект 528 0 объект > эндообъект 529 0 объект > эндообъект 530 0 объект > эндообъект 531 0 объект > эндообъект 532 0 объект > эндообъект 533 0 объект > эндообъект 534 0 объект > эндообъект 535 0 объект > эндообъект 536 0 объект > эндообъект 537 0 объект > эндообъект 538 0 объект > эндообъект 539 0 объект > эндообъект 540 0 объект > эндообъект 541 0 объект > эндообъект 542 0 объект > эндообъект 543 0 объект > эндообъект 544 0 объект > эндообъект 545 0 объект > эндообъект 546 0 объект > эндообъект 547 0 объект > эндообъект 548 0 объект > эндообъект 549 0 объект > эндообъект 550 0 объект > эндообъект 551 0 объект > эндообъект 552 0 объект > эндообъект 553 0 объект > эндообъект 554 0 объект > эндообъект 555 0 объект > эндообъект 556 0 объект > эндообъект 557 0 объект > эндообъект 558 0 объект > эндообъект 559 0 объект > эндообъект 560 0 объект > эндообъект 561 0 объект > эндообъект 562 0 объект > эндообъект 563 0 объект > эндообъект 564 0 объект > эндообъект 565 0 объект > эндообъект 566 0 объект > эндообъект 567 0 объект > эндообъект 568 0 объект > эндообъект 569 0 объект > эндообъект 570 0 объект > эндообъект 571 0 объект > эндообъект 572 0 объект > эндообъект 573 0 объект > эндообъект 574 0 объект > эндообъект 575 0 объект > эндообъект 576 0 объект > эндообъект 577 0 объект > эндообъект 578 0 объект > эндообъект 579 0 объект > эндообъект 580 0 объект > эндообъект 581 0 объект > эндообъект 582 0 объект > эндообъект 583 0 объект > эндообъект 584 0 объект > эндообъект 585 0 объект > эндообъект 586 0 объект > эндообъект 587 0 объект > эндообъект 588 0 объект > эндообъект 589 0 объект > эндообъект 590 0 объект > эндообъект 591 0 объект > эндообъект 592 0 объект > эндообъект 593 0 объект > эндообъект 594 0 объект > эндообъект 595 0 объект > эндообъект 596 0 объект > эндообъект 597 0 объект > эндообъект 598 0 объект > эндообъект 599 0 объект > эндообъект 600 0 объект > эндообъект 601 0 объект > эндообъект 602 0 объект > эндообъект 603 0 объект > эндообъект 604 0 объект > эндообъект 605 0 объект > эндообъект 606 0 объект > эндообъект 607 0 объект > эндообъект 608 0 объект > эндообъект 609 0 объект > ручей HW[o۸~UĴx(EIt”-^8R6Ϳ?;Vq{lӼ|3pf87bڠW)N;uxNԿ|Qׇ͢Gc”St_|cs4 ‘1H0sG'(@%e!u )cS40⨿2{ %q k [email protected]”8~Q_JqT9հ+I Xα-?t?D7W3#D&mD/#E ‘g`i_YA`+!잷Թ# &HrLib,;O)4muKxV6dzE>p AGf_0Og,W?s3p^ ruuRoԧBkk([email protected]&JHHT .
