Экскаватор ЭКГ 5



ПараметрыЭКГ-5 (ЭКГ-5А)
Вместимость ковша, куб.м 5,2
Радиус черпания наибольший, м 14.5
Радиус черпания на уровне стояния, м 9.04
Высота черпания наибольшая, м 10.3
Радиус выгрузки наибольший, м 12.65
Радиус хвостовой части, м 6.7
Высота выгрузки наибольшая, м 5.25
Просвет под поворотной платформой, м 1.85
Среднее удельное давление на грунт при передвижении, кгс/см2 2,1/1,72/1,3
Среднее удельное давление на грунт при передвижении, кПа 205/162/127
Расчетная продолжительность цикла (при угле поворота 90°), с 23
Напряжение питающей сети, кВ 3; 3,3; 6; 6,6
Тип электропривода Г-Д с МУ
Мощность сетевого двигателя, кВт 250
Масса рабочая, т 196
Наименование узла (агрегата)Номер чертежаМасса, тнДлина, мШирина, мВысота, м
Ковш 9,935 2,45 2,19
2,56
Рукоять 7. 950 7.915 1.774
Стрела с головными блоками 17.14 11.15
Двуногая стойка 3.48 6.45 1.4
Преобразовательный агрегат 8.0 4.76 1.12 1.6
Двигатель подъема 3.5 1.85 0.96
Двигатель поворота 0.93 1.32 0. 57
Двигатель хода 0.86 1.28 0.59
Двигатель напора 0.86 1.28 0.59
Редуктор поворота 2.01 1.32 0.85 0.62
Редуктор хода 2.95
1.34
1.09 0.88
Редуктор подъемной лебедки 3.12 1.78 1.14 1.69

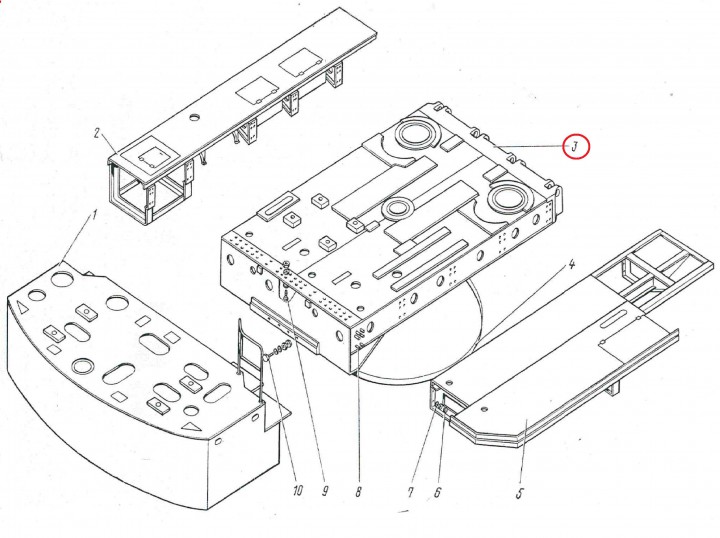

Поворотная платформа 18. 9 8.1 5.0 1.2
Нижняя рама 10.5 3.0 3.0 1.68
Гусеничная рама 5.45 5.5 0.75 1.0
Зубчатый венец 2.77
3.37
Роликовый круг 1.78 3.05
Центральная цапфа 0.64 1.22 0.33
Кабина 1. 1 2.36 1.35 2.76
НазначениеОбозначение канатаГОСТДиаметр
каната, мм
Длина, м Разрывное усилие каната, кгс
Подъем ковша 39,5-Г-В-Н-180 ТУ 14-4-192-77 39,5 58,0 94623
Подъем стрелы 30-Г-В-О-Н-170 ГОСТ 7669-80 30,0 125 57300
Открывание днища ковша 11,5-Г-1-Н-180 ГОСТ 3071-74 11.15 10,5 6255

Экскаватор карьерный гусеничный ЭКГ-5А технические характеристики

Экскаватор карьерный гусеничный – (англ. dredge career caterpillar) одноковшовая выемочно – погрузочная машина на гусеничном ходу, копающая малосвязные или черпающая разрушенные породы и перемещающая их последовательно, прерывающая копание на время перемещения породы.

ЭКГ-5А применяются для добычи полезных ископаемых открытым способом. Разработчиком и производителем этой модели является один из лидеров машиностроительной отрасли – ОАО “Уралмашзавод”. Данные машины успешно эксплуатируются в самых тяжелых горногеологических условиях и любых климатических зонах.

Технические характеристики экскаватора ЭКГ-5А


 Вместимость ковша основного, м3  5,2
 Вместимость ковшей сменных, м3  3,2; 4,6; 6,3; 7
 Радиус черпания наибольший, м  14,5
 Радиус черпания на уровне стояния, м  9,04

Высота черпания наибольшая, м
 10,3
 Радиус выгрузки наибольший, м  12,65
 Высота выгрузки наибольшая, м  6,7
 Мощность, кВт  250
 Эксплуатационная масса, кг  196000

Имеется в наличии:

  1. Экскаваторы карьерные гусеничные ЭКГ-5А г. Шахты, ЭКГ-5А г. Ст.Оскол: 1987-1992 г.в., после капитального ремонта.

    Экскаваторы прошли полную предпродажную подготовку. Работы были выполнены квалифицированным персоналом в заводских условиях.

    Произведена полная ревизия механической части экскаватора с заменой всех деталей имеющих отклонения от допустимых параметров (все быстроизнашивающиеся части (бронзовые втулки, колёса зубчатые, кремальерные шестерни и рейки, валы и т.д.)) Произведена полная замена РТИ.
    Ревизия и восстановление электрической части экскаватора производилась на специализированном предприятии, имеющем соответствующие лицензии на проведение данного вида работ, с предоставлением протоколов испытаний. Кабельная продукция, пульт управления, командо-контроллеры и ряд других позиций по электрической части заменены на новые.
    Стоимость экскаваторов различается и зависит от года выпуска каждой конкретной машины.
    Окончательная стоимость определяется после осмотра экскаватора техническими специалистами покупателя и составления акта-осмотра.

    Гарантия на машину 12 календарных месяцев.

По вопросам приобретения обращайтесь в отдел продаж.

Экскаватор ЭКГ-5 и ЭКГ-5А | Технические характеристики, модификации

Карьерный гусеничный экскаватор ЭКГ-5 предназначен для добычи открытым способом полезных ископаемых. Создал эту машину один из лидеров отечественного машиностроения ОАО «Уралмашзавод». Сегодня эта мощная техника успешно используется в сложных горно-геологических условиях и самых разных климатических зонах.

Краткая техническая характеристика ЭКГ-5

Благодаря надежной работе экскаватора ЭКГ-5 возможно проведение всего цикла горных работ: начиная с разработки и завершая погрузкой добытой массы в транспортное средство или в отвал. Модификация моделей позволяет адаптировать оборудование к любым технологиям и способам эксплуатации. Ковш со встроенными зубьями позволяет максимально механизировать процесс добычи ископаемых, не прибегая к буровзрывным работам.

Поэтому эксплуатация экскаватора ЭКГ-5 позволяет добиться высокой экономической эффективности.

Особенности конструкции

Высокую эксплуатационную надежность в тяжелых условиях горной местности обеспечивают основные металлоконструкции машины, изготовленные из легированного проката:

  • рукоять;
  • стрела;
  • нижняя и поворотная рама.

Зубчатые передачи и ковш с зубьями изготовлены из высоколегированных износостойких сплавов, гарантирующих безаварийную эксплуатацию даже в условиях больших динамических нагрузок.

Ковш состоит из днища, задней и передней стенок, обоймы с уравнительным блоком и коромысла. Передняя стенка, выполненная из высокомарганцовистой стали, оснащена 5 съемными зубьями из этого же типа стали. Плюс к этому и зубья, и передняя стенка наплавлены твердым сплавом «сормайт».

Корпус ковша соединен при помощи пальцев с днищем и коромыслом. В качестве рукояти используются две сварные балки прямоугольного сечения, состоящие из цельных листов низколегированной стали с приваренными к ней цельнокатаными рейками.

Стрела имеет вид сварной металлической конструкции коробчатого сечения. На ней расположены:

  • головные блоки;
  • напорный механизм;
  • лебедка открывания ковша;
  • блоки стрелового каната.

Для устойчивости стрела крепится к поворотной платформе при помощи боковых тяг.

Электропривод ЭКГ-5 функционирует по системе «генератор-двигатель» в двух возможных вариантах:

  • при возбуждении электромашины от тиристорного преобразователя;
  • от управления магнитных усилителей.

В системе цифрового управления предусмотрены блокираторы, обеспечивающие безопасную работу экскаватора.

Система управления электроприводами оборудована узлом полуавтоматического управления процессом копания. Помимо облегчения труда машиниста, автоматизация копания позволяет снизить удельный расход электричества.

Кабина машиниста спроектирована с учетом эргономики пространства. Стены отделаны специальным тепло- и звукоизоляционным материалом и декоративным пластиком. Положение виброизоляционного кресла может изменяться. Стекла кабины состоят из небьющегося противоударного материала с противосолнечным фильтром, обеспечивающим хороший обзор в процессе работы. Комфорт машиниста дополняют электрические печки и вентилятор.

Модификации

Одной из самых распространенных моделей карьерного экскаватора является ЭКГ-5А —

электрическая полноповоротная механическая лопата, предназначенная для добычи полезных ископаемых, в том числе тяжелых скальных пород, предварительно разрыхленных взрывом. Эту технику широко используют в рудной и угольной промышленностях, при строительстве сооружений, в карьерах.

Экскаватор ЭКГ-5А оборудован ковшом вместимостью 5 куб. метров. Может работать при умеренном и тропическом климате от минус 40 до плюс 40 градусов по Цельсию на высоте до 1000 метров над уровнем моря.

Технические особенности ЭКГ-5А

К составным частям машины относятся:

  • поворотные части — это подвижная платформа и находящиеся на ней механизмы;
  • рабочее оборудование:
  • ходовая тележка, состоящая из нижней рамы, 2-х гусеничных рам с цепями и колесами;
  • ходовой механизм;
  • зубчатый венец;
  • роликовый круг.

Все механизированные части, расположенные на платформе, плотно закрыты кузовом.

Для быстрого монтажа и ремонта механизмов платформы на кровле кузова имеются съемные панели. Основные узлы и агрегаты расположены таким образом, что доступ к ним открыт. Большая часть составных частей и механизмов экскаватора имеют блочную конструкцию и могут взаимозаменяться, что весьма удобно в процессе проведения ремонтов агрегатно-узловым методом.

Экскаватор ЭКГ-5А имеет простую конструкцию, надежен в эксплуатации, прост в управлении, а главное — прослужит долгую безаварийную службу.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

Технические характеристики экскаватора ЭКГ-5А | Электронные и печатные каталоги деталей для СПЕЦТЕХНИКИ, Каталоги запчастей ЭКГ-5 ЭКГ-8 ЭКГ-10 СБШ-250

Экскаватор ЭКГ-5А – карьерный гусеничный с ковшом вместимостью 5 м3 – электрическая карьерная полноповоротная лопата на гусеничном ходу, предназначенная для выемки и погрузки в транспортные средства полезных ископаемых и вскрышных пород, в том числе тяжелых скальных, предварительно разрыхленных взрывом. Разрабатываемые породы с объемной массой более 2 т/м3 должны быть предварительно разрыхлены. Экскаватор предназначен для умеренного климата с интервалом температур от -40 до +40°С, а также для тропического климата на высоте не более 1000 м над уровнем  моря.

Карьерный гусеничный экскаватор ЭКГ-5А состоит из следующих составных частей: поворотной части, включающей в себя поворотную платформу с расположенными на ней механизмами, и рабочее оборудование; ходовой тележки, состоящей из нижней рамы, двух гусеничных рам с колесами и гусеничными цепями; ходового механизма, зубчатого венца, роликового круга. Все механизмы на платформе закрыты кузовом. Для удобства ремонта и монтажа механизмов на платформе кровля кузова имеет съемные панели. Расположение основных агрегатов и узлов экскаватора обеспечивает свободный доступ к ним для осуществления монтажных, демонтажных и ремонтных работ. Большинство механизмов и составных частей экскаватора ЭКГ-5А имеют блочную конструкцию и взаимозаменяемы, что позволяет применять при ремонтах агрегатно-узловой метод. Экскаватор ЭКГ-5А является модификацией ранее выпущенных Уралмашзаводом моделей ЭКГ-4.6Б, ЭКГ-4,6А, ЭКГ-4,6. Благодаря этому многие узлы и детали указанных экскаваторов могут быть использованы при ремонте экскаватора ЭКГ-5А.

Технические характеристики:

Модель

ЭКГ-5А

Вместимость ковша, м3

5,2/3,2/4,6/6,3/7,0

Максимальная высота копания,м

10,3

Максимальный радиус копания, м

14,5

Максимальная высота выгрузки, м

6,7

Максимальный радиус выгрузки, м

12,65

Мощность двигателя, л. с. /кВт

250

Транспортная скорость, км/ч

0,55-0,80

Эксплуатационная масса, т

196

Ветеран ЭКГ-5А – Основные средства


Прародитель современных механических лопат Bucyrus Износ зубчатого венца Износ втулки катка натяжной оси Износ зубчатого колеса поворотного редуктора Износ втулки опорного катка Муфта переключения хода ЭКГ-5А Частичная разборка экскаватора ЭКГ-5А

На открытых горных работах всего постсоветского пространства работает большое количество карьерных механических лопат. Самым распространенным и массовым экскаватором среди них является ЭКГ-5А (ЭКГ-4.6Б), доля машин этой модели составляет более половины всего парка карьерных одноковшовых экскаваторов. Они и сегодня остаются основным экскавационным оборудованием при разработке карьеров нерудных материалов, широко используются в качестве добычных машин на рудниках и угольных разрезах, строительстве крупных объектов и т. д. Выпуск ЭКГ-5А начался еще в конце 1970-х годов, фактически это модернизированный ЭКГ-4,6Б. С минимальными конструктивными изменениями его продолжает выпускать и сегодня.

Учитывая общее состояние горнодобывающей отрасли в странах СНГ и консерватизм горного производства, можно с уверенностью утверждать, что в ближайшем будущем существенного изменения структуры экскаваторного парка не будет. Несмотря на массированное продвижение на рынке гидравлических экскаваторов рабочей массой до 120 т от известных мировых брендов Hitachi, Terex, Komatsu, Caterpillar, Liebherr, ветеран ЭКГ-5А остается востребованным. Сегодня отпускная цена нового ЭКГ-5А превышает цену карьерных гидравлических экскаваторов, способных технологически заменить его, значительно подорожали и запасные части к нему, особенно оригинальные.
Казалось бы, нонсенс – морально устаревшее и более дорогое оборудование продолжает пользоваться спросом на фоне внедрения более прогрессивной техники. Но после анализа эксплуатационных затрат многое проясняется. В процессе работы ЭКГ-5А значительно менее затратный, чем современный гидравлический экскаватор, и ощутимо более надежный. Интенсификация горного производства в России и странах СНГ затронула лишь малую часть отрасли. Организация работ на большинстве карьеров не позволяет в полной мере использовать возможности высокопроизводительных гидравлических экскаваторов, поэтому эффект от их внедрения не настолько высок, чтобы массово перевооружать предприятия.
Гидропривод, несмотря на широкие перспективы использования в экскавационном оборудовании, не сразу начал завоевывать горнодобывающую отрасль. Основная причина – тяжелые условия эксплуатации, к которым в наибольшей мере приспособлены традиционные механические лопаты. Их конструкция весьма металлоемкая и довольно простая, не требует особого ухода. Отсутствие высокоточных сопряжений упрощает монтаж и ремонт узлов. А что может быть более важным для эксплуатирующих служб на удаленном карьере, чем надежность и простота обслуживания?
Немаловажный фактор – суровые климатические условия большинства наших карьеров. Несмотря на все усовершенствования низкие температуры с резкими перепадами снижают эффективность работы гидропривода, и дорогостоящее оборудование вынуждено простаивать в очень сильные морозы, тогда как механические лопаты, имеющие по факту более низкий температурный порог, продолжают работать.
Производители гидравлических экскаваторов предлагают много модификаций с дизельными двигателями, при этом большинство карьеров на всем постсоветском пространстве имеют развитое электроснабжение. При высокой стоимости дизтоплива предприятию выгодней использовать электроэнергию. А поставщики техники могут предложить лишь ограниченный модельный ряд гидравлических экскаваторов с первичными электродвигателями.
Самое главное – механические лопаты уверенно (с запасом по производительности) обеспечивают производственную программу большинства предприятий.
Параметрические ряды отечественных одноковшовых экскаваторов (механических лопат), где главным параметром выступает вместимость ковша в м3, были разработаны Центрогипрошахтом в 1967 г. Предусматривалось создание двух типов экскаваторов – ЭКГ – карьерные гусеничные экскаваторы с ковшом от 2 до 20 м3, и ЭВГ – вскрышные гусеничные с ковшом от 15 до 100 м3. Номинальной считают вместимость, принятую для работы на скальных породах.
ЭКГ-5А с основным ковшом вместимостью 5,2 м3 рассчитан на экскавацию разрыхленного материала объемной массой до 1,8 т/м3. Породы I и II категорий (ЕНВ) (с твердостью f по шкале Протодьяконова до 3) могут разрабатываться без предварительного рыхления, породы категории III и выше – после рыхления. Из особенностей экскаватора можно отметить реечный напор с двухбалочной рукоятью, бесполиспастный подъем ковша, малоопорный гусеничный ход.
Сегодня завод «Уралмаш» предлагает различные опции к экскаватору: использование встроенных пневмоударных зубьев ковша, установка удлиненного рабочего оборудования и первичного дизельного двигателя.
Некоторым прообразом ЭКГ-5А (ранее выпускавшихся ЭКГ-4, ЭКГ-4,6, ЭКГ-4,6А, ЭКГ-4,6Б), а именно конструкции рабочего оборудования с двухбалочной рукоятью и реечным напором, явились ранние механические лопаты компании Bucyrus (США), законодателя экскаваторной моды на протяжении всего прошлого столетия. Первой моделью, в которой угадывается современный карьерный канатный экскаватор, можно назвать Bucyrus 18В. Подобная конструктивно-компоновочная схема использовалась также на более поздних и тяжелых версиях 50В и 54В, и на большинстве мехлопат Marion.
Схема с использованием реечного напора с двухбалочной рукоятью оказалась настолько удачной, что и сегодня используется при производстве мощных карьерных механических лопат. Жесткое соединение направляющих балок рукояти со стрелой через седловые подшипники позволяет более эффективно разрабатывать «тяжелые» забои, особенно при наличии негабаритных кусков горной массы. После взрывания скальных пород имеет место выход определенного количества негабарита, доля которого экскавируется далее без предварительной разделки на месте. Однобалочная рукоять с канатным напором, разгруженная от кручения, усложняет процесс выемки плохо разрыхленных горных пород, под воздействием неравномерной нагрузки на режущую кромку ковш немного проворачивается вместе с рукоятью вокруг продольной оси рукояти. Устройство реечного напорного механизма несколько сложнее, в том числе усложняется конструкция стрелы, на которой он целиком располагается. Необходимо обеспечить передачу значительных усилий через зубчатое зацепление кремальерных шестерен и реек рукояти, защитить стрелу от боковых нагрузок и др.
Изучить особенности классической конструкции рабочего оборудования с речным напором и двухбалочной рукоятью можно на примере исполнения того же ЭКГ-5А. Корпус стрелы ЭКГ-5А цельной конструкции, сварной, коробчатого сечения. В расточке головной части стрелы установлены на оси свободно вращающиеся головные блоки, огибаемые подъемным канатом. Блоки подвески стрелы установлены на тягах. К поворотной платформе стрела крепится пятами (исполнение наподобие вилки) и боковыми тягами, который воспринимают боковые нагрузки от стрелы в процессе поворота и черпания. На стреле смонтированы механизмы напорный и открывания днища ковша.
Напорный механизм состоит из электродвигателя, двухступенчатого цилиндрического редуктора (встроен в плиту корпуса стрелы), двух седловых подшипников. Передача крутящего момента от двигателя на редуктор осуществляется посредством специального предохранительного устройства, включающего фрикционные колодки и шкив. Это устройство играет роль муфты предельного момента. При разработке «тяжелых» забоев фрикционные колодки немного ослаблены, что позволяет проскальзывать ведущему валу редуктора относительно приводного зубчатого колеса, входящего в зацепление с моторной шестерней. За счет этого привода предохраняют от перегрузок. Седловые подшипники свободно вращаются на латунных втулках и имеют сменные боковые и верхние чугунные скользуны, служащими опорой для балок рукояти.
Рукоять представляет собой цельносварную конструкцию. К балкам корпуса рукояти приварены зубчатые рейки. Рейки изготавливают способом прокатки (сталь 30ХМА). К концам балок рукояти болтами крепят штампованные концевые упоры, чтобы балки рукояти не выходили из седлового подшипника. В отверстия проушин корпуса (присоединения ковша) запрессованы сменные стальные втулки.
Зубчатые рейки относятся к быстроизнашиваемым деталям, их периодически заменяют. Рукоять ЭКГ-5А взаимозаменяема с рукоятью ЭКГ-4,6Б. Для установки рукояти на старые модели (ЭКГ-4, ЭКГ-4,6) потребуется замена седловых подшипников. Вообще ЭКГ-4 и ЭКГ-4,6 (А) до сих пор работают на многих карьерах, что лишний раз подчеркивает исключительную живучесть механической лопаты.
В целом машина очень надежна и при правильном и своевременном проведении ремонтов и ТО удовлетворительно работает в тяжелейших условиях. Фактический ресурс машины составляет десятки лет. Так, на карьерах до сих пор работают экскаваторы ЭКГ-4,6 выпуска конца 1960-х годов.
Одной из проблем рабочего оборудования остается низкое качество кремальерных шестерен, которые производят многие специализированные фирмы. «Сырой» металл, т. е. не прошедший термообработку, а также низкокачественные сорта сталей, применяемых при изготовлении шестерен, приводят к быстрому их износу. Бывают случаи, когда шестерни работают не более суток, превращаясь в гладкие колеса.
Другая проблема – трещины корпуса стрелы, приводящие даже к излому стрелы в средней ее части. В процессе черпания равнодействующая усилий в ветвях подъемного каната, огибающего головные блоки стрелы, направлена вниз и «ломает» стреловой корпус. Максимальные сгибающие усилия при этом возникают в области установки напорного вала машины. При подаче рукояти с ковшом на забой реакция от забоя передается через рукоять на стрелу и направлена вверх, а равнодействующая усилий в ветвях подъемного каната направлена вниз, и тогда образуется изгибающий момент. При разработке «тяжелых» забоев и чрезмерной затяжке фрикционных колодок ударные нагрузки приводят к образованию усталостных трещин в корпусе стрелы и возможному ее излому в дальнейшем.
При работе экскаватора на слабых обводненных грунтах часто случается заштыбовка кулачковых муфт переключения хода. Если сырой материал замерз, гидроцилиндры не могут продавить муфту, и переключить ход не удается.
Из-за того, что рабочая масса экскаватора относительно небольшая, возникают колебания поворотной платформы относительно нижней рамы в процессе работы, эффективно компенсировать которые при том исполнении опорно-поворотного устройства, как на экскаваторе ЭКГ-5А, невозможно. Внешне это проявляется в бочкообразности изношенных зубьев поворотного венца, раскате роликов. Следует строго следовать предписаниям завода-изготовителя при заполнении отсеков противовеса балластом (рекомендуемая масса балласта 40…41 т), так как правильная загрузка противовеса позволяет продлить безотказную работу экскаватора. Из-за несоблюдения рекомендаций преждевременно изнашиваются центральная цапфа, втулки центральной цапфы, рельсовый и роликовый круги.
Замена втулок в подвижных и неподвижных сопряжениях должна производится вовремя. Особенно надо обращать внимание на состояние втулок ходовой тележки (опорные катки, первичный и выходной валы бортовых редукторов). Несвоевременная их замена приводит к ускоренному износу внутренней поверхности расточки катков и опорных осей, износу выходных валов редукторов хода и раскатке внутренней поверхности расточки ступиц гусеничных рам. С внешней стороны опорные узлы должны быть надежно защищены колпаками, что часто игнорируется на карьерах. Следует периодически контролировать зазор в скользунах седлового подшипника.
На экскаваторе для главных механизмов применяется электропривод по системе генератор–двигатель (Г–Д). Для привода вспомогательных механизмов применяют трехфазные асинхронные короткозамкнутые двигатели переменного тока, питаемые от трансформатора собственных нужд. Как уже отмечалось, в качестве первичного двигателя может быть использован дизель аналогичной мощности (250 кВт).
Высокая металлоемкость экскаватора, обеспечивающая отчасти его внушительный ресурс, приводит и к удорожанию машины. В любом случае даже при щадящей эксплуатации наступает момент, когда нужен капитальный ремонт. Капитальный ремонт ЭКГ сегодня очень дорог, в этом плане карьерный гидравлический экскаватор зачастую даже выигрывает по стоимости всех связанных с этим затрат. Но в эксплуатации с учетом затрат на техобслуживание и общее обеспечение, а тем более с учетом ресурса ЭКГ пока вне конкуренции. По-видимому, полный переход на гидравлику в нашей стране будет завершен не так скоро, как ожидалось.

модели, технические характеристики. Карьерный экскаватор

Продуктивные экскаваторы ЭКГ представляют собой карьерную гусеничную технику, используемую при разработке и погрузке полезных ископаемых, пород и горных выработок. Также машина эксплуатируется при погрузочных работах на перевалочных базах и складах, участвует в циклично-поточном производстве. Агрегаты выпускаются с учетом особенностей климатических регионов, имеют механизмы в виде законченных технологических блоков, что дает возможность ремонтировать технику агрегатным способом.

Устройство и основные механизмы

Экскаваторы ЭКГ комплектуются кузовом, поворотной рамой, стрелой, карьерным ковшом различного объема и гусеницами. Кроме того, предусмотрена нижняя рама и двухуровневая стойка. Горнодобывающая машина выполнена из высокопрочной стали, работает в различных климатических условиях.

К основным элементам рабочего ковша относится фронтальная и задняя стенка, днище, боковые элементы и коромысло. Корпус взаимодействует с остальными рабочими частями посредством специальных пальцев. Рукоять из стали через предусмотренные соединительные детали переходит в стрелу, которая оборудована напорными блоками и лебедочным механизмом. На поворотной платформе смонтирована не только стрела, но и узел динамики, электрическая схема, кузовные части и стойки. Завершает экстерьер машины кабина оператора.

Характеристики

Ниже представлены параметры технического плана, которые имеют экскаваторы ЭКГ:

  • длина/ширина/высота ковша – 2450/2190/2560 мм при массе 9,9 тонны;
  • аналогичные параметры поворотной платформы – 8100/5000/1200 мм при весе 18,9 тонны;
  • объем ковша составляет 5,2 кубических метра;
  • высота и радиус черпания – 10,3/14,5 метра;
  • масса рабочая – 196 тонн;
  • габариты нижней рамы весом 10,5 тонны – 3000/3000/1680 мм;
  • аналогичный показатель гусеничной рамы массой 5,4 тонны – 5500/750/1000 мм.

Кабина водителя весит 1,1 тонны, ее длина составляет 2,36 метра, а ширина и высота – 1,35 и 2,76 метра соответственно.

Тормозной узел напорного и поворотного механизмов, а также лебедки, функционирует за счет сжатого воздушного потока от компрессора. Ходовая часть оснащена гидравлической системой, которая корректирует работу муфтового переключения гусениц и ходовых тормозов.

Силовая установка

Карьерный экскаватор ЭКГ оборудован механизмами напора, подъема, поворота и хода. Открывание ковша осуществляется посредством питания от двигателей постоянного тока. Прочие вспомогательные элементы питаются от моторов переменного типа. Основные узлы получают энергию через преобразующие генераторы и понижающие трансформаторы.

Самой важной деталью, обеспечивающей работу техники, является генераторный мотор с тиристорным возбуждением. Его основные параметры:

  • показатели трансформатора – 160 кВА;
  • штатная мощность сетевого блока – 800 кВт, или тысяча лошадиных сил.

Электрическая силовая установка расположена в задней части кузова.

Модификации экскаватора ЭКГ 5А

Эти мощные машины эксплуатируются в добывающей и перерабатывающей отраслях. Они существенно облегчают работу металлургических предприятий, объектов угледобычи и строительной сферы. Экскаваторы имеют высокий показатель мощности, динамичное управление и высокую ремонтопригодность.

Кроме модели ЭКГ 5А, имеется несколько похожих вариаций, отличающихся незначительными показателями:

  1. Модификация 5В имеет силовую установку мощностью двести пятьдесят киловатт. Способна работать по породе без проведения предварительной подготовки, оснащена специфическим ковшом с молотками вместо традиционных зубьев.
  2. Вариант 5Д – карьерный гусеничный экскаватор, параметры которого схожи с предыдущей моделью. Отличается он только наличием совмещенного дизельного двигателя и электрического мотора. Он способен самостоятельно выполнять погрузку в самосвальные машины.
  3. 5У – мощная маневренная техника, способная проходить траншеи, обрабатывать уступы, производить погрузочные работы. Экскаватор оборудован комфортной рабочей кабиной с отличным обзором и информативным управлением.
  4. Модель ЭКГ-4,6 А. Первые машины этой категории выпускались на «Уралмаше». Они до сих пор успешно функционируют, оборудованы ковшом объемом 5,2 кубических метра и мотором мощностью 250 кВт.

Экскаватор ЭКГ-10

Среди конструктивных особенностей техники этой серии следует выделить следующие моменты:

  • подъем ковша имеет автоматическую стабилизацию усилий;
  • техника оборудована лебедкой с подъемной стрелой, облегчающей ремонт и обслуживание агрегата;
  • тормозная система основных узлов – колодочного типа с пневматикой;
  • ковш сварно-литой конструкции, оснащенный клиновой фиксацией зубьев;
  • дно элемента свободно падающего типа исключает динамический контакт с рукоятью;
  • реечная напорная система включает в себя цельносварную стрелу и рукоятку с парой балок;
  • такая конструкция улучшает обработку твердых скальных пород;
  • специальные вентиляционные приспособления создают высокое воздушное давление в кузове;
  • основные части машины выполнены из легированной стали.

Снизить расходы на профилактику и техническое обслуживание позволяет эффективная система автоматической смазки.

Преимущества

Экскаваторы ЭКГ оборудованы двухгусеничной ходовой тележкой с отдельным приводом для каждого трака. Это дает возможность получить малоопорный ход техники, что увеличивает ремонтопригодность узла и регулировку натяжения гусениц. Внедренные гидравлические цилиндры и принудительная вентиляция способствуют дополнительной динамике при работе агрегата. Главные механизмы экскаватора снабжены персональным регулируемым электрическим приводом.

Кабина устройства имеет комфортное оснащение. Здесь предусмотрена шумовая и пылевая изоляция в виде специальных перегородок. Также рабочее место оборудовано кондиционером, обладает приличной внутренней площадью и системой обогрева. Стационарный пульт управления позволяет оперативно настроить сиденье оператора. К особенностям данной техники можно отнести отсутствие коробки передач, вследствие чего передвижение осуществляется в одном скоростном режиме.

Серия 8И

Экскаватор ЭКГ, технические характеристики которого рассмотрим далее, оборудуется электромотором мощностью пятьсот двадцать киловатт. Масса этой громадной техники составляет 373 тонны. Машина способна выходит на подъемы свыше десяти градусов, сохраняя все рабочие параметры.

Модернизированной версией этой серии является экскаватор под индексом ЭКГ-8-УС. Он оснащен более длинной стрелой, обрабатывает уступы и на большой высоте, а также приспособлен для погрузки продукции на самосвалы и железнодорожные вагоны. Машина имеет ковш объемом 10 куб. м, может поднимать грузы весом до 110 тонн. Агрегат отличается надежностью, устойчивостью и хорошей маневренностью.

В заключение

Типы экскаваторов ЭКГ, которые были вкратце рассмотрены в нашей статье, пользуются спросом на всем постсоветском пространстве и за рубежом. Это обусловлено их приспособленностью к различным климатическим регионам, высокой производительностью и хорошими техническими параметрами. Особенно востребованы такие машины для различного рода карьерных выработок в сложных местностях и регионах с суровым климатом. Наличие множества разработанных модификаций позволяет подобрать устройство, которое будет оптимально соответствовать особенностям выполняемых работ и запросам заказчика.

Экскаватор ЭКГ-10 ОАО “Ковдорский ГОК”

Описание презентации Экскаватор ЭКГ-10 ОАО “Ковдорский ГОК” по слайдам

Экскаватор ЭКГ-10 ОАО “Ковдорский ГОК”

Введение

Экскаватор карьерный гусеничный — ( англ. career hydraulic excavator ) одноковшовая выемочно — погрузочная машина на гусеничном ходу, копающая малосвязные или черпающая разрушенные породы и перемещающая их последовательно, прерывающая копание на время перемещения породы. ЗАО «Гор. Тех. М ш» аа — российская производственно — инжиниринговая компания. Наименование компании образовано сочетанием слов «Горная Техника и Машины» . Компания «Гор. Тех. Маш» занимается инжинирингом, производством, реализацией тяжёлой горной техники , запасных частей, инструментов, принадлежностей к экскаваторам марок «ЭКГ» , «ЭШ» и буровым станкам «СБШ» , осуществляет все виды ремонтов тяжёлой горной техники и её полное техническое обслуживание (сервис).

Экскаватор ЭКГ-10 и и его модификации

Для расширения области применения при выполнении определенных работ на базе экскаватора ЭКГ-10 и созданы несколько модификаций: Экскаватор ЭКГ-10 М с уширенным ковшом вместимостью 11, 5 м 3 и лучшей заполняемостью, предназначенный для работ на угольных разрезах; Экскаватор ЭКГ-10 Р с ковшом 8 м 3 и увеличеным подъемным усилием до 110 т ; Экскаватор ЭКГ-8 УС с ковшом вместимостью 8 м 3 и удлиненным рабочим оборудованием (длина стрелы 16, 5 м ) для погрузки породы в транспортные средства, находящиеся на уровне стоянки; Экскаватор ЭКГ-5 У с ковшом вместимостью 5 м 3 с еще более удлиненным рабочим оборудованием (длина стрелы 20, 6 м ) предназначенным для проходки зарезных траншей, отработки высоких уступов, погрузки породы в транспортные средства, расположенные на вышележащем горизонте. Переоборудование базовой модели ЭКГ-10 в ЭКГ-8 УС и ЭКГ-5 У осуществляется путем замены рабочего оборудования.

Технические характеристики экскаватора ЭКГ 10 и его модификаций ЭКГ-5 у И ЭКГ-8 ус Параметры ЭКГ-10 м ЭКГ-8 ус ЭКГ-5 у ЭКГ-5, 2 у Основного ковша, м 3 10, 0 11, 5 8, 0 5, 2 Вместимость сменного ковша, м 3 8, 0; 12, 5; 16, 0 — — Расчетная продолжитель ность цикла, сек. 26 26 28 30 30 Наибольшее усилие на подвеске ковша, к. Н (тс) 980 (100) 1078 (110) 780 (79, 6) 490 (50) Номинальная мощность сетевого двигателя, к. Вт 800 800 800 Номинальная мощность трансформато ра, к. ВА 160 160 160 Напряжение сети (3 -х фазная, 50 Гц), В 6000 6000 Скорость передвижения, км/час 0, 7 0, 7 Наибольш ий преодолев аемый угол подъема, рад (град) 0, 2 (12) 0, 2 (12) Среднее удельное давление на грунт (1100 мм звенья), к. Па 313 316 320 306 Среднее удельное давление на грунт (1400 мм звенья), к. Па 224 226 230 218 Рабочая масса с ковшом, т 395, 0 402, 0 405, 0 386, 0 Масса основного ковша, т 16, 2 19, 5 14, 4 8, 6 Масса противове са, т 45– 50 55– 60 45–

Экскаватор ЭКГ-

Экскаватор ЭКГ-10 и является дальнейшим развитием модели экскаватора ЭКГ-8 и, выпуск которого начат с 1987 г. на Ижорском машиностроительном заводе. Так же выпуск аналогичных экскаваторов начат на ПО «Крастяжмаш» (ЭКГ-10). Экскаватор карьерный гусеничный ЭКГ-10 с ковшом емкостью 10 м 3 предназначен для разработки и погрузки в транспортные средства полезных ископаемых и пород вскрыши на открытых горнорудных карьерах, а также для отвалообразования и погрузочных работ на складах. Новая конструкция ковша за счет оптимизации его геометрии и углов резания обеспечивает: улучшенную внедряемость в забой, полную заполняемость объема ковша, сокращение цикла погрузки, снижение энергоемкости копания, погрузку в автосамосвалы грузоподъемностью от 72 до 120 тонн и в железнодорожные думпкары нормальной колеи. Однобалочная рукоять экскаватора выполнена из высокопрочной штампованной трубы. Крепление ковша к рукояти — фланцевое, неподвижное, на высокопрочных болтах, это обеспечивает простую замену и высокую надежность (зазоры и подвижность в соединении отсутствуют). Рукоять разгружена от кручения и снабжена демпфером двухстороннего действия, встроенным в хвостовой части. В головной части рукояти установлен сменный возвратный полублок с высокой твердостью поверхностей. На экскаваторах применен седловой подшипник с регулируемыми боковыми и верхними роликами для направления движения рукояти при напоревозврате. Это дает возможность компенсировать износ и снизить динамические нагрузки на рабочее оборудование экскаватора. Помимо основного ковша емкостью 10 м 3 на экскаваторе могут быть применены сменные ковши емкостью 8, 12, 5 и 16 м 3. Стрела шарнирно-сочлененная из двух секций длиной 13, 8 м , разгруженная от кручения, с однобалочной рукоятью длиной 11, 1 м. Рабочее оборудование оснащено канатным напором. Тяговое подъемное усилие на блоке ковша — 100 т. Экскаватор оборудован электронной системой управления по схеме генератор-двигатель (Г-Д) на основе тиристорных преобразователей, обеспечивающих независимое бесступенчатое регулирование главных приводов. Мощность сетевого двигателя 800 к. Вт , напряжение питающей сети 6000 В (3 фазы, 50 Гц ). Рабочая масса экскаватора 395 т.

Планетарные редукторы механизмов подъема и поворота экскаватора в сравнении с применяемыми ранее редукторами более компактны, имеют большую нагрузочную способность, надежны и долговечны в работе. Все приводы снабжены эффективными и электрическими дисковыми тормозами. Зубчатые передачи выполнены из высоколегированных сталей с поверхностными термоупрочнением. Экскаватор снабжен кабельным барабаном с электроприводом для подмотки и размотки кабеля при переездах экскаватора и его работе в забое. Емкость кабельного барабана — 500 м. Экскаватор оборудован современной электронной системой управления на основе тиристорных преобразователей, обеспечивающих независимое бесступенчатое регулирование главных приводов и формирование оптимальных статических и динамических характеристик по схеме «генератор-двигатель». Система управления снабжена необходимыми блокировками для обеспечения надежной и безопасной работы экскаватора. Блочное исполнение преобразователей облегчает обнаружение неисправностей и их ремонт. Кабина просторна, герметизирована, снабжена системой отопления, кондиционером, вентиляцией и обогревом стекол, виброизолирующим креслом.

Устройство и технические характеристики

Технические характеристики Вместимость ковша, м 10 Рабочая масса, т 395, 0 Конструктивная масса, т 334, 0 Масса основного ковша, т 16, 2 Противовес (обеспечивается покупателем), т 45 -50 Длина стрелы, м 13, 8 Длина рукояти, м 11, 1 Угол наклона стрелы, град 45 Наибольшая высота разгрузки, м 8, 6 Наибольший радиус разгрузки, м 16, 3 Наибольшая высота копания, м 13, 5 Наибольший радиус копания, м 18, 4 Наибольший радиус копания на уровне стояния, м 12, 6 Высота до головных блоков стрелы, м 14, 6 Радиус до головных блоков, м 12, 92 Радиус вращения хвостовой части 7, 78 Просвет под поворотной платформой, м 2, 7 Высота по кабине, м 8, 6 Расстояние от оси пяты стрелы до центра вращения, м 2, 4 Среднее давление на грунт при передвижении, к. Па 216 Наибольшее усилие на подвес ковша, к. Н 0, 8 Номинальная мощность сетевого двигателя, к. Вт 800 Номинальная мощность сетвого трансформатора, к. Ва 160 Расчетная продолжительность цикла, с

Экскаваторы с удлиненным рабочим оборудованием могут быть использованы для проходки пионерных траншей, а также погрузки в транспортные средства, расположенные на вышележащих горизонтах.

L высота до фильтро-в ентиляцио нной установки, м 8, 29 8, 29 М просвет под поворотно й платформо й, м 2, 77 2, 77 N радиус вращения хвостовой части поворотно й платформ ы, м 7, 78 7, 90 7, 78 Р расстояние от пяты стрелы до центра вращения, м 2, 4 2, 4 R высота до двуногой стойки, м 11, 56 11, 56 U уровень глаз оператора, м 7, 65 7, 65 Параметр ы ЭКГ-10 м ЭКГ-8 ус ЭКГ-5 у ЭКГ-5, 2 у А длина стрелы, м 13, 86 14, 36 16, 50 20, 6 В ход рукояти, м 4, 55 4, 35 5, 3 5, 53 ? угол наклона стрелы, град 45 45 50 50 50 С наибольш ий радиус копания, м 18, 40 19, 00 19, 80 23, 70 D наибольш ая высота копания м 13, 50 14, 50 17, 60 22, 20 Е наибольш ий радиус разгрузки, м 16, 30 16, 50 17, 90 22, 10 F наибольш ая высота разгрузки, м 8, 60 10, 20 12, 50 17, 50 I высота до головных блоков стрелы, м 14, 62 14, 97 17, 39 20, 74 К радиус копания на уровне стояния, м 12, 60 13, 50 14, 50 Схема рабочих размеров экскаватора ЭКГ-

Рабочее оборудование ЭКГ-

Рукоять служит для передачи на ковш напорного усилия. Данная рукоять однобалочная (внутренняя), она состоит из пустотелых балок прямоугольного или круглого сечения , один конец которых проушинами соединяется с ковшом.

Ковш экскаватора ЭКГ-

Выемка и погрузка горной массы

Ещё фото

видов электрокардиограммы (ЭКГ/ЭКГ) | Стэнфордское здравоохранение

Типы электрокардиограмм

Наши врачи используют несколько типов электрокардиограмм (ЭКГ) для проверки различных сердечных (сердечных) или легочных (легких) состояний. Типы ЭКГ, которые мы используем в Стэнфорде, включают:

Сердечно-легочный нагрузочный тест (CPET): Сердечно-легочный нагрузочный тест (CPET) — это оценка сердечно-легочной системы.Этот тест используется для выявления любых сердечных или легочных заболеваний. Узнайте больше о кардиопульмональном нагрузочном тесте.

ЭКГ с нагрузкой (нагрузочный тест):  Нагрузочный тест (также называемый тестом на беговой дорожке или ЭКГ с нагрузкой) проводится, когда пациент ходит по беговой дорожке или крутит педали на велотренажере, чтобы контролировать работу сердца во время стресса или физической нагрузки. Также контролируются частота дыхания и артериальное давление. Стресс-тест может быть использован для выявления ишемической болезни сердца и/или для определения безопасных уровней физической нагрузки после сердечного приступа или операции на сердце.Подробнее о стресс-тесте.

Монитор Холтера: Монитор Холтера — это тип электрокардиограммы (ЭКГ или ЭКГ), используемый для непрерывного мониторинга записи ЭКГ в течение 24 часов или дольше. Электроды (маленькие пластиковые накладки) размещаются в определенных местах на груди, руках и ногах. Когда электроды подключаются к аппарату ЭКГ с помощью отведений, электрическая активность сердца измеряется, интерпретируется и распечатывается для информации врача и дальнейшей интерпретации.Узнайте больше о холтеровском мониторе.

ЭКГ в 12 отведениях в покое: Этот тип электрокардиограммы является стандартным тестом для измерения электрической функции сердца. Выполняется, пока вы лежите неподвижно, эта ЭКГ записывает электрическую активность вашего сердца с 12 электродов (липких участков) на груди, руках и ногах одновременно. ЭКГ в 12 отведениях в состоянии покоя может быть частью планового обследования для выявления сердечных заболеваний до появления каких-либо признаков или симптомов.

Электрокардиограмма с усреднением сигнала:  Электрокардиограмма с усреднением сигнала — это более подробный тип электрокардиограммы (ЭКГ или ЭКГ).Во время этой процедуры получают несколько записей ЭКГ в течение примерно 20 минут, чтобы зафиксировать аномальные сердечные сокращения, которые могут возникать только с перерывами. Узнайте больше об электрокардиограмме с усреднением сигнала.

Выпущен Fitbit Charge 5 с приложением ЭКГ и постоянно включенным дисплеем: цена, технические характеристики и многое другое

Компания Fitbit выпустила Fitbit Charge 5, самый продвинутый фитнес-трекер компании. Fitbit Charge 5 поставляется с бесплатной подпиской на премиум-версию Fitbit на шесть месяцев, что позволит пользователям получить более глубокое понимание и ряд из более чем 500 тренировок, занятий осознанностью и питанием.Фитнес-трекер поставляется с различными функциями отслеживания здоровья и фитнеса, включая стресс, здоровье сердца, сон и многое другое. Компания заявляет, что Fitbit Charge 5 тоньше, чем Fitbit Charge 4, и имеет более яркий цветной сенсорный дисплей.

Fitbit Charge 5 поставляется с приложением ЭКГ на запястье и датчиком EDA для отслеживания уровня стресса пользователей. Компания впервые представила EDA с помощью Fitbit Sense и обнаружила, что более 70% пользователей снизили частоту сердечных сокращений во время двухминутного сеанса сканирования EDA. Фитнес-трекер также позволяет пользователям совершать бесконтактные платежи, быстро отвечать на сообщения. Однако функция быстрого ответа доступна только пользователям Android. Итак, давайте посмотрим на ключевые детали фитнес-трекера, а также на его цену в Индии.

Fitbit Charge 5: Цена и доступность

В Индии было объявлено о продаже Fitbit Charge 5 по цене 14 999 рупий. В США фитнес-трекер стоит 179,95 долларов (примерно 13 300 рупий), тогда как в Европе он будет стоить пользователям 179 евро.95 (примерно 15 600 рупий). В Австралии фитнес-трекер стоит 269,95 австралийских долларов (примерно 14 500 рупий). Fitbit Charge 5 доступен в нескольких цветовых вариантах, включая графитовый/черный, платиновый/стальной синий и мягкое золото/лунный белый. Фитнес-трекер можно предварительно заказать с 25 августа. Однако эта опция доступна только на некоторых рынках. В Индии Fitbit Charge может появиться к концу года.

Fitbit Charge 5: Технические характеристики

Fitbit Charge 5 поставляется с более ярким 1. 04-дюймовый цветной сенсорный AMOLED-дисплей. Он не имеет никаких кнопок, но имеет режим Always-on. Он состоит из алюминия, стекла и смолы и поставляется с силиконовым ремешком. Компания заявляет, что фитнес-трекер тоньше, чем его предшественник, Fitbit Charge 5.

Fitbit включила приложение ЭКГ в Fitbit Charge 5. Приложение впервые было представлено с помощью Fitbit sense. Используя приложение ЭКГ, пользователи могут оценивать состояние своего сердца. Charge 5 также отслеживает частоту сердечных сокращений в режиме 24/7 и предоставляет уведомления, когда вы выше или ниже ваших личных диапазонов.Фитнес-трекер также отслеживает частоту дыхания, изменение температуры кожи и SpO2.

Fitbit Charge 5 поставляется с оценкой управления стрессом в приложении Fitbit, которая покажет, готовы ли вы мысленно принять новые вызовы. С Premium вы получаете доступ к более чем 300 сеансам медитации и осознанности.

Fitbit Charge 5 — первый фитнес-трекер с датчиком EDA для измерения уровня стресса в организме. Трекер измеряет реакцию вашего организма на стресс с помощью крошечных изменений в потовых железах на ваших пальцах.Эти инструменты могут помочь уменьшить стресс и помочь пользователям вести здоровый образ жизни. Что касается батареи, компания утверждает, что фитнес-трекер может работать семь дней без подзарядки.

Аппараты ЭКГ и аппараты ЭКГ

Аппараты ЭКГ/ЭКГ

Электрокардиограммы

Кривая/кривая на аппарате ЭКГ стала синонимом символики здравоохранения. Многие компании используют этот шаблон для определения связи с медицинским обслуживанием; вы даже можете найти его на нашем логотипе Soma! В мультфильмах и телешоу используется плоская линия, чтобы показать, что кто-то прошел.Однако чтение этих машин, а также врачей и медсестер, которые их используют, играют несколько более сложную роль в здравоохранении.

ЭКГ — это электрокардиограмма. Национальный институт сердца, легких и крови описывает ЭКГ для диагностики закупорки сердца. Каждый раз, когда сердце качается, оно посылает электронный сигнал. Аппарат ЭКГ записывает, как часто посылается один из этих электронных сигналов. «В здоровом взрослом сердце в состоянии покоя узел SA посылает электрический сигнал, чтобы начать новое сердцебиение 60-100 раз в минуту.После распространения сигнала по желудочкам он регистрируется как зубец Р. Как только сигнал проходит через AV-узел, это является началом зубца Q. Это неинвазивный процесс. Обычно к телу прикрепляют 12 проводов, которые приводят к графическому отображению электрических сигналов на экране.

ЭКГ будет использоваться для всех, у кого есть риск сердечно-сосудистых заболеваний. Эти проблемы включают сердечную блокаду первой, второй и третьей степени, тип Мобитц I и тип II. Люди, подключенные к аппарату ЭКГ, наблюдают за значительными изменениями в работе сердца.

Настройки, используемые в ЭКГ

ЭКГ

используется в любых условиях, где необходимо контролировать работу сердца. Сюда входят отделения неотложной помощи, отделения интенсивной терапии, операционные и хирургические центры. ЭКГ почти никогда не используется отдельно; всегда в сочетании с другими машинами, включая мониторы пациента.

Болезни

Аппарат ЭКГ обычно используется у людей с шумами в сердце, аритмией (нерегулярным сердцебиением), инфарктами миокарда (сердечными приступами) и при судорогах.

Различные аппараты ЭКГ

МАК 5500 HD

О GE MAC 5500HD

GE Mac 5500HD обладает расширенными возможностями управления заболеваниями благодаря набору алгоритмов и расширенным сетевым возможностям. Система MAC 5500HD System предлагает сложность, необходимую для расширенных приложений ЭКГ, а простота использования расширяет этот уровень производительности для широкого круга возможных пользователей. Решения для неинвазивного тестирования, разработанные для максимального увеличения пропускной способности пациентов и производительности отделения.

GE MAC 5500HD Характеристики
  • Предлагает расширенные алгоритмы анализа и интерпретации ЭКГ.
  • Простые в использовании приложения и функции для оптимизации производительности и рабочего процесса.
  • Расширенные возможности подключения в сочетании с информационной системой Muse Cardiology для ускорения хранения данных и поиска ЭКГ.
  • Цифровой модуль сбора данных CAM-HD
  • снижает уровень шума и артефактов для более четкой записи ЭКГ и повышает точность обнаружения спайков кардиостимулятора.
  • Дисплей с большим полем зрения (FOV), который обеспечивает четкое изображение экрана под любым углом.
  • Аналоговый выход ЭКГ, упрощающий интеграцию с другими кардиодиагностическими устройствами, такими как системы эхокардиографии и ядерной медицины.
  • Широкие возможности настройки; включая отображение и форматирование окончательного отчета в соответствии с индивидуальными предпочтениями пользователя.
  • Опция
  • Stress включает в себя проверенные технологии GE для нагрузочных испытаний. Улучшения в сборе сигналов помогают уменьшить отклонение базовой линии и искажение сегмента ST, чтобы генерировать более четкие и четкие ЭКГ.
  • Аксессуары для считывания штрих-кодов и магнитных карт, помогающие уменьшить количество ошибок за счет автоматизации ввода данных пациента.
  • Протоколы безопасности и настраиваемая пользователем защита паролем для решения проблем безопасности данных и требований HIPAA.
  • Тележка с удобным держателем для модуля сбора данных, большой площадью для письма, широкими отсеками и крытым отсеком для хранения.
  • Компактная система, разработанная для легкой мобильности.
GE Mac 5500HD Технические характеристики:
Обработка
  • Интерпретация ЭКГ: Marquette 12SL Программа анализа ЭКГ для взрослых и детей.
  • Компьютеризированные измерения: анализ по 15 отведениям включает измерения в 3 дополнительных отведениях, выбираемых пользователем.
  • Дополнительно: Высококачественный анализ поздних потенциалов и сигнал зубца P – усредненная ЭКГ.
  • Дополнительная функция ЭКГ: векторкардиография.
  • Частота анализа ЭКГ: 500 выборок в секунду. (СПС)
  • Хранение ЭКГ: 200 ЭКГ во внутренней памяти.
  • Внешнее архивирование: карта Secure Digital.
  • Цифровая частота дискретизации: 16 000 выборок в секунду на канал.
  • Pre-Acquisition: Обеспечивает 10 секунд мгновенного сбора данных ЭКГ.
  • Динамический диапазон: дифференциал переменного тока ± 5 мВ, смещение постоянного тока ± 300 мВ.
  • Разрешение: 4,88 мкВ/младший бит при 250 выборках в секунду, 4,88 мкВ/младший бит при 500 выборках в секунду.
  • Частотная характеристика: –3 дБ при 0,01–150 Гц
  • Подавление синфазного сигнала: >140 дБ (123 дБ с отключенным фильтром переменного тока)
  • Входной импеданс: >10 МОм при 10 Гц, защита от дефибриллятора
  • Утечка через пациента: <10 мкА
  • Обнаружение темпа: Соответствует или превосходит стандарты ANSI/AAMI EC11-1991
  • Частота дискретизации Pace Digital: 75 000 выборок в секунду на канал
  • Ширина импульса темпа: от 0. 2 мс продолжительностью
  • Амплитуда импульса стимуляции: всего 0,5 мВ по амплитуде
  • Специальные функции сбора данных: обнаружение отсоединения отведения, импеданс электрода, чрезмерный шум переменного тока, отклонение базовой линии и сообщения о мышечном треморе
  • Измеритель сердечного ритма: от 30 до 300 ударов в минуту ±10% или 5 ударов в минуту, в зависимости от того, что больше. ЧСС за пределами этого диапазона отображаться не будет
Связь
  • Совместимость с кардиологической информационной системой MUSE.
  • Совместимость с
  • CardioSoft — возможность подключения EMR через кардиологическую информационную систему MUSE или CardioSoft.
  • Последовательный кабель.
  • Внутренний модем/факс.
  • Дополнительно:
    • Удаленный поиск. (Удаленный запрос.)
    • Беспроводная связь MobileLink (требуется дополнительное коммуникационное программное обеспечение MUSE и установка):
      • Повышенная безопасность WPA и WPA2 (персональный и корпоративный режимы). PAP, MS-CHAPv2, 802.1xEAP с TLS/TTLS/LEAP/PEAP/FAST, WEP (PEAP требует оценки/одобрения сети перед покупкой.
      • Сверхвысокая безопасность MobileLink (FIPS 140-2) LAN (требуется дополнительное коммуникационное программное обеспечение и установка MUSE)
      • Связь с MUSE по локальной сети через внутренний разъем RJ-45
    • LAN (требуется дополнительное коммуникационное программное обеспечение MUSE и его установка.)
      • Связь с MUSE по локальной сети через внутренний разъем RJ-45.
Дисплей
  • Тип дисплея: 10,4-дюймовый (264 мм) цветной графический ЖК-дисплей с подсветкой AM.
  • Разрешение экрана: 640 x 480 пикселей с улучшением формы волны
  • Отображаемые данные: частота сердечных сокращений, имя пациента, идентификатор, часы, кривые, метки отведений, скорость, настройки усиления и фильтра, предупреждающие сообщения, подсказки и справочные сообщения
Писатель
  • Технология записи: Термальная точечная матрица.
  • Скорость записи: 5, 12,5, 25 и 50 мм/с.
  • Количество трасс: 3, 6, 12 или 15 по выбору пользователя.
  • Чувствительность/усиление записывающего устройства: 2,5, 5, 10, 20, 10/5 (раздельная калибровка) мм/мВ.
  • Точность скорости записи: ±2%.
  • Writer Точность амплитуды: ±5%.
  • Writer Разрешение: 1000 dpi по горизонтали при 25 мм/с, 200 dpi по вертикали.
  • Тип бумаги: термопечать, Z-фальцовка, перфорация, фальцовка гармошкой, 300 листов в упаковке.
  • Размер бумаги: Размер A: 8,5 x 11 дюймов.(214,6 мм x 280 мм.)
Ключевое слово
  • Тип: Герметичный эластомер с программируемыми функциональными клавишами, буквенно-цифровыми клавишами, элементами управления записью и элементами управления курсором TrimPad
Электрика
  • Источник питания: от сети переменного тока или от батареи.
  • Напряжение: от 100 до 240 В переменного тока.
  • Ток: 0,5 А при 115 В переменного тока, 0,3 А при 240 В переменного тока, типичный, 0,85 А макс.
  • Частота: от 50 до 60 Гц
  • Тип батареи: Заменяемая пользователем, 18 В @ 3,5 Ач ±10 % перезаряжаемая NiMH.
  • Емкость батареи: 100 одностраничных отчетов (обычно) или шесть часов непрерывного отображения. (без печати)
  • Время зарядки батареи: примерно 4,5 часа после полной разрядки. (При выключенном дисплее.)
Векторкардиография
  • Форматы отчетов: векторные циклы компонентных векторов (P, QRS, ST-T)
  • Чувствительность: 20, 40, 80 или 160 мм/мВ.
  • Разрешение по времени: 2 мс.
Высококачественный анализ поздних потенциалов и сигнал зубца P – усредненная ЭКГ
  • Чувствительность:
    • Шаблон необработанных данных.
    • Средний удар.
    • Отфильтрованные сигналы и величина вектора.
    • 20 мм/мВ.
    • 20 мм/мВ и 50 мм/мВ.
    • 1 мм/мкВ.
  • Частота выборки при анализе: 1000 выборок в секунду на канал.
Физические характеристики
  • Высота: 3,7 дюйма (9,4 см) (без тележки) с закрытым дисплеем.
  • Ширина: 15 дюймов (38,1 см) (без тележки)
  • Глубина: 13,8 дюйма (35,1 см) (без тележки).
  • Вес: приблизительно 6 г.8 кг (15 фунтов) (без тележки). Включая батарею, без бумаги.
Условия окружающей среды
    • Температура:
      • Эксплуатация
      • Транспорт/хранение
      • от 50° до 104° F. (от 10° до 40° C)
      • от –40° до 158° F. (от –40° до 70° C)
Влажность:
      • Работа.
      • Транспорт/хранение.
      • От 20% до 95% относительной влажности без конденсации.
      • От 15% до 95% относительной влажности без конденсации.
Давление:
    • Работа.
    • Транспорт/хранение.
    • от 700 до 1060 гПа.
    • от 500 до 1060 гПа.
Характеристики считывателя магнитных карт
  • Набор символов: ANSI/ISO ALPHA буквенно-цифровые символы и ANSI/ISO BCD. (подмножество ASCII [ISO 646 IRV:1991])
Технические характеристики сканера штрих-кода
  • Символики: код 39 (расширенный), PDF-417, код 128, матрица данных, чередование 2 из 5.
Размеры модульной тележки MAC
  • Высота: 37 дюймов (94 см)
  • Ширина: 19 дюймов (47 см)
  • Глубина: 27 дюймов (69 см)
  • Высота с держателем модуля сбора данных: 59 дюймов (150 см) Вес
  • Вес: 66 фунтов. (30 кг) (без системы ЭКГ в покое)
Philips PageWriter Touch

Функции Philips PageWriter Touch

  Philips PageWriter Touch ЭКГ позволяет пользователям легко записывать, анализировать, распечатывать, хранить и передавать данные ЭКГ.Модель PageWriter Touch , разработанная для использования в крупных больницах, значительно упрощает каждую часть процесса кардиологических исследований. Конструкция модуля пациента гарантирует, что провода отведений не запутаются. PageWriter Touch оснащен большим высококачественным сенсорным экраном для удобного просмотра данных. Он также готов к печати с интерпретацией, снимками ЭКГ и проверкой качества отведений.

  • Простые и быстрые ЭКГ в 12 отведениях для больших и малых больниц
  • Предназначен для больших объемов
  • Сенсорный экран высокого разрешения
  • Предварительный просмотр отчетов перед печатью
  • Беспроводная связь
Philips PageWriter Touch Технические характеристики
Регистрация ЭКГ
  • Сбор сигнала ЭКГ до 12 отведений для взрослых и детей
  • R/T (в режиме реального времени) 12-канальный дисплей с функцией «моментального снимка» ЭКГ: – Создание снимков ЭКГ любых данных на экране одним нажатием кнопки – Просмотр снимков и печать отчетов ЭКГ в различных форматах
  • АВТО 12 отведений
  • RHYTHM дисплей и печать (до 12 отведений)
  • РАСКРЫТИЕ пятиминутных данных непрерывной формы сигнала для просмотра и печати
Монитор качества ЭКГ
  • Расширенные индикаторы качества ЭКГ включают фильтрацию шума переменного тока в дополнение к фильтрации артефактов и коррекции отклонения базовой линии
  • Цветной дисплей в режиме реального времени и оповещения о незакрепленных электродах обеспечивают мгновенную обратную связь с пользователем
Запоминание и передача ЭКГ
  • Кардиограф PageWriterTouch обеспечивает память для хранения ЭКГ и возможность простой передачи с помощью гибкого диска, модема или подключения к локальной сети в систему управления ЭКГ
  • Каждая записанная ЭКГ автоматически индексируется на кардиографе для быстрого просмотра и поиска
  • Список всех сохраненных ЭКГ можно распечатать, что упрощает административную отчетность и выставление счетов
  • Дополнительный модем позволяет быстро передавать данные на факсимильный аппарат или автоматизированную систему управления ЭКГ. ЭКГ могут быть переданы для управления, рассмотрения врачом и копирования
Интерпретация ЭКГ
  • Кардиограф PageWriterTouch включает алгоритм Philips с 12 отведениями для интерпретации анализа амплитуд, длительности и морфологии кривых ЭКГ и связанных с ними ритмов у взрослых и детей
  • Эта клинически проверенная программа интерпретации обеспечивает настраиваемые уровни интерпретации, причины и степени тяжести, которые печатаются в отчете ЭКГ
Возможность предварительного просмотра перед печатью
  • Полноэкранный предварительный просмотр отчетов ЭКГ точно в том виде, в котором они отображаются при печати, позволяет проводить проверку качества перед печатью
  • К любой ЭКГ можно применить несколько форматов отчетов с полным предварительным просмотром отчетов перед печатью

Процесс восстановления системы ЭКГ/ЭКГ

Soma Technology является лидером в области капитального ремонта медицинского оборудования. Soma Technology работает в бизнесе более 26 лет и надеется добиться успеха на рынке медицинского ремонта. Soma Technology занимается не только техническим, но и косметическим ремонтом своей продукции. Каждый продукт полностью протестирован и возвращен к своим OEM-стандартам; разборка, проверка, чистка, ремонт, замена необходимых деталей, калибровка, специальная косметическая реставрация. Эти продукты могут функционировать так, как если бы они работали в тот день, когда они были выпущены производителем.У Soma есть команда специально отобранных инженеров-биомедиков, которые работают над каждым оборудованием до того, как оно покинет наше предприятие, что гарантирует, что каждый продукт работает и выглядит так, как задумал OEM-производитель.

Компания Soma Technology предлагает не только ремонт и обслуживание аппаратов ЭКГ и ЭКГ, но и широкий спектр медицинского оборудования от ведущих производителей, таких как GE, Philips, Drager, Physio-Control и других! Если у вас есть какие-либо вопросы или вы просто ищете быстрое предложение по любому продукту, позвоните нам по телефону 1-800-438-7662, где вы сможете поговорить со знающим торговым представителем.

Почему стоит выбрать отремонтированный? Стоимость является самым большим сдерживающим фактором для покупки нового медицинского оборудования. Покупка восстановленного капитального медицинского оборудования позволяет покупателю приобрести около двух восстановленных аппаратов по цене одного нового. Это помогает небольшим больницам с их бюджетом и помогает конкурировать с более крупными больницами. Существует большая разница между бывшим в употреблении и восстановленным оборудованием. Подержанное оборудование подразумевает, что оборудование поставляется «как есть» от предыдущего владельца. Предполагается, что бывшее в употреблении оборудование используется неправильно, сломано и/или не работает должным образом.

Восстановленное оборудование отличается. Устройства доставляются на наше современное оборудование. Наша команда инженеров-биомедиков тестирует и калибрует оборудование, чтобы вернуть его к спецификациям OEM. Детали, которые необходимо заменить, заменяются благодаря большому ассортименту запасных частей Soma, который можно найти на сайте somamedicalparts. com. После того, как эти устройства исправлены, они косметически улучшаются. Оборудование отшлифовано, покрашено и снабжено новыми наклейками и декалями. Наконец, процесс ремонта завершается после того, как медицинское оборудование упаковано и готово к отправке.

Обслуживание ваших аппаратов ЭКГ

Soma Technology имеет сертифицированную команду инженеров-биомедиков, которые ремонтируют ваше медицинское оборудование. Наша команда инженеров предлагает профилактическое обслуживание, гарантии и пожизненную поддержку по телефону.

Свяжитесь с торговым представителем

У нас есть ценная команда торговых представителей, которые более чем готовы помочь в любых вопросах. У нас есть широкий выбор другого капитального медицинского оборудования, включая томографы, отделения интенсивной терапии, аппараты ИВЛ, инфузионные насосы, мониторы пациента, наркозные аппараты, операционные столы, С-дуги и многое другое новое и отремонтированное медицинское оборудование.Пожалуйста, не забудьте связаться с Soma Technology, если у вас есть вопросы о каком-либо оборудовании, описанном в этой статье или на нашем веб-сайте.

Продайте нам

Хотя компания Soma в основном известна как компания, занимающаяся ремонтом оборудования, у нас также есть отдел закупок, активно занимающийся закупками бывшего в употреблении медицинского оборудования. Хотите продать подержанное медицинское оборудование? Ваше оборудование может пройти наш процесс восстановления. Во-первых, вы можете подать заявку на продажу вашего оборудования. Представитель свяжется с вами в течение 24 рабочих часов.Затем вы подтвердите свое согласие с вашим представителем. Этот процесс соответствует требованиям HIPAA.

[контактная форма-7 404 “Не найдено”]

Cardio7 – Аппарат для интерпретации электрокардиограммы с сенсорным экраном (ЭКГ / ЭКГ)

Cardio7 — это надежный интерпретирующий аппарат для электрокардиограммы (ЭКГ/ЭКГ) с сенсорным экраном. Он оснащен большим 7-дюймовым сенсорным ЖК-экраном TFT с Wi-Fi. Поддерживает флэш-накопитель USB, клавиатуру QWERTY, формат файлов JPEG/PDF, одноканальную долговременную запись и хранение до 200 ЭКГ. Он сохраняет и показывает последние 5-минутные ЭКГ полного канала, чтобы распечатать пропущенные аномальные кривые ЭКГ. Он печатает в нескольких форматах, включая отчеты по 12, 6 и 3 каналам. Может быть подключен к серверу PACS через DICOM 3.0 и отправлять ЭКГ на сервер.

Cardio7 отличается передовыми технологиями, высокой функциональностью, простотой использования и непревзойденным соотношением цены и качества.

Максимальное удобство использования
Cardio7 сочетает в себе технологию сенсорного экрана с управлением через меню с удобной поворотной клавишей и кнопками для максимального удобства использования.USB-считыватель штрих-кодов и клавиатура могут быть подключены через USB-порты.

Встроенная память и поддержка флэш-накопителя USB
Хранение до 200 ЭКГ во внутренней флэш-памяти. Сохраненные ЭКГ можно преобразовать в различные стандартные форматы файлов: JPG, PDF, XML, MFER и DCM, а также экспортировать на внешний USB-накопитель.

Поддержка EMR
НОВИНКА. Cardio7 теперь полностью интегрирован с MicroMD.

Cardio7 отправляет ЭКГ на ПК с помощью программного обеспечения BMS-Plus для ПК на базе Windows через локальную сеть или WiFi.Он поддерживает протокол DICOM 3.0 для извлечения рабочих списков из PACS и сохранения изображений ЭКГ в PACS. Флэш-накопитель USB можно использовать для переноса ЭКГ, хранящихся в Cardio7, на ПК.

Клинически важный одновременный сбор данных по 12 отведениям
Cardio7 одновременно получает данные ЭКГ в течение 10 полных секунд от 10 отведений, что позволяет распечатать точную 12-канальную распечатку с анализом менее чем за 60 секунд.

Функция полного раскрытия информации
Cardio7 сохраняет и показывает последние 5-минутные ЭКГ полного канала, чтобы распечатать пропущенные аномальные кривые ЭКГ.

Расширенная интерпретация
Распечатка ЭКГ предлагает подробную интерпретационную информацию в форматах текстового/справочного/векторного отчета для помощи в диагностике. Предоставляет отчеты по 12 каналам, 6 каналам + 1 ритму, 3 каналам + 1 ритму и 3 каналам + 3 ритмам. Поддерживает педиатрическую интерпретацию.

Длительная запись и автоматическое обнаружение аритмии
Cardio7 обеспечивает одноканальную долговременную запись, такую ​​как 1, 3, 5, 10 минут, с обнаружением аритмии и анализом ВСР (вариабельности сердечного ритма).

Полноразмерная бумага формата A4
Cardio7 производит полноразмерные распечатки формата A4 в 1-, 3-, 6- и 12-канальном форматах. Полноразмерные распечатки улучшают читаемость и облегчают занесение в карту пациента.

Система регистрации ЭКГ BMS-Plus

BMS-Plus — это программа для ЭКГ, которая позволяет подключать CardioCare 2000 к компьютерам под управлением Windows через локальную сеть. Данные ЭКГ из CardioCare 2000 сохраняются в собственном формате файлов Bionet (.ЭКГ), JPEG или PDF. Формат файла JPEG обеспечивает совместимость с большинством пакетов EMR. BMS-Plus отображает данные ЭКГ в режиме реального времени на экране, мгновенно выполняет полный набор измерений и предлагает помощь в диагностике. Кроме того, BMS-Plus может устранить необходимость в дорогостоящей термобумаге, распечатывая разнообразные всеобъемлющие отчеты на стандартной бумаге для принтеров/копировальных устройств.

Что такое ЭКГ Apple Watch и как ее настроить?

(Pocket-lint) — Apple Watch не уделяли должного внимания здоровью при первом запуске в 2014 году.Это было больше о моде, уведомлениях и приложениях на вашем запястье, предлагая цифровую альтернативу аналоговому миру, который доминировал раньше.

Перенесемся на шесть лет вперед, и умные часы Apple занимают совсем другое место. Apple Watch Series 6 — это устройство для здоровья и хорошего самочувствия с рядом функций, включая функцию ЭКГ и функцию уведомления о нерегулярном ритме.

Здесь мы объясняем, что такое функции сердца Apple Watch, как они работают, что они означают и почему вы можете захотеть их использовать.

Каковы функции сердца Apple Watch?

  • ЭКГ
  • Уведомление о нерегулярном ритме

Впервые о функциях уведомления об ЭКГ и нерегулярном ритме было объявлено в сентябре 2018 года. Watch Series 6.

Функция уведомления о нерегулярном сердечном ритме проверяет сердечный ритм в фоновом режиме каждые два часа и отправляет уведомление при обнаружении нерегулярного сердечного ритма.Он доступен для всех пользователей Apple Watch с Series 1 или более поздней версии.

Apple

В то же время функция ЭКГ специфична для Apple Watch Series 4, Series 5 и Series 6 и позволяет пользователям выполнять тесты ЭКГ, не выходя из дома, вместо того, чтобы для этого требовался местный врач общей практики или больница.

Для тех, кто не знаком с этим термином, ЭКГ (сокращение от электрокардиограммы) — это способ измерения времени и силы электрических сигналов, составляющих ваше сердцебиение. Прочитав ЭКГ, врач может увидеть сердечный ритм и любые нарушения, вмешавшись при необходимости.

Как получить функцию ЭКГ на Apple Watch?

  • Apple Watch Series 4, 5 или 6 необходимы для ЭКГ

Функции уведомления об ЭКГ и нерегулярном ритме доступны для Apple Watch под управлением Watch OS 5.2 или более поздней версии.

Как уже упоминалось, функция уведомления о нерегулярном ритме доступна для других моделей Apple Watch, начиная с Series 1 и новее, а функция ЭКГ уникальна для моделей Series 4, Series 5 и Series 6.

Что нужно для снятия ЭКГ на Apple Watch?
  • Приложение ЭКГ
  • Apple Watch Series 4, 5 или 6
  • Поддерживаемая страна

Приложение ЭКГ доступно в США, Чили, Пуэрто-Рико, Гуаме, Виргинских островах США, Великобритании, Новой Зеландии, и 19 стран Европы.

Помимо приложения, вам также потребуются Apple Watch Series 4, Series 5 или Series 6, iPhone (iPhone 5 или выше) и возможность сидеть на месте во время выполнения теста.

Apple

Как настроить приложение Apple Watch ЭКГ
  • iOS 12. 2 и WatchOS 5.2
  • Приложение Open Health

Убедитесь, что вы используете iOS 12.2 или новее и WatchOS 5.2 или новее, после чего вы сможете получить доступ функции ЭКГ в приложении «Здоровье» на телефоне.

Если вы делаете это в первый раз, вы должны увидеть запрос на установку.Если вы этого не сделаете, перейдите в «Данные о здоровье» > «Сердце» > «Электрокардиограмма (ЭКГ)». Настройка невероятно проста и требует минимальных сведений, таких как возраст. Это потому, что выполнение ЭКГ в возрасте до 22 лет не рекомендуется.

После настройки вы можете открыть приложение Apple Watch ECG и начать снимать ЭКГ.

Как снять ЭКГ на Apple Watch
  • Откройте приложение ЭКГ на Apple Watch Series 4, 5 или 6
  • Удерживайте указательный палец на Digital Crown
  • Подождите 30 секунд

После настройки приложение вы можете сделать ЭКГ, когда и где вы хотите.Преимущество постоянного ношения устройства с собой заключается в том, что вам не нужно записываться на прием к врачу.

Просто откройте приложение ЭКГ на часах, положите руку на что-нибудь, чтобы уменьшить движение, а затем прижмите указательный палец (той руки, на которой нет часов) к цифровой короне. Вам не нужно нажимать цифровую корону. Все дело в создании замкнутого соединения, чтобы система могла следить за происходящим.

Apple

Выполнение теста занимает около 30 секунд, во время выполнения теста на экране отображается частота вашего пульса.Когда все будет готово, Apple Watch дадут вам мгновенный результат, а также возможность записать любые симптомы, которые вы чувствовали в то время.

Тем временем на вашем iPhone вы получите уведомление со ссылкой прямо на отчет, чтобы вы могли просмотреть более подробную информацию или поделиться результатами со своим врачом.

Что означают результаты ЭКГ Apple Watch?

Когда вы закончите запись показаний ЭГК, вы получите одно из четырех сообщений.

Синусовый ритм означает, что все в порядке.Мерцательная аритмия означает, что обнаружена нерегулярная картина.

Низкая или высокая частота сердечных сокращений — это третий возможный результат, в то время как «Неубедительный» означает, что тест не может определить конечный результат.

Можете ли вы поделиться своей медицинской информацией со своим врачом?

Конечно. Для этого перейдите в приложение «Здоровье» > «Обзор» > «Сердце» > «Электрокардиограмма (ЭКГ)» > «Результат ЭКГ».

Затем вы можете экспортировать данные в формате PDF, чтобы поделиться ими со своим врачом. Вы сами решаете, как делиться этой информацией.

Apple не передает эту информацию никому другому, например, сторонней страховой компании, другим приложениям или даже вашему собственному компьютеру.

Это так же хорошо, как ЭКГ в кабинете врача?

Никто не говорит, что ЭКГ Apple Watch сможет заменить электрокардиограф больничного качества или заменить его, но это не так. Традиционную больничную ЭКГ часто называют аппаратом с 12 отведениями, потому что он использует 10 различных электродов для получения информации о 12 различных областях сердца. Напротив, Apple Watch похожи на одиночную свинцовую машину.

В документации говорится о том, что ЭКГ Apple Watch не заменяет реальную медицинскую помощь при любой возможности. В документах поддержки от Apple говорится, что «пользователь не должен интерпретировать или предпринимать клинические действия на основе выходных данных устройства без консультации с квалифицированным медицинским работником».

Более того, “функция не предназначена для замены традиционных методов диагностики или лечения”.

Apple

Чтобы устройство было одобрено соответствующими регулирующими органами США и Европы, Apple пришлось предоставить данные клинического испытания около 600 человек, половина из которых страдала мерцательной аритмией.

Apple watchOS 7: изучены все ключевые новые функции Apple Watch Мэгги Тиллман ·

Все подробности о следующей версии операционной системы Apple Watch, watchOS 7.

По словам Apple, приложение ЭКГ не смогло прочитать около 10 процентов предметов, но для остальных оно было очень точным. Компания заявила, что «она выловила более 98 процентов людей с мерцательной аритмией и правильно сообщила людям, что у них не было этого состояния в 99,6 процентах случаев».

Apple также провела еще один существенный тест, связанный с точностью данных о сердце Apple Watch — например, Apple Heart Study совместно со Стэнфордским университетом отслеживала фибрилляцию предсердий, но не ЭКГ.

Должна ли Apple дать людям возможность делать ЭКГ дома?

Компания Apple явно воодушевлена ​​различными успехами Apple Watch в качестве личного медицинского устройства. Действительно, он справился с этой задачей лучше, чем любое другое устройство до него. Обнаружение высокой частоты сердечных сокращений было особенно популярным, и было несколько случаев, когда Apple Watch, вероятно, спасали жизни, потому что побуждали людей обращаться за медицинской помощью.

Айвор Бенджамин, президент Американской кардиологической ассоциации, был на сцене с Apple, когда компания объявила об этой функции в сентябре 2018 года.

Бенджамин сказал: «По моему опыту, люди часто сообщают о симптомах, которые отсутствуют во время визитов к врачу».

Он добавил: «[Это] меняет правила игры, особенно при оценке мерцательной аритмии — нерегулярного и быстрого сердечного ритма, который может увеличить риск инсульта, сердечной недостаточности и других осложнений, связанных с сердцем».

Apple

В Великобритании профессор Мартин Коуи, профессор кардиологии Имперского колледжа Лондона при Королевской больнице Бромптон и председатель Комитета по цифровому здравоохранению Европейского общества кардиологов, также отметил возможности новой функции ЭКГ.

«Сегодня около 1,5 миллиона человек в Великобритании живут с мерцательной аритмией, наиболее распространенной проблемой сердечного ритма, но треть этих людей может не знать об этом. ЭКГ по запросу и проверка пульса могут быть мощным инструмент в нашем постоянном стремлении улучшить здоровье сердца в Европе. Возможности для инноваций для оптимизации ухода за пациентами огромны, и это большой шаг вперед».

Что такое мерцательная аритмия?

Мерцательная аритмия (или Afib/AF) – это когда верхние камеры сердца сокращаются неравномерно, увеличивая риск инсульта и сердечной недостаточности.

Функция уведомления о нерегулярном сердечном ритме будет проверять сердечный ритм каждые два часа в фоновом режиме и отправлять уведомление при обнаружении нерегулярного сердечного ритма.

Если обнаружен нерегулярный сердечный ритм, Apple Watch быстро проведут пять дополнительных тестов, чтобы убедиться, что результат по-прежнему положительный. Если он положительный, пользователям Apple Watch Series 4, 5 или 6 будет предложено снять ЭКГ. Те, кто использует Apple Watch Series 1–3 и Watch SE, порекомендуют вам обратиться к местному врачу общей практики.

Apple

Где работает ЭКГ Apple Watch?

Вместо того, чтобы предоставлять функцию ЭКГ всем пользователям Apple Watch, Apple хочет, чтобы она была доступна только в регионах, «разрешенных» для медицинского устройства.

Из-за этого функция ЭКГ, которая работает на Apple Watch Series 4, 5 и 6 и требует iPhone 5s или более поздней версии с iOS 12.2 или более поздней версии, недоступна во всем мире, хотя она быстро становится доступной. Обновление watchOS 7.6 (шестое крупное обновление для watchOS 7, выпущенное в сентябре 2020 г.) добавило поддержку приложения ЭКГ и уведомлений о нерегулярном сердечном ритме в 30 дополнительных регионах.

Функция ЭКГ Apple доступна в США, Великобритании и примерно в 90 других регионах и странах мира. Вы можете увидеть полный список поддерживаемых областей здесь.

Чего не могут функции сердца?

Сердечные функции Apple Watch не обнаруживают сердечный приступ, тромбы, инсульт или другие состояния, связанные с сердцем, включая высокое кровяное давление, застойную сердечную недостаточность, высокий уровень холестерина или другие формы аритмии.

Каковы риски?

Есть несколько предостережений, не в последнюю очередь о том, что «приложение ЭКГ не предназначено для использования людьми моложе 22 лет [или…] лицами, у которых ранее была диагностирована мерцательная аритмия». Вам также нужно быть неподвижным, чтобы ЭКГ работала — «эти данные фиксируются только тогда, когда пользователь неподвижен».

Точно так же «он не предназначен для предоставления уведомления о каждом эпизоде ​​нерегулярного ритма, предполагающего ФП, а отсутствие уведомления не означает, что патологический процесс отсутствует». Это руководство, а не точный тест на 99,9%.

Apple

Это ключевой момент, потому что некоторые будут чувствовать себя полностью уверенными в приложении ЭКГ и не будут обращаться за соответствующей помощью: «Чрезмерная зависимость от выходных данных устройства, ведущая к отказу от обращения за лечением, несмотря на острые симптомы, или прекращение или изменение лечения хронического заболевания сердца».

Постановление FDA также указывает, что «ложноположительный результат, приводящий к дополнительным ненужным медицинским процедурам» может быть проблемой с устройством, в результате чего люди будут делать настоящую ЭКГ, в которой нет необходимости.

Автор Стюарт Майлз. Монтаж Мэгги Тиллман.

Основные принципы ЭКГ.Нормальная ЭКГ

Автор(ы): Д-р Даллас Прайс

Консультант-кардиолог, Больница Святой Марии, остров Уайт, Великобритания

Введение

Электрокардиограмма (ЭКГ) – одна из самых простых и самые старые из доступных кардиологических исследований, тем не менее, они могут предоставить множество полезных информацию и остается важной частью оценки сердечного пациенты.

На современных аппаратах поверхностные ЭКГ выполняются быстро и легко. получают у постели больного и основаны на относительно простых электрофизиологических концепции.Однако младшим врачам часто трудно их интерпретировать.

Это первая статья в короткой серии статей, целью которых является:

  • Справка читатели понимают и интерпретируют записи ЭКГ.
  • Уменьшить некоторые юниоры часто испытывают тревогу, когда сталкиваются с ЭКГ.

Основные принципы

Что такое ЭКГ?

ЭКГ — это просто представление электрической активности сердечной мышцы по мере ее изменения со временем, обычно печатается на бумаге для более легкий анализ.Как и другие мышцы, сердечная мышца сокращается в ответ на электрическая деполяризация мышечные клетки. Это сумма этой электрической активности, когда она усиливается и записанный всего за несколько секунд, который мы знаем как ЭКГ.

Основы электрофизиологии сердца (см. Рисунок 1)

Нормальный сердечный цикл начинается со спонтанного деполяризация синусового узла, области специализированной ткани, расположенной в высокое правое предсердие (РА).Затем распространяется волна электрической деполяризации. через ПП и межпредсердную перегородку в левое предсердие (ЛП).

Предсердия отделены от желудочков электрически инертное фиброзное кольцо, так что в нормальном сердце единственный путь передача электрической деполяризации от предсердий к желудочкам осуществляется через атриовентрикулярный (АВ) узел. АВ-узел задерживает электрический сигнал на короткое время, а затем волна деполяризации распространяется по межжелудочковой перегородки (МЖП), через пучок Гиса и правую и левую ножки пучка Гиса в правый (ПЖ) и левый (ЛЖ) желудочки.Значит с нормальным два желудочка сокращаются одновременно, что важно при максимизация сердечной эффективности.

После полной деполяризации сердца миокард должен затем реполяризовать , прежде чем он сможет быть готовым снова деполяризоваться для следующего сердечного цикла.

Рис. 1. Основные электрофизиология сердца

Электрическая ось и запись векторов опережения (см. рис. 2 и 3)

ЭКГ измеряется путем размещения ряда электродов на кожи пациента – поэтому она известна как «поверхностная» ЭКГ.

Волна электрической деполяризации распространяется от предсердий вниз по МЖП к желудочкам. Таким образом, направление этой деполяризации обычно от верхней к нижней части сердца. Направление волны деполяризации обычно направлена ​​влево из-за направленного влево ориентация сердца в грудной клетке и большая мышечная масса слева желудочек, чем правый. Это общее направление движения электрического деполяризация через сердце известна как электрическая ось .

Основополагающий принцип записи ЭКГ заключается в том, что при волна деполяризации перемещается в сторону записывающего электрода, что приводит к положительное или восходящее отклонение. Когда он уходит от провода записи, это приводит к отрицательному или нисходящему отклонению.

Электрическая ось обычно направлена ​​вниз и влево, но мы можем более точно оценить его у отдельных пациентов, если поймем из в каком «направлении» каждое записывающее отведение измеряет ЭКГ.

Рис. 2. Ориентация отведения от конечностей, показывающие направление, с которого каждое отведение «смотрит» на сердце

По соглашению мы записываем стандартную поверхностную ЭКГ, используя 12 различные «направления» ведущих записей, хотя и сбивает с толку только 10 для этого необходимы записывающие электроды на коже. Шесть из них регистрируется от грудной клетки, лежащей над сердцем – грудных или прекардиальных отведений . Зарегистрировано четыре от конечностей – отведений от конечностей .Очень важно, чтобы каждый из 10 регистрирующих электродов находится в правильном положении, в противном случае внешний вид ЭКГ будет значительно изменен, что правильное толкование.

Отведения от конечностей записывают ЭКГ в коронарной плоскости, т.е. можно использовать для определения электрической оси (которая обычно измеряется только в коронарная плоскость). Отведения от конечностей называются отведениями I, II, III, AVR, AVL и АВФ. На рис. 2 показаны относительные направления, с которых они «смотрят» на сердце.Горизонтальная линия, проходящая через сердце и направленная влево (точно в направление отведения I) условно обозначается как точка отсчета 0 градусы (0 o ). Направления, с которых другие лиды «смотрят» на сердца описываются с точки зрения угла в градусах от этой базовой линии.

Электрическая ось деполяризации также выражена в градусов и обычно находится в диапазоне от -30 0 до + 90 0 . Подробное объяснение того, как определить ось, выходит за рамки этой статьи. статье, но принципы, упомянутые здесь, должны помочь читателям понять вовлеченные понятия.

Грудные отведения записывают ЭКГ в поперечном или горизонтальной плоскости и называются V1, V2, V3, V4, V5 и V6 (см. рисунок 3).

Рисунок 3. Поперечный разрез грудной клетки, показывающий ориентацию шести грудных отведений по отношению к сердцу

Напряжение и временные интервалы

ЭКГ принято записывать стандартными мерами для амплитуды электрического сигнала и для скорости, с которой бумага перемещается во время записи.Это позволяет:

  • Легко оценки частоты сердечных сокращений и сердечных интервалов и
  • Значимый сравнение ЭКГ, записанных в разное время или различные аппараты ЭКГ.

Амплитуда или напряжение записанного электрического сигнала выражается на ЭКГ в вертикальном измерении и измеряется в милливольтах (мВ). На стандартной бумаге для ЭКГ 1 мВ соответствует отклонению на 10 мм. Ан увеличение количества мышечной массы, например, при гипертрофии левого желудочка (ГЛЖ) обычно приводит к большему сигналу электрической деполяризации, и поэтому большая амплитуда вертикального отклонения на ЭКГ.

Существенной особенностью ЭКГ является то, что электрические показана деятельность сердца, как она изменяется во времени. Другими словами, мы можем подумайте об ЭКГ как о графике, изображающем электрическую активность на вертикальной оси. против времени на горизонтальной оси. Стандартная бумага для ЭКГ перемещается со скоростью 25 мм в секунду. секунды во время записи в реальном времени. Этот означает, что при просмотре распечатанной ЭКГ расстояние 25 мм вдоль горизонтальная ось представляет 1 секунду во времени.

Бумага для ЭКГ отмечена сеткой из маленьких и больших квадратов.Каждый маленький квадрат представляет собой 40 миллисекунд (мс) по горизонтали. оси, и каждый больший квадрат содержит 5 маленьких квадратов, что соответствует 200 мс. Стандартная скорость бумаги и квадратная маркировка позволяют легко измерять частоту сердечных сокращений. временные интервалы. Это позволяет расчет частоты сердечных сокращений и выявление аномальной электрической проводимости в сердце (см. рисунок 4).

Рисунок 4. Образец стандартный лист ЭКГ, показывающий шкалу напряжения, измеренного по вертикальной оси, против времени по горизонтальной оси

Нормальная ЭКГ

Сверху будет видно, что первое сооружение будет деполяризованным при нормальном синусовом ритме является правое предсердие, за которым следует левое предсердие.Таким образом, первый электрический сигнал на нормальной ЭКГ исходит от предсердий и известен как зубец P . Хотя обычно в большинстве отведений ЭКГ имеется только один зубец P, зубец P на самом деле сумма электрических сигналов от двух предсердий, которые обычно накладываются.

Есть затем происходит короткая физиологическая задержка, поскольку атриовентрикулярный (АВ) узел замедляется электрическая деполяризация до того, как она достигнет желудочков. Эта задержка отвечает за интервал PR, короткий период, когда отсутствует электрическая активность виден на ЭКГ в виде прямой горизонтальной или «изоэлектрической» линии.

Деполяризация желудочков обычно приводит к большая часть сигнала ЭКГ (из-за большей мышечной массы в желудочков) и это известно как QRS комплекс .

  • Зубец Q является первым начальным нисходящим или «отрицательным» отклонением 90 099
  • Зубец R является следующим восходящим отклонением (при условии, что он пересекает изоэлектрическую линия и становится «положительной»)
  • Затем волна S является следующим отклонением вниз, при условии, что она пересекает изоэлектрическая линия на короткое время становится отрицательной, прежде чем вернуться к изоэлектрической базовый уровень.

В случае желудочков имеется также электрический сигнал, отражающий реполяризацию миокарда. Это показано как сегмент ST и зубец T . Сегмент ST в норме изоэлектричен, а зубец T в большинство отведений представляет собой вертикальное отклонение переменной амплитуды и продолжительности (см. рис. 5 и 6).

Рисунок 5. Основные волны одной нормальной картины ЭКГ

Рис. 6.Пример нормальная ЭКГ в 12 отведениях; обратите внимание на отклонение вниз всех сигналов, записанных с вести АВР. Это нормально, так как электрическая ось находится прямо от этой оси. свинец

Нормальные интервалы

Запись ЭКГ на стандартной бумаге позволяет сократить время взятые для измерения различных фаз электрической деполяризации, обычно в миллисекундах. Для таких случаев существует общепризнанный нормальный диапазон «интервалы»:

  • Интервал PR (измеряется от начало зубца P до первого отклонения комплекса QRS).Обычный диапазон 120 – 200 мс (3 – 5 маленьких квадратов на бумаге ЭКГ).
  • Длительность QRS (измеряется от первого отклонение комплекса QRS к концу комплекса QRS на изоэлектрической линии). Обычный диапазон до 120 мс (3 квадратика на бумаге ЭКГ).
  • Интервал QT (измеряется от первого отклонение комплекса QRS к концу зубца Т на изоэлектрической линии). Нормальный диапазон до 440 мс (хотя зависит от частоты сердечных сокращений и может быть немного больше в самки)

Оценка частоты сердечных сокращений по ЭКГ

Стандартная бумага для ЭКГ позволяет приблизительно оценить частота сердечных сокращений (ЧСС) по записи ЭКГ.Каждая секунда времени представлена 250 мм (5 больших квадратов) по горизонтальной оси. Так, если количество больших квадратов между каждым комплексом QRS:

  • 5 – ЧСС 60 ударов в минуту.
  • 3 – ЧСС 100 в минуту.
  • 2 – ЧСС 150 в минуту.



электродов, отведения от конечностей, грудные (прекардиальные) отведения, ЭКГ в 12 отведениях — ЭКГ и ЭХО

Прежде чем обсуждать отведения ЭКГ и различные системы отведений, необходимо уточнить разницу между отведениями ЭКГ и электродами ЭКГ . Электрод представляет собой токопроводящую пластину, которая прикрепляется к коже и позволяет регистрировать электрические токи. ЭКГ отведение представляет собой графическое описание электрической активности сердца и создается путем анализа нескольких электродов. Другими словами, каждое отведение ЭКГ вычисляется путем анализа электрических токов, обнаруженных несколькими электродами. Стандартная ЭКГ, называемая ЭКГ с 12 отведениями , поскольку она включает 12 отведений, создается с использованием 10 электродов.Эти 12 отведений состоят из двух наборов отведений ЭКГ: отведений от конечностей и грудных отведений. Грудные отведения также могут называться прекардиальными отведениями . В этой статье подробно обсуждаются отведения ЭКГ, и никаких предварительных знаний не требуется. Обратите внимание, что термины монополярные отведения и биполярные отведения не рекомендуются, поскольку все отведения ЭКГ являются биполярными, поскольку они сравнивают электрические токи в двух точках измерения.

Электрофизиологическая основа отведений ЭКГ

Движение заряженных частиц генерирует электрический ток.В электрокардиологии заряженные частицы представлены внутри- и внеклеточными ионами (Na + , K + , Ca 2+ ). Эти ионы проходят через клеточные мембраны (чтобы клетка могла де- и реполяризоваться) и между клетками через щелевые контакты (чтобы деполяризация могла распространяться между клетками).

Разность электрических потенциалов возникает при прохождении электрического импульса через сердце. Разность электрических потенциалов определяется как разность электрических потенциалов между двумя точками измерения.В электрокардиологии такими точками измерения являются кожные электроды. Таким образом, разность электрических потенциалов представляет собой разность электрических потенциалов, определяемых двумя (или более) электродами.

В предыдущем обсуждении было выяснено, как де- и реполяризация генерируют электрический ток. Также было объяснено, что электрические токи доходят до кожи, потому что ткани и жидкости, окружающие сердце, да и все человеческое тело, действуют как электрические проводники.Поместив электроды на кожу, можно обнаружить эти электрические токи. Электрокардиограф (аппарат ЭКГ) сравнивает, усиливает и фильтрует разности электрических потенциалов, регистрируемые электродами, и представляет результаты в виде отведений ЭКГ. Каждое отведение ЭКГ представлено в виде диаграммы (иногда называемой кривой ).

ЭКГ в 12 отведениях

Было протестировано множество систем отведений ЭКГ и созвездий отведений, но стандартная ЭКГ с 12 отведениями по-прежнему является наиболее используемой и наиболее важной системой отведений для освоения.ЭКГ в 12 отведениях предлагает выдающиеся возможности для диагностики аномалий. Важно отметить, что подавляющее большинство рекомендуемых критериев ЭКГ (например, критериев острого инфаркта миокарда) были получены и подтверждены с использованием ЭКГ в 12 отведениях.

ЭКГ с 12 отведениями, как следует из названия, отображает 12 отведений, которые формируются с помощью 10 электродов. Три из этих отведений легко понять, поскольку они являются просто результатом сравнения электрических потенциалов, зарегистрированных двумя электродами; один электрод исследует, а другой является электродом сравнения.В оставшихся 9 отведениях исследующий электрод по-прежнему представляет собой только один электрод, но контрольный электрод получается путем объединения двух или трех электродов.

В любой момент сердечного цикла все отведения ЭКГ анализируют одни и те же электрические события, но под разными углами. Это означает, что отведения ЭКГ с одинаковыми углами должны отображать аналогичные кривые ЭКГ (диаграммы). Для некоторых целей (например, для диагностики некоторых аритмий) не всегда необходимо анализировать все отведения, поскольку диагноз часто можно установить, исследуя меньшее количество отведений.С другой стороны, с целью диагностики морфологических изменений (например, ишемии миокарда) возможность сделать это увеличивается по мере увеличения количества отведений. ЭКГ в 12 отведениях — это компромисс между чувствительностью, специфичностью и выполнимостью. Очевидно, что наличие 120 отведений (что было проверено в нескольких исследованиях острого инфаркта миокарда) улучшит чувствительность для многих состояний за счет специфичности и, конечно же, осуществимости. Другая крайность: использование только одного отведения позволило бы диагностировать несколько аритмий, но, конечно, не все, и, что более важно, не позволило бы диагностировать морфологические изменения в сердце.Позже станет ясно, почему для диагностики морфологических изменений необходимо несколько отведений.

Бумага для ЭКГ

Электрокардиограф представляет одну диаграмму для каждого отведения. Напряжение представлено по вертикальной (Y) оси, а время по горизонтальной (X) оси диаграммы. На листе ЭКГ маленьких клеток (тонкие линии) и больших клеток (жирные линии). Маленькие коробки представляют собой квадраты со стороной 1 мм 2 , внутри каждой большой коробки 5 маленьких коробок. См. Рисунок 15 .

При нормальном усилении (калибровка) 10 мм по вертикальной оси соответствует 1 мВ. Таким образом, 1 мм соответствует 0,1 мВ. Амплитуда (высота) волны/отклонения измеряется от максимума волны/отклонения до базовой линии (также называемой изоэлектрической линией ).

Скорость бумаги для ЭКГ обычно составляет 25 мм/с или 50 мм/с (для более длинных записей можно использовать 10 мм/с). Все современные аппараты ЭКГ могут переключаться между этими скоростями бумаги, и выбор скорости не влияет ни на один аспект интерпретации ЭКГ (хотя волны лучше очерчиваются при скорости 50 мм/с).Любой, кто хочет стать специалистом в интерпретации ЭКГ, должен освоить любую скорость бумаги. На рисунке ниже ( Рисунок 15 ) показаны различия между 50 мм/с и 25 мм/с. Этот рисунок следует внимательно изучить и обратить внимание на различия по оси X (относительно оси Y различий нет). Для представления ЭКГ в этом курсе будут использоваться как 25 мм/с, так и 50 мм/с.

Рисунок 15. Сетка ЭКГ.

Как видно из Рисунок 15 :

  • 1 маленькая коробка (1 мм) 0.02 секунды (20 миллисекунд) при 50 мм/с.
  • 1 маленькое поле (1 мм) соответствует 0,04 секунды (40 миллисекунд) при 25 мм/с.
  • 1 большое поле (5 мм) соответствует 0,1 секунды (100 миллисекунд) при 50 мм/с.
  • 1 большая рамка (5 мм) соответствует 0,2 секунды (200 миллисекунд) при 25 мм/с.

Читатель должен знать эти различия, так как часто необходимо вручную измерять продолжительность различных волн и интервалов на ЭКГ.

Отведение отведений ЭКГ

Каждое отведение представляет собой разность электрических потенциалов, измеренных в двух точках пространства.Самые простые отведения состоят из двух электродов. Электрокардиограф определяет один электрод как исследующий (положительный), а другой — как контрольный (отрицательный). Однако в большинстве отведений эталон фактически состоит из комбинации двух или трех электродов. Независимо от того, как настроены исследуемый электрод и эталон, векторы оказывают одинаковое влияние на кривую ЭКГ. Вектор, направленный к исследуемому электроду, дает положительную волну/отклонение и наоборот .См. Рисунок 16 .

Рисунок 16. Электрокардиограф генерирует отведение ЭКГ, сравнивая разность электрических потенциалов в двух точках в пространстве. В самых простых отведениях эти две точки являются двумя электродами (показаны на этом рисунке). Один электрод служит исследуемым электродом (положительным), а другой электродом сравнения. Электрокардиограф сконструирован таким образом, что электрический ток, идущий к исследуемому электроду, вызывает положительное отклонение, и наоборот.

Анатомические плоскости и отведения ЭКГ

Электрическую активность сердца можно наблюдать в горизонтальной плоскости и во фронтальной плоскости. Способность электрода обнаруживать векторы в определенной плоскости зависит от того, как наклонен электрод по отношению к плоскости, что, в свою очередь, зависит от размещения зонда и контрольной точки.

В педагогических целях рассмотрим отведение с одним электродом, размещенным на голове, и другим электродом, размещенным на левой ноге. Угол этого отведения должен быть вертикальным, от головы до стопы.Это отведение расположено под углом во фронтальной плоскости и в первую очередь будет обнаруживать векторы, движущиеся в этой плоскости. См. Рисунок 17, панель A . Теперь рассмотрим отведение с электродом, расположенным на грудине, и другим электродом, расположенным на спине (на том же уровне). Это отведение будет проходить под углом от спины к передней стенке грудной клетки, которая является горизонтальной плоскостью. Это отведение в первую очередь будет записывать векторы, перемещающиеся в этой плоскости. Схематическое изображение представлено на Рис. 15. См. Рис. 17, панель B .

Рисунок 17. Схематическое изображение угла отведений от конечностей и грудных отведений.

В отведениях от конечностей, которых шесть (I, II, III, aVF, aVR и aVL), исследующий электрод и референтная точка расположены во фронтальной плоскости. Таким образом, эти отведения отлично подходят для обнаружения векторов, перемещающихся во фронтальной плоскости. Грудные (прекардиальные) отведения (V1, V2, V3, V4, V5 и V6) имеют исследовательские электроды, расположенные спереди на стенке грудной клетки, и точку отсчета, расположенную внутри грудной клетки. Следовательно, грудные отведения отлично подходят для обнаружения векторов, перемещающихся в горизонтальной плоскости.

Как отмечалось ранее, только три отведения, а именно отведения I, II и III (которые на самом деле являются исходными отведениями Виллема Эйнтховена), получаются с использованием только двух электродов. Остальные девять отведений используют эталон, который состоит из среднего значения двух или трех электродов. Это будет выяснено в ближайшее время.

Рисунок 18. Организация отведений от конечностей. Обратите внимание, что электрод на правой ноге не входит ни в один из отведений, а служит проводом заземления. Отведения I, II и III являются исходными отведениями Эйнтховена, и они могут быть представлены треугольником Эйнтховена (нижняя панель). Отведения aVR, aVL и aVF были сконструированы Гольдбергером; их контрольной точкой является среднее значение двух электродов. Отведение aVR можно инвертировать в отведение -aVR, что рекомендуется, поскольку это может облегчить интерпретацию. Все современные аппараты ЭКГ способны отображать как aVR, так и -aVR.

Принципы отведений от конечностей

Отведения I, II, III, aVF, aVL и aVR получены с помощью трех электродов, которые размещаются на правой руке, левой руке и левой ноге. Учитывая расположение электродов по отношению к сердцу, эти отведения в первую очередь обнаруживают электрическую активность во фронтальной плоскости. На рис. 18 показано, как электроды соединяются для получения этих шести отведений.

Чтобы объяснить происхождение отведений от конечностей, в качестве примеров будут использоваться отведения I и отведения aVF.

При рассмотрении отведения I электрод на правой руке служит эталоном, тогда как электрод на левой руке служит электродом для исследования. Это означает, что вектор, перемещающийся справа налево, должен давать положительное отклонение в отведении I. Обратите внимание, что отведение I определяет 0° во фронтальной плоскости (, рис. 18, , система координат на верхней панели).Это также означает, что отведение I «видит» сердце под углом 0°. В клинической практике это обычно выражается так, как будто отведение I «видит боковую стенку левого желудочка». Те же принципы применимы к отведению II и отведению III.

В отведении aVF электрод на левой ноге служит в качестве исследуемого электрода, а эталон фактически составляется путем вычисления среднего значения электродов на руке. Среднее значение электродов на руках дает ссылку непосредственно к северу от электрода на левой ноге. Таким образом, любой вектор, перемещающийся вниз в грудной клетке, должен давать положительную волну в отведении aVF.Угол, под которым отведение aVF показывает электрическую активность сердца, составляет 90° (, рис. 18, ). В клинической практике это обычно выражается так, как будто отведение aVF «видит нижнюю стенку левого желудочка». Те же принципы применимы к отведению aVR и aVL.

Отведения II, aVF и III называются отведениями от нижних конечностей , потому что они в первую очередь наблюдают за нижней стенкой левого желудочка ( Рисунок 18, система координат на верхней панели ). Отведения aVL, I и -aVR называются боковыми отведениями от конечностей , потому что они в основном обследуют боковую стенку левого желудочка.Обратите внимание, что отведение aVR отличается от отведения –aVR (обсуждается ниже).

Все шесть отведений от конечностей представлены в системе координат, которая показана в правой части на рисунке 18 (панель A). Расстояние между каждым отведением составляет 30°, за исключением промежутка между отведением I и отведением II. Чтобы устранить этот разрыв, отведение aVR можно инвертировать в отведение –aVR. Оказывается, это действительно имеет смысл, поскольку облегчает интерпретацию ЭКГ (например, интерпретацию ишемии и электрической оси). Представлен ли свинец aVR или –aVR, зависит от национальных традиций.В США отведение aVR используется чаще, чем -aVR. Тем не менее, все современные аппараты ЭКГ способны отображать как aVR, так и -aVR, и рекомендуется использовать -aVR, поскольку это облегчает интерпретацию ЭКГ. В любом случае клиницист может легко переключаться между aVR и -aVR без настройки аппарата ЭКГ; это делается простым переворачиванием кривой ЭКГ вверх ногами.

Далее следует более подробное обсуждение отведений от конечностей.

Отведения ЭКГ I, II и III (оригинальные отведения Виллема Эйнтховена)

Отведения I, II и III сравнивают разность электрических потенциалов между двумя электродами.Отведение I сравнивает электрод на левой руке с электродом на правой руке, первый из которых является исследующим электродом. Говорят, что отведение I наблюдает за сердцем «слева», потому что его исследовательский электрод расположен слева (под углом 0°, см. рис. 18 ). Отведение II сравнивает левую ногу с правой рукой, при этом ножной электрод является исследующим электродом. Следовательно, отведение II наблюдает за сердцем под углом 60°. Отведение III сравнивает левую ногу с левой рукой, при этом ножной электрод является исследующим.Отведение III исследует сердце под углом 120° (, рис. 18, ).

Отведения I, II и III — оригинальные отведения, сконструированные Вильгельмом Эйнтховеном. Пространственная организация этих отведений образует в грудной клетке треугольник ( треугольник Эйнтховена ), который представлен на рис. 18, панель B .

Согласно закону Кирхгофа сумма всех токов в замкнутой цепи должна быть равна нулю. Поскольку треугольник Эйнтховена можно рассматривать как контур, к нему должно применяться то же правило.Таким образом возникает закон Эйнтховена :

Закон Эйнтховена.

Этот закон подразумевает, что сумма потенциалов в отведениях I и III равна потенциалам в отведениях II. В клинической электрокардиографии это означает, что амплитуда, например, зубца R в отведении II равна сумме амплитуд зубца R в отведении I и III. Отсюда следует, что нам нужно знать информацию только в двух отведениях, чтобы рассчитать точный внешний вид оставшегося отведения. Следовательно, эти три отведения на самом деле несут две порции информации, наблюдаемые под тремя углами.

Отведения ЭКГ aVR, aVF и aVL (отведения Гольдбергера)

Эти выводы были первоначально сконструированы Голдбергером. В этих отведениях исследуемый электрод сравнивается с контрольным, который основан на среднем значении двух других электродов конечностей. Письмо A означает дополненных , на и напряжение и R правая рука , л левой рукой и F футов .

В aVR правая рука является исследуемым электродом, а эталон составляется путем усреднения левой руки и левой ноги. Отведение aVR можно инвертировать в отведение -aVR (что означает, что точка исследования и ориентир поменялись местами), что идентично aVR, но перевернуто. Есть три преимущества преобразования aVR в –aVR:

  1. – aVR заполняет промежуток между отведениями I и II в системе координат.
  2. –aVR облегчает расчет электрической оси сердца.
  3. –aVR улучшает диагностику острой ишемии/инфаркта (нижней и боковой ишемии/инфаркта).

Несмотря на эти преимущества, свинцовый aVR, к сожалению, все еще используется в США и многих других странах.К счастью, все современные аппараты ЭКГ можно настроить для отображения либо aVR, либо -aVR. Мы рекомендуем использовать -aVR, но для целей этого курса мы часто будем представлять оба отведения. Если показан только один из этих лидов, читатель может просто перевернуть его вверх ногами, чтобы увидеть желаемый лид. Наконец, следует отметить, что очень немногие диагнозы ЭКГ зависят от отведений aVR/–aVR.

В отведении aVL исследуется электрод на левой руке, и отведение смотрит на сердце под углом –30°. В отведении aVF исследовательский электрод размещается на левой ноге, поэтому в этом отведении происходит наблюдение за сердцем прямо с юга.

Поскольку отведения Годльбергера состоят из тех же электродов, что и отведения Эйнтховена, неудивительно, что все эти отведения демонстрируют математическое соотношение. Уравнения следуют:

Уравнения Гольдбергера.

Из этого следует, что волны ЭКГ в отведении aVF в любой момент времени представляют собой среднее отклонение ЭКГ в отведениях II и III. Следовательно, отведения aVR/–aVR, aVL и aVF можно рассчитать, используя отведения I, II и IIII, и, следовательно, эти отведения (aVF, aVR/–aVR, aVL) не дают никакой новой информации, а вместо этого дают новые углы обзора. такая же информация.

Анатомические аспекты отведений от конечностей

  • II, aVF и III: называются нижними (диафрагмальными) отведениями от конечностей , и они в первую очередь наблюдают нижнюю часть левого желудочка.
  • aVL, I и -aVR: называются боковыми отведениями от конечностей , и они в первую очередь наблюдают боковую сторону левого желудочка.

Грудные отведения (прекардиальные отведения)

Рис. 19. Грудные (прекардиальные) отведения.WCT = центральный терминал Уилсона.

Фрэнк Уилсон и его коллеги построили центральный терминал, позже названный Центральным терминалом Уилсона (WCT) . Этот терминал является теоретическим ориентиром, расположенным примерно в центре грудной клетки, точнее в центре треугольника Эйнтховена. WCT рассчитывается путем подключения всех трех электродов конечностей (через электрическое сопротивление) к одному терминалу. Этот терминал будет представлять собой среднее значение электрических потенциалов, зарегистрированных на электродах конечностей.В идеальных условиях сумма этих потенциалов равна нулю (закон Кирхгофа). WCT служит точкой отсчета для каждого из шести электродов, которые располагаются спереди на грудной клетке. Грудные отведения получаются путем сравнения электрических потенциалов в WCT с потенциалами, зарегистрированными каждым из электродов, размещенных на стенке грудной клетки. На грудной стенке имеется шесть электродов и, следовательно, шесть грудных отведений (, рис. 19, ). Каждое грудное отведение предлагает уникальную информацию, которую нельзя получить математически из других отведений.Поскольку исследуемый электрод и эталон расположены в горизонтальной плоскости, эти отведения в основном наблюдают за векторами, движущимися в этой плоскости.

Размещение нагрудных (прекардиальных) электродов
  • V1: четвертое межреберье справа от грудины.
  • V2: четвертое межреберье слева от грудины.
  • V3: размещается по диагонали между V2 и V4.
  • V4: между 5 и 6 ребром по среднеключичной линии.
  • V5: размещается на том же уровне, что и V4, но по передней подмышечной линии.
  • V6: расположен на том же уровне, что и V4 и V5, но по средней подмышечной линии.

Волосы на грудной клетке следует сбрить перед размещением электродов. Это повышает качество регистрации.

Анатомические аспекты грудных (прекардиальных) отведений
  • V1-V2 («перегородочные отведения»): в первую очередь исследуется межжелудочковая перегородка, но иногда могут обнаруживаться изменения ЭКГ, исходящие из правого желудочка. Обратите внимание, что ни одно из отведений на ЭКГ с 12 отведениями не подходит для обнаружения векторов правого желудочка.
  • V3-V4 («передние отведения»): осмотр передней стенки левого желудочка.
  • V5-V6 («переднебоковые отведения»): осмотр боковой стенки левого желудочка.

На рис. 20 показаны комбинированные изображения всех отведений на ЭКГ в 12 отведениях.

Рисунок 20. ЭКГ в 12 отведениях регистрирует информацию об электрической активности левого желудочка (и не столько правого желудочка). Как видно на рисунке выше, левый желудочек имеет форму пули. Левый желудочек традиционно делится на четыре стенки, и на рисунке выше показано, какие отведения лучше всего наблюдают за электрической активностью каждой стенки.

Представление отведений ЭКГ

Отведения ЭКГ могут быть представлены в хронологическом порядке (т. е. I, II, III, aVL, aVR, aVL, от V1 до V6) или в соответствии с их анатомическими углами. Хронологический порядок не учитывает, что все отведения aVL, I и -aVR рассматривают сердце под одинаковым углом, и размещение их рядом друг с другом может улучшить диагностику. Следует отдать предпочтение системе Cabrera .В системе Cabrera отведения располагаются в анатомическом порядке. Отведения от нижних конечностей (II, aVF и III) совмещены, то же самое касается отведений от боковых конечностей и грудных отведений. Как упоминалось ранее, инвертирование отведения aVR в –aVR дополнительно улучшает диагностику. Все современные аппараты ЭКГ могут отображать отведения по системе Кабрера, которой всегда следует отдавать предпочтение. На приведенной ниже ЭКГ показан пример раскладки Кабреры с инвертированным aVR в -aVR. Обратите внимание на четкий переход между кривыми в соседних отведениях.

Рисунок 21. Представление отведений ЭКГ в соответствии с форматом Cabrera и aVR, инвертированным в –aVR.

Дополнительные (дополнительные) отведения ЭКГ

Существуют состояния, которые могут быть упущены при использовании ЭКГ в 12 отведениях. К счастью, исследователи подтвердили использование дополнительных отведений для улучшения диагностики таких состояний. Они сейчас обсуждаются.

Ишемия/инфаркт правого желудочка: отведения ЭКГ V3R, V4R, V5R и V6R

Инфаркт правого желудочка нетипичен, но может возникнуть при проксимальной окклюзии правой коронарной артерии.Ни одно из стандартных отведений на ЭКГ с 12 отведениями не подходит для диагностики инфаркта правого желудочка. Тем не менее, V1 и V2 могут иногда отображать изменения ЭКГ, свидетельствующие об ишемии правого желудочка. В таких случаях рекомендуется размещать дополнительные отведения на правой стороне грудной клетки. Это отведения V3R, V4R, V5R и V6R, которые размещаются в тех же анатомических местах, что и их левосторонние аналоги. См. Рисунок 22 .

Рис. 22. Правосторонние грудные отведения при инфаркте правого желудочка.Эти отведения следует подключать при подозрении на инфаркт правого желудочка.

Заднебоковая ишемия/инфаркт: ЭКГ в отведениях V7, V8 и V9

Принимая во внимание ишемию и инфаркт миокарда, подъем сегмента ST (обсуждается ниже) является тревожным признаком, поскольку указывает на наличие обширной ишемии. Ишемические подъемы сегмента ST часто сопровождаются депрессиями сегмента ST в отведениях ЭКГ, которые смотрят на вектор ишемии под противоположным углом. Поэтому такие депрессии сегмента ST называются реципрокными депрессиями сегмента ST, потому что они являются зеркальным отражением подъемов сегмента ST.Однако, поскольку сердце в грудной клетке повернуто приблизительно на 30° влево (, рис. 23, ), базальные части боковой стенки левого желудочка располагаются несколько кзади (поэтому ее называют заднелатеральной стенкой). Электрическая активность, исходящая из этой части левого желудочка (отмечена стрелкой в ​​ рис. 23 ), не может быть легко обнаружена в стандартных отведениях, но реципрокные изменения (депрессия сегмента ST) обычно наблюдаются в V1–V3.Для выявления элеваций сегмента ST, расположенных кзади, необходимо прикрепить отведения V7, V8 и V9 на спине пациента.

Обратите внимание, что инфаркт правого желудочка и заднебоковой инфаркт будут подробно обсуждаться позже.

Рис. 23. Задние грудные отведения могут выявить инфаркт миокарда с подъемом сегмента ST сзади. Эти отведения должны быть подключены к пациенту, если ЭКГ вызывает подозрение на заднелатеральную ишемию.

Альтернативные системы отведений ЭКГ

Рисунок 24.Альтернативные системы отведений ЭКГ.

Традиционное размещение электродов в некоторых ситуациях может быть неоптимальным. Электроды, расположенные дистально на конечностях, будут фиксировать слишком сильное мышечное напряжение во время пробы с физической нагрузкой; электроды на стенке грудной клетки могут быть неуместны в случае реанимации, эхокардиографического исследования и т. д. Были предприняты усилия по поиску альтернативных мест размещения электродов, а также по уменьшению количества электродов без потери информации. В общем, системы отведений с менее чем 10 электродами можно использовать для вычисления всех стандартных отведений на ЭКГ в 12 отведениях.Такие расчетные кривые ЭКГ очень похожи на исходные кривые ЭКГ в 12 отведениях с некоторыми незначительными отличиями, которые могут повлиять на амплитуды и интервалы.

Как правило, модифицированные системы отведений полностью способны диагностировать аритмии, но следует соблюдать осторожность при использовании этих систем для диагностики морфологических состояний (например, ишемии), которые зависят от критериев амплитуды и интервалов (поскольку альтернативное размещение электродов может повлиять на эти показатели). переменные и вызывают ложноположительные и ложноотрицательные критерии ЭКГ).Действительно, в условиях ишемии миокарда один миллиметр может оказаться опасным для жизни.

Системы отведений с уменьшенными электродами по-прежнему ежедневно используются для выявления эпизодов ишемии у госпитализированных пациентов. Это объясняется тем, что при непрерывном мониторинге, т. е. при оценке изменений ЭКГ во времени, начальная запись ЭКГ не имеет большого значения. Вместо этого интерес представляет динамика ЭКГ, и в этом случае первоначальная запись не представляет большого интереса.

Система отведений ЭКГ Mason-Likar

Система отведений

Мейсона-Ликара просто подразумевает, что электроды конечностей были перемещены на туловище. Используется при всех видах мониторинга ЭКГ (аритмии, ишемии 90–470 и т. д.). Он также используется для тестирования с физической нагрузкой (поскольку он позволяет избежать мышечных нарушений конечностей). Как указывалось выше, первоначальная запись может немного отличаться (по амплитуде), поэтому диагностировать ишемию на исходной записи нельзя. Однако для мониторинга ишемии с течением времени Mason-Likar является эффективной системой.См. Рисунок 24 A .

Размещение электродов

Левый и правый плечевые электроды перемещаются на туловище, на 2 см ниже ключицы, в подключичную ямку (, рис. 24 A ). Электрод левой ноги размещают по передней подмышечной линии между гребнем подвздошной кости и последним ребром. Правый ножной электрод можно расположить над гребнем подвздошной кости с правой стороны. Расположение грудных отведений не изменено.

Системы с уменьшенными отведениями ЭКГ

Как упоминалось выше, можно построить (математически) систему из 12 отведений с менее чем 10 электродами.В общем, системы отведений, полученные математическим путем, генерируют кривые ЭКГ, которые почти идентичны обычной ЭКГ с 12 отведениями, но только почти. Наиболее часто используемые лид-системы — Frank’s и EASI.

Фрэнк ведет

Система Франка является наиболее распространенной из систем сокращения потенциальных клиентов. Он генерируется с помощью 7 электродов (рис. 22 Б). Используя эти отведения, получают 3 ортогональных отведения (X, Y и Z). Эти отведения используются в векторкардиографии (ВКГ). Ортогональный означает, что отведения перпендикулярны друг другу. Эти отведения обеспечивают трехмерное изображение сердечного вектора во время сердечного цикла. Векторы представлены в виде петлевых диаграмм с отдельными петлями для P-, QRS-, T- и U-вектора. Однако ВКГ можно аппроксимировать по ЭКГ в 12 отведениях, и наоборот, ЭКГ в 12 отведениях можно аппроксимировать по ВКГ. Однако за последние десятилетия ВКГ сильно потеряла позиции, поскольку стало очевидным, что ВКГ имеет очень низкую специфичность для большинства состояний. VCG больше не будет обсуждаться здесь.

Размещение электродов

Электроды располагают горизонтально в пятом межреберье.

  • A устанавливается в средней подмышечной впадине слева.
  • C расположен между E и A.
  • H расположен на шее.
  • E размещается на грудине.
  • I устанавливается в средней подмышечной впадине справа
  • M размещается на позвоночнике.
  • F размещается на левой лодыжке.

Свинец X получен из A, C и I.Свинец Y получен из F, M и H. Свинец Z получен из A, M, I, E и C.

Провода EASI

EASI обеспечивает хорошее приближение к обычной ЭКГ в 12 отведениях. Однако EASI также может генерировать кривые ЭКГ с амплитудой и продолжительностью, которые отличаются от ЭКГ в 12 отведениях. Эта система отведений создается с использованием электродов I, E и A из отведений Франка и путем добавления электрода S на рукоятку. EASI также предоставляет ортогональную информацию. См. рисунок 22.

Следующая глава

Формат Cabrera ЭКГ в 12 отведениях

 Связанные разделы

Электрофизиология сердца: потенциалы действия, автоматизм, электрические векторы

Интерпретация ЭКГ: как читать электрокардиограмму (ЭКГ)

Видеолекция по интерпретации ЭКГ

Просмотреть все главы в Введение в интерпретацию ЭКГ .

.
