Гусеничный бульдозер Cat D8R – технические характеристики, габариты, модификации.

11.11.2020

Тяжелая спецтехника от Caterpillar® получила широкое распространение на мировом рынке. Надежность крупногабаритного оборудования – требование, которое успешно выполняет опытный производитель. Линейка гусеничных бульдозеров большой мощности популярна и в России. На отечественном рынке представлен весь модельный ряд. Cat D8R – машина для выполнения масштабных задач с впечатляющими эксплуатационными характеристиками.

Подробный обзор поможет оценить преимущества и сориентироваться при выборе спецтехники для использования в определенной отрасли.

Назначение тяжелых бульдозеров Cat

• Перемещение грунта и других сыпучих материалов.

• Выравнивание стройплощадок и устройство подъездных путей.

• Формирование насыпей разного назначения из грунта и щебня.

• Прокладка дренажных канав и каналов для водоотведения.

• Разработка пород на горных месторождениях и в карьерах.

• Сельскохозяйственные и лесозаготовительные виды деятельности.

• Подготовка автотрасс к асфальтированию и дорожный ремонт.

• Засыпка котлованов и траншей по окончании строительных работ.

• Очистка территорий от мусора и закладка отходов для утилизации.

• Уборка слежавшихся снежных масс в зимнее время.

• Разрушение подлежащих сносу конструкций.

Технические характеристики

Параметр	Значение
Двигатель	Cat 3406C DITA
Мощность двигателя	239 кВт/325 л. с.
Тип двигателя	дизельный
Объем двигателя	14,6 л
Уровень шума в кабине	79 дБА
Объем топливного бака	625 л
Система охлаждения	92 л
Ход поршня	165 мм
Диаметр цилиндра	137 мм
Скорость движения	3.5-13.9 км/ч
Максимальная скорость (назад)	13. 9 км/ч
Максимальная скорость (вперед)	10.8 км/ч

Двигатель Cat 3406C DITA

На спецтехнику устанавливается промышленный двигатель Cat 3406C DITA. Турбодизель мощностью 320 л.с. оснащается системами промежуточного охлаждения и электронного впрыска с помощью насос-форсунок. Мотор гусеничного бульдозера комплектуется чугунным блоком цилиндров и коленвалом из термически обработанной углеродистой стали. Преимуществом силового агрегата с технологией охлаждения AMOCS является эффективное теплоотведение.

Улучшению управляемости и повышению производительности Cat D8R способствует система поддержания постоянной выходной мощности дизельной установки. Рабочий объем двигателя составляет 14,6 литра. Скорость вращения коленвала достигает 2100 об/мин. 3406C DITA отвечает экологическим нормам Tier 2/Stage II. Caterpillar работает над уменьшением токсичных выбросов без потери производительности, успешно добиваясь цели.

Расход топлива

Бульдозерная техника выполняет энергозатратные операции. Тяжелые модели от производителя экономно расходуют дизельное топливо, но уровень потребления зависит от текущей нагрузки. При проведении легких работ с перерывами в режиме холостого хода затраты горючего не превышают 22,5-32,0 л/час. При увеличении нагрузки до 80 % расход возрастает до 32,0-41,5 л/час. В процессе непрерывной работы с тяжелыми материалами тратится 41,4-51,0 л/час.

Бульдозерный отвал

Для базовой модели Cat D8R предназначены отвалы полусферического, сферического и поворотного типа – SU/U/A.

Характеристики сферического отвала

Тип отвала	U
Ёмкость отвала	11.70 м³
Ширина отвала	4262 мм
Высота отвала	1740 мм
Предельная глубина выемки грунта	582 мм
Дорожный просвет	1231 мм
Максимальный перекос	1028 мм
Масса отвала	5135 кг

Характеристики прямого отвала

Тип отвала	SU
Ёмкость отвала	8. 70 м³
Ширина отвала	3937 мм
Высота отвала	1690 мм
Предельная глубина выемки грунта	582 мм
Дорожный просвет	1231 мм
Максимальный перекос	951 мм
Масса отвала	4570 кг

Характеристики поворотного отвала

Тип отвала	A
Ёмкость отвала	4. 70 м³
Ширина отвала	4978 мм
Высота отвала	1174 мм
Предельная глубина выемки грунта	628 мм
Дорожный просвет	1308 мм
Максимальный перекос	729 мм
Масса отвала	5099 кг

Гусеничная ходовая часть

Признанное достоинство гусеничной техники Cat – высокое расположение ведущих звездочек. Новая конструкция ходовой части обеспечивает улучшение баланса и увеличение продолжительности службы компонентов.

Еще одно усовершенствование – жесткая фиксация пальцев в траковой ленте. Эффективное изобретение производителя направлено на повышение устойчивости гусениц бульдозера к силовым и ударным нагрузкам.

Для усиления ходовой части Cat D8R при изготовлении основных деталей используются прочные отливки из стали. Сохранение четкой геометрии рамы обеспечивается замкнутым коробчатым сечением лонжеронов. При работе бульдозера мощность непрерывно подается на обе гусеницы за счет дифференциального управления поворотом и торможением. Функция одновременного с ускорением одной ленты замедления второй повышает эффективность.

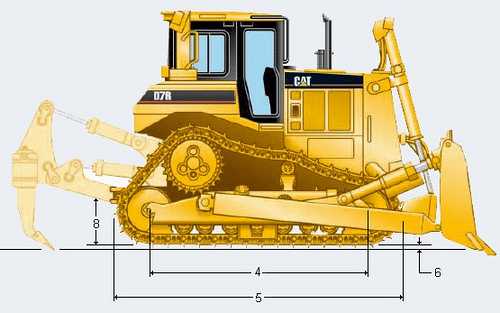

Габаритные размеры

Габаритная длина	6,390 м
Габаритная ширина	3,320 м
Габаритная высота (по уровню кабины)	2,670 м
Дорожный просвет по стабилизаторам	613 мм
Передняя колея	2337 мм
Задняя колея	2337 мм
Опорная длина ленты	3206 мм
Эксплуатационная масса	37920 кг
Транспортировочная масса	28213 кг

Преимущества гусеничной модели

• Бульдозерный отвал увеличенных размеров заметно расширяет функциональность машины.

• Дополнительные функции Cat® Connect GRADE позволяют увеличить производительность техники.

• Эффективная система охлаждения и силовая передача улучшают регулировку температурного режима.

• Жесткая конструкция из высокопрочной стали способна выдерживать экстремальные условия эксплуатации.

• Конструкция и оборудование кабины повышают комфорт оператора Cat D8R и безопасность работы.

• Электронная КП с сенсорным переключением под нагрузкой обеспечивает плавность хода бульдозера.

• Гусеничная база с приподнятыми ведущими колесами увеличивает проходимость и срок службы.

Устройство и обслуживание

Благодаря изоляции опор и качественной обивке кабина бульдозера надежно защищена от шума, уровень которого в салоне не превышает 85 дБ. Интегрированная технология ROPS предотвращает опрокидывание гусеничной машины. Для оператора установлено регулируемое по физическим характеристикам кресло, сводящее усталость к минимуму. В герметичной кабине бульдозера предусмотрены системы отопления и кондиционирования воздуха.

Для управления спецтехникой используется универсальная рукоять. На ней расположены кнопки переключения скоростей. Клапан блокировки оборудования способствует безопасности. Обзор увеличивается за счет кругового остекления кабины. Дополнительную безопасность на рабочей площадке обеспечивает камера заднего вида. Cat D8R оборудуется обновленным дисплеем. На мониторе отображаются настраиваемые рабочие характеристики.

Для сокращения времени на регулярную профилактику моторный отсек бульдозера Cat D8R оборудуется удобными дверцами. Заправка гусеничной модели осуществляется с уровня земли. Сливные краны экологически безопасны. В конструкции предусмотрена возможность оперативной замены смазки. Дополнительно бульдозеры Cat D8R комплектуются конденсатором климатической установки, упрощающим обслуживание мощной техники.

Модификации бульдозера Cat D8R

Помимо стандартного исполнения Caterpillar предлагает версии гусеничной техники без подвески и модификацию LGP. Специальная комплектация предусмотрена для эксплуатации в пустынных условиях. Гусеничная база для передвижения по песку подвергается повышенному износу от абразивного воздействия, а функциональные узлы – риску засорения. Усиленная защита Cat помогает увеличить эффективность и продолжительность эксплуатации.

Модификации гусеничной спецтехники для работы на песчаном грунте оборудуются радиатором с медно-никелевым сердечником и вентилятором со специальным покрытием, изолированными нижними щитками и дополнительными сменными изнашиваемыми пластинами. В серьезных защитных мерах нуждаются и бульдозеры, используемые для закладки отходов. Техника Cat для утилизации мусора оснащается специальными отвалами и башмаками гусеничных лент.

Оборудование для работы на полигонах комплектуется дополнительной защитой бортового редуктора, фильтром предварительной воздушной очистки и системой охлаждения, спроектированной для использования в условиях сильной запыленности. Для эффективной эксплуатации на свалках на Cat D8R устанавливается специальная осветительная система. Отбойные брусья с уплотнениями снижают риск повреждения мощного бульдозера.

Навесное оборудование для техники

• Отвалы. В передней части машины устанавливается основной рабочий орган. Помимо стандартных отвалов универсального назначения ассортимент Cat включает специальные решения. Производитель предлагает для гусеничных моделей дополнительное оборудование с измененными габаритными характеристиками. Cat D8R можно оснастить буферным отвалом, фронтальным рекультиватором или мощным кусторезом.

• Рыхлители. Для работы гусеничных бульдозеров с плотными и мерзлыми породами выпускаются навески специальной конструкции. На несущей раме рыхлителя располагаются зубья со сменными наконечниками. Повысить производительность позволяют уширители. Модель D8R с рыхлителем можно использовать для разрушения асфальтовых покрытий, благоустройства парковых зон и других планировочных операций.

Особенности эксплуатации тяжелой спецтехники Cat

Для управления частотой вращения коленвала гусеничная модель оборудуется поворотными регуляторами простой конструкции. Оператор может менять направление, разворачивать бульдозер и выбирать передачу одной рукой, не прилагая физических усилий в процессе выполнения операций. Имеется функция двойного перекоса. Ее активация увеличивает угол наклона отвала Cat D8R. Одинарный перекос используется для повышения усилия отрыва.

Применение бруса-стабилизатора обеспечивает приближение отвала к корпусу бульдозера. Решение способствует увеличению точности операций. Высокие технологии помогают выполнять сложное профилирование с меньшим количеством проходов. Индикация уклона – стандартная функция автоматического контроля параметров при работе на склонах. Опция Cat® GRADE обеспечивает фиксацию положения отвала без лишних усилий оператора.

Дополнительная технология регулировки уклона с применением лазерных датчиков, спутниковой навигации GNSS и универсальной станции позиционирования UTS позволяет добиться полного соответствия ТЗ. Удаленный контроль осуществляется средствами связи Cat® Product Link™ через визуальный интерфейс. Система позволяет настраивать характеристики для отображения на дисплее, формировать и отправлять отчеты о работе гусеничного бульдозера.

Обслуживание спецтехники марки Cat осуществляется специалистами компании «Цеппелин Русланд». Официальные дилерские центры в Москве и регионах России предлагают ремонт гусеничных бульдозеров, оригинальные запчасти и профессиональное диагностическое оборудование. Техника Cat – рациональное решение для успешных компаний!

Остались вопросы?

Наш специалист подробно ответит на них

Я согласен на обработку моих персональных данных ООО «Цеппелин Русланд» в соответствии с формой согласия и Политикой конфиденциальности.

Я согласен на получение маркетинговых и рекламных материалов от ООО «Цеппелин Русланд» в соответствии с формой согласия.

Ваша заявка принята!

Бульдозер Cat D8R от Caterpillar: технические характеристики, обзор

Содержание

1. Рабочая среда оператора
2. Мощность и производительность
3. Оборудование для любых типов работ
4. Удобство технического обслуживания
5. Product Link™ / VisionLink®
6. Cat EMSolutions
7. Специальные конфигурации
8. Технические характеристики

Компания Caterpillar занимается проектированием и производством бульдозеров уже более 100 лет. Модель Cat D8R обеспечивает надежную работу, характерную для всех наших бульдозеров, а также оборудована новой кабиной с функциями, позволяющими операторам повысить свою производительность.

При разработке машины Cat D8R главным критерием являлась прочность, позволяющая работать в сложных условиях, например при чрезвычайно высокой или низкой температуре, в песчаных пустынях и на каменистой местности. Машина обеспечивает высокую универсальность и производительность, а также отличается простотой ремонта и технического обслуживания, что гарантирует практически непрерывную работу на вашей площадке.

Рабочая среда оператора

Обновленная кабина со встроенной конструкцией защиты при опрокидывании (ROPS) предоставляет оператору полный обзор, способствуя повышению безопасности и производительности. Она гарантирует низкий уровень шума, а также улучшенную герметичность, препятствующую попаданию пыли в кабину и создающую более чистую рабочую среду.

Усовершенствованная приборная панель проста и понятна в использовании. Она отображает уровень топлива и частоту вращения коленчатого вала двигателя, а также уровни температуры масла силовой передачи, гидравлического масла и охлаждающей жидкости двигателя. Электронная система контроля Cat информирует оператора о рабочем состоянии машины. Трехуровневые аварийные индикаторы контролируют расход и температуру охлаждающей жидкости, давление моторного масла, температуру масла коробки передач, низкое напряжение генератора и уровень засорения фильтра коробки передач/гидравлического масла.

Органы управления рабочим оборудованием и управления ходом и поворотом

Все органы управления бульдозером Cat D8R не требуют больших усилий при использовании и имеют эргономичную конструкцию, которая обеспечивает удобство управления.

• Для переключения направления хода и передач используется один рычаг. Рукоятка управления обеспечивает более высокую точность при работе в ограниченном пространстве вблизи зданий, столбиков разметки и других машин.
• Новые гидравлические органы управления рабочим оборудованием требуют меньше усилий от оператора и гарантируют более стабильную и точную работу.

Мощность и производительность

Двигатель

Мощный дизельный двигатель Cat 3406 позволяет бульдозеру D8R работать на плотных грунтах. Этот проверенный на практике двигатель с механическим управлением также обладает модульной конструкцией для упрощения технического обслуживания.

Дифференциальное управление поворотом

Дифференциальное управление поворотом обеспечивает подачу максимальной мощности на обе гусеничные ленты, гарантируя лучший в своем классе поворот, даже при максимальной нагрузке на отвал. Когда скорость движения одной гусеничной ленты увеличивается, вторая гусеничная лента замедляется на ту же величину, за счет чего увеличивается маневренность машины и сокращается время рабочего цикла. Также обеспечивается большая грузоподъемность, мощность и более точная регулировка скорости при работе на мягком грунте благодаря движению обеих гусениц на поворотах.

Планетарная коробка передач с переключением под нагрузкой

Проверенная механическая коробка передач имеет три скорости переднего и три скорости заднего хода. Высокомощные муфты увеличенного диаметра с масляным охлаждением гарантируют более высокий крутящий момент и более длительный срок службы. Модульные компоненты гарантируют простой доступ для технического обслуживания.

Гидросистема с регулированием по нагрузке

Проверенная в действии система определяет нагрузки и регулирует гидравлическую мощность для обеспечения максимальной эффективности. Специальный насос рабочего оборудования обеспечивает необходимую гидравлическую мощность.

Делитель крутящего момента

Одноступенчатый трансформатор с делителем крутящего момента на выходе передает 70% момента двигателя через гидротрансформатор, а остальные 30% – напрямую через приводной вал, обеспечивая повышение передаваемой на грунт мощности.

Система охлаждения

Усовершенствованная модульная система охлаждения обладает превосходной охлаждающей способностью за счет увеличенной подачи воздуха. Это позволяет эксплуатировать машину в самых сложных условиях. Двухпроходная система имеет увеличенную поверхность охлаждения, что обеспечивает максимальную охлаждающую способность. Отдельные сердцевины радиатора легко заменяются.

Оборудование для любых типов работ

Несущие конструкции

Несущей конструкцией каждого бульдозера Cat является прочная главная рама, которая способна поглощать высокие ударные нагрузки и скручивающие усилия. Литые элементы обеспечивают дополнительную прочность главного картера и суппорта балансирного бруса. Ось качания трактора проходит через основную раму и соединяется с рамой катка, создавая возможность для независимого перемещения. Это гарантирует прочность и позволяет машине лучше следовать контуру поверхности, гарантируя максимальные тяговое усилие и комфорт оператора.

Модель D8R снабжена конструкцией Tag-Link, обеспечивающей крепление отвала ближе к машине, что, в свою очередь, обеспечивает великолепную маневренность и устойчивость машины, а также проникновение отвала в грунт. Конструкция Tag-Link гарантирует жесткую поперечную устойчивость и устраняет необходимость в установке диагональных распорок.

Бульдозерные отвалы

Конструкция из высокопрочной стали с коробчатым сечением подходит для эксплуатации в самых тяжелых условиях. Массивная конструкция, закаленные режущие кромки и угловые накладки с болтовым креплением увеличивают прочность, надежность и долговечность отвала. Дополнительные камнезащитные щитки и отражающие пластины обеспечивают защиту гидроцилиндров. Доступны сферические, полусферические и поворотные отвалы увеличенного объема, а также специальные отвалы для закладки отходов.

Дополнительная функция двойного перекоса позволяет улучшить управление нагрузкой и дает оператору возможность отрегулировать угол продольного наклона отвала для повышения устойчивости и производительности машины. Наклоните отвал вперед для улучшенного проникновения, затем отклоните отвал назад для лучшего удержания материала в отвале.

Ходовая часть

Конструкция с приподнятым ведущим колесом позволяет защитить важнейшие компоненты от сильных ударов и обеспечивает модульную конструкцию, которая удобна при техническом обслуживании. Полностью подрессоренная ходовая часть предоставляет больший контакт с грунтом, особенно на твердой пересеченной местности. Лучшее сцепление с грунтом означает меньшее пробуксовывание, лучшую устойчивость и более плавный ход машины.

Дополнительная неподрессоренная ходовая часть доступна для работы в условиях малого или среднего абразивного износа.

Герметизированные и смазанные гусеничные ленты входят в стандартную комплектацию модели Cat D8R. Система с принудительным удержанием пальца Cat разработана для применения в условиях сильных ударов и высоких нагрузок. Данная система является эксклюзивной разработкой компании Caterpillar. Данная конструкция препятствует перемещению пальца и втулки, обеспечивая постоянное наличие смазки между ними.

Направляющие колеса и поддерживающие катки, смазанные на весь срок службы, позволяют повторно использовать внутренние компоненты, а также выполнять их капитальный ремонт для снижения расходов на владение и эксплуатацию.

Заднее рабочее оборудование

Конструкция одностоечных и многостоечных регулируемых параллелограммных рыхлителей обеспечивает быстрое проникновение в твердые материалы и их эффективное рыхление.

Глубину погружения одностоечного рыхлителя можно регулировать, не покидая сиденья, при помощи дополнительного съемника пальца. Дополнительный толкающий блок обеспечивает дополнительный вес для работы в более жестких условиях. Многостоечные рыхлители позволяют использовать одну, две или три стойки в зависимости от типа грунта.

Задние противовесы обеспечивают оптимальный баланс при движении задним ходом по крутым склонам, а также увеличивает производительность при тяжелых бульдозерных работах.

Модель D8R также можно оборудовать лебедкой.

Удобство технического обслуживания

Техническое обслуживание простых механических систем не вызывает никаких сложностей. Двигатель, система охлаждения, силовая передача и компоненты ходовой части являются модульными, разработанными для простого ремонта и доступа для технического обслуживания.

Модель D8R разработана с целью повышения удобства ежедневных осмотров и планового технического обслуживания. Точки обслуживания сгруппированы, а расположенные на уровне земли смотровые указатели позволяют легко и быстро проверить уровни рабочих жидкостей. Дополнительные системы быстрой заправки топлива и быстрой замены масла помогают быстрее вернуться к работе.

Система Product Link является неотъемлемой частью вашей машины. Система обеспечивает легкий доступ к актуальной информации о местоположении машины, моточасах и кодах событий посредством пользовательского интерфейса VisionLink, который поможет вам управлять парком техники и снизить эксплуатационные расходы.

Cat EMSolutions (Equipment Management Solutions)

Система EMSolutions позволяет вам управлять парком техники при помощи решений, адаптированных под конкретные потребности вашего оборудования. Комплексное высокотехнологичное управление оборудованием в сочетании со знаниями и опытом дилеров Cat способствуют получению преимуществ, напрямую влияющих на вашу прибыль.

• Высокая готовность оборудования
• Снижение расходов на владение и эксплуатацию
• Ускорение процесса технического обслуживания
• Увеличение срока службы оборудования
• Повышение стоимости при перепродаже

Пять уровней поддержки – от удаленного доступа к данным об оборудовании до полного активного управления парком – решения EMSolutions позволяют выбирать необходимую вам степень поддержки.

Специальные конфигурации

D8R, комплектация для пустынного климата

Компания Caterpillar предлагает комплект дополнительного оборудования для увеличения производительности машины при работе на песчаной поверхности или в условиях повышенного абразивного износа.

• Радиатор с медно-никелевым сердечником для улучшенного охлаждения.
• Вентилятор и радиатор с особым покрытием защищены от абразивного износа.
• Защитная решетка сердечника.
• Шумоизолированные нижние щитки и дополнительные уплотнения препятствуют попаданию мелких абразивных частиц в компоненты машины.
• Дополнительные изнашиваемые пластины можно заменить для увеличения срока службы отвала при работе в условиях высокого абразивного износа.

D8R WH (для работы с отходами)

Независимо от выполняемой работы – строительства или закрытия могильников, сталкивания мусора или распределения материала – каждый элемент модели

D8R WH спроектирован для решения уникальных задач при работе на свалках.

• Специальные щитки, отбойные брусья и уплотнения помогают защитить машину от воздействия окружающей среды и мусора, поступающего с воздухом.
• Нижние щитки и защита бортового редуктора предотвращают наматывание мусора на важнейшие компоненты и их повреждение.
• Система охлаждения разработана для работы в условиях сильной запыленности с простым доступом для очистки.
• Осветительные приборы установлены наверху и в стороне от основных зон загрязнения для защиты и обеспечивают качественное освещение рабочей зоны.
• Специальный фильтр предварительной очистки воздуха способствует подачи в машину чистого воздуха.

• Отвалы для закладки отходов и башмаки гусеничных лент с трапецеидальными отверстиями позволяют вам оптимизировать свой погрузчик для работы с отходами для выполнения конкретных зада

Технические характеристики

Модель двигателя	Cat 3406C DITA*
Полезная мощность	239 кВт (325 л. с.)
Диаметр цилиндров	137 мм
Ход поршня	165 мм
Рабочий объем двигателя	14,6 л

Подробные технические характеристики Cat D8R

Технические характеристики гусеничного бульдозера Caterpillar D8R II

Последние обновления: прочитайте последние сообщения в блоге о вашей любимой машине на SpecsFront

13 апреля 2023 г. 00:52

Пожертвование Covid

• Дом
• Оборудование
• Гусеничный бульдозер Caterpillar D8R II

Гусеничный бульдозер // Caterpillar

---

Caterpillar D8R II Размеры

Дорожный просвет:	2 фута (1 м)
Высота до верха кабины:	11,6 футов (4 м)
Длина гусеницы на земле:	3 м (10,6 футов)
Длина с лезвием:	21,6 фута (7 м)
Длина без лезвия:	16,2 фута (5 м)
Ширина по направляющим:	6,9 футов (2 м)
Ширина колеи:	8,9 футов дюйма (23 см)

Двигатель Caterpillar D8R II

Рабочий объем:	891 куб. дюйм (0 м)
Модель двигателя:	3406E ТА
Полная мощность:	310 л.с. (231 кВт)
Количество цилиндров:	6,0
Измеренная мощность @:	2000 об/мин

Гидравлическая система Caterpillar D8R II

Эксплуатационные характеристики Caterpillar D8R II

Запас топлива:	165,2 галлона (625 л)
Рабочий вес:	82960 фунтов (37 630 кг)

Стандартный отвал Caterpillar D8R II

Угол отвала (в обоих направлениях):	11,4 кубических ярда (9 м)
Высота:	66,6 дюйма (169 см)
Ширина:	13 футов (4 м)

Трансмиссия Caterpillar D8R II

Максимальная скорость — вперед:	6,6 миль/ч (11 км/ч)
Максимальная скорость — задний ход:	8,6 миль/ч (14 км/ч)
Количество передних передач:	3,0
Количество передач заднего хода:	3,0

Ходовая часть Caterpillar D8R II

Зона контакта с землей:
