Буровая установка BAUER BG-25 C, глубина бур. 57,4 м, диаметр бур. 1900 мм

Характеристики

О компании

Буровая установка BAUER MBG-12

Применение МБГ-12: организация буронабивных свай для различных фундаментов без использования устаревшей техники в виде пневматического копра, который при забивании свай в землю не только влияет на экологию, путем разрушения почвенного покрова, но и негативно влияет на прочностные характеристики находящихся поблизости уже возведенных строительных объектов. Также возведение буронабивных свай, в отличие от традиционных методов погружения, в значительной степени сокращает вероятность разрушения железобетонных свай.

Буровая установка применяется для монтирования буронабивных свай.

Положительные моменты буронабивных свай:

• малая вибрация при проведении буровых работ, что практически исключает деформацию грунтов;

• минимальный выбор грунта;

• отсутствие пустот в теле буронабивной сваи достигается с помощью регулируемой подачи бетона во время заполнения ствола скважины, что служит залогом надежности возводимой конструкции.

В зависимости от комплектации буровым инструментом, машина МБГ-12 также рассчитана на выполнение следующих работ:

• организация бетонных стен котлованов;

• бурение скалистых пород;

• бурение под опоры мостов (Деметр до 1200 мм.)

• бурение под опоры ЛЭП.

Технические характеристики:

Привод цилиндра Привод цепи

Общая высота 14550 мм 14550 мм

Вес (со штангой Келли 25/394/3/24) 34.500 кг 34.500 кг

Привод вращения МДК 132 132

Крутящий момент при 300 бар 125 кНм 125 кНм

Максимальная скорость вращения 35 об/мин 35 об/мин

Цилиндр подачи (вертик.)

Давление/тяга* 65 / 90 кН 65 / 90 кН

* измерено на переходнике-вращателе обсадной трубы

Скорость (вниз/вверх) 4,5 / 5,5 м/мин 7,5 / 7,5 м/мин

Быстрый ход (вниз/вверх) 11 / 19 м/мин 35 / 35 м/мин

Высота подъема салазок 4.500 мм 9.300 мм

Главная лебедка

класс лебедки М6 / L3 / T5

Сила тяги (1-е положение

фактическое/номинальное) 100 / 125 кН 100 / 125 кН

Диаметр/длина троса 20 мм / 50 м 20 мм / 50 м

Скорость лебедки 60 м/мин 60 м/мин

Вспомогательная лебедка

Класс лебедки M5 / L2 / T5

Сила тяги (1-е положение

фактическое/номинальное) 30 / 38 кН 30 / 38 кН

Диаметр/длина троса 13 мм / 30 м 13 мм / 30 м

Скорость лебедки 45 м/мин 45 м/мин

Наклон мачты

Назад/вперед/поперечный наклон 15° / 5° / +- 3° 15° / 5° / +- 3°

Макс. глубина бурения проходным шнеком без обсадных труб – 36 метров;

Макс. диаметр бурения – без обсадных труб – 1300 мм; с обсад-ными трубами – 1000 мм.

Обзор буровых установок немецкого производителя «Bauer»

Буровая установка Бауэр, ее возможности, условия применения и основные характеристики. Обзор моделей и преимущества установок.

Стандартное оснащение буровой установки Bauer BG 28

• Привод вращения KDK 275 K (1-ступенчатый редуктор)
• Главная лебедка с гидравлическим управлением свободного хода
• Главная и вспомогательная лебедка с канавками специальной формы
• Концевые выключатели подъема для главной и вспомогательной лебедки
• Транспортные опоры для верхних и нижних секций мачты

Измерительные приборы и система управления

• PLC-процессор для всех функций с электрическим управлением
• Электронный мониторинг, контроль и система визуализации
• Аналоговый дисплей давления насоса
• Индикация сообщения о неисправностях
• Аварийное управление буровой установкой (основные функции)
• Измерение наклона мачты по осям x/y (индикация цифровая/аналоговая)
• Автоматика мачты (автоматическая установка в вертикальное положение)
• Главная лебедка с электронным измерением усилия на тросе
• Вспомогательная лебедка с гидравлическим измерение усилия на тросе
• Измерение глубины на главной лебедке
• Измерение гидравлической нагрузки на вспомогательном тросе
• Устройство измерения скорости на приводе вращения
• Настройка давления главной лебёдки

Архив объявлений

Сферы применения

Буровая установка Bauer

Установки бурения Bauer работают в самых различных областях:

• строительство, в том числе бурение под свайные фундаменты;
• бурение твердых пластов грунта;
• бурение при добыче полезных ископаемых кроме руды;
• бурение скважин для водозабора;
• бурение скважин для производства взрывных работ на скальных и других твердых породах;
• бурение с целью установки обсадной трубы на скважину способом вращения.

Технические характеристики Bauer BG 28 H BS 80:

Разместите заявку на покупку техники или запчастей для спецтехники!

торговые предложения

Продажа:

Посмотреть больше

Скрыть

Вся информация взята из открытых источников

Оцените, пожалуйста, статью:
Оценивших: 18, оценка: 5 из 5

Нам очень важно ваше мнение

Технические характеристики техники в каталоге основаны на информации, взятой из официальных источников, в том числе с официальных сайтов производителей.

К нашему сожалению, даже официальные документы могут содержать ошибки и опечатки. Кроме этого, характеристики могут отличаться в зависимости от региона поставки техники, а также изменяться производителями без предварительного уведомления.

В связи с этим, мы рекомендуем пользоваться опубликованной информацией в качестве основного обзора моделей, и при совершении покупки уточнять параметры, имеющие для Вас большую значимость, у продавца.

Если вы заметили ошибку, неточность, или не нашли какую-либо модель в справочнике – пишите редактору сайта: [email protected]

Экскаватор Ру — ведущий портал о строительной технике и оборудовании в русскоязычном интернете.

Габаритные размеры Буровой установки Bauer МБГ-12, Привод цепи

Опция: Приводная система, приводимая в действие цепью.

Две цепи прикреплены к стреле. Механизм поворота приводится в движение вдоль цепи двумя приводными двигателями. Двигатели встроены в приводные салазки.

Такая система обеспечивает использование звеньев трубы длиной 4 метра при бурении штангой Келли (с Келли 3/15).

Система цепного привода является необходимым условием для таких способов бурения как «бурение с бесконечным шнеком» и система «полного замещения».

Виды буровых установок компании Bauer

Основные и наиболее востребованные модели буровых установок Bauer — установки для бурения серии BG и MBG.

Установки бурения серии BG обладают множеством технологий для бурения скважин. Они могут пробурить скважину глубиной до 100 метров, диаметром — до 3 метров.

Преимущества этой серии:

Виды буровых установок

• большой крутящий момент обеспечивается мощным дизельным двигателем, очень экономно расходующим топливо;
• с применением дополнительного механизма на лебедке увеличивается тяга устройства;
• большая длина мачтового устройства;
• большой промежуток между осями для бурения.

Буровые установки серии М производят в России в городе Кургане под контролем представителей основного предприятия. Здесь выпускают модели MBG-12 и MBG-24.

Эти модели буровых устройств имеют следующие особенности:

• оснащены раскладной мачтой с телескопическим механизмом;
• производят монтаж обсадного стола с помощью усовершенствованного устройства.

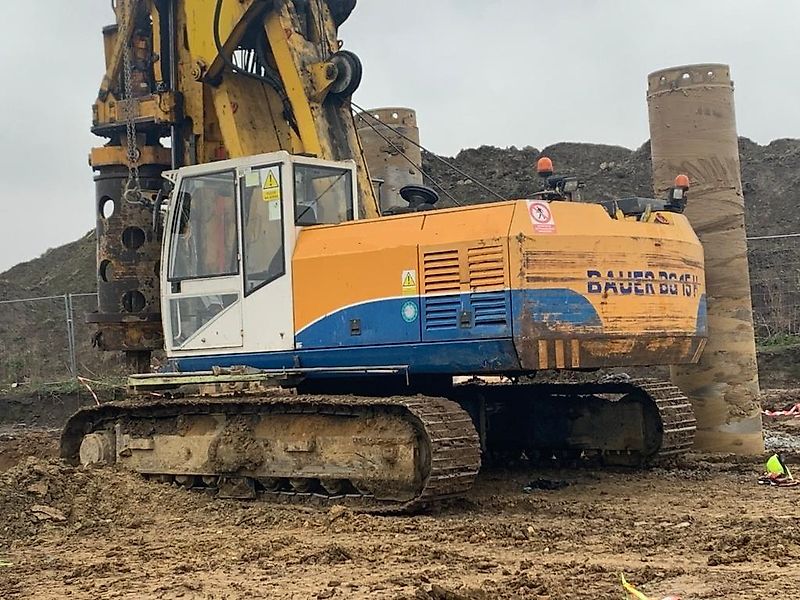

Буровая установка Bauer BG 25

Лидерами среди каждой линейки установок бурения являются BG-28 и МBG-24.

Наиболее востребованная роторная буровая установка BG-28 состоит из целого комплекса специального оборудования для бурения скважин. Комплектация буровой установки осуществляется в соответствии с условиями проведения работ. Установка может работать в любой географической зоне.

Мотор-редукторы Bauer BK

Конические мотор-редукторы Bauer представлены серией BK

. Приводы комплектуются трехфазными электродвигателями мощностью до 45 кВт и обеспечивают крутящий момент 80 — 18500 Н*м. Скорость вращения выходного вала — до 280 об/мин.

Мотор-редукторы BK выполнены в чугунном корпусе с классом защиты IP65, опционально доступны приводы с классом IP66. Агрегаты могут устанавливаться в произвольном положении. Возможен вертикальный и горизонтальный монтаж на лапах или фланце. Оборудование оснащается встроенным частотным преобразователем.

Аналог

Достойной альтернативой мотор-редукторам Bauer BK являются коническо-цилиндрические приводы серии K

. Агрегаты производятся китайской компанией SUPROR и ничем не уступают продукции Bauer. В состав приводов входят электродвигатели Able, АИР или АИМ мощностью 0,12 — 200 кВт. Мотор-редукторы отличаются широким диапазоном передаточных чисел (5,36 — 32625), большим крутящим моментом (до 50 000 Н*м), высоким КПД, доступной ценой.

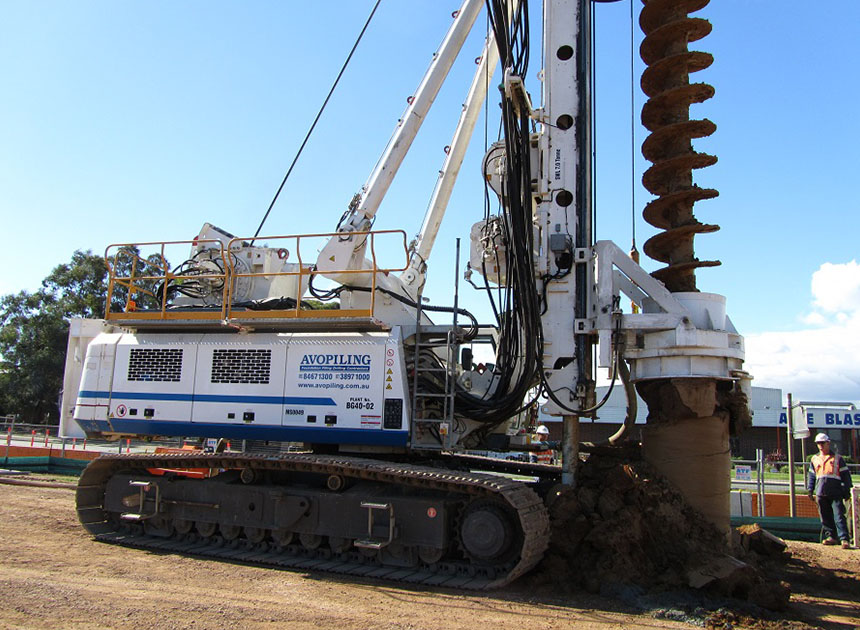

Технология вытеснения грунта

Грунт вытесняется на поверхность специальной головкой, укрепленной на буровой штанге снизу. При выводе ее на поверхность происходит выход грунта с уплотнением и заглаживанием боковых поверхностей скважины.

Забуривание и введение в грунт производятся с усиленной подачей и большим крутящим моментом. Одновременно с извлечением штанги со специальной головкой, вытесняющей грунт, производят закачку бетона через внутреннюю полость шнека.

Несущая способность сваи увеличивается благодаря такому эффективному способу.

Вытеснения грунта специальным буром

Транспортировка Буровой установки Bauer МБГ-12

Оптимизация габаритов и веса при транспортировке может быть достигнута множеством способов

Стандарт Вес = 31,5 тонн

Варианты Келли МБК 12/305/3/15

Вес = 33,5 тонн С КДК, Келли 3/15 в положении для транспортировки

Вес = 33,5 тонн С КДК, Келли 3/15 в рабочей готовности

Вес = 33,7 тонн С КДК, Келли 3/15 в рабочей готовности Вершина стрелы сложена

Вес = 31,7 тонн С КДК, без Келли Вершина стрелы сложена

Преимущества оборудования Bauer

Все модели имеют следующие преимущества:

• высокая производительность;
• небольшая масса оборудования в сочетании с высокой мощностью;
• простота обслуживания;
• возможность работы в любых температурных условиях;
• равномерная балансировка благодаря расположению главной лебедки в корме установки;
• рама движется горизонтально, а мачта перемещается в двух направлениях.

Создатели позаботились и о безопасности на рабочем месте. Кабина оператора оснащена системой кондиционирования воздуха и обогревателями, что обеспечивает комфортные условия в любое время года.

Ночью включается яркое освещение на кабине и наверху буровой вышки.

Звуковой сигнал оповещает оператора о недопустимых нагрузках на тросы.

Для буровых установок большое значение имеют расходные материалы. Их своевременная замена продлевает срок службы механизмов и агрегата в целом, улучшает буровой шаг.

Буровая установка bauer bg 36 для бурения скважин, свай: аренда в москве

Сферы применения

Буровая установка Bauer

Установки бурения Bauer работают в самых различных областях:

• строительство, в том числе бурение под свайные фундаменты;
• бурение твердых пластов грунта;
• бурение при добыче полезных ископаемых кроме руды;
• бурение скважин для водозабора;
• бурение скважин для производства взрывных работ на скальных и других твердых породах;
• бурение с целью установки обсадной трубы на скважину способом вращения.

Особенности самоходной буровой установки

Большинство агрегатов, в частности буровая установка Bauer BG 25 и Bauer BG 28 имеют гусеничное шасси, благодаря которому существенно повышается степень проходимости техники и ее производительность на местности. Сама конструкция инженерной машины представляет собой широкую платформу, на которой монтируется буровой агрегат, двигатель и кабина с основными органами управления. Рама установок обладает повышенной прочностью к деформациям. Сам каркас изготавливается из закаленной стали и по своему типу является коробчатым. Дополнительно монтируются поперечные рейки и распорки для увеличения жесткости всей системы. В задней части машины может быть установлен бетонный противовес. Силовой агрегат располагается также сзади, это обеспечивает более эффективную его работу, а также улучшает развесовку всей установки. Так как во время рабочего процесса могут возникать длительные вибрации, то все болтовые соединения устанавливаются через обрезиненные прокладки и фиксируются специальными крепежами, чтобы избежать их самопроизвольного откручивания. Можно выделить несколько главных особенностей передвижных установок:

• высокая производительность бурения скважин;
• хороший уровень маневренности на рабочем участке;
• возможность транспортировки в любое место;
• широкий функционал при выполнении работ;
• возможность установки дополнительного оборудования;

Машины имеют положительные показатели транспортабельности, как своим ходом, так и с помощью перевозки на платформе.

Техническая составляющая модели Bauer BG 25

Современная немецкая установка Bauer BG 25 технические характеристики, которой не уступают прочим мировым аналогам, способна работать на многих типах грунтах, независимо от уровня их промерзания. При максимальной глубине бурения в 57 метров, техника может применяться для выполнения эксплуатационных работ, разведывательных или для бурения технических скважин.

Основные технические параметры:

1. силовой агрегат (двигатель) – дизельный, V-образный, мощностью 224 кВт;
2. общая высота установки – не менее 22,8 метров;
3. крутящий момент во время работы – 245 н*М;
4. эффективность лебедки – не менее 260 Кн;
5. диаметр бурения – 1900 мм;
6. максимальная глубина скважины – 57,4 м;
7. ходовая часть – гусеничное шасси фирмы UW 65;
8. ширина ходовой – 4 400 мм;
9. вес агрегатов – около 74 000 кг.

В зависимости от конкретной модификации установки, вес и размеры могут изменяться. Техника способна выполнять работы с разной эффективностью в любых климатических условиях, при температурах от – 45 до + 60 градусов. Кабина установки оборудована специальными мониторами, а также датчиками, с помощью которых оператор отслеживает любые изменения в почве.

Сервисное обслуживание

Как и любая техника специального назначения Bauer BG 25 купить, который возможно у официального дилера, требует стабильного ухода и технического обслуживания.

Основными, наиболее частыми агрегатами, которые выходят из строя являются: шарниры буровой установки, привод электромоторов, а также система гидравлики.

Запасные части на специальную технику можно приобрести через официальных дилеров, либо подобрать аналогичные от прочих моделей. Такие вопросы относительно ремонтных работ могут возникнуть и при работе JunJin SA-040C на шасси КамАЗ. Разработчики заранее предусмотрели факт возможности замены альтернативных запасных частей от других производителей. Помимо перечисленных деталей, неполадки могут возникать и в системе бура, со временем резцы теряют свои свойства и соответственно бур утрачивает эффективность работы. Техническое обслуживание и ремонт осуществляются непосредственно на специальном сервисе. При систематическом осмотре и устранении неполадок, техника способна проработать около 100 тыс. часов.

Виды буровых установок компании Bauer

Основные и наиболее востребованные модели буровых установок Bauer — установки для бурения серии BG и MBG.

Установки бурения серии BG обладают множеством технологий для бурения скважин. Они могут пробурить скважину глубиной до 100 метров, диаметром — до 3 метров.

Преимущества этой серии:

Виды буровых установок

• большой крутящий момент обеспечивается мощным дизельным двигателем, очень экономно расходующим топливо;
• с применением дополнительного механизма на лебедке увеличивается тяга устройства;
• большая длина мачтового устройства;
• большой промежуток между осями для бурения.

Буровые установки серии М производят в России в городе Кургане под контролем представителей основного предприятия. Здесь выпускают модели MBG-12 и MBG-24.

Эти модели буровых устройств имеют следующие особенности:

• оснащены раскладной мачтой с телескопическим механизмом;
• производят монтаж обсадного стола с помощью усовершенствованного устройства.

Буровая установка Bauer BG 25

Лидерами среди каждой линейки установок бурения являются BG-28 и МBG-24.

Наиболее востребованная роторная буровая установка BG-28 состоит из целого комплекса специального оборудования для бурения скважин. Комплектация буровой установки осуществляется в соответствии с условиями проведения работ. Установка может работать в любой географической зоне.

Фотографии Буровой установки Bauer МБГ-12

1. МБГ 12 положение для транспортировки, привод цилиндра, верхняя направляющая Келли.

2. МБГ 12 — привод цепи, в состоянии рабочей готовности.

3. Ограниченная рабочая высота 7 м.

4. Механизм поворота МДК 132.

5. Пульт управления с системой регистрации и обработки данных Conlog.

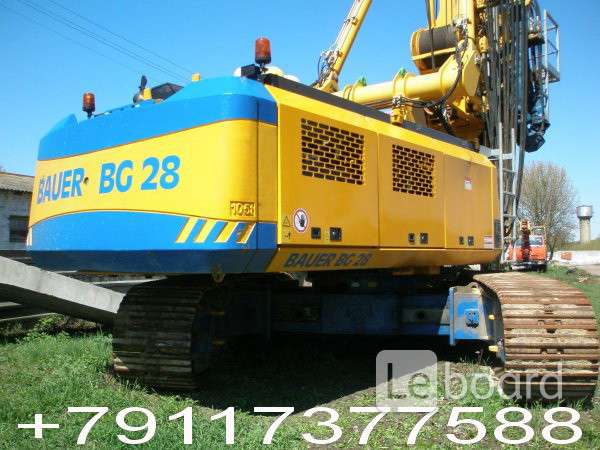

Основные характеристики буровой установки BG-28

Основные характеристики:

Чертёж буровой установки Bauer BG 28

• в полном комплекте весит 96 тонн;
• высота 26,47 метра;
• глубина бурения 71 метр;
• диаметр скважины до 2,1 метра.

Буровая установка BG-28 имеет высокую производительность благодаря двигателю мощностью 354 кВт. Крутящий момент установки равен 270 кНм. Скорость движения лебедки — 80 м/мин.

Специальные редукторы увеличивают силу вращения бура почти в 10 раз. Потребность всех систем в электроэнергии обеспечивает установленный дополнительно электрический генератор мощностью 13 кВт.

Все системы имеют датчики, благодаря которым ведется контроль за рабочими процессами. Автоматика холостого хода не допускает перерасхода электроэнергии, ограничивая количество оборотов коленчатого вала двигателя.

В целях повышения безопасности буровых работ установка укрепляется при необходимости противовесами массой 5,3 т и 10,5 т.

Модель идеальна для бурения следующих скважин:

• Обсадных. Обсадная труба устанавливается вращательным приводом или гидравлическим осциллятором.
• Необсадных. В этом случае установка стабилизирует скважину раствором, что позволяет производить бурение на необходимую глубину.
• Бурение c использованием системы SOB. Предусматривает применение длинных полых шнеков с удлинителем Келли.

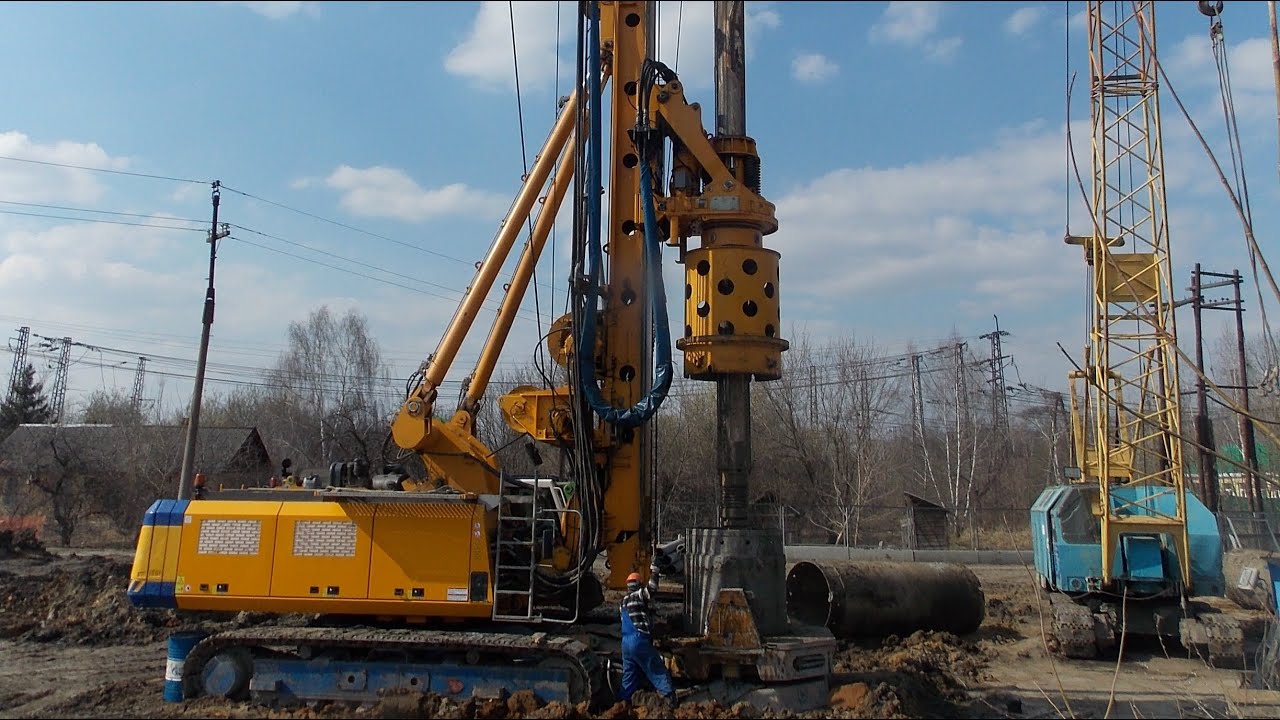

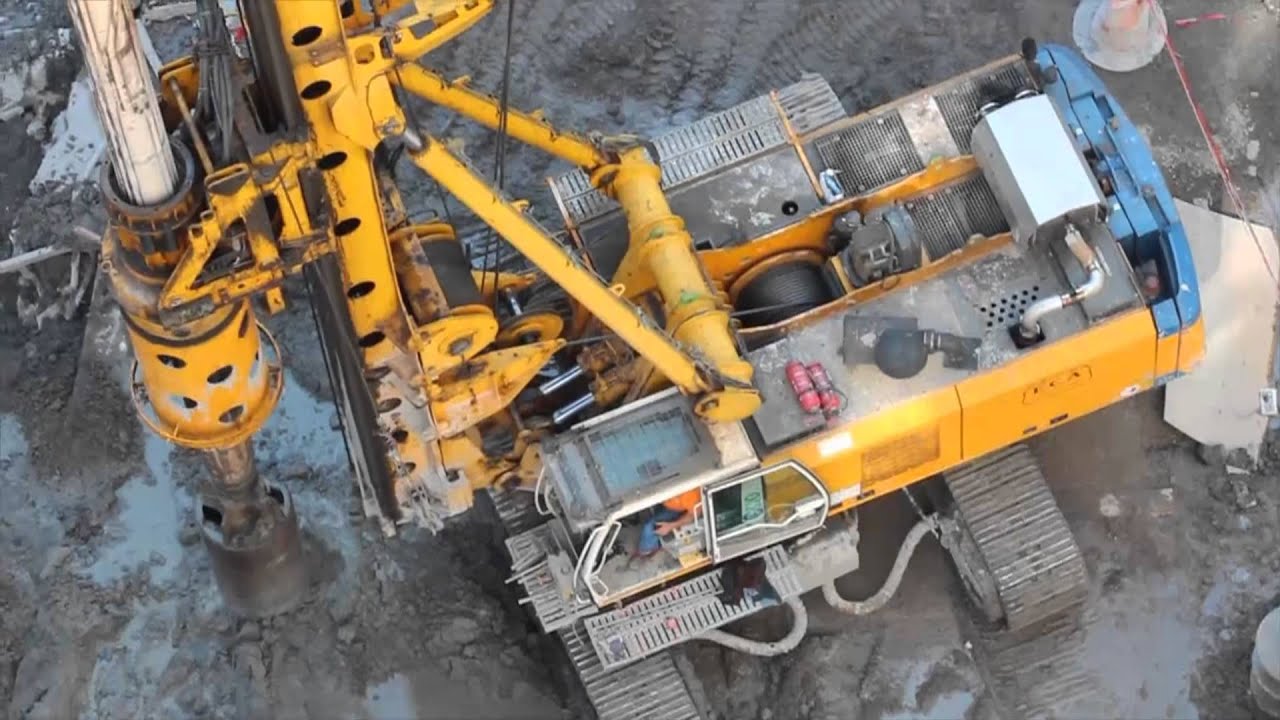

Буровая установки BG-28 в работе

Система SOB значительно увеличивает продуктивность работы. Напорная лебедка позволяет внедряться в любой твердый грунт, в том числе скальных пород. Стенки ствола подпираются шнеком, заполненным грунтом. Телескопическая келли-штанга передает на буровое устройство крутящий момент и продольное усилие подачи. Закачивание бетона производится с помощью насоса при извлечении полого ствола. Давление закачки регулируется на верхушке непрерывного шнека.

Применение Буровой установки Bauer МБГ-12

Способы бурения с проходным шнеком

Глубина бурения
А(м)	В (м)	Вес (кг)	Цепь, Hw (м)	Цилиндр, Hw (м)	Т(м)
МБК12/305/3/15	6,75	15,12	1.800	4,60	3,78	14,45
МБК12/305/3/18	7,75	18,12	2.050	3,60	3,60	17,45
МБК 12/305/3/21	8,75	21,12	2.250	2,60	2,60	20,45
МБК 12/305/3/24	9,75	24,12	2.450	1,60	1,60	23,45
МБК 12/305/3/27	10,75	27,12	2.650	0,60	0,60	26,45
МБК 12/305/4/36	10,62	36,82	3.500	0,60	0,60	36,15
Диаметр бурения
Без обсадных труб				1. 200 мм	1.300 мм
С обсадными трубами				900 мм	1000 мм

Способ бурения с бесконечным шнеком

Установка на грузовик

Для обеспечения мобильности МБГ 12 устанавливается на серийный вездеходный грузовик. Во время работы буровая машина ставится на гидравлические стойки.

Ограниченная рабочая высота Модульный план машины предлагает изготовление на заказ моделей для работ при ограниченной высоте. Наименьшая высота машины составляет 6,7 м. По желанию заказчика может быть изготовлена машина любой высоты вплоть до стандартных 14,5 м.

Технология вытеснения грунта

Грунт вытесняется на поверхность специальной головкой, укрепленной на буровой штанге снизу. При выводе ее на поверхность происходит выход грунта с уплотнением и заглаживанием боковых поверхностей скважины.

Забуривание и введение в грунт производятся с усиленной подачей и большим крутящим моментом. Одновременно с извлечением штанги со специальной головкой, вытесняющей грунт, производят закачку бетона через внутреннюю полость шнека.

Несущая способность сваи увеличивается благодаря такому эффективному способу.

Вытеснения грунта специальным буром

Система перемешивания грунта (СПГ)

СПГ создает глухие и подпорные стенки путем смешения грунта с самоотвердевающим глинистым буровым раствором. Глинистый буровой раствор постоянно подается под давлением бурового агрегата в грунт одновременно с введением инструментов, разрушающих грунт.

Система перемешивания грунта с помощью буровой установки

Бурение двойной головкой скважин с небольшим диаметром

Такой способ предусматривает забуривание шнека и одновременно буровой обсадки. Приводы используются разные, вращение встречное. Грунт после взрыхления выбрасывается через затвор, поступая на поверхность по другому обсадочному шнеку. Одновременно с извлечением обсадной трубы во внутреннюю полость шнека закачивают бетон.

Соединительная схема буровых инструментов

Буровая установка МBG-24

Впервые сошла с конвейера в России в 2006 году. Она относится к новой серии буровых установок и имеет следующие характеристики:

Установка МBG-24

• Компактность. Масса составляет 55,5 тонн при высоте 20,9 метра.
• Крутящий момент в 240 кНм выгодно соотносится с весом в снаряженном состоянии. Мощность двигателя 205 кВт.
• Глубина бурения достигает 51,47 метра с диаметром скважины 1,9 метра.
• Возможность независимой регулировки положения мачты в горизонтальной и вертикальной плоскости.
• Подвижная рама с ходом 400 мм под пятой мачты, закрепленной болтами.
• Удобство обслуживания и ремонта.

Достоинствами этой модели является наличие раскладной телескопической мачты и современного механизма для монтажа обсадных столов

Транспортировка Буровой установки Bauer МБГ-12

Оптимизация габаритов и веса при транспортировке может быть достигнута множеством способов

Стандарт Вес = 31,5 тонн

Варианты Келли МБК 12/305/3/15

Вес = 33,5 тонн С КДК, Келли 3/15 в положении для транспортировки

Вес = 33,5 тонн С КДК, Келли 3/15 в рабочей готовности

Вес = 33,7 тонн С КДК, Келли 3/15 в рабочей готовности Вершина стрелы сложена

Вес = 31,7 тонн С КДК, без Келли Вершина стрелы сложена

Преимущества оборудования Bauer

Все модели имеют следующие преимущества:

• высокая производительность;
• небольшая масса оборудования в сочетании с высокой мощностью;
• простота обслуживания;
• возможность работы в любых температурных условиях;
• равномерная балансировка благодаря расположению главной лебедки в корме установки;
• рама движется горизонтально, а мачта перемещается в двух направлениях.

Создатели позаботились и о безопасности на рабочем месте. Кабина оператора оснащена системой кондиционирования воздуха и обогревателями, что обеспечивает комфортные условия в любое время года.

Ночью включается яркое освещение на кабине и наверху буровой вышки.

Звуковой сигнал оповещает оператора о недопустимых нагрузках на тросы.

Для буровых установок большое значение имеют расходные материалы. Их своевременная замена продлевает срок службы механизмов и агрегата в целом, улучшает буровой шаг.

Буровые установки Бауер BG 40 BS 100B

17270

KDK 232S

KDK 390S

27300

550

0

4550 R 4650

6000

4850

1300

BG 40 BS 100B

Глубина бурения

Подача с

помощью

цилиндра

Подача с

помощью

лебедки

Тип штанги келли A (м) B (м) Вес, кг Hw (м) T (м) Hw (м) T (м)

BK36/470/3/30 13,25 33,16 7.750 8,20 30,40 9,45 30,90

BK36/470/3/36 15,25 39,16 8. 650 7,45 36,40 7,45 36,90

BK36/470/3/45 18,25 48,16 10.000 4,45 45,40 4,45 45,90

BK36/470/4/40 13,25 42,79 10.300 8,20 40,10 9,45 40,50

BK36/470/4/48 15,25 50,79 11.800 7,45 48,10 7,45 48,50

BK36/470/4/56 17,25 58,79 13.200 5,45 56,10 5,45 56,50

BK36/470/4/64 19,25 66,79 14.600 3,45 64,10 3,45 64,50

BK36/470/4/72 21,25 74,79 16.000 1,45 72,10 1,45 72,50

BK36/470/4/80* 23,25 82,79 17.500

0,45 80,50

Длина секций обсадной трубы

Без обсадного осциллятора

Hw – 0,5 м Hw – 0,5 м

С обсадным осциллятором

Hw – 1,5 м Hw – 1,5 м

Примечания по определению

характеристик бурения: см. главу

“Штанги келли 905.518.1”

Характеристики бурения (с использованием келли)

*С удлинителем мачты 4 м (только подача с помощью лебедки)

Диаметр скважины

Без обсадной трубы

3.000 мм

2.800 мм

С обсадной трубой

2.700 мм

2.500 мм

4420 W

24900

4000 Z

Привод шнека

KDK 232S

Привод для обсадной трубы

KDK 390S

Диаметр (макс. )

880 мм

Глубина буреиня

(с удлинителем 4 м)

16,00 м

(17,00 м)

Усилие тяги (макс.)

1.060 кН

Вертикальное относительное

перемещение между двумя головками 550 мм

Приводы вращения не могут двигаься

независимо

Вес в снаряженном состоянии (прим.) 155.000 кг

Требования к системе:

лебедка подачи

гидравлическая опора мачты

Бурение с двойной головкой

Буровые установки Bauer: bg (25, 28, 24, 36, 40) и MBG (12, 24) | Строительная техника

Буровые установки серии М производят в России в городе Кургане под контролем представителей основного предприятия. Здесь выпускают модели MBG-12 и MBG-24.

Эти модели буровых устройств имеют следующие особенности:

Лидерами среди каждой линейки установок бурения являются BG-28 и МBG-24.

Наиболее востребованная роторная буровая установка BG-28 состоит из целого комплекса специального оборудования для бурения скважин. Комплектация буровой установки осуществляется в соответствии с условиями проведения работ. Установка может работать в любой географической зоне.

Технология вытеснения грунта

Грунт вытесняется на поверхность специальной головкой, укрепленной на буровой штанге снизу. При выводе ее на поверхность происходит выход грунта с уплотнением и заглаживанием боковых поверхностей скважины.

Забуривание и введение в грунт производятся с усиленной подачей и большим крутящим моментом. Одновременно с извлечением штанги со специальной головкой, вытесняющей грунт, производят закачку бетона через внутреннюю полость шнека.

Несущая способность сваи увеличивается благодаря такому эффективному способу.

Система перемешивания грунта (СПГ)

Система перемешивания грунта (СПГ)

СПГ создает глухие и подпорные стенки путем смешения грунта с самоотвердевающим глинистым буровым раствором. Глинистый буровой раствор постоянно подается под давлением бурового агрегата в грунт одновременно с введением инструментов, разрушающих грунт.

Бурение двойной головкой скважин с небольшим диаметром

Такой способ предусматривает забуривание шнека и одновременно буровой обсадки. Приводы используются разные, вращение встречное. Грунт после взрыхления выбрасывается через затвор, поступая на поверхность по другому обсадочному шнеку. Одновременно с извлечением обсадной трубы во внутреннюю полость шнека закачивают бетон.

Бурение двойной головкой скважин с небольшим диаметром

Такой способ предусматривает забуривание шнека и одновременно буровой обсадки. Приводы используются разные, вращение встречное. Грунт после взрыхления выбрасывается через затвор, поступая на поверхность по другому обсадочному шнеку. Одновременно с извлечением обсадной трубы во внутреннюю полость шнека закачивают бетон.

Буровая установка МBG-24

Впервые сошла с конвейера в России в 2006 году. Она относится к новой серии буровых установок и имеет следующие характеристики:

• Компактность. Масса составляет 55,5 тонн при высоте 20,9 метра.
• Крутящий момент в 240 кНм выгодно соотносится с весом в снаряженном состоянии. Мощность двигателя 205 кВт.
• Глубина бурения достигает 51,47 метра с диаметром скважины 1,9 метра.
• Возможность независимой регулировки положения мачты в горизонтальной и вертикальной плоскости.
• Подвижная рама с ходом 400 мм под пятой мачты, закрепленной болтами.
• Удобство обслуживания и ремонта.

Достоинствами этой модели является наличие раскладной телескопической мачты и современного механизма для монтажа обсадных столов

• Компактность. Масса составляет 55,5 тонн при высоте 20,9 метра.
• Крутящий момент в 240 кНм выгодно соотносится с весом в снаряженном состоянии. Мощность двигателя 205 кВт.
• Глубина бурения достигает 51,47 метра с диаметром скважины 1,9 метра.
• Возможность независимой регулировки положения мачты в горизонтальной и вертикальной плоскости.
• Подвижная рама с ходом 400 мм под пятой мачты, закрепленной болтами.
• Удобство обслуживания и ремонта.

Достоинствами этой модели является наличие раскладной телескопической мачты и современного механизма для монтажа обсадных столов

Понравилась статья? Поделиться с друзьями:

Bauer BG 25 C Технические характеристики CraneMarket

Группа BAUER – ведущий поставщик услуг, оборудования и продуктов, связанных с грунтовыми и грунтовыми водами. Имея более 110 дочерних компаний, Bauer имеет всемирную сеть на всех континентах.

Операционная деятельность Группы разделена на три перспективных сегмента с высоким потенциалом синергии: строительство, оборудование и ресурсы. Строительный сегмент предлагает новые и инновационные специализированные услуги по проектированию фундаментов наряду с уже существующими, а также выполняет фундаментные и земляные работы, срезание стен и улучшение грунта по всему миру. Компания Bauer является лидером мирового рынка в сегменте оборудования и предоставляет полный спектр оборудования для специального строительства фундаментов, а также для разведки, добычи и добычи природных ресурсов. В сегменте Resources Bauer фокусируется на высокоинновационных продуктах и ​​услугах в области воды, окружающей среды и природных ресурсов.

Bauer получает большую прибыль от сотрудничества между тремя отдельными сегментами, что позволяет Группе позиционировать себя как инновационный, узкоспециализированный поставщик продуктов и услуг для требовательных проектов в области специализированного фундаментостроения и смежных рынках.Поэтому Bauer предлагает подходящие решения величайших мировых проблем, таких как урбанизация, растущие потребности инфраструктуры, окружающая среда и вода, нефть и газ.

Буровые установки и рабочие краны

Вместе с нашими дочерними предприятиями мы производим оборудование и инструменты для специального строительства фундаментов и горных работ. Чтобы подчеркнуть нашу ведущую роль в производстве экологически и экономически высококачественного оборудования, мы разработали «Энергоэффективную энергетику».Заказчики во всем мире доверяют непревзойденному качеству и эффективности Bauer как мирового лидера на рынке специализированного оборудования для строительства фундаментов. Чтобы подчеркнуть нашу ведущую роль в производстве экологически и экономически высококачественного оборудования, мы разработали «Энергоэффективную энергетику».

Список наших мощных продуктов см. Ниже:

Premium Line

ValueLine

Принадлежности

Режущие системы

Грейферные системы

Рабочие краны

Технология разделения

Смешивающая и перекачивающая техника

Другие направления продукции

Технические характеристики крана, диаграммы нагрузки и руководства по крану предназначены * только для справки * и не должны использоваться крановщиком для управления краном любого типа, телескопическим погрузчиком, автопогрузчиком или устройством доступа по воздуху. Чтобы получить OEM-сервисное обслуживание крана, детали крана или руководства по техническому обслуживанию крана, обратитесь непосредственно к производителю крана или подъемного механизма.

Буровые установки Bauer BG 25 C Технические характеристики Machine.Market

Группа BAUER – ведущий поставщик услуг, оборудования и продуктов, связанных с грунтовыми и грунтовыми водами. Имея более 110 дочерних компаний, Bauer имеет всемирную сеть на всех континентах.

Операционная деятельность Группы разделена на три перспективных сегмента с высоким потенциалом синергии: строительство, оборудование и ресурсы.Строительный сегмент предлагает новые и инновационные специализированные услуги по проектированию фундаментов наряду с уже существующими, а также выполняет фундаментные и земляные работы, срезание стен и улучшение грунта по всему миру. Компания Bauer является лидером мирового рынка в сегменте оборудования и предоставляет полный спектр оборудования для специального строительства фундаментов, а также для разведки, добычи и добычи природных ресурсов. В сегменте Resources Bauer фокусируется на высокоинновационных продуктах и ​​услугах в области воды, окружающей среды и природных ресурсов.

Bauer получает значительную прибыль от сотрудничества между тремя отдельными сегментами, что позволяет Группе позиционировать себя как инновационный, узкоспециализированный поставщик продуктов и услуг для требовательных проектов в области специализированного фундаментостроения и смежных рынках. Таким образом, компания предлагает подходящие решения для самых серьезных проблем. в мире, такие как урбанизация, растущие потребности инфраструктуры, окружающая среда и вода, нефть и газ.

Буровые установки и рабочие краны

Вместе с нашими дочерними предприятиями мы производим оборудование и инструменты для специального строительства фундаментов и горных работ.Чтобы подчеркнуть нашу ведущую роль в производстве экологически и экономически высококачественного оборудования, мы разработали «Энергоэффективную энергетику». Заказчики во всем мире доверяют непревзойденному качеству и эффективности Bauer как мирового лидера на рынке специализированного оборудования для строительства фундаментов. Чтобы подчеркнуть нашу ведущую роль в производстве экологически и экономически высококачественного оборудования, мы разработали «Энергоэффективную энергетику».

Список наших мощных продуктов см. Ниже:

Premium Line

ValueLine

Принадлежности

Режущие системы

Грейферные системы

Рабочие краны

Технология разделения

Смешивающая и перекачивающая техника

Другие направления продукции

Технические характеристики крана, диаграммы нагрузки и руководства по крану предназначены * только для справки * и не должны использоваться крановщиком для управления краном любого типа, телескопическим погрузчиком, автопогрузчиком или устройством доступа по воздуху. Чтобы получить OEM-сервисное обслуживание крана, детали крана или руководства по техническому обслуживанию крана, обратитесь непосредственно к производителю крана или подъемного механизма.

Буровая установка BAUER BG 25, продажа буровой установки BAUER BG 25 б / у

AL

Шнеки

ROC

ROC 830 ROC D7 ROC F7 ROC F9 ROC L6 ROC L8

700

Т41 Т43 Т46 Т59 Т159

B125 B175 B180 B250 B300

C 6 C 7 C 8 C 11 C 14 C 400 C 900 CFA

M6 M9

C-серия

MC 15 MC 600 MC 800 MC 1200

D25

Правая 0912 правая 1413

FS XL

HCR 900 HCR 1000 HCR 1200 HCR 1500

ПЦР 200

Джокер Маэстро Пронто Тигр

HBR 202 HBR 203 HBR 205 HBR 605

AF

ECM350 ECM660

Т4

VHP 750

КР802 КР805 КР806

MR701

LB 28-320

LRB 125 LRB 155 LRB 250 LRB 255

R900 R902

HR100 HR110 HR120 HR130 HR180

Атего Унимог

13

DI500 DI550

DX680 DX700 DX780 DX800

T685

СМ 48 СМ 50 СМ 70 СМ 120

ПСМ 8 ПСМ 20

SF 50 SF 70

СМ 14 СМ 400 СМ 401

SR 30 SR 40 SR 50 SR 60 SR 65 SR 70 SR 100

Пантера 1100

Рейнджер 500

Триммер 200

D20 D33 D36 D80 D220

WPS

Ecodrill 11 Ecodrill 18 Ecodrill 22

PBA 612 PBA 818

XZ

131

ZR

Показать все

Bauer Kelly Bar | Келли-штанга Bauer Interlocking & Friction

КИТАЙ ПРОФЕССИОНАЛЬНЫЙ ПРОИЗВОДИТЕЛЬ И ЭКСПОРТЕР БЛОКИРОВКИ и фрикционной штанги Келли ДЛЯ БУРОВЫХ БУРОВОК BAUER

Штанга Bauer Kelly является ключевым элементом при бурении скважин с помощью гидравлической буровой установки Bauer. Телескопическая штанга Bauer Kelly передает крутящий момент привода вращения и давление вытеснительной системы одновременно на буровой инструмент. Обычно штанга Келли состоит из 2–5 телескопических трубчатых секций с системой приводных ключей и выемок для замков, которые приварены к их внешним поверхностям. Стандартная штанга Келли изготавливается с 6 шпонками на каждой секции. Трубчатые секции Келли изготовлены из высокопрочной стали для обеспечения минимального веса при достаточной прочности.В Китае гидравлические роторные сваебойные машины, скажем, буровые установки, уже много лет широко используются для работ по глубокому бурению фундаментов. Китай может стать крупнейшим рынком роторных буровых установок в мире, и многие международные бренды, такие как Bauer, Soilmec, IMT, MAIT и известные китайские бренды SANY, Zoomlion, XCMG, борются за долю рынка.

Поскольку штанга Келли является важной запчастью буровой установки, и владельцам буровых установок Bauer необходимо менять блокирующую или фрикционную штангу келли, когда она не работает, но проблема в том, что им нужно покупать у оригинального производителя Bauer или другого производителя. поставщик в Европе, и они сталкиваются с проблемой долгих сроков доставки, действительно дорогой цены.Поэтому они ищут местную компанию по производству батончиков Bauer Kelly, которая может поставить батончиков Bauer Kelly хорошего качества, при этом цена будет лучше, а время доставки короче. Такая же ситуация может быть в Китае и других странах. Это означает, что во всем мире существует хороший рыночный спрос на стержень Bauer Kelly. На этом фоне наша компания была основана 10 лет назад, специализируясь на производстве и поставке буровых установок Bauer . Мы начали бизнес по производству и продаже стержней Bauer Kelly, потому что все основатели компании долгое время работали на дилеров Bauer в Китае.Они хорошо об этом знают. Компания Bauer является лидером отрасли и предлагает полный спектр буровых установок, перечисленных ниже: BG 11 H (BG11H), MBG12 ( MBG 12 ), BG12 ( BG 12 ), BG. 12 H (BG12H) / BT 35 (BT35), BG15 ( BG 15 ), BG 15 H (BG15H) / BT 40 (BT40), BG18 ( BG 18 ), BG 18 H (BG18H) / BT 50 (BT50), BG20 ( BG 20 ), BG 20 H (BG20H) / BT 60 (BT60), BG 22 (BG22), BG24 ( BG 24 ), BG 24 H (BG24H) / BT 75 (BT75), BG 25 H (BG25H), BG26 ( BG 26 ), BG28 ( BG 28 ) / BS 80 (BS80), BG30 ( BG 30 ), BG 30 H (BG30H) / BS 95 (BS95), BG36 ( BG 36 ), BG 36 H (BG36H), BG38 ( BG 38 ), BG39 ( BG 39 ), BG40 ( BG 40 ), BG42 ( BG 42 ) / BS 115 (BS115), BG4 6 ( BG 46 ), BG50 ( BG 50 ) / BT 180 (BT180), BG 30 V (BG30V), BG 40 V (BG40V), MDT TH 32 (MDTTh42) . Поскольку мы являемся очень опытным и квалифицированным заводским поставщиком штанги для штанги Bauer Kelly , поэтому независимо от модели вашей машины мы можем поставить штангу Bauer Kelly, изготовленную по индивидуальному заказу, которая идеально подходит для вашей буровой установки Bauer. Добро пожаловать, чтобы связаться с нами по вашему запросу. Мы изготовим келли-штанги гарантированного качества для ваших нужд.

BAUER-Pileco и ECA направляются на CONEXPO / CON-AGG

Мы находимся чуть более 2 недель от крупнейшей строительной выставки в Северной Америке CONEXPO / CON-AGG в Лас-Вегасе.У BAUER-Pileco и ECA уже есть грузовики, везущие их первоклассные буровые установки для фундаментных работ на выставку. Они также впервые продемонстрируют на этой выставке один из своих кранов с рабочим циклом. Вы можете нажать ЗДЕСЬ , чтобы перейти на их стенд. Ниже приведен список некоторого оборудования, которое у них будет на месте:

BAUER BG 11 H

Макс. Диаметр бурения: 1,650 мм / 5,4 фута
Макс. Глубина бурения: 40 м / 131,2 фута
Крутящий момент: 110 кНм / 81132 фунт-силы.ft
Мощность двигателя: 122 кВт / 164 л.с.
Макс. Высота: 16,5 м / 54,1 фута
Скачать брошюру ЗДЕСЬ

BAUER BG 24 H

Макс. Диаметр бурения: 1,700 мм / 5,6 футов
Макс. Глубина бурения: 58 м / 190,3 фута
Крутящий момент: 237 кНм / 174,802 фунт-силы
Мощность двигателя: 313 кВт / 420 л.с.
Макс. Высота: 21,9 м / 71,9 фута
Скачать брошюру ЗДЕСЬ

BAUER MC 96 (с Pileco D100-13)
Двигатель: CAT C18
Мощность двигателя: 570 кВт / 764 л.с.
Главные лебедки: 2 x 3
50 кН / 2 x 78 683 фунта
Длина стрелы: 45, 4 м / 149 футов
Макс.Грузоподъемность: 130 т / 286,601 фунт
Эксплуатационная масса: 120 т / 264,555 фунтов
Скачать брошюру ЗДЕСЬ
Скачать спецификацию молота ЗДЕСЬ

KLEMM 806-3G
Эксплуатационная масса: 19,6 т / 41 006 фунтов
Номинальная мощность: 160 кВт / 214 л. с.
Главные гидравлические контуры: 2 x 240 л / мин
(с измерением нагрузки) 2 x 63 галлона / мин

KLEMM 807-7F
Эксплуатационная масса: 26,0 т / 57320 фунтов
Номинальная мощность: 220 кВт / 295 л.с.
Основные гидравлические контуры: 2 x 270 л / мин
(с измерением нагрузки) 2 x 71 галлон / мин
1 x 120 л / мин
1 x 32 гал / мин

RTG RG 25 S
Макс.Высота мачты: 30,7 м / 100,7 футов
Макс. Длина свай: 25 м / 82 фута
(в зависимости от типа вибратора)
Наклон мачты: 4/15/4 °
(вперед / назад / вбок)
Угол поворота мачты: 90/90 °
(вправо / влево)
Сила толпы на салазках: 400 кН / 89924 фунта
(толкание / тяга)
Допустимый крутящий момент: 275 кНм / 202830 фунт-сила-фут
Вес: 74 т / 163 142 фунта
(без противовеса)
Скачать брошюру ЗДЕСЬ

Страница не найдена – Aarsleff
