Такелажная оснастка и грузоподъемные механизмы

Такелажная оснастка и грузоподъемные механизмы

Такелажной оснасткой, или такелажем, называются всевозможные приспособления, устройства, механизмы и материалы, которые служат для производства работ по подъему, опусканию, перемещению и переворачиванию грузов.

Такелажные работы при изготовлении и монтаже технологических трубопроводов являются весьма ответственными и включают в себя, главным образом, выполнение следующих операций: погрузку и разгрузку труб, деталей, элементов, узлов и секций трубопроводов, а также арматуры; их перемещение в пределах монтажной площадки, подъем и установку в проектное положение, их поддерживание при сборке.

Производство такелажных работ связано с применением пеньковых и стальных канатов.

Пеньковые канаты применяют для подъема небольших грузов, обычно до 200 кг и для оттяжек при их подъеме. Допускаемые для пеньковых канатов нагрузки определяются по справочникам в зависимости от диаметра каната и угла наклона к вертикали.

Для канатов, бывших в употреблении, допускаемую нагрузку уменьшают на 20—40%- Канаты с порванными прядями к работе не допускаются.

Стальные канаты (тросы) используют в качестве грузовых (чалочных) и оттяжных (расчалочных). Канат выбирают в зависимости от его назначения: для оттяжек, которые мало подвергаются изгибу, применяют жесткий канат по ГОСТ 2688—55; для грузовых, подвергаемых изгибу при огибании роликов блоков и барабанов лебедки, — мягкий канат по ГОСТ 3071—55; для грузовых, подвергаемых резким изгибам, например, при изготовлении петель, применяют особо мягкие канаты по ГОСТ 3072—55.

Канаты, концы которых свернуты в петли, называются стропами (рис. 121). У отдельных стропов в петли заделывают стальные желоба, называемые коушами. На трубопроводных работах целесообразно применять инвентарные универсальные стропы; предварительно они должны быть проверены на прочность и иметь соответствующий документ.

Для закрепления концов каната после завязки узла применяют сжимы. Сжимов должно быть не менее трех при тросе диаметром до 21,5 мм, не менее четырех — при тросе диаметром до 28 мм и пяти — при тросе диаметром более 28 мм. При установке сжимов между ними, а также от последнего сжима до короткого конца троса, следует выдерживать расстояние не менее семи диаметров троса. Сращивать два куска троса только сжимами запрещается.

Рис. 121. Типы стропов:

а — стропа с одной петлей, б — с двумя петлями, в — кольцевой строи,
г —
стропы специальные; 1—трос, 2 — коуш, 3 — крюк (гак)

Величину допускаемой нагрузки на трос определяют, исходя из условий работы и значений разрывных усилий на трос, указанных в соответствующих ГОСТ. Предельную нагрузку для троса данного диаметра определяют путем деления значения разрывного усилия на коэффициент запаса прочности. Коэффициент запаса прочности, установленный Госгортехнадзором, для разных условий работы каната следующий:

Грузовые и стреловые канаты при ручном при воде . ………………………………………………………….4,5

То же при механическом приводе с легким режи мом ……………………………………………………….5,0

То же при механическом приводе с тяжелым режи мом и непрерывном действии…………6,0

Канаты чалочные, работающие с обхватом и обвяз кой груза, и стропы…………………………….8,0

Канаты для расчалок (вант)……………………………………………………………………………………………………. 3,5

Износ канатов определяют по внешнему виду: наличию обрывов отдельных проволок, коррозии на поверхности проволок, наличию смятых или скрученных участков или участков со следами прожогов (пораженных электрическим током). В зависимости от величины того или иного дефекта, согласно нормам отбраковки, канаты бракуют полностью или снижают их грузоподъемность.

Рис. 122. Блоки и полиспасты для стальных канатов:

а — однорольный блок: 1 — крюк (гак), 2 — траверса, 3 — ролик, 4 — ось ролика, 5 — обойма,
6
— ось ушка, 7 — ушко, 8 — серьга, 9 — стяжные болты обоймы; б — двухрольный блок,
в
— трехрольный блок, г — полиспаст.

Хранить канаты следует, хорошо смазав их канатной мазью, в бухтах. Все чалочные канаты испытывают не реже одного раза в 6 месяцев.

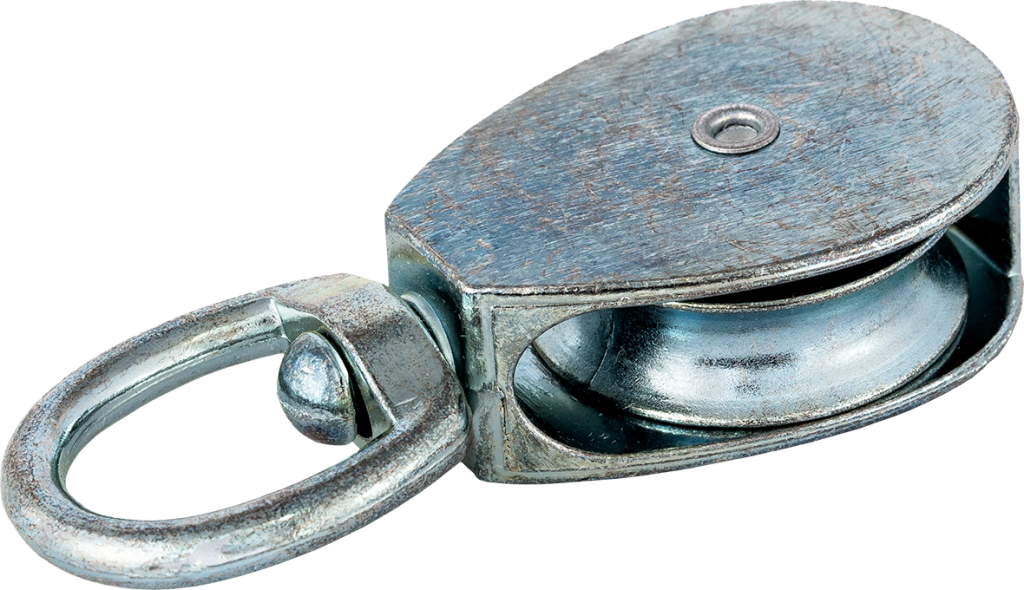

Блоки применяют для изменения направления троса (отводные блоки) и для изменения величины усилия при перемещениях груза (грузовые блоки). Блоки могут быть однорольные и многорольные (рис. 122,

а, б, в). Систему подвижных и неподвижных блоков, оснащенных одним непрерывным тросом, называют полиспастом. Полиспасты служат для того, чтобы уменьшить тяговое усилие на ходовом конце троса за счет увеличения числа рабочих ниток полиспаста. С увеличение!» числа рабочих ниток полиспаста уменьшается скорость подъема груза.

На рис. 122, г показана схема полиспаста, состоящего из двух блоков, вращающихся в обойме. В данном случае вес грузаР распределяется на четыре ветви каната и поэтому, теоретически на каждую ветвь приходится нагрузка в четыре раза меньшая. В действительности усилие на ходовом конце каната Q полиспаста выше теоретического вследствие потерь на трение.

Для монтажа трубопроводов на технологических установках применяют те же грузоподъемные механизмы, что и для выполнения других видов монтажных работ: автомобильные, гусеничные и специальные монтажные краны. Выбор и рациональное использование подъемных механизмов зависят в первую очередь от веса грузов, характеристики монтажной площадки, объема выполненных строительных работ к моменту начала монтажа и других условий.

Предельный вес поднимаемых грузов должен быть определен до начала такелажных работ. Максимальный вес грузов при монтаже трубопроводов не превышает 10 г (в редких случаях до 15 г),поэтому необходимые такелажные механизмы и приспособления применяют грузоподъемностью не выше 10 тс (при максимальном, вылете стрелы).

Автомобильные краны получили наиболее широкое применение вследствие хорошей маневренности и возможности быстрого перебазирования. Гусеничные краны используют главным образом при монтаже межцеховых трубопроводов на эстакадах, а трубоукладчики — в каналах, лотках и траншеях.

Во многих случаях помимо монтажных кранов применяют мостовые краны и кран-балки, устанавливаемые по проекту в монтируемых цехах.

Сборка монтажных стыков, установка арматуры при монтаже трубопроводов часто занимают значительное время и проводятся в стесненных и труднодоступных местах, поэтому применение для данных операций самоходных грузоподъемных механизмов не всегда возможно и экономически целесообразно. В этом случае рационально использование талей, лебедок, домкратов, портальных подъемников, треног.

Таль — грузоподъемный механизм, оснащенный цепным или тросовым полиспастом с ручным или электрическим приводом. Тали имеют различные передачи между приводом и блоком полиспаста: червячную, шестеренчатую и рычажную. При монтаже технологических трубопроводов для подъема грузов на небольшую высоту (до 3 м) наиболее часто применяют шестеренчатые тали грузоподъемностью до 2 тс, реже — червячные тали большей грузоподъемности.

Лебедки используют для подъема и перемещения деталей элементов и узлов трубопроводов.

Лебедка барабанная за счет снижения числа оборотов барабана по сравнению с числом оборотов приводного вала позволяет получить значительную величину тягового усилия на барабане.

Ручные барабанные лебедки используют с тяговым усилием 0,5—5 тс. При монтаже внутрицеховых и межцеховых трубопроводов широкое применение получили рычажные лебедки (рис. 123). Они имеют небольшой вес и габариты, поэтому их можно легко и быстро закреплять в вертикальном, горизонтальном или наклонном положении.

Рис. 123. Ручная рычажная лебедка с тяговым усилием 1,5 тс: 1 — корпус, 2 — рычаг, 3 — трос

Домкраты применяют для перемещения и подъема труб, элементов и узлов трубопроводов на небольшие расстояния.

Все механизмы, используемые при такелажных работах, должны быть испытаны и иметь табличку или бирку с указанием грузоподъемности и даты испытания. При отсутствии этих данных или просрочке даты очередного испытания такелажем пользоваться запрещается.

Перед началом работ- весь такелаж необходимо осмотреть и проверить, нет ли повреждений, механического износа и внешних дефектов. Нагрузка на такелаж выше указанной в таблице категорически запрещается.

1. Расскажите, как производится выбор типа и сечения канатов и стропов?

2. Как закрепляются концы каната?

3. Перечислите правила определения износа канатов.

4. Что такое полиспаст и для чего его применяют?

5. Какую такелажную оснаст ку используют при монтаже технологических трубопроводов?


Все материалы раздела «Монтаж трубопроводов» :

● Такелажная оснастка и грузоподъемные механизмы

● Производство такелажных работ

● Монтажный инструмент, применяемый при изготовлении и монтаже трубопроводов

● Технология монтажа стальных трубопроводов

● Разбивка трассы трубопровода

● Установка опор, подвесок и опорных конструкций

● Укрупнительная сборка узлов трубопроводов, монтаж компенсаторов

● Установка арматуры, дренажей, воздушников и приборов контроля

● Врезка трубопроводов в действующие трубопроводы, промывка и продувка трубопровода

● Гидравлическое испытание трубопровода

● Пневматическое испытание трубопровода

● Сдача и приемка трубопроводов в эксплуатацию, организация труда

● Правила техники безопасности при монтаже трубопроводов

● Монтаж внутрицеховых трубопроводов

● Монтаж межцеховых трубопроводов

● Монтаж трубопроводов высокого давления

● Монтаж трубопроводов из легированных сталей, а также с внутренним покрытием

● Монтаж трубопроводов из цветных металлов и чугуна

● Монтаж неметаллических трубопроводов


Основные такелажные механизмы и приспособления

    Основные такелажные механизмы и приспособления [c. 147]

    ГЛАВА VII. ТАКЕЛАЖНЫЕ РАБОТЫ 32. Основные такелажные механизмы и приспособления [c.131]

    В такелажных схемах определены основные грузоподъемные механизмы и грузозахватные приспособления, пути подачи оборудования, методы строповки и конструкции стропов, расположение на строительной площадке грузоподъемных механизмов и приспособлений, основные этапы подъема и установки аппаратов или конструкций в проектное положение, техника безопасности при производстве работ. [c.20]


    В такелажных схемах определяются основные грузоподъемные механизмы и грузозахватные приспособления, пути подачи оборудования, методы строповки и конструкции стропов, расположение на строительной площадке грузоподъемных механизмов и приспособлений (мачт, портальных подъемников, шевров, якорей, лебедок, кранов и т. д.), основные этапы подъема и установки аппаратов или конструкций в проектное положение, указания по технике безопасности при производстве работ.[c.8]

    Кроме того, в подготовительный период должен быть разработан ППР, который является составной и неотъемлемой частью проекта организации строительства (ПОС). ППР составляется монтажной или специализированной проектной организацией и включает технологию производства монтажных работ, методы и очередность их выполнения, организацию работ. При разработке ППР определяются объемы монтажных работ по их видам, потребность в монтажных механизмах, инструменте, приспособлениях основных и вспомогательных материалах, рабочей силе с учетом квалификации рабочих. Составной частью проекта производства работ являются схемы подъема тяжеловесного оборудования, технологические карты на выполнение отдельных видов монтажных работ, а также на сборку и испытание оборудования и монтажных блоков. Монтажный блок представляет собой часть или группу оборудования, подготовленного к подъему. В такелажных схемах указываются грузоподъемные механизмы и грузозахватные приспособления, их расположение на площадке, пути подачи оборудования, на объект, конструкция стропов, методы строповки, этапы подъема и установка в проектное положение оборудования или монтируемых блоков.[c.24]

    В технологических правилах приводятся данные об основных материалах, подлежащих применению при изготовлении трубопроводов, излагаются способы исполнения всех технологических операций по монтажу трубопроводов с учетом их максимальной механизации и индустриализации, приводятся установленные допуски на отклонения от номинальных размеров, указываются инструменты, механизмы и приспособления, применение которых целесообразно при производстве монтажа, разрабатываются схемы укрупнения деталей в узлы и блоки и типовые решения по осуществлению такелажных работ с разработкой схемы строповки сложных узлов. В тех- [c.232]

    В закрытых туннелях монтаж трубопроводов начинают после завершения основных строительных работ, уборки из туннеля подмостей, опалубки, строительного мусора. К этому времени подготовляют подъезды к монтажным проемам, через которые будут подавать трубы в туннель. Монтажные проемы устраивают через 150—200 м. Должны быть подготовлены необходимые механизмы и такелажные приспособления согласно проекту производства работ и обеспечено освещение в туннеле.[c.217]


    Технологический процесс изготовления тягового элемента с концевыми петлями, закрепленными обжимными гильзами из мягкой стали или алюминиевого сплава, включает следующие операции 1) отрезка каната 2) изготовление петли на коуше 3) оплетка наложенных внахлестку ветвей каната мягкой тонкой проволокой 4) надевание отрезка цилиндрической трубы (гильзы) на ветви каната 5) опрессовка гильзы в волоке 6) испытание тягового элемента с петлями. Для испытания канатов используются разнообразные приспособления, в которых нагрузка на канат создается пневмо- или гидроцилиндром. Схема простейшего приспособления представлена на рис. 8.18. Более сложную конструкцию имеет стенд для испытания всех такелажных механизмов и приспособлений (стропы, предохранительные пояса, тали, домкраты). Основными механизмами стенда являются лебедка, полиспаст, динамометр. [c.293]

    ППР выполняется в виде комплекта чертежей и расчетнопояснительной записки и должен содержать следующие данные перечень организационно-подготовительных мероприятий характеристику монтажной площадки перечень монтируемого или демонтируемого оборудования, отдельных узлов и других монтажных блоков (с указанием спецификации и характеристики) перечень основных работ с указанием порядка их выполнения, расстановки рабочих и норм трудозатрат схемы монтажа и демонтажа оборудования схемы страховок перечень используемых механизмов и приспособлений перечень и чертежи нестандартного оборудования, такелажной оснастки, приспособлений и деталей перечень материалов, необходимых для выполнения работ указания ио технике безопасности.[c.164]

    Работы по перемещению отдельных элементов и узлрэ трубопроводов и установке их в проектное положение при помощи грузоподъемных механизмов и приспособлений называются такелажными работами. Механизмы и приспособления, служащие для выполнения такелажных работ, объединяются общим названием — такелаж. Основными операциями такелажных работ при сооружении технологических трубопроводов являются разгрузка прибывающих узлов и элементов трубопроводов перемещение узлов и звеньев трубопроводов в пределах монтажной площадки подъем и установка элементов трубопроводов на место поддержание арматуры, трубных узлов и звеньев при их центровке и сборке. [c.215]

    Анализ производственного травматизма при выполнении внутренних санитарно-технических работ показывает, что основными причинами несчастных случаев является следующее неисправное состояние инструмента и цриспособлений или неумелое пользование ими, отсутствие ограждений у механизмов и на рабочих площадках, захламленность рабочего места различными остатками строительных материалов и мусором, а также стесненность проходов к рабочим местам и недостаточная их освещенность, плохое состояние и неприспособленность рабочей одежды и обуви, а также неправильное их использование, применение недоброкачественных я не соответствующих по сечению тросов, канатов, и неисправного такелажного оборудования, невнимательное и неумелое пользование электрифицированным ивструментом и приспособлениями, неправильное крепление траншей, скопление ядовитых и взрывоопасных газов в траншеях, каналах и колодцах, повреждения злектрокабеля, газопровода и других действующих подземных устройств, отсутствие или отказ от применения индивидуальных и коллективных средств защиты, невнимательность при производстве работ и прямое нарушение правил техники безопасности.[c.216]

    Канаты стальные проволочные являются наиболее надежными, они нашли самое широкое применение на такелажных работах в качестве одного из основных элементов оснастки грузоподъемных механизмов и приспособлений, а также для изготовления стропов, вапт, оття кек и т. я. Канаты выпускаются одинарной, двойной и тройной свивки. При одинарной свивке канат свивается из отдельных проволок, при двойной —отдельные проволоки свиваются в пряди, а пряди в канат. Такие канаты называются тросами. В середине троса помещен пеньковый или металлический сердечник, на который навиваются пряди. Пеньковый сердечник придает тросу гибкость и удерживает смазку. Гибкость троса зависит также от количества про волок в пряди и их диаметра чем больше проволок в пряди и меньше их диаметр, тем трос эластичней. Тросы, применяемые на такелажных работах, должны обладать большой гибкостью, малой чувствительностью к перегибам и устойчивостью против раскручивания. Этим требованиям больше всего отвечают тросы двойной крестовой свивки, состоящей из шести прядей и одного пенькового сердечника.[c.223]

    В плане организации работ отражаются график поставки оборудования, материалов и их монтажа, инструкции по выполнению основных монтажных операций рабочие схемы расстановки такелажных приспособлений и механизмов схемы подачи на монтажную площадку электроэнергии, воды, сжатого воздуха и порядок доставки кислорода, карбита кальция или ацетилена. [c.326]


Приспособления и механизмы для такелажных работ

    Работы, связанные с подъемом и перемещением оборудования, называют такелажными. При монтаже оборудования такелажные работы выполняют с помощью различных грузоподъемных устройств и механизмов, приспособлений и машин.у [c.30]

    Грузоподъемные механизмы. Они необходимы для механизации такелажных работ. К ним относятся тали, тельферы, лебедки, домкраты и монтажные приспособления. [c.24]


    Такелажной оснасткой, или такелажем, называются всевозможные приспособления, устройства, механизмы и материалы, служащие для производства такелажных работ  [c. 150]

    Наиболее продолжительной частью такелажных работ являются подготовительные работы, включающие выбор и доставку на монтажную площадку такелажной оснастки, приспособлений и инструментов, установку в рабочее положение подъемных мачт, механизмов, канатов, строповку и др. [c.131]

    Для механизации такелажных работ используют различные ручные механизмы и приспособления для подъема и перемещения грузов. Для захвата грузов необходимы специальные гибкие элементы — стропы. К грузоподъемным механизмам относятся лебедки, тали и домкраты. Подъем грузов и перемещение их по наклонной или горизонтальной плоскости производят с помощью лебедок. Лебедки бывают шестеренчатые и рычажные с ручным или электрическим приводом. Небольшие и легкие рычажные лебедки удобны в работе. У рычажных лебедок вместо барабана установлен тяговый механизм с рычагом телескопического типа. Тяговое усилие создается с помощью двух захватов с кулачками, зажимающими канат с силой, пропорциональной нагрузке. Подъем груз осуществляют путем качания большого рычага, а плавный спуск — путем качания малого. [c.13]

    Такелажные работы при монтаже — это комплекс мероприятий, связанных с перемещением большого количества оборудования на монтируемом объекте с помощью подъемно-транспортных технических средств. От организации такелажных работ зависит своевременность подачи оборудования на монтажную площадку. К началу монтажа должны быть подготовлены грузоподъемные механизмы и приспособления исходя из количества и массы монтируемого оборудования, а также сроков выполнения монтажных работ. [c.15]

    Такелажные операции при монтаже оборудования подробно описаны в литературе [6, 7], поэтому ниже будут рассмотрены лишь общие вопросы такелажных работ и применяемые для этой цели специальные механизмы и приспособления. [c.44]

    В случае, если темой дипломного проекта для учащихся является капитальный ремонт агрегата (аппарата, машины), содержание его должно быть следующим введение краткое описание технологической схемы агрегата (установки) назначение и описание конструкции оборудования агрегата поверочный расчет на прочность деталей, входящих в комплекс ремонтируемых узлов график ППР подготовка и разработка графика капитального ремонта описание технологии ремонта и приспособлений, применяемых при ремонтах организация такелажных работ испытание и сдача оборудования агрегата техника безопасности при проведении ремонта технико-экономическая часть. Графическая часть для данной темы должна содержать чертеж общего вида аппарата или машины чертежи деталей, подлежащих ремонту или замене в процессе капитального ремонта, и компоновку оборудования с установкой грузоподъемных механизмов, необходимых для демонтажа и монтажа машины (аппарата) после ремонта, а также график капитального ремонта. [c.11]


    Для такелажных работ широко применяют стальные канаты, И.ми пользуются для оснастки грузоподъемных механизмов и приспособлений, изготовления стропов, расчалок, оттяжек и т. д. Канаты выпускают самых различных типов, отличающихся один от другого числом проволок в пряди, числом самих прядей, направлением свивки прядей в канате и проволок в прядях, типом сердечника и др. [c.147]

    В технологических правилах приводятся данные об основных материалах, подлежащих применению при изготовлении трубопроводов, излагаются способы исполнения всех технологических операций по монтажу трубопроводов с учетом их максимальной механизации и индустриализации, приводятся установленные допуски на отклонения от номинальных размеров, указываются инструменты, механизмы и приспособления, применение которых целесообразно при производстве монтажа, разрабатываются схемы укрупнения деталей в узлы и блоки и типовые решения по осуществлению такелажных работ с разработкой схемы строповки сложных узлов. В тех- [c.232]

    Такелажные работы при монтаже трубопроводов выполняют с применением монтажного оборудования, механизмов и приспособлений, предусмотренных проектом производства работ. При монтаже пространственных узлов в блоков трубопроводов закрепляют каждое ответвление узла или блока. [c.441]

    ГЛАВА VII. ТАКЕЛАЖНЫЕ РАБОТЫ 32. Основные такелажные механизмы и приспособления [c.131]

    Такелажные работы — горизонтальное и вертикальное перемещение оборудования, осуществляемое с помощью специальных грузоподъемных механизмов и приспособлений. [c.13]

    Такелажные работы. Все грузоподъемные механизмы, приспособления, устройства, применяемые для перемещения и подъема грузов, называются такелажем, а соответствующие работы — такелажными. При такелажных работах отсутствует постоянное рабочее место монтажник в течение смены меняет его несколько раз. Частая перемена рабочего места усложняет тщательную его подготовку. Всеми такелажными работами на монтажном участке обычно руководит опытный мастер или бригадир такелажных работ. Важным условием успеха в работе при монтаже является высокая производственная дисциплина, обеспечивающая четкое выполнение каждым рабочим распоряжений бригадира или мастера. Это имеет особенно важное значение при подъеме тяжеловесного оборудования (например, [c.16]

    Остановка крупных предприятий на капитальный ремонт производится по согласованию с соответствующим управлением министерства, на основании которого руководитель предприятия за 30—45 суток издает приказ о подготовке предприятия к капитальному ремонту. Эти ремонты должны проводиться скоростными методами, что требует привлечения большого количества квалифицированной рабочей силы, наличия необходимого ассортимента запасных деталей, подъемных механизмов, такелажных приспособлении и всевозможной ремонтной оснастки и инструмента. Все руководители ремонтных служб на основании этого приказа должны составить дефектные ведомости на производство ремонта и дать соответствующие заказы в механические мастерские на изготовление необходимых деталей, заявки на материалы, запасные части и оборудование. Объемы ремонтных работ рассматриваются и утверждаются соответствующими службами главного механика и главного энергетика. [c.95]

    Глава 58. Приспособления и механизмы для такелажных работ [c.635]

    Описание механизмов и приспособлений для производства такелажных работ при монтаже санитарно-технических устройств приведено в главе 58. [c.734]

    В состав такелажных работ при ремонте и монтаже трубопроводов входят такие операции, как разгрузка поступающих узлов, деталей и арматуры и перемещение их в пределах площадки монтажа или ремонта, подъем и установка узлов, деталей и арматуры на место, а также поддерживание их при центровке и сборке. Для выполнения этих операций применяют различные грузоподъемные мащины и механизмы, а также такелажные приспособления. Так, например, при ремонте и монтаже межцеховых трубопроводов используют автомобильные и гусеничные краны, краны-трубоукладчики, треноги и тали. [c.222]

    Для оснастки грузоподъемных механизмов и приспособлений, используемых на такелажных работах, широко применяют стальные канаты.[c.222]

    Высокая напряженность магнитного поля в зале электролиза и других производственных помещениях способствует повышению вероятности производственного травматизма (ушибов, ранений и т. п.) при проведении ремонтных, монтажных и такелажных работ со стальными деталями, особенно при пользовании ручным инструментом и чалочными приспособлениями грузоподъемных механизмов из магнитных материалов. [c.37]

    Особое внимание при монтаже трубопроводов следует обращать на выполнение такелажных работ. К руководству такелажными работами, выполняемыми с помощью кранов, лебедок и других грузоподъемных механизмов, допускаются бригадиры и звеньевые, знающие производство работ и имеющие соответствующее удостоверение. Перед выполнением такелажных работ грузоподъемными механизмами, прежде всего необходимо подготовить рабочее место в соответствии с требованиями охраны труда и правил техники безопасности, проверить исправность и пригодность грузоподъемных средств и приспособлений и установить их. Надо также проверить состояние здоровья рабочих и их подготовку. Следует также провести дополнительный инструктаж по выполнению конкретных работ. [c.258]


    Грузоподъемность механизмов и приспособлений, применяемых при такелажных работах, должна соответствовать массе монтируемого оборудования узлов трубопроводов и арматуры. Перед началом работы все грузоподъемные средства прочно закрепляют в соответствии со схемой, которая должна быть выдана руководителем работ. [c.248]

    В такелажных схемах определены основные грузоподъемные механизмы и грузозахватные приспособления, пути подачи оборудования, методы строповки и конструкции стропов, расположение на строительной площадке грузоподъемных механизмов и приспособлений, основные этапы подъема и установки аппаратов или конструкций в проектное положение, техника безопасности при производстве работ. [c.20]

    В графике подготовительных работ указываются исполнители и сроки завершения разработки техдокументации на капитальный ремонт (реконструкцию или модернизацию) котла-утилизатора и вспомогательного оборудования, а также сроки проверки готовности подъемных и транспортных механизмов и такелажных приспособлений, проверки готовности станочного парка, имеющегося у заказчика и подрядчика, проверки готовности энергетических разводок, сборок, постов, проверки готовности средств механизации, инструмента и инвентаря, изготовления заменяемых элементов котла-утилизатора, подготовки запчастей и материалов, проверки их качества сроки размещения заказов на механическую обработку крупногабаритных деталей, необходимых при ремонте сроки проверки готовности производственных и бытовых помещений и площадок.[c.35]

    До начала монтажных работ должна быть проверена исправность подъемных механизмов, инструмента и приспособлений, должно быть обеспечено хорошее освещение монтажной площадки, рабочих мест и прочное ограждение люков, приямков и траншей. Рабочие должны быть обеспечены необходимой спецодеждой и исправными защитными приспособлениями (противогазами, рукавицами, резиновыми перчатками, очками и т. д.). Монтажники, выполняющие такелажные, слесарные, сварочные и другие работы, должны быть проинструктированы по технике безопасности. О проведенном инструктаже производится запись в особый журнал. [c.422]

    Выполнение монтажных работ связано с применением различной оснастки, такелажных приспособлений и грузоподъемных механизмов. [c.17]

    Все механизмы и машины, станки, такелажный инвентарь, приспособления и инструменты должны соответствовать характеру выполняемой работы и могут допускаться к работе лишь в исправном виде.[c.811]

    Работы по перемещению отдельных элементов и узлрэ трубопроводов и установке их в проектное положение при помощи грузоподъемных механизмов и приспособлений называются такелажными работами. Механизмы и приспособления, служащие для выполнения такелажных работ, объединяются общим названием — такелаж. Основными операциями такелажных работ при сооружении технологических трубопроводов являются разгрузка прибывающих узлов и элементов трубопроводов перемещение узлов и звеньев трубопроводов в пределах монтажной площадки подъем и установка элементов трубопроводов на место поддержание арматуры, трубных узлов и звеньев при их центровке и сборке. [c.215]

    При выполнении такелажных работ запрещается поднимать и перемещать грузы, масса которых не известна поднимать грузы, масса которых превышает грузоподъемность подъемных механизмов и такелажных приспособлений при строповке грузов делать узлы, петли и перекрутки стропов и канатов делать перерывы при подъеме груза, оставляя его на весу оставлять на другой день начатую работу по закреплению поднятых деталей оборудования или передавать ее другой смене производить косое натяжение краном или отрывать застрявшие детали находиться в зоне такелажных работ посторонним лицам.[c.83]

    Перед началом проведения такелажных работ грузоподъемные приспособления должны быть испытаны организацией, проводящей эти работы в соответствии с Правилами устройства и безопасной эксплуатации грузоподъехмных кранов, утвержденными Госгортехнадзором СССР. Оборудование, подвешиваемое к крюку подъемного механизма, должно быть прочно и надежно застропо-вано. Стропы должны быть наложены иа поднимаемый груз равномерно, без узлов или перекруток и обеспечивать устойчивость оборудования, отдельных узлов и деталей его во время подъема и перемещения. На острые ребра поднимаемого оборудования под стропы должны быть подложены подкладки для предохранения их от перегибов и перетирания. Расстроповку осуществляют после установки и надежного закрепления оборудования. Запрещается строповка оборудования за обработанные поверхности или рабо- [c.9]

    При выполнении такелажных работ необходимо следить за тем, чтобы стропы, тросы, канаты, болты, крюки и другие захватывающие приспособления, а также грузоподъемные устройства и механизмы были исправны и соответствовали по груз0П0дъег П10-сти весу поднимаемых деталей.[c.89]

    В целях оздоровления условий труда ремонтных рабочих необходимо осуществить широкую комплексную механизацию трудоемких работ вскрытие и закрытие аппаратуры, ее чистку, транспортно-такелажные работы. При проектировании установок обеспечить возможность применения механизмов, облегчающих трудоемкие транспортно-такелажные работы (кран-укссины, крап-балки). При конструировании аппаратов и оборудования предусматривать применение приспособлений, исключающих ручной труд. Необходима дальнейшая работа по разработке и внедрению в практику циркуляционных химических методов очистки аппаратуры. [c.36]

    Канаты стальные проволочные являются наиболее надежными, они нашли самое широкое применение на такелажных работах в качестве одного из основных элементов оснастки грузоподъемных механизмов и приспособлений, а также для изготовления стропов, вапт, оття кек и т. я. Канаты выпускаются одинарной, двойной и тройной свивки. При одинарной свивке канат свивается из отдельных проволок, при двойной —отдельные проволоки свиваются в пряди, а пряди в канат. Такие канаты называются тросами. В середине троса помещен пеньковый или металлический сердечник, на который навиваются пряди. Пеньковый сердечник придает тросу гибкость и удерживает смазку. Гибкость троса зависит также от количества про волок в пряди и их диаметра чем больше проволок в пряди и меньше их диаметр, тем трос эластичней. Тросы, применяемые на такелажных работах, должны обладать большой гибкостью, малой чувствительностью к перегибам и устойчивостью против раскручивания. Этим требованиям больше всего отвечают тросы двойной крестовой свивки, состоящей из шести прядей и одного пенькового сердечника. [c.223]

    Зона, где в процессе монтажа производятся такелажные работы, является опасной. Находиться под поднятым грузом, выполнять какие-либо работы в районе движения кр.ана с грузом, а также исправлять грузоподъемные механизмы и приспособления во время издъ-ема и опускания груза запрещается. Стропят грузы опытные М0нтаж ники. Пользоваться неисправными или случайными стропами неизвестной грузоподъемности нельзя — это може привести к аварии.[c.126]

    ППР выполняется в виде комплекта чертежей и расчетнопояснительной записки и должен содержать следующие данные перечень организационно-подготовительных мероприятий характеристику монтажной площадки перечень монтируемого или демонтируемого оборудования, отдельных узлов и других монтажных блоков (с указанием спецификации и характеристики) перечень основных работ с указанием порядка их выполнения, расстановки рабочих и норм трудозатрат схемы монтажа и демонтажа оборудования схемы страховок перечень используемых механизмов и приспособлений перечень и чертежи нестандартного оборудования, такелажной оснастки, приспособлений и деталей перечень материалов, необходимых для выполнения работ указания ио технике безопасности. [c.164]


Такелажные работы |

Такелаж – это набор средств, механизмов и приспособлений для крепления и перемещения грузов. Профессиональный такелаж включает такую оснастку, как – тросы, канаты, стропы, цепи, крюки, веревки, карабины и др. Слово «такелаж» иногда используют синонимом для словосочетаний «такелажные услуги» или «такелажные работы», подразумевая обозначение действия, направленного на погрузку или выгрузку грузов. При этом «такелажные работы» и «такелажные услуги» – не совсем одно и то же. «Такелажные услуги» включают вспомогательные функции – к примеру: предварительная упаковка груза перед перемещением, изготовление поддонов для перевозки оборудования.

Такелажные работы — это комплекс мер, направленных на поднятие разнообразных грузов с целью их погрузки или выгрузки. При такелажных работах используются специальные такелажные инструменты, механизмы и приспособления.

Далеко не каждая компания возьмёт на себя ответственность за качественное выполнение такелажных работ. Если Вам нужен надёжный и проверенный временем партнёр – обращайтесь к нам.

Такелажные работы используются в различных областях. С помощью такелажников может производиться перевозка сейфов, банкоматов, крупногабаритных музыкальных инструментов, хрупких грузов, промышленного и торгового оборудования и т. д.

Такелаж оборудования включает не только основу облегчения задачи грузчикам. Погрузка оборудования происходит с применением такелажной оснастки, что способствует четкости организационного процесса, обеспечивает сохранность оборудования, и позитивно отражается на сроках выполнения задач.

Такелажные работы достаточно непростые процессы. Стоит отдать предпочтение компании, которая работает на рынке стабильно и имеет хорошие отзывы среди клиентов. Заказав такелажные работы в ООО «Альбион клининг», Вы получите в свое распоряжение первоклассных специалистов с большим опытом работы.

Такелажное оборудование Москва | Компания КАНПРО

Такелажные системы применяются в различных областях человеческой деятельности. Как правило, все такелажные работы сводятся к обработке массивных грузов. К таким услугам относятся подготовка крупногабаритных предметов к погрузке, их подъем, перемещение, закрепление на устойчивой платформе. Таким образом, такелажное оборудование может быть востребовано не только в промышленности и на производстве, в складском или сельском хозяйстве. В ряде случаев заказчиками такелажных приспособлений выступают частные покупатели, которым необходимо поднять и переместить крупногабаритные грузы: сейфы, бытовую технику, строительные материалы и т.п.

Компания «КАНПРО» предлагает в Москве такелажное оборудование различных видов, реализуя продукцию как собственного производства, так и ведущих европейских марок. У нас в ассортименте такелажных систем представлены:

  • Такелажная стропа всех видов. Большинство погрузочно-разгрузочных работ осуществляется с применением грузоподъемных систем. Чтобы закрепить груз на них, используется такелажная стропа. Она может быть цепной, канатной, ленточной. Такелажная стропа широко применяются в лесной промышленности, строительстве, грузоперевозках, нефтегазовой промышленности и т.д.
  • Такелажный трос или канат. Отличаются материалом, покрытием, массой, диаметром каната и показателем разрывного усилия. Имеют разную степень эластичности и гибкости. Такелажные стальные тросы применяются для подвесов, растяжек и ограждений.
  • Такелажное оборудование для грузоподъемных механизмов. К ним относятся тали, лебедки, домкраты. Сфера использования максимально широка.
  • Такелажные комплектующие. В эту категорию входят такелажные скобы, талрепы, захваты, такелажные точки, коуши, такелажная канатная муфта, грузовые блоки и прочее.
  • Такелажные системы крепления. К ним относятся стяжные ремни и такелажная цепная стяжка.

Весь вышеперечисленный такелажный ассортимент представлен в нашем каталоге. Компания ООО «ПО КАНПРО» предлагает купить такелажное оборудование по умеренным ценам. Специалисты помогут выбрать такелажные приспособления среди широкого и разнообразного перечня оборудования. Среди наших преимуществ стоит выделить наличие собственного производства, благодаря этому такелажная оснастка может быть изготовлена согласно индивидуальным требованиям покупателя.

Все представленные грузоподъемные механизмы и такелажные системы можно заказать оптом и в розницу. Условия доставки в различные регионы страны следует уточнять у менеджеров дополнительно.

Инструменты для такелажных работ | ВолгоМетиз

Смысл словосочетания «такелажные работы» можно объяснить по разному. Чаще всего этим термином называют обобщенные этапы процесса, которые подразумевают загрузку или выгрузку тяжеловесных грузов.

Отличие такелажных работ от простой погрузки (выгрузки) в том, что для этого применяются специально сделанные инструменты, приспособления. Также существует уникальные механизмы.

Что использует сотрудник, выполняющий такелажные действия

Сотрудник, который выполняет такелажные работы благодаря специальным навыкам и опыту закрепляет массивные предметы с помощью такелажных средств.

Каждое из средств предназначено для определенного действия.

Весь пакет инструментов, которые использует в своей деятельности инженеры подъемного оборудования состоит из следующих приспособлений:

  • марочницы;
  • кусачки;
  • киянки;
  • лопатки для такелажа;
  • ручника;
  • мушкеля, полумушкеля;
  • драйка;
  • деревянных и стальных свай;
  • зубила.

Дополнительно техник применяет топор, стропила, нож, зажимы, кувалду.

Разделение инструментов в зависимости от типа работ

  1. Свайки называют главным приспособлением такелажника. Инструмент представляет из себя стержень с заостренным краем, и напоминает иглу для швейной машины. Свайки из стали применяют для действий с металлическими тросами. Деревянными аналогами, которые изготавливают из бука или ясеня разделяют канаты-веревки растительного происхождения.
  2. При производстве драйков применяется древесина. Этот элемент выглядит как веретено. Драек применяют для наращивания клетневки и бензелей.
  3. Мушкель задействуют в работе когда необходимо сколотить связанный трос, выровнять канат из растительных волокон. Мушкель имеет вид молотка в форме цилиндра, который присоединен к удлиненной ручке. Материал инструмента — древесина. Кроме мушкеля может применяться полумушкель, который отличается длиной ручки и продольной выемкой — кипом. Для действий с металлическими стропами применяют кувалды или киянки — молотки из древесины с наконечником в форме куба.
  4. С помощью марочниц и лопаток производят наложение бензелей и марок.
  5. Тиски задействуют при остропке блока, сплеснивании каната.

Такелаж от Волгометиз

Интернет магазин Волгометиз предлагает широкий выбор различных видов приспособлений для всех этапов такелажных работ. Если вам сложно определиться с подбором нужного такелажа звоните и наши сотрудники подберут все необходимое.

Доставку осуществляем в любой регион России.

Приспособления для такелажных работ, механизмы

Переезд – это не только коробки с вещами и разборная мебель. Иногда требуется транспортировка тяжелых предметов, к примеру, перевозка сейфов в Москве, или других крупногабаритных грузов. В таком случае нужно оборудование и средства для выполнения такелажных работ, которые выбирают в зависимости от массы и характера перемещаемых предметов.

Приспособления для подъема и перемещения грузов

Понятие такелажных работ включает в себя погрузку, выгрузку, перемещение предметов в горизонтальной и вертикальной плоскости. Самыми простыми такелажными приспособлениями являются стропы, пеньковые канаты, стальные тросы и другие виды приспособлений.

Толстые веревки из натуральной пеньки применяют для подъема грузов, вес которых не превышает 200 кг, для более тяжелых предметов нужны канаты из стали.

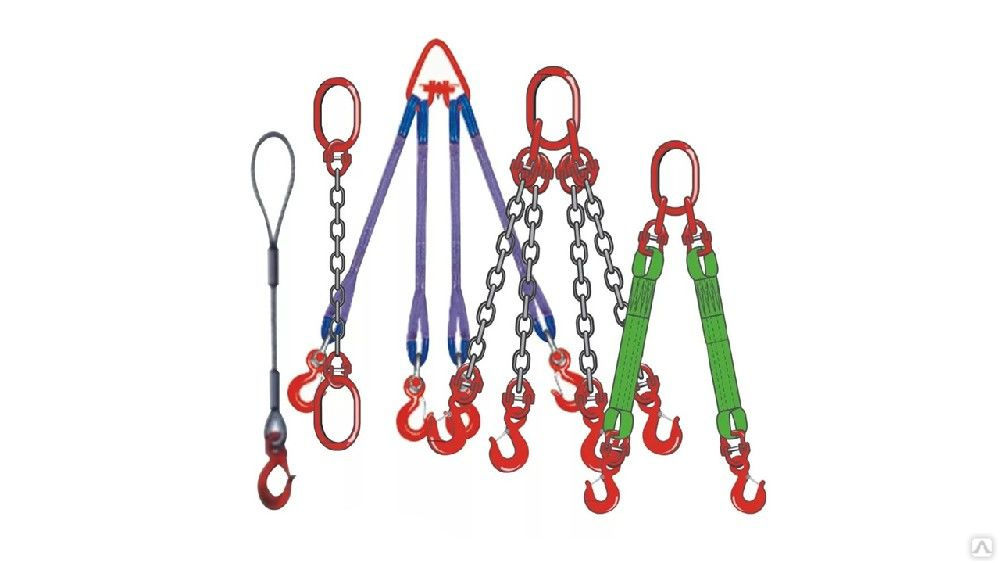

Стропы представляют собой высокопрочные петли на окончании каната, при помощи которых грузы крепят к крюкам подъемного оборудования.

Стропы делятся в соответствии с материалом изготовления:

  1. Из текстиля, пригодные для фиксации предметов массой до 100 тонн.
  2. Чалки из стальных волокон, грузоподъемность которых определяется толщиной канатов.
  3. Цепные, способные поднять самые тяжеловесные грузы.

Канатные зажимы — изделия, выполненные из стали, которые служат для стыковки концов тросов, если невозможно соединить их посредством муфты.

Для связки канатов и фиксации их на стене или полу применяют скобы, которые крепятся винтами или болтами.

Чтобы закрепить предметы на грузовой платформе или натянуть канаты всех видов используют такелажные стяжки. Также для транспортировки груза так, чтобы он не перемещался по кузову авто, служат стяжные ремни, сделанные из текстильного материала.

Оборудование для такелажа

В качестве устройств, предназначенных для такелажных работ, используют следующее оборудование:

  1. Домкраты.
  2. Лебедки.
  3. Тали.
  4. Блоки.
  5. Полиспасты.

Назначение блоков — задать направление движения троса и облегчить тяговое усилие, которое прикладывается при перемещении груза. Устройства различаются по количеству роликов, установленных в конструкции, месту установки и степени фиксации (подвижные и неподвижные).

Полиспасты служат для объединения верхних (неподвижных) и нижних (подвижных) блоков, обустраивая таким образом системы такелажные системы из нескольких канатов.

Лебедки — подъемные механизмы, в которых используется канат и натяжное устройство, обеспечивающее мощное тяговое усилие. Лебедки бывают ручными и с электрическим приводом. При помощи первых грузы перемещают горизонтально, рычажные устройства отличаются небольшими габаритами, что делает их мобильными. Полиспасты позволяют многократно увеличить грузоподъемность техники по сравнению с однороликовыми блоками при равном усилии. Механизмы обычно применяют в связке с лебедками.

Конструкция, которая состоит из полиспаста и привода с тормозным механизмом носит название тали. Различают устройства ручного и электрического типа.

Домкраты —. грузоподъемное оборудование, служащее для работы с грузами, которые нужно поднять или переместить горизонтально. Отличаются высокой грузоподъемностью и удобством эксплуатации. Конструктивно агрегаты делятся на:

  1. Реечные.
  2. Бутылочные.
  3. Гидравлические.

Основа реечного устройства — корпус из стали со стальной движущейся зубчатой рейкой внутри. Для подъема груза предназначена поворотная головка, фиксация оборудования выполняется посредством лапы для подхвата.

Бутылочные модели состоят из металлического корпуса, в верхней части которого устроено отверстие с резьбой, в котором поворачивается подъемная головка, управляемая винтом.

Работа домкратов с гидравликой обеспечивается вытеснением поршня из цилиндра под давлением жидкости (чаще всего масла). Благодаря гидравлической системе устройства можно использовать для подъема очень тяжелых предметов на небольшую высоту.

Помимо надежного оборудования, успех выполнения такелажных работ зависит от квалификации работников, которые их выполняют. К управлению механизмами допускаются только специалисты соответствующей квалификации.

Глава: Устройства под крюком и стропы/такелажное оборудование

1. ГЛАВА

Подземный исследовательский центр Сэнфорда (SURF) управляет использованием оборудования под крюком (BTH) для обеспечения безопасности персонала и предотвращения материального ущерба.

В этой главе изложены требования к проектированию, изготовлению, эксплуатации, испытаниям, осмотру и документированию подъемных устройств под крюком, изготовленных собственными силами или приобретенных для специального использования.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ

Эта глава относится ко всему персоналу и деятельности, использующей устройства BTH и такелажное оборудование в SURF.

Примеры такелажного оборудования:

  • Стропы
  • Скобы / скобы

Примеры устройств BTH:

  • Распорки
  • Индивидуальные подъемные устройства (специализированные для конкретного оборудования)

3. ОПРЕДЕЛЕНИЯ

Дополнительные определения и терминология содержатся в стандартах и/или руководствах, перечисленных ниже:

Подъемные устройства под крюком (BTH) : оборудование (кроме строп или такелажного оборудования), используемое между крюком и грузом.Может использоваться для поддержки, позиционирования и выдерживания веса определенного груза.

Сертифицированный инспектор:    Лицо, успешно прошедшее коммерчески признанный учебный курс, обеспечивающий сертификацию, например. Курс KoneCrane 819-820.

Вилка : U-образный или раздвоенный металлический соединитель, внутри которого может крепиться другая часть с помощью болта или штифта, проходящего через концы соединителей. Вилка представляет собой соединительное устройство, состоящее из трех частей.

Компетентное лицо: Лицо, , способное выявлять существующие и предсказуемые опасности в окружающей среде или условиях труда, которые являются антисанитарными, опасными или опасными для работников, и уполномоченное принимать незамедлительные корректирующие меры для их устранения.Способность продемонстрировать компетентность в выполнении поставленных задач.

Критический подъем – Любой груз, требующий исключительной осторожности при обращении. Например:

  • Соображения безопасности
  • Размер или форма
  • Вес, превышающий 75% номинальной нагрузки
  • Установка с жесткими допусками
  • Высокая чувствительность к повреждениям
  • Высокая стоимость или потенциальное влияние объекта высокой стоимости
  • Влияние на операции (бюджет, график)
  • Груз вне поля зрения крановщика
  • Возможный выброс опасного материала в окружающую среду
  • Один подъем с участием нескольких кранов или другие необычные факторы.

Подъемные устройства, изготовленные по индивидуальному заказу : Подъемные устройства, изготовленные по индивидуальному заказу, используемые между крюком и грузом для выполнения уникальных или сложных операций подъема и такелажа. Может быть изготовлено на коммерческой основе, спроектировано и изготовлено на стороне или внутри компании. Проектирование, испытания, сертификация и номинальная мощность/нагрузка должны соответствовать требованиям настоящего документа.

Технические примечания : Документация о профессиональной оценке, выполненной по спецификациям проектирования конструкций.

Квалифицированное лицо – лицо, которое, обладая признанной степенью или свидетельством о профессиональном статусе, или которое, благодаря обширным знаниям, обучению и опыту, успешно продемонстрировало способность решать или разрешать проблемы, относящиеся к предмету и работе .

Номинальная вместимость: Максимальная рабочая нагрузка (100%), разрешенная производителем при определенных условиях работы. Это указано на бирке или на грузоподъемном оборудовании.

Номинальная нагрузка / Маркировка.  Маркировка номинальной нагрузки устройства BTH должна быть четко обозначена на подъемном устройстве и не должна превышать 80 % испытательной номинальной нагрузки или спецификации, в зависимости от того, что меньше.

Испытание на номинальную нагрузку – формальный процесс с использованием известного веса для оценки способности подъемного устройства и несущей конструкции безопасно установить номинальную нагрузку .

Квалифицированное лицо по такелажным работам – Лицо, которое, обладая признанной степенью или сертификатом о профессиональном статусе в соответствующей области, или которое благодаря обширным знаниям, обучению и опыту в области такелажных работ успешно продемонстрировало способность решать или разрешать проблемы, связанные с такелажными работами и сопутствующие такелажные работы.

Скоба : Металлический соединитель U-образной или раздвоенной формы, внутри которого может крепиться другая часть с помощью болта или штифта, проходящего через концы соединителей. Скоба представляет собой двухкомпонентное соединительное устройство.

Стропы : Узел, используемый для подъема при соединении с подъемным механизмом. Верхняя часть стропа соединена с подъемным механизмом, а нижняя часть поддерживает груз. Типы стропов:

  • Синтетика
  • Сталь / Трос
  • Цепь

Распорки : Тип устройства, используемого для распределения веса груза более чем в одной точке.Обеспечивает повышенную стабильность и контроль позиционирования.

4. ОБЯЗАННОСТИ

Директор по инфраструктуре объекта отвечает за:

  • Ведение программы инвентаризации и проверки строп, такелажного оборудования и такелажного устройства BTH, включая документацию. Назначает и использует супервайзеров и бригадиров для управления этой программой.
  • Назначение квалифицированного лица (лиц), квалифицированного лица (лиц) по такелажным работам и «эксперта в предметной области» в отношении подъема и такелажа.
  • Поддержание программы обучения подъему и такелажу и установление требований к обучению персонала SURF, задействованного в использовании BTH. Эта учебная программа будет включать в себя уроки, извлеченные из инцидентов.
  • Проведение ежегодной проверки записей стропов, такелажа и такелажных устройств BTH.
  • Совместно с отделом ESH проводить двухгодичный обзор программы подъема и такелажа, включая обзор этой главы, чтобы убедиться, что она по-прежнему соответствует потребностям SURF.
  • Ведение руководств и информации производителя и записей, связанных с испытаниями, грузоподъемностью, осмотром и ремонтом всех устройств BTH.
  • Выбор квалифицированного подрядчика для проведения ежегодной проверки, испытаний, технического обслуживания и ремонта ВТН по мере необходимости.
  • Проводить ежегодный обзор этой главы. (Документ-73406).
  • Для обеспечения того, чтобы все оборудование BTH было проверено квалифицированным лицом перед критическим подъемом.

Директор ESH отвечает за:

  • Ежегодная проверка соблюдения требований настоящей главы.
  • Отклонения от требований этой главы требуют одобрения директора ESH.
  • Помощь отделу инфраструктуры объектов в разработке и реализации потребностей в обучении.
  • Ведение записей о тренировках
  • Координация и планирование обучения
  • Оказание консультационных услуг по безопасности работ.
  • Совместно с Департаментом инфраструктуры объектов проведение раз в два года обзора программы подъема и такелажа, включая обзор этой главы, чтобы убедиться, что она по-прежнему соответствует потребностям SURF.

Технический директор отвечает за:

  • Назначение квалифицированного(ых) инженера(ов) для помощи в инфраструктуре объекта, который обеспечивает инженерную поддержку в отношении сертификации и грузоподъемности всех индивидуальных подъемных устройств BTH.
  • Создание и учет всех технических заметок. (см. раздел 5.1)

Руководители проектов отвечают за:

  • Информирование Подрядчиков/Пользователей, находящихся под их контролем, о требованиях настоящей главы.
  • Обеспечение надлежащей подготовки подрядчиков/пользователей, находящихся под их контролем и занимающихся подъемными и такелажными работами.

Начальник/Мастер Ответственный за:

  • Помощь директору по инфраструктуре объекта в проведении инспекций и документации по стропам, такелажному оборудованию и подъемным устройствам BTH, расположенным на территории, находящейся под их наблюдением.
  • Обеспечение того, чтобы только должным образом обученные лица допускались к активному участию в рабочих задачах, связанных с подъемными и такелажными работами.

ПОДЪЕМНЫЕ УСТРОЙСТВА ЭЛЕМЕНТЫ ПРОГРАММЫ

Техническая записка Процедура для заказных устройств BTH

Подъемные устройства BTH, изготовленные по индивидуальному заказу, должны использоваться только после проведения инженерного анализа модифицированной BTH, и этот анализ задокументирован в виде технического примечания.

A. Технические примечания : Должен быть подготовлен квалифицированным инженером для;

  • Все индивидуальные подъемные устройства BTH, принадлежащие SURF или;
  • Оборудование научных сотрудников, используемое в SURF, приобретенное или изготовленное в SURF или сотрудничающем учреждении.
    • Все последующие изменения в использовании BTH, которые могут повлиять на безопасность персонала или производительность, требуют внесения поправок в исходное техническое примечание.
  • Модификации подъемных устройств BTH или нестандартных устройств должны быть задокументированы до их использования.
  • Аналогичные подъемные устройства: Подъемные устройства, которые производятся или изготавливаются в соответствии с ранее спроектированными, изготовленными и проверенными подъемными устройствами, не требуют повторного полного инженерного анализа.Документация должна быть предоставлена ​​со ссылкой на существующую утвержденную техническую записку и подробным описанием всех различий.

B. Подрядчики могут использовать эквивалентный задокументированный процесс, например, коммерческий источник, занимающийся производством подъемных устройств.

 Эквивалент технической заметки может включать:

  • Коммерческие устройства BTH
    • Сертификат испытаний производителя
    • Копии руководства по эксплуатации и осмотров (если применимо)
  • Некоммерческие устройства BTH:
    • Устройство, разработанное профессиональным инженером

С.Содержание

Все технические примечания должны включать все меры предосторожности, процедуры эксплуатации и технического обслуживания, рейтинг обслуживания или рабочего цикла (если применимо), рекомендации по частоте проверок и полные данные паспортной таблички, необходимые для подъемного устройства.

  • Если какое-либо приспособление поднимает груз в точке ниже центра тяжести, в технических примечаниях должен быть четко указан вопрос устойчивости комбинации груза и приспособления.
  • Результаты нагрузочных испытаний (см. ниже Требования к нагрузочным испытаниям).
  • Первоначальные результаты проверки (см. ниже требования к проверке).

D. Проверка технических примечаний: Все технические примечания по подъемным устройствам должны быть рассмотрены квалифицированным лицом на предмет их соответствия требованиям настоящей главы и одобрены техническим директором.

Производитель

Некоммерческий

  • Подъемные устройства BTH должны изготавливаться в соответствии с этой главой и ASME B30.20.
  • Идентификация должна быть частью производственного процесса.Каждое устройство, используемое в SURF, должно иметь постоянную маркировку с номером подъемного устройства SURF и другими данными паспортной таблички.

Коммерческий

  • Изготовитель приобретаемых устройств должен наносить свои паспортные данные и маркировать устройство. Персонал SURF проставляет специальный номер устройства SURF. (Во всей документации должен быть указан номер устройства SURF.)


Процесс ввода в эксплуатацию

A. Первоначальный осмотр. Для ввода в эксплуатацию требуется первоначальный осмотр сертифицированным инспектором всех новых, модифицированных или отремонтированных устройств, чтобы убедиться, что:

  • Устройству присвоен идентификационный номер SURF и он прикреплен к устройству
  • Установка изготовлена ​​и работает в соответствии со спецификациями
  • .
  • Идентификационный номер SURF, задокументированный в ManagerPlusTM
  • Номинальная нагрузка / Маркировка должна быть нанесена на устройство
  • Информация, задокументированная в технических примечаниях для настраиваемых устройств.

Нагрузочные испытания

  1. Испытание необходимо проводить при новой установке, модификации или ремонте подъемного устройства BTH.
  2. Испытание под нагрузкой не должно превышать спецификации устройства.
  3. Результаты нагрузочного теста должны быть задокументированы и поддерживаться в системе рабочих заданий/активов ManagerPlusTM.
  4. Сертификат испытаний производителя может быть эквивалентным, если таковой имеется.

Номинальная нагрузка/маркировка

Коммерческие устройства BTH

: номинальная мощность равна номинальной нагрузке.

Подъемные устройства, изготовленные по индивидуальному заказу, требуют испытания под нагрузкой, используемого для определения номинальной нагрузки.

  1. Номинальная нагрузка не должна превышать 75 % подтвержденной испытательной нагрузки или спецификаций, в зависимости от того, что меньше.
  2. Пример: Спецификация устройства BTH составляет 2 тонны. Нагрузочный тест был выполнен на 90% от спецификации. (3600 фунтов) Номинальная нагрузка составит 75% X 3600 фунтов = 2700 фунтов. 2700 фунтов будет значением на маркировке. Номинальная нагрузка должна быть четко указана на устройстве BTH
  3. .
  4. Номинальная нагрузка должна документироваться и поддерживаться в системе рабочих заданий/активов ManagerPlusTM.

Проверка перед использованием

 Все устройства перед каждым использованием должны подвергаться визуальному осмотру компетентным лицом. Это не документированная проверка, но она охватывает следующее:

  1. Проверка паспортной таблички, грузоподъемности и даты подтверждения предыдущего ежегодного осмотра. Устройство нельзя использовать, если отсутствует паспортная табличка, номинальная нагрузка недостаточна для подъемника или ежегодный осмотр старше одного года.
  2. Элементы конструкции на предмет деформации, трещин или чрезмерного износа любой части подъемника
  3. Ослабленные или отсутствующие ограждения, застежки, крышки или упоры
  4. Все функциональные приводные механизмы и автоматические фиксаторы для неправильных регулировок, мешающих работе.
  5.  Все подъемные устройства, требующие ремонта, должны быть:
    • помечен как нерабочий
    • сообщил супервайзеру
    • задокументировано в соответствии с идентификационным номером SURF
    • действий по ремонту введены в ManagerPlus™

Ежегодный осмотр

Ежегодная проверка, проводимая сертифицированным инспектором, должна проводиться для всех устройств BTH. Проверка должна быть задокументирована, а записи введены в ManagerPlus™ и доступны для просмотра операторами и другими лицами, которым требуется доступ к данным и информации проверки.Дата ежегодного осмотра должна быть указана на грузоподъемных устройствах. Как минимум, следует учитывать следующее:

  1. Проверка паспортной таблички и грузоподъемности
  2. Элементы конструкции на предмет деформации, трещин или чрезмерного износа любой части подъемника
  3. Ослабленные или отсутствующие ограждения, застежки, крышки или упоры
  4. Все функциональные рабочие механизмы и автоматические фиксаторы для неправильных регулировок, мешающих работе
  5. Отсутствует оборудование
  6. Чрезмерное истирание, зазубрины или обесцвечивание
  7. Несанкционированные модификации
  8. Все подъемные устройства, требующие ремонта, должны быть:
    • помечен как нерабочий
    • сообщил супервайзеру
    • задокументировано в соответствии с идентификационным номером SURF
    • действий по ремонту введены в ManagerPlus™

СТРОПЫ И ТАКЕЛЕСНОЕ ОБОРУДОВАНИЕ ЭЛЕМЕНТЫ ПРОГРАММЫ

Стропы/оборудование должны быть маркированы таким образом, чтобы предоставить информацию для проверки перед использованием, чтобы определить, может ли оборудование выдержать ожидаемую нагрузку.

Подробнее см. в таблице ниже.

Информация

Стропы



Такелажное оборудование

(устройства без BTH)

Цепи



Провод

Синтетика





Номинальная емкость

х

х

х

х

Тип сцепки

х

х





Производитель

х

х

х

х

Диаметр (размер)

х

х



х

Угол

х

х





Ноги (если их больше 1)

х

х





Тип материала



х





Класс







х

Использование

  1. Все стропы и такелажное оборудование должны использоваться в соответствии с рекомендациями производителя, требованиями OSHA и SURF.
  2. Поврежденные стропы и такелажное оборудование подлежат уничтожению и утилизации.
  3. Условия окружающей среды должны учитываться при использовании, т.е. УФ-повреждение на синтетических материалах, пары, кислоты, коррозионные вещества на стали.

Хранение

Специальные помещения должны использоваться для организации и хранения оборудования, когда оно не используется. Помещения для хранения должны учитывать следующее:

  • Чистый, сухой и не содержащий химикатов
  • Достаточно места для развешивания и организации
  • Хорошее освещение для осмотра
  • Контролируемый доступ
  • Стратегическое расположение для поддержки работы

СПРАВОЧНЫЕ И СООТВЕТСТВУЮЩИЕ ДОКУМЕНТЫ

Связанные документы

  • Краны и подъемники
  • Инженерная записка
  • Форма проверки строп, такелажного оборудования и устройств под крюком

Ссылки

  • OSHA 1910
  • OSHA 1926
  • АСМЭ Б30. 20

Что такое испытание грузоподъемного оборудования пробной нагрузкой?

Оборудование, используемое для подъема или поддержки материалов, включая краны и несущие конструкции, использует такелаж из цепей, синтетических или стальных канатов. Испытание пробной нагрузкой — это процесс, требующий подъема определенного типа материала (веревки или цепи) с использованием специально разработанных машин для испытания пробной нагрузкой.

С помощью подъемника система может измерять предел прочности при растяжении и грузоподъемность материала на основе удлинения под действием силы.Гидравлические цилиндры с высокоточными дисплеями используются для надежного измерения приложенной силы.

1. Что такое испытание пробной нагрузкой?

Испытание пробной нагрузкой представляет собой контролируемое, измеряемое приложение силы в течение определенного периода времени к данной части такелажного оборудования. Механизм с использованием гидравлических цилиндров специальной конструкции с независимыми тензодатчиками обеспечивает точное считывание силы, действующей на материал (оснастку, проволоку или синтетический канат, цепь и т. д.).). Испытание гарантирует, что материал превысит максимально допустимую рабочую нагрузку (MAWL) по рейтингу материала.

2. Что такое предельная рабочая нагрузка?

Предельная рабочая нагрузка — это максимальная нагрузка, которую можно приложить к грузоподъемному оборудованию, не опасаясь отказа оборудования. Это называется по-разному, например, максимально допустимая рабочая нагрузка (MAWL), безопасная рабочая нагрузка (SWL), нормальная рабочая нагрузка (NWL) и, конечно же, предельная рабочая нагрузка (WLL).

Предельная рабочая нагрузка не рассчитывается просто путем нахождения минимальной прочности на разрыв (MBS) единицы оборудования.WLL является коэффициентом деления минимальной прочности на разрыв и коэффициента безопасности продукта (SF). Коэффициент безопасности определяется инженерами на основе собранных данных испытаний на отказ и надежности определенных конструкций. Коэффициент безопасности предназначен для оценки того, насколько далеко за пределами нормальных условий использования оборудование может безопасно работать.

Чтобы гарантировать, что любой тип материала (проволочный канат, синтетический канат, цепь или такелаж) может не только соответствовать, но и превышать MAWL (максимально допустимую рабочую нагрузку), проводится контролируемое испытание.

В этом испытании используются гидравлические цилиндры для создания определенной силы в течение заданного периода времени при испытании материала, используемого для подъема, на удлинение и способность сохранять форму под действием силовых и временных параметров.

Курсы обучения навыкам и оборудованию обходчика

Такелаж: подъемное оборудование и применение, часть 2

Курс №: 286021
Продолжительность: 10 часов
Что изучают учащиеся: В этом учебном блоке продолжается обзор подъемного оборудования.В части 1 мы сосредоточились на малом грузоподъемном оборудовании (подъемниках, подъемных платформах и автопогрузчиках) и на различных типах мобильных кранов (гусеничных, автомобильных, плавучих кранах).

В Части 2 мы описываем остальные типы оборудования, сгруппированные просто как краны с ограниченным ходом, деррик-краны и специальные краны. Затем мы представляем серию тематических исследований, которые показывают, как некоторые из изученных нами грузоподъемных устройств фактически используются на рабочем месте. Акцент делается на особо сложных или заслуживающих внимания упражнениях.Когда это возможно, мы также включили информацию о методах такелажа, используемых для этих подъемников.

Изучив части 1 и 2 «Подъемное оборудование и его применение», вы должны иметь хорошее общее представление об ассортименте подъемного оборудования, с которым вы, как такелажник, столкнетесь на промышленных и строительных площадках, о том, как это оборудование работает, и преимущества и ограничения этих подъемных устройств.

Когда вы закончите этот учебный блок, вы сможете:

  • Описать различные типы кранов с ограниченным ходом.
  • Различать функции буровых вышек общего пользования.
  • Определите важность двух типов специальных кранов.
  • Понять, почему определенные краны использовались в различных подъемных ситуациях.

    Краны с ограниченным ходом; Вышки; краны специального назначения; Применение подъемного оборудования; Приложение: Ресурсы по монтажу и подъему.

    Специальные примечания:

  • Этот обновленный курс заменяет курс 5030F.
  • Весь курс состоит из учебных блоков 286016, 286017, 286018, 286019,
    286020 и 286021.

    Такелажные устройства, инструменты и механизмы

    Любое промышленное производство в той или иной степени связано с установкой габаритных и сложных грузов. Во многих случаях человек не может выполнять такую ​​работу самостоятельно. Для этого используются такелажные средства, механизмы и приспособления. С их помощью становится доступным перемещение, разгрузка, погрузка объектов любой конфигурации и веса.

    Такелажные работы

    Это операции, связанные с подъемом, удержанием и перемещением различных предметов – деталей, узлов, оборудования. Ключевое отличие этих работ от обычных погрузочно-разгрузочных работ заключается в использовании специальных приспособлений. Часто такелажные инструменты имеют определенную конфигурацию.Их применение вызвано невозможностью осуществления перемещения предметов в силу их габаритов и массы другими способами. Сроки выполнения работ, а также их стоимость определяются сложностью операций, спецификой груза, наличием в регионе специализированных организаций.

    Назначение

    Такелажные механизмы – устройства, используемые для перевозки крупногабаритного оборудования. Основная задача работ с применением специальных приемов состоит не в том, чтобы исключить в них участие человека, а в том, чтобы повысить эффективность операций. Промышленные буровые установки используются такелажниками. Такелажные приспособления позволяют в кратчайшие сроки перемещать ленточные конвейеры, станки, верстаки и другое крупногабаритное оборудование. Кроме того, специальное оборудование позволяет повысить безопасность операций и обеспечить сохранность груза. Такелажные приспособления используются не только в промышленности, где транспортировка оборудования является одним из важнейших звеньев рабочего процесса. Часто в бытовой сфере используется спецтехника. Например, к услугам специализированных организаций прибегают, когда необходимо перевезти сейфы, музыкальные инструменты, мебель и т. д.

    Такелажные приспособления

    Предприятия, предлагающие услуги по перевозке крупногабаритных грузов, используют в своей работе различные приспособления. Все они объединены термином «оснастка». На практике используется следующая оснастка:

    1. Стропы.
    2. Блоки.
    3. Крючки.
    4. Канаты.
    5. Люверсы.
    6. Блоки шкивов.
    7. Цепи.
    8. Зажимы.

    Канаты

    Как правило, стальные, нейлоновые и пеньковые канаты. Последний может быть смолистым или белым.Они отличаются технологией производства. Пеньковые нити, пропитанные смолой, считаются более практичными. Кроме того, они обладают высокой прочностью. Белые веревки более гибкие. Они имеют меньший запас прочности и не применяются для машин, оснащенных машинным приводом. Для монтажных работ такие веревки используются редко. Стальные тросы различаются по форме поперечного сечения и классифицируются по конструктивному признаку. Обычно используют круглые и плоские канаты с одинарной, двойной, тройной проволокой.

    Стропы

    Эта оснастка представлена ​​отрезками канатов различной конфигурации. Стропы используются для надежного и быстрого крепления перевозимых грузов. Они могут быть электронными и ручными. Стропы используются для непосредственной погрузки/разгрузки. Максимальная высота, на которую можно поднять груз, составляет 3 м. Максимальный вес объектов для использования стропов до 10 тонн. Для подъема на небольшую высоту используются домкраты. Они могут быть винтовыми, реечными, клиновыми, гидравлическими.

    Тали и блоки

    Эти механизмы, как правило, входят в состав различного грузоподъемного оборудования.Полиспаст — простейшее грузоподъемное устройство, состоящее из блоков. Последние соединены веревкой. Блоки различаются по количеству роликов (одно- и многороликовые).

    Лебедка

    В ее конструкцию входят блоки или полиспасты. С помощью этих элементов осуществляется непосредственно подъем груза. Лебедки различают по типу привода. Он может быть электрическим или ручным.

    Опорные конструкции

    Часто предполагалось подвешивание и удержание груза на конструкции, способной выдержать его вес.В этом случае используются подъемники. Если работы производятся в помещении, их закрепляют на перекрытиях и других элементах здания. Если их нет, то устанавливается специальное оборудование – несущая конструкция. Как правило, это металлическая вертикальная стойка, которую держат специальные ребята. В качестве опоры в конструкции предусмотрена тяжелая плита.

    Охрана

    При производстве такелажа перемещаются достаточно тяжелые предметы. Их вес может достигать нескольких тонн. Специалисты разработали правила безопасности при использовании такелажных устройств.Требования учитывают все опасности при выполнении операций. Работники организации, оказывающей такелажные услуги, проходят обязательные инструктажи и курсы повышения квалификации. Для выполнения работы необходимо получить специальный допуск, пройти медицинский осмотр.

    Требования к оборудованию

    Для поддержания работоспособности регулярно проводится осмотр такелажных инструментов, механизмов, приспособлений. Проверка проводится вовремя. Траверсы осматривают не реже одного раза в полгода, тарные, клещи и другие захваты – 1 р/мес, стропы – 1р/10 дней (кроме редко используемых).

    Внеочередной полный медицинский осмотр оборудования должен проводиться в обязательном порядке после ремонта металлических элементов с заменой конструктивных деталей и узлов, реконструкции, капитального ремонта, замены крюка и других подобных операций. Результаты процедуры фиксируются в журнале такелажных инструментов и приспособлений.

    После замены изношенных канатов при их переукладке проверяют надежность крепления и правильность запаса, канаты натягивают с рабочей нагрузкой.

    Осмотр и учет такелажа, механизмов и устройств осуществляет инженерно-технический работник, выполняющий контролирующие функции на предприятии, с участием работника, ответственного за рабочее состояние оборудования. Последний может самостоятельно проверить надежность канатов и правильность запаса, затяжку груза после перетасовки или замены тросов. Форма журнала учета такелажных инструментов и приспособлений согласно приложению 9 к Положению о проведении ТО при работе в условиях высокогорья (утв.от 28.03.2014 N 155н).

    Техника безопасности

    Производство такелажных работ с использованием тросов, с помощью которых груз крепится к грузоподъемному механизму. Перед строповкой специалист должен знать весь объект. Как правило, вес груза указывается на табличке, закрепленной на раме. Если предмет упакован, вес указан на коробке или коже. Подъем и перемещение объектов осуществляются при строгом соблюдении следующих правил:

    1. Строповка груза, к которому прилагается паспорт и инструкция, производится по указанной технологии.Стропы фиксируются в предусмотренных для них проушинах с помощью специальных крючков на снаряжении.
    2. Стропировку следует проводить с учетом факторов равновесия и устойчивости груза при его подъеме и последующем перемещении. Механизмы и оборудование, смонтированные на одной раме, поднимаются после крепления строп на общей платформе. Листовой пакетированный материал перемещается с помощью специальных подборщиков, подвешенных на траверсе.
    3. Строеповку швеллеров, уголков и других профильных металлоизделий производят с помощью универсальных приспособлений.В острых углах под стропы есть накладки.

    Классификация объектов

    Все грузы, которые перевозятся, делятся на определенные группы в зависимости от массы:

    1. Легковесные – до 250 кг.
    2. Тяжелый – 250-50000 кг.
    3. Очень тяжелый – более 50 тонн.

    Есть еще одна категория – стационарные грузы. Называют предметы, примерзшие к земле, врытые в нее, закрепленные на фундаменте, прижатые к другим предметам.Масса таких товаров, как правило, неизвестна. Категорически запрещается использовать краны для их подъема. Предметы также классифицируются по размеру и бывают габаритными и негабаритными. В первом параметры не превышают норм, определенных в ПДД (автомобильный транспорт), либо соответствуют размерам подвижного состава (для железнодорожного транспорта). У негабаритных грузов эти показатели превышают установленные нормы.

    Заключение

    Одним из ключевых факторов обеспечения безопасности является высокий профессионализм персонала предприятия, занимающегося такелажными работами.Работник должен хорошо знать оборудование, которым он пользуется, особенности его эксплуатации. Работу контролирует бригадир. Он отвечает за выполнение установленных правил и норм. Для персонала разрабатываются специальные инструкции, отклонение от которых чревато серьезными последствиями.

    р>

    Защита для подъемных устройств 211

    легированная сталь Сталь, содержащая другой материал, специально добавленный для улучшения определенных свойств металла.Легированная сталь используется для изготовления цепей из-за ее прочности и долговечности.
    цепные стропы из легированной стали Металлические стропы, состоящие из основного крюка, цепных звеньев и строповых крюков. Цепные стропы из легированной стали долговечны и используются для подъема тяжелых грузов.
    Американский национальный институт стандартов АНСИ.Частная некоммерческая членская организация, которая управляет и координирует добровольные стандарты и системы в частном секторе США. ANSI дает коды безопасности для мостовых и козловых кранов.
    Американское общество испытаний и материалов ASTM. Организация, которая разрабатывает стандарты для промышленности, правительства и окружающей среды, чтобы сделать продукты более безопасными и экономичными.ASTM требует, чтобы стропы проходили контрольные испытания в соответствии со своими стандартами для обеспечения безопасности.
    корзины Подъемные устройства, используемые для подъема грузов без рым-болтов, крюков или застежек. Корзины используются с многоярусными цепями, которые соединяются по бокам корзины.
    корзины Подъемные устройства, используемые для подъема грузов без рым-болтов, крюков или застежек. Корзины используются с многоярусными цепями, которые соединяются по бокам корзины.
    болты Устройства цилиндрической формы с резьбой, используемые для крепления деталей. Болты обычно имеют тупые концы и соединяются с гайками.
    стрела Конструкция на кране или вышке, которая может поворачиваться вокруг фиксированного положения.Стрела необходима для подъема с помощью талей и канатов.
    стрела Подъемный рычаг крана или деррик-крана, нижний конец которого шарнирно или шарнирно закреплен на мачте. Стрелы необходимы для подъема с помощью талей и канатов.
    скобы Устройство, которое стабилизирует или поддерживает другие компоненты. Распорки обычно изготавливаются из прочного тяжелого металла и могут использоваться вместо растяжек для крепления деррик-крана.
    мост Часть крана, несущая тележку. Мосты представляют собой балочные конструкции, способные выдерживать вес.
    мосты Детали кранов, несущих тележку.Мосты состоят из балок, тележек, концевых связей, пешеходных дорожек и приводного механизма, несущего тележку.
    кабели Веревка из проволоки или других материалов, используемая для тяжелой работы, например подъема. Кабели в сочетании с двигателями иногда используются для питания и поддержки подъемных механизмов.
    консольные козловые краны Грузоподъемный кран с длинной балкой, закрепленной только с одного конца, по которой движется подъемная тележка. Консольные краны могут выдвигаться с одной или обеих сторон.
    зажимные приспособления Подъемные устройства, используемые для подъема грузов без рым-болтов, крюков или застежек. Зажимные устройства крепятся непосредственно к грузам.
    зажимы Подъемные устройства с зубьями, использующие давление для закрепления предметов.Зажимы используются для подъема грузов, не имеющих рым-болтов.
    зазор Заданное пространство или расстояние между двумя объектами или областями. Над кранами и вокруг них необходимо сохранять свободное пространство.
    стоимость за тонну Цена товара за тонну веса. Низкая стоимость за тонну канатных стропов делает их одним из наиболее часто используемых грузоподъемных устройств.
    краны Подъемные устройства для вертикального и горизонтального перемещения грузов. Краны могут быть стационарными или мобильными, с ручным или механическим приводом.
    краны Подъемные устройства, используемые для подъема, опускания и горизонтального перемещения груза с помощью грузоподъемного механизма.Краны могут быть стационарными или мобильными, с ручным или механическим приводом.
    вышка Подъемное устройство с мачтой, удерживаемой в оголовке оттяжками или раскосами. Вышки поставляются со стрелой или без нее для использования с подъемным механизмом и рабочими канатами.
    вышки Подъемные устройства, закрепленные на своем месте и имеющие подвижную мачту.Вышки поставляются со стрелой или без нее для использования с подъемным механизмом и рабочими канатами.
    диаметр Расстояние от одного края круга до противоположного края, проходящего через центр. Размер диаметра стропа определяется величиной нагрузки, которая будет воздействовать на строп.
    бочки Цилиндрические объекты с плоскими концами, выходящими за диаметр центра.Барабаны служат для хранения и намотки каната.
    электромагнитное устройство Предмет, который становится магнитным благодаря электрическому току. Электромагнитные устройства, используемые для подъема, требуют заряженной батареи.
    рым-болты Резьбовые болты с кованым отверстием или петлей на одном конце.Существует два типа рым-болтов: стандартные и с буртиком.
    вилочные погрузчики Небольшой промышленный грузовик, используемый для перевозки, подъема и штабелирования материалов. Вилочные погрузчики содержат пару вил, используемых для подъема и транспортировки тяжелых грузов.
    частые проверки Проверка, проводимая ежедневно или ежемесячно.Частые проверки не так тщательны, как периодические проверки.
    частые проверки Проверки, которые проводятся ежедневно или ежемесячно. Частота частых проверок зависит от степени износа, износа и неисправности критических компонентов.
    топливопроводы Бензиновые или дизельные механизмы, обеспечивающие питание грузоподъемного устройства.Топливопровод часто имеет форму нагнетательного шланга.
    козловые краны Краны с мостами на двух или более опорах, передвигающиеся по фиксированным параллельным рельсам. Козловые краны аналогичны мостовым кранам.
    козловые краны Краны с мостами на двух и более опорах.У козлового крана ноги проходят параллельно друг другу по неподвижным рельсам.
    захваты Подъемные устройства, в которых для подъема груза используются зубья или зубья. Грейферы бывают механическими, гидравлическими или моторизованными.
    захваты Подъемные устройства с зубцами или зубьями, используемые для подъема грузов.Грейферы бывают механические, гидравлические или моторизованные.
    класс Категория, ранг или уровень качества. Класс стропа указан на его идентификационной бирке.
    захваты Крюки или когти, используемые для подъема груза. Грейферы могут перемещать широкий спектр тяжелых грузов.
    охраняемый Состояние чего-либо, что недоступно из-за установленных фиксированных, заблокированных, регулируемых или саморегулирующихся ограждений. Движущиеся части лебедок и других подъемных устройств должны быть ограждены.
    ребята Веревки или тросы, используемые для закрепления чего-либо.Оттяжку можно использовать для закрепления мачты или другого компонента на месте.
    подъемник Устройство для подъема и опускания грузов с помощью барабана или подъемного колеса, вокруг которого наматывается веревка или цепь. Подъемник может быть частью крана.
    запасовка подъемника Система, в которой подъемник перемещается вокруг барабанов и шкивов.Система запасовки проволочным тросом позволяет эффективно поднимать тяжелые грузы.
    подъемники Устройство для подъема и опускания грузов с помощью барабана или подъемного колеса, вокруг которого наматывается веревка или цепь. Подъемник может быть частью крана.
    подъемники Устройства, которые поднимают и опускают грузы с помощью барабана или подъемного колеса, вокруг которого наматывается веревка или цепь.Подъемники прилагают вертикальные силы для работы.
    трапы Отверстие или проход, через который или вдоль которого будет перемещаться подъемник. Шахта должна быть окрашена так, чтобы ее хорошо видели работники.
    крюк Подъемные устройства, изогнутые и сконструированные таким образом, чтобы они проходили сквозь компоненты, используемые для подъема груза.Крюки обычно используются с цепями, талями и стропами.
    крючки Подъемные устройства, изогнутые и сконструированные таким образом, чтобы они проходили сквозь компоненты, используемые для подъема груза. Крюки обычно используются с цепями, талями и стропами.
    гидравлический Мощность, создаваемая движением и давлением жидкостей.Гидравлические системы работают, когда сила прикладывается в одной точке, а затем передается в другую посредством жидкости.
    стрела с гидравлическим приводом Подъемный рычаг, приводимый в движение движением и давлением жидкостей. Стрела с гидравлическим приводом подходит для различных высот подъема и грузоподъемности.
    первоначальный осмотр Первый осмотр нового или модифицированного грузоподъемного устройства.Все критические компоненты проверяются при первоначальном осмотре.
    J-образный крюк Крючок в форме буквы “J”. J-образные крюки предназначены для использования с цепями, талями и стропами.
    стреловые подъемники Тали с подъемными рычагами для увеличения длины при подъеме определенных грузов.Стрела может быть на одной линии с подъемным рычагом или смещена под разными углами.
    подъемные устройства Устройства, которые переносят предметы из одного места в другое. К грузоподъемным устройствам относятся краны, подъемники и вилочные погрузчики.
    подъемное средство Подъемник, обеспечивающий вертикальный подъем и опускание груза.Проволочный трос и цепь обычно используются для подъема грузов.
    грузоподъемность Максимальная нагрузка, на которую рассчитан кран или подъемник. Номинальная нагрузка определяется производителем и отображается на устройстве.
    переключение нагрузки Изменение распределения веса груза или предметов, составляющих груз.Смещение нагрузки приводит к тому, что нагрузка становится неуравновешенной, что может привести к повреждению объектов или персонала.
    несущая поверхность Поверхность, поддерживающая вес. Чем шире несущая поверхность, тем больший вес она может выдержать.
    нагрузки Общие силы, действующие на материалы или конструкции.Грузы в отношении подъемных устройств обычно представляют собой поднимаемые материалы или предметы.
    проушина Большая гайка, соединяющаяся с тяжелым болтом. Для крепления подъемника можно использовать проушину.
    магнитное поле Обнаруженная сила, существующая вокруг магнита или электрического поля.Магнитные силы действуют в магнитном поле.
    магниты Электромагнитные устройства, обладающие свойством притягивать железо. Магниты создают внешнее по отношению к себе магнитное поле.
    маркировка Наклеенная на стропу бирка с указанием размера, класса, номинальной грузоподъемности и досягаемости стропы.Маркировку также называют идентификационной биркой стропа.
    мачта Вертикальная конструкция вышки. Мачта отвечает за подъем и удержание веса груза.
    мачты Вертикальная конструкция вышки. Мачта отвечает за подъем и удержание веса груза.
    стропы из металлической сетки Стропы с полотном из цепи и поперечных стержней, которые соединяют металлические спирали в цельное полотно. Металлические сетчатые стропы рекомендуются для подъема горячих и острых предметов.
    двигатели Машина, преобразующая одну форму энергии, например электричество, в механическую энергию или движение.Двигатели в сочетании с тросами иногда используются для питания и поддержки подъемных механизмов.
    канатные стропы из натурального волокна Канатные стропы, состоящие из волокон, встречающихся в природе. Канатные стропы из натуральных волокон используются для работы с хрупкими грузами.
    нейлон Термопластичный полимер, используемый в качестве смолы для традиционных композитов.Существует много типов нейлона, и все нейлоны прочные и гибкие.
    Управление по безопасности и гигиене труда OSHA. Государственное агентство, занимающееся снижением травм, болезней и смертей на рабочем месте. OSHA устанавливает стандарты для обеспечения безаварийных рабочих мест.
    тип операции Тип мощности, подаваемой на подъемное устройство.Подъемные устройства приводятся в действие электрически, вручную или с помощью давления воздуха.
    эксплуатационные испытания Тест, требуемый OSHA и выполняемый перед первым использованием подъемного устройства. Эксплуатационные испытания гарантируют, что основные компоненты и функции безопасны и соответствуют стандартам OSHA.
    мостовые краны Краны с подъемниками, которые перемещаются по фиксированным подвесным путям.Мостовые краны имеют мост и колесную тележку, которая перемещается по мосту горизонтально.
    мостовые краны Краны с подъемниками, которые перемещаются по фиксированным подвесным путям. Мостовые краны имеют мост и колесную тележку, которая перемещается по мосту горизонтально.
    подвесные подъемники Подъемные механизмы, используемые с подвесными подъемными устройствами, такими как краны.Подъемные подъемники поднимают и перемещают детали на большие расстояния.
    периодический осмотр Проверка, проводимая с интервалом в месяц. Частота периодических осмотров зависит от степени подверженности износу и износу и неисправности ответственных компонентов.
    периодические проверки Проверки, которые проводятся с интервалом в месяц в зависимости от степени подверженности износу, ухудшению состояния и неисправности критических компонентов.Периодические проверки более тщательны, чем частые проверки.
    периодические проверки Проверки, которые проводятся с интервалом в месяц. Периодические проверки зависят от износа, ухудшения состояния и неисправности критических компонентов.
    пневматический Энергия, создаваемая движением и контролем газа, часто воздуха, под давлением. Пневматические двигатели могут приводить в действие подъемники.
    полиэстер Тип термореактивного материала, который обычно комбинируют с другими полимерами для многочисленных коммерческих целей. Полиэстер легкий, прочный, устойчивый к атмосферным воздействиям и коррозии.
    полипропилен Термопластичный полимер, используемый в качестве смолы для традиционных композитов.Полипропилен экономичен, универсален и очень легок.
    переносные консольные подъемники Подъемное устройство с подъемным механизмом и балкой, выступающей за пределы конструкции взлетно-посадочной полосы. Переносной консольный подъемник можно вручную перемещать к грузу для подъема.
    переносные подъемные краны Мобильные и малогабаритные грузоподъемные устройства с грузоподъемными механизмами.Переносные крановые подъемники подходят для нескольких подъемных операций в ограниченном пространстве или с препятствиями.
    переносные подъемники Также называются переносными подъемными стойками. Мобильное подъемное устройство, используемое для подъема грузов в ограниченном пространстве. Переносные подъемные стойки обычно оснащены стрелой для использования на разных высотах подъема.
    переносные подъемные стойки Компактная мобильная конструкция, использующая стропы для подъема грузов.Переносные подъемные стойки используются, когда препятствия не позволяют использовать другие подвесные устройства.
    переносные подъемные стойки Также называются переносными подъемниками. Мобильное подъемное устройство, используемое для подъема грузов в ограниченном пространстве. Переносные подъемные стойки обычно оснащены стрелой для использования на разных высотах подъема.
    профилактическое обслуживание Программа, требуемая OSHA и основанная на рекомендациях производителя по регулировке и ремонту подъемного устройства и компонентов.Работодатель несет ответственность за разработку и соблюдение программы профилактического обслуживания.
    контрольный тест Неразрушающее испытание на растяжение, проводимое производителем строп или аналогичной организацией. Проверочное испытание проверяет конструкцию и качество изготовления стропы.
    номинальная мощность Рекомендации производителя относительно того, какой вес может безопасно выдерживать строп.Номинальная грузоподъемность стропа указана на его идентификационной бирке.
    номинальная мощность Рекомендации производителя по допустимому весу. На нем указана номинальная грузоподъемность подъемника.
    Испытание на номинальную нагрузку Тест, требуемый OSHA и выполняемый перед первым использованием подъемного устройства, который оценивает способность устройства перемещать определенное количество веса.Испытание на номинальную нагрузку оценивает номинальную нагрузку устройства, установленную производителем.
    Испытание на номинальную нагрузку Испытание, требуемое OSHA и выполняемое перед первым использованием подъемного устройства для проверки номинальной нагрузки. Испытание на номинальную нагрузку проводится для понимания поведения системы при различных условиях нагрузки.
    досягаемость Эффективная длина цепного стропа из легированной стали, измеренная сверху вниз.Досягаемость указана на идентификационной бирке ремня.
    кольцо Круглое звено, используемое для формирования некоторых типов цепей. Кольца часто изготавливают из закаленной легированной стали.
    заклепки Крепеж без резьбы, состоящий из стержня и головки из деформируемого материала. Заклепки вставляются через отверстия и забиваются в соответствующие головки с другой стороны детали.
    грузовые роликовые цепи Набор соединенных металлических звеньев с промежутками, предназначенными для подъема. Роликовые грузоподъемные цепи представляют собой тип подъемного средства.
    запасовка каната Подъемный механизм, в котором канат перемещается по барабанам и шкивам.Канатная запасовка используется с крюками, корзинами, грейферами, грейферами и магнитами.
    взлетно-посадочные полосы Совокупность рельсов, балок, балок, кронштейнов и каркаса, по которым перемещается кран или тележка. Взлетно-посадочные полосы стационарные.
    полукозловые краны Козловые краны с одним концом моста, поддерживаемым одной или несколькими опорами, которые передвигаются по фиксированному рельсу или желобу. На полукозловом кране другой конец моста поддерживается грузовиком, движущимся по эстакаде или взлетно-посадочной полосе.
    установка Необходимая подготовка инструментов и приспособлений, которая происходит на машине перед выполнением процесса. Настройка включает в себя подготовку машин и сбор документов, инструментов и материалов.
    шкивы Свободно движущееся колесо, являющееся частью подвижного шкива.В шкиве обычно есть канавка для удержания каната или цепи.
    рым-болт с буртиком Рым-болт, используемый для повышения прочности при воздействии боковых сил на груз во время подъема. К рым-болтам с буртиком прикреплен фланец или буртик, чтобы они не утопали в поверхности, к которой они крепятся болтами.
    идентификационная бирка для ремня Наклеенная на стропу бирка с указанием размера, класса, номинальной грузоподъемности и досягаемости стропы.Идентификационная бирка стропа также называется маркировкой.
    стропы Материальная петля, соединяющая груз с подъемным устройством. Стропы могут быть изготовлены из натуральных или синтетических материалов в виде цепи, проволоки, металлической сетки, натуральных и синтетических материалов.
    стропы Материальные петли, соединяющие груз с подъемным устройством.Стропы могут быть изготовлены из цепи, проволоки, металлической сетки, натуральных и синтетических материалов.
    распорки Устройства, обычно изготовленные из регулируемой трубы, используемые для распределения веса при подъеме широких рам. Распорки обычно изготавливаются из металла.
    стандартный болт с проушиной Рым-болт, у основания которого нет широких кромок.Стандартный рым-болт используется только для вертикального подъема.
    стальные цепи Цепи, используемые для подъема общего назначения из-за их прочности и долговечности. Стальные цепи обычно изготавливаются из легированной стали.
    складские мостовые краны Козловой кран, мост которого опирается на одну или несколько опор.Складские мостовые краны обычно используются для хранения сыпучих материалов.
    стресс Сила, пытающаяся деформировать объект. Величина напряжения определяет размер диаметра стропы, которая будет использоваться для обработки груза.
    тип подвески Крепление или метод, используемый для поддержки подъемника.Обычные типы подвески включают в себя подвеску на крюке, на проушинах, на тележке и на стене.
    канатные стропы из синтетического волокна Канатные стропы, состоящие из искусственных волокон. Канатные стропы из синтетического волокна используются для работы с хрупкими грузами.
    стропы из синтетической ткани Стропы из сетки, изготовленной из промышленных материалов.Синтетические тканые стропы бывают с разной конструкцией ткани.
    резьба Длинные спиралевидные канавки на заготовке. Резьба позволяет рым-болтам надежно крепиться к грузу.
    трехрядная конструкция Три нити волокна или синтетической веревки, уложенные вправо и скрученные вручную.Трехрядная конструкция обеспечивает повышенную прочность.
    цепочки для сумок Цепь, используемая для подъема и прикрепляемая к двум сторонам корзины или предмета. Многоярусные цепочки, используемые с корзинами, соединяются с двух сторон.
    Тележка Конструкция, прикрепленная к мосту и удерживающая подъемник.Тележка везет подъемник по мосту.
    Тележка Элемент, который перемещается горизонтально по мостовым рельсам крана. Тележка несет грузоподъемный механизм.
    настенные краны Краны с тележками или без них. Настенный кран опирается на боковую стену или колонны здания.
    сварные цепи Цепи, звенья которых соединены сваркой. Цепи со сварными звеньями часто используются в качестве подъемного средства.
    трос Веревка из стальных или железных прядей. Проволочный канат используется для работ, требующих, чтобы канат был чрезвычайно прочным и устойчивым к истиранию.
    канатные стропы Стропы, состоящие из каната, изготовленного из стальных или железных прядей. Канатные стропы являются наиболее часто используемым типом стропов.

    Глоссарий такелажа: Азбука такелажа с компакт-диска — Hercules SLR

    Существует множество терминов и определений, когда речь идет о такелажной и грузоподъемной отрасли, поэтому мы решили разобрать их для вас с помощью серии глоссариев по такелажу — азбуки такелажа!

    В нашем последнем глоссарии мы перечислили некоторые общие термины такелажа от A до C и закончили словом «кран» — сегодня давайте продолжим с того места, на котором остановились.Существует множество различных типов кранов — (более 10!) — поэтому мы решили продолжить использование этих терминов такелажа.

    Продолжайте читать наш глоссарий, чтобы узнать термины такелажа от Crane-D. Оставайтесь с нами на странице нашего блога, чтобы узнать о следующей серии терминов такелажа от D до E.

    C—«Кран»

    Читайте дальше, чтобы узнать термины оснастки, начинающиеся с буквы «C».

    Кран (автоматический): Кран, работающий в соответствии с заданным циклом (циклами).

    Мостовой кран: Кран с однобалочным или многобалочным разводным мостом, который несет подвижную тележку или неподвижный подъемный механизм.Он движется по подвесной фиксированной взлетно-посадочной полосе.

    Гусеничный кран: Кран с вращающейся конструкцией силовой установки, рабочим оборудованием и навесным основанием, а также имеет гусеничные тележки для передвижения. Этот кран поднимает, опускает и раскачивает грузы на различных радиусах.

    Двухбалочный кран: Имеет две мостовые балки, поддерживаемые между концевыми тележками.

    Кран с напольным приводом: Кран с механическим приводом, управляемый оператором с пола или мостика, расположенного в подкрановом пути.Он использует переключатели или кнопки управления питанием на подвеске.

    Козловой кран: Кран, аналогичный мостовому крану, за исключением того, что мост, по которому движется тележка, поддерживается двумя или более опорами, которые передвигаются по фиксированным рельсам или другому рельсовому пути — обычно на 3 метра (10 футов) или более ниже основания моста.

    Стреловой кран

    Консольный кран: Неподвижный кран с вертикальным вращающимся элементом, поддерживаемым внизу (некоторые типы имеют их сверху), где стрела выдвигается для перевозки подъемной тележки.Стреловые краны обычно устанавливаются на вертикальной колонне как часть стрелового крана или устанавливаются на существующих конструкциях (например, настенный стреловой кран).

    Кран с ручным управлением: Кран, в котором подъемный механизм приводится в движение за счет натяжения бесконечной цепи, или чей ходовой механизм приводится в действие за счет ручного перемещения груза.

    Монорельсовый кран: Кран или подъемник, прикрепленный к тележке, которая перемещается по фланцам несущей балки.

    Мостовой кран: Кран с однобалочным или многобалочным разводным мостом, несущий подвижную тележку или стационарный подъемный механизм и перемещающийся по подвесной фиксированной конструкции пути.

    Кран с механическим приводом: Механизм приводится в действие электричеством, воздухом, гидравликой или двигателем внутреннего сгорания.

    Кран с дистанционным управлением: Кран, управляемый любым методом , кроме подвески, троса или прикрепленной кабины.

    Полукозловой кран: Козловые краны имеют один конец моста, поддерживаемого ногой(ями), которые передвигаются по фиксированному рельсу или взлетно-посадочной полосе. Другой конец поддерживается концевыми тележками, движущимися по эстакаде или взлетно-посадочной полосе.

    Однобалочный кран: Кран с одной мостовой балкой, установленной между концевыми тележками — он также опирается на концевые тележки.

    Настенный кран: Кран со стрелой, поддерживаемой боковой стеной или линией колонн здания. Это кран передвижного типа, работающий на взлетно-посадочной полосе, прикрепленной к боковой стене или ряду колонн.

    Подкрановый путь: Площадь (длина и ширина), обслуживаемая краном.

    Медленная скорость: Медленная и постоянная фиксированная скорость движения подъемника, тележки или моста. Обычно это составляет от 1 до 10% от нормальной скорости при полной нагрузке.

    Критический диаметр: Диаметр наименьшего изгиба данного стального каната, при котором проволока и пряди регулируются за счет относительного движения, оставаясь при этом в нормальном положении.

    Критическая нагрузка/подъем: Груз или подъем, которые создают сложные условия — это может варьироваться от задержки до всего, что ставит под угрозу безопасность и работу объекта, от высокого уровня опасных материалов до всего, что вызывает травмы или заболевания.

    Критическая служба: Использование оборудования или приспособлений для подъема, установки или перемещения критически важных предметов или других предметов в, вокруг или над помещениями, содержащими критические предметы.

    Точки пересечения: Это точки, в которых канат соприкасается с предыдущим слоем каната при намотке многослойного каната на барабан.

    Поперечный стержень: Проволока, используемая для соединения спиралей металлической сетки в готовую ткань.

    Гусиная лапка: Концевая муфта с клиновым соединением.

    Цилиндрический барабан: Подъемный барабан одинакового диаметра.

    «Д»

    Читайте дальше, чтобы узнать термины такелажа, начинающиеся с буквы «D».

    DC: Постоянный ток.

    Соотношение D/d: Термин, относящийся к тросу. D = диаметр кривизны в месте изгиба веревки. d = диаметр каната.

    Тупик: Точка для крепления одной веревки в системе бегущей веревки. Другой конец закреплен на барабане троса.

    Мертвец: Предмет или конструкция, существующая или построенная для использования в качестве якоря для растяжки.

    Нагрузка при замедлении: Дополнительная нагрузка, вызванная снижением скорости нагрузки.

    Прогиб: Точка, в которой несущий элемент прогибается под действием постоянной или постоянной нагрузки. Обычно измеряется в середине пролета как расстояние по прямой линии между опорами. Это также может означать любое отклонение от прямой горизонтальной линии.

    Вышка

    Вышка: Часть оборудования, используемая для подъема или опускания грузов. Он состоит из мачты или аналогичного элемента, удерживаемого в головной части расчалками или оттяжками, может использоваться со стрелой или без нее, а также с подъемниками и канатами.

    Расчетный коэффициент (иногда называемый коэффициентом запаса прочности): Промышленный термин, обычно вычисляемый путем деления каталожной прочности на разрыв на каталожную предельную рабочую нагрузку и обычно выражаемый как отношение. Например: 4 к 1.

    Диаметр (трос): Измерение вокруг троса, пространство троса будет содержать.

    Прямой привод: Подъемник с одним или несколькими барабанами, приводимыми непосредственно к источнику энергии.

    Согнутая лапа: Постоянный короткий изгиб или перегиб троса, вызванный неправильным использованием.

    Драглайн: Проволочный трос, используемый для вытягивания экскаваторного ковша. Он также используется для обозначения определенного типа

    .

    Драглайн для добычи угля

    Мобильный кран

    , который использует ковш во время земляных работ.

    Дрейф: Тяга подвешенного груза вбок для изменения его горизонтального положения.

    Точка дрейфа: Точка на контроллере перемещения, которая отпускает тормоз, когда двигатель обесточен. Это позволяет вам двигаться по инерции до того, как будет установлен тормоз.

    Привод: Узел, состоящий из двигателей, муфт, редуктора и корпуса редуктора, используемый для приведения в движение моста, тележки или подъемника.

    Приводная балка: Балка, на которой монтируются привод моста, поперечный вал, мостик, перила и кабина оператора.

    Барабан: Диаметр ствола цилиндрического барабана или конического конического барабана. Здесь кабель наматывается для использования или хранения. Барабан также может относиться к цилиндрическому элементу, на который наматывается веревка для подъема или опускания груза.

    Емкость барабана (веревка): Длина веревки определенного диаметра, которую можно намотать на барабан.

    Барабанная лебедка: Механизм, использующий один или несколько канатных барабанов. Это также называется подъемником, лебедкой или подъемным двигателем.

    Динамическая нагрузка: Нагрузки, передаваемые на машину/компоненты движущимися силами.

    КОНСТРУКТИВНЫЙ АНАЛИЗ ВОДОПОДЪЕМНЫХ УСТРОЙСТВ С ШЕСТЕРНЯМИ В ДРЕВНЕМ КИТАЕ

    Abstract

    Зубчатые механизмы широко использовались в различных целях со 2 века до н.э. в Древнем Китае.Было несколько книг с механическими иллюстрациями, в которых описывались конструкции и функции зубчатых механизмов в древнем Китае. Однако в древних рукописях никогда не было никаких записей об их появлении или изобретении. Поскольку зубчатые механизмы могут использоваться для изменения направления источника энергии, на зубчатую передачу были добавлены некоторые первичные устройства для передачи мощности и создания функции забора воды. Поэтому водоподъемные устройства с шестернями обычно имеют сходную топологическую структуру.В данной работе обобщены исследования авторов по конструктивному анализу водоподъемных устройств с шестернями, описанных в древних китайских книгах. Сначала кратко представлено историческое развитие зубчатых механизмов в Древнем Китае. Затем, с точки зрения современных механизмов, анализируются и представляются функции и компоненты водоподъемных устройств с шестернями.

    Резюме

    Механизмы, используемые для увеличения размеров, используют различные мотивы в рамках второго тысячелетия авангарда JC в древнем Китае.Plusieurs livres avec иллюстрации к описанию структур и функций механизмов в engrenages dans la Chine de l’Epoque. Этот механизм используется для изменения направления источника энергии, а основные средства используются для передачи мощности и создания функции для воды. Par consequent, les dispositifs avec engrenages pour le levage de l’eau ont généralement les memesstructures topologiques.
