Металлические таблички для обозначения охранной зоны

Главная / Продукция / Металлоизделия / Металлические таблички для обозначения охранной зоны

ООО «СТМ-Инструмент» производит и поставляет металлические таблички для обозначения охранной зоны  воздушных и подземных линий связи (охранная зона ВЛ и охранная зона кабеля).

Эти таблички называют и знаками и указателями и аншлагами, но независимо от названия они имеют одинаковое содержание и цветографическую схему знака.

Места установки табличек «охранная зона кабеля»

Кабельная трасса на местности вне населённых пунктов обозначается типовыми предупредительными знаками (аншлагами) и замерными столбиками. В населённых пунктах если нет возможности установки таких знаков, размещают таблички с обозначением кабельной линии на стенах зданий, на столбах, на заборах и др. Для защиты от повреждений укладывают сигнальную ленту, а для простоты обнаружения муфт и др. электронные маркеры.

Для информации о прохождении кабеля связи используется специальный знак «Охранная зона». Он может дополняться надписью «Копать запрещается». Знак «Охранная зона кабеля» должен быть установлен на определенном расстоянии от земли — на высоте человеческого роста, 1,7 м. На нем обязательно размещение таких данных, как адрес и телефон эксплуатирующего линию предприятия, размеры охранной зоны.

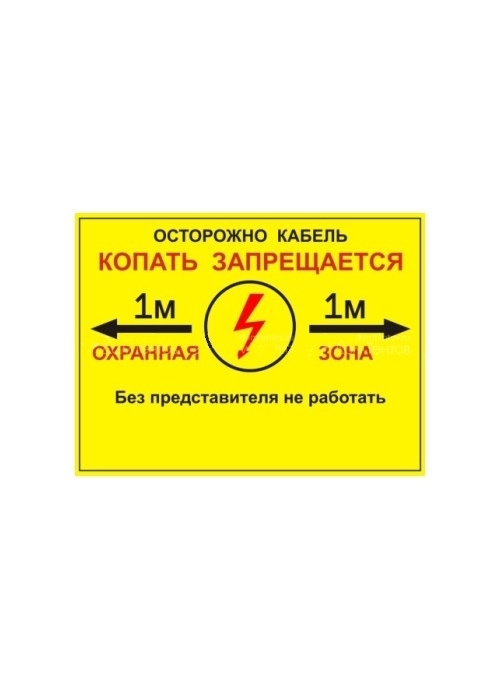

Рис.1  Знаки «Охранная зона кабеля»

На трассе кабельной линии, проложенной в незастроенной местности, должны быть  установлены опознавательные знаки.  Трасса кабельной  линии,  проложенной  по  пахотным  землям,  должна быть обозначена  знаками,  устанавливаемыми  не  реже  чем через 500 м, а также в местах изменения направления трассы.

.Указатели кабельных трасс устанавливаются через 100-150 метров на прямолинейных участках трассы, а также на всех поворотах и у соединительных муфт. Для кабельных линий напряжением 35 кВ и выше составляют исполнительный чертеж продольного профиля с указанием высотных отметок мест расположения муфт, колодцев, подпитывающих мест.

Способы установки знаков «охранная зона»

Обозначение трасс прокладки кабелей связи осуществляется установкой замерных столбиков. Они изготавливаются из железобетона, металла, пластика и металлокомпозита.

Замерные столбики должны быть установлены на загородных участках трассы и в сельских населенных пунктах при прокладке кабелей связи с металлическими жилами и оптических в следующих местах трассы:

а) против каждой муфты;

б) на поворотах трассы;

в) на пересечениях автомобильных и железных дорог, водных препятствий, газонефтепроводов, силовых и кабелей связи, водопровода, канализации и других подземных коммуникаций;

г) на прямых участках трассы через промежуток от 250 до 300 м друг от друга.



Рис.2  Виды замерных столбиков.



На столбиках устанавливаются таблички-указатели (знаки) обозначения и охраны  кабельных  линий.

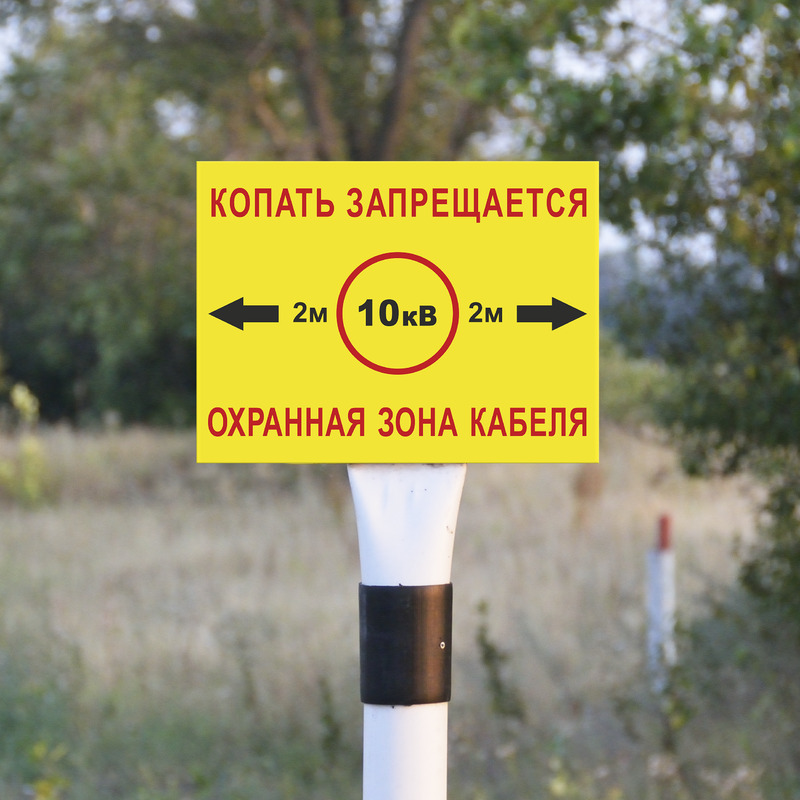

Рис.3  Замерный пластиковый столбик с знаком 300х400 мм «Охранная зона кабеля»



Размеры табличек и знаков обозначения охранной зоны.

Основные размеры знаков и табличек для обозначения охранной зоны воздушных и подземных линий электропередач  это 210х280 мм и 300х400 мм.

В отдельных случаях для обозначения подземных линий применяются знаки размером 300х300 мм.





Цветовые решения табличек указателей линий связи.

Цвет фона знаков  –  белый или желтый. Указывается собственно название таблички-аншлага (ОХРАННАЯ ЗОНА КАБЕЛЯ  или ОХРАННАЯ ЗОНА ВЛ) , ширина охранной зоны , наименование владельца линии его адрес и телефон.



Материалы и технологии изготовления табличек маркировки охранных зон.

Для изготовления знаков  в  ООО «СТМ-Инструмент» используется оцинкованная сталь толщинами  1,0….2.0 мм. Знаки из такого металла обладают достаточной жесткостью и сопротивляемостью к атмосферным воздействиям. Сверху металл покрывается полимерной полиэфирной краской белого или желтого цвета.

На табличках методом лазерной резки  выполняются необходимые отверстия для крепления знака к столбику.



Рис.4  Знак «Охранная зона ВЛ»

Изображение наносится с помощью УФ-печати., на металл , или накатки пленки с защитной ламинацией или дополнительным слоем УФ-лака.

Ознакомитесь с другими нашими изделиями на сайте http://stm-tools.ru/



ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ

Выдержка из Постановления Правительства РФ от 24 февраля 2009 г. №160 о порядоке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон:

1.Требования к границам установления охранных зон объектов электросетевого хозяйства

•проектный номинальный класс напряжения до 1 кВ – 2 м

для линий с самонесущими или изолированными проводами, проложенных по стенам зданий, конструкциям и т.д., охранная зона определяется в соответствии с установленными нормативными правовыми актами минимальными допустимыми расстояниями от таких линий.

•проектный номинальный класс напряжения 1-20 кВ – 10 м

(5 м – для линий с самонесущими или изолированными проводами, размещенных в границах населенных пунктов).

•проектный номинальный класс напряжения 35 кВ – 15 м.

•проектный номинальный класс напряжения 110 кВ – 20 м.



Охранные зоны для ВЛ-6 (10) кВ и ВЛЗ-6 (10 кВ):

•10 м – воздушная линия, выполненная неизолированным проводником ВЛ-6 (10) кВ при любых условиях прохождения;

•5 м – воздушная линия, выполненная изолированным проводником ВЛЗ-6 (10) кВ (только в границах населённого пункта).



2. Установление охранных зон

Охранные зоны устанавливаются для всех объектов электросетевого хозяйства, исходя из требований к границам установления охранных зон согласно приложению.

Границы охранной зоны в отношении отдельного объекта электросетевого хозяйства определяются организацией, которая владеет им на праве собственности или ином законном основании (далее – сетевая организация).

Сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий технический контроль и надзор в электроэнергетике, с заявлением о согласовании границ охранной зоны в отношении отдельных объектов электросетевого хозяйства, которое должно быть рассмотрено в течение 15 дней с даты его поступления в соответствующий орган.



После согласования границ охранной зоны сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий кадастровый учёт и ведение государственного кадастра недвижимости (орган кадастрового учета), с заявлением о внесении сведений о границах охранной зоны в документы государственного кадастрового учета недвижимого имущества, на основании которого указанный федеральный орган исполнительной власти принимает решение о внесении в документы государственного кадастрового учета недвижимого имущества сведений о границах охранной зоны.



Охранная зона считается установленной с даты внесения в документы государственного кадастрового учета сведений о ее границах.



Примечание

  • Не допускается прохождение ЛЭП по территориям стадионов, учебных и детских учреждений.
  • Допускается для ЛЭП (ВЛ) до 20 кВ  принимать расстояние от крайних проводов до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 20 м.
  • Прохождение ЛЭП (ВЛ) над зданиями и сооружениями, как правило, не допускается.
  • Допускается прохождение ЛЭП (ВЛ) над производственными зданиями и сооружениями промышленных предприятий I-II степени огнестойкости в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов (для ВЛ 330-750 кВ  только над производственными зданиями электрических подстанций.



3. В охранной зоне ЛЭП (ВЛ) запрещается

  • Производить строительство, капитальный ремонт, снос любых зданий и сооружений.
  • Осуществлять всякого рода горные, взрывные, мелиоративные работы, производить посадку деревьев, полив сельскохозяйственных культур.
  • Размещать автозаправочные станции.
  • Загромождать подъезды и подходы к опорам ВЛ.
  • Устраивать свалки снега, мусора и грунта.
  • Складировать корма, удобрения, солому, разводить огонь.
  • Устраивать спортивные площадки, стадионы, остановки транспорта, проводить любые мероприятия, связанные с большим скоплением людей.



Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети.



Направляйте заявки на металлические таблички для указания охранной зоны на почту [email protected]   и по телефону 8-985-156-67-70





Знаки для обозначения охранной зоны

Знаки для обозначения охранной зоны

10.07.2020

Под охранными зонами понимают сухопутные территории или водные пространства, расположенные вдоль трубопроводных систем или зон прокладки электросетевого кабеля. В этих местах устанавливают специальные знаки, предупреждающие об охраняемом объекте. Цель: предотвращение чрезвычайных ситуаций и поломок, вызванных воздействием на трубопровод или сеть.

На проектных схемах электросетей указывают пути, по которым проходят трассы относительно постоянных ориентиров. Также для маркировки кабельных линий, установленных под землей, используют специальный знак «Охранная зона кабеля». Такими знаками указывают на точки пересечения подземной электросетевой трассы с автодорогами, городскими коммуникациями.

Предупреждающее обозначение обязательно для эффективной работы ВОЛС, позволяет предотвратить механические повреждения при выполнении земляных работ в местах прохождения кабеля.

Места установки табличек «охранная зона кабеля»

Предупреждающие знаки устанавливают на границах охранных зон, внесенных в кадастровые документы.

В незастроенных частях города, за городом, в сельской местности для предупреждения о проложенном кабеле устанавливают специальные сооружения – замерные и опознавательные столбики. Если их монтаж по какой-то причине невозможен, на зданиях, столбах или других стационарных объектах закрепляют информационные таблички с соответствующим обозначением. Чтобы защитить знаки от повреждений и износа, их покрывают специальными лентами, а для быстрого поиска нужного участка ставят электронные маркеры.

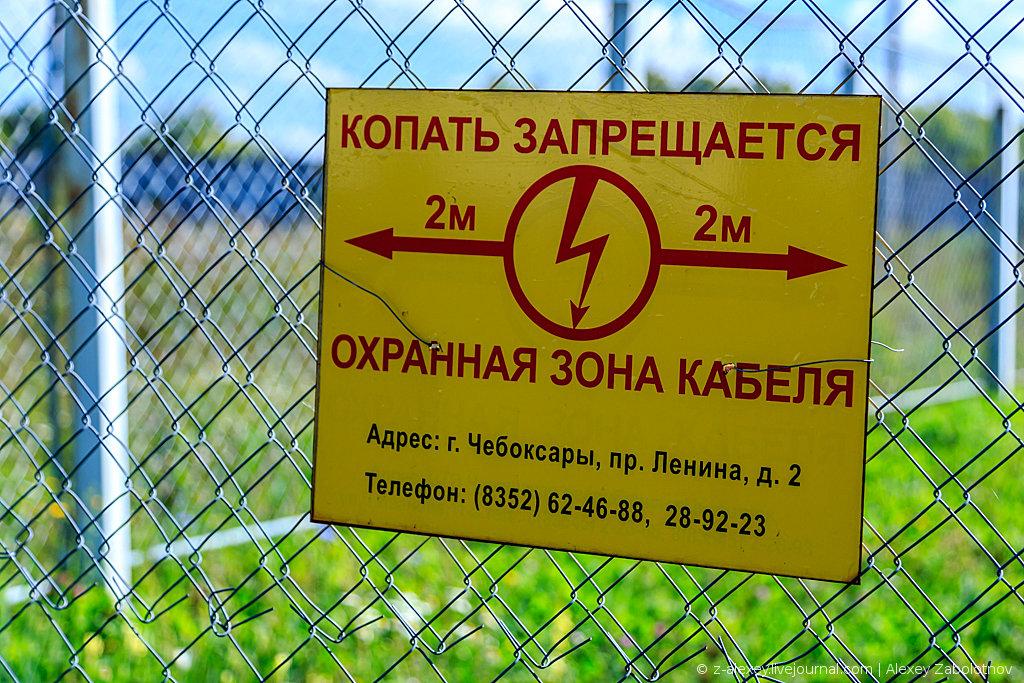

Знак «Охранная зона», информирующий о прохождении сетевого кабеля, всегда дополняют надписью «Копать запрещается». Другие требования к его установке:

  • высота от поверхности земли – 170 см, соответствующая среднему росту человека;
  • на лицевой стороне знаков делают надписи с наименованием эксплуатирующей сеть организации, ее адресом, телефоном, указывают параметры участка;
  • лицевая часть знака должна быть обращена к внешней части границы охранного участка;
  • если линия проложена по пахотным землям, маркировочные знаки должны располагаться по всему ее периметру – на расстоянии друг от друга не менее 0,5 км, а также в местах, где трасса меняет направление;
  • на прямых участках линии, на каждом повороте и у соединительных кабельных муфт знаками маркируют каждые 250-500 метров в зависимости от типа местности;
  • если напряжение на участке электросети превышает 35 кВ, обязательно создают исполнительный чертеж, отражающий структуру сети в продольном профиле: в чертеже обязательно ставят пометки в местах расположения соединительных муфт, подпитывающих агрегатов, колодцев.

Способы установки знаков «Охранная зона»

В качестве знаков, обозначающих место прокладки кабеля, выступают таблички на замерных столбиках. Опорные столбики изготавливают из прочных материалов, устойчивых к механическим нагрузкам и атмосферным воздействиям: прочный пластик, композитные материалы, металл, железобетон. На опоры в дальнейшем устанавливают знаки – таблички, обозначающие охранную зону и передающие информацию о ее параметрах.

Столбики ставят на участках прокладки оптических коммуникаций и линий связи с металлическими жилами. Места установки в сельской местности и на загородных участках:

  • расположение соединительных муфт;
  • места изменения траектории трассы;
  • на пересечениях кабеля с автомобильными, железными дорогами, нефтяными и газовыми трубопроводами, канализационными сетями и другими коммуникациями, проложенными под землей;
  • на линейных участках сети на определенном расстоянии.

Расстояние между предупреждающими знаками зависит от типа местности. Для населенных пунктов оно составляет до 250 м, для ненаселенных – до 500 м; на площадях, расположенных в труднодоступных зонах – по решению собственника.

На закрепленной к столбику табличке печатают стрелки, обозначающие направления охранной зоны, и другие условные знаки: например, контуры заземлений. Допустимо размещение всей необходимой информации на одной табличке.

Если столбики нельзя поставить непосредственно над линией, их можно перенести ближе к дороге, при этом указав на табличке направление и расстояние от знака до нужной точки.

Альтернатива столбикам с табличками – электронные маркеры, которые устанавливают в тех же местах. Их проще искать с помощью специальных приборов, маркероискателей, при этом у каждого типа коммуникаций есть своя частота и цвет маркировки.

Размеры табличек и знаков обозначения охранной зоны

Самые распространенные размеры знаков и табличек для электросетевых линий (включая надземные и подземные): 30х40 см и 21х28 см. Реже для маркировки подземных сетевых трасс используют квадратные указатели размером 30х30 см.

Как правило, таблички имеют белый или ярко-желтый фон, надписи наносят черной краской.

Материалы и технологии изготовления табличек

Требования к предупреждающим конструкциям:

  • четкие надписи;
  • стойкие краски;
  • отличная сопротивляемость погодным условиям;
  • прочное крепление на опорных столбиках.

Эти требования учитывают при выборе материалов и изготовлении изделий. Чтобы знак «Охранная зона» простоял как можно дольше, при производстве используют прочные и устойчивые, но в то же время легкие листы, как правило, из оцинкованной стали. Толщина табличек составляет несколько миллиметров (не менее одного), но благодаря жесткой структуре они не деформируются под воздействием сильного ветра. Благодаря малому весу конструкции хорошо держатся на опорах.

Для дополнительной защиты от влаги, ультрафиолета изделия покрывают полимерной краской, желтой или белой.

Крепление к опорам осуществляется через отверстия на табличках, выполненные методом лазерной резки по металлу. Надписи наносят на металл методом ультрафиолетовой печати или на специальную пленку, которую впоследствии покрывают ламинирующим слоем или УФ-лаком.

Полезная информация

Правила и порядок установки охранных зон:

  1. Любые электросетевые объекты требуют установки охранных зон для обозначения линий прокладки кабеля.
  2. Границы устанавливает сетевая организация – предприятие, владеющее данным объектом (с регистрацией права собственности).
  3. Чтобы установить и согласовать границы охранной зоны, ответственное лицо сетевой организации предоставляет заявление в местный государственный орган по техконтролю и надзору над электроэнергетическими объектами. Заявление рассматривают в течение 15 дней.
  4. Если границы согласованы, компания пишет очередное заявление о внесении данных о согласованных границах в орган по кадастровому учету.
  5. Участок получает статус охранной зоны после внесения сведений о ее границах в документы по кадастровому учету. После этого его можно обозначать соответствующими знаками.

Главная цель установки границ и обозначений охранных зон – безопасность людей и сетевых объектов. В местах их нахождения запрещено:

  • сносить любые установленные сооружения;
  • вести строительные и ремонтные работы;
  • сажать деревья, поливать растения;
  • проводить мелиоративные, взрывные работы;
  • устанавливать автозаправки и другие пожароопасные объекты, а также разводить огонь;
  • складывать мусор, снег, животный корм, солому, химические или органические удобрения;
  • организовывать мероприятия с массовым скоплением людей;
  • строить остановки общественного транспорта, стадионы и спортплощадки.

Для получения разрешения на проведение на участке работ или мероприятий необходимо получить письменное разрешение от сетевой организации.

При нарушении требований по охране электросетей с напряжением более 1 кВ, повлекших за собой сбои в энергообеспечении, предусмотрена административная ответственность в размере от 5 до 10 МРОТ для физических лиц и от 100 до 200 МРОТ для организаций.
