Как работает бетононасос: автомобильный, стационарный

Бетонная смесь широко применяется в различных сферах строительства. Для ее транспортировки и перекачивания рекомендовано применение спецтехники, а именно – бетононасоса. Это оборудование характеризуется надежностью и долговечностью.

Применение бетононасосов в строительстве

Бетононасосы широко применяются для возведения монолитных высокоэтажных зданий.  Благодаря установкам обеспечивается доставка бетона на различную высоту, что снижает временные и физические затраты. Бетоновод обеспечивает быструю подачу бетонной смеси при возведении мостов. С его применением возводятся водные и железнодорожные сооружения. Установка для подачи бетона применяется при строительствае портовых и туннельных соединений.

При частном строительстве спецтехника используется не всегда, что объясняется ограничением подъезда спецтехники. Для упрощения задачи и ускорения процесса строительства рекомендовано применение мини бетононасосов.

Принцип работы

Для определения принципов работы бетононасоса нужно понять его устройство. Оборудование имеет мешалку, колеса, систему смазки, выходную часть, опоры, загрузочный бункер. Также оборудование состоит из охладительной системы, шиберного затвора, бака под масло, системы смазки. Бетононасос имеет ящик для инструментов, манометр, клапан качающий, гидравлическую систему, фильтр под масло, кожух, электрощиток, шасси, прицепное устройство. Бетоноотводное устройство состоит из:

  • Бетоноотводного колена;
  • Промывочного устройства;
  • Бетоноотводной трубы;
  • Бетоноотводного замка с резиновым уплотнителем.

Основным агрегатом строительной техники является двигатель различной мощности, который может быть электрическим или дизельным. Работа системы перекачивания обеспечивается по открытому контуру, который подлежит регулировке.

Благодаря универсальному устройству бетононасоса предоставляется возможность бесступенчатой гидравличенской настройки. Количество подачи топлива можно регулировать. Установка состоит из водяного насоса и двух гидравлических цилиндров.  Последние из них соединяют поршни, что приводит к возвратно-поступательным движениям. Этот процесс заключается в том, что поршни двигаются в разные стороны.

Поступление бетонной смеси из выходных отверстий осуществляется в загрузочный сектор. Она перекачивается двумя цилиндрами, которые двигаются в разные стороны. Всасывание и нагнетание смеси обеспечивается благодаря соединению транспортных и гидравлических цилиндров.

Преимущества автоматических бетононасосов

Бетононасос имеет отменные технические характеристики и обладает большим количеством преимуществ:

  • Обеспечение непрерывного процесса укладки. При остановке бетонирования наблюдается снижение качества готового материала, так как бетонные смеси различного уровня затвердевания плохо сцепляются между собой.
  • Трубы для бетононасоса обеспечивают подачу смеси на высоту. Установки предоставляют возможность перемещения большого объема смеси в максимально короткий срок.
  • Принцип работы бетононасоса значительно снижает временные и трудовые затраты при подачи смеси на объект строительства.
  • Предоставляется возможность применения оборудования при частичном сооружении конструкций.
  • По сравнению с ленточными транспортерами бетонопроводы характеризуются компактностью.
  • Установки характеризуются простотой монтажа, что ускоряет процесс строительства.
  • Во время подачи смесей потери воды сводятся к минимуму, что положительно влияет на качество бетона. Этот аспект является важным при необходимости транспортировки смеси на значительные расстояния.

Характеристики бетононасосов позволяют их использовать во время проведения сложного строительства.

Недостатки

Бетононасосы обладают определенными недостатками, которые нужно учитывать при покупке.

Эта техника характеризуется высокой стоимостью и недоступна для всех пользователей и компаний.

Но, при ее регулярном использовании в строительстве, она себя оправдывает. При эксплуатации оборудования нужно провести монтаж бетонопровода. Решает задачу система труб на  стреле.

При возникновении необходимости в точечной заливке небольших площадей, например при монтаже сборно-монолитной конструкции, это оборудование использовать нецелесообразно. При длительной эксплуатации установок наблюдается износ механизма насоса и трубы.

Проблемы которые могут возникнуть при укладке с помощью бетононасосов

Установка с применением давления подает бетонную смесь на высоту. При неправильной эксплуатации оборудования наблюдаются определенные проблемы:

  • Если скорость укладки смеси увеличивается, то в монолите наблюдается образование полостей, особенно при использовании мелкой сетки для армирования. Именно поэтому во время проведения работ нужно следить за тем, чтобы смесь подавалась равномерно.
  • Если для уплотнения используется поверхностный, а не глубинный вибратор, то нужно укладывать смесь в небольшом объеме. При выполнении работ обязательным условием является уплотнение каждого слоя.
  • Во время проведения работ рекомендовано проводить тщательную фиксацию арматурного каркаса, так как поток бетона может его нарушить.
  • После завершения работ нужно промывать трубы бетонопровода, а также насос.
  • Если бетононасос имеет большую производительность, то при его работе строители должны держать гибкий конец.
  • Во избежание появления пробок категорически запрещено делать долгие перерывы в работе.
  • Если в бетонопроводе образовываются пробки, то это может привести к повреждению механизмов насоса. На начальном этапе формирования пробок проводится реверсирование насоса. Можно разъединить участок и прочистить трубы вручную.

Типы агрегатов

В зависимости от того, как работают бетононасосы, их разделяют на несколько разновидностей. Перекачивание жидкости проводится с помощью эжекции, мембран, центробежной силы и т.д.

Работа поршневой системы

Поршневой насос – это наиболее востребованное оборудование, которое состоит из цилиндров и поршней. При их передвижении проводится захват и выталкивание перемещаемой среды. Бетон находится в специальных бункерах, емкостью 12-15 кубических метров, что обеспечивает беспрерывную работу. В бункер монтируется дополнительное перемешивающее устройство/, что исключает возможность расслоения смеси.

Цилиндр и приемник насоса связываются между собой с помощью заслонки, которая открывается при обратном ходе поршня, что обеспечивает поступление бетонной смеси. Если наблюдается прямой ход поршня, то это приводит к выталкиванию в бетонопровод смеси.

Часто установку называют гидравлический насос, так как движение поршней обеспечивается благодаря гидравлическим цилиндрам. Регулировка потока масла в них проводится распределителем. Шиберы открываются и закрываются с помощью гидравлики.

С помощью оборудования обеспечивается хороший напор бетонной смеси, так как он имеет большую производительность.

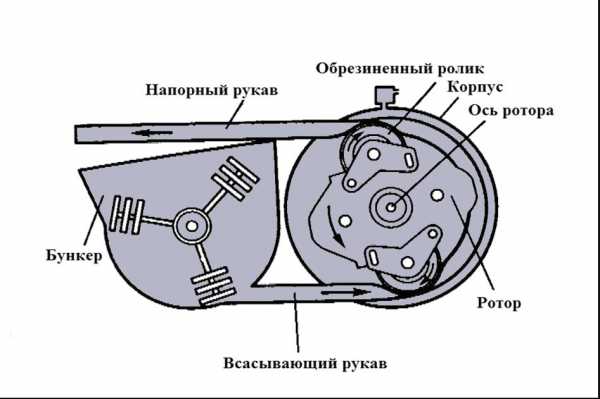

Работа роторной системы

Оборудование имеет простую конструкцию. Его работа основана на методе выдавливания бетонной смеси.  Оборудование состоит из приемного бункера, ротора, который оснащается роликами и приводом, корпуса.

По сравнению с поршневой системой роторный насос создает меньшие пульсации на выходе. Оборудование создает минимальное количество шума при работе, что обеспечивает удобства его эксплуатации. Установки имеют небольшой вес и габариты, что гарантирует их удобную эксплуатацию.

Недостатком роторных систем является то, что они не могут транспортировать смесь с крупными включениями.  По сравнению с поршневыми конструкциями они создают меньший напор. Гибкая часть напорного участка достаточно быстро изнашивается.

Варианты базирования агрегатов

Виды бетононасосов определяются в соответствии с особенностями их установки. Они могут быть стационарными или мобильными.

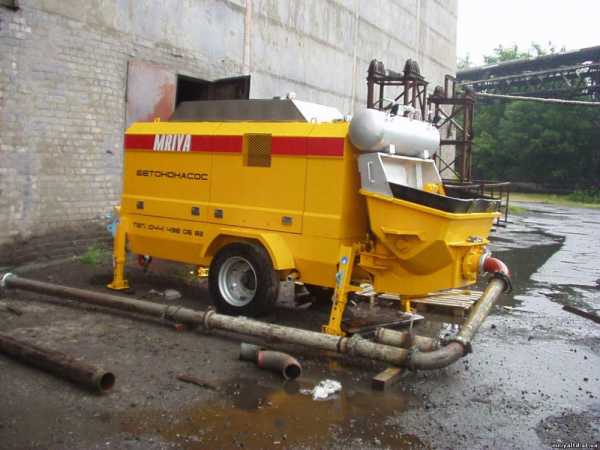

Стационарные насосы

Среди разнообразных агрегатов стационарные насосы пользуются популярностью при возведении больших объектов. Они обладают незначительной мобильностью. Монтаж установок осуществляется на колесное шасси, что предоставляет возможность их перемещения.

Производятся неподвижные марки бетононасосов, которые устанавливаются на долговременное основание. Сфера их применения – заводы железобетонных изделий. Такое оборудование подает бетонную смесь на большую высоту. Привод насоса обеспечивается благодаря двигателю внутреннего сгорания, который может быть электрическим, бензиновым или дизельным.

Стационарным бетонопроводам присуща большая производительность, поэтому их применяют при необходимости в выполнении больших объемов работ. Применение установок осуществляется в масштабном строительстве.

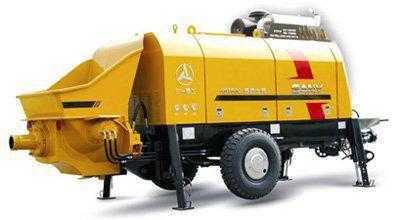

Бетононасос сб 207а

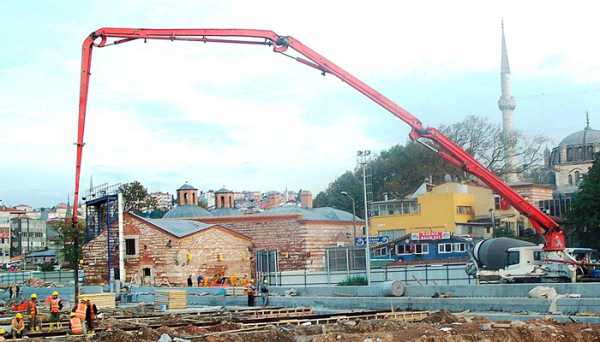

Насосы на автомобильной базе

Бетононасосы автомобильные наиболее часто монтируются на базе грузовых транспортных средств. Вал отбора мощности обеспечивает привод оборудования. Также в установках может применяться гидравлическая передача.

В Москве и в СНГ можно встретить самоходные установки на гусеничном шасси. Их используют при невозможности заезда на строительную площадку стандартной техники.

Для автобетононасосов характерно наличие выдвижной управляемой стрелы, которая оснащается бетонопроводом. Вылет стрелы может быть более 30 метров. Производится оборудование, базой которого является бетоносмеситель.

Покупка или сделать самому

Бетононасос является дорогостоящим оборудованием, которое можно приобрести в специализированном магазине. При недостатке денежных сре6дств предоставляется возможность самостоятельного монтажа оборудования. При выборе установок рекомендуется руководствоваться определенными правилами:

  • Изначально определяется функциональная нагрузка оборудования и ее соответствии выполняемым  строительным работам.
  • При возникновении необходимости в бетононасосе 1-2 раза во время строительства его лучше будет арендовать.
  • Подбор параметров длины и высоты подачи бетонной смеси проводится индивидуально.
  • В период выбора оборудования определяется характеристика его мощности и его производительность.
  • Специалисты рекомендуют отдавать предпочтение мобильным установкам, так как в процессе строительства различных объектов возникает необходимость в применении дополнительной техники для транспортировки стационарных установок.

К наиболее популярным маркам относится китайский бетононасос Sany. Они являются простыми в эксплуатации и долговечными. Управление установкой на расстоянии проводится с помощью специального пульта. Во время работы оборудования не создается сильный шум. Скорость подачи бетона в установке можно регулировать.

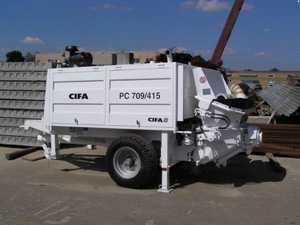

Итальянский бетононасос Cifa полностью отвечает современным строительным технологиям. Для его комплектации используются высокопроизводительные узлы. Благодаря наличию бункера в установке улучшается качество бетона. Установка является компактной, что позволяет ее использовать на строительных площадках с ограниченным пространством.

Putzmeister – это немецкий бетононасос, который способен быстро и эффективно транспортировать бетонную смесь. Применяется для быстрого сооружения мостов, туннельных сооружений, высотных зданий. Устройства с дистанционным управлением характеризуются быстрой и качественной работой.

Как изготовить бетононасос — технология производства

Самостоятельное изготовление бетононасоса – это сложная задача, которая выполняется в несколько этапов:

  • Создаем чертеж. Можно воспользоваться имеющимися схемами или разработать ее самостоятельно. Во втором варианте конструкция создается для выполнения определенных задач.
  • Выбираем цилиндр и поршень. При выборе этого ключевого элемента системы нужно следить за тем, чтобы был запас мощности. Диаметр цилиндра должен быть до 400 миллиметров, а ход поршня – более 50 сантиметров. При несовпадении параметров число рабочих циклов увеличивается, что приводит к их быстрому износу.
  • Подгоняем поршни и цилиндр. Для обеспечения длительной службы насоса удаляем все шероховатости.
  • Выбираем тип узла. Для снижения сложности и стоимости изготовления оборудования рекомендовано применение электромеханического насоса.
  • Устанавливаем редуктор. Механизм должен состоять из придаточного числа, что позволит снижать и преобразовывать вращательные движения в поступательные.
  • Монтируем шкворень. Проводится подключение элемента к механизму. Сварная рама делается из металлического уголка. Далее проводится введение в систему обратных клапанов, материалом производства которых является легированная сталь.
  • На завершающем этапе проводится проверка работоспособности установки.

Бетононасос – это универсальное высокотехнологичное оборудование, которое широко применяется для подачи бетонной смеси на высоту. Существует большое количество разновидностей оборудования, что позволяет подобрать наиболее приемлемый вариант в соответствии с поставленными задачами.

1beton.info

Бетононасосы стационарные

Такие устройства используются для вертикальной и горизонтальной дистанционной подачи бетонной смеси.


Конструкция
Принцип действия
Преимущества стационарных бетононасосов
Выбор оборудования

С ростом требований к мобильности строительных машин появились установки и на автомобильном шасси, но стационарные бетононасосы по-прежнему пользуются повышенным спросом – благодаря большому выбору разных мощностей и габаритов.

Конструкция бетононасоса

Стандартная компоновка бетононасоса включает в себя: бункер, бетоновод и рабочие цилиндры, приводимые в действие гидравлической системой привода. Все основные узлы монтируются на устойчивой корпусной раме, поставленной на подвижное шасси.

Для подачи бетонной смеси требуются высокие показатели давления – от 70 до 240 бар. Чтобы обеспечить подобные усилия используется гидропривод двустороннего действия. Величина давления в системе варьируется путем регулирования длины перемещения поршней гидроцилиндров – от минимального к максимальному значению.

Стационарный бетононасос

Современные фирмы-изготовители стараются добиться как можно более плавного хода поршня. Это значительно уменьшает износ деталей. Также производители бетононасоса Shwing рекомендуют производить замену масла каждые 2000 часов наработки.

Необходимо отметить, что стационарные агрегаты предназначены лишь для перемещения по стройплощадке в качестве прицепа. Для доставки оборудования используется специальный грузовой транспорт. Две пары стопорных клиньев прочно закрепляют бетононасос на месте.

Принцип работы

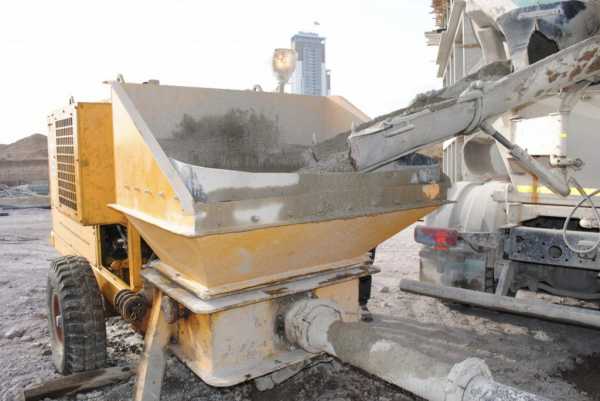

Из загрузочного бункера бетонная смесь поступает в первый рабочий цилиндр, после чего выталкивается в бетоновод ходом поршня второго. Выталкиватель жестко соединен с движущимися органами гидроцилиндров привода. Согласно заложенному алгоритму действий, масло попеременно подается в поршневую и штоковую полости гидроцилиндров, перемещая поршень то в одну, то в другую сторону.

Schwing SP 2800

Направление потока бетона изменяется согласно перемещению выталкивателей. При всасывании один элемент шиберной заслонки закрывает разгрузочное отверстие, при нагнетании – второй элемент закупоривает выходное отверстие.

Большинство изготовителей закладывают в конструкцию своих машин максимальные характеристики, позволяющие работать как с легкими, так и с тяжелыми бетонными смесями. Так стационарный бетононасос Putzmeister оснащается S-образным шибером для функционирования при высоких давлениях.

Для избежания забивки бетононасоса при запуске, рекомендуется смазывать бетоновод специальным пусковым составом. Следует помнить, что рабочая смесь должна подаваться непрерывно, нарушение технологии может привести к закупориванию бетоновода.

Периодически может возникать необходимость в использовании метода сухого торкретирования. С этой целью некоторые модели насосов могут комплектоваться дополнительной шприц-системой, значительно расширяющей технологические возможности оборудования. Такое решение, например, реализовано в стационарных бетононасосах Cifa.

Преимущество в использовании

Аренда стационарного бетононасоса несет за собой целый ряд преимуществ – эксплуатационного и экономического плана.

Резко возрастает производительность заливки в монолитном строительстве: современное оборудование способно обеспечивать показатели в 50-120 м3/час. При этом необходимо учесть, что мощные стационарные установки способны подавать бетон на высоту свыше 200 м и расстояние до 1000 м. Такие возможности позволяют  обслуживать даже площадки промышленного строительства.

Управление бетононасосом ведется при помощи электроники. На многих современных моделях устанавливают дистанционную систему контроля, что упрощает обслуживание процесса закачки.


Выбор оборудования

Перед решением о приобретении конкретной модели или аренде бетононасоса следует определиться с необходимой производственной мощностью установки, сферой применения и показателями продуктивности.

Основными критериями выбора бетононасоса будут:

  • фактическая производительность машины;
  • диаметр и длина трубопровода;
  • высота подачи бетонной смеси.

Как и в случае с другими видами строительной техники, после получения расчетной мощности насоса это число можно смело рекомендовать умножать на 2. Это необходимо для заблаговременного предупреждения потребности в резком повышении давления – ведь никогда не предскажешь, чем стройбригада будет заниматься завтра.



betononasoss.ru

Стационарные бетононасосы SANY (Китай). Официальные поставки. SANY Heavy Industry Co., Ltd.

Бетононасосы C-5

Стационарные бетононасосы SANY C5 с дизельным силовым агрегатом

HBT5008C-5S

  • Стационарный бетононасос
  • Подача насоса: 50 куб.м/час
  • Давление подачи бетона: 8 МПа
  • Двигатель: дизельный SANY 55 кВт
  • Клапан: тип «S»

HBT6013C-5S

  • Стационарный бетононасос
  • Подача насоса: 65 / 40 куб.м/час
  • Давление подачи бетона: 8 / 13 МПа
  • Двигатель: дизельный SANY 114 кВт
  • Клапан: тип «S»

HBT6016C-5S

  • Стационарный бетононасос
  • Подача насоса: 70 / 45 куб.м/час
  • Давление подачи бетона: 10 / 16 МПа
  • Двигатель: дизельный SANY 180 кВт
  • Клапан: тип «S»

HBT8018C-5S

  • Стационарный бетононасос
  • Подача насоса: 85 / 50 куб.м/час
  • Давление подачи бетона: 10 / 18 МПа
  • Двигатель: дизельный SANY 180 кВт
  • Клапан: тип «S»

HBT12020C-5M

  • Стационарный бетононасос
  • Подача насоса: 120 / 75 куб.м/час
  • Давление подачи бетона: 11 / 21 МПа
  • Двигатель: дизельный Sinotruk-MAN 297 кВт
  • Клапан: тип «S»

HBT12020C-5W

  • Стационарный бетононасос
  • Подача насоса: 121 / 60 куб.м/час
  • Давление подачи бетона: 9,5 / 21,5 МПа
  • Двигатель: дизельный Isuzu Diesel 300 кВт
  • Клапан: тип «S»

Стационарные бетононасосы SANY C5 с электрическим мотором

HBT6006A-5

  • Стационарный бетононасос
  • Подача насоса: 70 куб.м/час
  • Давление подачи бетона: 7 МПа
  • Двигатель: электрический 75 кВт
  • Клапан: задвижка

HBT6013C-5

  • Стационарный бетононасос
  • Подача насоса: 65 / 40 куб.м/час
  • Давление подачи бетона: 8 / 13 МПа
  • Двигатель: электрический 90 кВт
  • Клапан: тип «S»

HBT6016C-5

  • Стационарный бетононасос
  • Подача насоса: 70 / 45 куб.м/час
  • Давление подачи бетона: 10 / 16 МПа
  • Двигатель: электрический 110 кВт
  • Клапан: тип «S»

Стационарные бетононасосы сверхвысокого давления SANY C5



HBT9028CH-5S

  • Стационарный бетононасос
  • Подача насоса: 95 / 70 куб.м/час
  • Давление подачи бетона: 19 / 28 МПа
  • Двигатель: 2 дизельных SANY 2 x 180 кВт
  • Клапан: тип «S»

HBT9035CH-5M

  • Стационарный бетононасос
  • Подача насоса: 90 / 50 куб.м/час
  • Давление подачи бетона: 19 / 35 МПа
  • Двигатель: 2 дизельных Sinotruk-MAN 2 x 297 кВт
  • Клапан: тип «S»


Стационарные бетононасосы
SANY обновлены
до версии C5

Царь среди бетонных насосов, класс качества 5А

Первый по объёму продаж в течение 10 лет подряд.

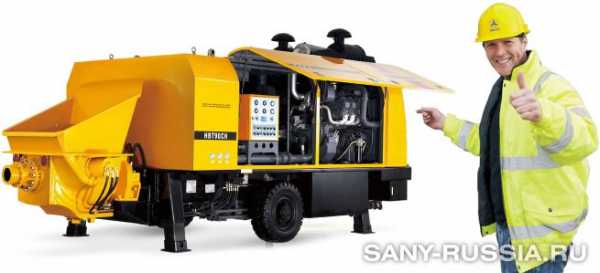

Стационарный бетононасос сверхвысокого давления SANY HBT90CH

Бетононасосы SANY предыдущих модификаций

Стационарные бетононасосы с дизельным силовым агрегатом

HBT60A-1406D

  • Стационарный бетононасос
  • Подача насоса: 70 куб.м/час
  • Давление подачи бетона: 7 МПа
  • Двигатель: дизельный 115 кВт
  • Клапан: задвижка

HBT60C-1413D

  • Стационарный бетононасос
  • Подача насоса: 65 / 40 куб.м/час
  • Давление подачи бетона: 8 / 13 МПа
  • Двигатель: дизельный 115 кВт
  • Клапан: тип «S»

HBT60C-1816D

  • Стационарный бетононасос
  • Подача насоса: 75 / 45 куб.м/час
  • Давление подачи бетона: 10 / 16 МПа
  • Двигатель: дизельный 165 кВт
  • Клапан: тип «S»

HBT80C-1813D

  • Стационарный бетононасос
  • Подача насоса: 85 / 55 куб.м/час
  • Давление подачи бетона: 7 / 13 МПа
  • Двигатель: дизельный 165 кВт
  • Клапан: тип «S»

HBT80C-1818D

  • Стационарный бетононасос
  • Подача насоса: 85 / 50 куб.м/час
  • Давление подачи бетона: 10 / 18 МПа
  • Двигатель: дизельный 186 кВт
  • Клапан: тип «S»

HBT90C-2016D

  • Стационарный бетононасос
  • Подача насоса: 95 / 60 куб.м/час
  • Давление подачи бетона: 10 / 16 МПа
  • Двигатель: дизельный 186 кВт
  • Клапан: тип «S»

HBT120A-1613D

  • Стационарный бетононасос
  • Подача насоса: 126 / 71 куб.м/час
  • Давление подачи бетона: 8,8 / 13 МПа
  • Двигатель: дизельный 273 кВт
  • Клапан: плашечный

HBT120C-2016D

  • Стационарный бетононасос
  • Подача насоса: 130 / 75 куб.м/час
  • Давление подачи бетона: 9 / 16 МПа
  • Двигатель: дизельный 273 кВт
  • Клапан: тип «S»

HBT120C-2120D

  • Стационарный бетононасос
  • Подача насоса: 120 / 75 куб.м/час
  • Давление подачи бетона: 13 / 21 МПа
  • Двигатель: дизельный 273 кВт
  • Клапан: тип «S»

Стационарные бетононасосы с электромотором

HBT50C-1413

  • Стационарный бетононасос
  • Подача насоса: 65 / 40 куб.м/час
  • Давление подачи бетона: 8 / 13 МПа
  • Двигатель: электрический 75 кВт
  • Клапан: тип «S»

HBT60A-1406

  • Стационарный бетононасос
  • Подача насоса: 70 куб.м/час
  • Давление подачи бетона: 7 МПа
  • Двигатель: электрический 75 кВт
  • Клапан: задвижка

HBT60C-1413

  • Стационарный бетононасос
  • Подача насоса: 65 / 40 куб.м/час
  • Давление подачи бетона: 8 / 13 МПа
  • Двигатель: электрический 90 кВт
  • Клапан: тип «S»

HBT60C-1816

  • Стационарный бетононасос
  • Подача насоса: 70 / 45 куб.м/час
  • Давление подачи бетона: 10 / 16 МПа
  • Двигатель: электрический 110 кВт
  • Клапан: тип «S»

HBT80C-1813

  • Стационарный бетононасос
  • Подача насоса: 85 / 55 куб.м/час
  • Давление подачи бетона: 7 / 13 МПа
  • Двигатель: электрический 110 кВт
  • Клапан: тип «S»

HBT80C-1818

  • Стационарный бетононасос
  • Подача насоса: 87 / 57 куб.м/час
  • Давление подачи бетона: 10 / 18 МПа
  • Двигатель: электрический 160 кВт
  • Клапан: тип «S»


HBT90C-1820

  • Стационарный бетононасос
  • Подача насоса: 90 / 50 куб.м/час
  • Давление подачи бетона: 11 / 21 МПа
  • Двигатель: 2 электрических 2 x 110 кВт
  • Клапан: тип «S»


Стационарные бетононасосы сверхвысокого давления

HBT90CH-2122D

  • Стационарный бетононасос
  • Подача насоса: 105 / 75 куб.м/час
  • Давление подачи бетона: 14 / 22 МПа
  • Двигатель: 2 дизельных 2 x 186 кВт
  • Клапан: тип «S»

HBT90CH-2128D

  • Стационарный бетононасос
  • Подача насоса: 95 / 70 куб.м/час
  • Давление подачи бетона: 19 / 28 МПа
  • Двигатель: 2 дизельных 2 x 186 кВт
  • Клапан: тип «S»

HBT90CH-2135D

  • Стационарный бетононасос
  • Подача насоса: 100 / 78 куб.м/час
  • Давление подачи бетона: 19 / 35 МПа
  • Двигатель: 2 дизельных 2 x 273 кВт
  • Клапан: тип «S»


HBT90CH-2150D

  • Стационарный бетононасос
  • Подача насоса: 90 / 50 куб.м/час
  • Давление подачи бетона: 24 / 48 МПа
  • Двигатель: 2 дизельных 2 x 273 кВт
  • Клапан: тип «S»


Благодаря непревзойдённой технической силе в сфере производства стационарных бетононасосов, SANY раз за разом превосходит даже собственные достижения, устанавливая рекорды по подаче бетона бетононасосом по всему миру.

Стационарные бетононасосы SANY приняли участие в строительстве 80 % высотных зданий имеющих высоту более 300 метров, как уже завершённых, так и находящихся в процессе строительства.

Стационарные бетононасосы SANY внесли свой вклад в каждое технически прорывное высотное строительстве в Китае.

Высотные здания, построенные с помощью стационарных бетононасосов SANY: SEG Plaza в Шэньчжэне (1), Международный финансовый центр в Гонконге (2), Телебашня Гуанчжоу (3), Международный коммерческий центр в Гонконге (4), Шанхайский всемирный финансовый центр (5), Восточная башня Финансового центра CTF в Гуанчжоу (6), Шанхайская башня (7), Бурдж-Дубай (8).


Некоторые объекты, построенные с помощью стационарных бетононасосов SANY

Стационарные бетононасосы SANY

www.sany-russia.ru

Стационарные бетононасосы

Сортировать по:

Форма заказать

Товаров на странице: 39152127333945515763697581879399

Стационарный бетононасос - это оборудование, которые используются для вертикальной и горизонтальной дистанционной подачи бетонной смеси по бетоноводу. Для подачи небольших объемов бетона для заливки фундамента или небольшой опалубки, а так же для работы с частным населением появились установки и на автомобильном шасси так называемые автобетононасосы, но стационарные бетононасосы по-прежнему пользуются большим спросом – за счет обширной разновидности мощностей и размеров.

Управляют стационарным бетононасосом с помощью шкафа управления или пульта. Большинство современных моделей стационарных бетононасосов типа БН-70 оснащены дистанционной системой контроля, это облегчает обслуживание процесса закачки, а так же своевременной остановки в случае необходимости. Дистанционное управление стационарным бетононасосом подачи бетона значительно упростит работы по монолитному строительству, которое стремительно развивается в наше время.

Перед решением о покупке конкретной модели стационарного бетононасоса следует определиться с необходимой производственной мощностью (дальность подачи, вертикальная или горизонтальная подача и необходимая скорость подачи бетона в кубических метрах) установки, сферой применения и показателями продуктивности. Наши специалисты Группы компаний ГидРО всегда готовы проконсультировать по всем вопросам, касающихся покупки и обслуживания стационарных бетононасосов. Для этого Вы можете нам позвонить по телефонам: +7 (34782) 78913, +7 (987) 1029814, либо написать на почту [email protected]

grbeton.ru

Бетонный насос


Бетононасос стационарный: типы и технические характеристики

Бетононасосом называется строительный прибор, предназначенный для подачи к месту строительных работ раствора смеси. Последнюю он вбирает в свой бункер из соответствующих резервуаров. Это бетономешалки или цистерны для хранения жидкого бетона. По специальному отводу агрегат может доставить раствор на довольно большую высоту или на далекое расстояние, если доставка осуществляется в горизонтальном направлении. Также он используется там, где нужно залить бетоном большие массивы. Например, для заливки опалубки будущего здания пришлось бы долго носить раствор ведрами, если бы не существовал стационарный бетононасос. Фото этого прибора можно увидеть ниже.

Бывают не только стационарные бетононасосы

В этой статье речь идет именно о механизмах стационарного типа. Но несколько слов стоит сказать о том, что они не единственные аппараты, предназначенные для перекачки бетона.

Автобетононасосами (АБН) называют устройства, перевозимые на шасси большинства производителей грузового автотранспорта. Такие транспортируемые массивные аппараты целесообразно применять в тех случаях, когда важно быстро доставлять большие количества раствора и быстро переправлять оборудование на другое место. Чаще всего мобильные бетононасосы используются при создании фундамента зданий. Кроме того, такие аппараты могут быть гораздо больше стационарных, а значит, мощнее.

На этом описание мобильных бетононасосов в рамках данной статьи заканчивается, перейдем к другим аппаратам.

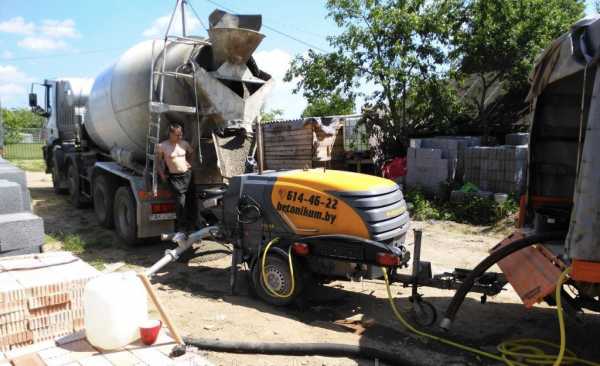

Стационарный

Как уже говорилось выше, кроме мобильного бывает бетононасос стационарный. Приборы этого типа не рассчитаны на самостоятельное передвижение в условиях городских дорог.

Для того чтобы такой насос было удобно передвигать в пределах стройки, он обычно оснащен шасси. При необходимости стационарный механизм перевозят на трале или при помощи грузового автомобиля.

Подобные аппараты очень часто применяют во время строительства небоскребов и просто высоких зданий. В качестве примера можно привести мировой рекорд доставки бетона на высоту с помощью насоса, который установили стационарные бетононасосы Putzmeister. Рекорд высоты составил целых 606 метров, что свидетельствует о функциональности. Насосы подобного типа также могут доставлять бетон на большие расстояния в горизонтальной плоскости.

На строительной площадке выбирают место, в которое всегда есть доступ для автомиксеров. Это нужно для своевременных разгрузок, ведь паузы в работе прибора не идут ему на пользу. К агрегату прикрепляется бетоноводная система. По сути она является соединенными между собой гибкими широкими трубами.

Действие механизма перестанет быть безупречным, если его не смазывать пусковой смесью. С этого работа начинается, и это делается все время, без перерывов. Ведь если раствор загустеет, в бетоноводе образуется пробка.

Если действие требует продолжительных пауз, смесь нужно пропускать через него как минимум один раз в 15 минут.

Строение

Чтобы производить своевременное правильное обслуживание агрегата, нужно знать, как устроен стационарный бетононасос. Технические характеристики разных аппаратов могут отличаться, но строение у них примерно одинаковое:

  1. Вибратор решетки, которая защищает бункер.
  2. Решетка для защиты бункера.
  3. Смазочная система.
  4. Шибер.
  5. Бункер с перемешивающим устройством.
  6. Цилиндры шибера.
  7. Подающие цилиндры.
  8. Емкости охлаждения.
  9. Цилиндры привода.

Существующие разновидности стационарных аппаратов

Неважно, мобильный бетононасос вы выбираете или бетононасос стационарный, характеристики зависят не от способа передвижения механизма, а от типа его устройства.

Аппараты второго типа могут иметь принципиальные отличия в своем устройстве. Чтобы знать, какой насос выбрать для той или иной цели, эту разницу нужно знать.

Агрегат может быть поршневым. В такой системе бетон направляется по трубам с помощью двух поршней. Бывают и однопоршневые устройства.

В насосах шторочного типа система подачи бетона скрыта так называемыми шторками, которые расположены сразу перед бетоноводом. В шиберных устройствах вместо шторок установлен шиберный узел.

Устройства с шибером

Бетононасос (стационарный он или мобильный, неважно) бывает шиберным. Шибер (заслонка) является главной механической деталью устройства. Он может быть выполнен в виде поворотной трубы, хобота, клина.

Шибер всегда делается прочным и толстым. Поверхность его должна быть гладкой. Иначе неровности отразятся на бетоне, ведь при высоком давлении, какое бывает в механизме, каждая неровность приводит к выступлению раствора на поверхность.

Шибер должен также быть износостойким, иначе он быстро выйдет из строя в столь агрессивных условиях работы. Его нет в бетононасосах роторного типа.

Роторные

Роторный элемент способен проталкивать смесь, с густотой которой не справилось бы устройство другого типа. Бетон движется по трубам, направляемый роликами в роторе. Ролики оказывают давление на насос с рукавами, которые сжимаются и разжимаются. Это отличие и делает роторный аппарат столь эффективным.

Бензонасос стационарный роторного типа отличается еще и относительно тихой работой двигателя.

В случае затвердевания смеси внутри отвода достаточно включить режим вращения двигателя в обратную сторону.

Поршневые

В наше время используют двухпоршневые агрегаты, однопоршневые системы постепенно уходят в прошлое. Такие насосы оснащены дизельным или электрическим двигателем.

Стационарный дизельный бетононасос способен обеспечить большую скорость подачи бетона. В секунду такой насос может передавать на место назначения до 60 литров смеси.

За час работы стандартный дизельный бетононасос перекачивает около 60 кубометро

vest-beton.ru

Стационарные бетононасосы. Виды и области применения стационарных бетононасосов

Такой тип строительного материала, как бетон, обладает широчайшими возможностями для своего использования. На данный момент, практически отсутствуют объекты, в процессе возведения которых не был бы использован данный состав. Преимуществами бетона являются его прочность, долговечность, экологическая чистота, а также доступная стоимость. В числе сильных сторон смеси присутствуют и другие факторы, обладающие не меньшей важностью. В любом случае, для работы с материалом используется огромное количество самого разного оборудования специального назначения.

Стационарные бетононасосы являются одним из самых распространённых типов техники для работы со смесью. Они обеспечивают возможность подачи свежеприготовленного состава в горизонтальном и вертикальном направлении. Этот тип изделия обеспечивает существенные преимущества, а также ряд других, не менее важных факторов. Установка представляет собой поршневую систему, гарантирующую закачку и транспортировку смеси по специальной трубе до места дальнейшей укладки. Стационарные бетононасосы применяются для подачи бетона в крупные блоки, массивы, стенки туннелей, а также перекрытия зданий и многие другие конструкции.

Стационарные бетононасосы имеют несколько ключевых факторов, обеспечивающих их отличие от других вариантов изделия. В первую очередь, необходимо отметить отсутствие возможности самостоятельного передвижения. В большинстве случаев, присутствует автомобильное шасси, но для обеспечения транспортировки используется тягач. В связи с этим, обеспечивается преимущество над мобильными версиями, заключающееся в увеличенной мощности.

Стационарные бетононасосы могут подразделяться на несколько категорий, что обеспечивает классификацию по различным признакам. Чаще всего, рассматривается вариант, включающий тип подачи смеси:

  1. Вакуумные стационарные бетононасосы. Состав подаётся по трубам за счёт создания в приёмном лотке вакуума. Этот вариант довольно эффективен, но имеет определённые особенности, не обеспечивающие серьёзных преимуществ.

  2. Поршневые стационарные бетононасосы. Смесь транспортируется по системе с использованием мощности одного или нескольких поршней. При этом, имеется внутреннее подразделение на категории:

2.1) Шторочные. Механизм подачи бетона в процессе его перемещения должен отделяться от бетоновода специальной конструкцией – шторками.

2.2) Шиберные. Используется механизм подачи, обеспечивающий отделение от бетоновода особым шиберным узлом S или С типа. Конкретный вариант следует выбирать на основании факторов, в условиях которых осуществляется работа.

Стационарные бетононасосы представляют собой несамоходные типы аппаратов, обладающие возможностью пристёгиваться в качестве прицепа к различным типам тягачей. В качестве двигателя используется мотор, работающий на дизельном топливе или электричестве. Второй вариант не является популярным, но относительно часто встречается. Стационарные бетононасосы получили широчайшее распространение в сфере строительства крупных объектов, когда возникает потребность обеспечить эффективную подачу состава. Как известно, бетон лучше всего укладывать за один раз, чтобы конструкция была полностью монолитной и не имела в своей структуре холодных швов. Стационарные бетононасосы обладают высокими эксплуатационными характеристиками. Так, среднестатистические аппараты, применяемые при возведении крупных объектов, способны поднять состав на высоту до 100 метров или обеспечить перекачку на дальность до 250 метров. Стационарные бетононасосы, помимо многочисленных преимуществ, обладают некоторыми недостатками. Сюда относится необходимость монтировать устройство заново каждый раз, когда осуществляется смена места работы.

Стационарные бетононасосы должны выбираться в соответствии с несколькими факторами. Следует детальнее рассмотреть подобный момент, поскольку он имеет ключевую важность в процессе поиска оптимальной модели:

  • Производительность. Данная характеристика определяет, насколько эффективным будет передача материала. Подобный параметр имеет два значения – для вертикальной и горизонтальной транспортировки материала. Измерение производится в кубических метрах, способных быть доставленными до места укладки от цистерны за один час.
  • Мощность электрического или дизельного двигателя, которым оснащается стационарный бетононасос. Этот параметр очень важен по той причине, что именно он определяет основные параметры изделия, куда относится производительно, а также высота и дальность подачи.
  • Максимальная высота подачи бетона. Стационарные бетононасосы имеют данный показатель, достигающий нескольких сотен метров. Как правило, столь существенного значения не требуется, но оно позволяет гарантировать надёжность функционирования в любых условиях.
  • Наличие выносной стрелы. Стационарные бетононасосы должны подавать состав до места проведения работ и для обеспечения этого используется выносная стрела, длиной от 10 до 70 метров. Этот параметр зависит от модели и следует задуматься над его значением до того, как будет осуществлён поиск оптимального варианта.

Стационарные бетононасосы имеют несколько внешних факторов, ограничивающих возможности их использования. В первую очередь, сюда следует отнести показатели самой смеси. Бетон с высокой подвижностью будет легко транспортироваться по трубе вплоть до самого места укладки. Но если смесь достаточно густая, то движение может быть несколько затруднено. Не менее важную роль играет объёмная масса состава, закачиваемого к месту укладки. Стационарные бетононасосы имеют двигатель, который работает против сил гравитации, нагнетая смесь. Таким образом. Увеличение плотности приводит к различным проблемам, в числе которых может значиться полная остановка.

  • В нашей компании Вы можете заказать услугу стационарный автобетононасос в аренду. Уточняйте подробности по телефону.

dombeton.ru

Принцип работы бетононасоса - Всё о бетоне

Потребность самых разнообразных строительных отраслей в бетоне постоянно возрастает и это весьма закономерно, потому что такие конструкции являются достаточно надежными и долговечными при соблюдении особенных технологий их производства. Помимо того, что непременно стоит соблюдать качество бетонной смеси, довольно актуальным является и процесс доставки бетона непосредственно на место его укладки. Здесь на первое место встает специальная техника, которая обеспечивает непрерывную подачу, а именно бетононасосы.

Схема бетонирования: 1 — Бетономешалка, 2 — Бетононасос, 3 — Резиновый шланг, 4 — Бетоновод, 5 — Подвеска трубы, 6 — Труба.

Принцип работы

Бетононасос является специальным устройством и предназначен для подачи смесей бетонных к месту их укладки по предназначенным для этого трубопроводам либо же бетоноводам при строительстве различных зданий и разнообразных сооружений из сплошного монолита либо же железобетона. Работа основана на обычном принципе вытеснения и заключается в создании изменяющегося объема в системе. Если же объем полностью заполняется бетонной смесью, а после этого несколько уменьшается, то происходит ее вытеснение в специальный бетоновод.

Про принципу работы они подразделяются на поршневые, которые имеют периодическую подачу, а также шланговые, такие характеризуются непрерывной подачей смеси. По принципу своей работы бывают стандартными, прицепными, мобильными, либо же это могут быть автобетононасосы. Привод у них может быть гидравлический либо же механический. Самыми основными параметрами такой строительной техники являются высота подачи, расстояние и производительность.

Схема поршневого инструмента.

Принцип работы значительно отличается друг от друга, потому как они имеют абсолютно разное устройство. К достоинствам такого типа насосов можно отнести простоту исполнения их гидропривода, довольно небольшой расход электроэнергии и постоянное сечение шланга, которое способствует более лучшей перекачке, и возможность подачи смесей бетонных с легкими заполнителями и, конечно же, обеспечивает простоту эксплуатации и последующего обслуживания. Однако, несмотря на все положительные качества, бетононасос имеет некоторые недостатки, а именно предъявление высоких требований к подвижности и, естественно, составу перекачиваемой смеси бетонной и довольно ограниченная дальность подачи бетона.

Необходимо учитывать то, что чем больше сам диаметр труб, тем выше и его себестоимость и, естественно, тем ниже создаваемый напор при подаче бетона. В последнее время огромнейшую популярность начали приобретать бетоноводы, потому что с их помощью осуществляется подача смеси бетонной непосредственно к самому месту назначения, а для этого совершенно не нужно дополнительно прокладывать трубопровод.

Большой популярностью пользуются и автобетононасосы, потому что они отличаются небольшими размерами и тем, что их с легкостью можно перемещать для укладки бетона.

Особенности

Схема поршневого инструмента одностороннего действия.

Для запуска в работу используется специальное цементное молочко либо же особая пусковая смесь химическая. Цементное молочко можно изготовить непосредственно на самой площадке строительной при помощи нескольких мешков цемента и воды.

Принцип работы подобного агрегата зависит непосредственно от самой конструкции. Из миксера в особый бункер автобетононасоса поступает качественная свежеприготовленная смесь, которая по специальному бетоноводу-стреле будет обязательно перекачиваться в определенное нужное место. Длина стрелы при этом может составлять несколько десятков метров. Однако есть и иные методы подачи бетона при помощи автобетононасоса, так называемый трубопровод магистральный, который собирается из определенных труб специальных металлических непосредственно на самом объекте строительства.

Трубы можно нарастить на нужную длину, которая значительно превышает вылет стрелы. На конце же трубопровода расположен особый резиновый рукав, который зачастую называется хоботом. Такое устройство дает возможность маневрировать в процессе бетонирования. Магистральный трубопровод применяется для подачи бетона непосредственно на фундамент, в подвалы дома, именно туда, где использовать стрелу совершенно невозможно из-за присутствия на объекте определенных линий электропередач.

Типы

Схема прицепного инструмента: 1 — Автошасси, 2 — Блок цилиндра, 3 — Приемный бункер, 4 — Привод, 5 – Кожух.

Инструменты различаются по своему типу, они могут быть механическими и гидравлическими, а по конструкции же насоса они бывают поршневыми и безпоршневыми, стационарными либо же выполненными на базе автомобиля.

Принцип работы поршневого основывается на том, что бетонная смесь всасывается непосредственно из самого бункера, а вот возвратное движение поршня, на который переключается колено шибера, толкает ее в трубу бетоновода. Значительным преимуществом является то, что такие агрегаты обладают гидравлическим приводом, в котором учитывается скорость подачи смеси, практически неизменная, потому что поршень обладает довольно большим ходом и работает плавно, отчего смесь перемещается по бетоноводу довольно равномерно, без каких-либо лишних импульсных скачков.

Благодаря этому очень сильно снижается сопротивление перемещения смеси в бетоноводе, что дает возможность использовать двигатель намного меньшей мощности, нежели в самой конструкции с механическим или же шатунным приводом. Гидравлический способен перемещать смесь бетона на очень большую высоту и дистанцию. По сравнению с подобными приводами механическими гидравлические создают необычайно большое давление в бетоноводе.

Бетононасос с приводом поршневым подвержен износу поршней из-за постоянного трения, который вызывается особыми микрочастичками бетонной смеси и молочка цементного, проникающими прямо между стенками поршней и самого цилиндра поршневого. Износ с приводом механическим происходит намного быстрее, нежели у подобных гидравлических, потому что они имеют намного меньший запас хода поршней, и вынуждает их выполнять намного большее число циклов для достижения необходимого давления в бетоноводе.

Схема автобетононасоса.

Першневой с двумя цилиндрами способен подавать бетон практически постоянно и непрерывно, что обеспечивают попеременные такты закачки самого бетона в цилиндры. Бетононасос же с одним цилиндром работает с некоторыми перерывами, потому как подаваемая им смесь бетона в бетоноводе пульсирует от максимального к самому наименьшему давлению, точно так, как движется и сам поршень.

В гидравлических поршневых в качестве специального наполнителя выступает вода либо же минеральное масло, которое имеет довольно сильное давление и обеспечивает быструю закачку бетона.

Роторный, который относится к беспоршневым, устроен таким образом, что внутри него есть специальный корпус, внутри которого расположен ротор с закрепленными на нем специальными толкающими и прижимными роликами, которые покрыты по всему периметру резиной. В корпусе ротора есть специальное отверстие обрезиненное, в котором непосредственно расположен специальный армированный резиновый шланг.

При вращении ротора в определенную сторону покрытые резиной специальные ролики прижимают шланг, при этом продвигая бетонную смесь прямо по шлангу, начиная от приемного бункера и заканчивая бетоноводом. Конструкция роторного обеспечивает довольно равномерную подачу бетона, в том числе и более жесткого, потому что пробки в них устраняются очень быстро переключением насоса на функцию реверс. Однако производительность роторных довольно небольшая.

Такие используются при довольно незначительных объемах работ, а именно на тех участках, где подача и укладка бетона значительно усложняется слишком частым армированием. Основным недостатком совершенно любой производительности является слишком быстрый износ шланга, который повреждается заполнителем смеси бетонной, в частности таким, как щебень.

Стационарный

Схема стационарного бетононасоса.

Самый обыкновенный стационарный выполняется в нескольких самых различных вариантах и устанавливается в основном на грузовик бортовой либо же специальную платформу, которая обеспечивает удобство транспортировки. Необходимо отметить, что такая конструкция выполнена в виде прицепа с шасси и работает, обеспечивая непрерывную подачу бетона. Такой можно перевозить от одного строительного объекта к другому, просто подцепив его за специальное приспособление к грузовику. Принцип работы основывается на том, что данный агрегат может непрерывно перекачивать большое количество бетона. Конструкция такого приспособления поддерживает сразу два различных режима, такие, как подача бетона под довольно высоким давлением, однако при таком режиме работы производительность очень сильно падает, и режим очень низкого давления, но с намного большей производительностью. Такая необходимость обусловлена тем, что при выполнении укладки труб бетоновода на острые углы необходимо развивать очень высокое давление в самих цилиндрах, чтобы тем самым немного приподнять сам бетон под ними.

Работа

Установка стационарного на специальную платформу либо же в кузов грузовика не может обеспечить ему мобильность, потому как его можно лишь перевозить с одного участка территории на другой. Полноценным бетононасосом является автомобильный, потому что он является уникальной в своем роде конструкцией, которая располагается непосредственно на шасси автомобиля и зачастую усиливается намного большим числом шасси, чем стандартная серийная версия автомобиля подобного назначения. Работа является намного более совершенной, потому что она обеспечивает постоянную подачу бетона и мобильность самой конструкции.

Важным элементом такой конструкции является наличие специальной раскладной стрелы бетоновода, которая состоит сразу из нескольких отдельных колен, каждое из которых является неподвижным. Повороты, а также подъемы каждой отдельной секции каждой стрелы осуществляются при помощи специального особенного управления и позволяют придать подобной конструкции необходимое положение и сразу же начать непосредственную заливку бетона. Существуют бетоноводы со стрелами самой различной длины, которые обеспечивают легкость и маневренность управления.

1pobetonu.ru
