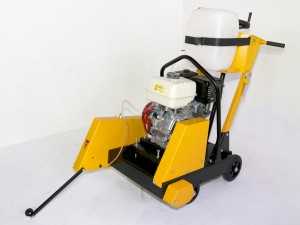

Резчики швов
Резчики предназначены для нарезки конструкционных и технологических швов в покрытиях из асфальта, бетона, железобетона, специальных видов монолитных покрытий полов, других конструкционных и отделочных строительных материалов. При проведении дорожных строительных и ремонтных работ резчики применяются для создания температурных швов, вскрытия коммуникационных каналов, обрезки кромок дорожного покрытия. Резчики предназначены для использования в районах с умеренным климатом на открытом воздухе в температурном интервале от -10°С до +40°С и относительной влажности воздуха до 100 %.
Использование бензинового или электрического двигателя обеспечивает возможность эксплуатации резчиков как на открытых площадях, так и в закрытых помещениях. Широкий диапазон мощности используемых в модельном ряде резчиков швов двигателей позволяет производить резку швов общей глубиной до 360 мм при использовании алмазных отрезных кругов диаметрами от 300 до 900 мм. Конструкцией машин предусмотрена плавная фиксируемая регулировка глубины реза. Резчики швов оснащены автономной системой подачи воды в зону резания.
Комплектация резчиков швов профессиональным алмазным инструментом с торговой маркой СПЛИТСТОУН, специально разработанным для отдельных видов покрытий – сегментными отрезными дисками для машинной резки — существенно повышает эффективность использования этих машин в реальных производственных условиях. При этом обеспечивается высокий ресурс работы инструмента, а производительность нарезки шва, например, в асфальтовом покрытии с гранитным наполнителем при глубине реза 50 мм — 60 пог.м/час, а при обработке асфальтового покрытия с песчаным наполнителем – 100 пог.м./час.
Модельный ряд резчиков швов CS СПЛИТСТОУН
Резчики швов 14 серии
| CS-146 | CS-149 | CS-1413 | CS-144E | CS-147E | |||
| Диаметр алмазного круга, max, мм | 400 | 500 | 500 | 400 | 400 | ||
| Частота вращения круга,max, мин-1 | 3030 | 3030 | 2600 | 3045 | 3045 | ||
| Глубина реза, max, мм | 135 | 190 | 190 | 135 | 135 | ||
| Посадочный диаметр инструмента, мм | 25,4 | ||||||
| Двигатель HONDA модель | GX 200 | GX 270 | GX 390 | ||||
| Мощность двигателя, кВт (л.с.) | 4,1 (5,5) | 6.3 (8.4) | 8,7 (11,7) | 4,0 (5,3) | 5,5 (7,3) | ||
| Ёмкость бензобака, л | 3,1 | 5,3 | 6,1 | — | — | ||
| Расход топлива при полной нагрузке, л/ч | 1, | 2,5 | 3,5 | — | — | ||
| Рабочие габариты(ДхШхВ), мм | 900x535x1205 | 900x540x1210 | 990x535x1270 | 980x540x1210 | 980x540x1210 | ||
| Масса эксплутационная, кг без воды с водой | 75 95 | 85 105 | 93 113 | 84 104 | 104 110 | ||
| Производительность резки, кв.см/мин | 380 | 310 | 250 | 310 | |||
Резчики швов 18 серии
| CS-189 | CS-1813 | CS-1810E | CS-1815E | |||||
| Диаметр алмазного круга, max, мм | 500 | 500 | 500 | 500 | ||||
| Частота вращения круга,max, мин-1 | 2730 | 2730 | 2700 | 2700 | ||||
| Глубина реза, max, мм | 190 | 190 | 190 | 190 | ||||
| Посадочный диаметр инструмента, мм | ||||||||
| Двигатель HONDA модель | GX 270 | GX 390 | Электрический | |||||
| Мощность двигателя, кВт (л.с.) | 6,3 (8,4) | 8,7 (11,7) | 7,5 (10) | 11 (15) | ||||
| Ёмкость бензобака, л | 5,3 | 6,1 | — | — | ||||
| Расход топлива при полной нагрузке, л/ч | 2,5 | 3,7 | — | — | ||||
| Рабочие габариты(ДхШхВ), мм | 1200x720x1200 | 1200x720x1200 | 1200x720x1200 | 1200x720x1200 | ||||
| Масса эксплуатационная, кг без воды с водой | 146 154 | 166 174 | 170 190 | 180 200 | ||||
| Производительность резки, кв.см/мин | 380 | 500 | 400 | 500 | ||||
Резчики швов 24/32 серии
| CS-2415E | CS-3215E | CS-2413 | CS-3213 | ||||
| Диаметр алмазного круга, max, мм | 600 | 900 | 600 | 900 | |||
| Частота вращения круга,max, мин-1 | 1920 | 1270 | 1920 | 1270 | |||
| Глубина реза, max, мм | 220 | 360 | 220 | 360 | |||
| Посадочный диаметр инструмента, мм | 25,4 | ||||||
| Двигатель HONDA модель | Электрический | Электрический | GX 390 | GX 390 | |||
| Мощность двигателя, кВт (л.с.) | 11,0 (14,7) | 11,0 (14,7) | 8.7 (11,7) | 8.7 (11,7) | |||
| Ёмкость бензобака, л | — | — | 6,1 | 6,1 | |||
| Расход топлива при полной нагрузке, л/ч | — | — | 3,7 | 3,7 | |||
| Рабочие габариты(ДхШхВ), мм | 1470x760x1340 | 1625x760x1340 | 1435x760x1340 | 1590x760x1340 | |||
| Масса эксплутационная, кг без воды с водой | 254270 | 274290 | 203220 | 223240 | |||
| Производительность резки, кв.см/мин | 600 | 500 | 450 | 400 | |||
Конструкционными особенностями наших резчиков швов являются:
| 1. Простота конструкции. Конструкторским бюро СПЛИТСТОУН удалось создать целую линейку резчиков швов с продуманной конструкцией и высокими эксплуатационными характеристиками, благодаря которым машины получили целый ряд преимуществ, перечисленных ниже. | |
| 2. Высокая ремонтопригодность. | |
| 3. Простота обслуживания | |
| 4. Универсальная рама Позволяет устанавливать на одно шасси машины как бензиновые так и электродвигатели добавляя потребителю больше возможностей при эксплуатации резчиков, делая их более универсальными, ремонтопригодными. Делает резчики швов СПЛИТСТОУН более доступными, благодаря снижению стоимости при производстве машин. | |
| 5. Возможность установки диска на некоторых моделях слева и справа предназначена для большего удобства оператора либо потребности выполнить рез в непосредственной близости стен, бордюров, заборов, мягкого грунта. | |
| 6. Наличие указателя линии реза позволяет выполнять рез более точно. | |
| 7. Быстрая замена инструмента особенно удобна при больших объемах работ, а также при выполнении резов по разным материалам. | |
| 8. Быстрая замена ремней | |
| 9. 20-литровый бак для воды | |
| 10. Автомат защиты электродвигателя | |
| 11. Уровень глубины реза . | |
| 12. Большие колёса, обеспечивающие высокую манёвренность и лёгкость прокатки | |

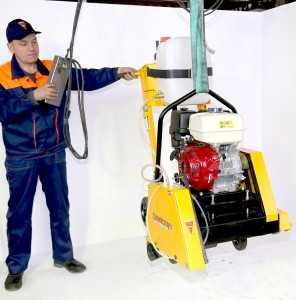

| 13. Траверса для подъёма машины |
splitstone.ru
Резчик швов CS-1813 :: splitstone.ru
Предназначен для резки швов в покрытиях из асфальта, бетона, железобетона и других строительных материалов. Самый высокопроизводительный резчик в модельном ряду. Для ценителей качества и своего времени.
Технические характеристики
| Модель | CS-1813 |
|---|---|
| Диаметр алмазного инструмента, мм | 500 |
| Максимальная глубина реза, мм | 190 |
| Диаметр посадочного отверстия, мм | 25,4 |
| Частота вращения алмазного инструмента, мин-1 | 2730 |
| Модель двигателя | Honda GX390 |
| Мощность двигателя, кВт (л.с.) при 3600 мин-1 | 8,2 (11) |
| Вид топлива | Бензин АИ-92 |
| Емкость топливного бака, л | 6,1 |
| Расход топлива, л/ч | 3,7 |
| Вид масла двигателя | SAE 10W-30 |
| Обьем масла в двигателе, л | 1.1 |
| Количество и тип ремней ременной передачи | 3 ремня клиновых AV 10 х 1025 La, Gates 6221 ( XPZ 1013) |
| Габаритные размеры: Д x Ш x В, мм -транспортные(со снятым водилом) -рабочие | 1050 x 720 x 875 1200 x 720 x 1200 |
| Масса снаряженная, кг -без воды -с водой | 154 174 |
| 20 ЛЕТ НА РЫНКЕ РОССИИ — 60% РОССИЙСКОГО ПАРКА РЕЗЧИКОВ ШВОВ |
splitstone.ru
дорожная и строительная техника :: splitstone.ru
Наша компания Сплитстоун – крупнейший российский производитель и признанный лидер рынка современной малой техники на территории России, Белоруссии и Казахстана.

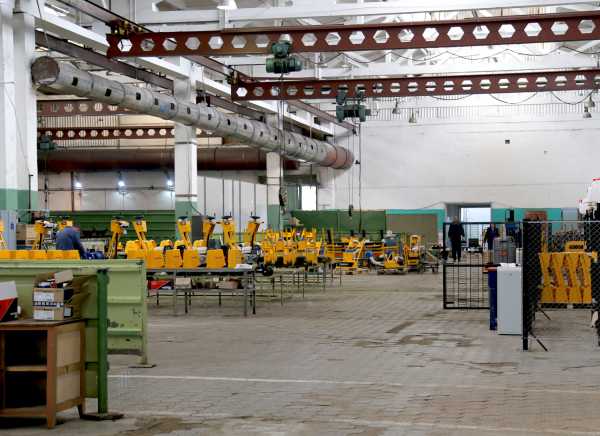

Наш завод – Канашский завод технологической оснастки (КЗТО) расположен в г. Канаш Чувашской республики.
Высокое качества каждого изделия, использование лучших мировых комплектующих, технологий и материалов, строгие требования к каждому компоненту своих машин, тщательное проектирование, эргономичность, широкие испытания на надежность и функциональность — все это в течении долгих 15 лет, заслужило доверие рынка и сделало оборудование Сплитстоун предпочтительным для многих компаний. По нашим оценкам мы занимаем около 30% рынка.
Все машины нашей компании разработаны собственным КБ и многие конструкторские решения запатентованы.
Гарантия на наши машины 1 год. Все машины обеспечиваются гарантийным и послегарантийным сервисным обслуживанием в уполномоченных сервисных центрах СПЛИТСТОУН. Вы легко и быстро сможете приобрести любые расходные материалы и запасные части.
Наши машины очень надежны и надлежащем но не большом обслуживании работают по 3-5 лет. Стоимость владения таким образом оказывается очень низкой.
Все машины могут быть укомплектованы эффективным и производительным инструментом СПЛИТСТОУН.
ВИБРОПЛИТЫ СПЛИТСТОУН® VS 9 моделей
Широкое разнообразие виброплит позволяет применять их для уплотнения грунтов, песка, дроблёных скальных пород. Наши виброплиты успешно используются при укладке разнообразных дорожных покрытий, уплотнении асфальто-бетонных и других бетоносодержащих строительных смесей.Использование виброгасящих ковриков на подошвах виброплит делает их незаменимыми при укладке дорожной плитки, брусчатки и бордюрного камня. Виброплита позволяет произвести уплотнение грунта или дорожного покрытия в тех местах, где каток использовать невозможно, на ограниченных по площадках: дорожках, траншеях.
РЕЗЧИКИ ШВОВ СПЛИТСТОУН® CS 12 моделей
Модельный ряд резчиков швов обеспечивает возможность нарезки конструкционных и технологических швов с плавной регулировкой глубины реза до 320 мм в покрытиях из асфальта, асфальтобетона, бетона, железобетона и других материалов. Применяются также при резке температурных швов, обрезке кромки дорожного полотна, при проведении ямочного ремонта дорог.Установка бензиновых и электрических двигателей позволяет эксплуатировать эти машины на открытых площадках и в закрытых помещениях.Использование отрезных алмазных дисков СПЛИТСТОУН для сухой резки делает возможным проведение работ практически круглый год даже при отрицательной температуре окружающей среды.
МОЗАИЧНО-ШЛИФОВАЛЬНЫЕ МАШИНЫ СПЛИТСТОУН® GM 8 моделей
Шлифовальные машины серии GM предназначены для выравнивания, шлифования и полирования конструкционных и отделочных материалов покрытий полов.Двухтраверсная модель GM-245 используется при обработке больших поверхностей, не даёт необработанных “мёртвых” зон, позволяет добиться высоких показателей плоскостности. Двухскоростной режим вращения траверс в разные стороны, возможность подключения пылесоса и подачи воды в зону обработки через полые валы, быстросменное крепление инструмента позволяют достигнуть максимальной эффективности и качества в минимальные сроки.
РЕЗЧИКИ КРОВЛИ СПЛИТСТОУН® CR 5 моделей
Предназначены для резки мягкой кровли, удаления мягких верхних слоёв старой кровли — спрессованного рубероида, пергамина, битума, подложки из шлаковаты или иных теплоизоляционных материалов. Оснащение резчиков кровли бензиновыми и электрическими двигателями позволяет использовать их в различных условиях.В качестве режущего инструмента на резчиках кровли применяются специальные фрезы СПЛИТСТОУН с твёрдосплавными вставками.
РАЗДЕЛЬЩИКИ ШВОВ И ТРЕЩИН СПЛИТСТОУН® CS 3 модели
Для восстановления целостности дорожных покрытий, имеющих температурные швы и развитые трещины, применяются раздельщики швов и трещин. Раздельщики швов и трещин предназначены для вскрытия трещин, в том числе криволинейных, и подготовки их к заливке битумными мастиками. Кроме того, эти машины могут использоваться для резки геометрически правильных, объёмных швов. Операция разделки позволяет создать полость определённой конфигурации, последующее заполнение которой специальными мастиками восстанавливает целостность покрытия и предотвращает дальнейшее развитие трещин.
splitstone.ru

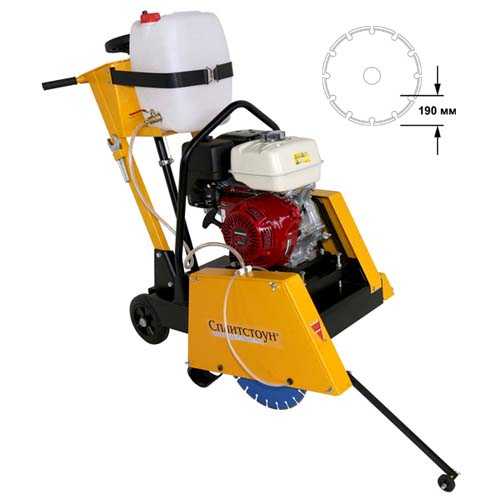

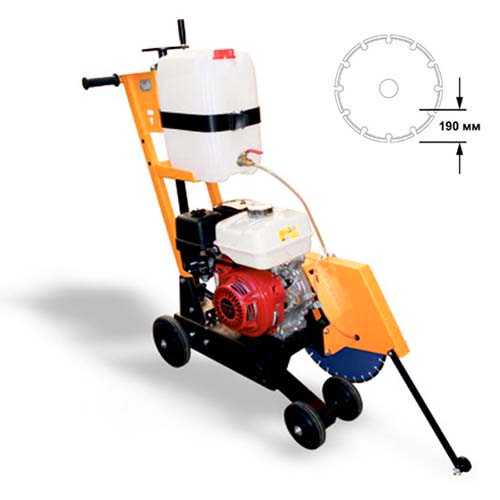

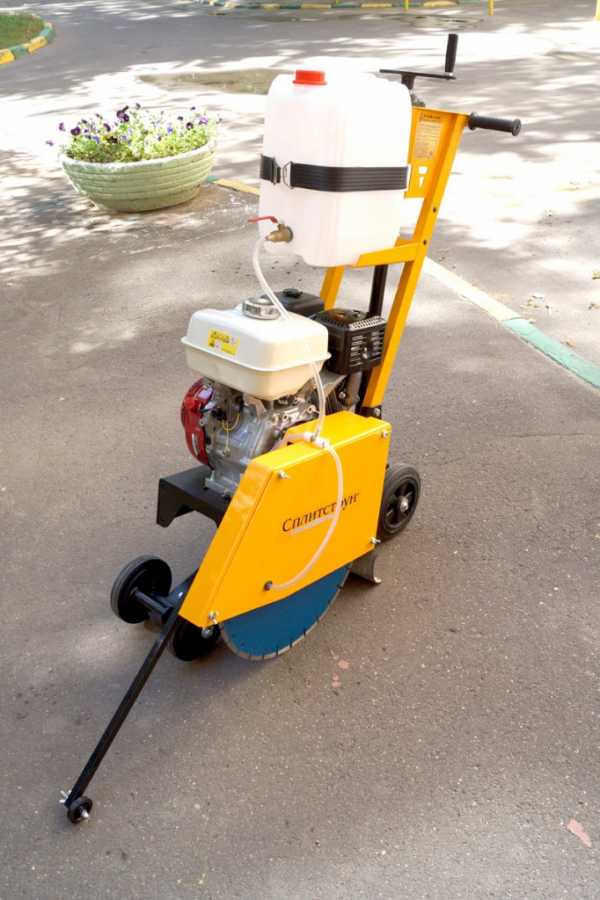

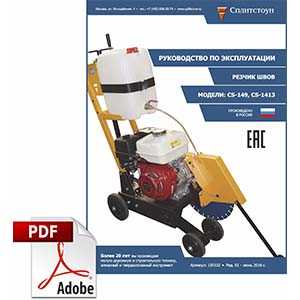

Резчик швов CS-149 :: splitstone.ru
Резчик предназначен для нарезки конструкционных и технологических швов в покрытиях из асфальта, бетона, железобетона, специальных видов монолитных покрытий полов, других конструкционных и отделочных строительных материалов. При проведении дорожных строительных и ремонтных работ резчик применяется для создания температурных швов, вскрытия коммуникационных каналов, обрезки кромок дорожного покрытия.
Резчик предназначен для использования в районах с умеренным климатом на открытом воздухе в температурном интервале от -10°С до +40°С и относительной влажности воздуха до 100 %.
Технические характеристики
| Модель | CS-149 |
|---|---|
| Диаметр алмазного инструмента, мм | 500 |
| Максимальная глубина реза, мм | 190 |
| Диаметр посадочного отверстия, мм | 25.4 |
| Частота вращения алмазного инструмента, мин-1 | 3030 |
| Модель двигателя | Honda GX270 |
| Мощность двигателя, кВт (л.с.) при 3600 мин-1 | 6.3 (8.4) |
| Вид топлива | Бензин АИ-92 |
| Емкость топливного бака, л | 5.3 |
| Расход топлива, л/ч | 2.5 |
| Вид масла двигателя | SAE 10W-30 |
| Обьем масла в двигателе, л | 1.1 |
| Количество и тип ремней ременной передачи | 3 ремня клиновых AVX 10 х 700 La, Gates 6208 MC (XZP 687) |
| Габаритные размеры: Д x Ш x В, мм -транспортные(со снятым водилом) -рабочие | 860 x 500 x 600 930 x 535 x 1205 |
| Масса снаряженная, кг:без воды, с водой | 85 105 |
| 20 ЛЕТ НА РЫНКЕ РОССИИ — 60% РОССИЙСКОГО ПАРКА РЕЗЧИКОВ ШВОВ |
splitstone.ru
резчики кровли :: splitstone.ru

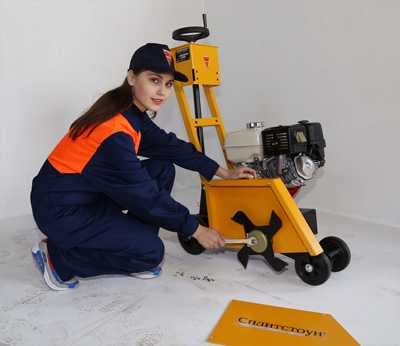

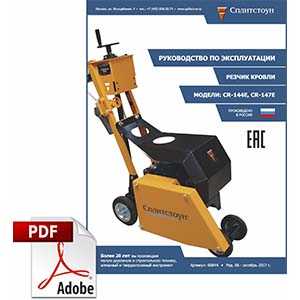

Резчики кровли CR, бензиновые и электрические
Резчики кровли являются уникальным специализированным оборудованием, предназначенным для высокопроизводительного демонтажа старой мягкой кровли на плоских крышах. Резчики предназначены для резки уложенного мягкого кровельного материала при его замене.
С их помощью режется на куски мягкие верхние слои старой кровли (спрессованного рубероида, пергамина, битума, подложки из шлаковаты или иных теплоизоляционных материалов) для легкого последующего удаления.
В качестве режущего инструмента на резчиках кровли применяются специальные кровельные фрезы с твёрдосплавными сегментами, разработанные и изготавливаемые СПЛИТСТОУН. Данный инструмент обладает хорошим ресурсом и производительностью. Он не боится касания бетонного основания крыши или встречи со случайными предметами, скрывающимися под мягкой кровлей. Максимальная глубина реза составляет 90 мм
Скорость удаления мягкой кровли нашими резчиками кровли увеличивается примерно в 50 раз по сравнению с «топорным методом».
Оснащение резчиков кровли бензиновыми и электрическими двигателями позволяет использовать их в различных условиях. Они достаточно легки и могут быть подняты на крышу.
Для защиты двигателя от шлама во время резки нами разработан дополнительный кожух.
Резчики кровли выпускаются с 2002 года и уже очень многие потребители оценили великолепную скорость их реза.
Модельный ряд резчиков кровли CR СПЛИТСТОУН
| CR-149 | CR-1413 | CR-146 | CR-144E | CR-147E | |
| Частота вращения инструмента, мин -1 | 3030 | 3030 | 3030 | 3045 | 3045 |
| Глубина реза, max, мм | 90 | 90 | 90 | 90 | 90 |
| Двигатель Honda модель | GX270 | GX390 | GX200 | Электрический | Электрический |
| Емкость бензобака | 5,3 | 6,1 | 3,1 | — | — |
| Мощность двигателя, кВт (л.с.) | 6,3 (8,4) | 8,7 (11,7) | 4,1 (5,5) | 4,0 (5,3) | 5,5 (7,3) |
| Габариты(ДхШхВ), мм -транспортные -рабочие | 840x520x640 900x540x1210 | 840x520x540 900x540x1210 | 840x520x550 980x540x1210 | 840x520x550 980x540x1210 | 840x520x550 980x540x1210 |
| Масса снаряженная, кг | 79 | 84 | 70 | 78 | 87 |
| Производительность*,кв.см/мин | 2000 | 2600 | 1400 | 1900 | 1900 |
* При резке мягкой кровли 4-лопастной фрезой
splitstone.ru

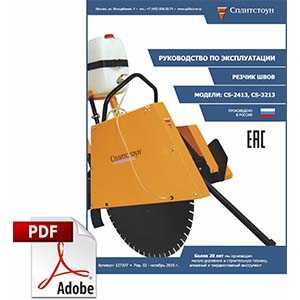

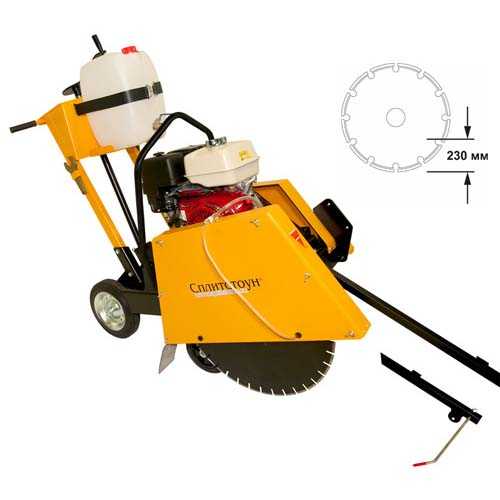

Резчик швов CS-2413 :: splitstone.ru
Предназначен для резки швов и пазов в покрытиях из асфальта, бетона, железобетона и других строительных материалов. Эта мощная модель особенно востребована при производстве сложных и трудоёмких работ. Алмазные диски СПЛИТСТОУН диаметром 600 мм обеспечивают глубину реза до 230 мм.
Бензиновый двигатель обеспечивает автономность работ. Вариант с электрическим двигателем – CS-2415E.
Технические характеристики
| Модель | CS-2413 |
|---|---|
| Диаметр алмазного инструмента, мм | 600 |
| Максимальная глубина реза, мм | 220 |
| Диаметр посадочного отверстия, мм | 25.4 |
| Частота вращения алмазного инструмента, мин-1 | 1920 |
| Модель двигателя | Honda GX390 |
| Мощность двигателя, кВт (л.с.) при 3600 мин-1 | 8,2(11) |
| Вид топлива | Бензин АИ-92 |
| Емкость топливного бака, л | 6,1 |
| Расход топлива, л/ч | 3,7 |
| Вид масла двигателя | SAE 10W-30 |
| Обьем масла в двигателе, л | 1.1 |
| Количество и тип ремней ременной передачи | 5 ремней клиновых AV 10 х 1025 La, Gates 6221 ( XPZ 1013) |
| Габаритные размеры: Д x Ш x В, мм -транспортные(со снятым водилом) -рабочие | 1300 x 760 x 940 1435 x 760 x 1340 |
| Масса снаряженная, кг: без воды, с водой | 203 223 |
| 20 ЛЕТ НА РЫНКЕ РОССИИ — 60% РОССИЙСКОГО ПАРКА РЕЗЧИКОВ ШВОВ |
splitstone.ru

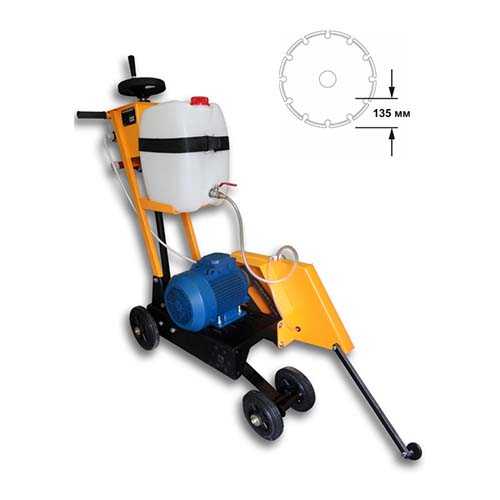

Резчик швов CS-147E :: splitstone.ru
Резчик предназначен для нарезки конструкционных и технологических пазов в покрытиях из асфальта, бетона, железобетона и других строительных материалов. Обладает повышенной устойчивостью и точностью реза. Более тяжёлая, мощная и производительная модель по сравнению со своим предшественником – CS-144E.
Электрический двигатель позволяет проводить работы в закрытых помещениях.
Технические характеристики
| Модель | CS-147E |
|---|---|
| Диаметр алмазного инструмента, мм | 400 |
| Максимальная глубина реза, мм | 135 |
| Диаметр посадочного отверстия, мм | 25.4 |
| Частота вращения алмазного инструмента, мин-1 | 3045 |
| Модель электродвигателя | АИР 100 L2 |
| Мощность электродвигателя, кВт | 5.5 |
| Род тока | Переменный, трехфазный |
| Напряжение электропитания, В | 380 |
| Частота, Гц | 50 |
| Емкость водяного бака, л | 20 |
| Количество и тип ремней ременной передачи | 3 ремня клиновых AV 10 х 750La, Gates 6210 ( XPZ 737) |
| Габаритные размеры: Д x Ш x В, мм -транспортные(со снятым водилом) -рабочие | 830 x 500 x 440 980 x 535 x 1205 |
| Масса снаряженная, кг -без воды -с водой | 90 110 |
| 20 ЛЕТ НА РЫНКЕ РОССИИ — 60% РОССИЙСКОГО ПАРКА РЕЗЧИКОВ ШВОВ |
