Сп 49 сваебойная установка технические характеристики: Сваебойная установка «СП-49»

Сваебойная установка СП-49 – полезная информация

Сваебойные установки с момента их появления пользуются популярностью при проведении строительных работ. Среди многообразия модификаций хочется отметить сваебой СП-49. Мобильность и хорошую производительность этой установке обеспечивает конструкторское решение. Этот сваебойный копер объединил в себе гусеничный трактор (в качестве базы) и навесное оборудование. Производители уже почти 20 лет с момента первого выпуска этой техники заботятся о модернизации СП-49.

Благодаря своей производительности эта сваебойная установка способна погружать сваи в самый сложный грунт. Причем на глубину до 12 метров эта установка способна погружать трубы и сваи разного сечения массой до 5 тонн. Это удачно используют в строительстве фундамента.


Работоспособность техники не изменяется при температурных значениях в диапазоне от (-40) до (+ 40) градусов по Цельсию. Благодаря тому, что эта модель может использоваться в очень сложных условиях без последствий для срока эксплуатации, она быстро окупается и пользуется спросом в строительном секторе.

Очевидными достоинствами так же являются автономность электроснабжения, маневренность, доступная цена и надежность.

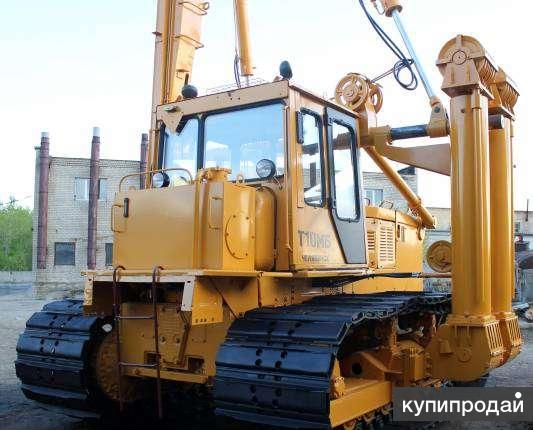

В качестве платформы чаще используют болотоход Т10МБ, а так же нередко Т10Б. Каксваепогружательное оборудование на сваебой навешивают молоты гидравлические или дизельные, характеризующиеся ударной силой до 3, 5 тонн.

Возможность оснастки данного сваебоя буровым оборудованием расширяет возможности его применения. В такой укомплектованности можно пробурить скважину за 1 проход шнековым способом на глубину 12 метров и радиусом 0, 3 метра.

Разновидности сваебойных установок продиктованы видами передвижения техники, выбранной в качестве базы для копера. Так, различают:

  • рельсовые — на рельсовом ходу. Сфера применения — энергетическое и гидротехническое строительство;
  • навесные (колесные) — устанавливаемые чаще всего на шасси автомобиля, трактора, и реже — экскаватора. Этот вид копера используется в жилищно — промышленном строительстве.

В зависимости от глубины погружения свай, сваебоям присваивают индекс от 8 до 25, обозначающий максимально возможную глубину погружения сваи отдельного копера. (обозначают, например, КН-20).

По подвижности рабочего оборудования сваебойные установки подразделяются на:

  • универсальные — платформа которой имеет функцию поворота и копровая стрела имеет возможность наклона;
  • полууниверсальные — имеющие либо поворачивающуюся платыорму, либо наклонную стрелу;
  • простые — не оснащен вышеназванными возможностями.

Установка СП-49 считается самым востребованным типом сваебойной техники. Она бывает универсальной и полууниверсальной. Снабженная гидравлическими цилиндрами , эта установка демонстрирует способность наклоняться в продольной плоскости на 33 градуса, а так же в поперечной плоскости до 7 градусов. Копровая стрела прикрепляется с задней стороны трактора.

На сваебое СП49 можно работать не только из кабины, но и посредством рабочей площадки, выдвигаемой выносным пультом справа от кабины.

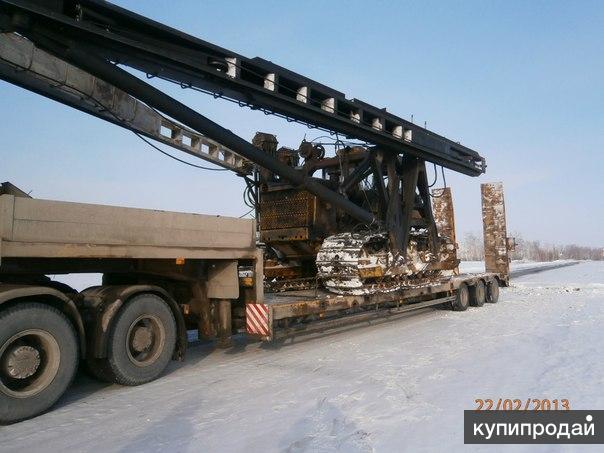

При возникновении необходимости перебазировки на небольшое расстояние СП49 может переместиться самостоятельно. На далекие расстояния целесообразно использование автотрейлера. Для этого снимают свайный молот, после чего складывают верхнюю секцию стрелы, крепящуюся на шарнирах, и помещают ее на специальную подставку.

Быстрый и простой монтаж на строительной площадке, минимальное время передвижения между сваями, а так же надежные технические характеристики сваебойного копера СП-49, демонстрирующие отличную выносливость техники при эксплуатации в трудных условиях, способствует популярности этой установки.

Купить сваебойную установку СП-49 или другие аналоги вы сможете позвонив нам по бесплатному телефону 8 800 500-21-88.

Сваебойная установка СП-49 – Статьи

Доставка по РФ и СНГ
Гарантийное обслуживание

8 (800) 777-38-17 отдел продаж

Заказать звонок

Заказать звонок

22.03.2021

Многие строительные компании в работе с фундаментом на железобетонных сваях, используют копёр сваебой СП-49, являющийся одним из самых востребованных на рынке сваебойных установок, изготавливаемых отечественным производителем.

Содержание:

  • Об установке СП-49
  • Технические характеристики комплекса
  • Преимущества СП-49
  • Типы грунтов, на которых применяется копёр
  • Модификации и комплектации
  • Техническое обслуживание

Об установке СП-49

Для строительной сферы важно располагать качественными, проверенными инструментами. Одним из таковых является мобильный копёр-сваебой СП-49, который оборудован высокой мачтой для забивания свай до 14 метров в длину, массой до 4,5-5 тонн.

Производится эта модель в Башкирии на предприятии ООО «Башстрой». За время своей работы копёр-сваебой заработал безупречную репутацию за свою простоту, надёжность, стабильность работы в любых условия.

Модернизация данного сваебоя ведётся постоянно. За перемещение системы отвечает гусеничный трактор Т10МБ, производимый Челябинским тракторным заводом. Проходимость модели очень высока, а благодаря конструкционным улучшениям становится более устойчивой.

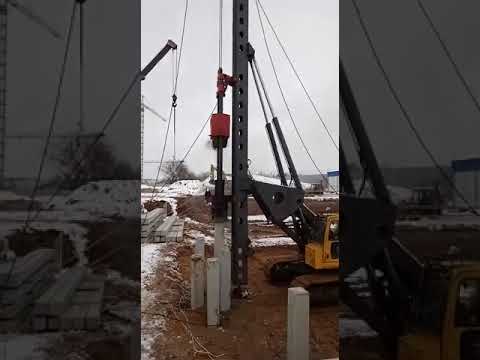

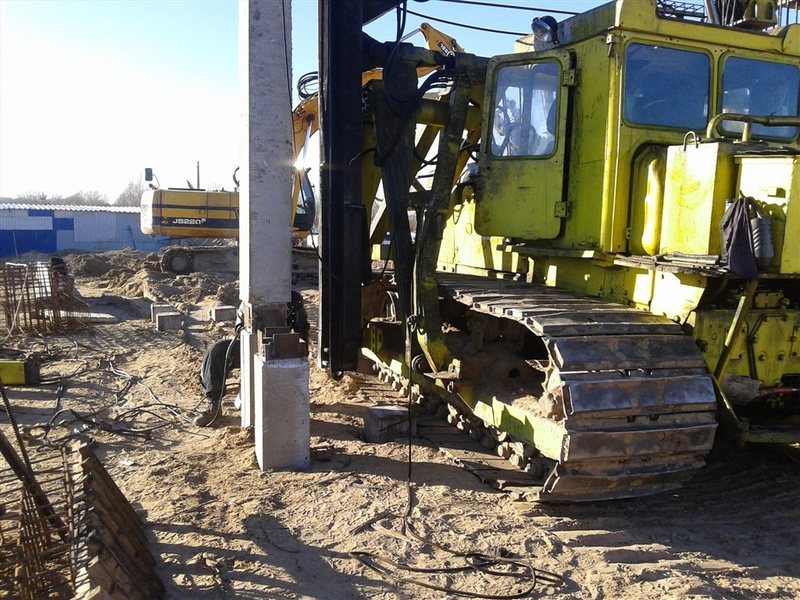

Железобетонные сваи методом ударной забивки погружают в грунт сваебойные молоты. Установка работает с разными типами молотов:  трубчатыми молотами, штанговыми,  гидравлическими.

Возможность применения копровой установки обширна. Наиболее часто используемые сферы:

  • Гражданское строительство
  • Строительство автомобильных дорог, их коммуникаций
  • Возведение различных инженерных сооружений, телеметрии

Технические характеристики

При работе с копёр-сваебоями необходимо знать и учитывать не только частные факторы, как, например, погода, но и технические параметры и конструкционные особенности.

Сваебой имеет следующие технические характеристики:

  • Длина погружаемой сваи или шпунта – 12 метров (есть возможность увеличения до 14 метров)
  • Максимальная масса погружаемого элемента – 5000 кг
  • Диаметр погружаемого элемента – не более 350 мм
  • Максимальный угол забивки погружаемых элементов – 7° по направлению вправо – вперед и 18° по направлению вправо – назад.
  • Погодные и климатические условия – любые, однако не желательно использование при ветре более 15 м/с и при температуре вне диапазона (– 40 : + 40) ℃

Особенностями данной сваебойной системы является то, что она может использоваться в тяжёлых климатических условиях, однако для этого есть рекомендации по усилению молота, так как установка может забивать сваи и шпунты даже в глубоко промёрзший грунт.

Преимущества

Постоянная модернизация данной установки сделало соотношения её качества и функциональности оптимальным. Копёр управляется из кабины одним человеком с помощью джойстиков, что повышает точность при выполнении задач. Всего для работы понадобится 3 человека: 1 машинист-оператор, управляющий установкой и 2 коперовщика, ответственных за монтаж свай и следящих за правильностью их забивания.

Материалы, применяемые при изготовлении подверженных износу комплектующих, имеют низкое содержание углерода, поэтому менять их приходится не часто, если эксплуатировать в соответствии с требованиями производителя.

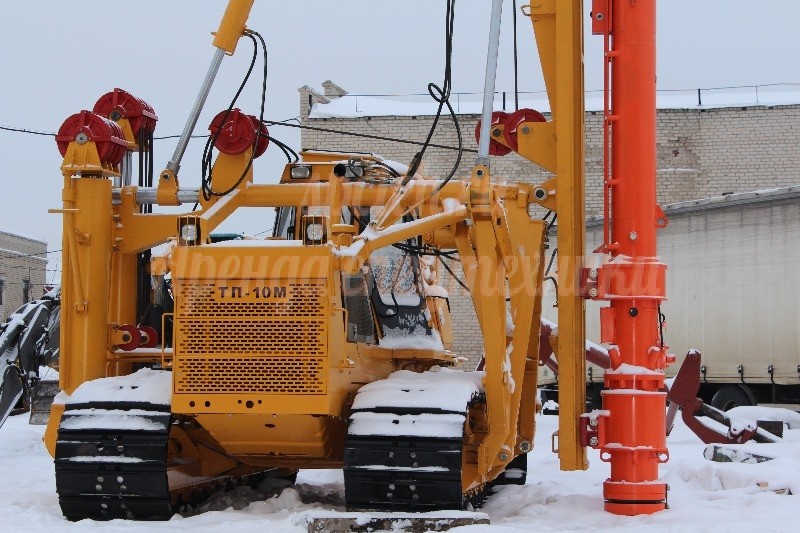

База установки сваебойного агрегата СП-49 – это гусеничный трактор Т10МБ, который оснащается дизельным двигателем модели Д-180 объёмом 14,4 литра, мощность которого составляет 180 л.с. Проходимость установки высокая, потому как некоторые её модификации предусматривают оснащение бурильным оборудованием, которое способно работать с глинистым грунтом, болотистыми почвами и чернозёмом.

Типы грунтов, на которых применяется копёр

Сваебой применяется при проведении работ с любым типом грунта, распространённым в центральной части России, включая почву с низкой плотностью, заболоченные местности, снежный покров и др.

Производительность установки находится в прямой зависимости от условий эксплуатации, плотности грунта, подготовленности почвы. В среднем, производительность комплекса составляет 30-35 свай за смену при условии, что грунт имеет среднюю плотность.

Модификации и комплектации

Технический прогресс никогда не останавливается, как и модернизация установки СП-49. После обширных нововведений были выпущены новые модели установки: СП-49Д, СП-49 РН. Новые модели получили возможность увеличение максимальной длины забиваемых свай с 12 до 14 метров, а также были оснащены различными гидравлическими системами, что позволило увеличить грузоподъёмность мачты, а также дало возможность работы с гидромолотами.

Вылет мачты так же был увеличен с 40 до 60 см. была увеличена обзорность кабины за счёт панорамных окон, были разработаны кабины с двойным стеклопакетом, что делает условия работы оператора комфортнее даже в экстремально низких температурах. В новых моделях есть дополнительный обогреватель кабины, а двигатель получил предпусковую систему Webasto.   Система полиспастов изготавливается из прочного металлопроката, который менее подвержен механическому повреждению.

В своей базовой комплектации копёр имеет лишь матчу для подъёма и забивания свай и шпунтов, однако есть возможность приобретения дополнительного оборудования, применяемого в бурении. Чаще всего комплекс применяют для бурения глинистой и болотистой почвы, а также чернозёма.

Дополнительные опции СП-49:

БО5 – оснащает комплекс возможностью пробуривать скважины диаметром до 500 мм и до 2,5 метров в глубину.

БО15 – даёт способность бурить скважины до 500 мм в диаметре и до 9 метров глубины. Особенностью является то, что вращение шнека можно регулировать в диапазоне от 20 до 90 оборотов в минуту.

БО20 – оснащает модель возможностью делать скважины до 500 мм и до 9 метров глубиной, однако в отличие от предыдущей опции, возможно регулировать скорость вращения лишь до 24 оборотов в минуту.

Копёр с бурильным оборудованием СП-49 является очень востребованным не только в регионе или в России в целом, но закупается и странами ближнего зарубежья.

  • БО5 – оснащает комплекс возможностью пробуривать скважины диаметром до 500 мм и до 2,5 метров в глубину
  • БО15 – даёт способность бурить скважины до 500 мм в диаметре и до 9 метров глубины. Особенностью является то, что вращение шнека можно регулировать в диапазоне от 20 до 90 оборотов в минуту.
  • БО20 – оснащает модель возможностью делать скважины до 500 мм и до 9 метров глубиной, однако в отличие от предыдущей опции, возможно регулировать скорость вращения лишь до 24 оборотов в минуту.
  • Копёр с бурильным оборудованием СП-49 является очень востребованным не только в регионе или в России в целом, но закупается и странами ближнего зарубежья.

Техническое обслуживание

Сваебои компании ООО Башстрой гарантируют безотказную работу всего комплекса и его комплектующих, при соблюдении своевременного технического обслуживания. Так, например, первое плановое ТО необходимо произвести не позднее работы первых 65-70 моточасов, а также произвести замену масла.

Второе ТО проводится после 240 моточасов работы установки.

Третье ТО проводится после 960 моточасов работы. При переходе с летнего на зимний сезон и наоборот необходимо проводить внеочередное ТО. После каждых 2000 часов, проведённых в работе, установка требует замены всех жидкостей гидравлической системы.

Гарантийный срок бесплатного обслуживания комплекса, заявляемый производителем, минимум 3 года. Также существует возможность увеличения этого срока до 9 лет бесплатного обслуживания.

По желанию заказчика в конструкцию сваебоя могут вноситься изменения.

Другие статьи

Все Статьи

28.10.2020

Модернизация копрово-бурильного оборудования КБУРГ

Компания ООО «БашСтрой», на основании пожеланий своих Клиентов произвела модернизацию копрово-бурильного оборудования КБУРГ.

28.04.2021

Методы погружения свай

При строительстве любого здания и сооружения одной из первостепенных задач, которую должен решить проектировщик, является выбор типа фундамента.

Доставка техники в любую точку России и СНГ

Мы свяжемся с Вами в ближайшее время и ответим на все вопросы

Выберите нужную технику

Копровые установки Полноповоротные установки КБУРГ Копровые установки на автомобильном шасси

Трубоукладчики на базе экскаваторов Трубоукладчики на базе тракторов Бурильные установки Мачты копровые

Мачты серии МКБЭ Стрелы на трубоукладчики Запасные части и комплектующие

Я согласен на обработку персональных данных и с политикой конфиденциальности

Возврат к списку

Глава 4: Детали конструкции, Раздел 49: Сваи


Версия для печати (PDF)


Опубликовано: июль 2019 г.

  • 4-4901 Общее
  • 4-4902 Перед началом работы
  • 4-4903 Во время работы
  • 4-4904 Контроль качества
  • 4-4905 Оплата

4-4901 Общие сведения

Раздел 49 «Сваи» Стандартных технических условий включает спецификации для монолитных бетонных, стальных, деревянных и сборных предварительно напряженных железобетонных свай. Другие материалы для забивки могут быть указаны на планах или указаны в специальных положениях. Подробную информацию о забивке свай см. в Разделе 130 «Фундаменты» Руководства по строительству конструкций № 9.0024 Документы и процедуры по строительству мостов руководство , Vol. 2 и Foundation Manual :

https://dot.ca.gov/programs/engineering-services/

4-4902 Перед началом работы

Перед началом работы выполните следующие действия:

  • Просмотрите планы проекта с подрядчиком, чтобы определить места, где будут установлены сваи рядом с полосами движения, открытыми для публики. Требовать от подрядчика представить на утверждение план работ для тех мест, где расстояние от зоны забивки свай до ближайшей полосы движения, открытой для общего пользования, меньше длины свай, подлежащих перемещению или установке. Просмотрите и утвердите план, прежде чем разрешить подрядчику начать работы по закладке свай рядом с полосами движения, открытыми для публики.
  • В начале проекта проведите полевой осмотр мест, где должны быть установлены сваи, и проверьте наличие препятствий наверху и подземных коммуникаций, которые, возможно, не были учтены в планах проекта. Раннее выявление конфликтов может избежать длительных и дорогостоящих задержек проекта.
  • Убедитесь, что форма CEM-3101 «Уведомление об используемых материалах» включает материалы для свай. Дополнительную информацию см. в Разделе 6-202 «Ответственность за приемку изготовленных или изготовленных материалов и продуктов» настоящего руководства.
  • Инструкции по подготовке записей о сваях, которые должны храниться во время операций по забивке свай, см. в Памятке по строительству мостов 3-7.0, «Записи о сваях», руководства «Записи и процедуры строительства мостов» компании Structure Construction, Vol. 1 .

https://dot.ca.gov/programs/engineering-services/

4-4903 Во время работы

Операции по забивке свай опасны. Руководство по установке фундамента содержит информацию о безопасности для различных типов операций по забивке свай. Кроме того, компания Structure Construction’s Свод правил техники безопасности содержит рекомендации, которым необходимо следовать при выполнении различных операций по забивке свай. Перед началом работы подрядчика просмотрите оба источника информации и план работ подрядчика, если это необходимо, на совещании по безопасности.

Запишите информацию о бурении и забивке, требуемую в памятке по строительству моста 3-7.0, «Учет свай». По завершении операции забивки отправьте информацию о забивке в штаб-квартиру Structure Construction в Сакраменто.

4-4904 Контроль качества

Руководство по контролю качества стальных трубчатых свай кратко изложено следующим образом:

  • Проверка и утверждение рабочих чертежей подрядчика.
  • Проверка и утверждение плана контроля качества сварки подрядчика.
  • Убедитесь, что сваи из стальных труб изготовлены на заводе, включенном в список авторизованных Caltrans объектов аудита.
  • Обеспечить проведение неразрушающего контроля сварных швов и убедиться, что результаты испытаний соответствуют требованиям Раздела 49.-2.02A(4)(b)(iii), «Неразрушающий контроль» Стандартных спецификаций .

Руководство по контролю качества установки монолитных бетонных свай кратко изложено следующим образом:

  • Рассмотреть и утвердить план установки свай.
  • При укладке бетона под раствор:
  • Убедиться, что тестовая партия бетона производится и транспортируется в тех же условиях, что и при строительстве свай.
  • Убедитесь, что подрядчик не вибрирует и не перемешивает испытательную партию бетона в течение установленного периода.
  • Координатное испытание на осадку для приемки Caltrans.
  • Просмотрите журнал укладки бетона подрядчика.

4-4905 Плата

Набивные и монолитные бетонные сваи измеряются в футах по наибольшей стороне от вершины сваи до плоскости среза сваи. Забивные сваи включают добавленный элемент для забивки каждой сваи. Запишите информацию о бурении, забивке и измерениях в соответствии с Памяткой по строительству мостов 3-7.0, «Записи по сваям», из 9 Строительной документации.0024 Руководство по строительству мостов и процедурам , Vol. 1 .

Наверх

Буровая установка B 25 B15 – B75

Универсальная буровая установка по лучшей цене для бурения

Наши буровые установки используются для бурения скважин, геотермального бурения и геологоразведочного бурения. Мы также можем предоставить вам решения практически для всех типов свайных режимов. Небольшой вес и компактная конструкция позволяют свести инвестиционные затраты к минимуму.

Наша инновационная технология позволяет добиться отличной производительности с минимальными усилиями. Мы можем оснастить наши буровые установки серии B индивидуальными функциями в соответствии с вашими требованиями.

Мощные компактные буровые установки серии B позволяют бурить скважины даже в труднодоступных местах. При транспортной ширине от 80 до 95 см и высоте всего 195 см эти буровые установки проходят через стандартные двери, позволяя вам получить доступ к любому зданию. Стандартное цепное шасси гарантирует, что вы доберетесь до места бурения даже на труднопроходимой местности.

Наши небольшие и компактные буровые установки также гарантируют, что вы сможете легко добраться до объекта с самого начала: все, что вам нужно, это прицеп для автомобиля, чтобы доставить их на место.

Экономьте время! Быстрая транспортировка, короткое время установки, начало работы без промедления Сократите расходы! Максимальное соотношение цены и качества, низкие инвестиционные затраты, простота обслуживания Впечатляйте клиентов! Бережно относится к садам, проходит через стандартные двери

+49 (0)2573 97999-0

Запросить информацию

Стойка управления со всеми функциями сверления – поворотная. головка с двумя ступенями переключения. Опционально для B 25: подъемный зажим для обсадного бурения. Тросовая лебедка с тяговым усилием 5 кН (500 кг). B 25 с наклонным буровым устройством. Другие буры по запросу.

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung на YouTube.
Mehr erfahren

Видео загружено

YouTube immertsperren

Mit dem Laden des Videos akzeptieren Sie die Ditenschutzerklärung von YouTube.
Mehr erfahren

Видео загружено

YouTube immertsperren

Mit dem Laden des Videos akzeptieren Sie die Ditenschutzerklärung von YouTube.
Mehr erfahren

Видео загружено

Иммерсивные видео YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
MEHR ERFAHREN

Видео, загруженное

YouTube Immer entsperren

Загрузки

Adler Drill Righ Идеально подходит для глубин прибл. 50 м при диаметре бурения около 170 мм

  • Excellent for geological exploration drilling and subsoil assessments
  • Powerful, compact machine (only 80 cm wide) with many options for use
  • Down to 50 m
  • Application

    • Well drilling
    • Геотермальное бурение
    • Геологоразведочное бурение

    Характеристики В 25

    Бурение с промывкой Глубина: 50 м / Диаметр: 170 мм
    бурение молотка с надписью Глубина: 50 м / диаметр: 120 мм
    Сухое сверление Глубина: 15 м / диаметр: 125 мм
    Holoth : 15 m / Diameter: 180 mm
    Subsoil assessment yes
    Probing for unexploded bombs yes

    +49 (0)2573 97999-0

    Request Info

    Технические характеристики

    095495495495495495495495495495495495495495495454549545454545454545495454545454545449н.

    Связанные продукты

    • Гусеничная ходовая часть серии F

      Мощная универсальная буровая установка B 25 предлагает множество опций и отлично подходит для бурения на глубину до 50 м.

    • Буровая установка B 15

      Мощная универсальная буровая установка B 25 предлагает множество опций и отлично подходит для бурения на глубину до 50 м.

    • Шнеки серии E

      Мощная универсальная буровая установка B 25 предлагает множество опций и отлично подходит для широкого спектра бурения на глубину до 50 м.

    Нам необходимо ваше согласие, прежде чем вы сможете продолжить работу на нашем веб-сайте. Если вам еще не исполнилось 16 лет, и вы хотите дать согласие на дополнительные услуги, вы должны спросить разрешения у своих законных опекунов. Мы используем файлы cookie и другие технологии на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные (например, IP-адреса) могут обрабатываться, например, для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей политике конфиденциальности.

    Добавить комментарий

    Привод (двигатель Kubota) 3-цил. / 18,5 кВт / 25 л.с. дизель
    Емкость бака 30 л
    Гусеничная ходовая часть ADLER F 17 Гусеничная ходовая часть ADLER F 25 (опция) Ширина: 725 мм – 1125 мм (выдвижная) Ширина: 775 мм – 1175 мм (выдвижная)
    Опорные ножки 4 x гидравлические
    Drill pipes 1,5 m
    Feed length 1,8 m
    Feed 8 kN
    Retraction force 15 kN
    Mast lowering 200 mm дополнительно
    Система подачи Гидравлический двигатель с роликовой цепью
    Гидравлическая буровая головка с боковой зазор промывочной головки ABK 400: 120 даН.м / 90 об/мин 2“
    Гидравлическая буровая головка с коробка передач (2-ступенчатая) зазор 2 1/2“ 1-я передача (медленная): 213 дН. м / 41 об/мин 2-я передача (быстрая): 106 дН.м / 83 об/мин возможны другие скорости и крутящие моменты
    Буровой насос 40 м3/ч – 5 бар
    Проход подъемного хомута / Подъемная сила / ход до Ø 219 мм / 80 кН / 200 мм
    Бурение со смещением опционально
    Гидравлическая лебедка: Тяговое усилие/ длина кабеля/кабель Ø 5 кН / 30 м / 6 мм
    Удлинитель мачты опционально
    Кабель дистанционного управления для Travel Drive Опционально
    Транспортные размеры (L / B / H) 3,250 / 800 / 1,950 мм (с охранником безопасности)
    Вес базовой машины 1,33 T
