Составная часть изделия гост: ГОСТ 2.711-82 Единая система конструкторской документации. Схема деления изделия на составные части / ЕСКД / 2 711 82

Содержание

ГОСТ 2.711-82 Единая система конструкторской документации. Схема деления изделия на составные части / ЕСКД / 2 711 82

ГОСТ 2.711-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

СХЕМА ДЕЛЕНИЯ ИЗДЕЛИЯ
НА СОСТАВНЫЕ ЧАСТИ

Москва
Стандартинформ
2008

Изменение № 1 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 23 от 28.02.2006)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по MK (ИСО 3166) 004]

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

СХЕМА ДЕЛЕНИЯ ИЗДЕЛИЯ НА СОСТАВНЫЕ ЧАСТИ

Unified system for design documentation.
Diagram for dividing of product into components

ГОСТ
2.711-82

Издание (ноябрь 2007 г.) с Изменением № 1, утвержденным в июне 2006 г. (ИУС 9-2006).

Постановлением Государственного комитета СССР по стандартам от 23 июня 1982 г. № 2485 дата введения установлена

01.07.83

Настоящий стандарт устанавливает правила выполнения схемы деления изделия на составные части изделий всех отраслей промышленности.

1.1. Схема деления изделия на составные части (далее – схема деления) – конструкторский документ, определяющий состав изделия, входимость составных частей, их назначение и взаимосвязь.

1.2. Схему деления разрабатывают на изделия (составные части изделия), на которые имеются тактико-техническое задание (ТТЗ) или техническое задание (ТЗ) заказчика (головного разработчика).

1.3. Схему деления разрабатывают, начиная со стадии технического проекта (эскизного проекта, если технический проект не выполняется), и обозначают кодом Е1 по ГОСТ 2.701-84.

1.4. В схеме деления приводят состав изделия (комплексы, сборочные единицы, детали, входящие в изделие, как вновь разработанные, так и заимствованные и покупные). При этом указывают:

обозначение изделия и его составных частей;

наименование изделия и его составных частей;

индексы, присвоенные заказчиком изделию и составным частям (для изделий, разрабатываемых по заказам Министерства обороны).

При необходимости на схеме деления могут быть показаны различные комплекты, входящие в состав изделия или отправляемые отдельно от него. По согласованию с представительством заказчика допускается включать в схему деления и другие данные об изделии и его составных частях, например о разработчике, стадии разработки (литерности документов), сроках разработки, о потребителях и изготовителях изделия и т. д.

1.3, 1.4 (Измененная редакция, Изм. № 1).

1.5. Уровень деления (раскрытия) изделия на составные части зависит от сложности и специфики изделия и устанавливается разработчиком изделия по согласованию с заказчиком.

1.6. На каждую составную часть, разрабатываемую по ТТЗ (ТЗ), схема деления оформляется самостоятельным конструкторским документом и ссылка на нее должна быть приведена в схеме деления изделия в целом. По согласованию с представительством заказчика допускается такие схемы деления составных частей при выполнении в бумажной форме включать в схему деления изделия в целом на последующих листах.

(Измененная редакция, Изм. № 1).

1.7. Покупные и заимствованные составные части изделия на составные части более низкого уровня не делятся.

1.8. Согласование и утверждение схемы деления – по НД (для изделий, разрабатываемых по заказам Министерства обороны, выполняется в соответствии с техническим заданием).

(Измененная редакция, Изм. № 1).

2.1. Схему деления, выполненную в бумажной форме, следует размещать на листах форматов по ГОСТ 2.301-68 с основной надписью ГОСТ 2.104-2006 на первом (заглавном) листе и на последующих листах.

Схему деления в электронной форме выполняют на базе электронной структуры изделия и по аналогичным правилам.

2.2. Данные об изделии и его составных частях при выполнении схемы деления в бумажной форме следует помещать в условные графические обозначения составных частей изделия.

При выполнении схемы деления в электронной форме условные графические обозначения следует использовать для обозначения составных частей изделия. Данные об изделии и его составных частях при их визуализации на экране ЭВМ следует размещать рядом с условными графическими обозначениями.

Условные графические обозначения изделия и его составных частей (оригинальных, покупных, заимствованных) приведены в приложении 1 (черт.

1, черт. 2).

Информацию об изделии располагают:

а) в условном графическом обозначении сверху вниз;

б) рядом с условным графическим обозначением слева направо в следующей последовательности: обозначение, наименование, индекс изделия и т. д.

2.3. Условные графические обозначения изделия и его составных частей должны быть соединены между собой, соответственно входимости, сплошными тонкими линиями. Линии следует заканчивать стрелками (см. пример на черт. 1 и в приложении 2, черт. 1 и 2).

При выполнении схемы деления в электронной форме допускается выполнять схему с детализируемыми далее соответственно уровням входимости составными частями изделия (см. пример в приложении 2, черт. 3).

2.1 – 2.3. (Измененная редакция, Изм. № 1).

2.4. При необходимости продолжить графическую часть схемы деления на каком-либо из последующих листов у соответствующего графического обозначения следует поместить надпись с номером листа, на котором помещено продолжение (см.

пример на черт. 2).

Черт. 1

Черт. 2

2.5. Если составная часть изделия оформлена отдельным документом, то при выполнении схемы деления в бумажной форме около соответствующего графического обозначения должна быть запись типа: см. АБВГ.ХХХХХХ.ХХХЕ1 (см. пример на черт. 2).

При выполнении схемы деления в электронной форме при выборе соответствующего условного графического обозначения должен быть обеспечен переход на визуализацию документа, которым оформлена данная составная часть изделия.

2.6. При разработке схемы деления допускается все составные части обозначать арабскими цифрами, а все необходимые данные о них приводить в таблице, располагаемой под схемой деления. Рекомендуется составные части в таблице располагать в следующей последовательности: комплексы, сборочные единицы, детали, комплекты. При этом детали и комплекты на схеме деления допускается не указывать, а сведения о них приводить в таблице.

2.7. Примеры оформления схемы деления приведены в приложении 2.

2.5 – 2.7. (Измененная редакция, Изм. № 1).

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ

Пример условных графических обозначений изделий и их составных частей

а – вновь разработанные изделия и составные части; б – заимствованные изделия; в – покупные изделия

Черт. 1

1.1. При выполнении схемы деления в электронной форме соответствующие графические обозначения должны иметь видимые размеры не менее 6´6 мм (высота´ширина).

1.2. Если составная часть изделия оформлена отдельным документом, при выполнении схемы деления в электронной форме для соответствующего условного графического обозначения должно быть обеспечено различимое обозначение перехода на документ, которым оформлена данная составная часть изделия. В качестве обозначения рекомендуется использовать стрелку (см. черт. 2), располагаемую снизу условного графического обозначения.

Пример оформления обозначения перехода на документ,
которым оформлена составная часть изделия

Черт. 2

1.1, 1.2. (Введены дополнительно, Изм. № 1).

составная часть изделия – это… Что такое составная часть изделия?

составная часть изделия

3.1.13 составная часть изделия: Изделие любого вида по ГОСТ 2.101, входящее в состав изделия и рассматриваемое как единое целое.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • составная часть железнодорожного подвижного состава
  • составная часть конфигурации

Смотреть что такое “составная часть изделия” в других словарях:

  • составная часть — 2. 7 составная часть: Деталь или сборочная единица подъемника. Источник: ГОСТ Р 52045 2003: Подъемники с рабочими платформами. Классификация оригинал документа 7 составная часть …   Словарь-справочник терминов нормативно-технической документации

  • часть запасная — Составная часть изделия, предназначенная для замены находившейся в эксплуатации такой же части с целью поддержания или восстановления исправного или работоспособного состояния изделия. [http://www.lexikon.ru/dict/buh/index.html] Тематики… …   Справочник технического переводчика

  • ЧАСТЬ, ЗАПАСНАЯ — составная часть изделия, предназначенная для замены находившейся в эксплуатации такой же части с целью поддержания или восстановления исправного или работоспособного состояния изделия …   Большой бухгалтерский словарь

  • ЧАСТЬ, ЗАПАСНАЯ — составная часть изделия, предназначенная для замены находившейся в эксплуатации такой же части с целью поддержания или восстановления исправного или работоспособного состояния изделия …   Большой экономический словарь

  • Запасная часть — 81. Запасная часть D. Ersatzteil E. Spare part По ГОСТ 18322 Источник …   Словарь-справочник терминов нормативно-технической документации

  • Запасная часть — – составная часть или элемент изделия, предназначенные для замены находившейся в эксплуатации такой же части или элемента с целью поддержания или восстановления исправности или работоспособности изделия. [ОСТ 45.152 99] Запасная часть… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • ГОСТ 2.052-2006: Единая система конструкторской документации. Электронная модель изделия. Общие положения — Терминология ГОСТ 2.052 2006: Единая система конструкторской документации. Электронная модель изделия. Общие положения оригинал документа: 3.1.6 атрибут модели: Размер, допуск, текст или символ, требуемый для определения геометрии изделия или его …   Словарь-справочник терминов нормативно-технической документации

  • запасная часть — ЗЧ Составная часть или элемент изделия, предназначенные для замены находившейся в эксплуатации такой же части или элемента с целью поддержания или восстановления исправности или работоспособности изделия. [ОСТ 45.152 99] запасная часть Составная… …   Справочник технического переводчика

  • ЗАПАСНАЯ ЧАСТЬ — (SPARE PART) составная часть изделия, предназначенная для замены находившейся в эксплуатации такой же части с целью поддержания или восстановления исправного или работоспособного состояния изделия …   Глоссарий терминов по грузоперевозкам, логистике, таможенному оформлению

  • Деталь одежды, швейного изделия —    часть изделия, цельная или составная (например, рукав, полочка, воротник и др.).    (Терминологический словарь одежды. Орленко Л.В., 1996) …   Энциклопедия моды и одежды

Страница не найдена — “Объединение производителей железнодорожной техники”

RU | EN Вступить в Партнерство
  • О партнерстве
    • О партнерстве
    • Руководство НП «ОПЖТ»
    • Члены НП «ОПЖТ»
    • Вступление и членство
    • Документы
    • Партнёры
    • Организации, созданные при участии НП «ОПЖТ»
  • Мероприятия
  • Новости
    • Новости
    • Новости организаций
    • Новости Партнерства
    • Видео
  • Члены НП «ОПЖТ»
  • Рабочие органы
    НП «ОПЖТ»
  • Контакты
  • Техрегулирование
    • Технические регламенты
    • Стандартизация
    • Метрология
    • Подтверждение соответствия
    • Разрабатываемые документы по стандартизации
  • Документы
  • Меры поддержки
  • Опросы
  • Аналитика
RU | EN
  • О партнерстве
    • О партнерстве
    • Руководство НП «ОПЖТ»
    • Члены НП «ОПЖТ»
    • Вступление и членство
    • Документы
    • Партнёры
    • Организации, созданные при участии НП «ОПЖТ»
  • Мероприятия
  • Новости
    • Новости
    • Новости организаций
    • Новости Партнерства
    • Видео
  • Контакты
Вступить Вступить в Партнерство Вступить в Партнерство +7 (499) 262-27-73
  • Главная
  • Страница не найдена

К сожалению данная


страница не найдена. .. Перейти на главную   О партнерстве
  • О партнерстве
  • Руководство НП «ОПЖТ»
  • Члены НП «ОПЖТ»
  • Вступление и членство
  • Документы
  • Партнёры
  • Организации, созданные при участии НП «ОПЖТ»
Техрегулирование
  • Технические регламенты
  • Стандартизация
  • Метрология
  • Подтверждение соответствия
  • Разрабатываемые документы по стандартизации
Новости
  • Новости
  • Новости организаций
  • Новости Партнерства
  • Видео
Рабочие органы
НП «ОПЖТ» Единое окно инноваций Контакты 2021 © НП «ОПЖТ» Политика обработки персональных данных 129272, Москва, Рижская пл. , 3 | Тел.: +7 (499) 262-27-73 | Факс: +7 (499) 262-95-40

ГОСТ 2.053-2006 Единая система конструкторской документации (ЕСКД). Электронная структура изделия. Общие положения

Приложение А (справочное). Комментарии к пунктам стандарта

Приложение А
(справочное)

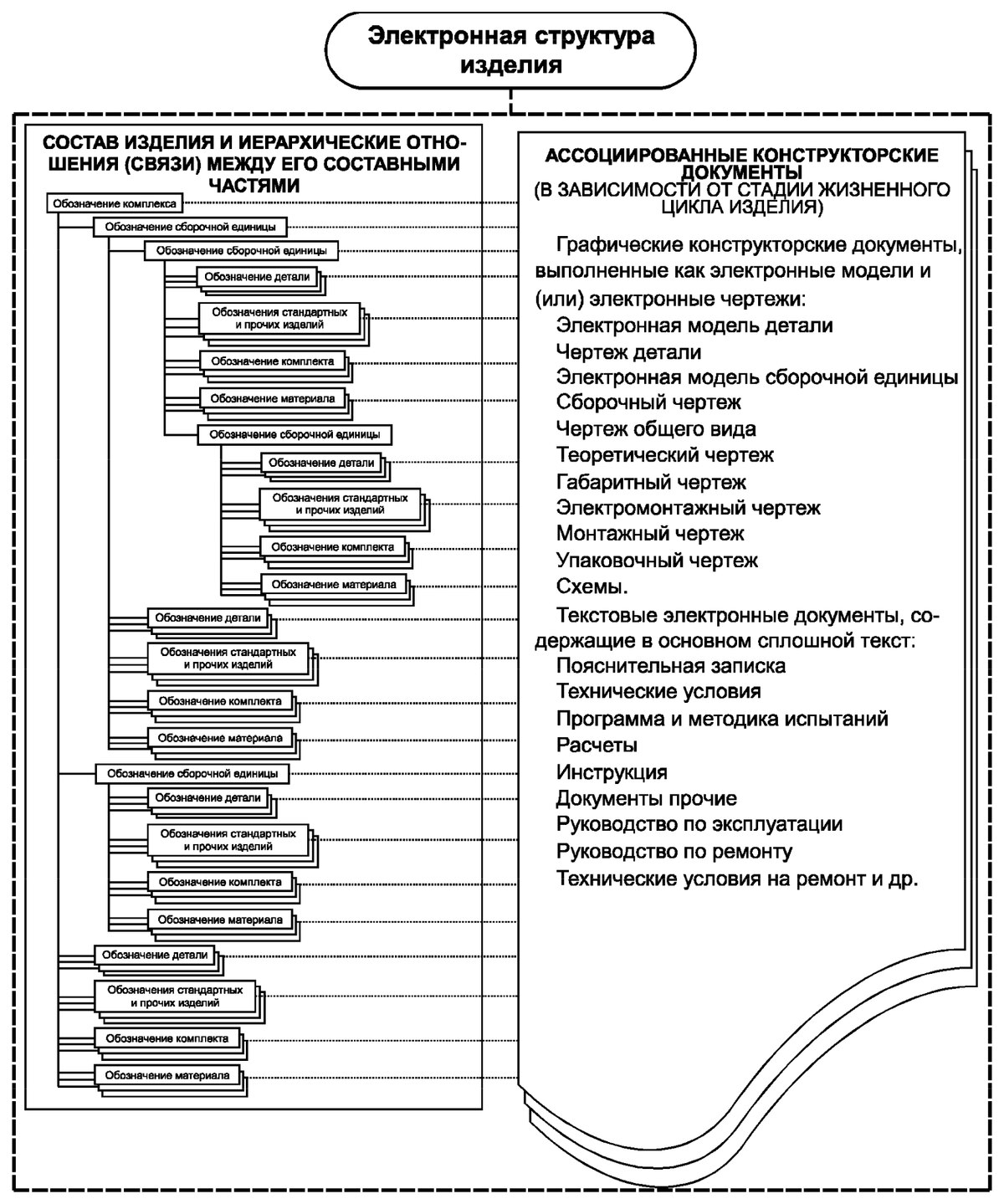

3.1.1 Структура изделия обычно представляется в виде ориентированного ациклического графа, вершины которого соответствуют компонентам, а ребра, соединяющие вершины, – отношениям (связям) между компонентами. Вершина, соответствующая изделию в целом, называется начальной вершиной.

Примечания

1 Ациклический граф: граф, не имеющий циклов.

2 Цикл: путь, состоящий более чем из одной вершины, начинающийся и заканчивающийся в одной и той же вершине.

3 Путь в ориентированном графе: последовательность вершин и ребер, по которой можно из одной из вершин прийти к другой вершине.

3.1.2 Это понятие характеризует связи между компонентами (ребра графа), показывающие, что данная составная часть используется в конечном изделии или другой составной части.

3.1.3 Эта характеристика связи имеет набор атрибутов, показывающих, при каких условиях данная составная часть используется в конечном изделии или другой составной части.

Например, с указанной даты; в указанном диапазоне дат; в указанном изделии (заданным серийным номером и т.п.)

3.1.5 Как правило, в информационных объектах, используемых для представления электронной структуры изделий машиностроения и приборостроения в электронной среде, регламентируются и присутствуют только данные. Методы, определяющие способ обработки данных, не задаются и устанавливаются разработчиком применяемой автоматизированной системы.

4.1 ЭСИ не имеет бумажной формы выполнения. ЭСИ выполняют в виде набора данных, представляющих совокупность ИО, содержащих информацию об изделии; его составных частях и их входимости; документах, определяющих изделие и его СЧ, а также их свойствах (характеристиках).

4.2 Например, ЭСИ используют для организации информационного взаимодействия между САПР и системой управления данными об изделии, системой управления данными об изделии и системами управления производством, системой управления данными об изделии и системой управления эксплуатацией и т.д. Информационное взаимодействие между автоматизированными системами допускается осуществлять также на уровне вторичных документов, полученных из ЭСИ автоматически или автоматизированным способом.

4.5 Сформированные как отчеты из данных ЭСИ вторичные документы (например, спецификация, ведомость покупных изделий и т.п.) могут быть выполнены и в бумажной, и в электронной форме. Также могут быть получены другие вторичные документы (“Прочие” – по ГОСТ 2.102).

4.6 Автоматически ЭСИ создается при проектировании изделия (сборочной единицы, комплекса, комплекта) в САПР, поддерживающих протоколы применения, например ИСО 10303-203 и, в частности, создание файла (файлов) по ИСО 10303-21. Такой файл (файлы), снабженный реквизитной частью по ГОСТ 2.104, может затем быть передан в системы управления данными об изделии, управления производством, управления эксплуатацией и т.д.

Полуавтоматически ЭСИ создается средствами системы управления данными об изделии, построенной на принципах серии стандартов ИСО 10303, поддерживающей протоколы применения и, в частности, создание файла (файлов) по ИСО 10303-21; аналогично предыдущему этот файл (файлы), снабженный реквизитной частью по ГОСТ 2.104, может затем быть экспортирован в САПР, системы управления производством, управления эксплуатацией и т.д.

4.7 В целях управления разработкой изделий, выпускаемых в нескольких разновидностях (модификациях, исполнениях) рекомендуется использовать построение ЭСИ, аналогичное по назначению групповым и базовым конструкторским документам по ГОСТ 2. 113. Такая ЭСИ содержит ИО, относящиеся к неизменяемой части изделия и его СЧ, а также ИО, относящиеся к переменной части изделия и его СЧ. К ИО, отображающим связи СЧ переменной части с неизменяемой частью, присоединяются ИО, отображающие условия применения тех или иных СЧ в модификациях и исполнениях. Постоянная часть изделия может быть представлена в виде базовой ЭСИ. При формировании ЭСИ модификаций и исполнений создаются ЭСИ переменных частей и устанавливается ссылка на базовую ЭСИ.

5.2 Модели данных ИО, регламентирующих представление компонентов ЭСИ в компьютерной среде (“родовые ресурсы” согласно ИСО 10303), приведены в ИСО 10303 [5]-[7].

5.3 Язык описания моделей данных имеет две нотации: текстовую – для автоматизированной обработки и графическую – для использования человеком.

5.4 Содержательную часть ЭСИ выполняют, используя соответствующую виду и назначению ЭСИ модель (модели) данных. Допускается использовать одновременно несколько моделей данных, определяющих различные аспекты описания изделия.

6.2 В состав функциональной ЭСИ включают ИО, отображающие функциональные СЧ изделия и связи (отношения подчиненности (иерархии)) между ними, а также свойства (характеристики), отображающие назначение этих СЧ и предъявляемые к ним требования.

В состав конструктивной (проектной) ЭСИ включают ИО, отображающие конкретные технические решения: сборочные единицы, комплексы, комплекты, детали.

В состав производственно-технологической ЭСИ, кроме ИО конструктивной ЭСИ, включают ИО, отображающие особенности производства изделия. Производственно-технологическая ЭСИ является, как правило, расширением проектной ЭСИ и отличается от последней наличием ИО, отображающих появление в составе изделия технологических СЧ, обусловленное особенностями изготовления и (преимущественно) сборки изделия, применяемых материалов и т.д.

В состав физической ЭСИ, кроме ИО конструктивной ЭСИ, включают экземпляры ИО, отображающие конкретные экземпляры СЧ изделия. Физическая ЭСИ является, как правило, расширением конструктивной ЭСИ и отличается от последней наличием у ИО, отображающих СЧ изделия, таких признаков, как заводской номер (для СЧ собственного изготовления), серийный номер (для покупных изделий) и т. д.

В состав эксплуатационной ЭСИ включают ИО, отображающие те СЧ изделия, которые подлежат обслуживанию и/или замене в ходе использования изделия. Эксплуатационная ЭСИ является, как правило, частью (подмножеством) конструктивной ЭСИ. Эксплуатационная ЭСИ создается в процессе проектирования изделия и разработки рабочей конструкторской документации, уточняется в соответствии с физической ЭСИ и используется в процессе эксплуатации изделия.

В состав совмещенной ЭСИ включают ИО, отображающие те СЧ изделия, которые пользователями ЭСИ рассматриваются в различных аспектах и требуют разного набора представляемой информации, например:

– при разработке конструктивной ЭСИ, охватывающей различные стадии разработки по ГОСТ 2.103;

– при поиске и устранении неисправностей ведут работу сначала с функциональными компонентами изделия (представленными в виде функциональной ЭСИ), затем с конкретными техническими решениями (представленными в виде конструктивной ЭСИ), и наконец, с конкретными экземплярами СЧ изделия (представленными в виде физической ЭСИ).

6.5 Как правило, контекст указывается терминами “эскизный проект”, “опытный образец”, “для поставки за границу”, “тепловой расчет” и т.п. Перечень таких допустимых терминов, задающих при визуализации определенное представление состава информации в ЭСИ, устанавливает разработчик, если это не определено в техническом задании.

На изделия, разрабатываемые по заказу Министерства обороны, этот перечень должен быть согласован с заказчиком (представительством заказчика).

ГОСТ 2.711-82 Единая система конструкторской документации. Схема деления изделия на составные части

Информация Скан-копия Текст документа Отзывы (0)

ГОСТ 2.711-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

СХЕМА ДЕЛЕНИЯ ИЗДЕЛИЯ
НА СОСТАВНЫЕ ЧАСТИ

Москва
Стандартинформ
2008

Изменение № 1 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 23 от 28. 02.2006)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по MK (ИСО 3166) 004]

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

СХЕМА ДЕЛЕНИЯ ИЗДЕЛИЯ НА СОСТАВНЫЕ ЧАСТИ

Unified system for design documentation.
Diagram for dividing of product into components

ГОСТ
2.711-82

Издание (ноябрь 2007 г.) с Изменением № 1, утвержденным в июне 2006 г. (ИУС 9-2006).

Постановлением Государственного комитета СССР по стандартам от 23 июня 1982 г. № 2485 дата введения установлена

01.07.83

Настоящий стандарт устанавливает правила выполнения схемы деления изделия на составные части изделий всех отраслей промышленности.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Схема деления изделия на составные части (далее – схема деления) – конструкторский документ, определяющий состав изделия, входимость составных частей, их назначение и взаимосвязь.

1.2. Схему деления разрабатывают на изделия (составные части изделия), на которые имеются тактико-техническое задание (ТТЗ) или техническое задание (ТЗ) заказчика (головного разработчика).

1.3. Схему деления разрабатывают, начиная со стадии технического проекта (эскизного проекта, если технический проект не выполняется), и обозначают кодом Е1 по ГОСТ 2.701-84.

1.4. В схеме деления приводят состав изделия (комплексы, сборочные единицы, детали, входящие в изделие, как вновь разработанные, так и заимствованные и покупные). При этом указывают:

обозначение изделия и его составных частей;

наименование изделия и его составных частей;

индексы, присвоенные заказчиком изделию и составным частям (для изделий, разрабатываемых по заказам Министерства обороны).

При необходимости на схеме деления могут быть показаны различные комплекты, входящие в состав изделия или отправляемые отдельно от него. По согласованию с представительством заказчика допускается включать в схему деления и другие данные об изделии и его составных частях, например о разработчике, стадии разработки (литерности документов), сроках разработки, о потребителях и изготовителях изделия и т. д.

1.3, 1.4 (Измененная редакция, Изм. № 1).

1.5. Уровень деления (раскрытия) изделия на составные части зависит от сложности и специфики изделия и устанавливается разработчиком изделия по согласованию с заказчиком.

1.6. На каждую составную часть, разрабатываемую по ТТЗ (ТЗ), схема деления оформляется самостоятельным конструкторским документом и ссылка на нее должна быть приведена в схеме деления изделия в целом. По согласованию с представительством заказчика допускается такие схемы деления составных частей при выполнении в бумажной форме включать в схему деления изделия в целом на последующих листах.

(Измененная редакция, Изм. № 1).

1.7. Покупные и заимствованные составные части изделия на составные части более низкого уровня не делятся.

1.8. Согласование и утверждение схемы деления – по НД (для изделий, разрабатываемых по заказам Министерства обороны, выполняется в соответствии с техническим заданием).

(Измененная редакция, Изм. № 1).

2 ОФОРМЛЕНИЕ СХЕМЫ

2.1. Схему деления, выполненную в бумажной форме, следует размещать на листах форматов по ГОСТ 2.301-68 с основной надписью ГОСТ 2.104-2006 на первом (заглавном) листе и на последующих листах.

Схему деления в электронной форме выполняют на базе электронной структуры изделия и по аналогичным правилам.

2.2. Данные об изделии и его составных частях при выполнении схемы деления в бумажной форме следует помещать в условные графические обозначения составных частей изделия.

При выполнении схемы деления в электронной форме условные графические обозначения следует использовать для обозначения составных частей изделия. Данные об изделии и его составных частях при их визуализации на экране ЭВМ следует размещать рядом с условными графическими обозначениями.

Условные графические обозначения изделия и его составных частей (оригинальных, покупных, заимствованных) приведены в приложении 1 (черт. 1, черт. 2).

Информацию об изделии располагают:

а) в условном графическом обозначении сверху вниз;

б) рядом с условным графическим обозначением слева направо в следующей последовательности: обозначение, наименование, индекс изделия и т. д.

2.3. Условные графические обозначения изделия и его составных частей должны быть соединены между собой, соответственно входимости, сплошными тонкими линиями. Линии следует заканчивать стрелками (см. пример на черт. 1 и в приложении 2, черт. 1 и 2).

При выполнении схемы деления в электронной форме допускается выполнять схему с детализируемыми далее соответственно уровням входимости составными частями изделия (см. пример в приложении 2, черт. 3).

2.1 – 2.3. (Измененная редакция, Изм. № 1).

2.4. При необходимости продолжить графическую часть схемы деления на каком-либо из последующих листов у соответствующего графического обозначения следует поместить надпись с номером листа, на котором помещено продолжение (см. пример на черт. 2).

Черт. 1

Черт. 2

2.5. Если составная часть изделия оформлена отдельным документом, то при выполнении схемы деления в бумажной форме около соответствующего графического обозначения должна быть запись типа: см. АБВГ.ХХХХХХ.ХХХЕ1 (см. пример на черт. 2).

При выполнении схемы деления в электронной форме при выборе соответствующего условного графического обозначения должен быть обеспечен переход на визуализацию документа, которым оформлена данная составная часть изделия.

2.6. При разработке схемы деления допускается все составные части обозначать арабскими цифрами, а все необходимые данные о них приводить в таблице, располагаемой под схемой деления. Рекомендуется составные части в таблице располагать в следующей последовательности: комплексы, сборочные единицы, детали, комплекты. При этом детали и комплекты на схеме деления допускается не указывать, а сведения о них приводить в таблице.

2.7. Примеры оформления схемы деления приведены в приложении 2.

2.5 – 2.7. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ

Пример условных графических обозначений изделий и их составных частей

а – вновь разработанные изделия и составные части; б – заимствованные изделия; в – покупные изделия

Черт. 1

1.1. При выполнении схемы деления в электронной форме соответствующие графические обозначения должны иметь видимые размеры не менее 6´6 мм (высота´ширина).

1.2. Если составная часть изделия оформлена отдельным документом, при выполнении схемы деления в электронной форме для соответствующего условного графического обозначения должно быть обеспечено различимое обозначение перехода на документ, которым оформлена данная составная часть изделия. В качестве обозначения рекомендуется использовать стрелку (см. черт. 2), располагаемую снизу условного графического обозначения.

Пример оформления обозначения перехода на документ,
которым оформлена составная часть изделия

Черт. 2

1.1, 1.2. (Введены дополнительно, Изм. № 1).

Разработка технической документации

Разработаем паспорт на изделие, руководство по эксплуатации, габаритные чертежи, инструкцию по сборке.

Разрабатываем техническую документацию на изделие:

  • паспорт изделия;
  • руководство по эксплуатации;
  • сборочные схемы;
  • габаритные чертежи.

Техническая документация – составная часть конструкторской документации, выполняемой по ЕСКД и в полном объеме.

Технические документы на изделие понадобятся в следующих случаях:

1. В случае разработки и изготовления нового изделия. Техдокументация в комплекте с чертежами на выпускаемое изделие передается заказчику.

2. В случае сертификации изделия. Техдокументация передается в сертифицирующий орган для экспертизы и выдачи заключения.

3. В случае ввоза изделия из зарубежа и его растамаживания.

4. В случае, если изделие представляет собой комплекс из составных покупных изделий, но поставляется как новое изделие заказчику на территории России. В этом случае требуются подтверждающие документы, что изделие было произведено (или собрано) на территории РФ. Такими документами и служит паспорт на изделие, включающий в себя габаритные чертежи.

Руководство по эксплуатации (РЭ)

РЭ включает в себя сведения о конструкции, принципе работы, свойствах технического изделия и его составных частей, а также правила безопасной эксплуатации. Состав РЭ закреплен в ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы.

Обязательные разделы РЭ:

  • Введение
  • Описание и работа.
  • Использование по назначению.
  • Техническое обслуживание.
  • Текущий ремонт.
  • Хранение.
  • Транспортирование.
  • Утилизация.

Паспорт на изделие

Паспорт – обязательный в комплекте КД документ, удостоверяющий технические параметры и характеристики изделия, которые гарантирует изготовитель, а также сведения о  сертификации и утилизации изделия.

Паспорт на техническое устройство разрабатывается согласно ГОСТ 2.610-2006 и содержит следующие обязательные разделы:

  • Техустройство и технические данные.
  • Комплектность.
  • Ресурсы, сроки службы и хранения и гарантийные обязательства.
  • Консервация.
  • Свидетельство об упаковывании.
  • Свидетельство о приемке.
  • Утилизация.
  • Особые отметки.
  • Сведения о цене и условиях приобретения техустройства.

Чем отличается паспорт и руководство по эксплуатации

В паспорте содержаться основные (краткие) технические сведения об устройства, комплектность. В отличие от РЭ есть разделы гарантий, сведений о упаковке и приемке.

В РЭ дополнительно и более широко излагается принцип работы, конструкции, монтажа и эксплуатации изделия, приводится больше подробных технических схем.

Но очень во многом эти два документа дублируют друг друга, поэтому ГОСТом допускается совмещать паспорт и руководство по эксплуатации в одном документе. При этом на титульном листе так и пишут: “Паспорт и руководство по эксплуатации”.

СХЕМА ДЕЛЕНИЯ ИЗДЕЛИЯ НА СОСТАВНЫЕ ЧАСТИ

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

ГОСТ 2789-73 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ Издание официальное Москва Стандартинформ 2006 стоимость сметных работ УДК 62-408.8:006.354

Подробнее

ЗОЛОТО И СПЛАВЫ НА ЕГО ОСНОВЕ. Марки

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ЗОЛОТО И СПЛАВЫ НА ЕГО ОСНОВЕ Марки Издание официальное МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ Минск испытания конструкций

Подробнее

ПИПЕТКИ ГРАДУИРОВАННЫЕ

ГОСТ 29228-91 (ИСО 835-2-81) М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ПОСУДА ЛАБОРАТОРНАЯ СТЕКЛЯННАЯ ПИПЕТКИ ГРАДУИРОВАННЫЕ Часть 2 ПИПЕТКИ ГРАДУИРОВАННЫЕ БЕЗ УСТАНОВЛЕННОГО ВРЕМЕНИ ОЖИДАНИЯ

Подробнее

ПИПЕТКИ ГРАДУИРОВАННЫЕ

ГОСТ 29229-91 (ИСО 8 3 5-3-81) М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ПОСУДА ЛАБОРАТОРНАЯ СТЕКЛЯННАЯ ПИПЕТКИ ГРАДУИРОВАННЫЕ Часть 3 ПИПЕТКИ ГРАДУИРОВАННЫЕ С ВРЕМЕНЕМ ОЖИДАНИЯ 15 с Издание

Подробнее

ГАИКИ Ш ЕСТИГРАННЫЕ КЛАССА ТОЧНОСТИ С

ГОСТ 15526-70 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ГАИКИ Ш ЕСТИГРАННЫЕ КЛАССА ТОЧНОСТИ С КОНСТРУКЦИЯ И РАЗМЕРЫ Издание официальное Стандартинформ 2010 оценка стоимости квартиры УДК 621.882.31:006.354

Подробнее

ТРУБЫ СТАЛЬНЫЕ КВАДРАТНЫЕ

ГОСТ 8 6 3 9-8 2 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ТРУБЫ СТАЛЬНЫЕ КВАДРАТНЫЕ СО РТАМ ЕН Т Издание официальное Москва Стандартинформ 2006 сертификация работ УДК 669.14/Л 5 462:006.354

Подробнее

(ИСО 4 0 3 2-8 6 ) М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ГАИ КИ Ш Е С Т И ГРА Н Н Ы Е С Д И А М Е Т Р О М Р Е ЗЬ Б Ы С В Ы Ш Е 48 мм КЛАССА Т О Ч Н О С Т И В Технические условия Издание официальное

Подробнее

ПРОКАТ КАЛИБРОВАННЫЙ ШЕСТИГРАННЫЙ

ГОСТ 8560-78 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ПРОКАТ КАЛИБРОВАННЫЙ ШЕСТИГРАННЫЙ СОРТАМЕНТ Издание официальное Москва Стандарти нформ 2005 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н

Подробнее

ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ

ГОСТ 8645-68 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ СОРТАМЕНТ Издание официальное ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ М о с к в а УДК 669.14/15-462:006.354 М Е Ж Г О С

Подробнее

СТАДИИ РАЗРАБОТКИ И ВИДЫ ДОКУМЕНТОВ

ГОСТ 3.1102-81 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ СТАДИИ РАЗРАБОТКИ И ВИДЫ ДОКУМЕНТОВ Издание официальное Москва Стандартинф орм 2006 энергетическая

Подробнее

РЕЗЬБА САМОНАРЕЗАЮЩИХ ВИНТОВ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC) МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ГОСТ ISO 1478 2015 РЕЗЬБА

Подробнее

ВОДА. Единица жесткости

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC) МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ГОСТ 31865-2012 ВОДА Единица

Подробнее

КРЕСТОВИНЫ СБОРНЫЕ МАРОК 1/11 и 1/9

ГОСТ 28370-89 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т КРЕСТОВИНЫ СБОРНЫЕ МАРОК 1/11 и 1/9 ОСНОВНЫЕ РАЗМЕРЫ Издание официальное БЗ 11-2004 Москва Стандартинформ 2006 сертификат на кабель УДК

Подробнее

Ш Р И Ф Т Ы Ч Е Р Т Е Ж Н Ы Е

ГОСТ 2.304-81 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ Ш Р И Ф Т Ы Ч Е Р Т Е Ж Н Ы Е Издание официальное Москва Стандартинформ 2007 сертификат на

Подробнее

ТОПЛИВА НЕФТЯНЫЕ ЖИДКИЕ

ГОСТ 2 6 4 3 2-8 5 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ТОПЛИВА НЕФТЯНЫЕ ЖИДКИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ Издание официальное Москва Стандартинформ 2010 жилет УДК 662.752:006.354 Группа ТОО М

Подробнее

УРОВНИ РАМНЫЕ И БРУСКОВЫЕ

ГОСТ 9392-89 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т УРОВНИ РАМНЫЕ И БРУСКОВЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ Издание официальное ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва сметная стоимость строительных работ

Подробнее

ПЛАСТМАССЫ ЯЧЕИСТЫЕ ЖЕСТКИЕ

ГОСТ 17370-7 1 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ПЛАСТМАССЫ ЯЧЕИСТЫЕ ЖЕСТКИЕ МЕТОД ИСПЫТАНИЯ НА РАСТЯЖЕНИЕ Издание официальное Москва Стандартинформ 2006 техническое обследование зданий

Подробнее

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

ГОСТ 2789-73 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ Издание официальное Москва Стандартинформ 2006 УДК 62-408.8:006.354 Группа Г00 М Е

Подробнее

ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ

ГОСТ 2.118-73 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ Издание официальное ROCSZHL 2097 французский кружево Изменение.\s 5

Подробнее

ПИТАТЕЛИ ПЛАСТИНЧАТЫЕ

ГОСТ 28323-89 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ПИТАТЕЛИ ПЛАСТИНЧАТЫЕ ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ Издание официальное БЗ 11-2004 Москва Стандартинформ сертификация

Подробнее

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

ГОСТ 2789-73 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ Издание официальное Москва Стандартинформ 2006 составление смет УДК 62-408.8:006.354

Подробнее

ПРАВИЛА ДУБЛИРОВАНИЯ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC) МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ГОСТ 2.502 2013 Единая

Подробнее

МЕБЕЛЬ ОФИСНАЯ. ПЕРЕГОРОДКИ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC) МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ГОСТ EN 1023-2- 2016 МЕБЕЛЬ

Подробнее

УДК 62(084.11): Группа Т52

УДК 62(084.11):006.354 Группа Т52 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т Единая система конструкторской документации СТАДИИ РАЗРАБОТКИ Unified system for design documentation. Stages of designing

Подробнее

ИНСТРУМЕНТ АБРАЗИВНЫЙ И АЛМАЗНЫЙ

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т ИНСТРУМЕНТ АБРАЗИВНЫЙ И АЛМАЗНЫЙ МЕТОДЫ ИСПЫТАНИЙ НА БЕЗОПАСНОСТЬ Издание официальное МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Подробнее

Стандартизация компонентов: анализ источников и показателей общности

Важность более высокой стандартизации компонентов была признана важной областью эмпирических исследований, поскольку была выдвинута гипотеза о снижении уровней запасов за счет снижения требований безопасности, для снижения запланированной нагрузки за счет большие размеры партий и снижение сложности планирования за счет уменьшения количества элементов, которые необходимо запланировать. Таким образом, стандартизация компонентов открывает большие перспективы для менеджеров, желающих улучшить свои производственные возможности.Для достижения более высокой стандартизации необходимы меры, указывающие степень стандартизации. Самым традиционным показателем стандартизации компонентных частей является индекс степени общности (DCI), который указывает среднее количество применений каждой составной части.

К сожалению, эта мера имеет много теоретических ограничений. Во-первых, это кардинальная мера и, следовательно, не может быть измерена степень необычных номеров деталей, которые часто вызывают проблемы планирования производства.Кроме того, в качестве кардинального показателя его нельзя использовать для сравнения планирования в разных организациях и бесполезно для сводного сравнения сложностей планирования в разных организациях. Это исследование разрабатывает относительный индекс, который имеет границы стандартизации от 0 до 1, соответствующие использованию непрофессионального языка – каждый элемент уникален (без стандартизации) и один элемент используется повсеместно (полная стандартизация).

Вторая серьезная слабость DCI заключается в том, что он не распознает источники стандартизации для принятия решений.Существует по крайней мере три основных решения, по которым индексы стандартизации компонентов могут предоставить информацию: 1) решения внутри продукта, 2) решения между продуктами и 3) решения о покупке и покупке. Решение внутри продукта относится к как можно более частому использованию каждого компонента в каждом конечном элементе. Это увеличенное использование означает меньшее количество уникальных элементов в каждом конечном элементе и, как ожидается, снизит сложность планирования этого элемента. Индекс между продуктами используется для изучения дизайна новых конечных продуктов.Его цель – указать на дополнительную сложность планирования за счет увеличения количества новых компонентов. Следовательно, индексы между продуктами дают информацию для уменьшения сложности планирования при внедрении новых продуктов. В данной статье разрабатываются эти два типа индексов, чтобы указать на относительное распространение новых компонентов.

Решение о покупке включает индексы, которые адекватно описывают произведенные компоненты по сравнению с изготовленными компонентами. Для произведенных компонентов индекс уровня вычисляет общность по каждому уровню продукта в спецификации.Этот индекс дает информацию для проектирования новой, более автоматизированной производственной системы, анализируя стандартизацию каждого уровня для возможного включения в более автоматизированную систему (групповая технология, производство ячеек, гибкая производственная система или автоматизированное производство). Для принятия решения о покупке разработанные здесь индексы могут быть использованы для сокращения количества поставщиков за счет «необычных» компонентов. Индексы уровня и покупки могут использоваться для анализа и снижения сложности планирования производственной системы.

Третьей фундаментальной проблемой DCI является отсутствие реалистичных размеров конечного продукта, количества на сборку и стоимости. DCI взвешивает каждый конечный элемент одинаково независимо от его объема. Следовательно, товар, производимый раз в два года, будет иметь такой же вес, как и наиболее продаваемый товар. Точно так же DCI не учитывает количество каждого компонента на сборку (Q / A). Следовательно, предмет, который имел очень маленький (Q / A) внутри предмета, имеет точно такой же вес, как высокий (Q / A) внутри предмета.Наконец, DCI игнорировал цену компонента, что еще больше ограничивает его полезность, заставляя DCI не иметь размерностей стоимости. В этом исследовании были разработаны относительные индексы общности внутри продукта, между продуктами и общие показатели общности, которые включают объемы конечных изделий, количество на сборку и цену компонентов. Эти индексы могут предоставить ценную информацию для уменьшения относительных сложностей планирования, которые улучшают производительность системы за счет анализа относительных затрат на использование компонентов.

Продукт и компонент – в чем разница?

Английский

Существительное

  • Товар выставлен на продажу.
  • Любой препарат для нанесения на волосы, кожу, ногти и т. Д.
  • Все, что производится; результат.
  • * ( Джон Милтон ) (1608-1674)
    • продукт этих несчастливых браков.
  • * ( Эдмунд Берк ) (1729-1797)
    • Эти учреждения являются продуктов энтузиазма.
  • * {{quote-magazine, date = 2014-06-21, volume = 411, issue = 8892, magazine = ( The Economist )
    • , title = [http://www.economist.com/news/books-and-arts/21604535-real-sir-isaac-newton-was-not-first-king-reason-last Мозг мага] , пассаж = Истина в том, что [Исаак] Ньютон в значительной степени был продуктом своего времени. Колосс науки был не первым королем разума, написал Кейнс после прочтения неопубликованных рукописей Ньютона. Вместо этого «он был последним из волшебников».}}
  • # Количество артефакта, созданного кем-то или некоторым процессом.
  • # Следствие чьих-то усилий или определенного стечения обстоятельств.
  • # ( label ) Химическое вещество, образовавшееся в результате химической реакции.
  • # (арифметика) Величина, полученная умножением двух или более чисел.
  • # ( метка ) Любая операция или ее результат, которая обобщает умножение чисел, например операция умножения в кольце, произведение типов или категориальное произведение.
  • # Любые материальные или нематериальные товары или услуги, которые являются результатом процесса и предназначены для доставки покупателю или конечному пользователю.
  • # *
  • # *
  • # *
  • Незаконные наркотики, особенно кокаин, если рассматривать их как товар.

    • Примечания по использованию
    * Прилагательные, часто применяемые к «продукту»: отличный, хороший, отличный, неполноценный, дерьмовый, сломанный, дефектный, дешевый, дорогой, надежный, безопасный, опасный, полезный, ценный, бесполезный, домашний, национальный, сельскохозяйственный, промышленный, финансовый.

    Синонимы
    * ( шт. В продаже ) товары, товары, товары * ( количество создано процессом ) производство, выпуск, создание

    Производные термины
    * побочный продукт * категориальный продукт * конечный продукт * готовый продукт * валовой внутренний продукт, валовой национальный продукт * размещение продукта * отозвать продукт

    Связанные термины
    * производить * режиссер * производство

    См. Также
    * сложение, суммирование: (augend) + (addend) = (слагаемое) × (слагаемое) = (сумма, итог) * вычитание: (уменьшить)? (вычесть) = (разница) * умножение: (множитель) × (множимое) = (множитель) × (множитель) = (произведение) * деление: (делимое) ÷ (делитель) = (частное), остаток остается, если делитель не делит дивиденд —-

    Существительное

    ( ru имя существительное )
  • Меньшая, автономная часть более крупного объекта.Часто относится к произведенному объекту, который является частью более крупного устройства.
  • * {{quote-magazine, год = 2013, месяц = ​​сентябрь-октябрь, автор = Кэти Л. Берк
    • , magazine = ( Американский ученый ), title = В новостях , пассаж = Уровень кислорода на Земле резко вырос 2,4 миллиарда лет назад, когда цианобактерии развили фотосинтез:

    Производные термины
    * безкомпонентный

    Прилагательное

    (–)
  • Составляя большее целое; как составное слово.
  • Состоит из более мелких комплектных единиц в сочетании; как компонентное стерео.
    • —-

    §63.6 Доктрина составных частей | Nashville Injury Lawyers

    Дело: Дэвис против Komatsu America Industries Corp ., 42 S.W.3d 34 (Теннеси, 2001).

    Основные факты: Истец, рабочий на «прессовой линии» на заводе по производству микроволновых печей, подал иск об ответственности за качество продукции против производителя оборудования на линии в США.S. Окружной суд Западного округа Теннесси. При апелляции на удовлетворенное ходатайство о вынесении решения в порядке упрощенного судопроизводства Апелляционный суд США шестого округа сертифицировал вопрос для Верховного суда Теннесси.

    Итог:

    • «Включает ли закон штата Теннесси об ответственности за продукцию« доктрину составных частей », описанную окружным судом, и если да, то каковы точные контуры этой доктрины?» 42 S.W.3d at 36.
    • “Как описано окружным судом, доктрина составных частей предусматривает, что производитель, поставляющий исправные и безопасные комплектующие, обычно не несет ответственности за дефектный или неоправданно опасный конечный продукт.Однако, когда производитель компонентов участвует в разработке дефектного или необоснованно опасного конечного продукта, производитель компонентов может быть привлечен к ответственности за травмы, вызванные конечным продуктом, даже если сам компонент не был дефектным или неоправданно опасным. См. Дэвис , 46 F. Supp.2d на 753. “ Id . At 38.
    • ” В соответствии с подавляющим весом властей составители [Пересмотр (Третьего) правонарушений: ответственность за продукцию (1997). ] включает обтекаемую и упрощенную формулировку доктрины следующим образом:
      §5.Ответственность коммерческого продавца или дистрибьютора компонентов продукта за вред, причиненный продуктами, в которые интегрированы компоненты

      Лицо, занимающееся продажей или иным распространением компонентов продукта, которое продает или распространяет компонент, несет ответственность за ущерб, причиненный лицам или имуществу продукт, в который интегрирован компонент, если:

      (a) компонент сам по себе неисправен. . .и дефект причиняет вред; или

      (b) (1) продавец или дистрибьютор компонента существенно участвует в интеграции компонента в конструкцию продукта; и

      (2) интеграция компонента вызывает дефект продукта.. .; и

      (3) дефект продукта причиняет вред ».

      Id . at 40-41.
    • « Повторяя судебные решения, обсуждающие этот вопрос, комментарий a объясняет обоснование Раздела 5 следующим образом:
      Если компонент сам по себе не является дефектным, было бы несправедливо и неэффективно налагать ответственность исключительно на том основании, что производитель интегрированного продукта использует компонент таким образом, который делает интегрированный продукт дефектным. Возложение ответственности потребует, чтобы продавец компонентов тщательно изучил продукцию другого производителя, в разработке которой продавец компонентов не участвует.Это потребует от продавца компонентов достаточного опыта для рассмотрения решений хозяйствующего субъекта, на который уже возложена ответственность за интегрированный продукт ».
      Id . At 41.
    • « Комментарий e поясняет параметры описанного обязательства. в соответствии с разделом 5 (b):
      Когда продавец компонентов существенно участвует в интеграции компонента в конструкцию интегрированного продукта, продавец компонентов несет ответственность, когда в результате интеграции получается дефектный продукт, и этот дефект причиняет ущерб для истец.Существенное участие может принимать различные формы. Производитель или сборщик интегрированного продукта может предложить продавцу компонентов разработать компонент, который будет работать конкретно как часть интегрированного продукта, или помочь в изменении конструкции интегрированного продукта, чтобы принять компонент продавца. Или продавец компонентов может сыграть существенную роль в принятии решения, какой компонент лучше всего соответствует требованиям интегрированного продукта. Когда продавец компонентов существенно участвует в разработке интегрированного продукта, справедливо и разумно возлагать на продавца компонентов ответственность за ущерб, причиненный дефектным интегрированным продуктом.Продавец компонентов, который просто разрабатывает компонент в соответствии со спецификациями своего покупателя, и не принимает существенного участия в интеграции компонента в дизайн продукта, не несет ответственности по смыслу подпункта (b). Более того, предоставление механических или технических услуг или консультаций по компонентам само по себе не является существенным участием, которое повлекло бы за собой ответственность поставщика компонентов ».
      Id .
    • « Хотя никакое законодательное положение Теннесси не имеет прямого отношения к ситуации. рассматривается в Подразделе 5 (b) [Пересмотр (Третья) Правонарушений], мы заключаем, что закон Теннесси поддерживает введение ответственности, когда производитель компонентов существенно участвует в интеграции исправного компонента в конструкцию конечного продукта. , если интеграция компонента приводит к дефекту конечного продукта и если возникший дефект причиняет вред.« Id . At 42
    • » Настоящим мы принимаем как Раздел 5 (b), так и комментарий e. Мы подчеркиваем, что «[] продавец компонентов, который просто проектирует компонент в соответствии со спецификациями своего покупателя и не принимает существенного участия в интеграции компонента в конструкцию продукта», ответственности не несет. [ВОССТАНОВЛЕНИЕ (ВТОРОЕ) ПРАВИЛЬНЫХ ДЕЙСТВИЙ: Ответственность за продукцию § 5b, комментарий e (1997)] (курсив добавлен). Кроме того, «предоставление механических или технических услуг или рекомендаций по компонентной части само по себе не является существенным участием, которое может повлечь поставщик комплектующих к ответственности.'” Id . At 43.

    Ответственность производителей комплектующих частей

    Главная страница» Результаты дела »Доктрина комплектующих частей в делах об ответственности за продукцию в Массачусетсе

    Недавнее дело Апелляционного суда подтверждает, что в деле об ответственности за продукцию в Массачусетсе, как правило, производитель исправной составной части не обязан предупреждать о рисках, связанных с собранным продуктом, которые возникают в результате добавления других компонентов. а также решения и действия, предпринятые нижестоящими субъектами, даже если производитель спроектировал и предоставил неполный продукт, предназначенный для модификации, и даже если опасности, возникающие при использовании готового продукта, можно было предвидеть.Правило, известное как «доктрина составных частей», определяет четкую линию, ограничивающую ответственность производителя составной части случаями, когда сам компонент неисправен и вызывает повреждение.

    Пример использования

    : Ответственность производителя компонентов

    В деле Апелляционного суда вдова подала иск о неправомерной смерти против производителя грузовиков и производителя вспомогательной системы питания, используемой для преобразования незаконченного грузовика, купленного ее мужем, в самосвал.Вдова утверждала, что ее муж был убит, когда его одежда застряла во вращающемся универсальном шарнире, который был частью механической системы, добавленной и использовавшейся для наклона самосвального кузова грузовика. Она также утверждала, что производители грузовиков и силовых систем были обязаны предупреждать о предсказуемых и серьезных потенциальных опасностях для тех, кто работает под грузовиком, пока система была задействована. Она не утверждала, что какая-либо из отдельных составных частей была дефектной, а скорее утверждала, что готовый продукт был опасен в собранном виде, и что можно было предвидеть, что грузовик будет собран в том виде, в каком он был, так что производители компонентов должны были предупредить установщикам и конечным пользователям об опасностях, связанных с неохраняемым вспомогательным приводным валом и карданными соединениями.Бесспорно, что система могла быть установлена ​​таким образом, чтобы снизить риски, приведшие к смерти мужа. Однако неизвестно, кто производил дооснащение недостроенной машины.

    Подтверждая упрощенное судебное решение для производителей компонентов, Апелляционный суд указал, что компоненты продукта могут использоваться по-разному в зависимости от того, как они интегрированы в другие продукты, и продавец обычно не несет ответственности за то, что не внедрил особую функцию безопасности. к конкретной адаптации.Функция безопасности, важная для одной адаптации, может быть совершенно ненужной или неподходящей для другой адаптации. Суд отметил, что приобретенный по делу неполный автомобиль мог быть оборудован всем – от грузовика с платформой до пожарной машины. Кроме того, суд пришел к выводу, что предсказуемость сама по себе недостаточна для создания юридической обязанности со стороны производителей компонентов, если суд высшей инстанции штата ранее постановил, что производитель исправной составной части не несет основной обязанности предупреждать о возникающих рисках. Собранным изделием.Суд пришел к выводу, что тот, кто собирал систему вспомогательного привода, вполне мог столкнуться с обязанностью предупреждать будущих пользователей грузовиков об опасностях, которые представляет эта система, и тот факт, что такие стороны не могли быть идентифицированы в деле, не давал веских оснований для выполнения работ по добыче. производители комплектующих несут ответственность.

    Бесплатная консультация

    Свяжитесь с юристом Бобом Эллисоном, если вы пострадали из-за неисправного продукта. Вы можете позвонить ему по телефону 978-740-9433 или заполнить контактную форму онлайн.Мы организуем бесплатную консультацию для обсуждения вашего дела.

    : Инструкции гражданского жюри Калифорнии (CACI) (2020) :: Justia

    Источники и полномочия

    • «Другая защита защищает производителей и продавцов комплектующих от ответственности

    перед пользователями готовой продукции, включающей их компоненты. Согласно доктрине

    компонентов, поставщик компонента продукта не несет ответственности за

    травм, вызванных готовым продуктом, за исключением случаев, когда (1) сам компонент имел дефект

    и вызвал травмы или (2) поставщик участвовал в интеграции

    компонента в продукт, интеграция вызвала дефект продукта, а

    этот дефект вызвал травму.(Webb, supra, 63 Cal.4th at p. 183.)

    • «В Webb [supra] мы объяснили, что доктрина составных частей. . . и как

    точно отражено в разделе 5 Пересмотра Третьих Правонарушений, Продукты

    Ответственность – применяется (1), когда поставщик предоставляет компонент или сырье, которые сами по себе

    не являются дефектными (в силу производства, конструкции, или предупреждающий дефект),

    (2) компонент или сырье изменяется или трансформируется при включении

    в процессе производства в другой готовый или конечный продукт, и

    (3) предположительно является конечным пользователем готового продукта. поврежден дефектом готового изделия

    .»(Ramos, выше, 63 Cal.4th на стр. 507-508, внутренние ссылки

    опущены.)

    •« Доктрина составных частей обеспечивает защиту поставщика компонента или сырья

    , при условии этот субъект несет ответственность за ущерб, причиненный

    продуктом, в который был интегрирован компонент, только в том случае, если поставщик

    “(b) (1). . . активно участвует в интеграции компонента в дизайн продукта

    ; и [¶] (2) интеграция компонента вызывает дефект продукта

    .. . ; и [¶] (3) дефект продукта причиняет ущерб

    ». (Ramos, см. Выше, 63 Cal, 4th, стр. 508.)

    • «« Компоненты – это продукты, которые продаются или распространяются отдельно, или

    в сборе с другими компонентами ».» Компоненты продукта включают сырье

    , объемные продукты и другие составляющие продукты, продаваемые для интеграции с другими продуктами

    . «Производители и поставщики компонентов, как продавцы« продуктов »,

    несут ответственность за качество продукции.«Подобно производителям, поставщикам и розничным продавцам

    комплектных продуктов, производители и поставщики компонентов являются« неотъемлемой частью

    всего производственного и сбытового предприятия »и могут в конкретном случае

    « быть единственным членом этого предприятия. разумно доступны для потерпевшего

    истца, «и могут быть в лучшем положении для обеспечения безопасности продукции» »(Джонсон против

    United States Steel Corp. (2015) 240 Cal.App.4th 22, 33 [192 Cal .Rptr.3d 158],

    внутренние ссылки опущены.)

    • «Обязанность производителя или поставщика компонентов предупреждать об опасностях

    его продукции не безгранична. . . . «Заставить поставщиков безопасного сырья

    материалов и комплектующих платить за ошибки производителя готовой продукции

    было бы не только несправедливо, но и возложило бы невыносимое бремя на мир бизнеса. . . . Поставщики универсальных материалов

    , таких как цепи, клапаны, песчаный гравий и т. Д., нельзя ожидать, что они станут экспертами в

    бесконечном количестве готовых продуктов, которые предположительно могут включать в себя их многоцелевое сырье или компоненты

    ”. Таким образом, иски

    против поставщиков компонентов были подчинены двум взаимосвязанным доктринам: ‘поставщик сырья

    ОТВЕТСТВЕННОСТЬ ЗА ПРОДУКЦИЮ CACI No. 1208

    743

    Судебный совет Калифорнии по авторским правам

    Самый быстрый в мире словарь: Vocabulary.com

  • составная часть нечто определенное в отношении того, что включает в себя

  • самодовольный, довольный своей ошибкой или своими действиями

  • компонент Одна из отдельных частей, составляющих более крупное предприятие

  • неизбежное закрытие во времени; вот-вот произойдет

  • Коммунистическая партия политическая партия, активно пропагандирующая коммунистическую форму правления; в коммунистических странах это единственная политическая партия государства

  • в знак похвалы и восхищения

  • дополнительные, служащие для восполнения, улучшения или восполнения недостающего

  • компетентный должным образом или достаточно квалифицированный, способный или эффективный

  • компьютерный эксперт, специалист в области компьютеров и вычислительной техники

  • комплементарность отношение между двумя противоположными состояниями или принципами, которые вместе исчерпывают возможности

  • дополнить что-то добавить, чтобы украсить или сделать совершенным

  • комплимент замечание, выражающее похвалу и восхищение

  • рекомбинантный белок белок, полученный из рекомбинантной ДНК

  • Возможность быть компаньоном

  • Сложные проценты, начисленные как на основную сумму, так и на начисленные проценты

  • сложный белок белковый комплекс, сочетающий аминокислоты с другими веществами

  • компьютерная клавиатура клавиатура, являющаяся устройством ввода данных для компьютеров

  • Составной рычаг Пара рычагов, шарнирно закрепленных на оси вращения

  • составляют целое, образованное объединением двух или более элементов или частей

  • компенсировать возмещение ущерба

    • Ответственность за качество продукции Обязательства поставщиков комплектующих по JSTOR

    Abstract

    Поставщики комплектующих играют важную роль в разработке и распространении продуктов для конечных пользователей.Эти поставщики предоставляют различные исходные материалы для готовой продукции, которая иногда может оказаться бракованной. В этой статье автор обсуждает отношение судебной системы к поставщикам комплектующих с точки зрения их ответственности за качество продукции. Он также рассматривает перспективы государственной политики, которые могут изменить этот правовой режим.

    Информация о журнале

    Journal of Public Policy & Marketing публикует подробные статьи о том, как маркетинговая практика формируется и определяется социально важными факторами, такими как экология, безопасность, здоровье, уязвимость потребителей, дерегулирование, конфиденциальность, а также правовая и нормативная среда.Журнал обслуживает растущую группу интересов и иллюстрирует вклад маркетинга в юридическую и нормативную базу. Публикуемые ежеквартально рецензируемые статьи помогают специалистам по маркетингу, профессорам и студентам быть в курсе последних государственных постановлений и правовых стандартов, касающихся методов маркетинга. Статьи, написанные учеными из таких областей, как экономика, вопросы потребителей, правительство, маркетинг и государственная политика, содержат новые точки зрения, эмпирические результаты и методы исследования, а также тщательный анализ того, насколько хорошо удовлетворяются потребности потребителей в их стремлении. улучшать качество своей жизни и делать эффективный выбор на фоне сложной и инновационной маркетинговой деятельности.

    Информация об издателе

    Сара Миллер МакКьюн основала SAGE Publishing в 1965 году для поддержки распространения полезных знаний и просвещения мирового сообщества. SAGE – ведущий международный поставщик инновационного высококачественного контента, ежегодно публикующий более 900 журналов и более 800 новых книг по широкому кругу предметных областей. Растущий выбор библиотечных продуктов включает архивы, данные, тематические исследования и видео. Контрольный пакет акций SAGE по-прежнему принадлежит нашему основателю, и после ее жизни она перейдет в собственность благотворительного фонда, который обеспечит дальнейшую независимость компании.
